碳化法制备多孔碳酸钙的工艺研究

doi:10.19964/j.issn.1006-4990.2022-0594

摘要/Abstract

摘要：

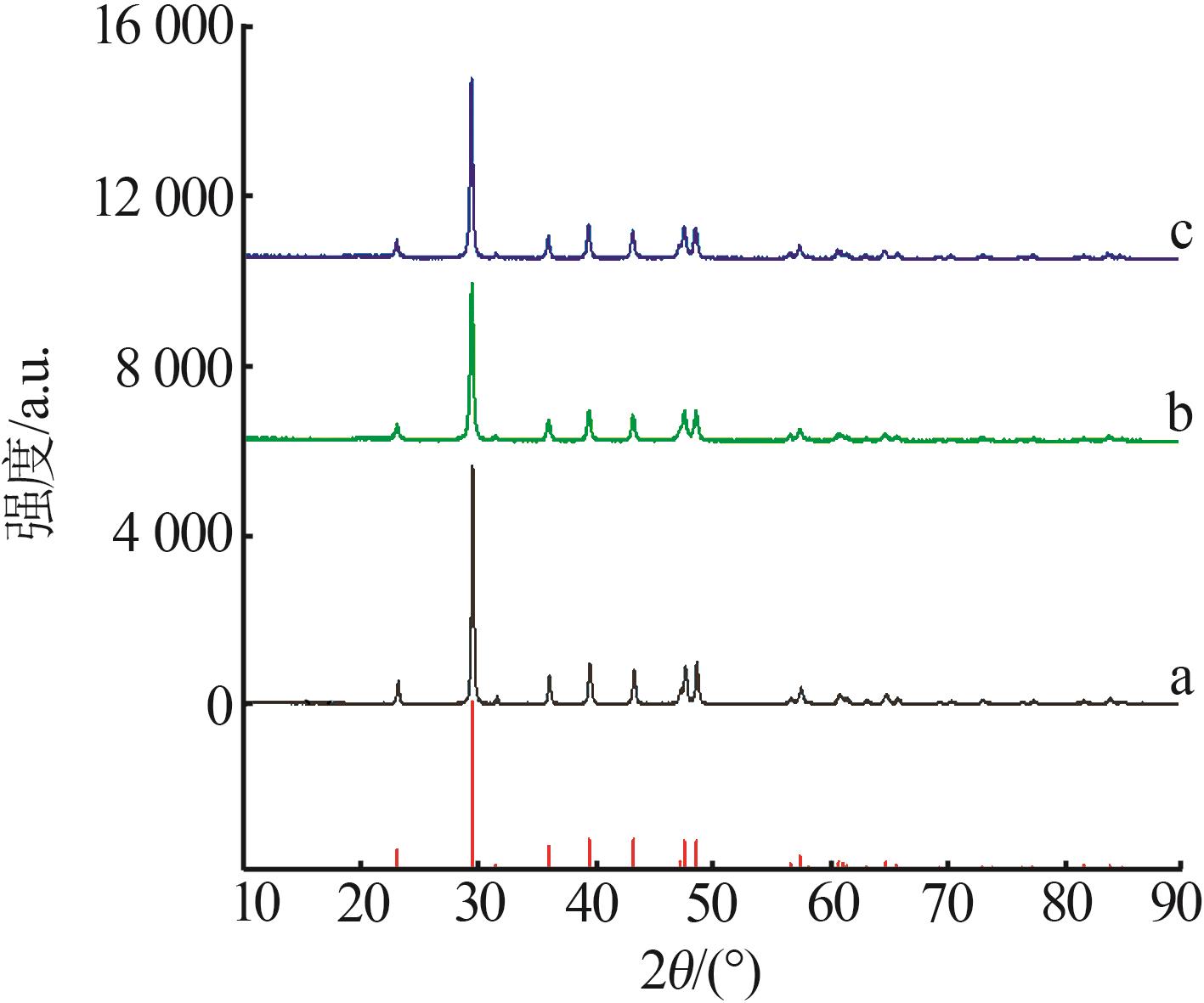

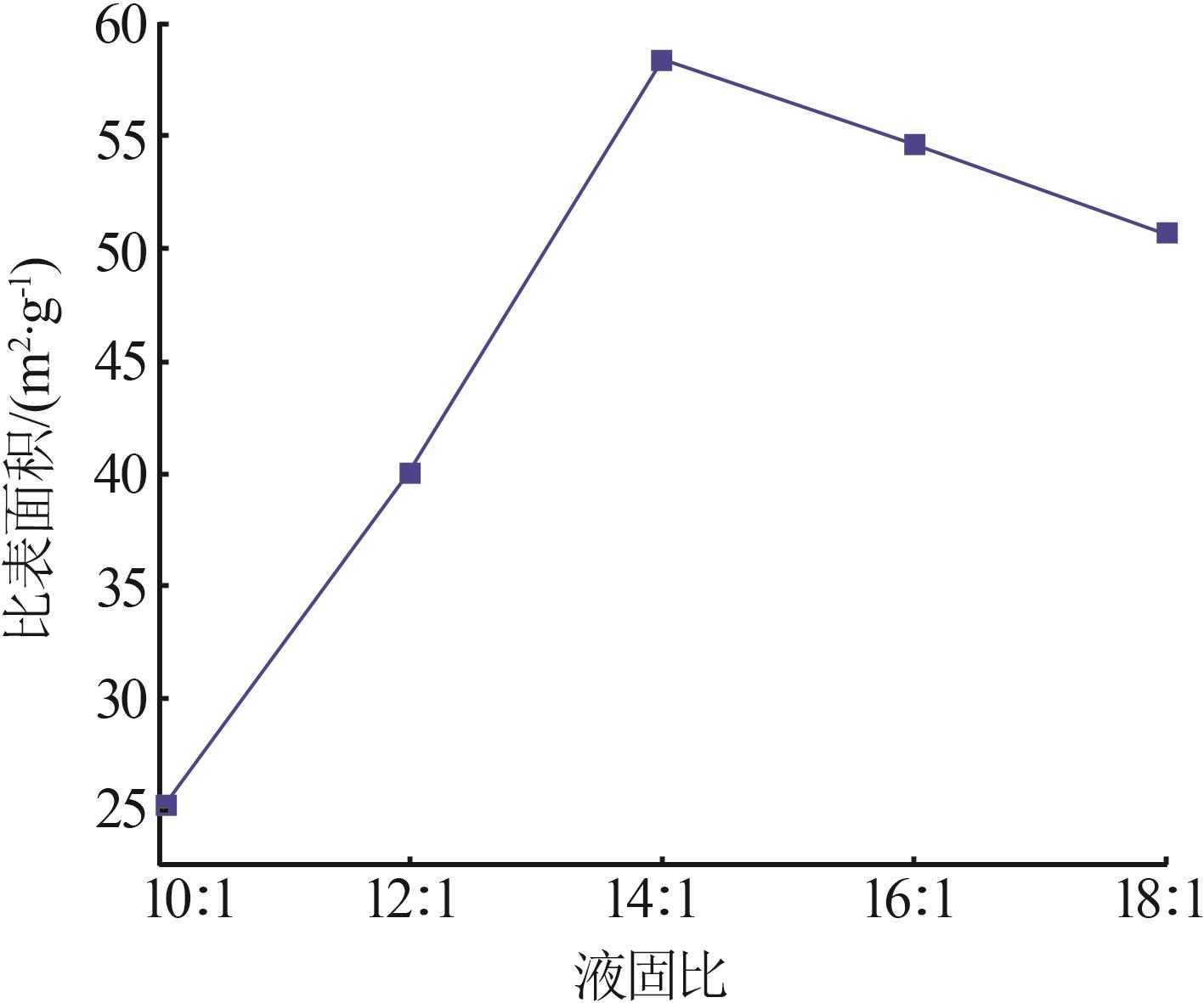

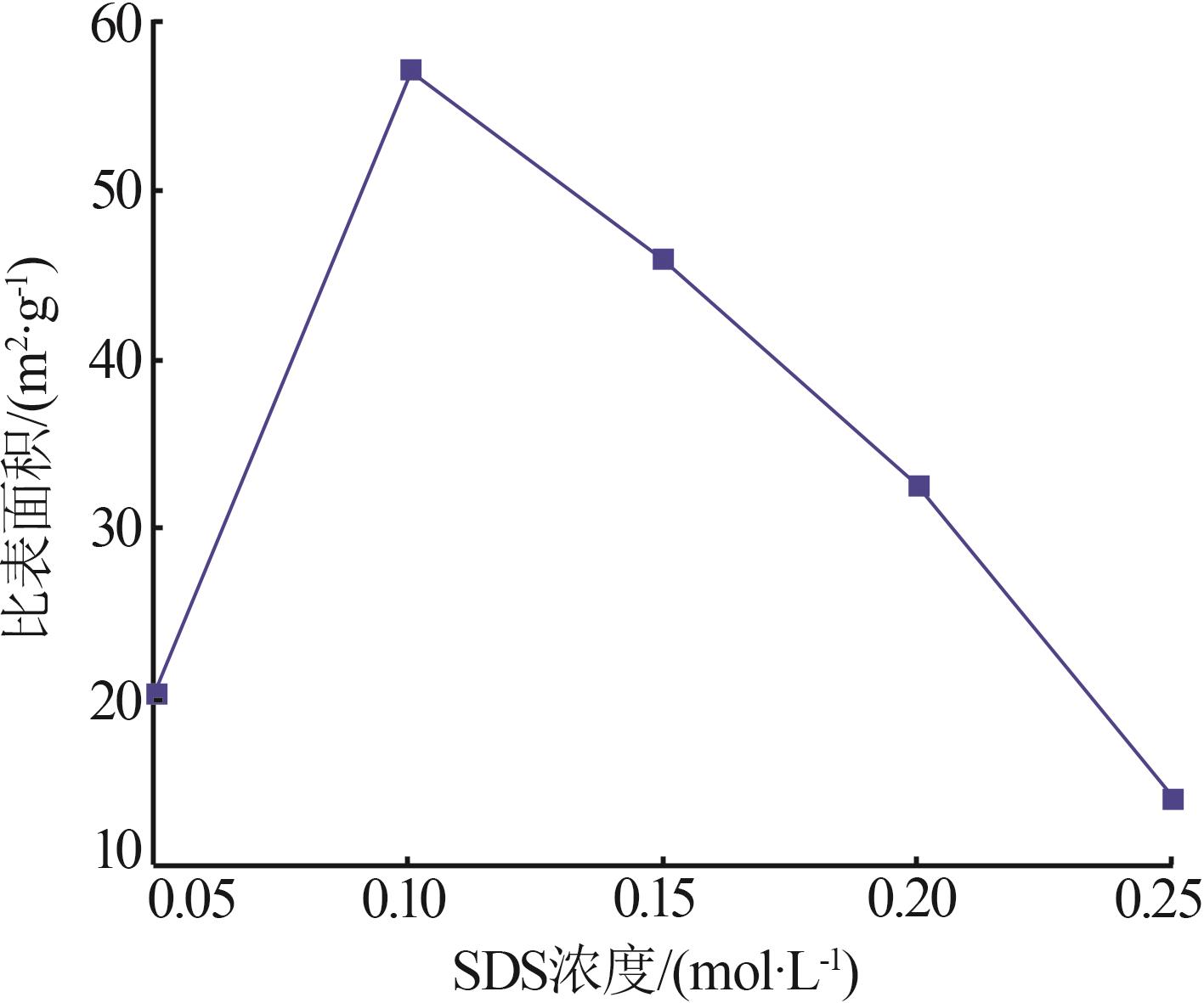

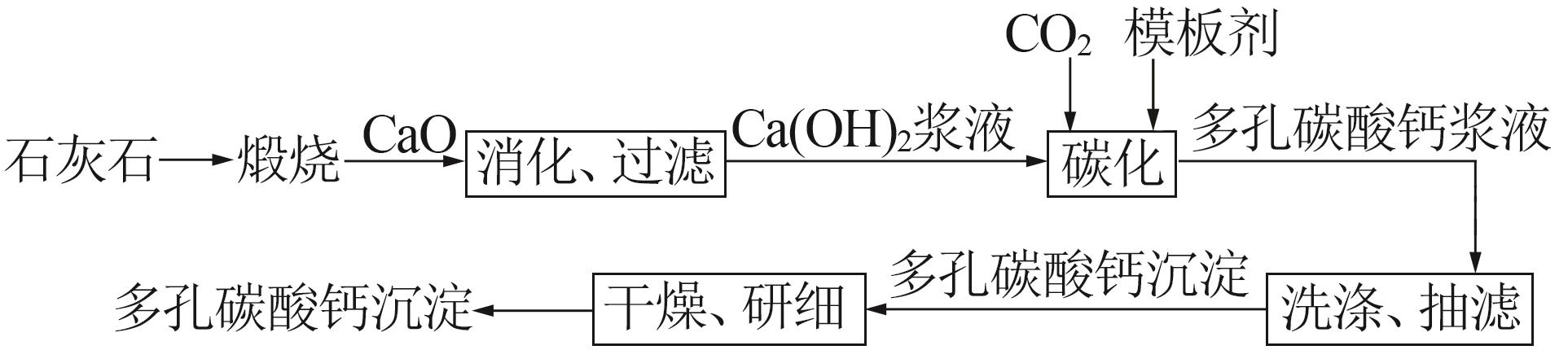

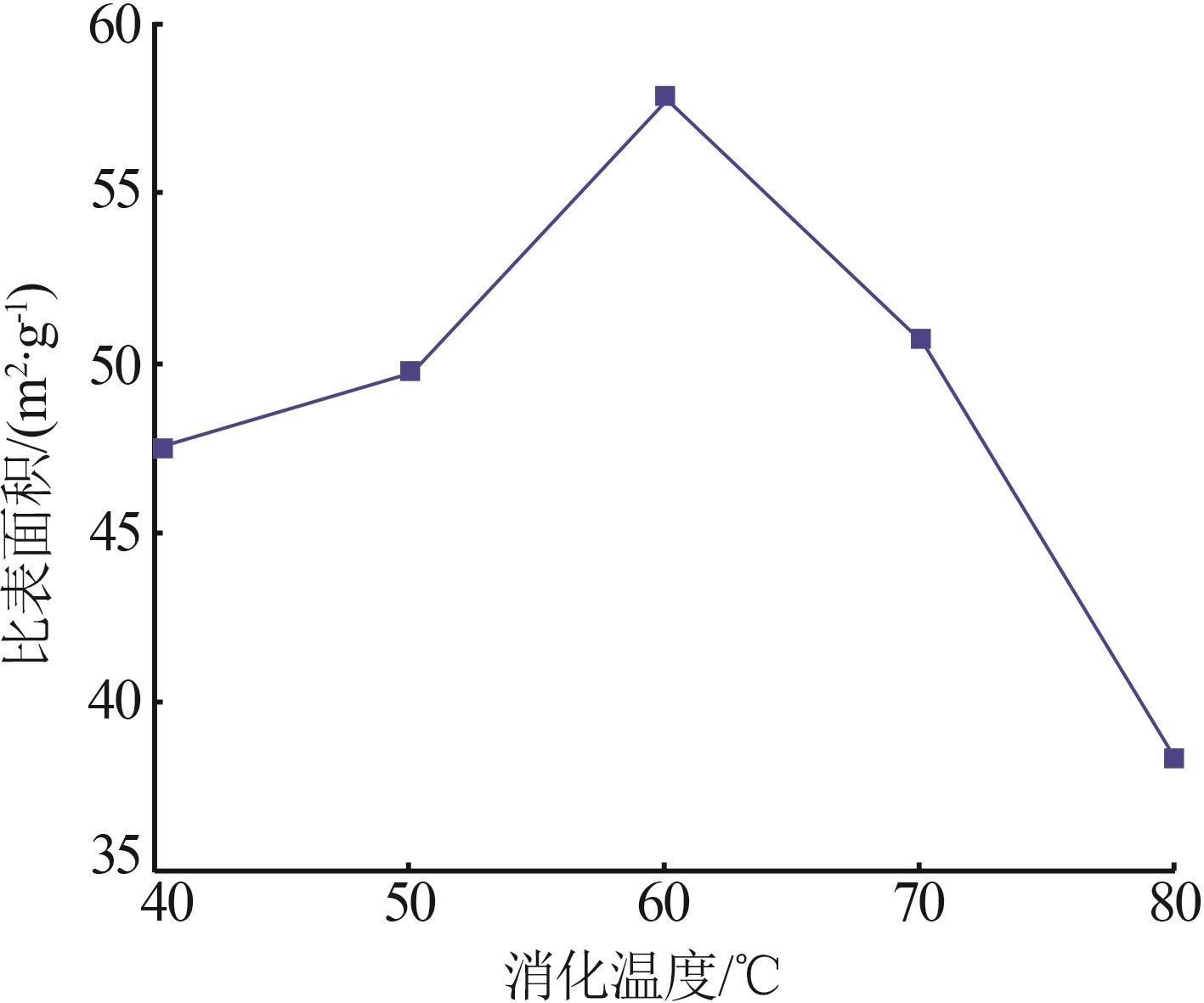

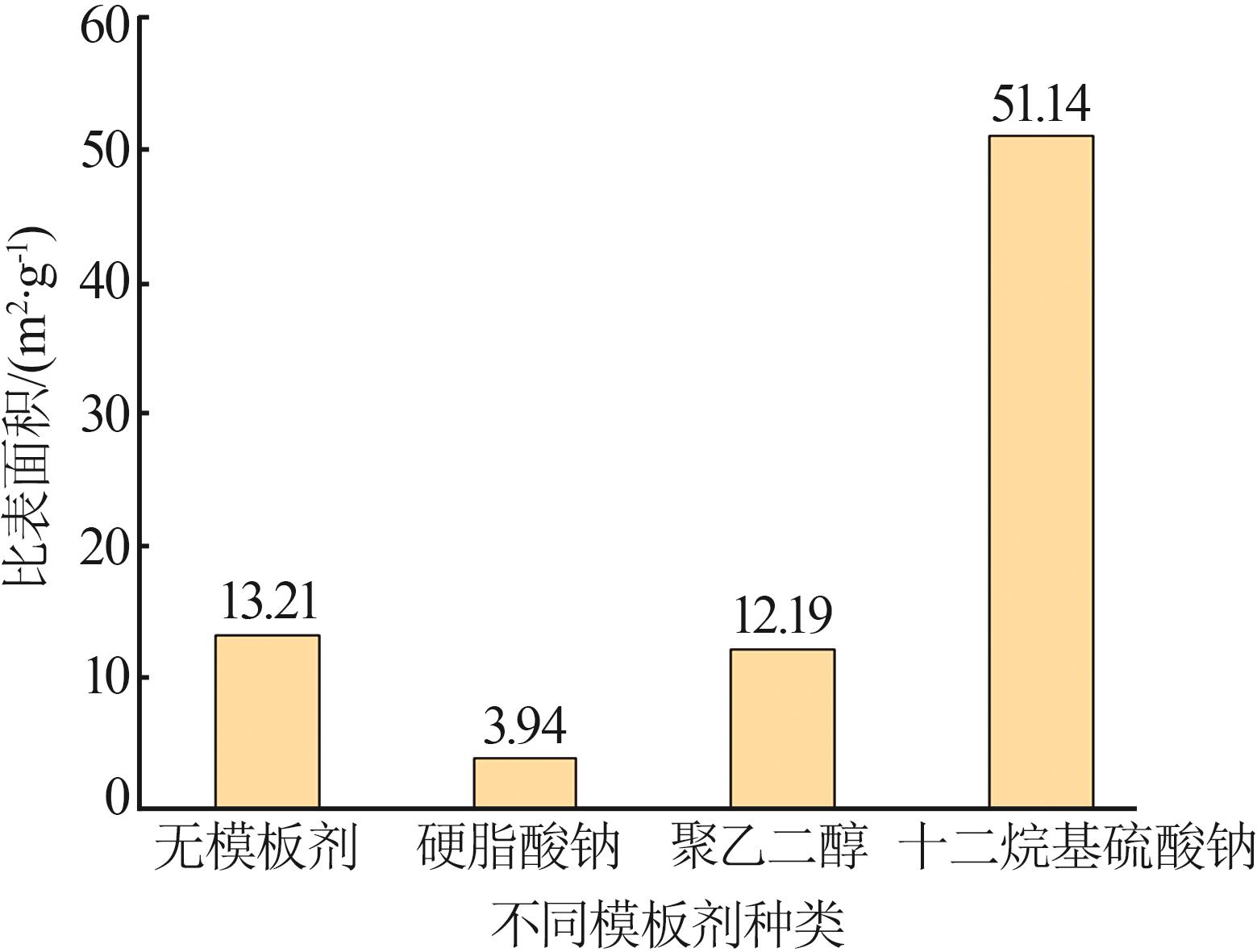

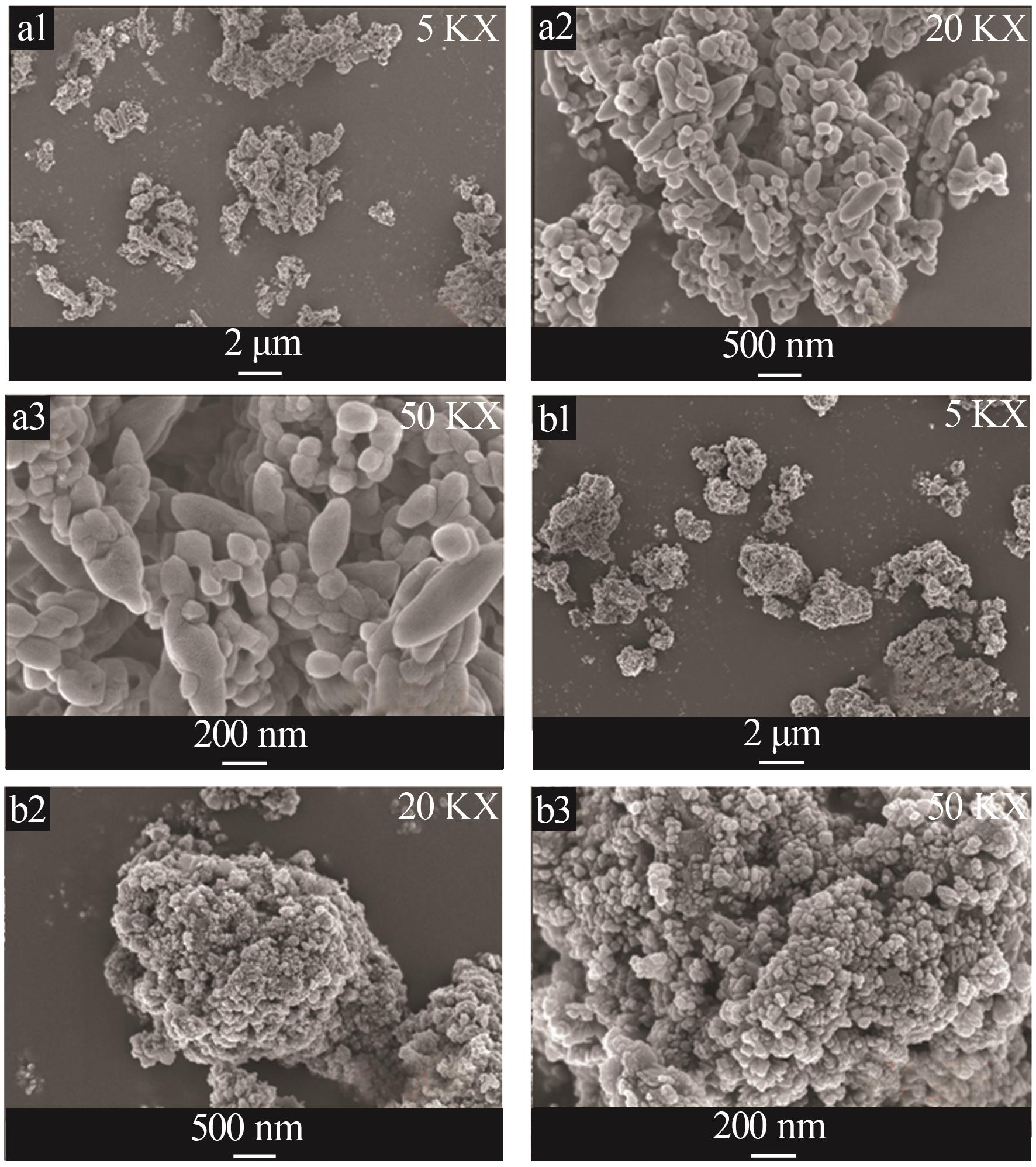

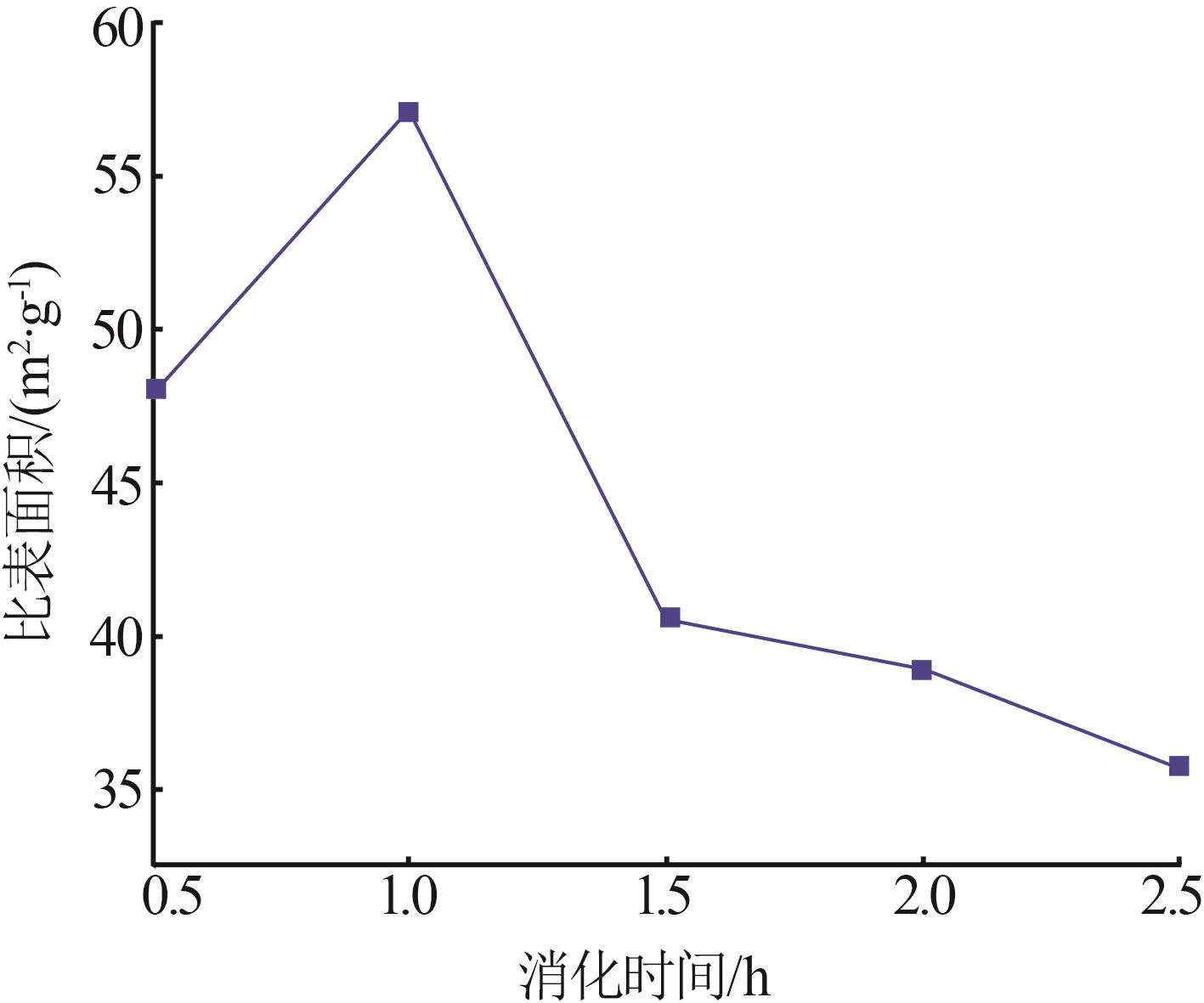

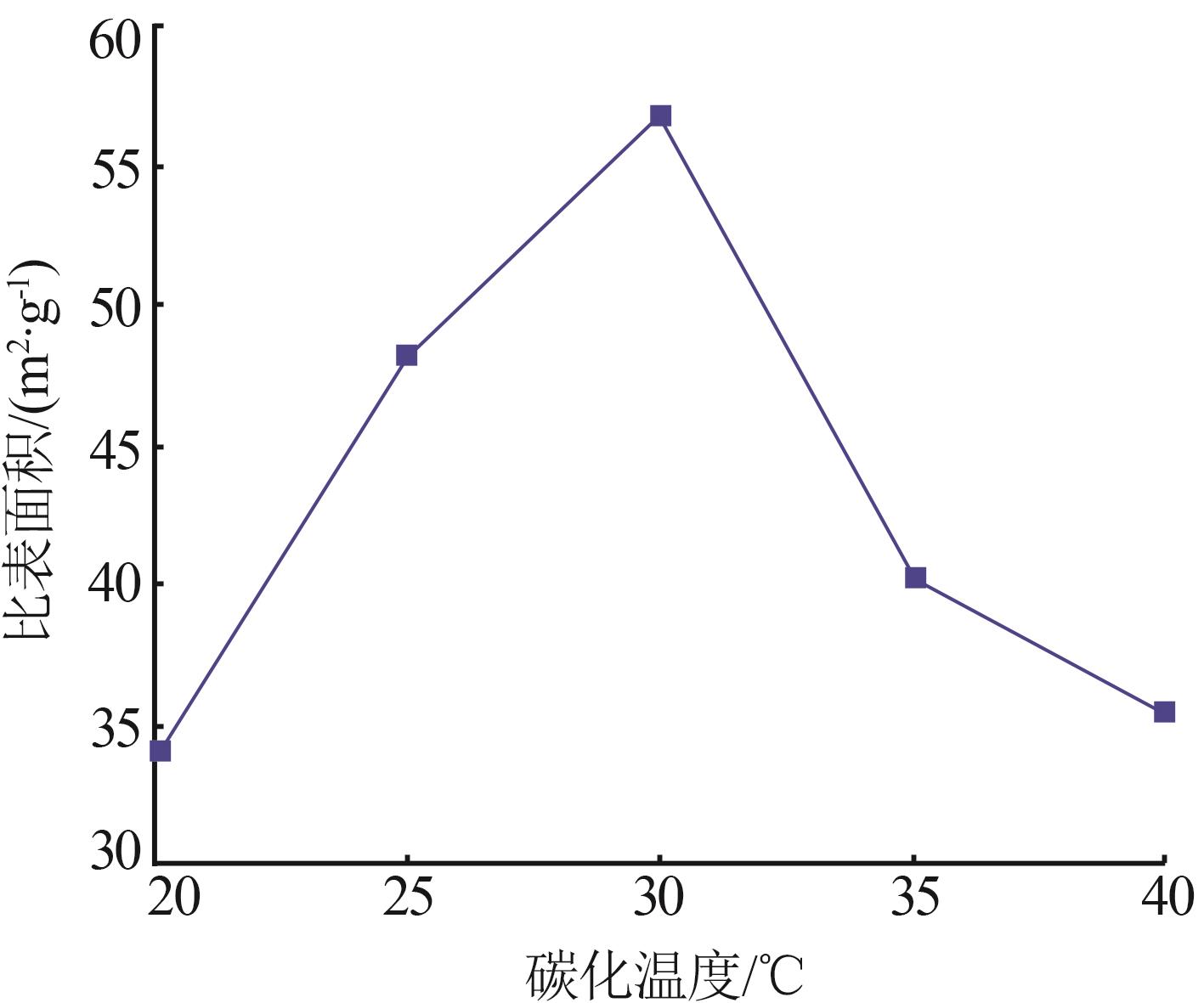

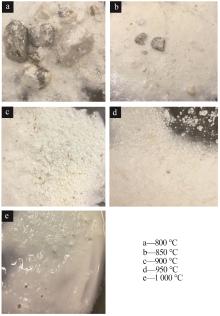

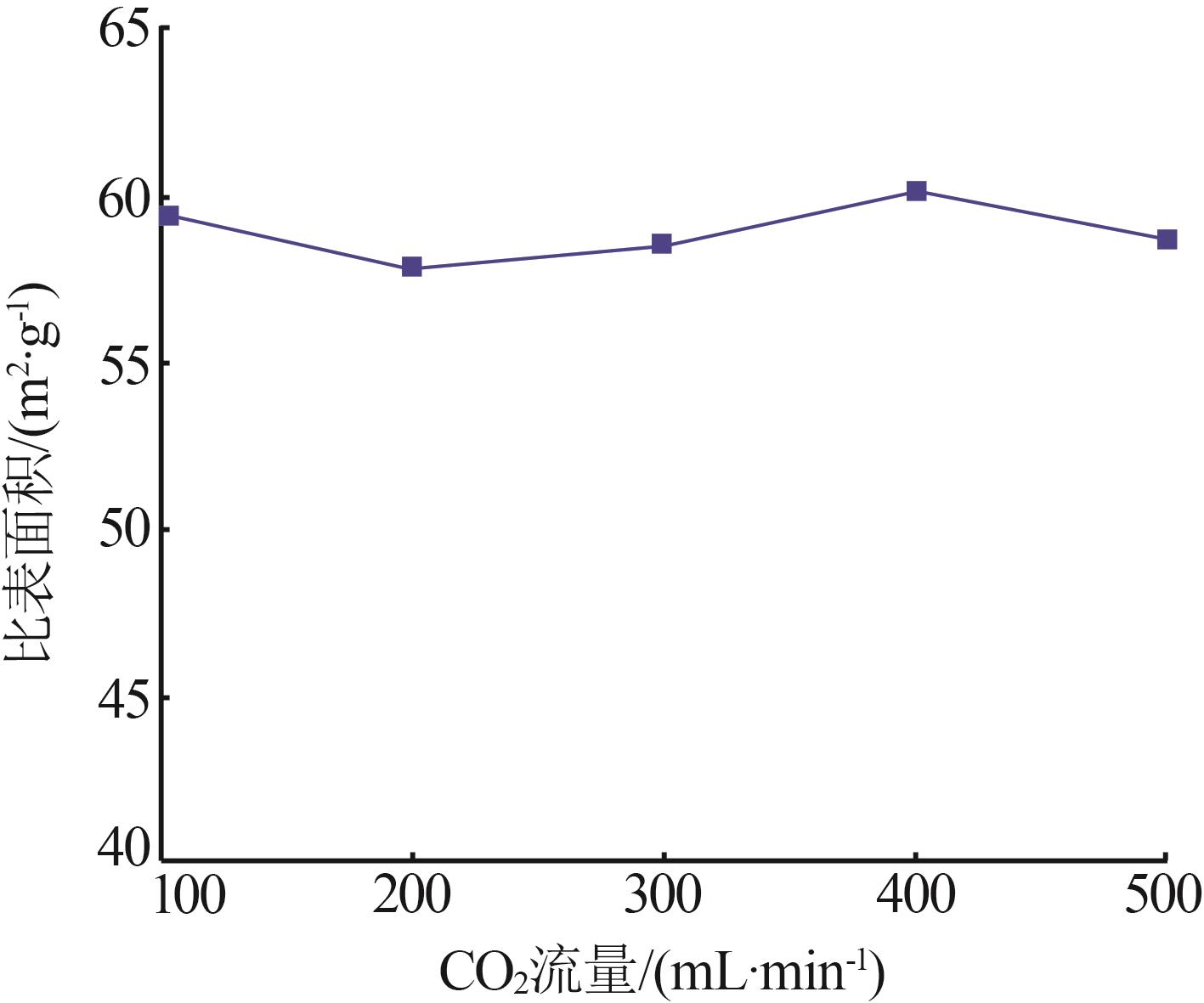

以石灰石为原料，采用碳化法制备多孔碳酸钙。以多孔碳酸钙的比表面积作为评价指标，探究消化时间、消化温度、液固比、模板剂浓度、碳化温度、CO₂流量等对多孔碳酸钙比表面积的影响，得出最佳的制备工艺条件。结果表明，以十二烷基硫酸钠（SDS）为模板剂，在最佳制备条件（消化时间为1 h、消化温度为60 ℃、液固比（体积质量比，g/mL）为14∶1、SDS浓度为0.1 mol/L、碳化温度为30 ℃、碳化CO₂流量为400 mL/min）下制备的多孔碳酸钙比表面积可达60.17 m²/g。利用扫描电镜（SEM）、X射线衍射（XRD）等表征手段对所得多孔碳酸钙的颗粒形貌、晶型进行了分析，结果显示在最佳制备工艺条件下制备的多孔碳酸钙颗粒表面粗糙，孔道结构清晰可见，晶型为稳定的方解石型。

关键词: 碳化法, 多孔碳酸钙, 方解石型碳酸钙

Abstract:

Limestone was used as raw material to prepare porous calcium carbonate by carbonization.In order to obtain the best preparation process conditions，the effects of digestion time，digestion temperature，liquid-solid ratio，template concentration，carbonation temperature and carbonation CO₂ flow on the specific surface area of porous calcium carbonate were investigated by taking the specific surface area of porous calcium carbonate as the evaluation index.The results showed that sodium dodecyl sulfate（SDS） was used as template，the optimum preparation conditions were as follows：digestion time was 1 h，digestion temperature was 60 ℃，liquid-solid ratio was 14∶1，SDS concentration was 0.1 mol/L，carbonization temperature was 30 ℃，and carbon dioxide flow rate was 400 mL/min.Under these conditions，the specific surface product of porous calcium carbonate could reach 60.17 m²/g.The particle morphology and crystal form of porous calcium carbonate were analyzed by scanning electron microscope（SEM） and X-ray diffraction（XRD）.The results showed that the porous calcium carbonate particles prepared under the optimal preparation conditions had rough surface，clearly visible pore structure and stable calcite crystal form.

Key words: carbonization, porous calcium carbonate, calcite type calcium carbonate

中图分类号:

TQ127.1

陈燕萌, 莫慧玲, 钟家美, 杨鹏飞, 蓝峻峰. 碳化法制备多孔碳酸钙的工艺研究[J]. 无机盐工业, 2023, 55(8): 102-108.

CHEN Yanmeng, MO Huiling, ZHONG Jiamei, YANG Pengfei, LAN Junfeng. Study on preparation process of porous calcium carbonate by carbonization[J]. Inorganic Chemicals Industry, 2023, 55(8): 102-108.

图/表 14

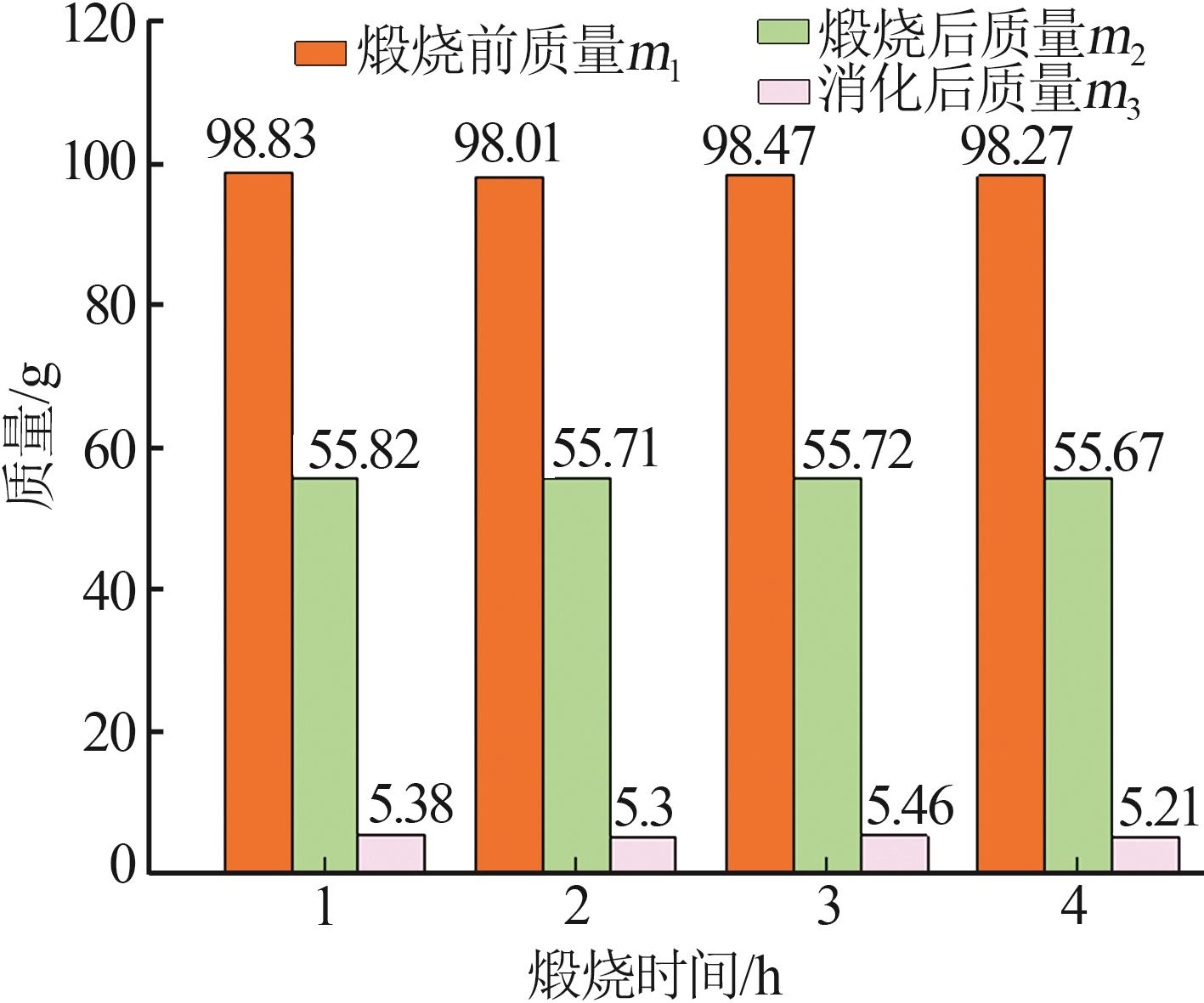

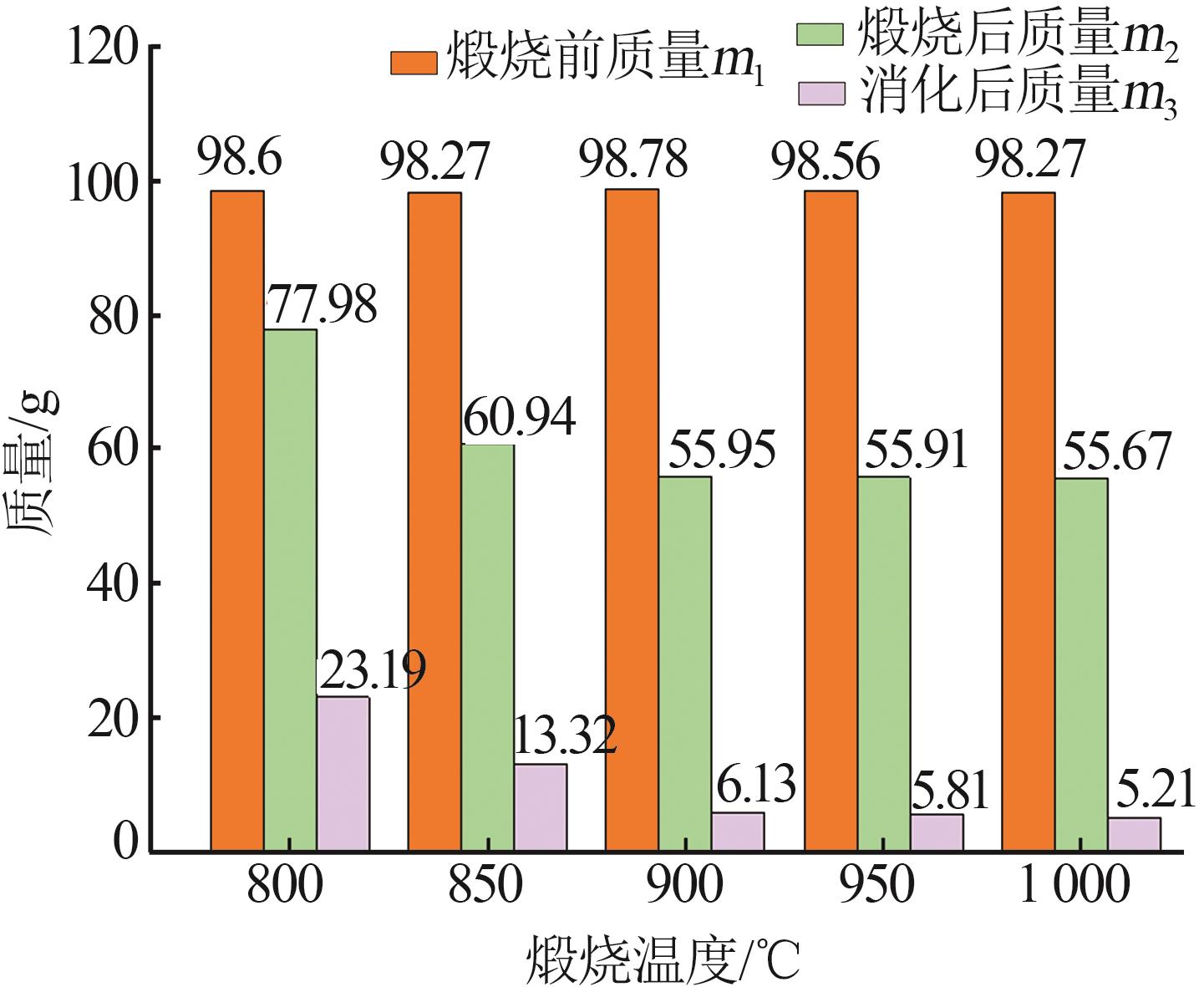

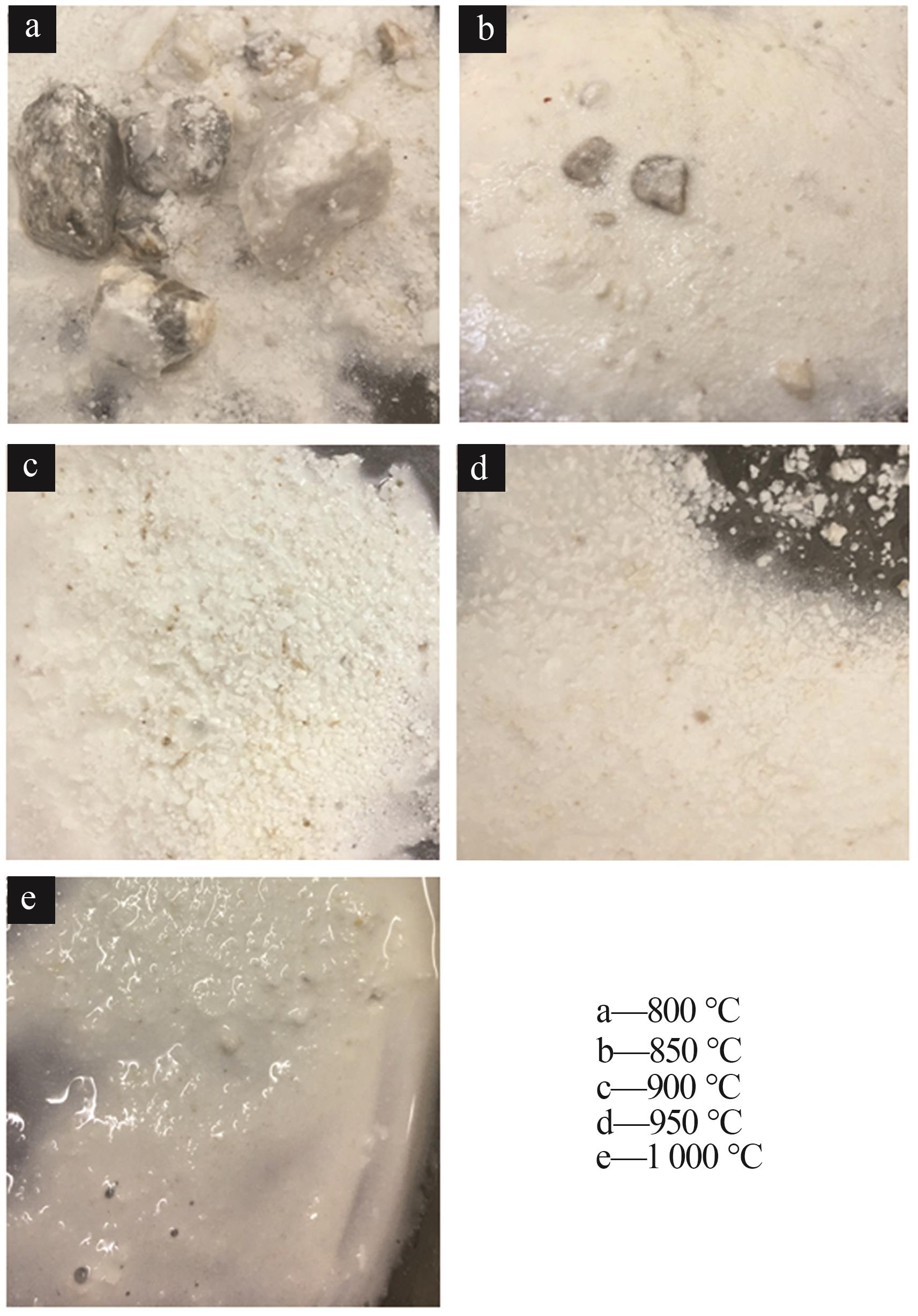

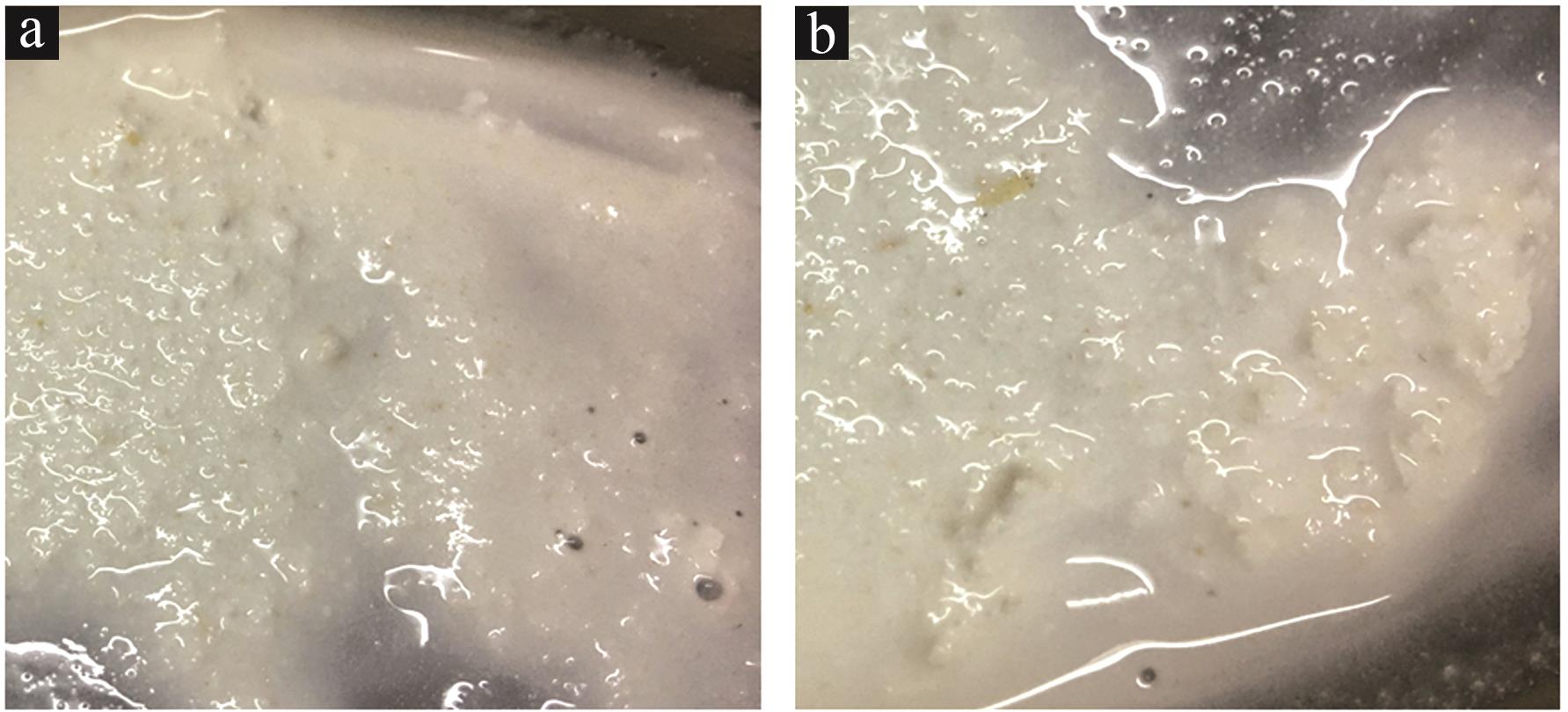

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

图12

图13

图14

参考文献 24

1	闫静.纳米碳酸钙的制备条件优化及碳化结晶过程研究［D］.杭州：浙江工业大学，2013.
	YAN Jing.Study on preparation conditions of nano-CaCO₃ and the carbonization-crystallization process［D］.Hangzhou：Zhejiang University of Technology，2013.
2	周绿山，赖川，王芬，等.多孔碳酸钙的制备及应用研究进展［J］.化工进展，2018，37（1）：159-167.
	ZHOU Lüshan， LAI Chuan， WANG Fen，et al.Progress in fabrication and applications of porous calcium carbonate［J］.Chemical Industry and Engineering Progress，2018，37（1）：159-167.
3	刘琬，王芳，肖惠宁.多孔碳酸钙的研究现状［J］.广东化工，2016，43（24）：85-86.
	LIU Wan， WANG Fang， XIAO Huining.The Current research status of porous calcium carbonate［J］.Guangdong Chemical Industry，2016，43（24）：85-86.
4	黄文艺，马蓝宇，程昊，等.多孔碳酸钙微球的快速制备［J］.应用化工，2017，46（6）：1078-1081.
	HUANG Wenyi， MA Lanyu， CHENG Hao，et al.Rapid synthesis of porous calcium carbonate microspheres［J］.Applied Chemical Industry，2017，46（6）：1078-1081.
5	陈燕萌，何春妮，潘亭，等.鸡蛋壳基多孔碳酸钙对刚果红吸附特性研究［J］.无机盐工业，2021，53（8）：91-95.
	CHEN Yanmeng， HE Chunni， PAN Ting，et al.Study on adsorption characteristics of multi-pore calcium carbonate made from egg shell powder for Congo red［J］.Inorganic Chemicals Industry，2021，53（8）：91-95.
6	赵历，卓民权，龚福忠，等.碳化法制备球霰石碳酸钙微球及形成机理［J］.无机盐工业，2021，53（3）：38-43.
	ZHAO Li， ZHUO Minquan， GONG Fuzhong，et al.Synthesis of vaterite CaCO₃ microspheres by carbonization method and its formation mechanism［J］.Inorganic Chemicals Industry，2021，53（3）：38-43.
7	LI Li， YANG Yang， LV Yirui，et al.Porous calcite CaCO₃ microspheres：Preparation，characterization and release behavior as do-
	xorubicin carrier［J］.Colloids and Surfaces B：Biointerfaces，2020，186：110720.
8	DARSHANA SENARATHNA D D T T， NAMAL ABEYSOORIYA K H D， DUNUWEERA S P，et al.Removal of phosphate from aqueous solutions using chemically synthesized vaterite polymorph of porous calcium carbonate nanoparticles under optimized conditions［J］.Journal of Nanomaterials，2020.Doi：10.1155/2020/3931910 .
9	胡彩霞，胡辰鑫，彭剑龙，等.以可溶性淀粉为晶型调控剂制备多孔球形碳酸钙［J］.无机盐工业，2021，53（5）：51-55.
	HU Caixia， HU Chenxin， PENG Jianlong，et al.Preparation of porous spherical calcium carbonate with soluble starch as crystallization controller［J］.Inorganic Chemicals Industry，2021，53（5）：51-55.
10	王君，蔡杰慧，韦雄雄，等.CaCO₃微球的制备及表征［J］.高校化学工程学报，2019，33（1）：199-206.
	WANG Jun， CAI Jiehui， WEI Xiongxiong，et al.Preparation and characterization of CaCO₃ microparticles［J］.Journal of Chemical Engineering of Chinese Universities，2019，33（1）：199-206.
11	刘晨民，刘曦曦，陈小鹏，等.超重力反应结晶碳化法制备球形碳酸钙［J］.化工进展，2021，40（11）：6323-6331.
	LIU Chenmin， LIU Xixi， CHEN Xiaopeng，et al.Preparation of spherical calcium carbonate by high-gravity reaction crystallization carbonization［J］.Chemical Industry and Engineering Progress，2021，40（11）：6323-6331.
12	童张法，胡超，李立硕，等.间歇鼓泡碳化法制备立方形纳米碳酸钙工艺条件优化［J］.广西科学，2015，22（1）：53-59.
	TONG Zhangfa， HU Chao， LI Lishuo，et al.Optimization of processing conditions for the preparation of cubic nano-sized calcium carbonate by intermittent bubbling carbonation［J］.Guangxi Sciences，2015，22（1）：53-59.
13	刘琬.多孔碳酸钙及以其为模板高分子吸附剂的制备［D］.北京：华北电力大学，2017.
	LIU Wan.Fabrication of porous calcium carbonate and its application as a template for the preparation of polymeric adsorbent［D］.Beijing：North China Electric Power University，2017.
14	李梦维，赵昌明，程铁欣，等.十二烷基苯磺酸钠对碳酸钙结晶行为的影响［J］.高等学校化学学报，2018，39（11）：2380-2385.
	LI Mengwei， ZHAO Changming， CHENG Tiexin，et al.Influence of sodium dodecyl benzene sulfonate on crystallization behavior of calcium carbonate［J］.Chemical Journal of Chinese Universities，2018，39（11）：2380-2385.
15	魏仁零.石灰干式消化过程及机理研究［D］.武汉：武汉科技大学，2011.
	WEI Renling.The research in dry quicklime slaking process and mechanism［D］.Wuhan：Wuhan University of Science and Technology，2011.
16	刘旭.纳米CaCO₃碳化法制备、表面改性及在水性乳液中的应用［D］.南宁：广西大学，2016.
	LIU Xu.Preparation and surface mdification of nano calcium carbonate by carbonization cethod and application in aqueous emulsion［D］.Nanning：Guangxi University，2016.
17	严雯莉.氢氧化钙的制备工艺及其碳化产物性能研究［D］.上海：华东理工大学，2021.
	YAN Wenli.Study on the preparation of calcium hydroxide and its carbonized product performance［D］.Shanghai：East China University of Science and Technology，2021.
18	彭玉娇.碳化法制备球形碳酸钙的研究［D］.南宁：广西大学，2017.
	PENG Yujiao.Preparation of spherical calcium carbonate by carbonation［D］.Nanning：Guangxi University，2017.
19	史刘宾，唐名德，汤勇，等.高压碳化法可控制备微纳米分级结构中空棒状碳酸钙及其表征［J］.化工进展，2020，39（11）：4742-4748.
	SHI Liubin， TANG Mingde， TANG Yong，et al.Preparation and characterization of micro-nano hierarchical hollow rod-like calcium carbonate by high pressure carbonization［J］.Chemical Industry and Engineering Progress，2020，39（11）：4742-4748.
20	苏承炎，孙富强.碳化法制备碳酸钙工艺条件的探讨［J］.广州化工，2013，41（16）：108-109，117.
	SU Chengyan， SUN Fuqiang.Study on the conditions of process of carbonation［J］.Guangzhou Chemical Industry，2013，41（16）：108-109，117.
21	王明，丁杨，闫红旭，等.碳化法形貌可控制备碳酸钙的研究［J］.无机盐工业，2018，50（12）：33-36.
	WANG Ming， DING Yang， YAN Hongxu，et al.Study on morphology-controllable synthesis of calcium carbonate in carbonization process［J］.Inorganic Chemicals Industry，2018，50（12）：33-36.
22	常越凡，张慧捷，王珊珊，等.不同粒度纳米碳酸钙的可控制备［J］.无机盐工业，2020，52（12）：29-33.
	CHANG Yuefan， ZHANG Huijie， WANG Shanshan，et al.Controllable preparation of nano-calcium carbonate with different particle sizes［J］.Inorganic Chemicals Industry，2020，52（12）：29-33.
23	张腾龙，庞艺川，冯杰.多孔碳酸钙微粒的简易制备及其形貌控制［J］.高校化学工程学报，2015，29（2）：377-381.
	ZHANG Tenglong， PANG Yichuan， FENG Jie.Facile synthesis and morphology control of porous CaCO₃ microparticles［J］.Journal of Chemical Engineering of Chinese Universities，2015，29（2）：377-381.
24	向乐凯，李枫，赵宁，等.二氧化碳鼓泡碳化法制备碳酸钙的研究［J］.无机盐工业，2016，48（8）：46-51.
	XIANG Lekai， LI Feng， ZHAO Ning，et al.Study on preparation of calcium carbonate by carbon dioxide bubbling carbonation［J］.Inorganic Chemicals Industry，2016，48（8）：46-51.

[1]	邓伟林,黄文柯,黄崇秋,曾杏彬. 聚丙烯酸和聚苯乙烯磺酸钠调控制备多孔碳酸钙[J]. 无机盐工业, 2023, 55(2): 67-72.
[2]	张少康,赵华,刘润静. 氨碱盐泥碳化反应宏观动力学研究[J]. 无机盐工业, 2022, 54(6): 120-124.
[3]	张少康,赵华,刘润静. 氨碱盐泥碳化反应宏观动力学研究[J]. 无机盐工业, 2022, 54(6): 120-124.
[4]	陈燕萌,何春妮,潘亭,王永仕,蒙莫姬,蓝峻峰. 鸡蛋壳基多孔碳酸钙对刚果红吸附特性研究[J]. 无机盐工业, 2021, 53(8): 91-95.
[5]	赵历,卓民权,龚福忠,王俊,阮恒,李开成,李艳琳. 碳化法制备球霰石碳酸钙微球及形成机理[J]. 无机盐工业, 2021, 53(3): 38-43.
[6]	谢娟,刘松林,陶绍程,胡厚美,刘旭. 高镁磷尾矿碳化法制备碱式碳酸镁研究[J]. 无机盐工业, 2021, 53(12): 135-139.
[7]	徐大瑛,耿文娟,钱德全,薛瑞. 几种糖类物质对纳米碳酸钙结晶的影响[J]. 无机盐工业, 2021, 53(11): 77-80.
[8]	张燕,赵振中,马朝辉,赵彦才,陈治毓,马正强. 碳化法制备电池级碳酸锂工艺优化研究[J]. 无机盐工业, 2020, 52(3): 68-71.
[9]	王耀宣,袁爱群,周泽广,黄增尉,马少妹,韦冬萍. 球霰石型纳米碳酸钙椭球形颗粒的合成[J]. 无机盐工业, 2020, 52(1): 54-58.
[10]	向乐凯, 李枫, 赵宁, 王峰, 肖福魁, 王军威. 二氧化碳鼓泡碳化法制备碳酸钙的研究[J]. 无机盐工业, 2016, 48(8): 46-.
[11]	金维, 徐跃鑫, 周骏宏, 王珏. 磷尾矿水洗-碳化法制氢氧化镁和碳酸钙研究[J]. 无机盐工业, 2016, 48(3): 49-.
[12]	王苗捷, 郝雅娟, 杨恒权, 程芳琴. 碳化法制备高比表面积白炭黑工艺研究[J]. 无机盐工业, 2016, 48(3): 59-.
[13]	陈建铭, 牛晓红, 王晓彤, 宋云华. 采用定-转子碳化反应器制备高活性氧化镁[J]. 无机盐工业, 2016, 48(12): 40-.
[14]	彭秋华. 深度碳化法处理碳酸盐型锂精矿生产电池级碳酸锂[J]. 无机盐工业, 2014, 46(1): 38-.
[15]	周启立, 王莫飞 . 碳化法制备高纯碳酸锂[J]. 无机盐工业, 2012, 44(7): 36-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
