无机盐工业 ›› 2023, Vol. 55 ›› Issue (9): 140-144.doi: 10.19964/j.issn.1006-4990.2022-0710
• 催化材料 • 上一篇
刘伟(), 许岩, 陈永生, 孙春晖, 张景成, 朱金剑, 刘洋
LIU Wei(), XU Yan, CHEN Yongsheng, SUN Chunhui, ZHANG Jingcheng, ZHU Jinjian, LIU Yang
摘要:

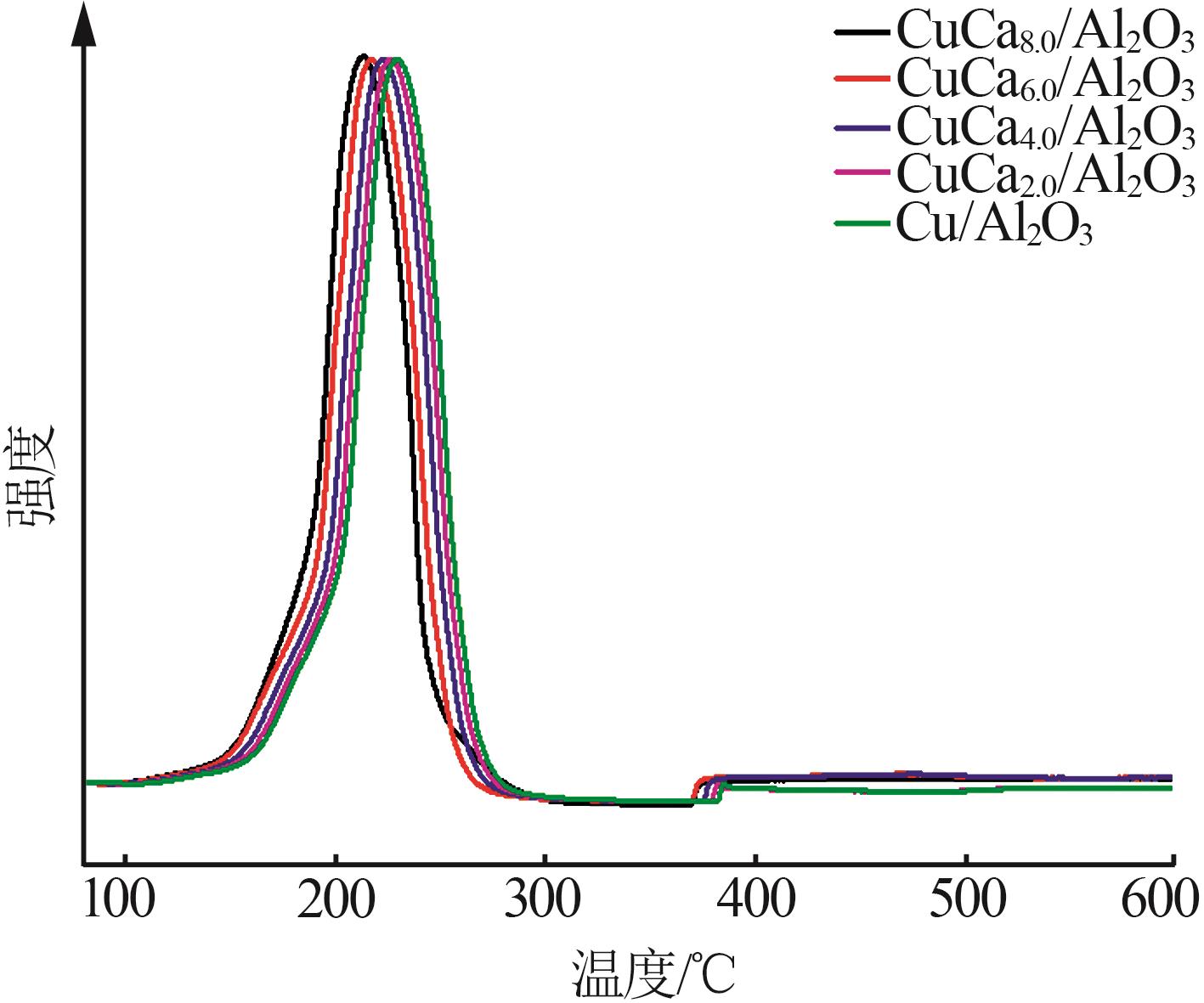

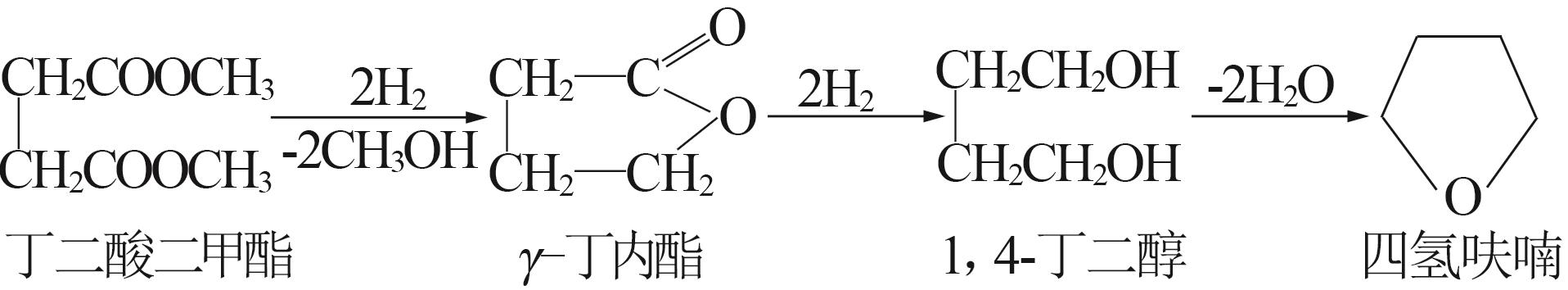

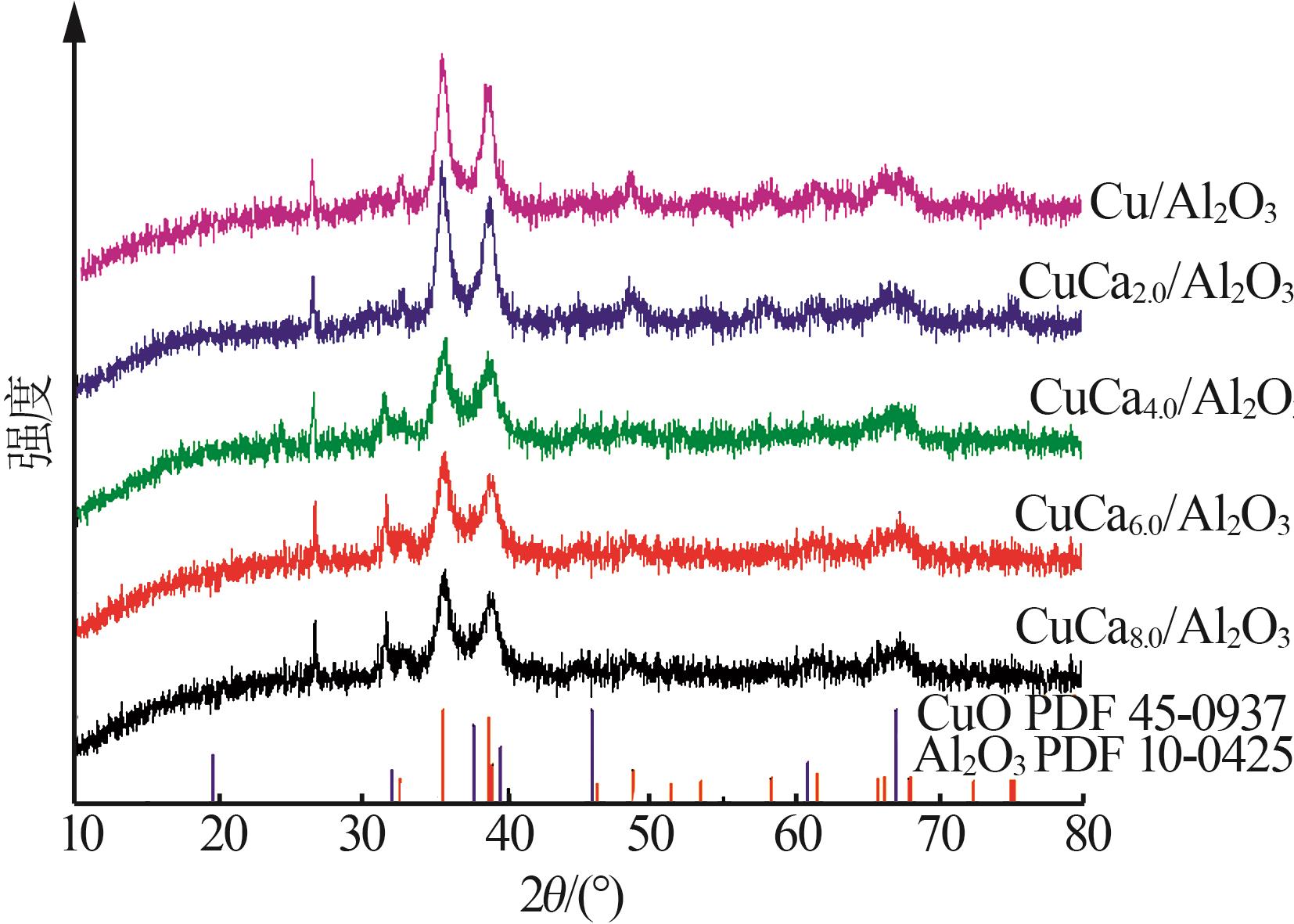

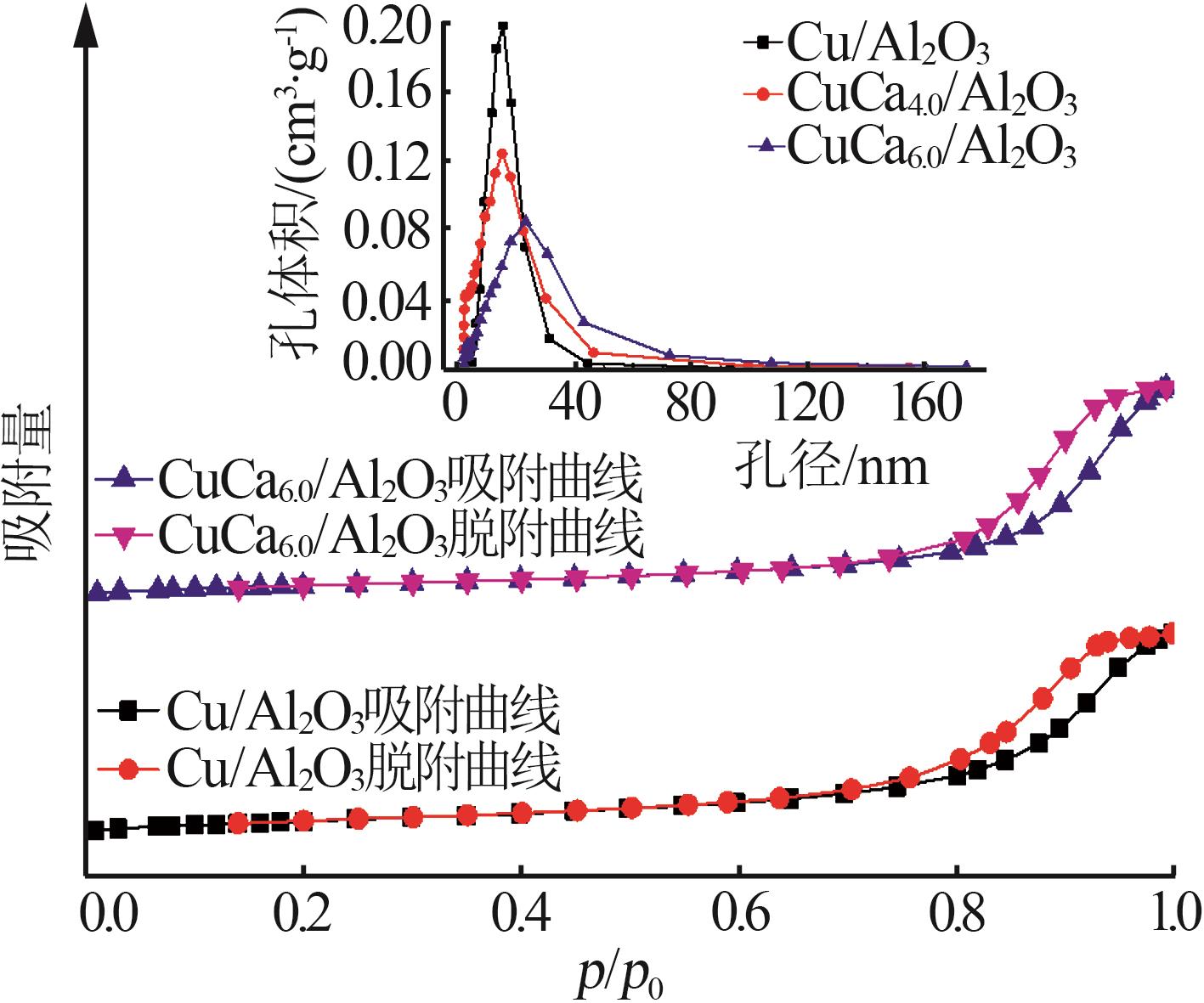

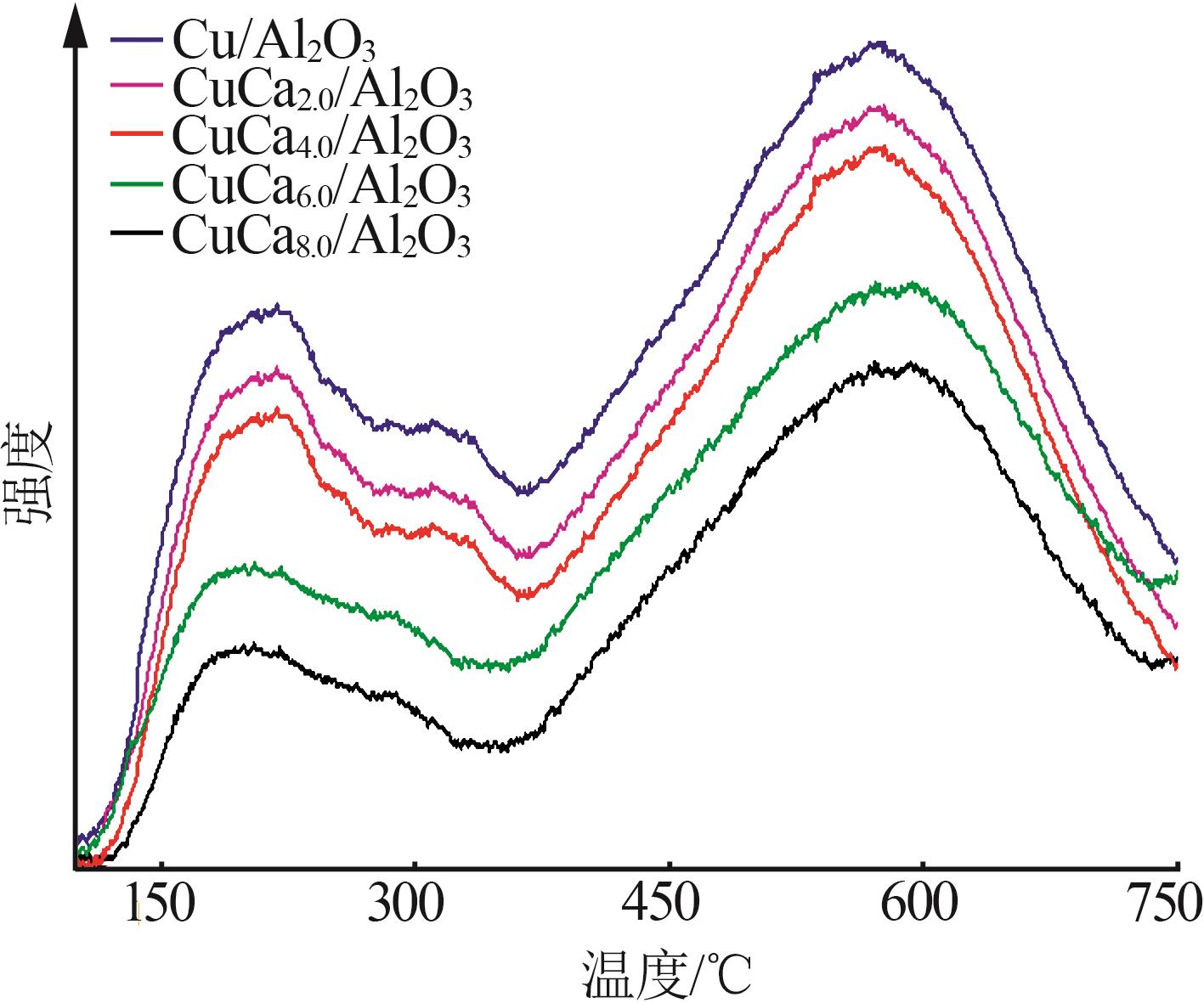

采用超声波强化共沉淀法制备铜/三氧化二铝酯加氢催化剂,制备过程中添加碱土金属硝酸盐对催化剂进行改性。通过丁二酸二甲酯加氢反应对催化剂性能进行评价,考察碱土金属种类及添加量对催化剂加氢性能的影响。通过X射线衍射(XRD)、程序升温还原(H2-TPR)、氨程序升温脱附(NH3-TPD)、N2物理吸附对催化剂进行分析表征,考察钙添加量对催化剂晶型结构、还原性能、酸强度、BET比表面积和孔结构的影响。结果表明,碱土金属改性可以提高催化剂加氢性能,在温度为160 ℃、压力为6.0 MPa、原料质量空速为0.6 h-1、氢酯物质的量比为300工艺条件下,丁二酸二甲酯转化率可达到99.46%、1,4-丁二醇选择性可达到94.39%。适量添加钙后催化剂中活性组分特征峰变宽、分散度提高;还原温度略有降低;酸强度明显降低;比表面积略有下降、孔容略有增大、孔径明显增大。这些物化性质的改变导致催化剂丁二酸二甲酯加氢性能发生改变。
中图分类号:
