响应曲面法优化硝酸钙镁溶液脱钙工艺研究

doi:10.19964/j.issn.1006-4990.2022-0496

摘要/Abstract

摘要：

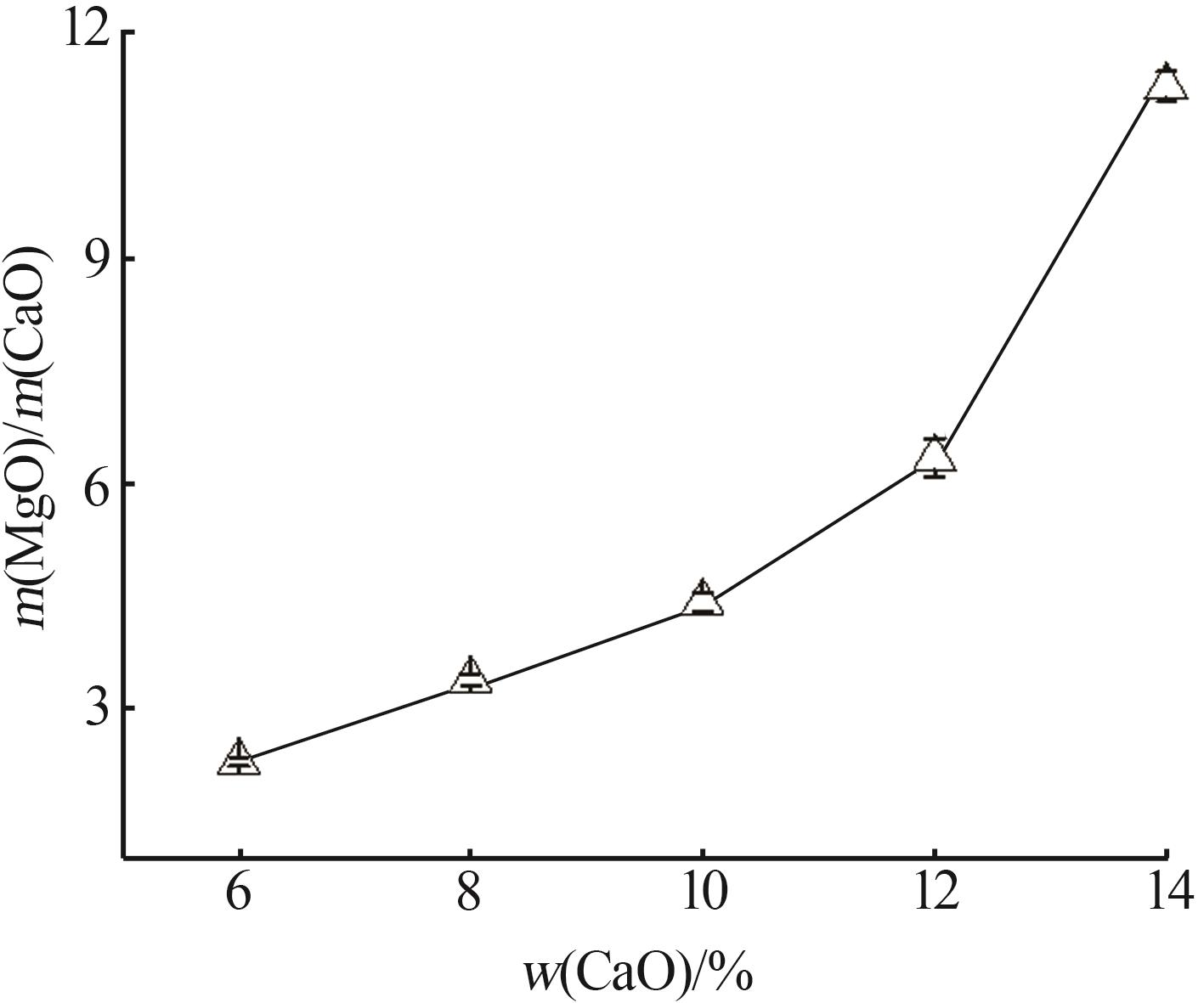

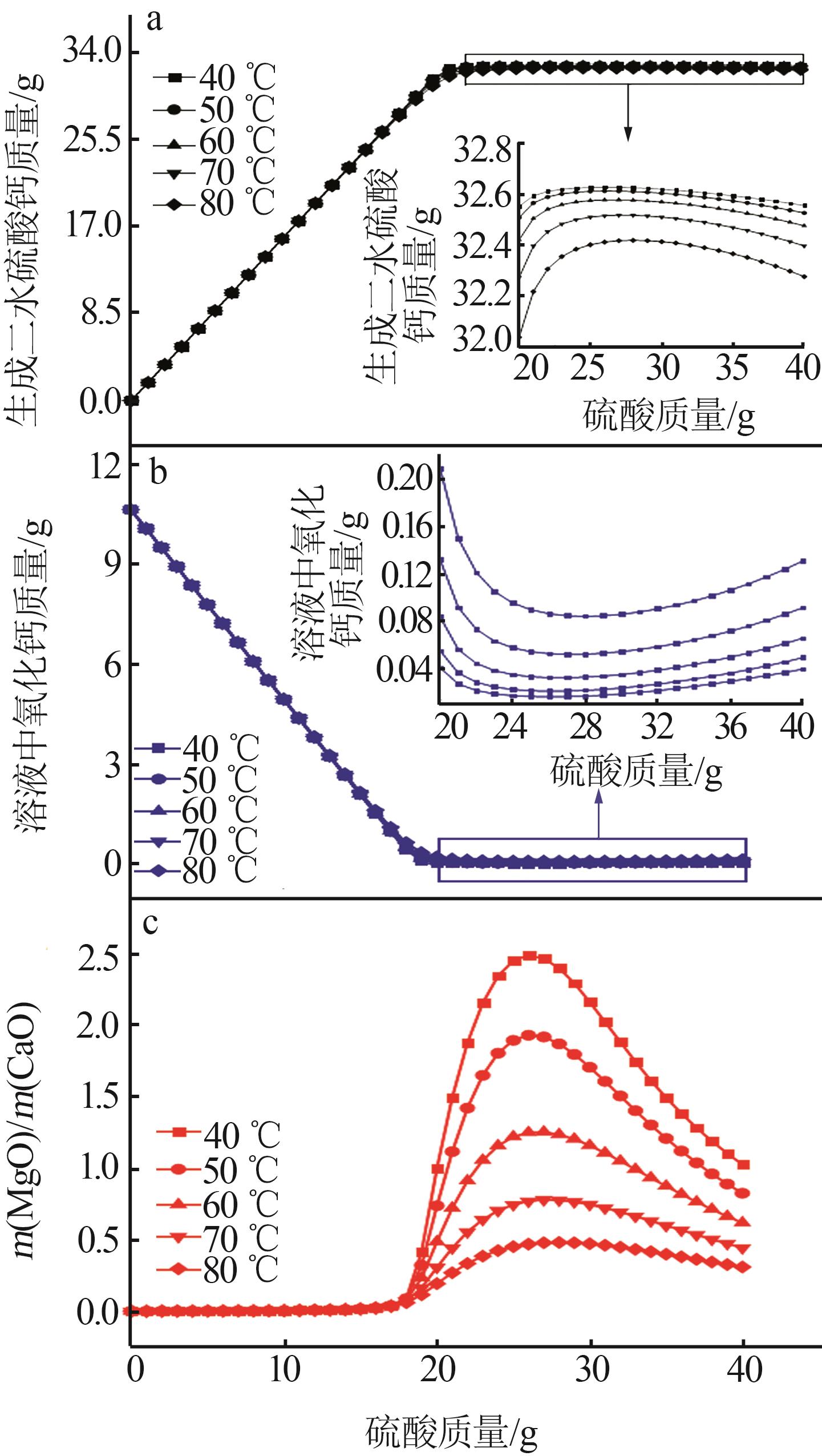

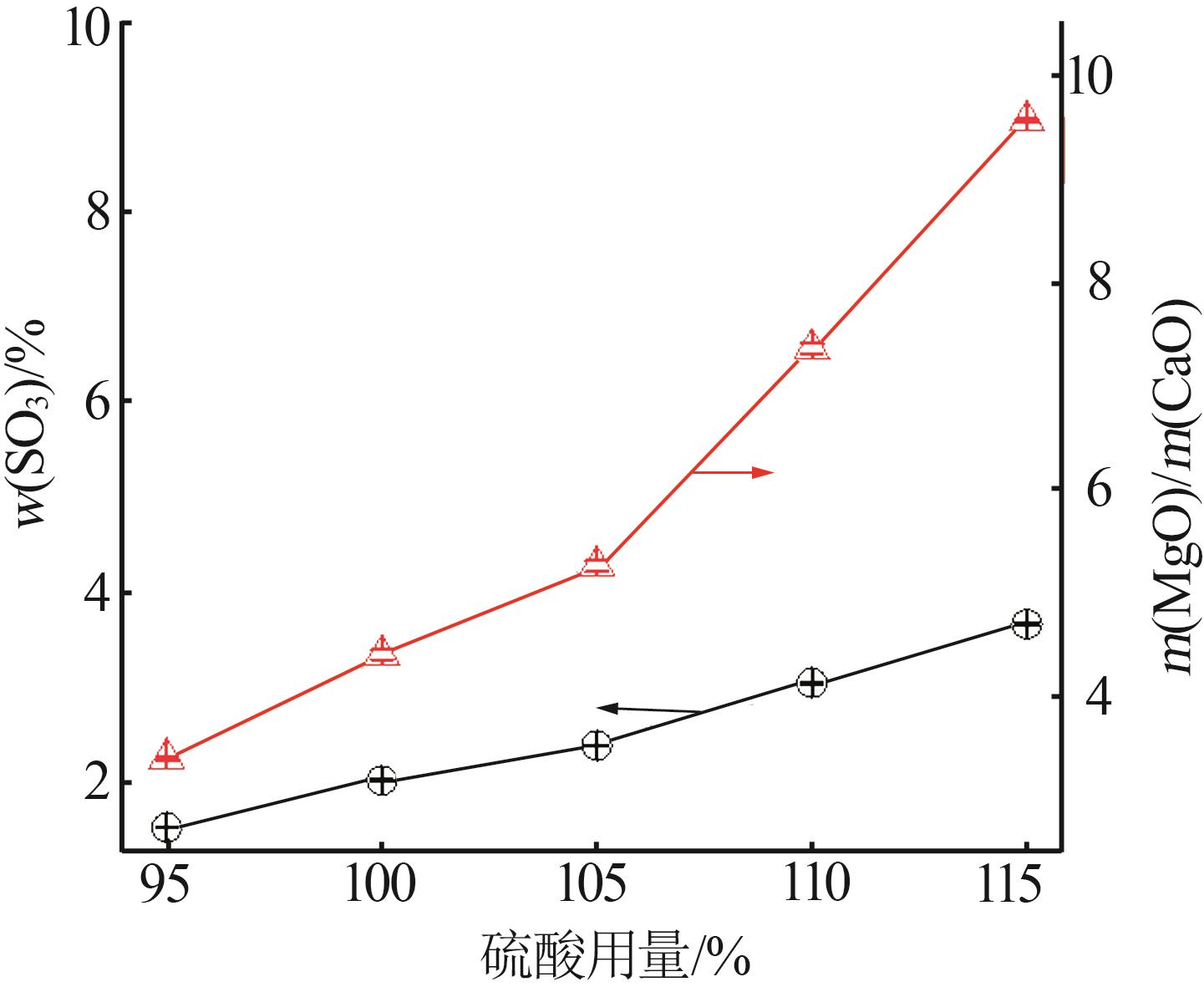

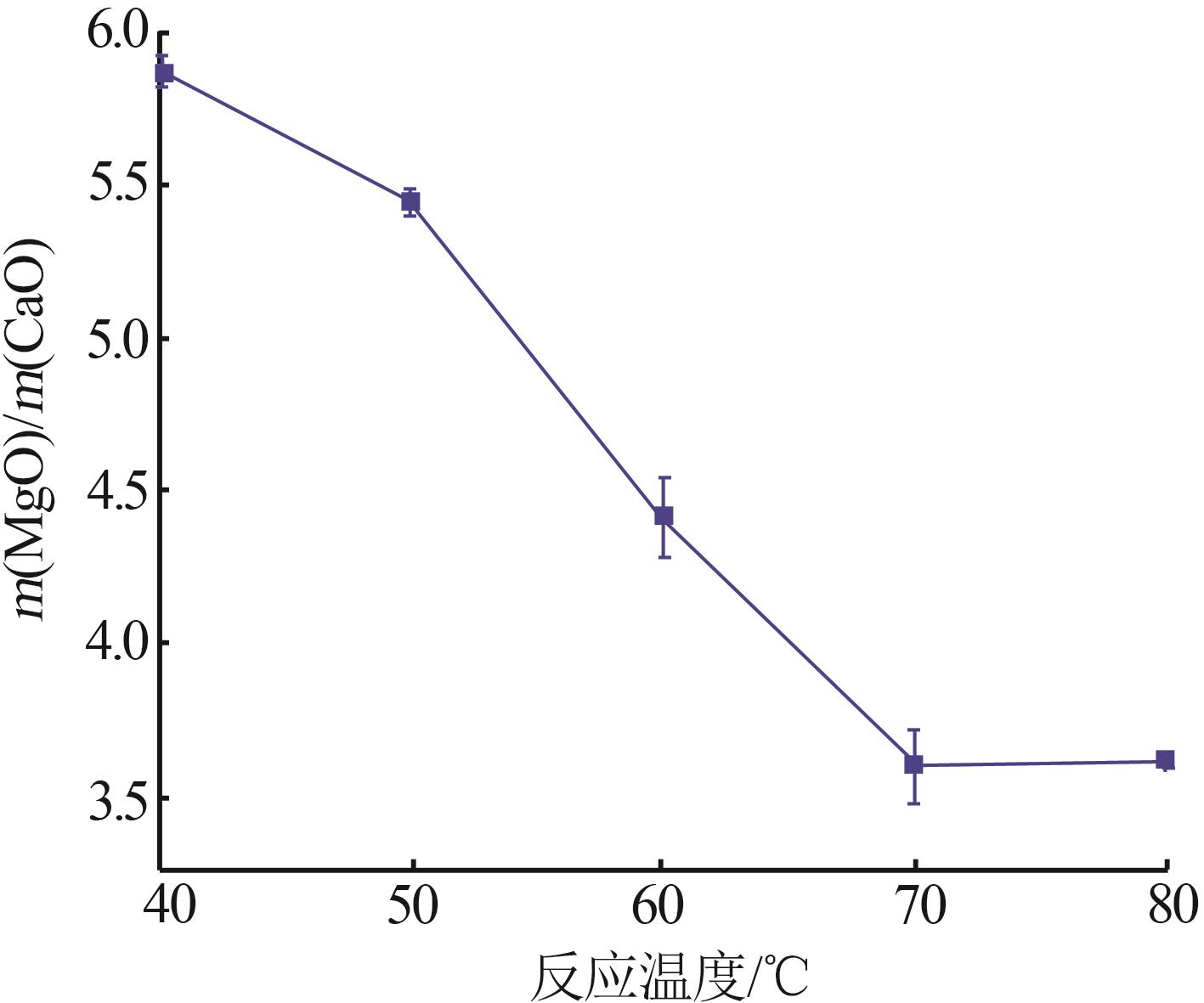

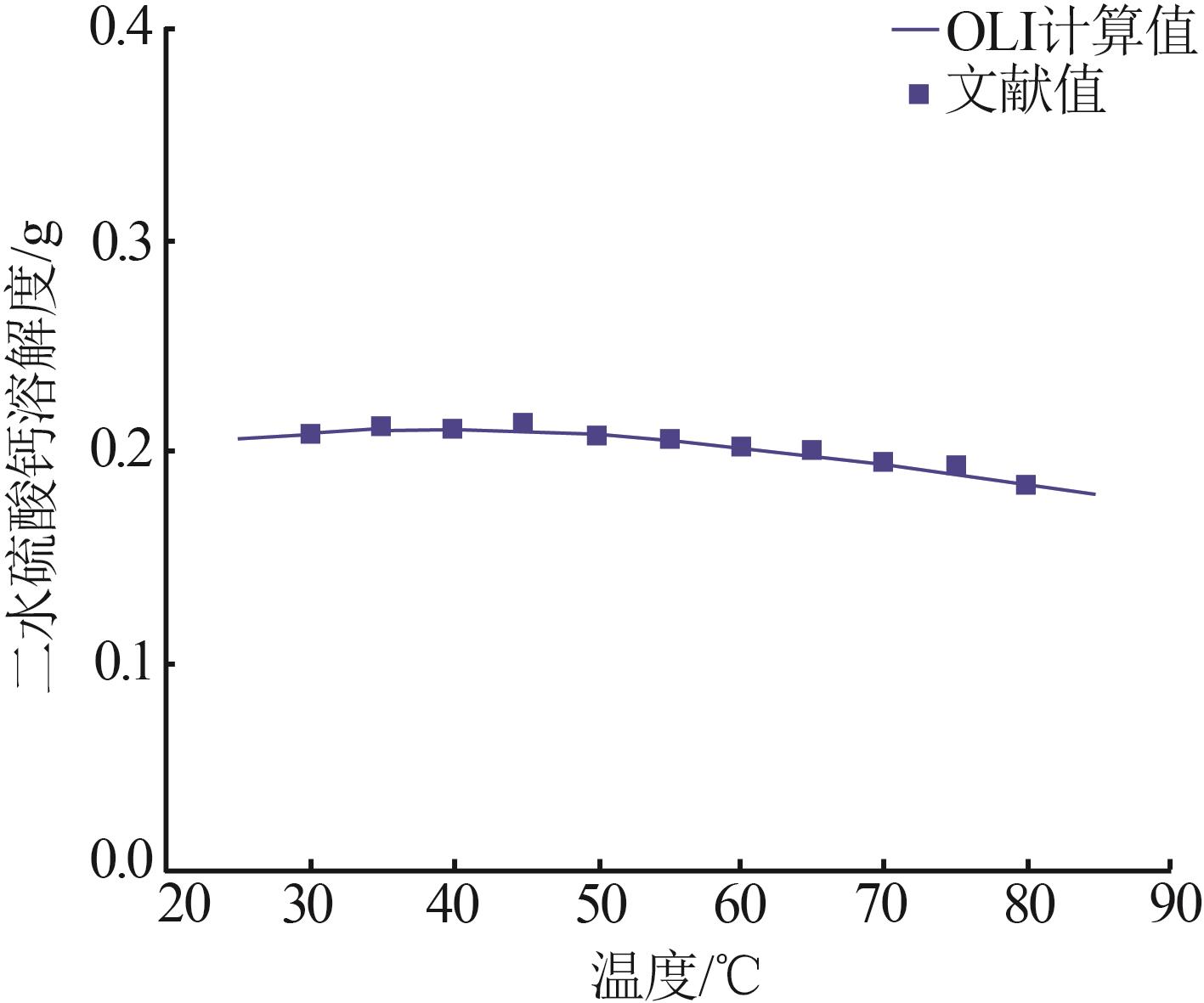

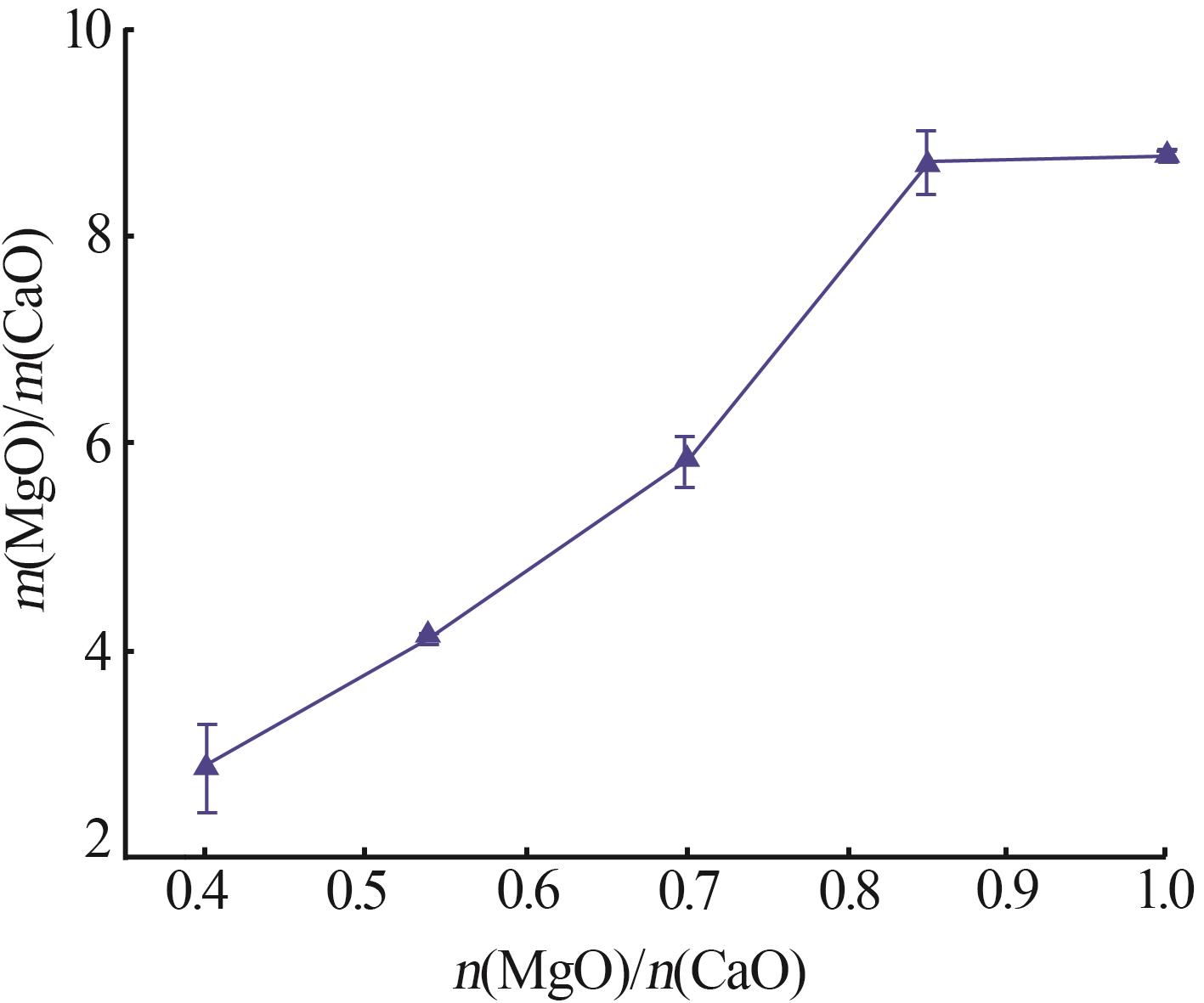

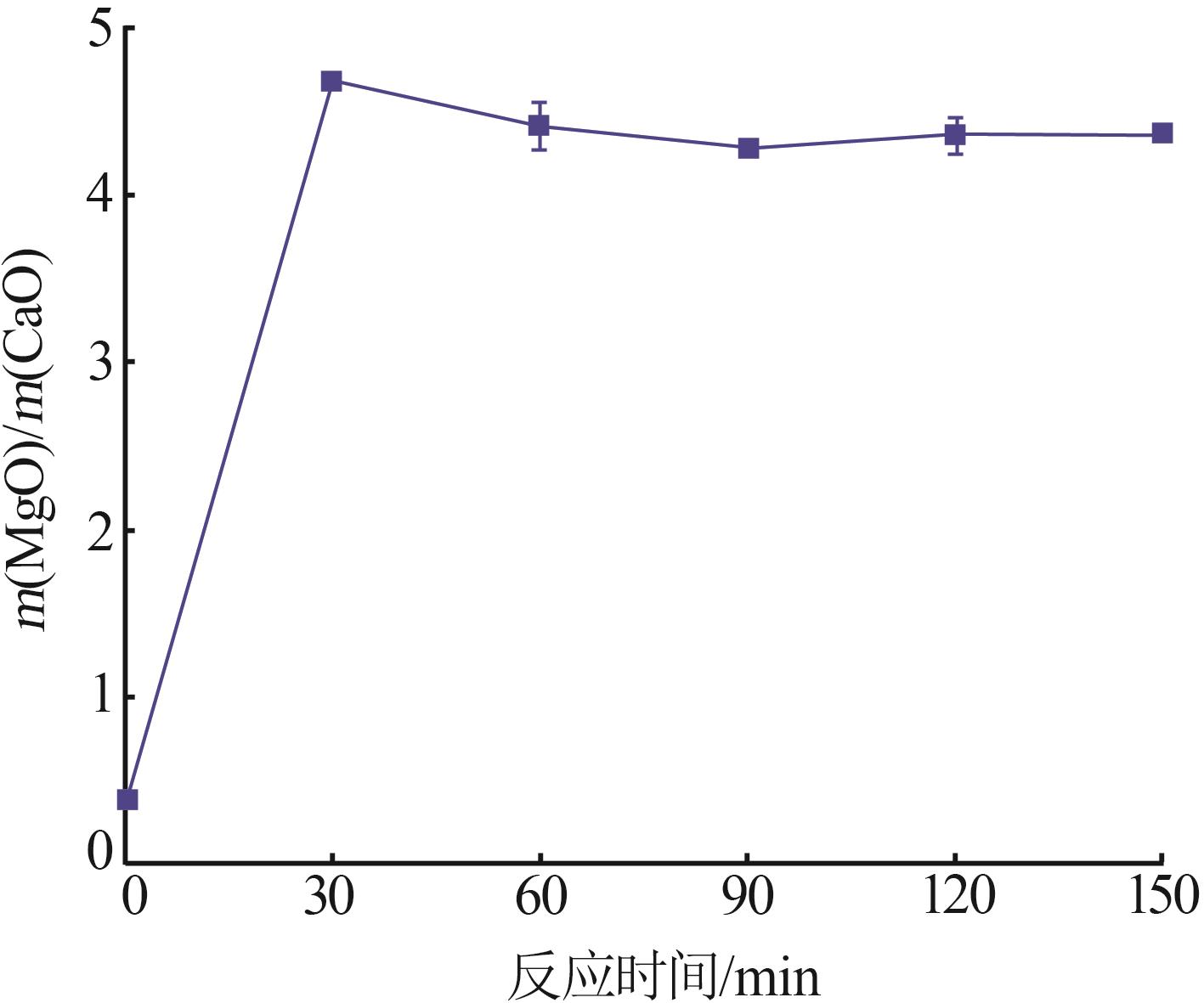

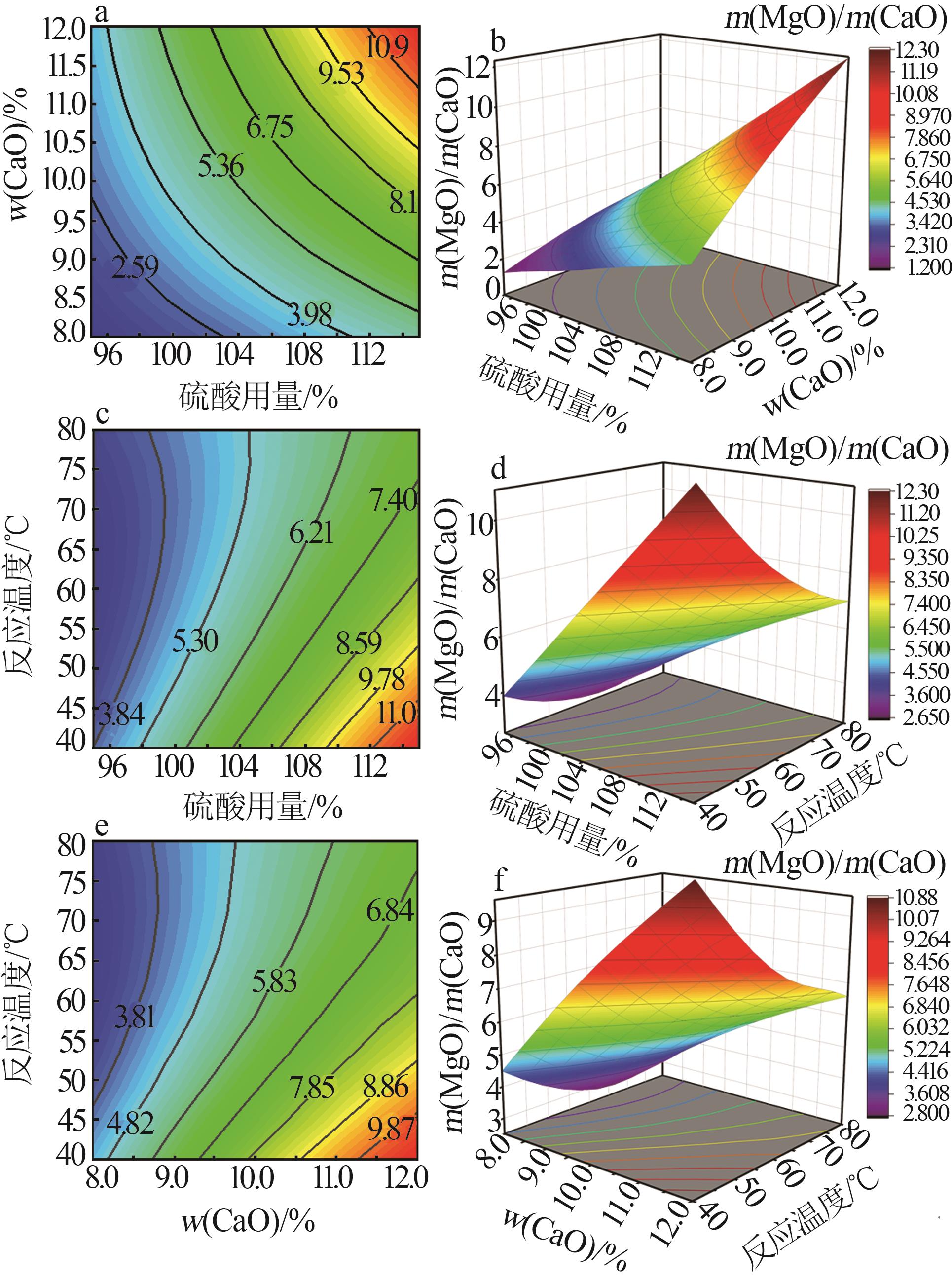

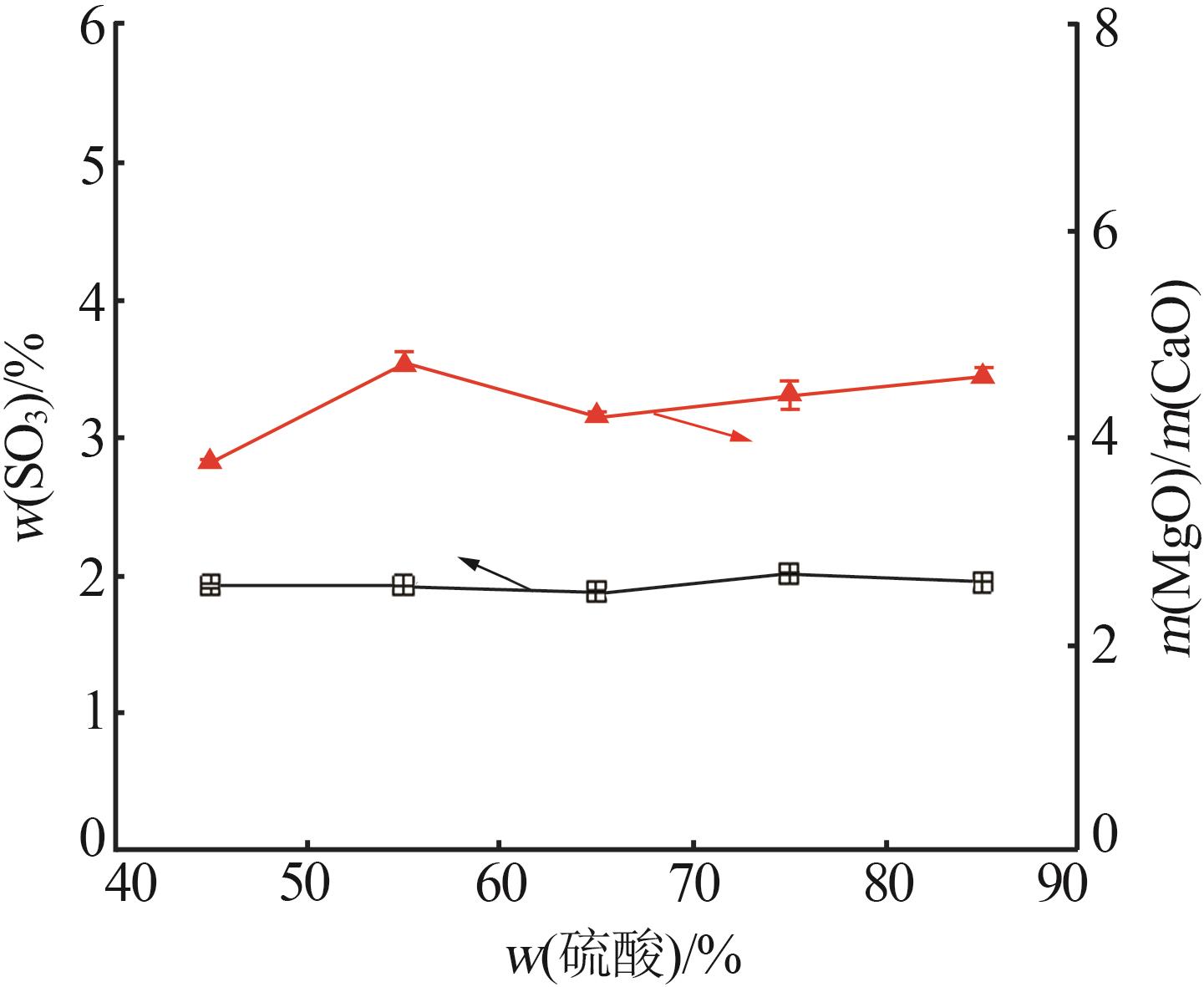

针对硝酸预处理磷矿后的钙镁溶液难以利用的问题，提出利用硫酸作为脱钙剂的思路，基于嵌在OLI Studio 11.0软件中的混合电解质模型（MSE）进行了热力学分析，采用响应曲面（Box-Behnken）法对硝酸预处理磷矿后的钙镁溶液脱钙工艺进行优化。实验考察了反应温度、反应时间、硫酸用量、硫酸浓度、原料液中氧化钙浓度和镁钙物质的量比等因素对脱钙反应后滤液中镁钙质量比（即镁钙比）的影响。对镁钙比影响较大的因素进行响应曲面实验设计，得出各因素与镁钙比关联的数学模型，并预测最优条件下的镁钙比。响应曲面实验结果表明：在反应温度为40 ℃，硫酸用量为理论用量的115%，氧化钙质量分数为12%时，滤液中镁钙比最高，此时预测值为16.35，实验平均值为13.52。

关键词: 响应曲面法, 硝酸钙镁溶液, 脱钙

Abstract:

In order to solve the problem that the calcium and magnesium solution is challenging to be used after nitric acid pretreatment of phosphate rock，the idea of using sulfuric acid as a decalcification agent was put forward.The thermodynamic analysis was carried out through the mixed electrolyte model（MSE） embedded in OLI Studio 11.0 system.The response surface Box-Behnken method was used to optimize the decalcification process of calcium and magnesium solution after nitric acid pretreatment of phosphate rock.The influences of reaction temperature，reaction time，dosage of sulfuric acid，sulfuric acid concentration，calcium oxide concentration，and molar ratio of magnesium to calcium in raw material on mass ratio of magnesium to calcium m（MgO）/m（CaO） in the filtrate were investigated.The response surface experiment was designed for the factors with significant influence on the m（MgO）/m（CaO），and the mathematical model between each factor and the m（MgO）/m（CaO） was obtained to predict the m（MgO）/m（CaO） under the optimal condition.The results of the response surface experiment showed that when the reaction temperature was 40 ℃，the sulfuric acid content was 115% of the theoretical content，and calcium oxide mass ratio was 12%，the m（MgO）/m（CaO） in the filtrate was the highest.The predicted value was 16.35，and the experimental value was 13.52.

Key words: response surface method, calcium and magnesium nitrate solution, decalcification

中图分类号:

TQ132

吴玉林, 吴俊虎, 杨秀山, 许德华, 张志业. 响应曲面法优化硝酸钙镁溶液脱钙工艺研究[J]. 无机盐工业, 2023, 55(6): 50-56.

WU Yulin, WU Junhu, YANG Xiushan, XU Dehua, ZHANG Zhiye. Study on optimization of decalcification process of calcium and magnesium nitrate solution by response surface method[J]. Inorganic Chemicals Industry, 2023, 55(6): 50-56.

图/表 14

表1

图1

图2

图3

图4

图5

图6

图7

图8

表2

表3

表4

图9

表5

参考文献 18

1	闫成硕.钛白酸性废水用于中低品位胶磷矿脱镁及制取湿法磷酸工艺研究［D］.上海：华东理工大学，2014.
	YAN Chengshuo.Study on process of magnesium removal of low and medium-grade phosphate ores by acid drainage and wet-process phosphoric acid production［D］.Shanghai：East China University of Science and Technology，2014.
2	肖勇，杨秀山，许德华，等.中低品位磷矿脱镁技术研究进展［J］.化工矿物与加工，2021，50（5）：42-48.
	XIAO Yong， YANG Xiushan， XU Dehua，et al.Research progress on MgO removal technology for beneficiating middle to low P₂O₅ grade phosphate rock［J］.Industrial Minerals & Processing，2021，50（5）：42-48.
3	杨晓健，胡国涛，王诗瀚.中低品位磷矿脱镁技术研究进展［J］.矿产保护与利用，2022，42（2）：67-73.
	YANG Xiaojian， HU Guotao， WANG Shihan.Research progress of magnesium removal technology from medium and low grade phosphate rocks［J］.Conservation and Utilization of Mineral Resources， 2022，42（2）：67-73.
4	肖勇，杨秀山，许德华，等.硝酸法处理中低品位高镁胶磷矿技术研究［J］.无机盐工业，2022，54（1）：71-76.
	XIAO Yong， YANG Xiushan， XU Dehua，et al.Study on treatment of medium and low grade high magnesium collophanite by nitric acid method［J］.Inorganic Chemicals Industry，2022，54（1）：71- 76.
5	杨秀山，张志业，肖勇，等.磷矿预处理的方法：中国，110357054A［P］.2019-10-22.
6	杨秀山，张志业，肖勇，等.磷矿脱镁并联产碳酸镁和碳酸钙的方法：中国，110255591A［P］.2019-09-20.
7	李杰恩，何宾宾，杨秀山，等.中低品位磷矿预处理提磷降杂技术研究［J］.无机盐工业，2020，52（4）：33-36.
	LI Jie'en， HE Binbin， YANG Xiushan，et al.Study on phosphorus extraction and impurity reduction technology for pretreatment of middle-low grade phosphate ore［J］.Inorganic Chemicals Industry，2020，52（4）：33-36.
8	周玉新，朱成，王健，等.磷矿脱镁废液制备纳米级氢氧化镁的工艺研究［J］.化工矿物与加工，2019，48（1）：27-30.
	ZHOU Yuxin， ZHU Cheng， WANG Jian，et al.Study on process for preparation of nanometer magnesium hydroxide from phosphate rock demagnetization waste liquid［J］.Industrial Minerals & Processing，2019，48（1）：27-30.
9	杨俊，刘旭，陶绍程，等.磷矿化学脱镁后液相的处理研究［J］.硫磷设计与粉体工程，2018（1）：25-27，4.
	YANG Jun， LIU Xu， TAO Shaocheng，et al.Study on treatment of liquid phase after chemically removing magnesium from phosphate rock［J］.Sulphur Phosphorus & Bulk Materials Handling Related Engineering，2018（1）：25-27，4.
10	成建，陈亚中，王晔，等.磷矿脱镁废液除杂并制备六水磷酸铵镁研究［J］.合肥工业大学学报：自然科学版，2016，39（9）：1266-1270.
	CHENG Jian， CHEN Yazhong， WANG Ye，et al.Purification of de-magging waste liquor of phosphate ore and preparation of magnesium ammonium phosphate hexahydrate［J］.Journal of Hefei University of Technology：Natural Science，2016，39（9）：1266-1270.
11	金梦园.磷矿脱镁废液中镁的分离与回收［D］.合肥：合肥工业大学，2013.
	JIN Mengyuan.Separation and recovery of magnesium from demagging liquor of phosphate ore［D］.Hefei：Hefei University of Technology，2013.
12	孔小雁，黄忠，余莹，等.磷矿脱镁废液制备氟化镁工艺研究［J］.无机盐工业，2019，51（3）：57-58，62.
	KONG Xiaoyan， HUANG Zhong， YU Ying，et al.Study on the preparation of magnesium fluoride from demagging liquor of pho-sphate ore［J］.Inorganic Chemicals Industry，2019，51（3）：57-58，62.
13	ZHANG Yu， MUHAMMED M.Solubility of calcium sulfate dihydrate in nitric acid solutions containing calcium nitrate and phosphoric acid［J］.Journal of Chemical & Engineering Data，1989，34（1）：121-124.
14	方伟成，程星星，孙常荣.响应曲面法优化污泥/粉煤灰复合陶粒滤料的制备［J］.无机盐工业，2022，54（9）：119-125，142.
	FANG Weicheng， CHENG Xingxing， SUN Changrong.Optimization of preparation of sludge/fly ash composite ceramsite filler materials by response surface methodology［J］.Inorganic Chemicals Industry，2022，54（9）：119-125，142.
15	晋艳玲，谢海云，张培，等.基于响应曲面法的方铅矿表面改性参数优化［J］.有色金属工程，2022，12（7）：117-124.
	JIN Yanling， XIE Haiyun， ZHANG Pei，et al.Optimization of surface modification parameters of galena based on response surface methodology［J］.Nonferrous Metals Engineering，2022，12（7）：117-124.
16	李朝荣，苏殊，许德华，等.磷酸二氢钙在硝酸钙-磷酸-水溶液体系中溶析结晶工艺［J］.高校化学工程学报，2021，35（4）：608-615.
	LI Chaorong， SU Shu， XU Dehua，et al.Antisolvent crystallization of monocalcium phosphate in calcium nitratephosphoric acid-water solution system［J］.Journal of Chemical Engineering of Chinese Universities，2021，35（4）：608-615.
17	黄继明，刘润清，吴思展，等.响应面法优化氯化铵焙烧浸出低品位菱锰矿工艺［J］.无机盐工业，2019，51（3）：34-37.
	HUANG Jiming， LIU Runqing， WU Sizhan，et al.Optimization of extraction process of chlorination roasting-water leaching process for low-grade rhodochrosite by response surface methodology［J］.Inorganic Chemicals Industry，2019，51（3）：34-37.
18	魏兰.响应曲面法优化聚合硫生产工艺参数［J］.无机盐工业，2020，52（9）：47-51.
	WEI Lan.Response surface methodology for optimizing production process parameters of polysulfur［J］.Inorganic Chemicals Industry，2020，52（9）：47-51.

序号	A（硫酸用量/%）	B（CaO质量分数/%）	C（反应温度/℃）	m（MgO）/m（CaO）
序号	A（硫酸用量/%）	B（CaO质量分数/%）	C（反应温度/℃）	实验值	预测值
1	105	10	60	5.95	5.74
2	105	10	60	5.27	5.74
3	105	10	60	5.96	5.74
4	105	10	60	5.94	5.74
5	105	10	60	5.58	5.74
6	105	12	80	6.99	6.58
7	105	8	80	3.47	3.01
8	105	12	40	10.42	10.88
9	105	8	40	4.08	4.49
10	115	10	80	6.61	7.01
11	95	10	80	2.74	3.20
12	115	10	40	12.61	12.14
13	95	10	40	4.24	3.84
14	115	12	60	12.26	12.26
15	95	12	60	3.59	3.54
16	115	8	60	4.55	4.61
17	95	8	60	1.24	1.23

项目	模型	A	B	C	AB	AC	BC	A²	B²	C²	残差	失拟差	纯误差	总和
均方和	156.91	73.32	49.60	16.68	7.15	5.06	1.98	4.36×10^-4	0.43	2.82	1.89	1.51	0.38	158.80
自由度	9.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	1.00	7.00	3.00	4.00	16.00
均方	17.43	73.32	49.60	16.68	7.15	5.06	1.98	4.36×10^-4	0.43	2.82	0.27	0.50	0.096
F	64.59	271.60	183.73	61.78	26.48	18.73	7.33	1.61×10^-3	1.58	10.43		5.24
P	<0.000 1	<0.000 1	<0.000 1	0.000 1	0.001 3	0.003 4	0.030 3	0.969 1	0.248 9	0.014 4		0.071 7
显著性分析	显著											不显著

硫酸用量/%	w（氧化钙）/%	反应温度/℃	反应时间/min	w（硫酸）/%	滤液镁钙质量比
硫酸用量/%	w（氧化钙）/%	反应温度/℃	反应时间/min	w（硫酸）/%	1	2	3	平均值
115	12	40	60	75	13.27	12.74	14.55	13.52
