伊利石合成磷酸硅铝分子筛及其表征

doi:10.19964/j.issn.1006-4990.2021-0566

摘要/Abstract

摘要：

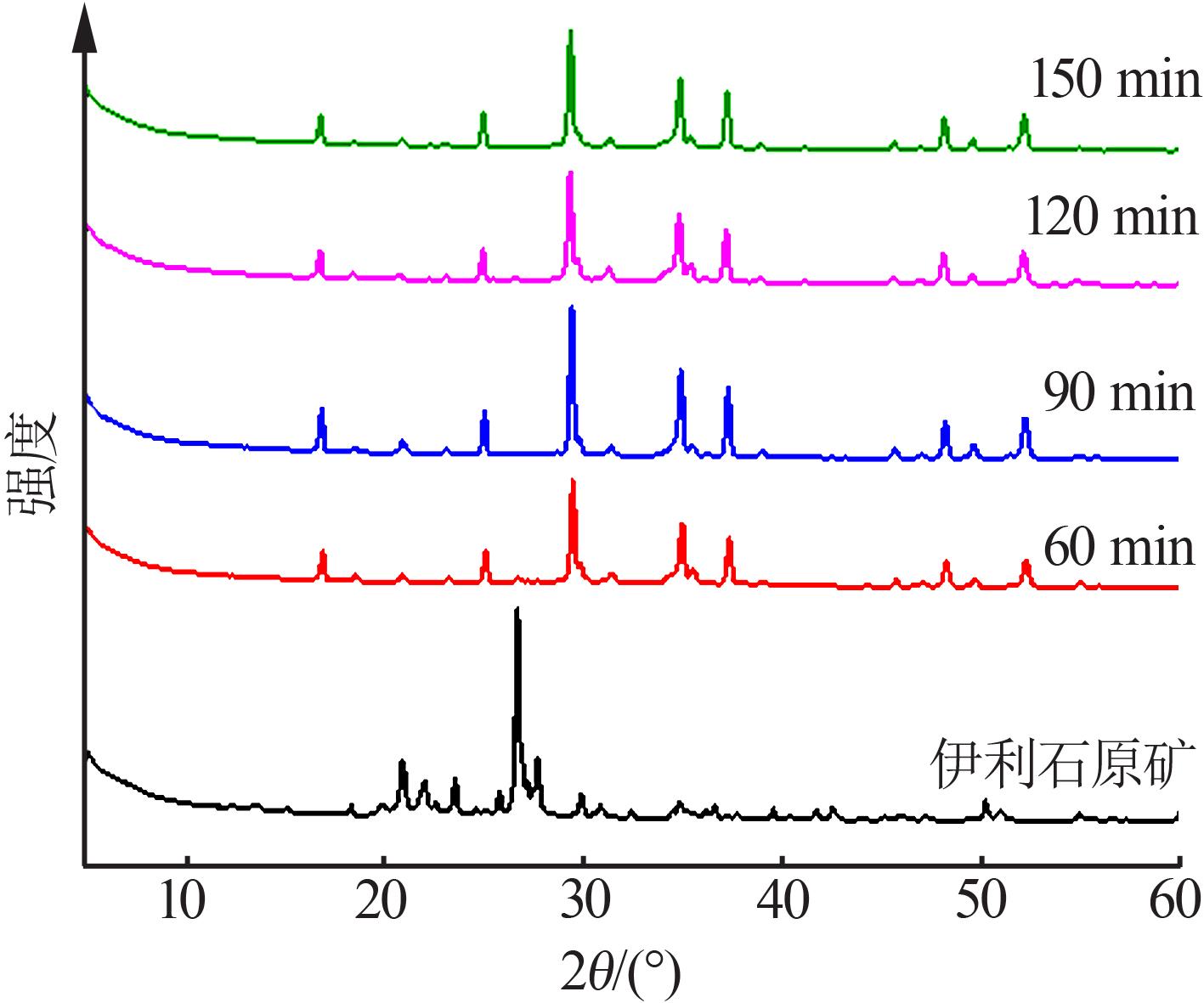

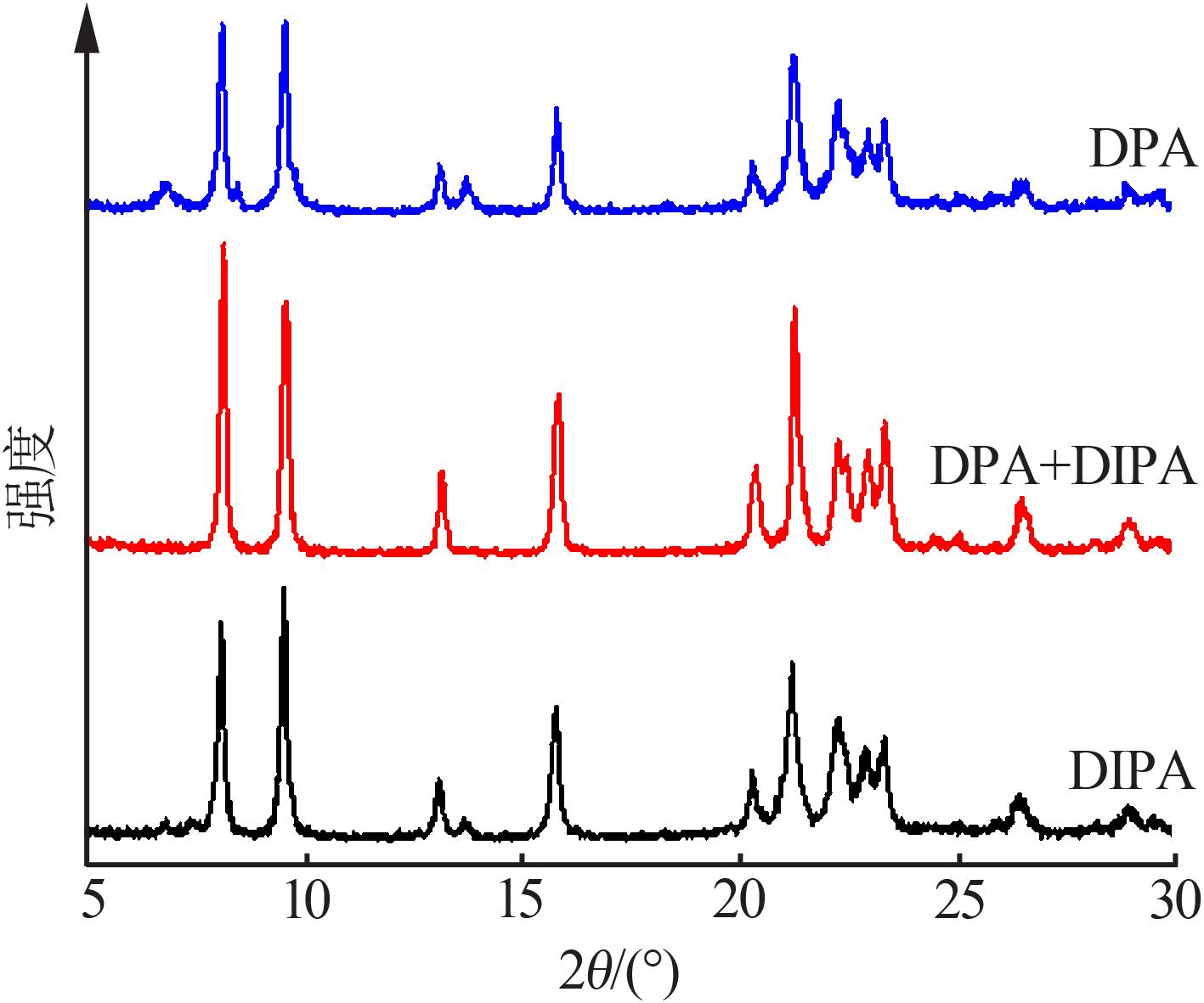

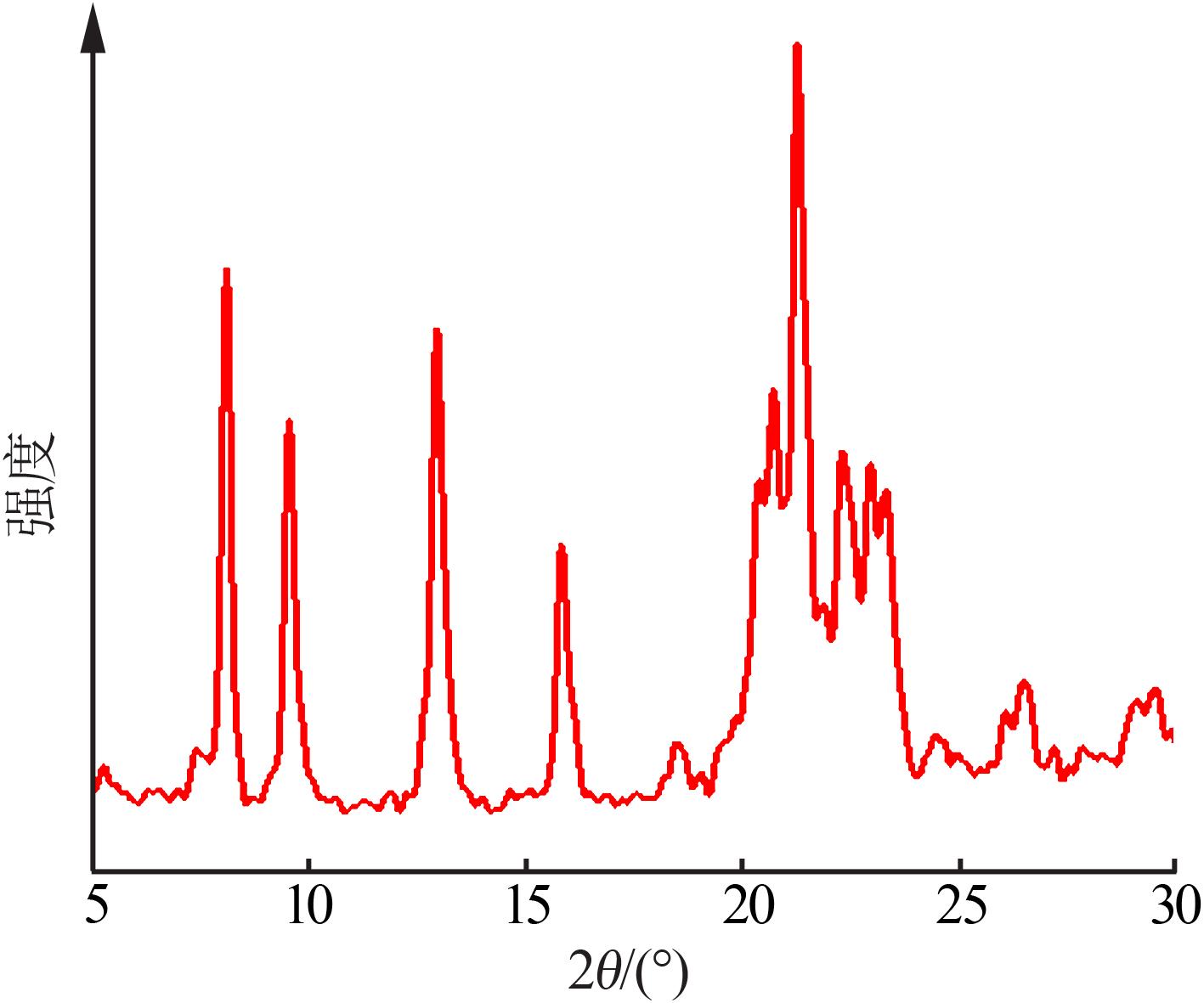

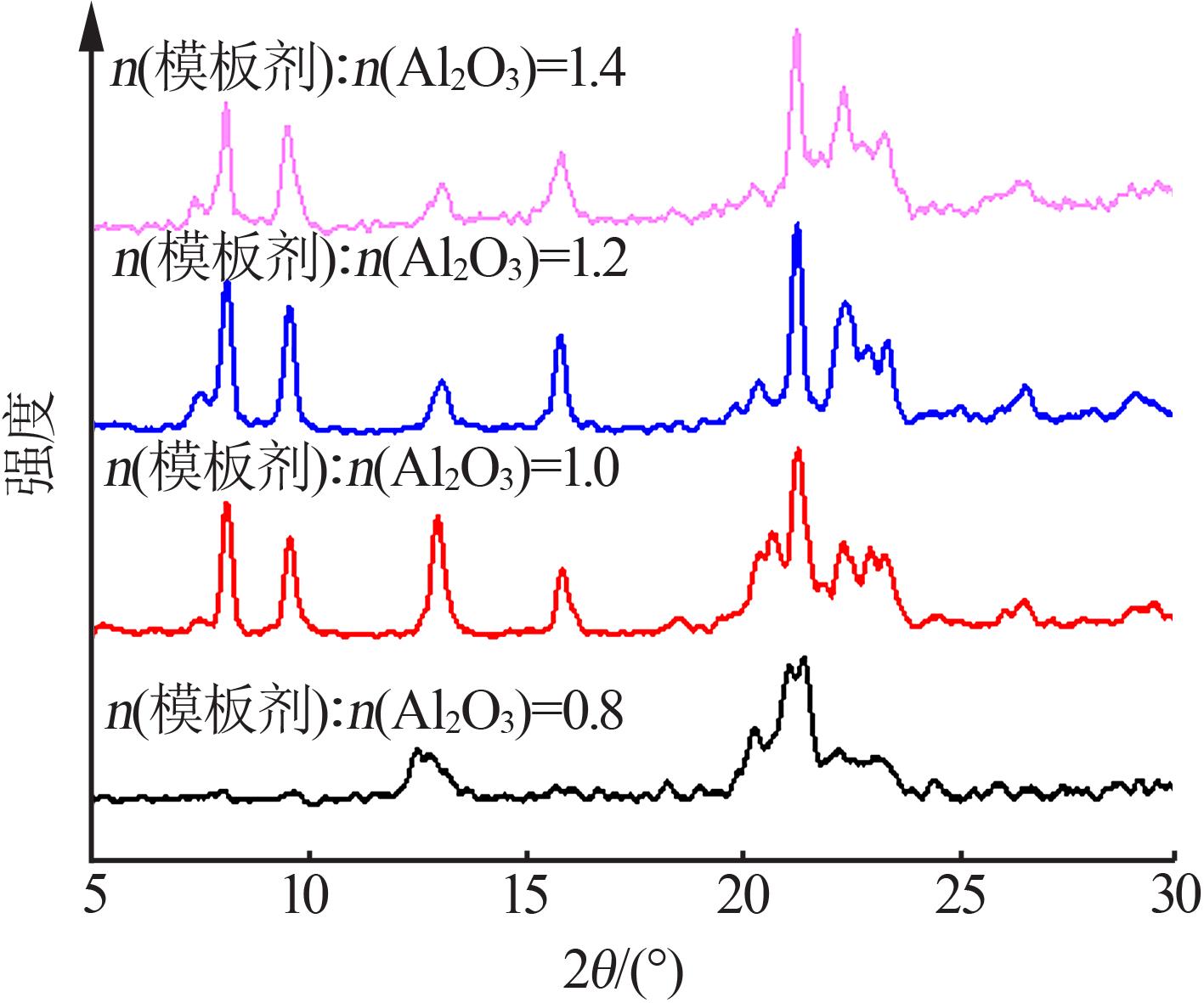

采用碱熔活化方法对伊利石进行活化，系统地考察了煅烧温度、煅烧时间、矿物粒度、矿碱质量比等条件对伊利石活化的影响；以活化伊利石为主要硅、铝源，采用水热法合成磷酸硅铝分子筛（SAPO-11），系统地考察模板剂种类、模板剂用量、投料硅铝物质的量比、晶化温度等合成条件对产物结构和性质的影响。利用X射线衍射（XRD）、N₂吸附-脱附、扫描电镜（SEM）和透射电镜（TEM）等分析手段对活化产物和合成的分子筛进行了分析表征，结果表明，伊利石的最佳碱熔活化条件为煅烧温度为800 ℃、煅烧时间为90 min、伊利石矿粒径为75 μm、矿碱质量比为1∶0.8，经活化后伊利石的晶型结构基本完全被破坏，活化产物主要是高活性的低聚合态硅铝酸盐，化学反应活性较高；在原料配比为n（三氧化二铝）∶n（五氧化二磷）∶n（模板剂）∶n（二氧化硅）∶n（水）=1∶1∶1∶0.5∶50、水热晶化温度为190 ℃、晶化时间为24 h时成功合成结晶度较高的纯相SAPO-11分子筛，合成的SAPO-11分子筛具有较大的比表面积，样品主要由粒径为1~3 μm的椭球状颗粒组成，该合成方法丰富了磷酸硅铝（SAPO）分子筛的原料来源，拓展了中国伊利石的高附加值利用途径。

关键词: 伊利石, 碱熔活化, SAPO-11分子筛, 磷酸硅铝

Abstract:

Illite was activated by alkali fusion activation method，and the effect of calcination temperature，calcination time，mineral particle size，and mineral?alkali ratio on the activation of illite was systematically investigated.SAPO-11 molecular sieve was synthesized by hydrothermal method with activated illite as the main silicon and aluminum sources.The effect of synthesis conditions such as the type of template，the amount of template，the feeding Si/Al molar ratio and crystallization temperature on the structure and properties of the product was systematically investigated.XRD，N₂ adsorption-desorption，SEM and TEM were used to analyze and characterize the activated products and synthesized molecular sieves.The results showed that the optimal alkali fusion activation conditions of illite were calcination temperature of 800 °C，calcination time of 90 min，illite particle size of 75 μm，and ore?base mass ratio of 1∶0.8.After activation，the crystal structure of illite was basically completely destroyed.The activated products were mainly high?activity low?polymerized silicate aluminates with high chemical reactivity.When n（Al₂O₃）∶n（P₂O₅）∶n（template）∶n（SiO₂）∶n（H₂O） was 1∶1∶1∶0.5∶50，the hydrothermal crystallization temperature was 190 °C，and the crystallization time was 24 h，the pure SAPO-11 molecular sieve with high crystallinity was successfully synthesized.The synthesized SAPO-11 molecular sieve had large specific surface area，and the sample was mainly composed of ellipsoidal particles with particle size of 1~3 μm.This synthesis method enriched the raw material source of SAPO molecular sieve，and expanded the high value?added utilization way of illite in China.

Key words: illite, alkali fusion activation, SAPO-11 molecular sieve, silicoaluminophosphate

中图分类号:

TQ127.2

芦静,陈治平,李建伟,瞿颖,周文武,杨志远,周安宁. 伊利石合成磷酸硅铝分子筛及其表征[J]. 无机盐工业, 2022, 54(5): 144-150.

LU Jing,CHEN Zhiping,LI Jianwei,QU Ying,ZHOU Wenwu,YANG Zhiyuan,ZHOU Anning. Synthesis and characterization of silicoaluminophosphate molecular sieve from illite[J]. Inorganic Chemicals Industry, 2022, 54(5): 144-150.

图/表 14

表1

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

表2

图12

参考文献 32

1	SEDMALE G， RANDERS M， RUNDANS M，et al.Application of differently treated illite and illite clay samples for the development of ceramics［J］.Applied Clay Science，2017，146：397-403.
2	王志清，樊玉萍，董宪姝，等.高分子絮凝剂与伊利石颗粒的吸附特性研究［J］.矿业研究与开发，2020，40（11）：136-141.
	WANG Zhiqing， FAN Yuping， DONG Xianshu，et al.Study on adsorption characteristics of polymer flocculant and illite particles［J］.Mining Research and Development，2020，40（11）：136-141.
3	历新宇，姜男哲，孟万.助剂焙烧伊利石高效释钾及其反应动力学［J］.硅酸盐学报，2017，45（11）：1686-1691.
	LI Xinyu， JIANG Nanzhe， MENG Wan.Efficient release of potassium from illite by additive⁃assisted roasting and its kinetic process［J］.Journal of the Chinese Ceramic Society，2017，45（11）：1686-1691.
4	ISHIKAWA N K， KUWATA M， ITO A，et al.Effect of pH and chemical composition of solution on sorption and retention of cesium by feldspar，illite，and zeolite as cesium sorbent from landfill leachate［J］.Soil Science，2017，182（2）：63-68.
5	GU B W， HONG S H， LEE Changgu，et al.The feasibility of using bentonite，illite，and zeolite as capping materials to stabilize nutri⁃
	ents and interrupt their release from contaminated lake sedimen⁃
	ts［J］.Chemosphere，2019，219：217-226.
6	孙文，王高锋，王珊，等.伊利石选矿提纯及精矿理化性能研究［J］.非金属矿，2016，39（1）：81-83.
	SUN Wen， WANG Gaofeng， WANG Shan，et al.Research on illite purification process and characterization of physicochemical properties of the concentrate［J］.Non-Metallic Mines，2016，39（1）：81-83.
7	崔家庆，冯国瑞，姜海纳，等.蒙脱石-伊利石掺杂矿物吸水特性试验研究［J］.矿业研究与开发，2019，39（12）：104-108.
	CUI Jiaqing， FENG Guorui， JIANG Haina，et al.Experimental researchon water absorption characteristics of mixing mineral with montomorillonite and illite［J］.Mining Research and Development，2019，39（12）：104-108.
8	王高锋，王珊，孙文，等.伊利石酸浸除铁增白试验研究［J］.硅酸盐通报，2016，35（4）：1301-1305.
	WANG Gaofeng， WANG Shan， SUN Wen，et al.Experimental research on bleaching of illite by acid leaching［J］.Bulletin of the Chinese Ceramic Society，2016，35（4）：1301-1305.
9	毛艳丽，牛云峰，吴俊峰，等.磁性伊利石表面分子印迹材料的制备及其对环丙沙星识别特性研究［J］.分析化学，2016，44（6）：915-922.
	MAO Yanli， NIU Yunfeng， WU Junfeng，et al.Selective recognition of ciprofloxacin from aqueous solution by molecularly imprinted polymers based on magnetic illite［J］.Chinese Journal of Analytical Chemistry，2016，44（6）：915-922.
10	LIU Yu， HAN Shunyu， GUAN Dongdong，et al.Rapid green synthesis of ZSM-5 zeolite from leached illite clay［J］.Microporous and Mesoporous Materials，2019，280：324-330.
11	历新宇，许景哲，姜男哲.以天然硅铝质黏土矿物为原料制备沸石分子筛及其应用［J］.硅酸盐学报，2021，49（3）：572-580.
	LI Xinyu， XU Jingzhe， JIANG Nanzhe.Synthesis and application of zeolite from natural silicoaluminous clay minera［J］.Journal of the Chinese Ceramic Society，2021，49（3）：572-580.
12	BACCOUCHE A， SRASRA E， MAAOUI M E.Preparation of Na-P1 and sodalite octahydrate zeolites from interstratified illite⁃sm⁃
	ectite［J］.Applied Clay Science，1998，13（4）：255-273.
13	石慧男.以天然矿物伊利石为原料制备沸石分子筛［D］.延吉：延边大学，2018.
	SHI Huinan.Preparation of zeolite molecular sieves from natural mineral illite［D］.Yanji：Yanbian University，2018.
14	端木合顺，杨立玲.以伊利石合成4A分子筛的实验研究［J］.无机盐工业，2005，37（7）：26-27.
	DUANMU Heshun， YANG Liling.Study on the synthesizing 4A
	molecular sieve with illite［J］.Inorganic Chemicals Industry，2005，37（7）：26-27.
15	李晓敏，寇晓威.东辽县宴平伊利石制取钾肥及4A沸石试验研究［J］.非金属矿，2001，24（5）：45-46.
	LI Xiaomin， KOU Xiaowei.Experimental research on preparation of potash fertilizer and 4A zeolite from YangPing illite in Dongliao
	county［J］.Non-Metallic Mines，2001，24（5）：45-46.
16	MEZNI M， HAMZAOUI A， HAMDI N，et al.Synthesis of zeolites from the low⁃grade Tunisian natural illite by two different methods［J］.Applied Clay Science，2011，52（3）：209-218.
17	REYES C A ROS， VARGAS FIALLO L Y.Application of illite-
	and kaolinite⁃rich clays in the synthesis of zeolites for wastewater treatment［M］∥Earth and Environmental Sciences：InTech，2011. Doi：10.5772/25895 .
18	马玉南，严春杰，仇秀梅，等.含伊利石的高岭土制备4A沸石分子筛的方法：中国，102807231A［P］.2012-12-05.
	MA Yunan， YAN Chunjie， QIU Xiumei，et al.Preparation of 4A zeolite molecular sieve from kaolin containing illite：CN，102807231A［P］.2012-12-05.
19	马玉南，严春杰，仇秀梅，等.含伊利石的高岭土制备13X沸石分子筛的方法：中国，103073023A［P］.2013-05-01.
	MA Yunan， YAN Chunjie， QIU Xiumei，et al.Preparation of 13X zeolite molecular sieve from kaolin containing illite：CN，103073023A［P］.2013-05-01.
20	邱峰.某伊利石矿合成丝光沸石分子筛的实验研究［D］.赣州：江西理工大学，2017.
	QIU Feng.An experimental synthesis of mordenite with illite［D］.Gan Zhou：Jiangxi university of science and technology，2017.
21	CHEN Shuang， GUAN Dongdong， ZHANG Yu，et al.Composition and kinetic study on template- and solvent⁃free synthesis of ZSM-
22	using leached illite clay［J］.Microporous and Mesoporous Materials，2019，285：170-177.
23	刘宇.以酸洗伊利石为原料合成ZSM-5分子筛催化剂［D］.延吉：延边大学，2019.
	LIU Yu.Synthesis of ZSM-5 zeolite catalysts from leached illite clay［D］.Yanji：Yanbian University，2019.
24	HAN Shunyu， LIU Yu， YIN Chengri，et al.Fast synthesis of submicron ZSM-5 zeolite from leached illite clay using a seed⁃assis⁃
	ted method［J］.Microporous and Mesoporous Materials，2019， 275：223-228.
25	SIRINWARANON P， ATONG D， SRICHAROENCHAIKUL V.Gasification of torrefied cassava rhizome with Ni/MCM-41 catalyst derived from illite waste［J］.Energy Reports，2020，6：537-
547
27	YUE Yuanyuan， LIU Haiyan， ZHOU Yanni，et al.Pure-phase zeolite beta synthesized from natural aluminosilicate minerals and its catalytic application for esterification［J］.Applied Clay Science，2016，126：1-6.
26	周慧，王晓丽，田芳.煤系固体废弃物合成P型分子筛的研究进展［J］.应用化工，2021，50（5）：1382-1386，1394.
	ZHOU Hui， WANG Xiaoli， TIAN Fang.Research progress of P zeolite from solid waste of coal measures［J］.Applied Chemical Industry，2021，50（5）：1382-1386，1394.
29	LIU Haiyan， SHEN Tong， WANG Wanwan，et al.From natural aluminosilicate minerals to zeolites：Synthesis of ZSM-5 from rectorites activated via different methods［J］.Applied Clay Science，2015，115：201-211.
28	NIEMINEN V， KUMAR N， HEIKKILÄ T，et al.Isomerization of 1-butene over SAPO-11 catalysts synthesized by varying synthesis time and silica sources［J］.Applied Catalysis A：General，2004，259（2）：227-234.
31	孙旺，郑诗礼，张亦飞，等.NaOH亚熔盐法处理拜尔法赤泥的铝硅行为［J］.过程工程学报，2008，8（6）：1148-1152.
	SUN Wang， ZHENG Shili， ZHANG Yifei，et al.Behavior of Al and Si in bayer red mud processed by NaOH sub⁃molten salt［J］.The Chinese Journal of Process Engineering，2008，8（6）：1148-1152.
30	杨建利，杜美利，于春侠，等.煤矸石制备4A分子筛的研究［J］.西安科技大学学报，2013，33（1）：61-65.
	YANG Jianli， DU Meili， YU Chunxia，et al.Preparation of molecular sieve using coal gangue［J］.Journal of Xi'an University of Science and Technology，2013，33（1）：61-65.
33	孔德顺，艾德春，李志，等.煤系高岭土碱熔-水热晶化合成4A沸石分子筛［J］.硅酸盐通报，2011，30（2）：336-340.
	KONG Deshun， AI Dechun， LI Zhi，et al.Synthesis of 4A molecular sieves from coal series Kaolin by alkali melting activation and hydrothermal crystallization［J］.Bulletin of the Chinese Ceramic Society，2011，30（2）：336-340.
32	YOSHIKAWA M， WAGNER P， LOVALLO M，et al.Synthesis，characterization，and structure solution of CIT-5，a new，high⁃silica，extra⁃large⁃pore molecular sieve［J］.The Journal of Physical Chemistry B，1998，102（37）：7139-7147.

组成	物质的量分数/%	组成	物质的量分数/%
Al₂O₃	9.72	K₂O	2.89
SiO₂	85.32	其他	2.07

样品	BET比表面积/（m²·g^-1）				孔容/（cm³·g^-1）
样品	S_BET	S_mic	S_ext		V_Tot	V_mic	V_mes
SAPO-11	72.9	38.4	34.5		0.06	0.02	0.04
