高化学需氧量工业废盐炭化除杂及精制工艺研究

doi:10.19964/j.issn.1006-4990.2022-0669

摘要/Abstract

摘要：

研究了炭化处理消除高化学需氧量（COD）工业废盐中的有机污染物，并实现废盐的精制。主要考察了炭化气氛、炭化反应温度、反应时间、料层厚度和废盐含水率等因素对炭化过程有机物脱除效果和炭化盐形态的影响。当原始废盐水溶性COD含量为6 680 mg/kg、含水率为0.85%（质量分数）时，正交实验结果表明，炭化温度相比炭化反应时间、炭化气氛和料层厚度对炭化过程有机物的脱除效果具有更高的显著值。单因素实验结果表明，采用空气气氛下炭化、炭化反应温度为575 ℃、料层厚度为25 mm、炭化时间为1 h时，其水溶性COD的残留量平均值为87.36 mg/kg，去除率可达到98%以上；质量分数为20%的盐溶液色度值由975.4降至13.5，经净化精制所得的硫酸钠产品满足GB/T 6009—2014《工业无水硫酸钠》Ⅰ类一等品标准要求。

关键词: 工业废盐, 有机污染物, 炭化, 化学需氧量, 资源化, 碳酸钠

Abstract:

Removal of organic pollutants in high COD industrial waste salt by carbonization was studied，and the purification of waste salt was realized.The effects of carbonization atmosphere，carbonization reaction temperature，reaction time，material layer thickness and waste salt moisture content on the removal of organics and the morphology of carbonized salts were investigated.When raw waste salt was with water soluble COD of 6 680 mg/kg and water content of 0.85%，the orthogonal experiment results showed that the carbonization temperature had a higher significant value for the removal of carbonized organics than the carbonization reaction time，carbonization atmosphere and material layer thickness.The results of single factor experiment showed that the average residual amount of water-soluble COD was 87.36 mg/kg，and the removal rate could reach more than 98% under the conditions of air atmosphere，carbonization temperature of 575 ℃，thickness of 25 mm，and carbonization time of 1 h.At the same time，the chromaticity value of 20% salt solution was reduced from 975.4 to 13.5，and the sodium sulfate product obtained through purification and refining met the class I first grade standard of Industrial Anhydrous Sodium Sulfate（GB/T 6009—2014）.

Key words: industrial waste salt, organic pollutant, carbonization, COD, recovery, sodium sulfate

中图分类号:

TQ131.12

周兆安, 李俊, 刘小文, 周爱青, 毛谙章. 高化学需氧量工业废盐炭化除杂及精制工艺研究[J]. 无机盐工业, 2023, 55(9): 100-105.

ZHOU Zhaoan, LI Jun, LIU Xiaowen, ZHOU Aiqing, MAO Anzhang. Study on carbonization and purification process of high COD industrial waste salt[J]. Inorganic Chemicals Industry, 2023, 55(9): 100-105.

图/表 17

表1

表2

表3

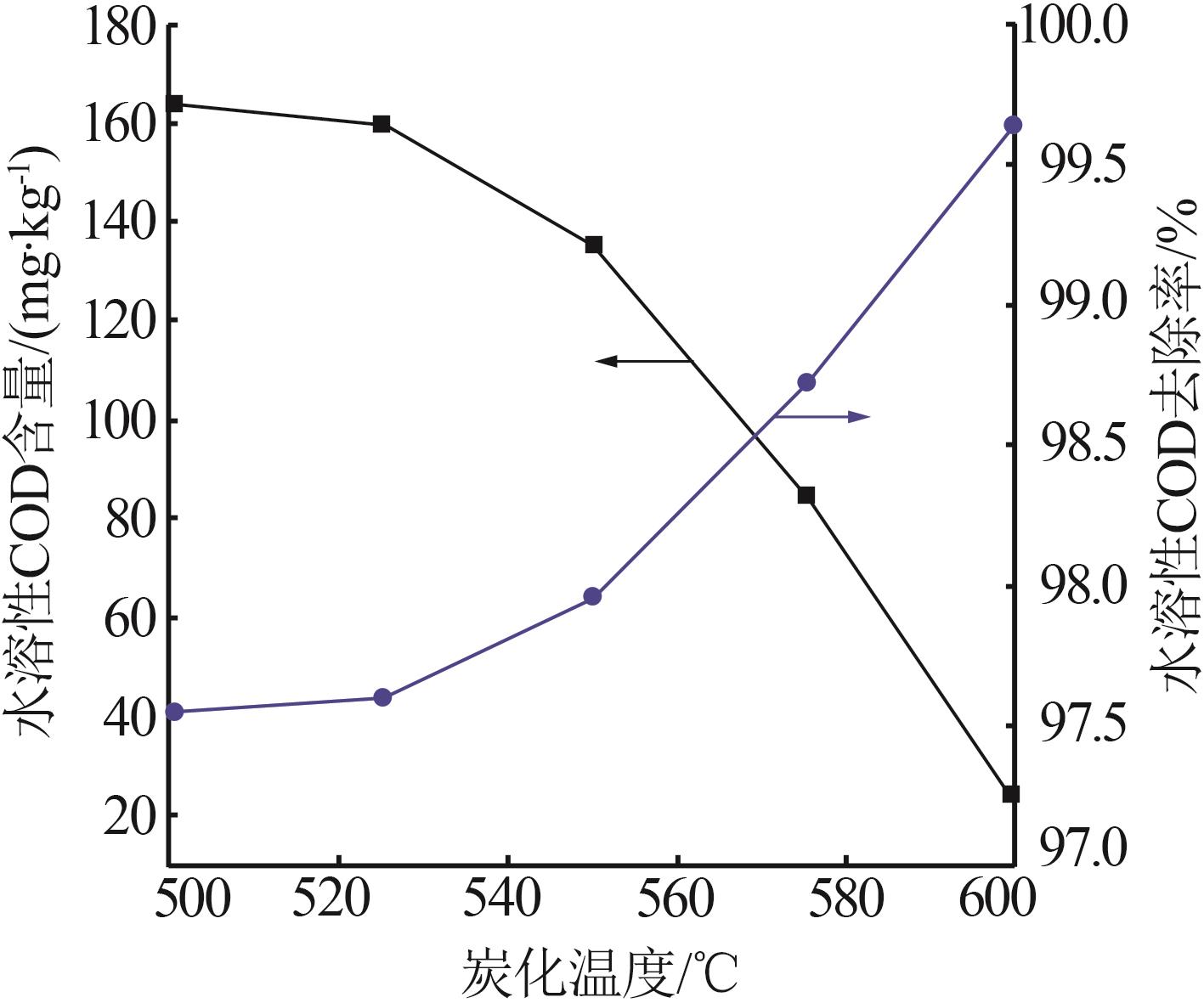

图1

表4

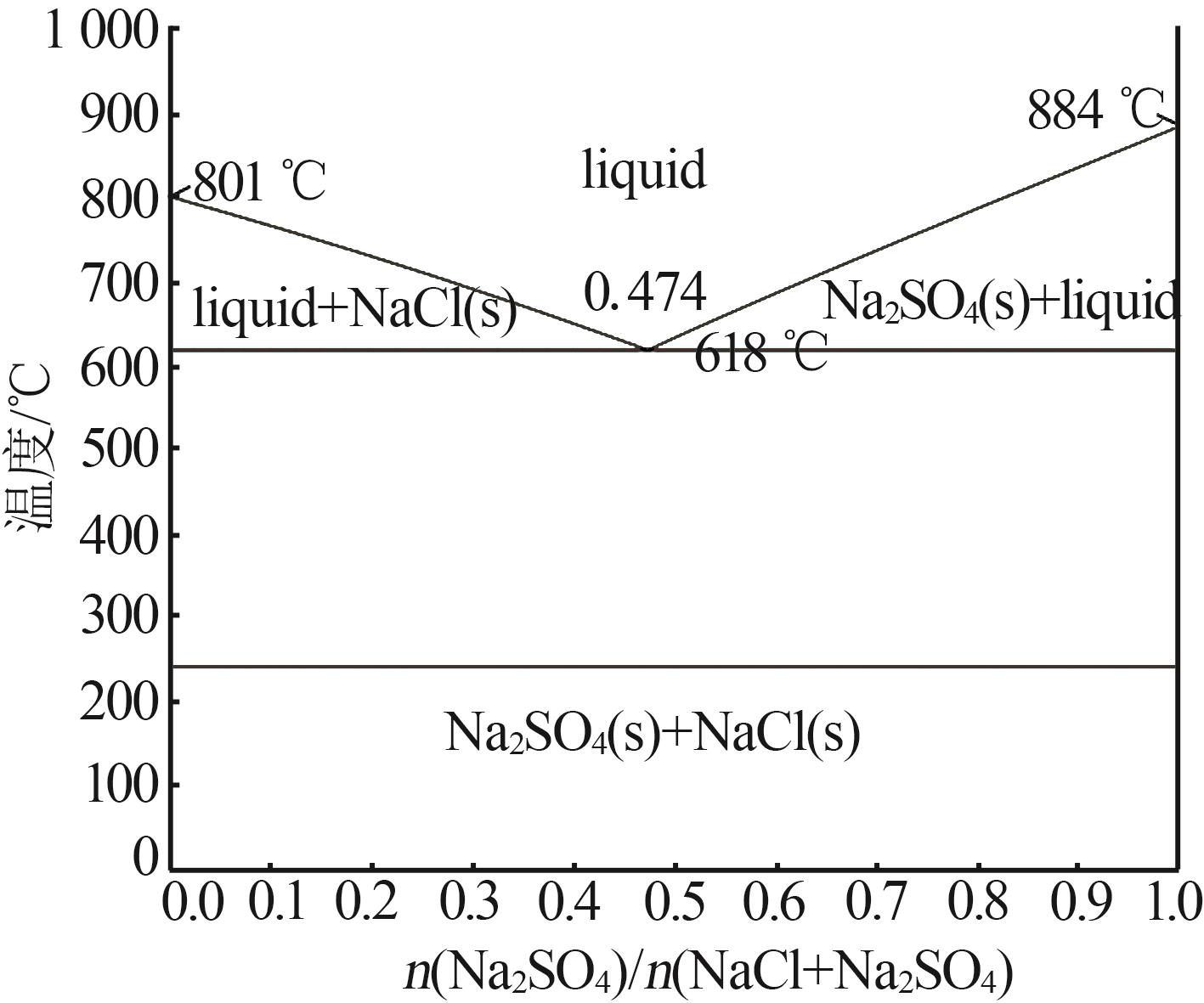

图2

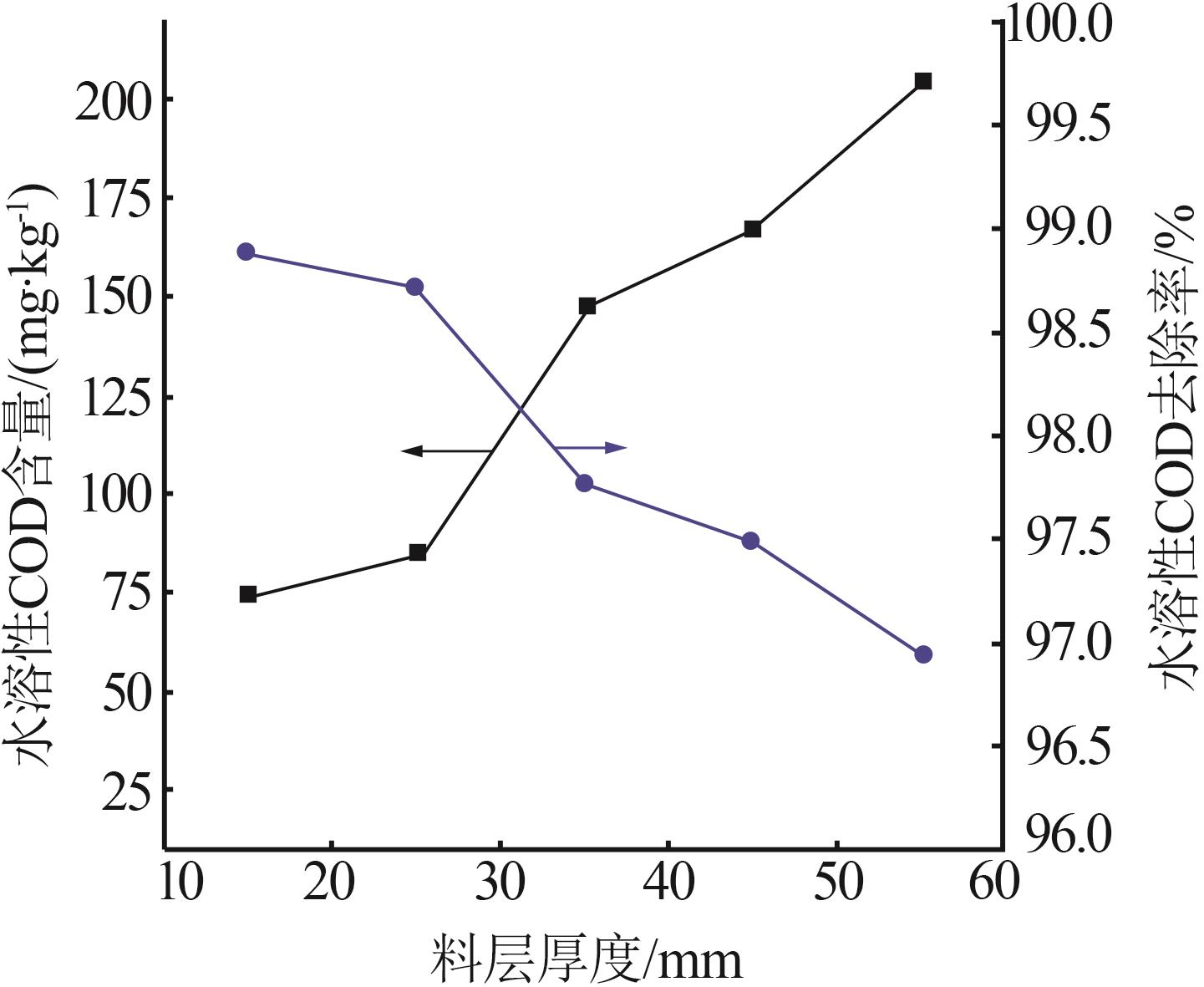

图3

表5

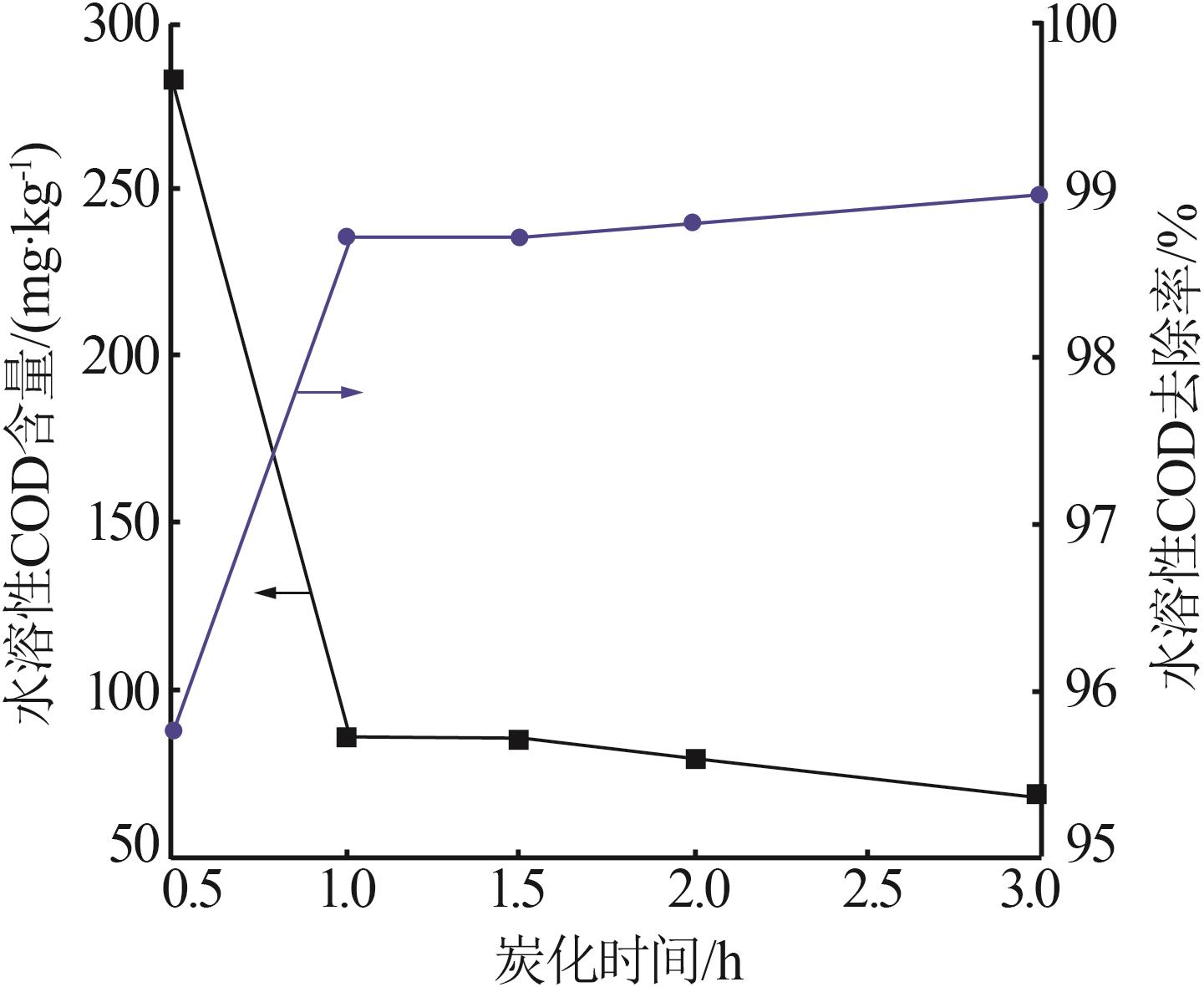

图4

表6

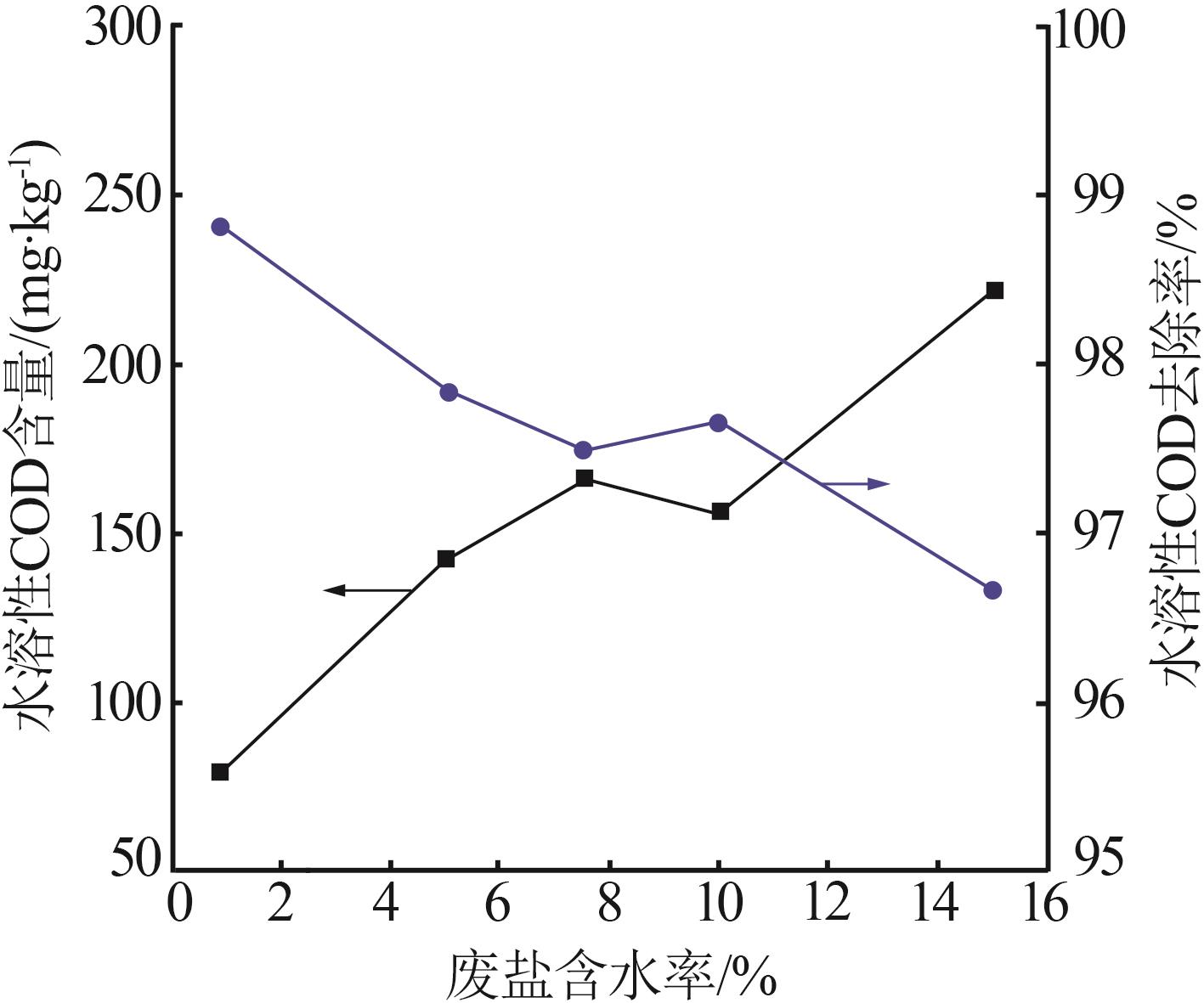

图5

表7

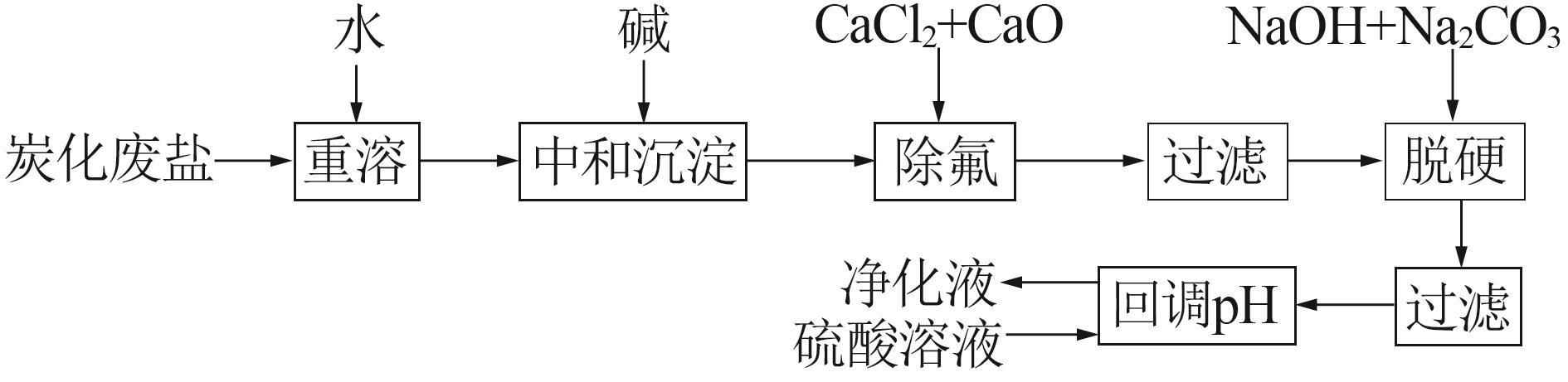

图6

表8

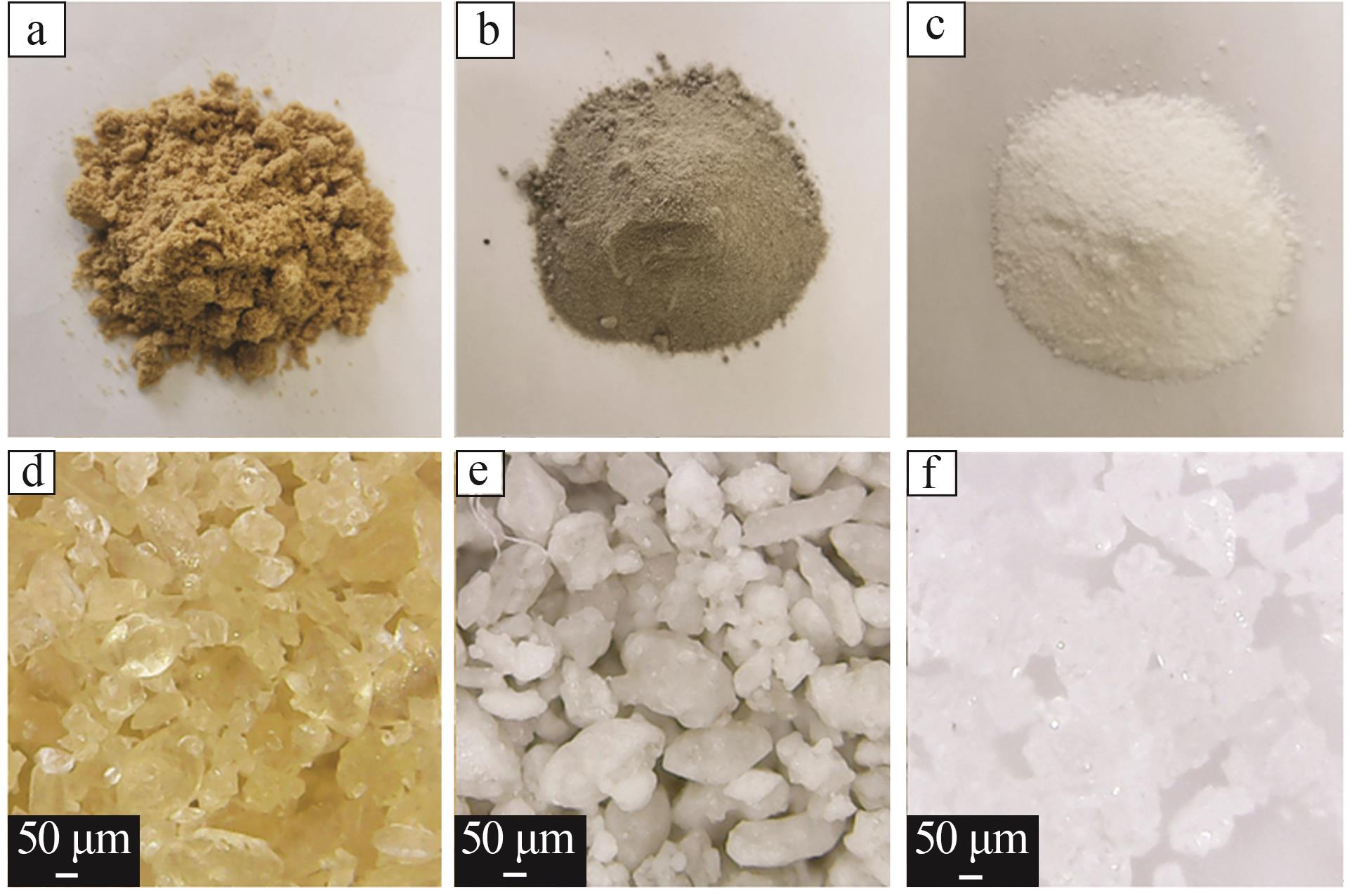

图7

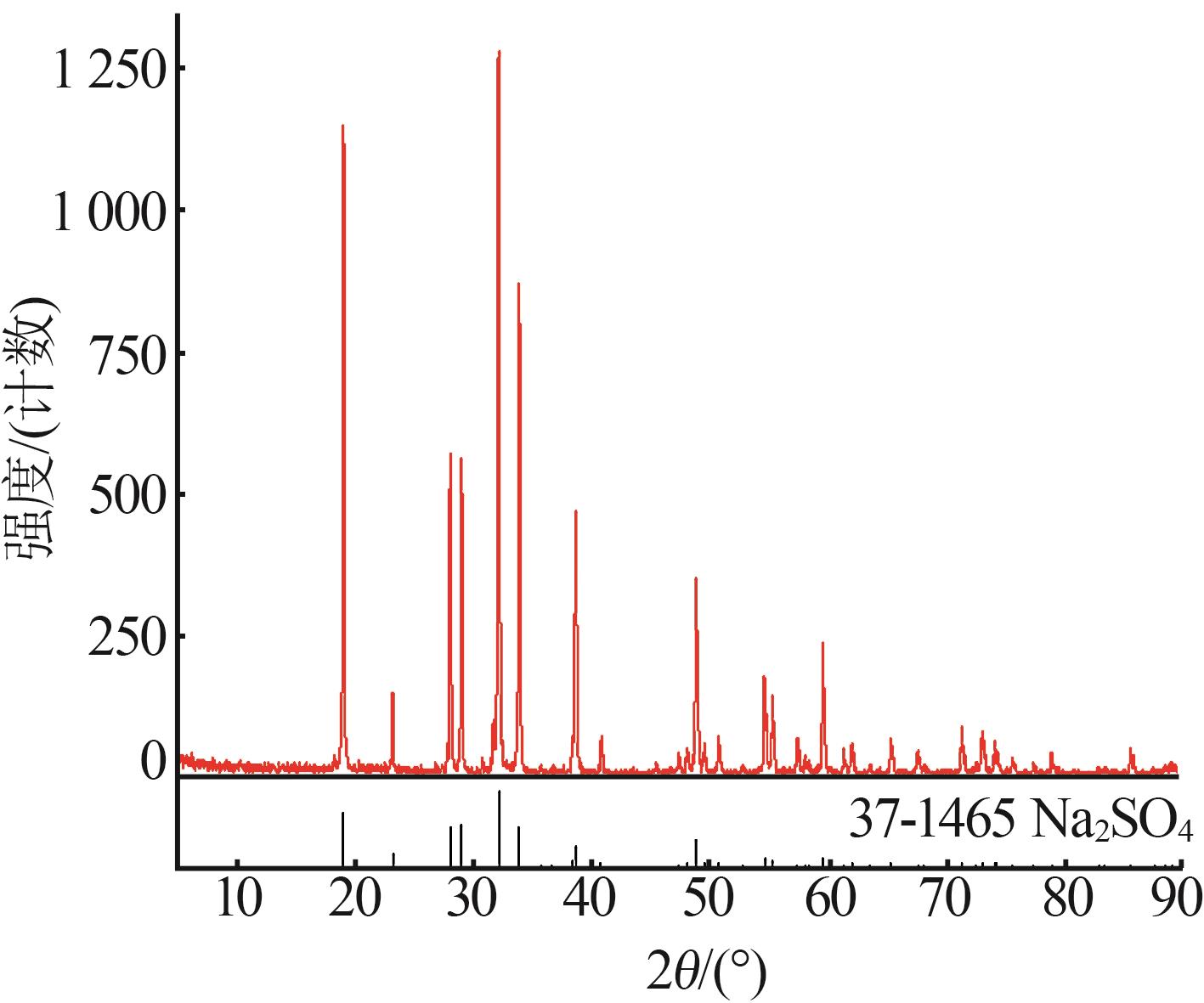

图8

表9

参考文献 11

1	李彦伟，陈洪法，张树立，等.废盐处置工艺与设备解析［J］.中国新技术新产品，2021（2）：122-124.
	LI Yanwei， CHEN Hongfa， ZHANG Shuli，et al.Analysis of waste salt disposal technology and equipment［J］.China New Technologies and New Products，2021（2）：122-124.
2	吴骞，袁文蛟，王洁，等.工业废盐热处理技术研究进展［J］.环境工程技术学报，2022，12（5）：1668-1680.
	WU Qian， YUAN Wenjiao， WANG Jie，et al.Research progress of industrial waste salt thermal treatment technologies［J］.Journal of Environmental Engineering Technology，2022，12（5）：1668-1680.
3	周海云，鲍业闯，包健，等.工业废盐处理处置现状研究进展［J］.环境科技，2020，33（2）：70-75.
	ZHOU Haiyun， BAO Yechuang， BAO Jian，et al.Research progress on status quo of industrial waste salt treatment and dispo-sal［J］.Environmental Science and Technology，2020，33（2）：70-75.
4	丁志广，郭键柄，卢超.化工废盐无害化处理的实验研究［J］.无机盐工业，2020，52（2）：58-61.
	DING Zhiguang， GUO Jianbing， LU Chao.Experimental study on harmless disposal of chemical waste salts［J］.Inorganic Chemicals Industry，2020，52（2）：58-61.
5	杨文振，熊萍，孙秀云，等.医药废硫酸钠盐燃烧特性及低温炭化除杂研究［J］.无机盐工业，2021，53（9）：76-82.
	YANG Wenzhen， XIONG Ping， SUN Xiuyun，et al.Study on combustion characteristics of waste pharmaceutical Na₂SO₄ and impurity removal by low-temperature carbonization［J］.Inorganic Che-Industry micals，2021，53（9）：76-82.
6	高若峰.基于流化床的工业废盐有机物脱除的热处理机理研究［D］.杭州：浙江大学，2020.
	GAO Ruofeng.Study on heat treatment mechanism of removing organic matter from industrial waste salt based on fluidized bed［D］.Hangzhou：Zhejiang University，2020.
7	李宁宇，孙晓蕾，邹明璟，等.医药副产含磷废盐的提纯研究［J］.无机盐工业，2021，53（3）：73-77.
	LI Ningyu， SUN Xiaolei， ZOU Mingjing，et al.Study on purification of phosphorus waste salt produced by medicine［J］.Inorganic Chemicals Industry，2021，53（3）：73-77.
8	李志国，赵志刚，梁海.氰乙酸及副产氯化钠提纯工艺研究［J］.精细与专用化学品，2019，27（6）：16-18.
	LI Zhiguo， ZHAO Zhigang， LIANG Hai.Purification technology of cyanoacetic acid and by-product sodium chloride［J］.Fine and Specialty Chemicals，2019，27（6）：16-18.
9	周国娥，钟红梅，梁美东.水合肼副产盐渣制小苏打新工艺研究［J］.无机盐工业，2017，49（6）：53-55.
	ZHOU Guoe， ZHONG Hongmei， LIANG Meidong.Research on new production process of baking soda with by-produced salt waste in hydrazine hydrate production［J］.Inorganic Chemicals Industry，2017，49（6）：53-55.
10	张旭，张军，马宝刚，等.电氧化技术资源化处理工业废盐的中试应用［J］.农药，2022，61（8）：573-575，579.
	ZHANG Xu， ZHANG Jun， MA Baogang，et al.Pilot scale application of electrooxidation technology for resource treatment of industrial waste salt［J］.Agrochemicals，2022，61（8）：573-575， 579.
11	CAO Min， LIU Li， YU Zhongfen，et al.Studies on the corrosion behavior of Fe-20Cr alloy in NaCl solution spray at 600 ℃［J］.Corrosion Science，2018，133：165-177.

	炭化气氛	反应温度/°C	停留时间/h	料层厚度/mm	水溶性COD去除率/%
1	空气	400	1	15	89.22
2	空气	500	2	25	94.31
3	空气	600	3	35	100.00
4	还原	400	2	35	81.44
5	还原	500	3	15	94.61
6	还原	600	1	25	99.70
7	惰性（N₂）	400	3	25	87.57
8	惰性（N₂）	500	1	35	92.66
9	惰性（N₂）	600	2	15	99.55

因素水平分析	因素
因素水平分析	炭化气氛	炭化温度	炭化时间	料层厚度
影响显著值由大到小依次为	炭化温度、料层厚度、炭化气氛、炭化时间
K1	283.533	258.234	281.587	283.383
K2	275.749	281.587	275.299	281.587
K3	279.790	299.251	282.186	274.102
k1	94.511	86.078	93.862	94.461
k2	91.916	93.862	91.766	93.862
k3	93.263	99.750	94.062	91.367
R（K）	7.784	41.018	6.886	9.281

炭化温度/℃	炭化盐白度/%	实验现象
500	11.2	未结块
525	15.5	未结块
550	22.5	未结块
575	27.1	未结块
600	39.2	少量结块，稍硬
625	未检测	烧融并结块

料层厚度/mm	炭化盐白度/%	实验现象
15	28.2	未结块
25	27.1	未结块
35	24.6	未结块
45	25.2	未结块
55	25.1	未结块

炭化时间/h	炭化盐白度/%	实验现象
0.5	10.4	未结块
1.0	27.1	未结块
1.5	30.9	未结块
2.0	32.9	未结块
3.0	36.1	未结块

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
