从工业硅渣中回收硅和铝的研究

doi:10.19964/j.issn.1006-4990.2022-0664

摘要/Abstract

摘要：

工业硅渣主要成分为硅、铝、钙三元氧化物及少量单质硅，其他杂质含量极少，可以作为制备高品质分子筛的原料。采用“苏打焙烧-碱浸”工艺从工业硅渣中提取硅酸钠和铝酸钠溶液，考察焙烧时间、焙烧温度、碳酸钠加入量对硅、铝浸出率的影响。结果表明：在焙烧温度为800 ℃、焙烧时间为30 min、碳酸钠加入量为理论量1.1倍的优化条件下，硅、铝转换率高，碱浸出时硅、铝的浸出率分别为82.34%和67.10%。该工艺可行，解决了工业硅废渣堆存问题，同时带来可观经济效益。

关键词: 工业硅渣, 硅酸钠, 铝酸钠, 苏打焙烧, 浸出

Abstract:

The industrial silicon slag is mainly composed of silicon，aluminum，calcium ternary oxides and a small amount of silicon.The content of other impurities is extremely rare.It can be used as the raw material for high-quality molecular sieve.Sodium silicate and sodium aluminate solution were extracted from industrial silicon slag by "baking soda alkali leaching" process.The effects of calcination time，calcination temperature and sodium carbonate addition on the leach rate of silicon and aluminum were investigated.The results showed that under the optimum conditions of calcination temperature of 800 ℃，calcination time of 30 min and 1.1 times of the theoretical amount of sodium carbonate，the conversion rate of silicon and aluminum was high，and the leach rates of silicon and aluminum in alkali leaching were 82.34% and 67.10% respectively.The process was feasible，which solved the problem of industrial silicon waste residue stockpiling and brings considerable economic benefits.

Key words: industrial silicon slag, sodium silicate, sodium aluminate, soda roasted, leaching

中图分类号:

TQ127.2

罗文波, 李恒, 吕钧, 杨林光, 赵兴凡, 龙潇. 从工业硅渣中回收硅和铝的研究[J]. 无机盐工业, 2023, 55(9): 94-99.

LUO Wenbo, LI Heng, LÜ Jun, YANG Linguang, ZHAO Xingfan, LONG Xiao. Study on recovery of silicon and aluminum from industrial silicon slag[J]. Inorganic Chemicals Industry, 2023, 55(9): 94-99.

图/表 14

表1

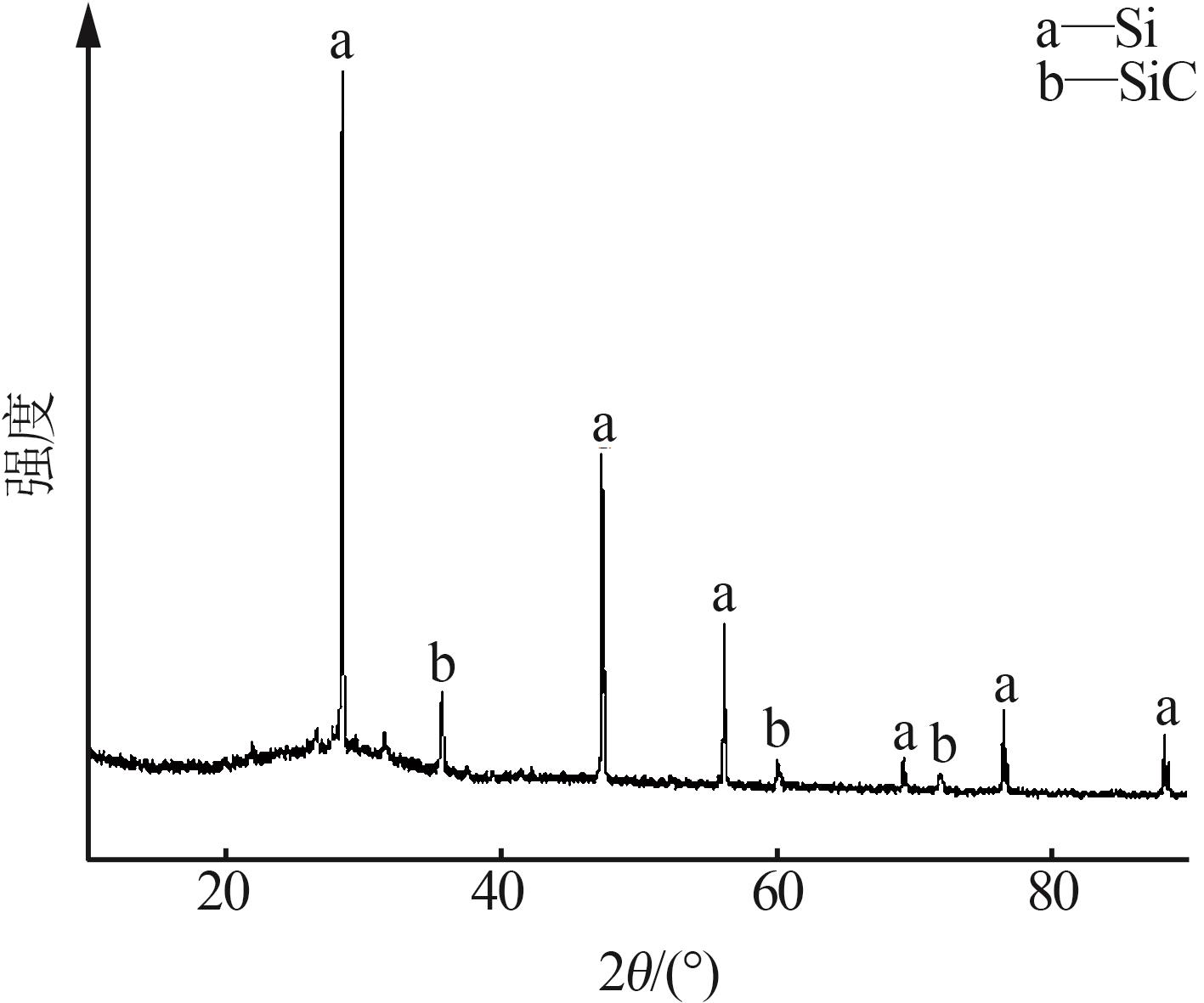

图1

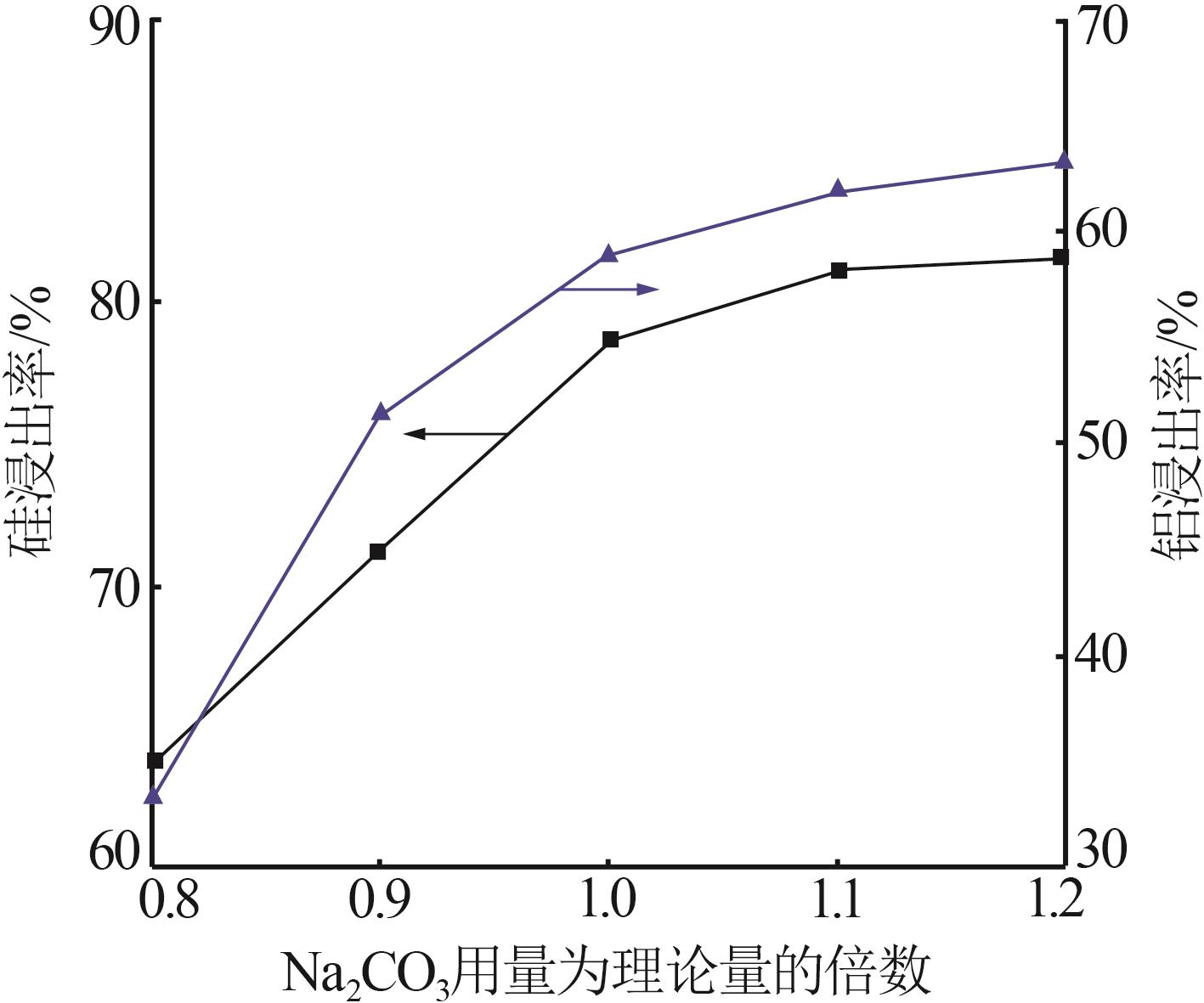

图2

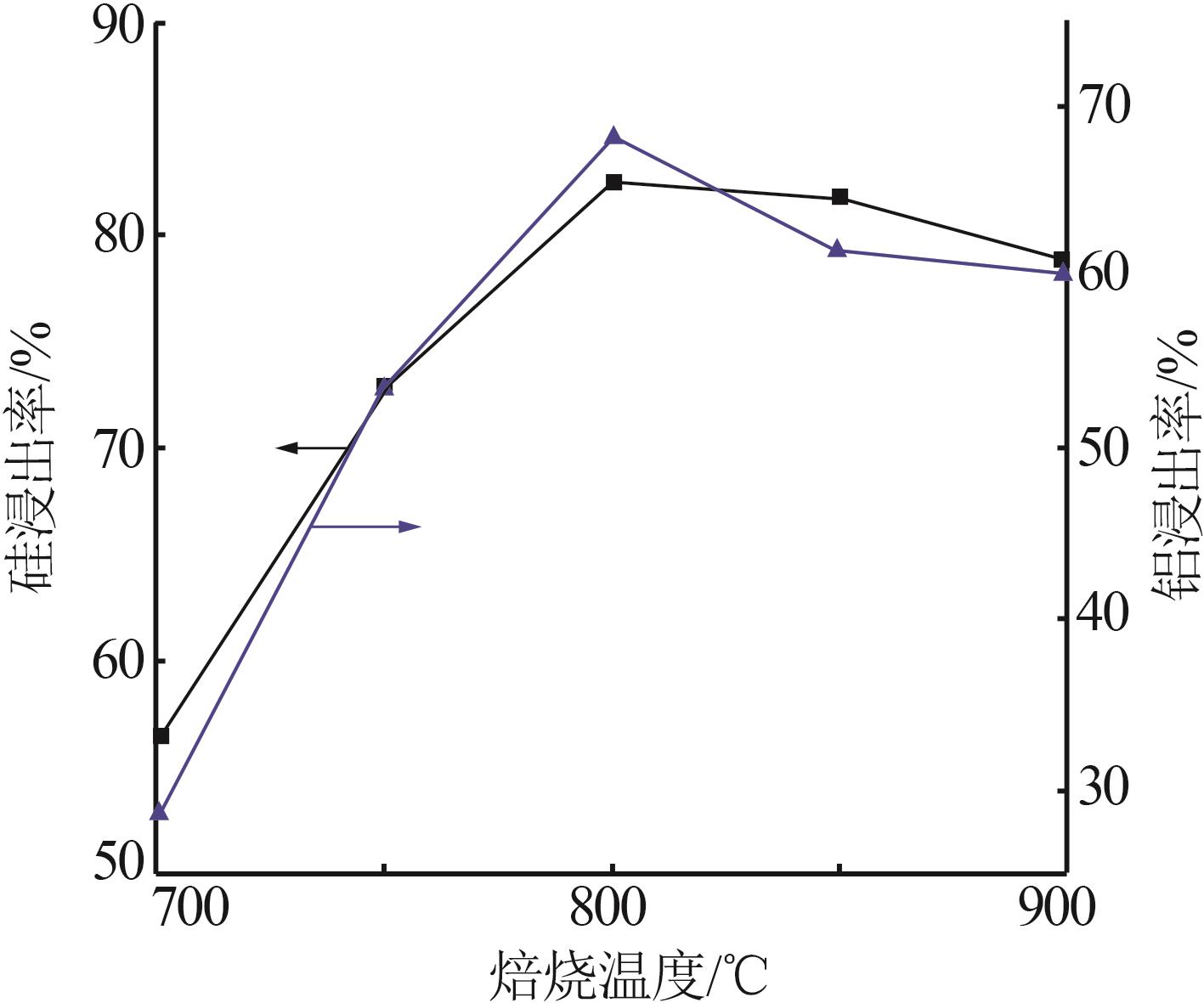

图3

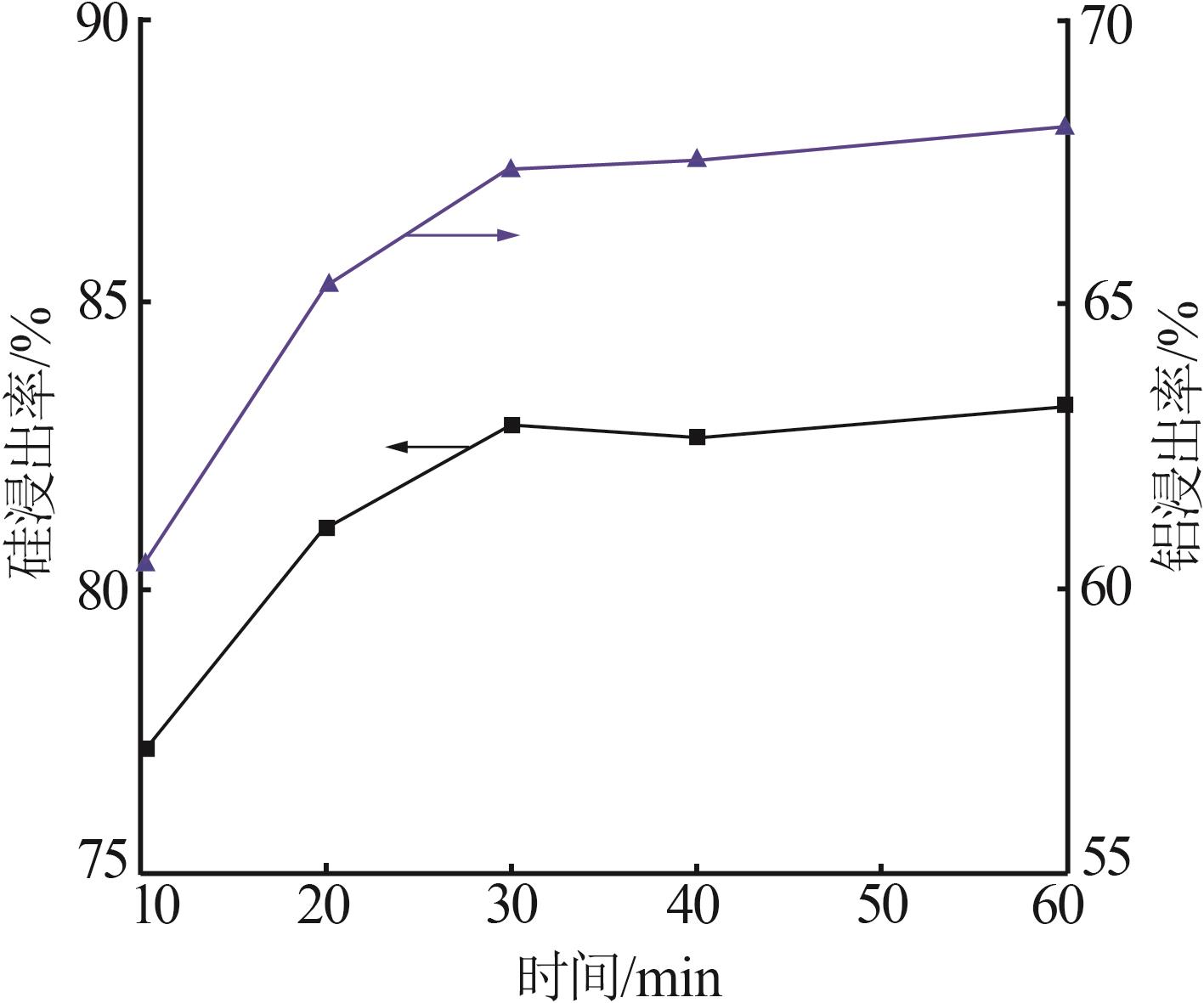

图4

表2

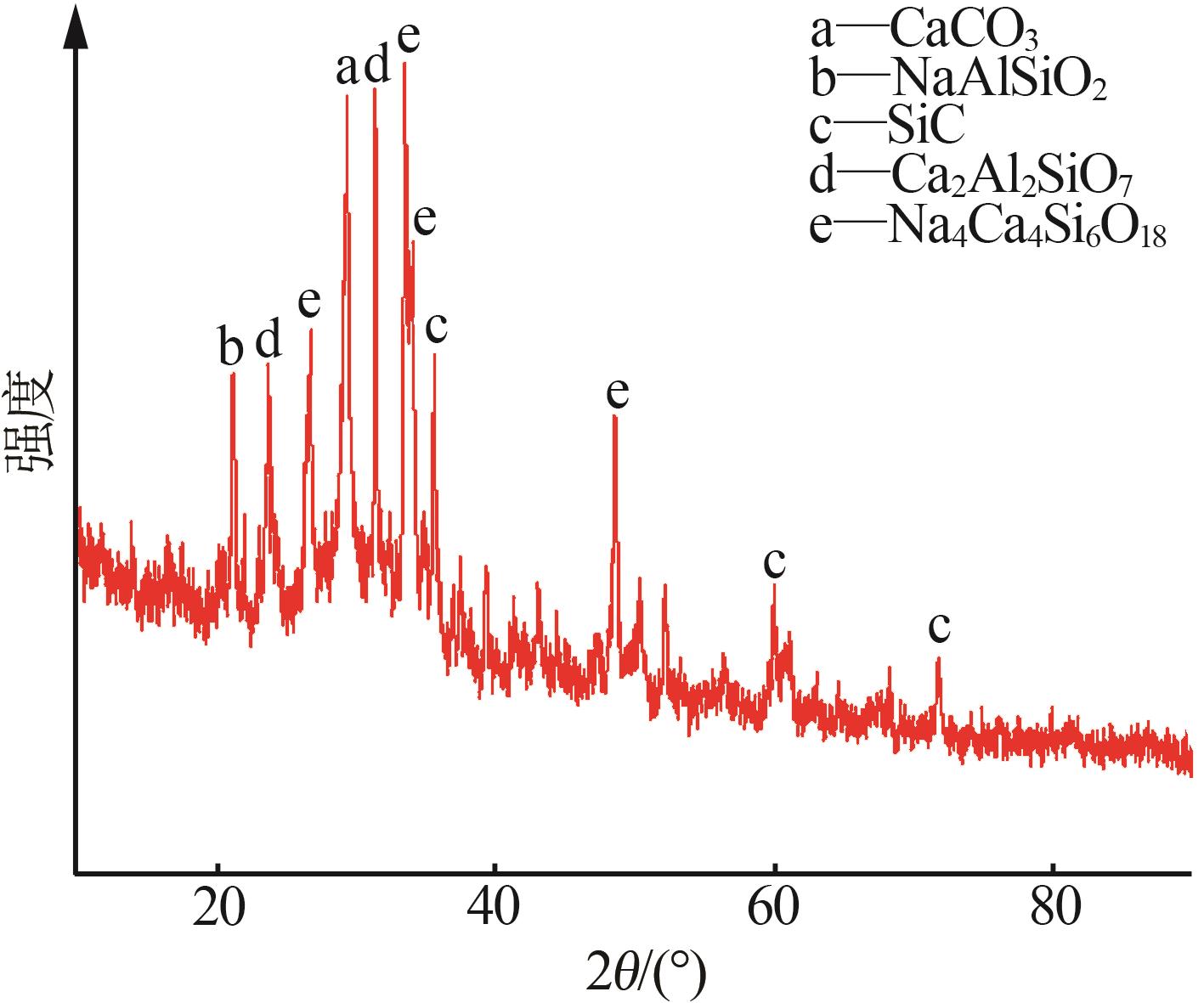

图5

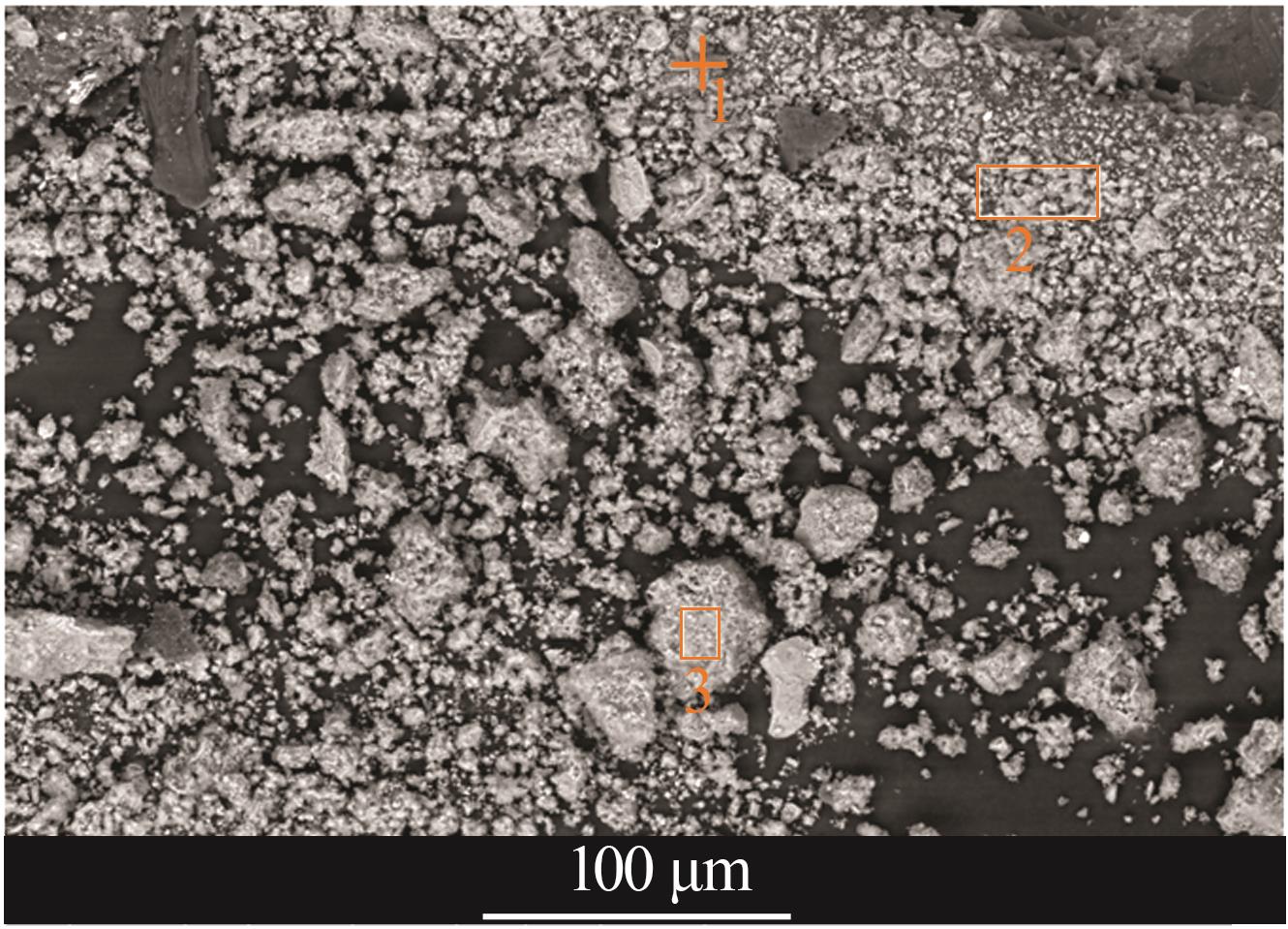

图6

图7

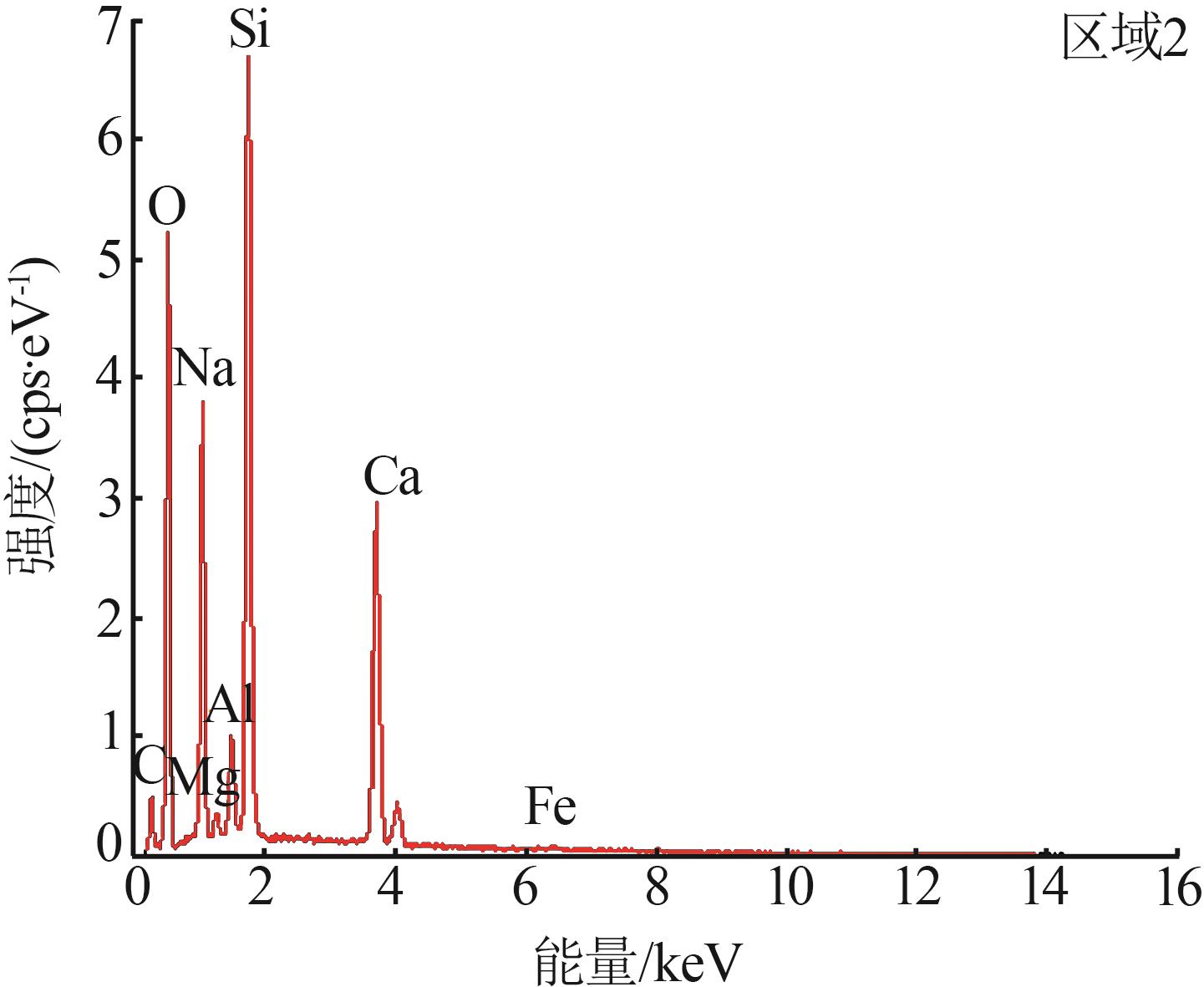

图8

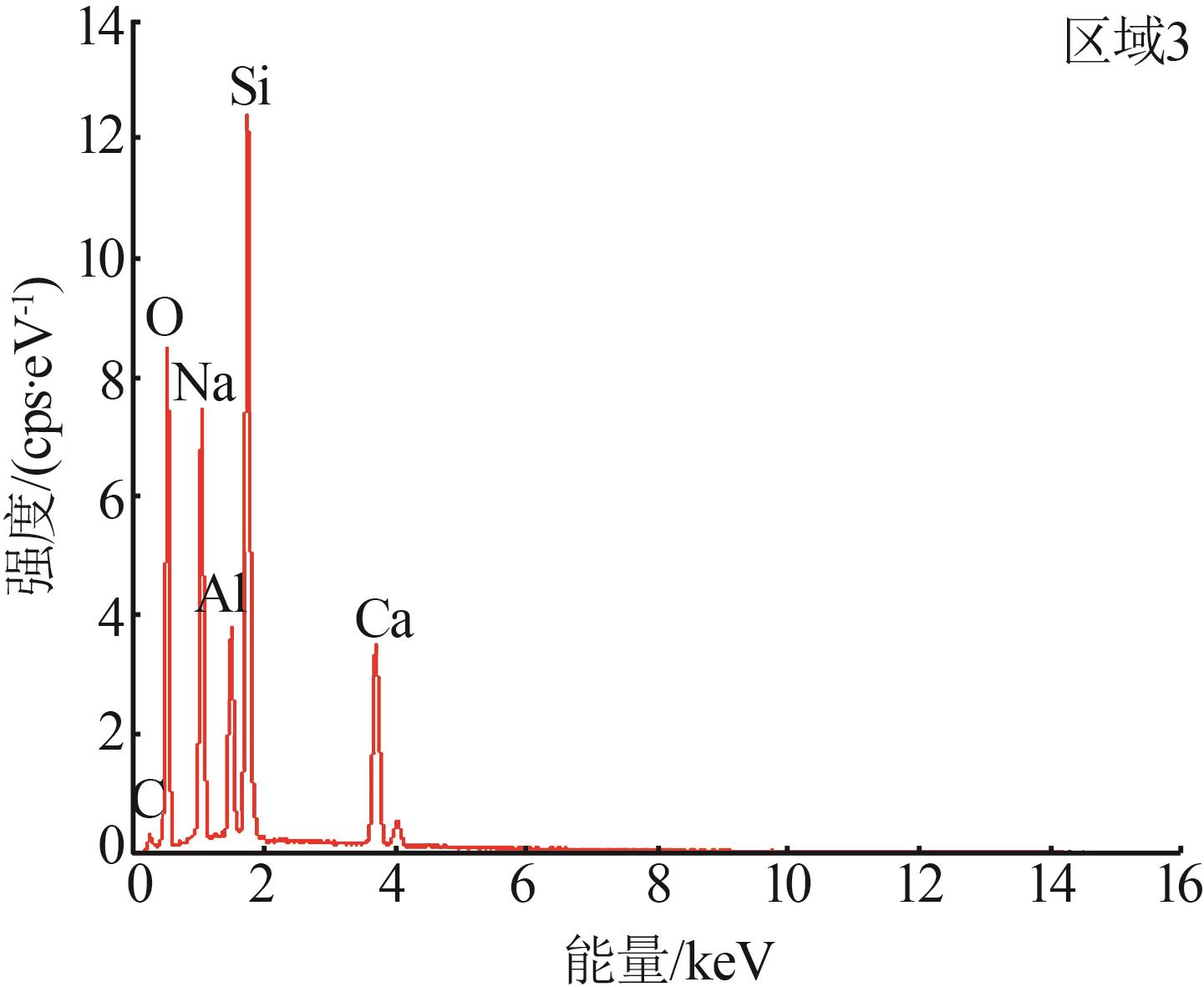

图9

表 3

表 4

表5

参考文献 18

1	郑通，翟双东，庄艳歆，等.从硅渣中回收提纯金属硅的研究［J］.铁合金，2021，52（3）：23-27.
	ZHENG Tong， ZHAI Shuangdong， ZHUANG Yanxin，et al.Study on recovery and purification of metallic silicon from silicon slag［J］.Ferro-Alloys，2021，52（3）：23-27.
2	HAN Shifeng， TAN Ning， WEI Kuixian，et al.Electromagnetic separation of silicon from metallurgical-grade silicon refined slag during the remelting process［J］.Separation and Purification Technology，2022，280：119815.
3	张藜，毕红兴，赵兴凡，等.工业硅渣重选试验研究［J］.云南冶金，2019，48（1）：30-34.
	ZHANG Li， BI Hongxing， ZHAO Xingfan，et al.The gravity separation experimental study of industrial silicon slag［J］.Yunnan Metallurgy，2019，48（1）：30-34.
4	钱双凤，陈敏.从工业硅硅渣中分离金属硅的实验研究［J］.有色金属设计，2017，44（3）：18-22.
	QIAN Shuangfeng， CHEN Min.Experimental study on separation of silicon from industrial silicon slag［J］.Nonferrous Metals Design，2017，44（3）：18-22.
5	LIU Cheng， SONG Shaoxian， LI Hongqiang.Selective flotation of fluorite from barite using trisodium phosphate as a depressant［J］.Minerals Engineering，2019，134：390-393.
6	李昆，李春全，孙志明.粉煤灰制备NaA型分子筛及其对铅离子的吸附性能研究［J］.矿业科学学报，2022，7（5）：604-614.
	LI Kun， LI Chunquan， SUN Zhiming.Preparation of NaA zeolite with fly ash and its adsorption properties for lead ions［J］.Journal of Mining Science and Technology，2022，7（5）：604-614.
7	何平.多孔材料成型体的制备及其吸附性能研究［D］.长春：吉林大学，2020.
	HE Ping.Study on preparation and adsorption properties of porous material molded body［D］.Changchun：Jilin University，2020.
8	张浩洋，徐丽粉，常鑫瑜，等.以Mo-EDTA为钼源直接水热合成Mo-MFI分子筛及其催化环己烯环氧化性能［J］.催化学报（英文），2021，42（12）：2265-2274.
	ZHANG Haoyang， XU Lifen， CHANG Xinyu，et al.Direct hydrothermal synthesis of Mo-containing MFI zeolites using Mo-EDTA complex and their catalytic application in cyclohexene epoxidati-on［J］.Chinese Journal of Catalysis，2021，42（12）：2265-2274.
9	马先赟，聂轶苗，陈阳，等.粉煤灰基沸石分子筛的合成及其结构性能研究现状［J］.金属矿山，2022（8）：82-93.
	MA Xianyun， NIE Yimiao， CHEN Yang，et al.Research status of the synthesis and structural properties of fly ash-based zeolite molecular sieves［J］.Metal Mine，2022（8）：82-93.
10	ZHANG Baoping， CHEN Yunlin， WEI Lin，et al.Preparation of molecular sieve X from coal fly ash for the adsorption of volatile organic compounds［J］.Microporous and Mesoporous Materials，2012，156：36-39.
11	李超，王丽萍，郭昭华，等.粉煤灰酸溶渣合成13X分子筛及其对铜离子吸附性能［J］.无机盐工业，2018，50（9）：63-66.
	LI Chao， WANG Liping， GUO Zhaohua，et al.Synthesis of 13X zeolite by fly ash acid residue and its adsorption performance to copper ions［J］.Inorganic Chemicals Industry，2018，50（9）：63- 66.
12	孔德顺，蒋荣立.六盘水煤矸石酸浸渣制备NaP分子筛［J］.非金属矿，2021，44（1）：13-15.
	KONG Deshun， JIANG Rongli.Preparation of NaP molecular sieve from acid leaching residue of coal gangue in Liupanshui［J］.Non-Metallic Mines，2021，44（1）：13-15.
13	HAN Jinfeng， Ying HA， GUO Mingyu，et al.Synthesis of zeolite SSZ-13 from coal gangue via ultrasonic pretreatment combined with hydrothermal growth method［J］.Ultrasonics Sonochemistry，2019，59：104703.
14	王彬宇，李莉，李菁，等.用工业固体废料合成沸石分子筛的研究进展［J］.高等学校化学学报，2021，42（1）：40-59.
	WANG Binyu， LI Li， LI Jing，et al.Recent progresses on the synthesis of zeolites from the industrial solid wastes［J］.Chemical Journal of Chinese Universities，2021，42（1）：40-59.
15	庄强，林国，崔群，等.锂矿渣制备FAU/LTA共晶分子筛的表征及性能［J］.石油学报（石油加工），2014，30（2）：348-352.
	ZHUANG Qiang， LIN Guo， CUI Qun，et al.Characterization and performance of FAU/LTA Co-crystalline zeolite synthesized by lithium slag［J］.Acta Petrolei Sinica（Petroleum Processing Section），2014，30（2）：348-352.
16	卢艳龙.利用锆硅渣合成分子筛研究［D］.淄博：山东理工大学，2013.
	LU Yanlong.Study on synthesis of molecular sieve from zirconium silicon slag［D］.Zibo：Shandong University of Technology，2013.
17	刘镇珲，王明华.廉价固体合成沸石分子筛的研究进展［J］.材料研究与应用，2018，12（3）：167-172.
	LIU Zhenhui， WANG Minghua.The research development of zeolites preparation from cheap solid［J］.Materials Research and Application，2018，12（3）：167-172.
18	侯慧耀，陈永强，马保中，等.粉煤灰回收氧化铝工艺研究现状及进展［J］.矿冶，2021，30（3）：30-39.
	HOU Huiyao， CHEN Yongqiang， MA Baozhong，et al.Research status and progress of alumina recovery from fly ash［J］.Mining and Metallurgy，2021，30（3）：30-39.

编号	浸出率/%
编号	Si	Al
1	82.85	67.32
2	82.25	67.56
3	81.92	66.43
均值	82.34	67.10

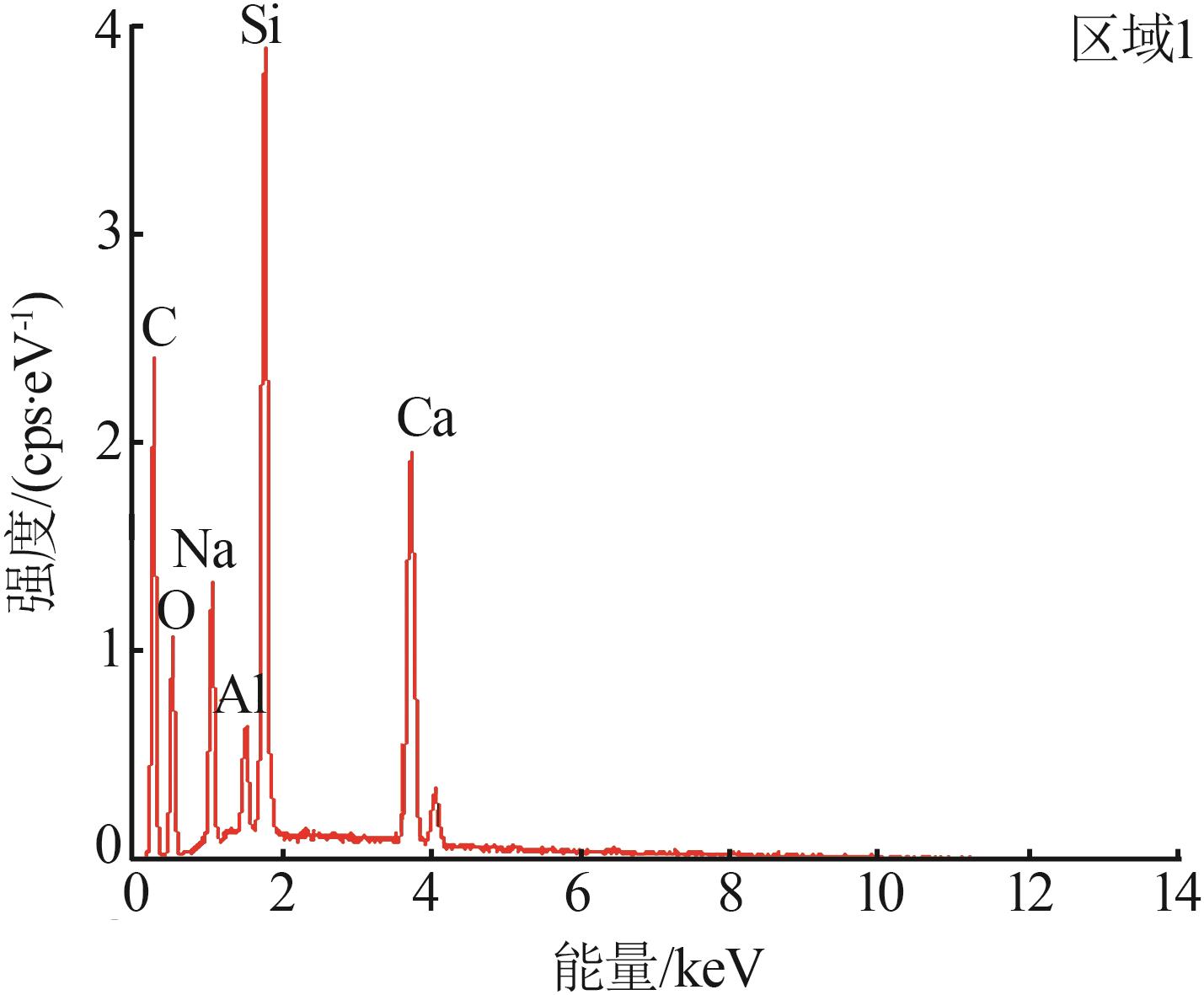

序号	组分质量分数/%
序号	C	O	Na	Al	Si	Ca	Mg	Fe
1	37.95	18.51	6.14	1.63	14.15	21.62	—	—
2	5.35	39.67	14.42	2.09	17.31	20.20	0.29	0.68
3	2.41	36.64	17.31	6.36	21.64	15.63	—	—

序号	原子数分数/%
序号	C	O	Na	Al	Si	Ca	Mg	Fe
1	55.56	20.34	4.69	1.06	8.86	9.49	—	—
2	9.33	51.94	13.14	1.62	12.91	10.56	0.25	0.25
3	4.33	49.35	16.23	5.08	16.61	8.41	—	—

项目	名称	单价/ （元·t^-1）	数量/ t	价格/ 万元	总计/ 万元
投入	工业硅渣	30	10 000	30	2 523.6
	碳酸钠	2 600	4 500	1 170
	氢氧化钠	4 600	2 400	1 104
	水	3.6	60 000	21.6
	能源（煤炭）	600	3 300	198
产出	五水偏硅酸钠	2 200	23 580	5 187.6	5 744.1
产出	偏铝酸钠	3 500	1 590	556.5	5 744.1

[1]	余舟, 何兆益, 唐亮, 何盛, 肖海鑫, 肖懿训. 典型硫酸盐固废复合胶凝材料制备与微观特性研究[J]. 无机盐工业, 2024, 56(4): 90-97.
[2]	王建蕊, 张松, 张杰. 乳酸浸出中低品位磷块岩富集P₂O₅的新工艺研究[J]. 无机盐工业, 2024, 56(3): 56-63.
[3]	王建萍, 薛旭金, 薛峰峰. 氟硅酸制备高纯氟化铝新工艺研究[J]. 无机盐工业, 2024, 56(3): 86-90.
[4]	王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.
[5]	夏桂英, 杨柳春, 袁治冶. 硫酸直接浸出磷石膏中稀土元素的研究[J]. 无机盐工业, 2024, 56(1): 107-113.
[6]	向梦琪, 孟华, 王烨, 孟宪章, 白宇航, 王余军垚, 张译丹. 钛石膏中铁浸出动力学及其酸浸循环工艺研究[J]. 无机盐工业, 2024, 56(1): 114-120.
[7]	章聪华, 颜文斌, 肖佳俊, 赵珂, 彭商权, 韦玉红. 响应面法优化酒石酸还原浸出电解锰阳极渣工艺[J]. 无机盐工业, 2023, 55(9): 106-113.
[8]	董馨予, 王海峰, 贺跃, 杨攀, 王松, 杨春元, 王芹, 黄碧芳, 王家伟. 电解锰渣的浸出毒性分析及无害化处理[J]. 无机盐工业, 2023, 55(5): 85-90.
[9]	滕家阳, 冯庆革, 张璇, 覃方红, 冯靖航, 胡嘉文, 陈超宏. 铝灰资源化制备拟薄水铝石的研究[J]. 无机盐工业, 2023, 55(11): 130-138.
[10]	李慧芳, 王晓, 白有鹏, 张世翔. 溶剂萃取法从低品位高黏土浸出液中提取锂的研究[J]. 无机盐工业, 2023, 55(10): 63-69.
[11]	刘大锐,许立军,李世春,曹坤,图亚,李文清,刘清亮. 粉煤灰中战略金属锂的回收研究进展[J]. 无机盐工业, 2023, 55(1): 56-63.
[12]	祝悦,裘晟波,刘程琳,于建国. 机械活化法强化锂辉石矿相重构过程研究[J]. 无机盐工业, 2023, 55(1): 81-86.
[13]	于萌,李翔,铁磊磊,李志元,刘文辉,吴豹,郑玉飞. 硅酸盐复合黏弹性驱油剂的研究与评价[J]. 无机盐工业, 2022, 54(9): 102-107.
[14]	卢友志,苏李敏,赵义. 单宁酸-硫酸体系浸出氧化锰矿中锰的研究[J]. 无机盐工业, 2022, 54(6): 84-89.
[15]	胡中阳,司徒粤,黄洪,邹坚涛. 通过廉价硅源制备二氧化硅微球及其粒径控制[J]. 无机盐工业, 2022, 54(5): 79-83.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
