铝灰资源化制备拟薄水铝石的研究

doi:10.19964/j.issn.1006-4990.2023-0072

摘要/Abstract

摘要：

拟薄水铝石因具有较强的黏结性和在酸性条件下触变凝胶等特性，可作为黏结剂、催化剂载体和原料应用于石油化工、建筑及环保等行业。以危险废物铝灰为原料，经高温焙烧、碱液浸出后通过水热反应制备拟薄水铝石；采用响应面法考察了加热温度、NaHCO₃质量分数和反应时间在水热反应中的交互影响，分析了拟薄水铝石物相组成、化学组分、微观形貌和胶溶性能。结果表明：焙烧能有效去除铝灰中氮化铝并固定氟化物，碱浸后铝的相对提取率为36.59%；由NaAlO₂溶液制备拟薄水铝石的最佳水热反应条件为加热温度为98 ℃、NaHCO₃质量分数为11%、水热反应时间为2 h；对反应制备的拟薄水铝石进行两次洗涤可得到纯度较高、胶溶指数达到95.22%的产物，其比表面积、孔容分别为219.17 m²/g、0.30 cm³/g。最终制备的拟薄水铝石同其他无机铝法制备产物相比，比表面积更高；制备方式上同醇铝法相比，成本更低。

关键词: 拟薄水铝石, 铝灰, 碱液浸出, 水热反应, 响应面法

Abstract:

The pseudo-boehmite can be used as a binder，catalyst carrier and raw material in the petroleum，construction and environmental protection industries due to its strong adhesion and thixotropic gel characteristics under acidic conditions.Herein，hazardous waste aluminum dross was used as raw material，and pseudo-boehmite was prepared by hydrothermal reaction through high-temperature roasting and alkali solution leaching.The interaction effects of different heating temperatures，the mass fraction of NaHCO₃ solution and reaction time on hydrothermal reaction were studied by response surface methodology.The phase composition，chemical composition，microstructure，and peptizing properties of the prepared pseudo-boehmite were analyzed.The results showed that roasting could effectively remove AlN and fixed fluoride contained in aluminum dross，the relative extraction rate of aluminum was 36.59% after alkali solution leaching.The optimal hydrothermal reaction conditions for pseudo-boehmite preparation with NaAlO₂ solution were obtained by experiments as follows：a heating temperature of 98 ℃，adding the NaHCO₃ with a mass fraction of 11% and a hydrothermal reaction of 2 h.After washing twice，the peptizing index of the product prepared by hydrothermal reaction could reach 95.22% with a high purity.The specific surface area and pore volume of pseudo-boehmite were 219.17 m²/g and 0.30 cm³/g，respectively.Compared with the pseudo-boehmite prepared by other inorganic aluminum methods，the specific surface area of this method was higher，and the cost of this method was lower than that of the pseudo-boehmite prepared by the alcohol aluminum method.

Key words: pseudo-boehmite, aluminum dross, alkali solution leaching, hydrothermal reaction, response surface methodology

中图分类号:

P578.4+96

滕家阳, 冯庆革, 张璇, 覃方红, 冯靖航, 胡嘉文, 陈超宏. 铝灰资源化制备拟薄水铝石的研究[J]. 无机盐工业, 2023, 55(11): 130-138.

TENG Jiayang, FENG Qingge, ZHANG Xuan, QIN Fanghong, FENG Jinghang, HU Jiawen, CHEN Chaohong. Study on preparation of pseudo-boehmite from aluminum dross resource treatment[J]. Inorganic Chemicals Industry, 2023, 55(11): 130-138.

图/表 15

图1

表1

图2

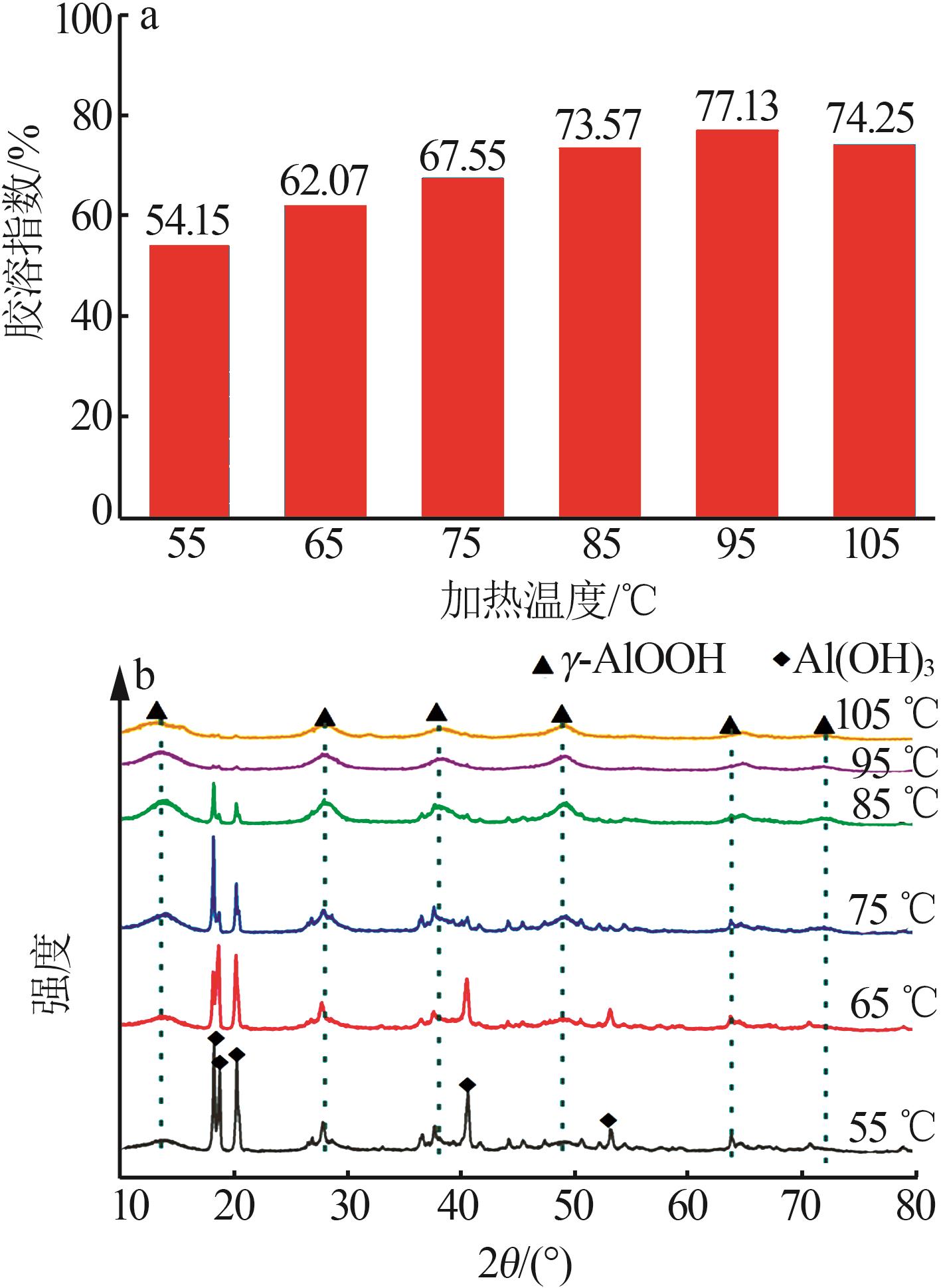

图3

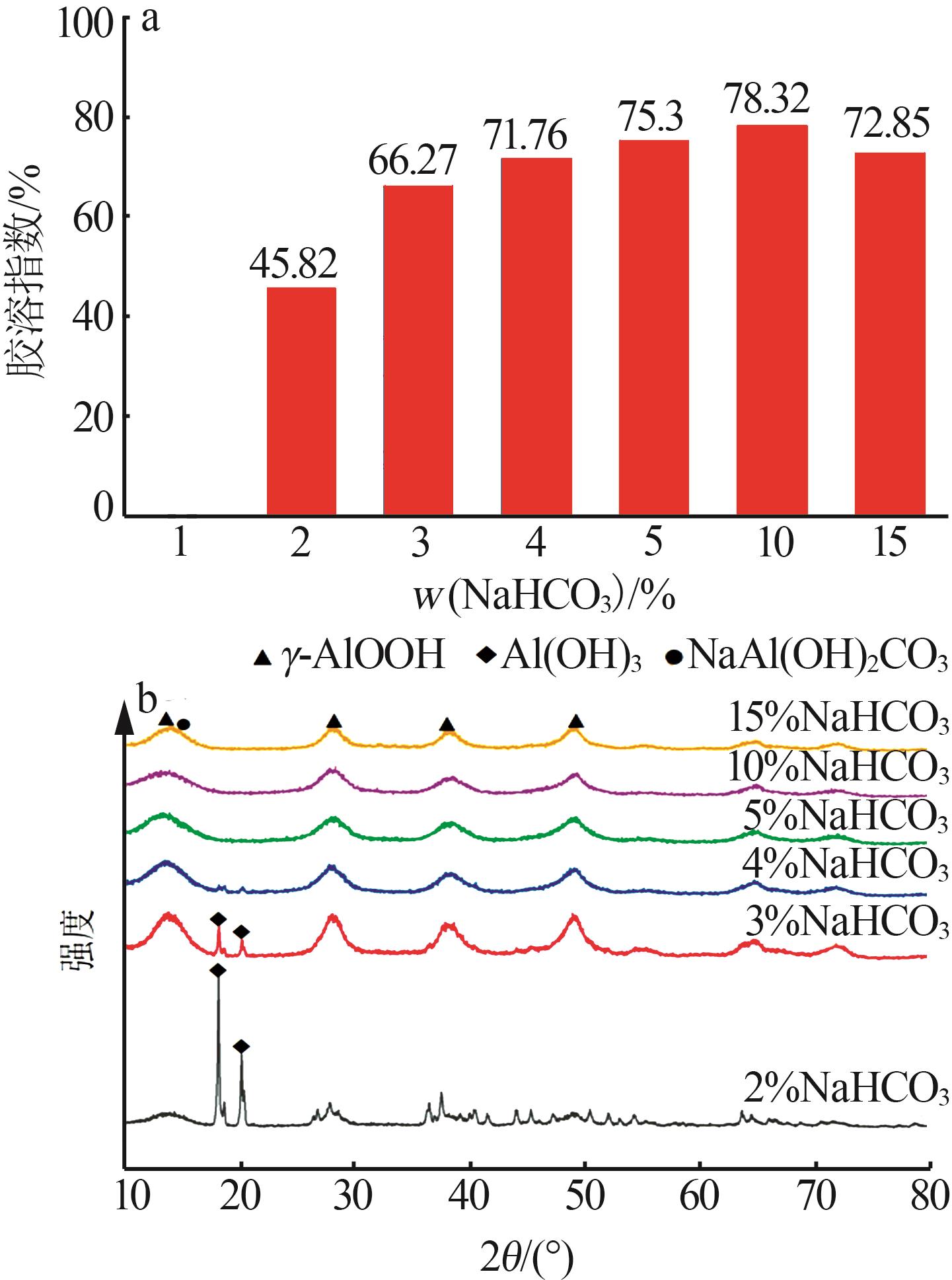

图4

表2

表3

表4

图5

图6

图7

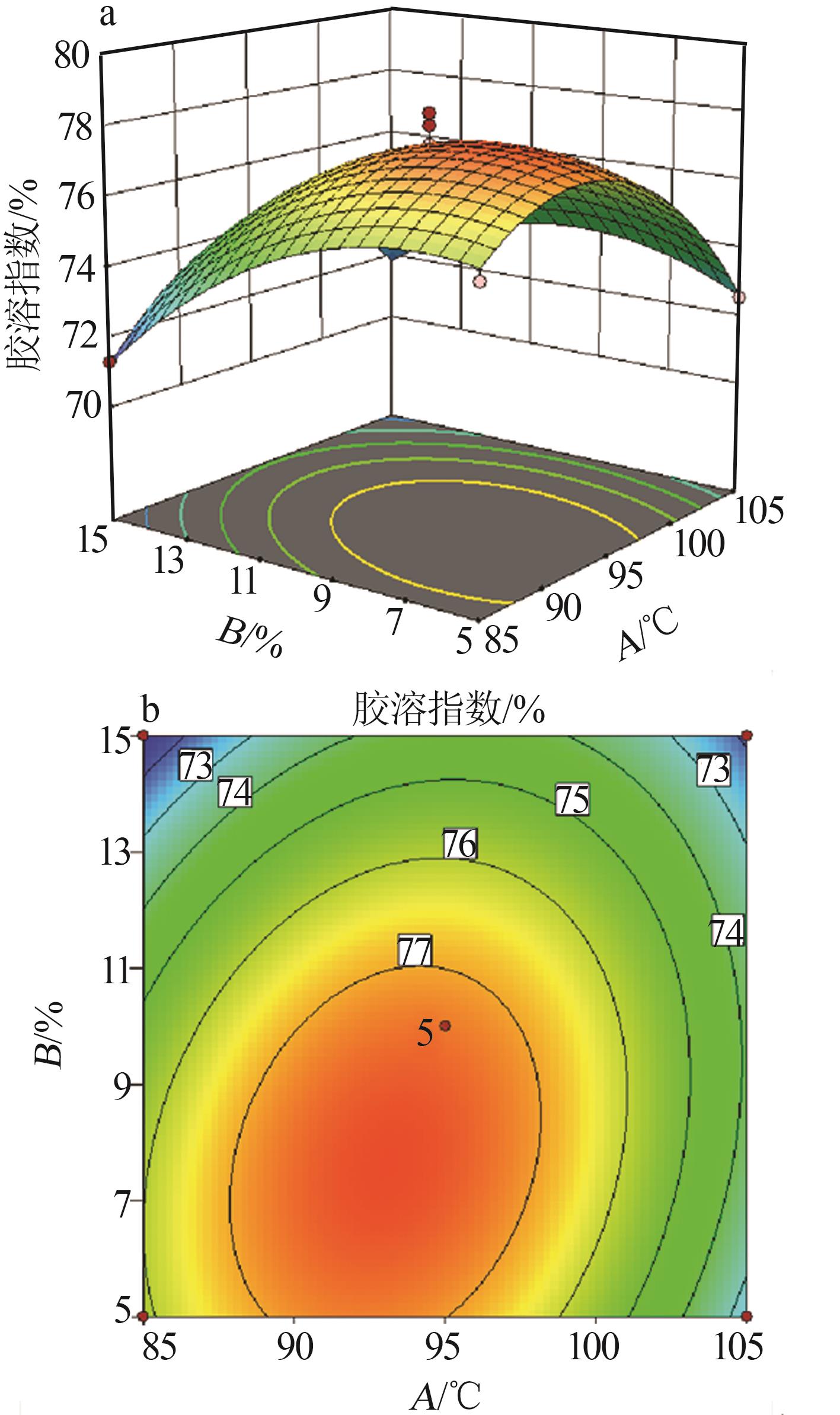

图8

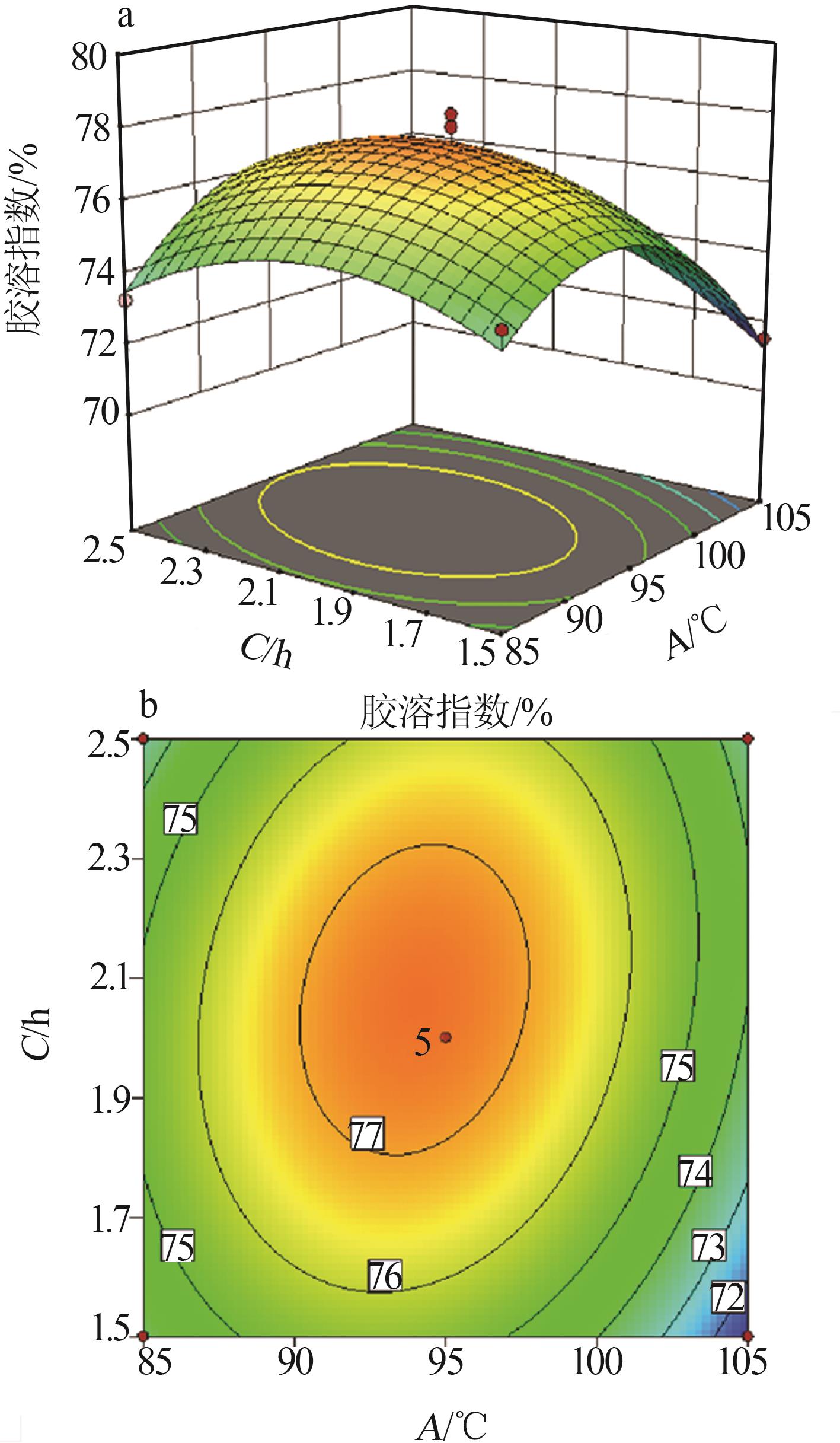

图9

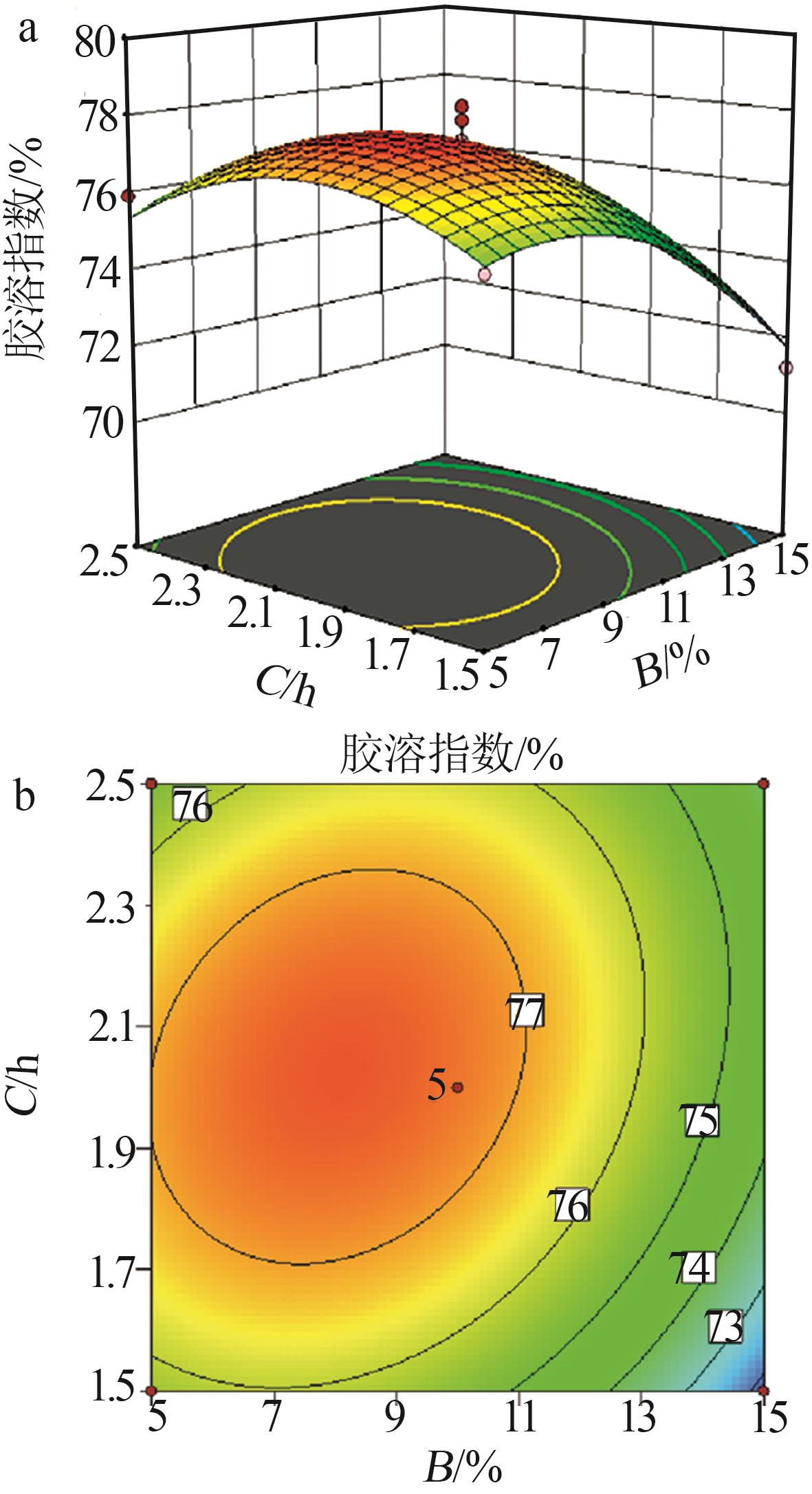

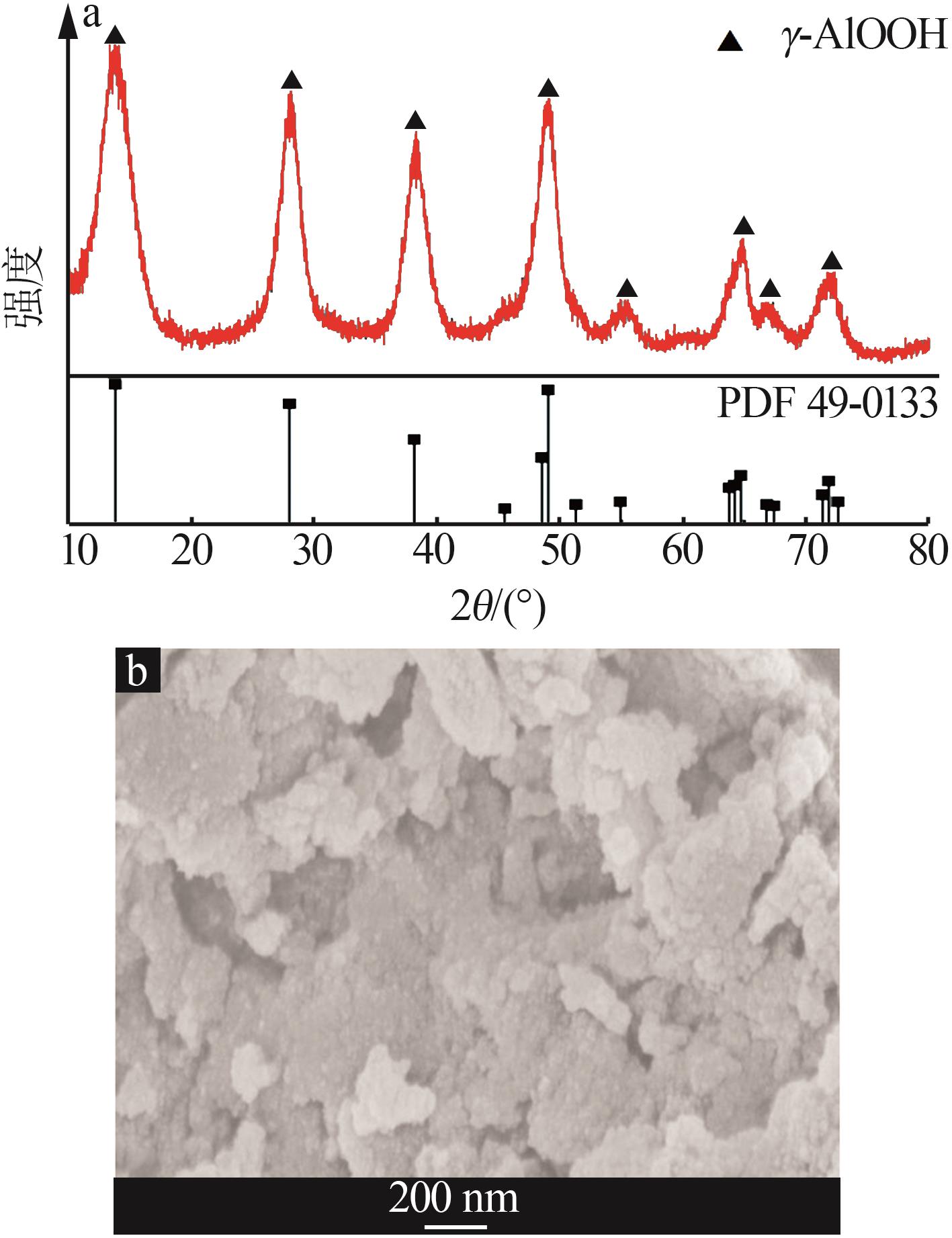

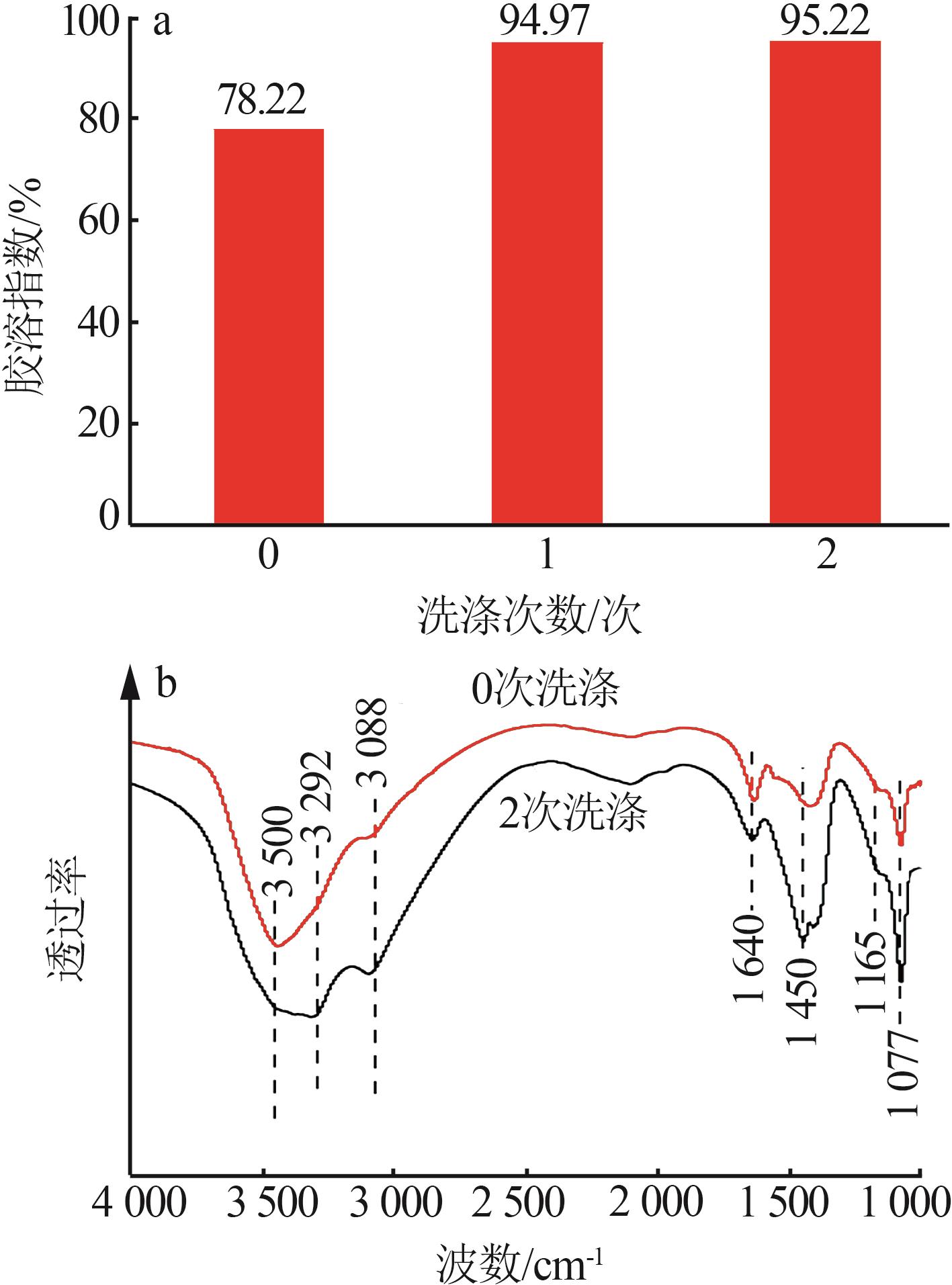

表5

表6

参考文献 43

1	石志平，姜澜，杨洪亮，等.铝灰的回收处理及资源化利用研究现状［J］.无机盐工业，2020，52（9）：21-25.
	SHI Zhiping， JIANG Lan， YANG Hongliang，et al.Research status of recycling and resource utilization of aluminum dross［J］.Inorganic Chemicals Industry，2020，52（9）：21-25.
2	MESHRAM A， SINGH K K.Recovery of valuable products from hazardous aluminum dross：A review［J］.Resources，Conservation and Recycling，2018，130：95-108.
3	SHEN Hanlin， LIU Bo， EKBERG C，et al.Harmless disposal and resource utilization for secondary aluminum dross：A review［J］.Science of the Total Environment，2021，760：143968.
4	EWAIS E M M， BESISA N H A.Tailoring of magnesium aluminum titanate based ceramics from aluminum dross［J］.Materials & Design，2018，141：110-119.
5	ZHU Weijun， WU Kangkai， ZHANG Senjing，et al.Zero-waste progress for the synthesis of high-purity β-sialon ceramics from secondary aluminum dross［J］.Advanced Engineering Materials，2021，23（4）：2001298.
6	HONG Jianping， WANG Jun， CHEN Haiyan，et al.Process of aluminum dross recycling and life cycle assessment for Al-Si alloys and brown fused alumina［J］.Transactions of Nonferrous Metals Society of China，2010，20（11）：2155-2161.
7	胡保国，蒋晨，赵海侠，等.铝灰酸溶法制备聚合氯化铝［J］.化工环保，2013，33（4）：325-329.
	HU Baoguo， JIANG Chen， ZHAO Haixia，et al.Preparation of polyaluminium chloride from alumina ash by acid dissolution method［J］.Environmental Protection of Chemical Industry，2013，33（4）：325-329.
8	ADEOSUN S O， AKPAN E I， DADA M O.Refractory characteristics of aluminum dross-kaolin composite［J］.JOM，2014，66（11）：2253-2261.
9	BENKHELIF A， KOLLI M.Synthesis of pure magnesium aluminate spinel（MgAl₂O₄） from waste aluminum dross［J］.Waste and Biomass Valorization，2022，13（5）：2637-2649.
10	ELSEKNIDY M H， SALMIATON A， SHAFIZAH I NOR，et al.A study on mechanical properties of concrete incorporating aluminum dross，fly ash，and quarry dust［J］.Sustainability，2020，12（21）：9230.
11	ZHANG Yu， NI Hongjun， LV Shuaishuai，et al.Preparation of sintered brick with aluminum dross and optimization of process parameters［J］.Coatings，2021，11（9）：1039.
12	GUO Hongwei， WANG Jun， ZHANG Xiuxia，et al.Study on the extraction of aluminum from aluminum dross using alkali roasting and subsequent synthesis of mesoporous γ-alumina［J］.Metallurgical and Materials Transactions B，2018，49（5）：2906-2916.
13	LV Han， XIE Mingzhuang， SHI Litao，et al.A novel green process for the synthesis of high-whiteness and ultrafine aluminum hydroxide powder from secondary aluminum dross［J］.Ceramics International，2022，48（1）：953-962.
14	LEVIN I， GEMMING T， BRANDON D G.Some metastable polymorphs and transient stages of transformation in alumina［J］.Phy- sica Status Solidi （a），1998，166（1）：197-218.
15	CAI Yuhang， ZHAO Mengmeng， WANG Henti，et al.Synthesis and properties of flame-retardant poly（vinyl alcohol）/pseudo-boehmite nanocomposites with high transparency and enhanced refractive index［J］.Polymer Degradation and Stability，2014，99：53-60.
16	VAN GARDEREN N， CLEMENS F J， ANEZIRIS C G，et al.Improved γ-alumina support based pseudo-boehmite shaped by micro-extrusion process for oxygen carrier support application［J］.Ceramics International，2012，38（7）：5481-5492.
17	LI Jie， QIAN Linping， HU Liya，et al.Low-temperature hydrogenation of maleic anhydride to succinic anhydride and γ-butyrolactone over pseudo-boehmite derived alumina supported metal （metal=Cu，Co and Ni） catalysts［J］.Chinese Chemical Letters，2016，27（7）：1004-1008.
18	XU Xinhai， ZHANG Shuyang， LI Peiwen，et al.Adsorptive desulfurization of liquid Jet-A fuel at ambient conditions with an improved adsorbent for on-board fuel treatment for SOFC applications［J］.Fuel Processing Technology，2014，124：140-146.
19	李凡，杨雨哲，田朋，等.仲丁醇铝水解制备高纯拟薄水铝石［J］.无机盐工业，2022，54（7）：78-84，104.
	LI Fan， YANG Yuzhe， TIAN Peng，et al.Preparation of high purity pseudo-boehmite by hydrolysis of aluminium sec-butoxide［J］.Inorganic Chemicals Industry，2022，54（7）：78-84，104.
20	田朋，李伟，杨雨哲，等.异丙醇铝水解制高纯拟薄水铝石［J］.无机盐工业，2022，54（2）：54-59.
	TIAN Peng， LI Wei， YANG Yuzhe，et al.Preparation of high purity pseudo-boehmite by hydrolysis of aluminium isopropanol［J］.Inorganic Chemicals Industry，2022，54（2）：54-59.
21	CAI Weiquan， LI Huiquan， ZHANG Yi.Influences of processing techniques of the H₂O₂-precipitated pseudoboehmite on the struc-tural and textural properties of γ-Al₂O₃［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2007，295（1/2/3）：185-192.
22	YANG Yang， XU Yanyan， HAN Baozhai，et al.Effects of synthetic conditions on the textural structure of pseudo-boehmite［J］.Journal of Colloid and Interface Science，2016，469：1-7.
23	REN Xiaojing， LIU Youzhi， MIAO Longxin.Continuous carbonation for synthesis of pseudo-boehmite by using cross-flow rotating packed bed through the reaction of NaAlO₂ solution with CO₂ gas［J］.Nanomaterials，2020，10（2）：263.
24	陈建章.基于拟薄水铝石氧化铝气凝胶制备工艺研究［D］.湘潭：湖南科技大学，2018.
	CHEN Jianzhang.Study on the preparation process of alumina aerogel based on pseudo-boehmite［D］.Xiangtan：Hunan University of Science and Technology，2018.
25	刘袁李.异丙醇铝水解制备催化用拟薄水铝石和氧化铝［D］.大连：大连理工大学，2020.
	LIU Yuanli.Synthesis of catalysis pseudobohmite and alumina from aluminium isopropoxide［D］.Dalian：Dalian University of Technology，2020.
26	罗铃，李平，黄凯，等.NaAlO₂硫酸法合成高质量拟薄水铝石［J］.过程工程学报，2022，22（12）：1710-1718.
	LUO Ling， LI Ping， HUANG Kai，et al.Synthesis of high-qualified pseudo-boehmite by NaAlO₂ sulfuric acid method［J］.The Chinese Journal of Process Engineering，2022，22（12）：1710-1718.
27	轩晓蝶，刘锰钰，郭静静，等.拟薄水铝石合成及其性能研究进展［J］.工业催化，2022，30（6）：21-30.
	XUAN Xiaodie， LIU Mengyu， GUO Jingjing，et al.Progresson synthesis and properties of pseudo-boehmite［J］.Industrial Catalysis，2022，30（6）：21-30.
28	左少卿，熊晓云，许勐，等.拟薄水铝石胶溶性影响因素的研究进展［J］.应用化工，2018，47（6）：1250-1253.
	ZUO Shaoqing， XIONG Xiaoyun， XU Meng，et al.Research progress of the factors to impact the dispersion of pseudo-boehmite［J］.Applied Chemical Industry，2018，47（6）：1250-1253.
29	TRIPATHY A K， MAHALIK S， SARANGI C K，et al.A pyro-hydrometallurgical process for the recovery of alumina from waste aluminium dross［J］.Minerals Engineering，2019，137：181-186.
30	朱江凯.兰州铝业回收大修渣减量化及无害化工艺研究［D］.兰州：兰州理工大学，2020.
	ZHU Jiangkai.The reduction and harmless process research of recycled SPL of LANZHOU ALUMINUM CO.，LTD［D］.Lanzhou：Lanzhou University of Technology，2020.
31	MÄKELÄ M.Experimental design and response surface methodology in energy applications：A tutorial review［J］.Energy Conversion and Management，2017，151：630-640.
32	MOHAMMED B S， KHED V C， NURUDDIN M F.Rubbercrete mixture optimization using response surface methodology［J］.Journal of Cleaner Production，2018，171：1605-1621.
33	刘袁李，沈善文，杨雨哲，等.异丙醇铝控制水解制备高纯拟薄水铝石和多孔氧化铝［J］.工业催化，2020，28（1）：24-31.
	LIU Yuanli， SHEN Shanwen， YANG Yuzhe，et al.Synthesis of high-purity pseudoboehmite and porous alumina from aluminum isopropoxide［J］.Industrial Catalysis，2020，28（1）：24-31.
34	WANG Zheming， WALTER E D， SASSI M，et al.The role of surface hydroxyls on the radiolysis of gibbsite and boehmite nanoplatelets［J］.Journal of Hazardous Materials，2020，398：122853.
35	高建峰，徐春彦，王建中，等.用偏铝酸钠直接制取高纯拟薄水铝石［J］.催化学报，2003，24（7）：505-508.
	GAO Jianfeng， XU Chunyan， WANG Jianzhong，et al.Preparation of ultra-pure pseudo-boehmite from sodium meta-aluminate［J］.Chinese Journal of Catalysis，2003，24（7）：505-508.
36	曾丰，杨清河，曾双亲.采用NaAlO₂-CO₂连续中和法制备拟薄水铝石［J］.石油学报（石油加工），2015，31（5）：1069-1074.
	ZENG Feng， YANG Qinghe， ZENG Shuangqin.Preparation of pseudo-boehmite by continuous neutralization of NaAlO₂-CO₂ method［J］.Acta Petrolei Sinica（Petroleum Processing Section），2015，31（5）：1069-1074.
37	伍艳辉，钱君律，方学兵，等.硝酸法制备拟薄水铝石研究：成胶条件的影响［J］.同济大学学报（自然科学版），2003，31（7）：878-882.
	WU Yanhui， QIAN Junlü， FANG Xuebing，et al.Preparation of pseudo-boehmite with nitric acid and sodium aluminate：Influences of precipitation conditions［J］.Journal of Tongji University，2003，31（7）：878-882.
38	李涛.工业铝醇化—水解制备高纯Al₂O₃的研究［D］.贵阳：贵州大学，2019.
	LI Tao.Preparation of high purity Al₂O₃ by alcoholization-hydrolysis of industrial aluminum［D］.Guiyang：Guizhou University，2019.
39	赵历，卓民权，龚福忠，等.碳化法制备球霰石碳酸钙微球及形成机理［J］.无机盐工业，2021，53（3）：38-43.
	ZHAO Li， ZHUO Minquan， GONG Fuzhong，et al.Synthesis of vaterite CaCO₃ microspheres by carbonization method and its formation mechanism［J］.Inorganic Chemicals Industry，2021，53（3）：38-43.
40	TOLEDO-CHÁVEZ G， PANIAGUA-RODRÍGUEZ J C，ZÁRATE-MEDINA J，et al.Reactions analysis during the synthesis of pseudo-boehmite as precursor of gamma-alumina［J］.Catalysis Today，2016，271：207-212.
41	张欣，陈建章，唐安山，等.拟薄水铝石胶溶过程研究［J］.人工晶体学报，2018，47（11）：2393-2397.
	ZHANG Xin， CHEN Jianzhang， TANG Anshan，et al.Research on peptizing process of pseudo-boehmite［J］.Journal of Synthetic Crystals，2018，47（11）：2393-2397.
42	李波，邵玲玲.氧化铝、氢氧化铝的XRD鉴定［J］.无机盐工业，2008，40（2）：54-57.
	LI Bo， SHAO Lingling.Appraisal of alumina and aluminium hydroxide by XRD［J］.Inorganic Chemicals Industry，2008，40（2）：54-57.
43	刘滨，杨清河，胡大为，等.高孔体积、大孔径渣油加氢催化材料的开发［J］.石油炼制与化工，2021，52（6）：6-10.
	LIU Bin， YANG Qinghe， HU Dawei，et al.Preparation of catalytic material with high pore volume and large pore for residue hydrotreating［J］.Petroleum Processing and Petrochemicals，2021，52（6）：6-10.

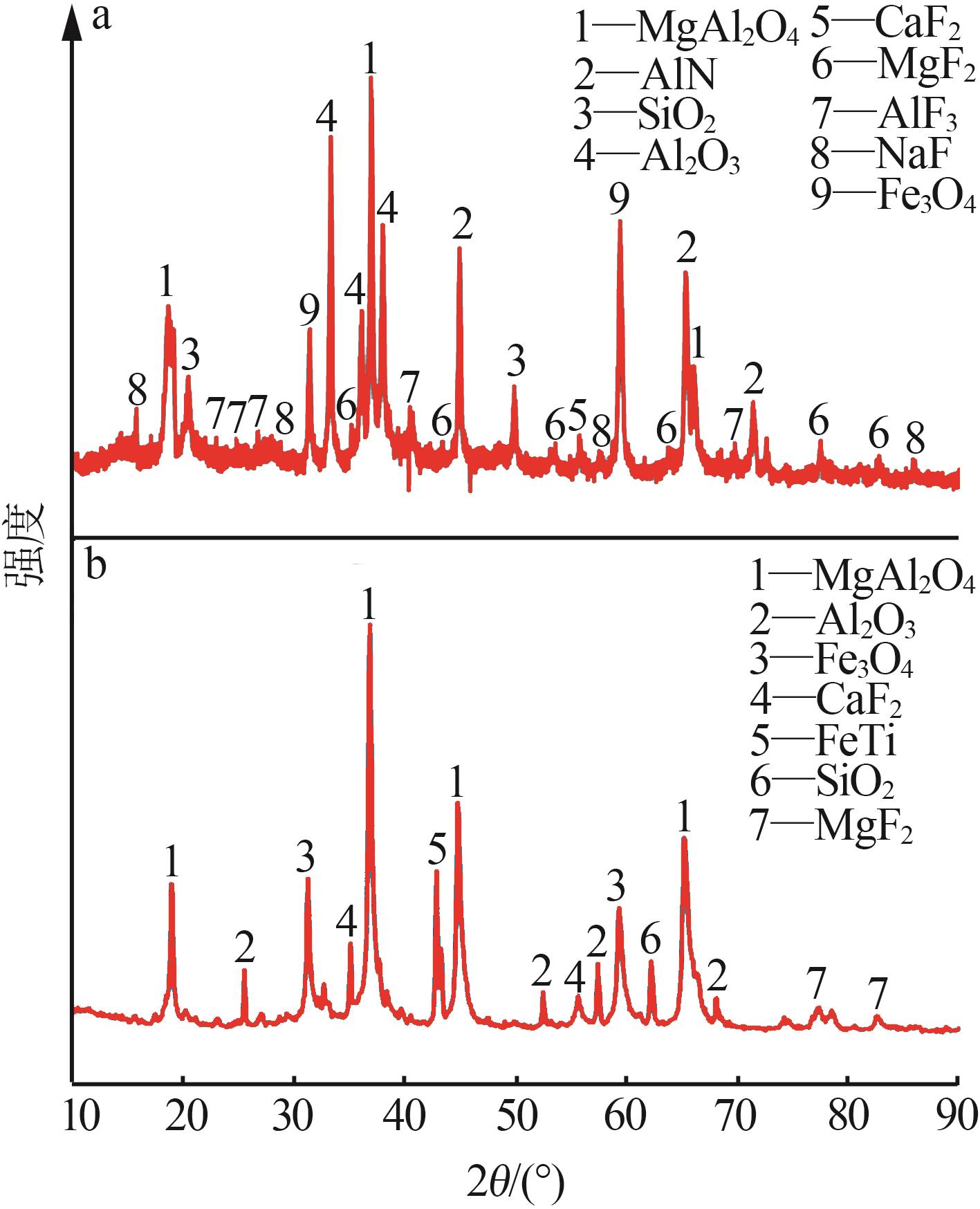

样品	质量分数/%
样品	SiO₂	Al₂O₃	Na₂O	Fe₂O₃	CaO	MgO	F
原铝灰	2.65	74.32	4.11	2.27	4.18	14.85	0.061
焙烧和碱浸后的铝灰	1.37	47.13	3.34	1.97	6.24	14.21	0.057

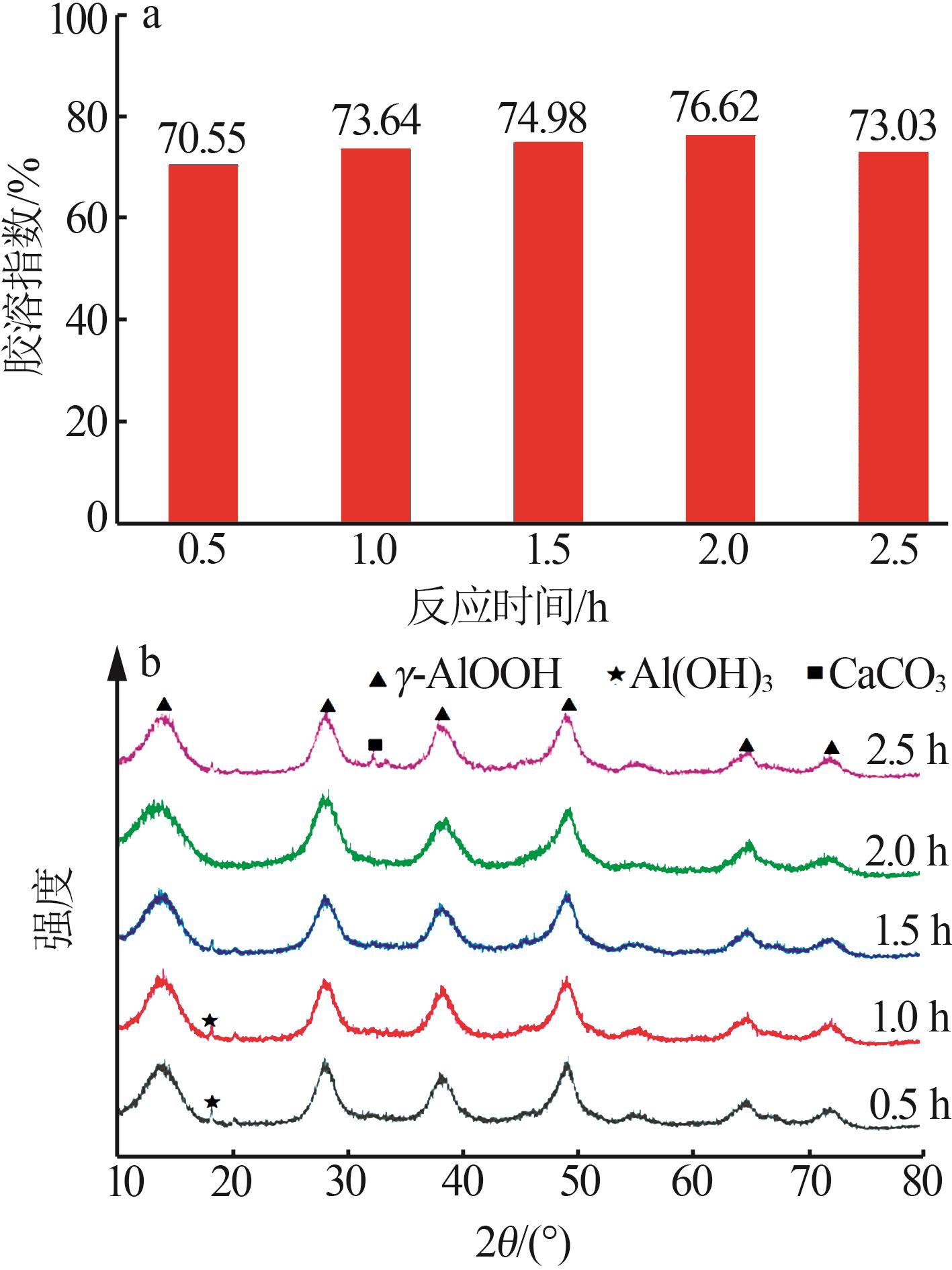

水平	因素
水平	A（加热温度）/ ℃	B（NaHCO₃ 质量分数）/%	C（反应时间）/ h
-1	85	5	1.5
0	95	10	2.0
1	105	15	2.5

方差来源	平方和	自由度	均方	F值	P值	显著性
模型	85.77	9	9.53	19.42	0.000 4	**
A	3.52	1	3.52	7.18	0.031 5	*
B	14.39	1	14.39	29.33	0.001 0	**
C	1.62	1	1.62	3.30	0.112 0	不显著
AB	3.69	1	3.69	7.51	0.028 9	*
AC	1.78	1	1.78	3.63	0.098 3	不显著
BC	1.53	1	1.53	3.11	0.121 2	不显著
A²	32.75	1	32.75	66.76	<0.000 1	**
B²	11.52	1	11.52	23.48	0.001 9	**
C²	9.37	1	9.37	19.09	0.003 3	**
残差	3.43	7	0.490 6
失拟项	1.62	3	0.539 0	1.19	0.420 5	不显著
纯误差	1.82	4	0.454 3
总离差	89.21	16
R²=0.961 5

[1]	崔庚寅, 谢浪, 陆跃贤, 孔德文, 王玲玲. 基于RSM优化玄武岩纤维增强磷石膏基复合材料力学性能[J]. 无机盐工业, 2023, 55(8): 116-123.
[2]	董雄伟, 韩凤兰, 华炜, 李茂辉, 安长聪, 黄玉才. 硅锰渣基沸石的合成及其表征[J]. 无机盐工业, 2023, 55(12): 128-132.
[3]	付子启, 张程, 盛勇, 纪利俊. 有机溶剂浸取湿法磷酸脱氟渣制备磷酸的研究[J]. 无机盐工业, 2022, 54(7): 129-134.
[4]	李凡,杨雨哲,田朋,李伟,宁桂玲. 仲丁醇铝水解制备高纯拟薄水铝石[J]. 无机盐工业, 2022, 54(7): 78-84.
[5]	李亚娇,赵艺伟,鞠恺,唐仁龙,李龙清,邵小平,张高锋,任武昂. 基于响应面法的粉煤灰氨含量测定过程浸提条件优化研究[J]. 无机盐工业, 2022, 54(4): 145-151.
[6]	李风亭,孔涛,李泽坤,李杰,王颖. 铝灰行业对传统混凝剂行业的冲击分析[J]. 无机盐工业, 2022, 54(2): 1-5.
[7]	田朋,李伟,杨雨哲,刘坤吉,徐前进,宁桂玲. 异丙醇铝水解制高纯拟薄水铝石[J]. 无机盐工业, 2022, 54(2): 54-59.
[8]	史凯,赵旭,张红智,任轶轩,李晓峰. 硅改性拟薄水铝石合成SAPO-34分子筛的研究[J]. 无机盐工业, 2022, 54(10): 149-154.
[9]	蔡彬,邓金珠,檀笑,马若凡,任婷艳,奚蓉. 再生铝工业铝灰渣特性及其贮存环境风险防控[J]. 无机盐工业, 2021, 53(12): 117-121.
[10]	石志平,姜澜,杨洪亮,张靖宙,付高峰. 铝灰的回收处理及资源化利用研究现状[J]. 无机盐工业, 2020, 52(9): 21-25.
[11]	熊晓云,胡清勋,赵红娟,高雄厚. 氧化铝基质对催化裂化催化剂重油分子裂化性能的影响[J]. 无机盐工业, 2019, 51(8): 83-87.
[12]	南军,于群,于海斌,张景成,肖寒,朱金剑,李晓云. 拟薄水铝石新工艺研发及其在加氢精制催化剂中的应用[J]. 无机盐工业, 2019, 51(6): 80-82.
[13]	黄继明,刘润清,吴思展,宋娟. 响应面法优化氯化铵焙烧浸出低品位菱锰矿工艺[J]. 无机盐工业, 2019, 51(3): 34-37.
[14]	陈波, 宋兴福, 许妍霞, 孙玉柱, 于建国. 响应面法优化氨碳化-钙转化连续法制备碳酸钙工艺[J]. 无机盐工业, 2016, 48(9): 18-.
[15]	李晓云, 于海斌, 孙彦民, 李世鹏, 曾贤君, 隋云乐, 周鹏. 无机铝盐辅助活性氧化铝水热合成拟薄水铝石[J]. 无机盐工业, 2016, 48(6): 35-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
