城市污泥热解影响因素分析及残渣资源化研究进展

doi:10.19964/j.issn.1006-4990.2022-0423

摘要/Abstract

摘要：

热解法作为一种新兴的污泥处理技术，因其处理彻底、资源利用率高、污染少且能固化重金属等优点而受到广泛关注。城市污泥的来源、种类、特性等因素都会影响热解残渣的结构和性质，了解城市污泥热解工艺是后续残渣资源化的重要依据。通过对城市污泥热解技术、热解过程的影响因素及重金属迁移行为的概述，分析热解残渣在建筑材料、生物燃料、填埋场覆土、粘合剂以及多孔吸附材料等领域中的应用，并指出进一步探索不同来源和种类的城市污泥热解工艺以及热解残渣的高效利用是未来研究的重点。

关键词: 城市污泥, 热解, 残渣, 资源化

Abstract:

As a new sludge treatment technology，pyrolysis process has been widely concerned by the society because of its advantages such as thorough treatment，high resource utilization rate，less pollution and the ability to solidify heavy metals.The source，type，characteristics and other factors of urban sludge will affect the structure and property of the pyrolysis residue.Understanding the pyrolysis process of urban sludge is an important basis for the subsequent reclamation of the residue.The pyrolysis technology of municipal sludge，the factors affecting the pyrolysis process and the migration behavior of heavy metals were summarized，and the applications of pyrolytic residues in the fields of building materials，biofuels，landfill overburden，adhesives and porous adsorption materials were analyzed.At the same time，it was pointed out that further exploration of the pyrolysis process of different sources and types of municipal sludge and the efficient utilization of pyrolysis residue were the future research focus.

Key words: municipal sludge, pyrolysis, residue, resource recovery

中图分类号:

X799.3

陆大川, 顾卫华, 赵静, 庄绪宁, 董滨, 白建峰. 城市污泥热解影响因素分析及残渣资源化研究进展[J]. 无机盐工业, 2023, 55(5): 8-15.

LU Dachuan, GU Weihua, ZHAO Jing, ZHUANG Xuning, DONG Bin, BAI Jianfeng. Research progress of influencing factors of pyrolysis of municipal sludge and residue recycling[J]. Inorganic Chemicals Industry, 2023, 55(5): 8-15.

图/表 6

表1

图1

表2

图2

表3

图3

参考文献 58

1	LI Fenghai， ZHAO Wei， FAN Hongli，et al.Effects of sludge on the ash fusion behaviors of corn stalk and its modification mechanisms[J].Fuel，2021，293：120378.
2	姚佳璇，俄胜哲，袁金华，等.城市污泥农用对灌漠土作物产量及土壤质量的影响[J].生态学杂志，2021，40（7）：2120-2132.
	YAO Jiaxuan， Shengzhe E， YUAN Jinhua，et al.Effects of urban sludge farming on crop yield and soil quality in irrigated desert soil[J].Chinese Journal of Ecology，2021，40（7）：2120-2132.
3	全翠，张广涛，许毓，等.污泥热解残渣中重金属形态分布的研究进展[J].化工学报，2022，73（1）：134-143.
	QUAN Cui， ZHANG Guangtao， XU Yu，et al.Recent advances on the speciation distribution of heavy metals in sludge pyrolysis residue[J].CIESC Journal，2022，73（1）：134-143.
4	WANG Fei， YIN Zheyun， LIU Yarui，et al.Changes and release risk of typical pharmaceuticals and personal care products in sewage sludge during hydrothermal carbonization process[J].Chemosphere，2021，284：131313.
5	LUO Hongxi， CHENG Fangwei， YU Bin，et al.Full-scale municipal sludge pyrolysis in China：Design fundamentals，environmental and economic assessments，and future perspectives[J].Science of the Total Environment，2021，795：148832.
6	HU Menghao， DENG Wenyi， HU Mingtao，et al.Preparation of binder-less activated char briquettes from pyrolysis of sewage sludge for liquid-phase adsorption of methylene blue[J].Journal of Environmental Management，2021，299：113601.
7	谢昆，尹静，陈星.中国城市污水处理工程污泥处置技术研究进展[J].工业水处理，2020，40（7）：18-23.
	XIE Kun， YIN Jing， CHEN Xing.Research progress on sludge trea-tment technology of urban sewage treatment project in China[J].Industrial Water Treatment，2020，40（7）：18-23.
8	ZHANG Junhui， SUN Guang， LIU Jingyong，et al.Co-combustion of textile dyeing sludge with cattle manure：Assessment of thermal behavior，gaseous products，and ash characteristics[J].Journal of Cleaner Production，2020，253：119950.
9	LIANG Yu， XU Donghai， FENG Peng，et al.Municipal sewage sludge incineration and its air pollution control[J].Journal of Cleaner Production，2021，295：126456.
10	ALIPOUR M， ASADI H， CHEN Chengrong，et al. Bioavai-lability and eco-toxicity of heavy metals in chars produced from municipal sewage sludge decreased during pyrolysis and hydrothermal carbonization[J]Ecological Engineering，2021．Doi：10.1016/j.ecoleng.2021.106173.
11	侯宝峰.污泥热解技术的研究进展[J].城镇供水，2017（6）：73-77，15.
	HOU Baofeng.Research progress of sludge pyrolysis technolo-gy[J].City and Town Water Supply，2017（6）：73-77，15.
12	HASSEN TRABELSI A BEN， ZAAFOURI K， FRIAA A，et al.Municipal sewage sludge energetic conversion as a tool for environmental sustainability：Production of innovative biofuels and biochar[J].Environmental Science and Pollution Research，2021， 28（8）：9777-9791.
13	PATEL A， ARKATKAR A， SINGH S，et al.Physico-chemical and biological treatment strategies for converting municipal wastewater and its residue to resources[J].Chemosphere，2021，282：130881.
14	SHAHBEIG H， NOSRATI M.Pyrolysis of municipal sewage slu-dge for bioenergy production：Thermo-kinetic studies，evolved gas analysis，and techno-socio-economic assessment[J].Renewable and Sustainable Energy Reviews，2020．Doi：10.1016/j.rser.2019.109567 .
15	JIANG Guanyu， XU Donghai， HAO Botian，et al.Thermochemical methods for the treatment of municipal sludge[J].Journal of Cleaner Production，2021，311：127811.
16	PENG Huanlong， GUAN Tong， LUO Jingsi，et al.Pretreatment with ochrobactrum immobilizes chromium and copper during sludge pyrolysis[J].Ecotoxicology and Environmental Safety，2020，199：110755.
17	FANG Lin， YUAN Na na， WU Yi guang，et al.Evolution of heavy metals leachability and speciation in residues of sewage sludge treated by microwave assisted pyrolysis[J].Applied Mechanics and Materials，2012，178/179/180/181：833-837.
18	YANG Fu sheng， ZHANG Ming， ZHOU An ning，et al.Research on immobilization of heavy metals in sludge by pyrolysis[J].Advanced Materials Research，2013，864/865/866/867：1745-1749.
19	LEAL VIEIRA CUBAS A， DE MEDEIROS MACHADO M， DE MEDEIROS MACHADO M，et al.Inertization of heavy metals present in galvanic sludge by DC thermal plasma[J].Environmental Science & Technology，2014，48（5）：2853-2861.
20	SYED-HASSAN S S A， WANG Yi， HU Song，et al.Thermochemical processing of sewage sludge to energy and fuel：Fundamentals，challenges and considerations[J].Renewable and Sustainable Energy Reviews，2017，80：888-913.
21	ALI M， HUANG Qunxing， LIN Bingcheng，et al.The effect of hydrolysis on combustion characteristics of sewage sludge and leaching behavior of heavy metals[J].Environmental Technology，2018，39（20）：2632-2640.
22	LEE S， KIM Y M， SIDDIQUI M Z，et al.Different pyrolysis kinetics and product distribution of municipal and livestock manure sewage sludge[J].Environmental Pollution，2021.Doi：10.1016/j.envpol.2021.117197 .
23	KESSAS S A， ESTEVES T， HEMATI M.Products distribution during sewage sludge pyrolysis in a sand and olivine fluidized bed reactor：Comparison with woody waste[J].Waste and Biomass Valorization，2021，12（6）：3459-3484.
24	MA Rui， HUANG Xiaofei， ZHOU Yang，et al.The effects of catalysts on the conversion of organic matter and bio-fuel production in the microwave pyrolysis of sludge at different temperatures[J].Bioresource Technology，2017，238：616-623.
25	DJANDJA O S， WANG Zhicong， WANG Feng，et al.Pyrolysis of municipal sewage sludge for biofuel production：A review[J].Industrial & Engineering Chemistry Research，2020，59（39）：16939-16956.
26	CHANAKA UDAYANGA W D， VEKSHA A， GIANNIS A，et al.Pyrolysis derived char from municipal and industrial sludge：Impact of organic decomposition and inorganic accumulation on the fuel characteristics of char[J].Waste Management，2019，83：131-141.
27	吕太，姚雪骏.城市污泥热解特性及燃烧特性实验分析[J].科学技术与工程，2018，18（19）：324-328.
	Tai LÜ， YAO Xuejun.Experimental analysis of pyrolysis characteristics and combustion characteristics of municipal sludge[J].Science Technology and Engineering，2018，18（19）：324-328.
28	郭朝强，尚双，兰奎，等.不同含水率污泥和小麦秸秆混合热解制备富氢合成气[J].环境工程，2020，38（5）：160-164， 214.
	GUO Zhaoqiang， SHANG Shuang， LAN Kui，et al.Hydrogen-rich syngas production by co-pyrolysis of wheat stalk and wet sewage sludge with different moisture content[J].Environmental Engineering，2020，38（5）：160-164，214.
29	王艳语，苗俊艳，侯翠红，等.城市污泥热解及其固体残渣资源化利用[J].化工矿物与加工，2020，49（12）：41-45.
	WANG，Yanyu， MIAO Junyan， HOU Cuihong，et al.Pyrolysis of municipal sludge and utilization of its solid residues[J].Industrial Minerals & Processing，2020，49（12）：41-45.
30	WANG Zhipu， WANG Jian， XIE Like，et al.Influence of the addition of cotton stalk during Co-pyrolysis with sewage sludge on the properties，surface characteristics，and ecological risks of biochars[J].Journal of Thermal Science，2019，28（4）：755-762.
31	曹秀芹，刘丰，柴莲莲，等.污泥与污泥生物炭对比修复铜、镉污染土壤[J].应用化工，2022，51（4）：1036-1041.
	CAO Xiuqin， LIU Feng， CHAI Lianlian，et al.Restoration of Cu and Cd heavy metal contaminated soil by sludge and sludge-derived biochar[J].Applied Chemical Industry，2022，51（4）：1036-1041.
32	ZHANG Zhiyuan， JU Rui， ZHOU Hengtao，et al.Migration characteristics of heavy metals during sludge pyrolysis[J].Waste Management，2021，120：25-32.
33	姜媛媛，王彦，段文焱，等.市政污泥热解过程中重金属迁移特性及环境效应评估[J].环境科学，2021，42（6）：2966-2974.
	JIANG Yuanyuan， WANG Yan， DUAN Wenyan，et al.Migration and environmental effects of heavy metals in the pyrolysis of municipal sludge[J].Environmental Science，2021，42（6）：2966-2974.
34	MPHAHLELE K， MATJIE R H， OSIFO P O.Thermodynamics，kinetics and thermal decomposition characteristics of sewage sludge during slow pyrolysis[J].Journal of Environmental Management，2021，284：112006.
35	郭晋荣，贾里，王彦霖，等.城市污泥热解特性及理化性能研究[J].中南大学学报：自然科学版，2021，52（6）：2023-2031.
	GUO Jinrong， JIA Li， WANG Yanlin，et al.Study on municipal sludge physical-chemical properties and pyrolysis characteristi-cs[J].Journal of Central South University （Science and Technology），2021，52（6）：2023-2031.
36	茆青，张守玉，姚云隆，等.城市污泥热解特性及热解过程中Pb、Cd迁移特性[J].热能动力工程，2017，32（4）：120-125，143.
	MAO Qing， ZHANG Shouyu， YAO Yunlong，et al.Investigation on pyrolysis behavior and Pb/Cd migrations during sewage sludge pyrolysis process[J].Journal of Engineering for Thermal Energy and Power，2017，32（4）：120-125，143.
37	闫云飞，张力，李丽仙.工业废水污泥的热解及升温速率对热解的影响[J].环境工程学报，2012，6（3）：896-902.
	YAN Yunfei， ZHANG Li， LI Lixian.Pyrolysis and influence of heating rate on industrial sewage sludge[J].Chinese Journal of Environmental Engineering，2012，6（3）：896-902.
38	WANG Zhipu， LIU Kai， XIE Like，et al.Effects of residence time on characteristics of biochars prepared via co-pyrolysis of sewage sludge and cotton stalks[J].Journal of Analytical and Applied Pyrolysis，2019，142：104659.
39	黄静，刘建坤，蒋廷学，等.含油污泥热解技术研究进展[J].化工进展，2019，38（S1）：232-239.
	HUANG Jing， LIU Jiankun， JIANG Tingxue，et al.Research progress on pyrolysis of oily sludge[J].Chemical Industry and Engineering Progress，2019，38（S1）：232-239.
40	罗立群，涂序，周鹏飞.湖泥陶粒的制备及重金属固化研究[J].硅酸盐通报，2019，38（11）：3397-3402，3408.
	LUO Liqun， TU Xu， ZHOU Pengfei.Preparation and heavy metals solidification of ceramsite from lake mud[J].Bulletin of the Chinese Ceramic Society，2019，38（11）：3397-3402，3408.
41	张晓亚，李佳丽，冯丽娟，等.城市污泥陶粒制备技术与应用研究进展[J].无机盐工业，2022，54（9）：28-38.
	ZHANG Xiaoya， LI Jiali， FENG Lijuan，et al.Research progress on preparation technology and application of municipal sludge ceramsite[J].Inorganic Chemicals Industry，2022，54（9）：28-38.
42	WANG Hanxi， XU Jianling， LIU Yunqing，et al.Preparation of ceramsite from municipal sludge and its application in water treatment：A review[J].Journal of Environmental Management，2021，287：112374.
43	徐奔奔，王杨君，胡景辉，等.氟化钙污泥制备建筑陶瓷材料的研究[J].环境科学与技术，2019，42（S2）：56-60.
	XU Benben， WANG Yangjun， HU Jinghui，et al.Study on preparation of building ceramic materials by calcium fluoride slud-ge[J].Environmental Science & Technology，2019，42（S2）：56-60.
44	AMIN S K， ABDEL HAMID E M， EL-SHERBINY S A，et al.The use of sewage sludge in the production of ceramic floor tiles[J].HBRC Journal，2018，14（3）：309-315.
45	CHANG Zhiyang， LONG Guangcheng， ZHOU J L，et al.Valorization of sewage sludge in the fabrication of construction and building materials：A review[J].Resources，Conservation and Recycling，2020，154：104606.
46	胡名卫，郑宝春，吴孔其，等.印染污泥制备烧结砖的试验研究[J].新型建筑材料，2020，47（8）：53-55.
	HU Mingwei， ZHENG Baochun， WU Kongqi，et al.Experimental study on dyeing sludge in the production of sintered brick[J].New Building Materials，2020，47（8）：53-55.
47	AREIAS I O R， VIEIRA C M F， COLORADO H A，et al.Could city sewage sludge be directly used into clay bricks for building construction？A comprehensive case study from Brazil[J].Journal of Building Engineering，2020，31：101374.
48	KANG Kang， QIU Ling， SUN Guotao，et al.Codensification technology as a critical strategy for energy recovery from biomass and other resources-A review[J].Renewable and Sustainable Energy Reviews，2019，116：109414.
49	DDE MENDONÇA H V， OTENIO M H， MARCHÃO L，et al. Biofuel recovery from microalgae biomass grown in dairy wastewater treated with activated sludge：The next step in sustainable production[J].Science of the Total Environment，2022．Doi：10.1016/j.scitotenv.2022.153838 .
50	BORA A P， GUPTA D P， DURBHA K S.Sewage sludge to bio-fuel：A review on the sustainable approach of transforming sewage waste to alternative fuel[J].Fuel，2020.Doi：10.1016/j.fuel. 2019.116262 .
51	GHODKE P K， SHARMA A K， PANDEY J K，et al.Pyrolysis of sewage sludge for sustainable biofuels and value-added biochar production[J].Journal of Environmental Management，2021，298：113450.
52	WANG Liping， CHANG Yuzhi， ZHANG Xuejing，et al.Hydrothermal co-carbonization of sewage sludge and high concentration phenolic wastewater for production of solid biofuel with increased calorific value[J].Journal of Cleaner Production，2020，255：120317.
53	SEIPLE T E， SKAGGS R L， FILLMORE L，et al. Municipal wastewater sludge as a renewable，cost-effective feedstock for transportation biofuels using hydrothermal liquefaction[J].Journal of Environmental Management，2020.Doi：10.1016/j.jenvman. 2020.110852 .
54	TAWALBEH M， RAJANGAM A S， SALAMEH T，et al.Characterization of paper mill sludge as a renewable feedstock for sustainable hydrogen and biofuels production[J].International Journal of Hydrogen Energy，2021，46（6）：4761-4775.
55	ROSLI N A， AZIZ H A， SELAMAT M R，et al.A mixture of sewage sludge and red gypsum as an alternative material for temporary landfill cover[J].Journal of Environmental Management，2020，263：110420.
56	GONZALEZ J， SARGENT P， ENNIS C.Sewage treatment sludge biochar activated blast furnace slag as a low carbon binder for soft soil stabilisation[J].Journal of Cleaner Production，2021，311：127553.
57	DI SUMMA D， RUSCICA G， SAVI P，et al. Biochar-containing construction materials for electromagnetic shielding in the microwave frequency region：The importance of water content[J].Clean Technologies and Environmental Policy，2021.Doi：10.1007/s10098-021-02182-0 .
58	LIANG Qingling， LIU Yucheng， CHEN Mingyan，et al.Optimized preparation of activated carbon from coconut shell and municipal sludge[J].Materials Chemistry and Physics，2020.Doi：10.1016/j.matchemphys.2019.122327 .

热解工艺	优点	缺点	仪器	温度/℃	气体氛围
微波辅助热解法^[16]	有效稳定残渣中的重金属，改善废物基质中重金属的结合；具有比传统热解工艺更高的热解效率和安全性	处理过程需要添加微波吸收剂（如碳化硅等），能耗高，成本高	普通多模微波腔	150~800	氮气（体积分数为99.995%）
马弗炉法^[17]	有效固定残渣中的重金属；残渣浸出率高于微波法	加热过程中金属蒸汽冷凝相对缓慢，导致较大颗粒沉积在残渣表面；热解不完全，需要进一步热解	马弗炉	100~1 800	氮气（体积分数为99.9%）、氢气（体积分数为99.9%）
等离子体法^[18]	使用惰性气体如氩气进行热解，成本低；在电镀污泥方面具有高效性	热解过程需要添加大量石英砂，能耗高	带有直流转移电弧等离子体炬的反应器	0~25 000	氩气（体积分数为 99.9%）
管式炉法^[19]	在玻璃管内热解，易于收集液体和气体产物；简单、经济，适用于工业生产	对重质原料适用性不高	管式炉	100~1 800	氮气（体积分数为 99.995%）、氦气（体积分数为99.995%）、氢气（体积分数为99.9%）

影响因素	产物	重金属行为	污泥类型

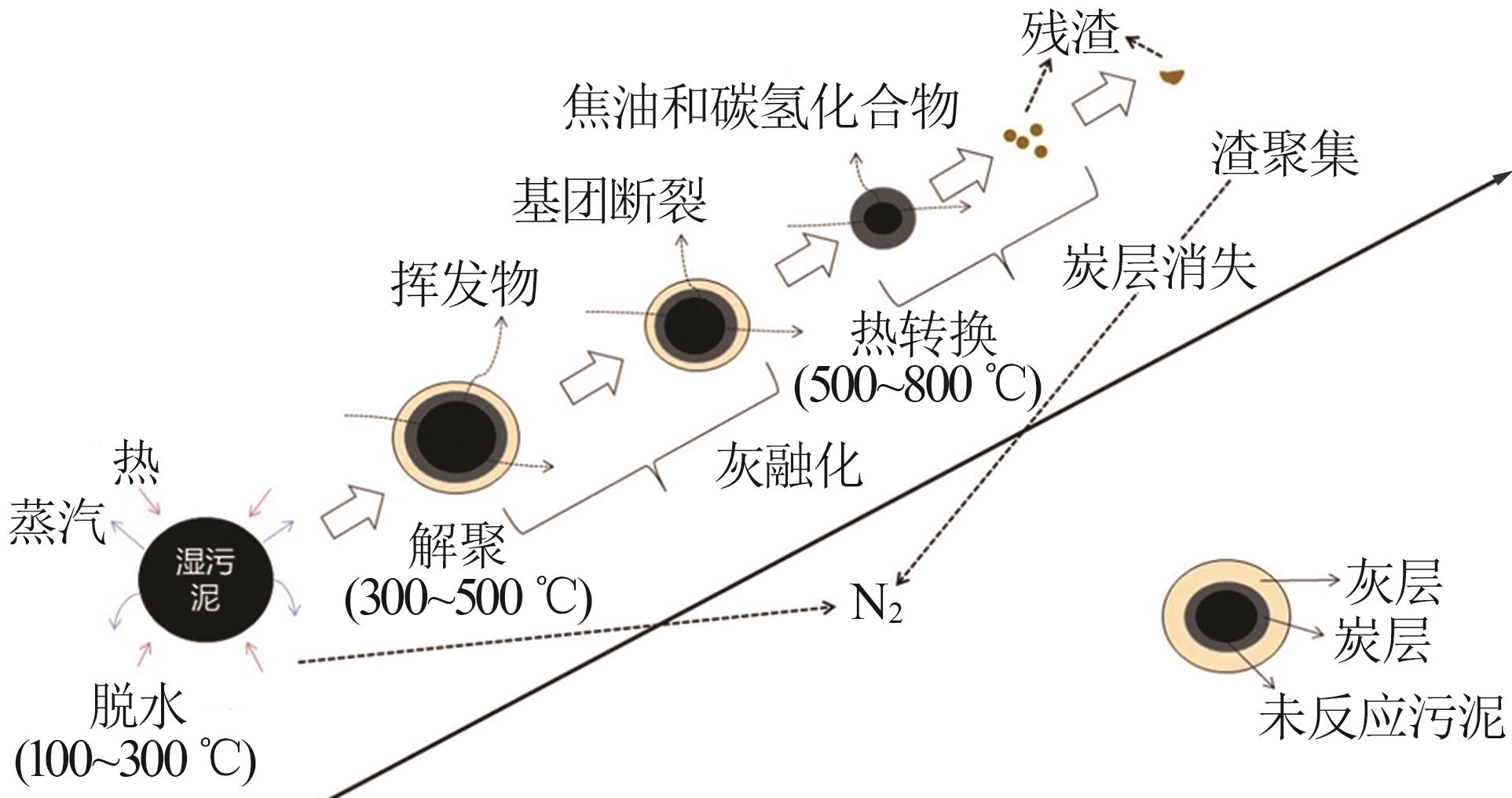

温度^[28-32]	温度升高，释放挥发分，生成热解油；然后热解油化学键断裂，生成气体产物；同时存在碳氢化合物等物质的降解	温度升高，污泥中F1和F2组分含量下降，F3和F4组分含量上升，从而固定重金属，降低生物利用度	好氧活性污泥

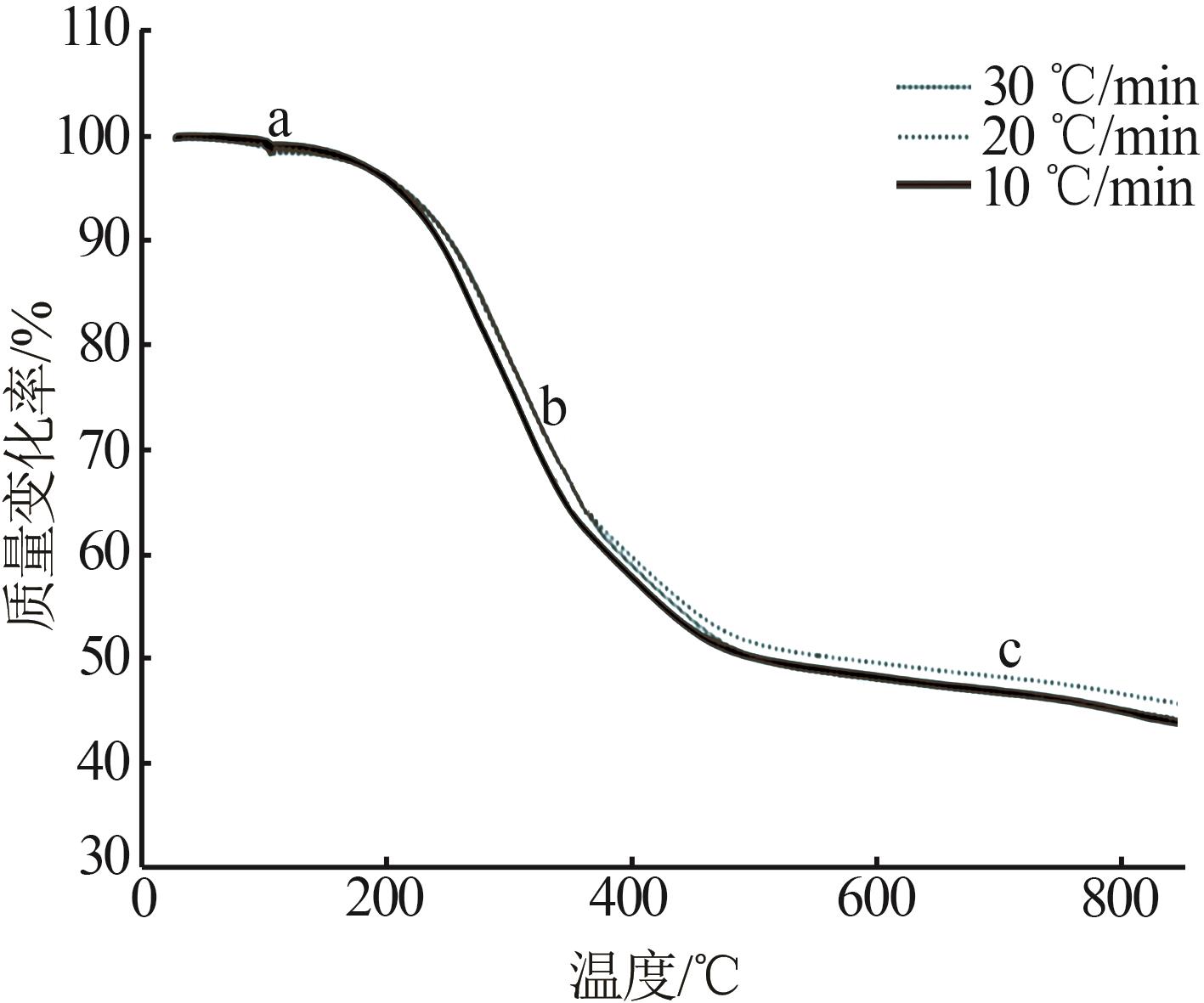

升温速率^[34-35]	升温速率越快，热解产物（气相产物和固相产物）的产率越小	升温速率越快，F1和F2组分含量越多，F3和F4组分含量越少，导致挥发分析出量减少	厌氧消化污泥、脱水污泥
停留时间^[38]	停留时间越长，污泥中生物质分子受热越均匀，挥发分析出量和热解油产量越多	停留时间越长，污泥中F1和F2组分含量越少，F3和F4含量越多	消化污泥

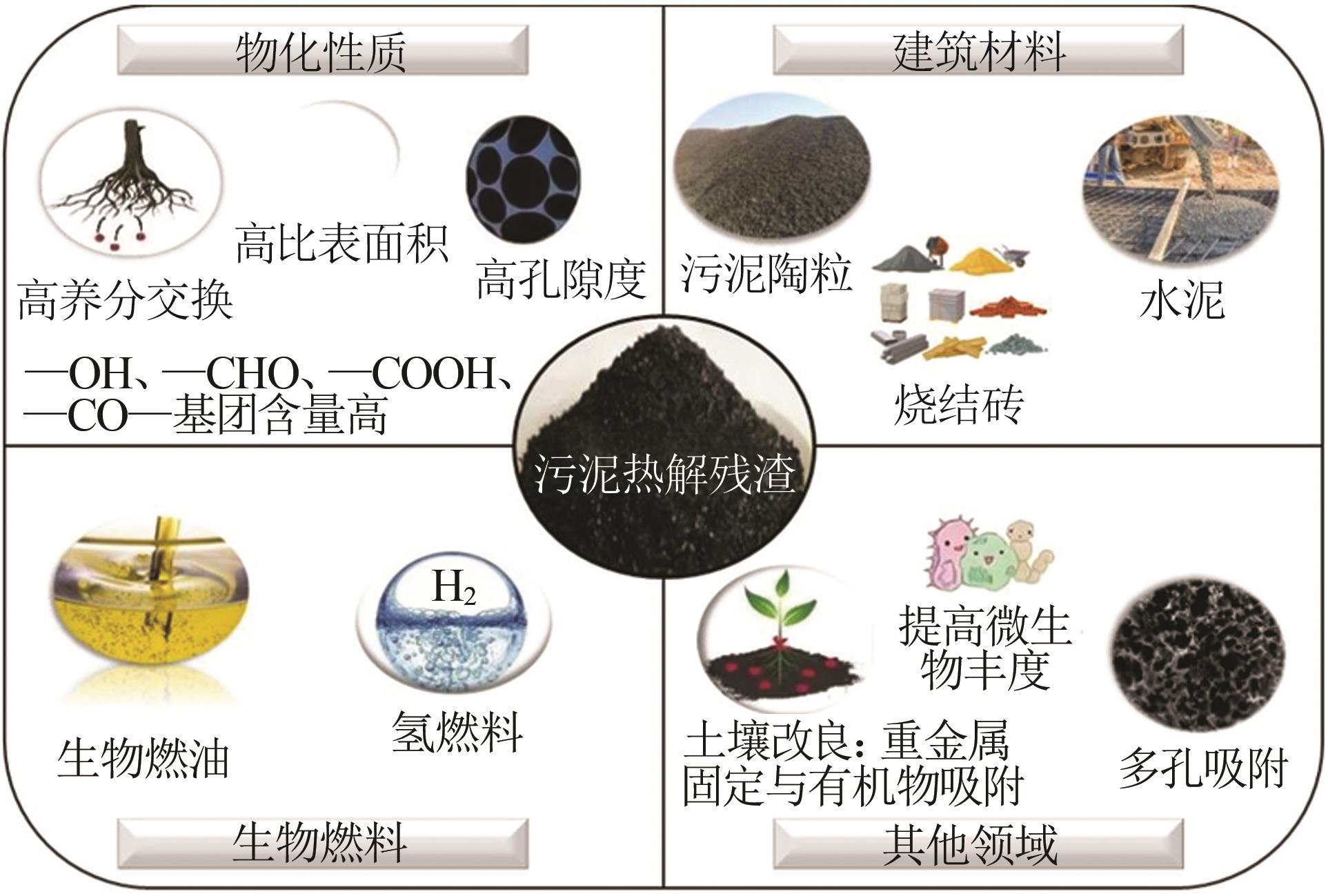

领域	应用	污泥类型（污泥来源）
建筑材料	污泥陶粒、烧结砖、水泥等	污染湖泥、城市污水处理厂污泥
生物燃料	生物燃油、氢燃料等	脱水活性污泥、造纸厂污泥、炼油厂污泥
其他领域	土壤改良如固定重金属、吸附有机物、提高微生物丰度及多孔吸附等	垃圾填埋场污泥、污水处理厂污泥
