磷酸分解磷矿过程中金属元素的浸出规律研究

doi:10.19964/j.issn.1006-4990.2021-0175

摘要/Abstract

摘要：

探究了以磷酸分解磷矿,关键酸解工艺参数对磷及Fe、Al、Mg、Pb、As浸出的影响规律,并从热力学角度进行了分析。结果表明,磷矿内磷及Fe、Al、Mg浸出率随磷酸质量分数、反应温度、反应时间和液固比的增大而增大,搅拌速度影响不明显;Pb浸出率随磷酸质量分数、反应温度和液固比的增大而增大,搅拌速度、反应时间影响不明显;As浸出率随反应温度升高呈先增大后减小趋势,随反应时间增加略有减小,磷酸质量分数、搅拌速度和液固比影响不明显。控制磷酸质量分数为30%（以P₂O₅计）、反应温度为80 ℃、搅拌速度为300 r/min、反应时间为150 min、液固质量比为10∶1,在此条件下,磷及Fe、Al、Mg、Pb、As的浸出率分别为98.65%、68.56%、48.54%、95.84%、32.85%和84.62%。通过热力学分析表明磷矿内Mg、As浸出率较高,Pb浸出率较低,而Fe、Al浸出率大小主要取决于磷矿中褐铁矿及高岭土含量。

关键词: 磷酸, 磷矿, 金属元素, 浸出率, 热力学

Abstract:

By using phosphoric acid to decompose phosphate rock,the influence of key acid hydrolysis process parameters on the leaching of phosphorus,Fe,Al,Mg,Pb,and As was explored and it was analyzed from the perspective of thermodynamics. The results showed that the leaching rate of phosphorus,Fe,Al and Mg in phosphate rock increased with the increase of phosphoric acid concentration,reaction temperature,reaction time and liquid-solid ratio,and the effect of stirring speed was not obvious;The leaching rate of Pb increased with the increase of phosphoric acid concentration,reaction temperature and liquid-solid ratio,and the effect of stirring speed and reaction time was not obvious;As the increase of reaction temperature,the leaching rate of As firstly increased and then decreased,and slightly decreased with the increase of reaction time,the influence of phosphoric acid concentration,stirring speed and liquid-solid ratio was not obvious.Under the conditions of controlling phosphoric acid concentration of 30%P₂O₅,reaction temperature of 80 ℃,stirring speed of 300 r/min,reaction time of 150 min,and liquid-solid mass ratio of 10∶1,the leaching rates of phosphorus,Fe,Al,Mg,Pb,and as were 98.65%,68.56%,48.54%,95.84%,32.85%,and 84.62%,respectively.Thermodynamic analysis showed that the leaching rate of Mg and As in the phosphate rock was higher,and the leaching rate of Pb was lower,and the leaching rate of Fe and Al was mainly determined by the content of limonite and kaolin in the phosphate rock.

Key words: phosphoric acid, phosphate rock, metal element, leaching rate, thermodynamics

中图分类号:

TQ126.3

梁成波,解田,杨林,何兵兵. 磷酸分解磷矿过程中金属元素的浸出规律研究[J]. 无机盐工业, 2021, 53(11): 49-54.

LIANG Chengbo,XIE Tian,YANG Lin,HE Bingbing. Study on leaching law of metal elements in process of decomposing phosphate rock by phosphoric acid[J]. Inorganic Chemicals Industry, 2021, 53(11): 49-54.

图/表 9

表1

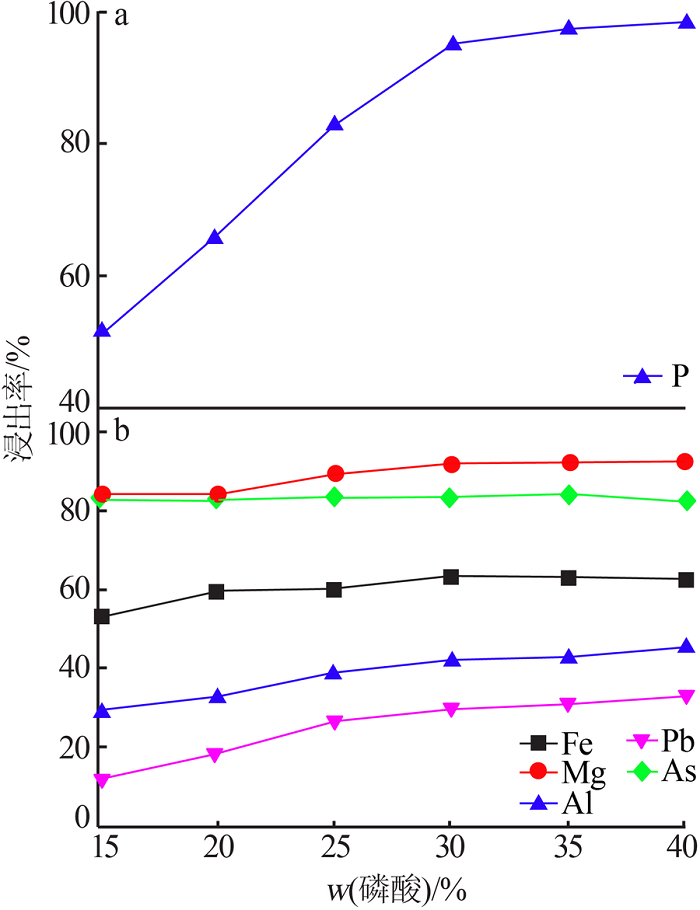

图1

图2

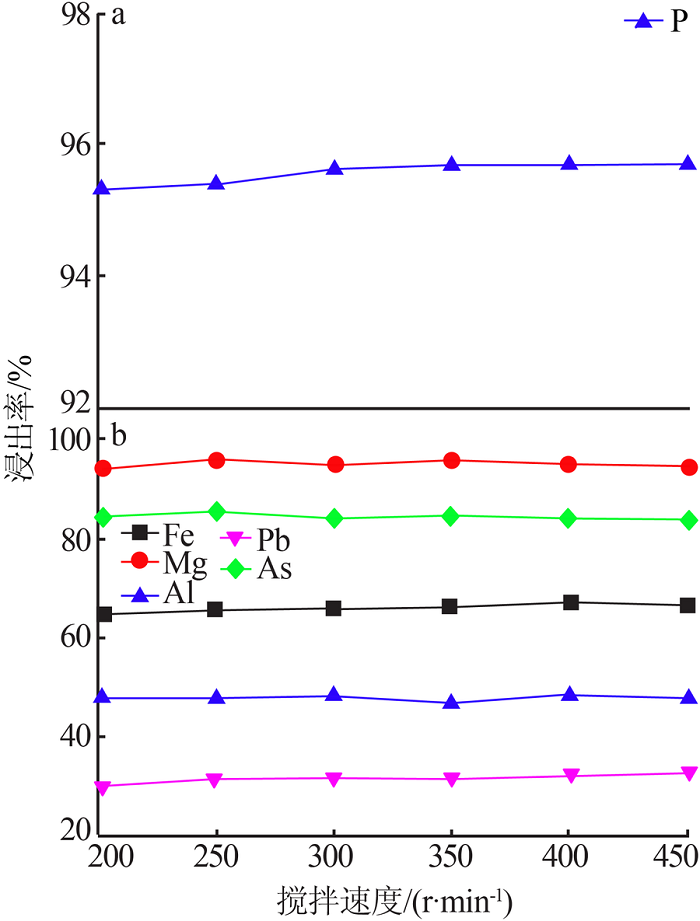

图3

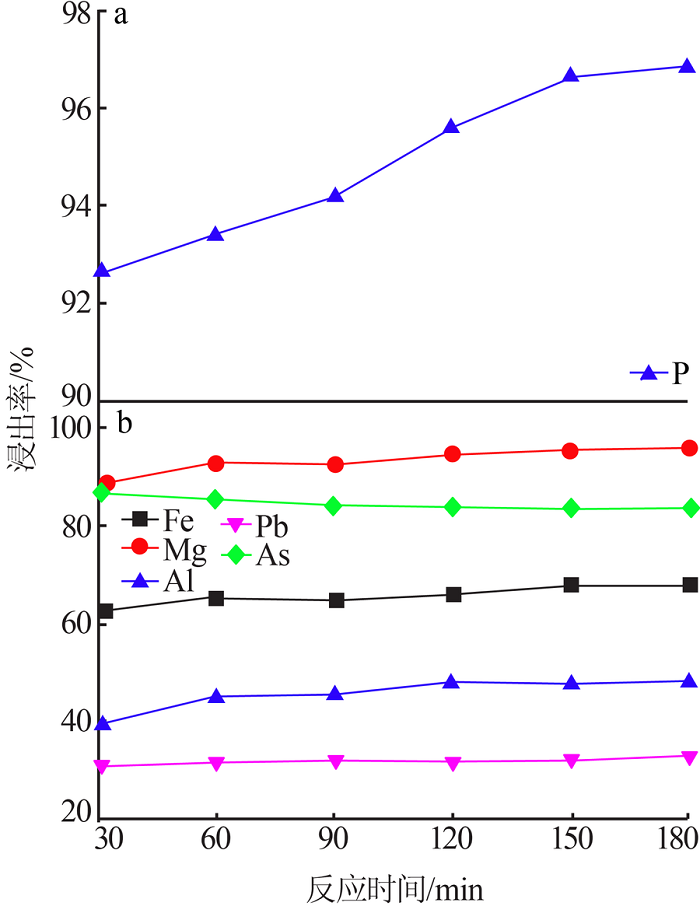

图4

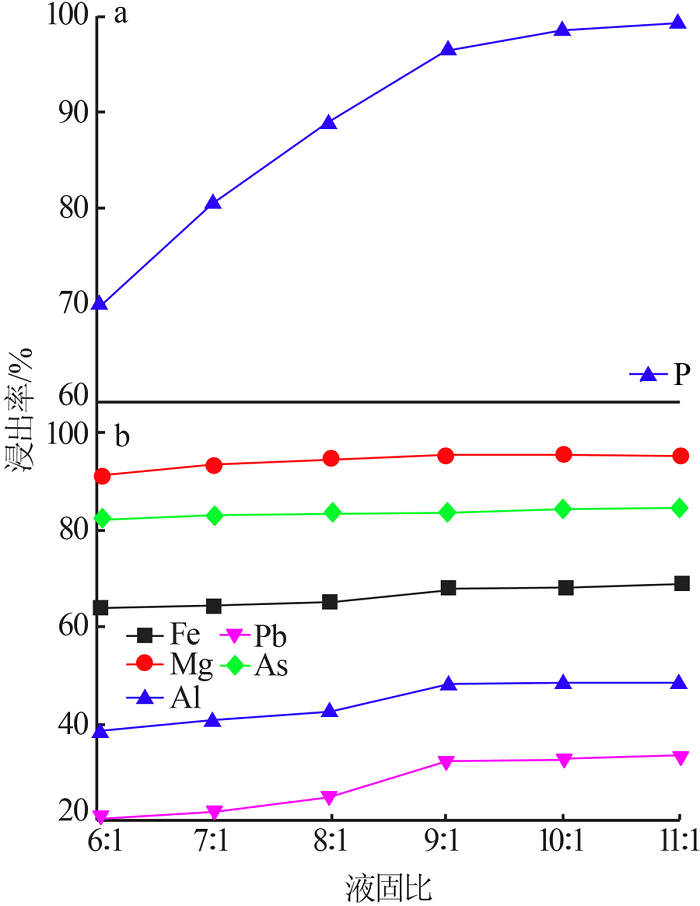

图5

表2

表3

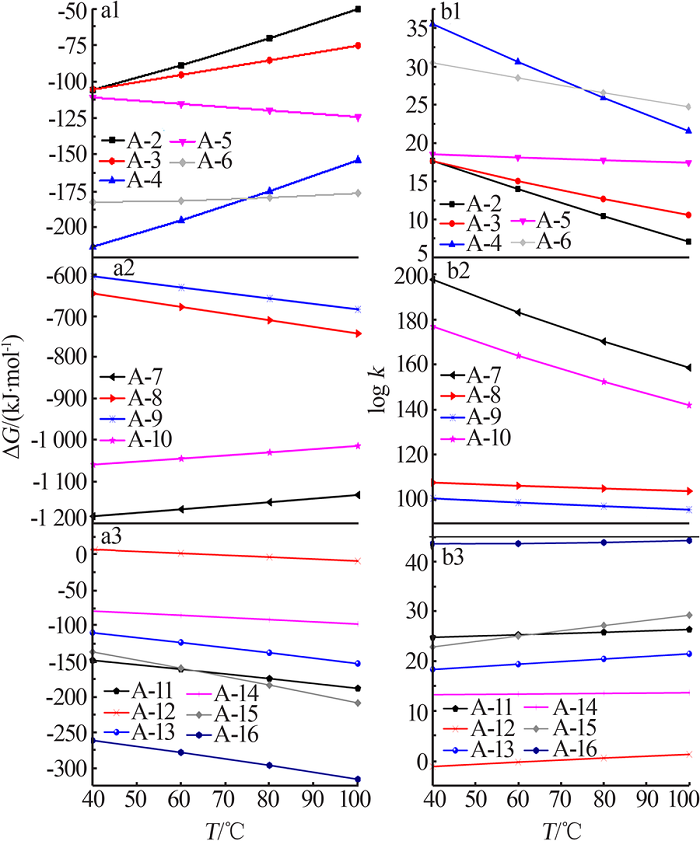

图6

参考文献 13

[1]	张苏江, 易锦俊, 孔令湖, 等. 中国磷矿资源现状及磷矿国家级实物地质资料筛选[J]. 无机盐工业, 2016, 48(2):1-5,17.
[2]	张亚明, 李文超, 王海军. 我国磷矿资源开发利用现状[J]. 化工矿物与加工, 2020, 49(6):43-46.
[3]	杜春丽, 黄曼, 洪诗佳. 我国磷矿资源开发利用研究综述[J]. 中国国土资源经济, 2019, 32(4):32-38.
[4]	汪博, 刘涛, 张一敏, 等. 湖北某胶磷矿石浮选脱铁、铝、镁试验[J]. 金属矿山, 2016(7):136-140.
[5]	王举亮, 胡兴. 湿法磷酸用磷矿石主要杂质危害及选别方法[J]. 化工矿物与加工, 2020, 49(4):32-33,38.
[6]	JIAO W T, CHEN W P, CHANG A C, et al. Environmental risks of trace elements associated with long-term phosphate fertilizers ap-plications:A review[J]. Environmental Pollution, 2012, 168:44-53. doi: 10.1016/j.envpol.2012.03.052
[7]	FIOROTO A M, ALBUQUERQUE L G R, CARVALHO A A C, et al. Hydroponic growth test of maize sprouts to evaluate As,Cd,Cr and Pb translocation from mineral fertilizer and As and Cr specia-tion[J]. Environmental Pollution, 2020, 262.Doi: 10.1016/j.envpol.2020.114216. doi: 10.1016/j.envpol.2020.114216
[8]	FARIDULLAH F, UMAR M, ALAM A, et al. Assessment of heavy metals concentration in phosphate rock deposits,Hazara basin,Les-ser Himalaya Pakistan[J]. Geosciences Journal, 2017, 21(5):743-752. doi: 10.1007/s12303-017-0013-9
[9]	LIU D J, JIANG C F. Negative temperature effect of complex reac-tion kinetics system of Fe and Al mineral impurities in liquid-solid process[J]. Chemical Engineering Research and Design, 2020, 153:507-516. doi: 10.1016/j.cherd.2019.10.024
[10]	文焱炳, 张钦, 顾春光, 等. 中低品位磷矿前处理技术的研究进展[J]. 无机盐工业, 2016, 48(7):7-9.
[11]	徐建明, 孟俊, 刘杏梅, 等. 我国农田土壤重金属污染防治与粮食安全保障[J]. 中国科学院院刊, 2018, 33(2):153-159.
[12]	张夫道. 肥料中的有害成分[J]. 农业环境保护, 1985(3):17-19.
[13]	GB/T 1871.1—1995 磷矿石和磷精矿中五氧化二磷含量的测定磷钼酸喹啉重量法和容量法[S].

序号	反应方程
A-1	Fe₂O₃+6H⁺=2Fe³⁺+3H₂O
A-2	Fe₂O₃+6H₃PO₄=2Fe³⁺+6H₂PO₄^-+3H₂O
A-3	Al₂O₃+6H⁺=2Al³⁺+3H₂O
A-4	Al₂O₃+6H₄PO₄=2Al³⁺+6H₂PO₄^-+3H₂O
A-5	CaMg（CO₃）₂+4H⁺=Mg²⁺+Ca²⁺+2CO₂（g）+2H₂O
A-6	CaMg（CO₃）₂+4H₃PO₄=Mg²⁺+Ca²⁺+4H₂PO₄^-+2CO₂ （g）+2H₂O
A-7	FeAsS+3.25O₂（g）+1.5H₂O=2Fe²⁺+H₃AsO₄+6SO₄^2-
A-8	FeAsS+13Fe³⁺+8H₂O=14Fe²⁺+H₃AsO₄+SO₄^2-+13H⁺
A-9	FeAsS+11Fe³⁺+7H₂O=12Fe²⁺+H₃AsO₃+SO₄^2-+11H⁺
A-10	FeAsS+2.75O₂（g）+1.5H₂O=Fe²⁺+H₃AO₃+SO₄^2-
A-11	Fe³⁺+PO₄^3-=FePO₄（s）
A-12	Fe³⁺+H₃AsO₄=FeAsO₄（s）+3H⁺
A-13	Al³⁺+PO₄^3-=AlPO₄（s）
A-14	Al³⁺+H₃AsO₄=AlAsO₄（s）+3H⁺
A-15	3Mg²⁺+2PO₄^3-=Mg₃（PO₄）₂（s）
A-16	3Pb²⁺+2PO₄^3-=Pb₃（PO₃）₂（s）

序号	ΔG				log K
序号	40 ℃	60 ℃	80 ℃	100 ℃	40 ℃	60 ℃	80 ℃	100 ℃
A-1	1.75	10.40	19.13	27.88	-0.29	-1.64	-2.83	-3.90
A-2	-105.75	-89.02	-70.41	-50.49	17.64	13.96	10.42	7.07
A-3	-105.51	-95.57	-85.56	-75.46	17.60	14.99	12.66	10.56
A-4	-213.00	-195.02	-175.10	-153.83	35.53	30.58	25.90	21.54
A-5	-110.95	-115.36	-119.81	-124.26	18.51	18.09	17.72	17.40
A-6	-182.61	-181.66	-179.50	-176.51	30.46	28.49	26.55	24.71
A-7	-1 184.29	-1 167.67	-1 150.54	-1 132.92	197.56	183.09	170.19	158.60
A-8	-646.01	-678.49	-710.69	-742.69	107.77	106.39	105.13	103.97
A-9	-604.13	-631.18	-657.81	-684.10	100.78	98.97	97.31	95.77
A-10	-1 059.60	-1 045.10	-1 029.99	-1 014.30	176.76	163.88	152.36	142.00
A-11	-148.63	-161.28	-174.50	-188.29	24.79	25.29	25.81	26.36
A-12	6.90	1.67	-3.67	-9.11	-1.15	-0.26	0.54	1.28
A-13	-109.92	-123.68	-138.17	-153.37	18.34	19.39	20.44	21.47
A-14	-79.57	-85.48	-91.53	-97.73	13.27	13.40	13.54	13.68
A-15	-136.98	-159.64	-183.58	-208.77	22.85	25.03	27.16	29.23
A-16	-261.37	-278.18	-296.41	-315.99	43.60	43.62	43.85	44.24

[1]	王好芳. 磷酸钛铝锂基全固态金属锂电池界面稳定性研究[J]. 无机盐工业, 2024, 56(4): 72-77.
[2]	李快, 栗照帅, 董庭轩, 李丹, 郭生伟, 韩凤兰. 湿法磁选对粉煤灰中铁和重金属元素的分布影响研究[J]. 无机盐工业, 2024, 56(4): 98-104.
[3]	徐梦瑶, 张欣, 何琨鹏, 何坚, 蒋炜. 锆钇废料制备氧化钇和磷酸锆吸附剂及其性能评价[J]. 无机盐工业, 2024, 56(3): 116-124.
[4]	周煌, 胡晓萍, 任稳, 曹鑫鑫. 硫掺杂Na₃（VOPO₄）₂F正极材料的制备及储钠性能[J]. 无机盐工业, 2024, 56(2): 30-37.
[5]	张丽, 张丹, 潘红艳, 董永刚, 李文飞, 秦红. 磷酸法低灰分活性炭的制备研究[J]. 无机盐工业, 2024, 56(2): 95-103.
[6]	金声势, 刘凯杰, 刘秋文, 张一波, 杨向光. 磷酸改性CeO₂纳米棒负载Pt催化剂催化丙烷燃烧性能的研究[J]. 无机盐工业, 2024, 56(1): 141-148.
[7]	张颖, 李军, 金央, 黄美英. 磷酸三丁酯脱色活性炭热解再生研究[J]. 无机盐工业, 2024, 56(1): 59-66.
[8]	袁景华, 吴俊虎, 杨秀山, 许德华, 张志业. 硝磷酸氨法净化生产磷酸二氢铵工艺研究[J]. 无机盐工业, 2023, 55(9): 50-56.
[9]	于红超, 张梦萌, 金天翔. 磷酸银光催化材料的微观形貌及晶面效应研究进展[J]. 无机盐工业, 2023, 55(8): 13-20.
[10]	王紫涵, 李军, 陈明, 周青禺. 硝酸铁和磷酸共沉淀法制备电池级磷酸铁工艺研究[J]. 无机盐工业, 2023, 55(7): 51-57.
[11]	潘晓晓, 庄树新, 孙雨晴, 孙高星, 任艳, 蒋声育. 动力型磷酸铁锂正极材料改性的研究进展[J]. 无机盐工业, 2023, 55(6): 18-26.
[12]	李加强, 李军, 金央, 陈明. 磷酸-乙酸体系中乙酸含量的气相色谱分析方法[J]. 无机盐工业, 2023, 55(5): 115-120.
[13]	陈昱珏, 张梁军, 旷焕, 蒋漫文, 肖利. 磷酸铁锂废粉硫酸氢钠焙烧回收工艺研究[J]. 无机盐工业, 2023, 55(3): 113-117.
[14]	田晓利, 李志勋, 冯润棠, 张洁, 郑全福, 史旭武, 杜永彬. 西藏卡玛多微晶菱镁矿热分解行为研究[J]. 无机盐工业, 2023, 55(3): 60-65.
[15]	周清烈, 王宝琦, 张志业, 张应虎, 王坚, 杨林. 萃取法脱除湿法磷酸金属阳离子新工艺开发[J]. 无机盐工业, 2023, 55(3): 84-91.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
