铝基锂吸附剂制备及其吸附性能研究

doi:10.11962/1006-4990.2019-0499

摘要/Abstract

摘要：

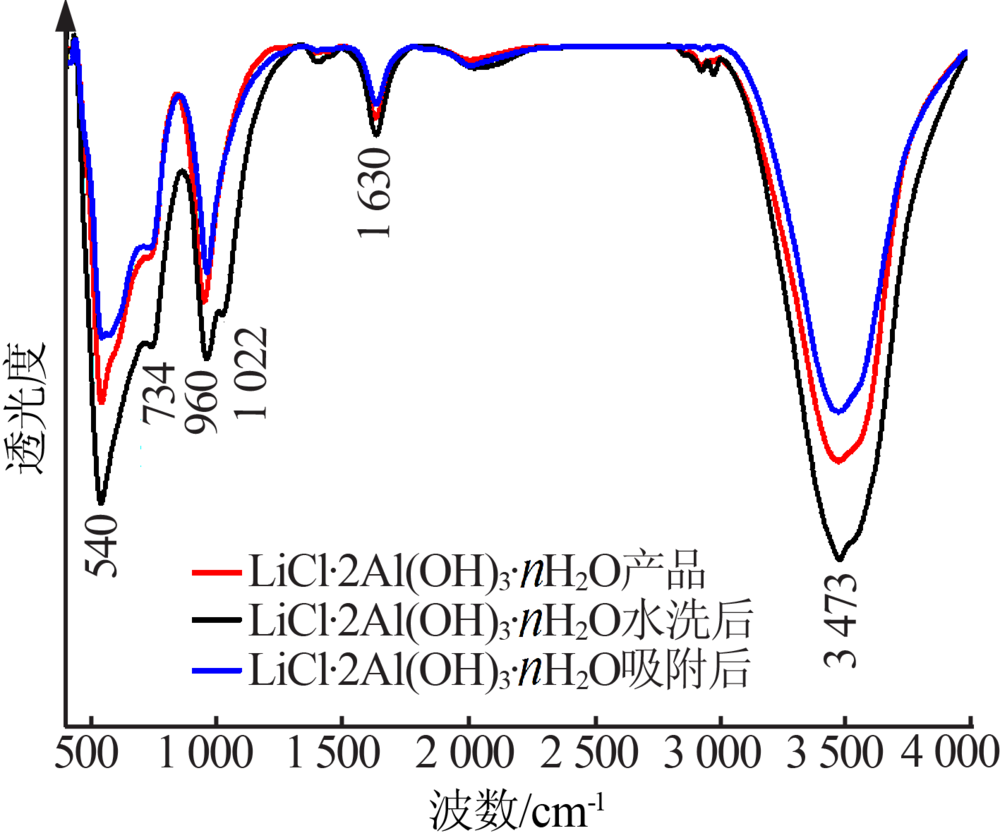

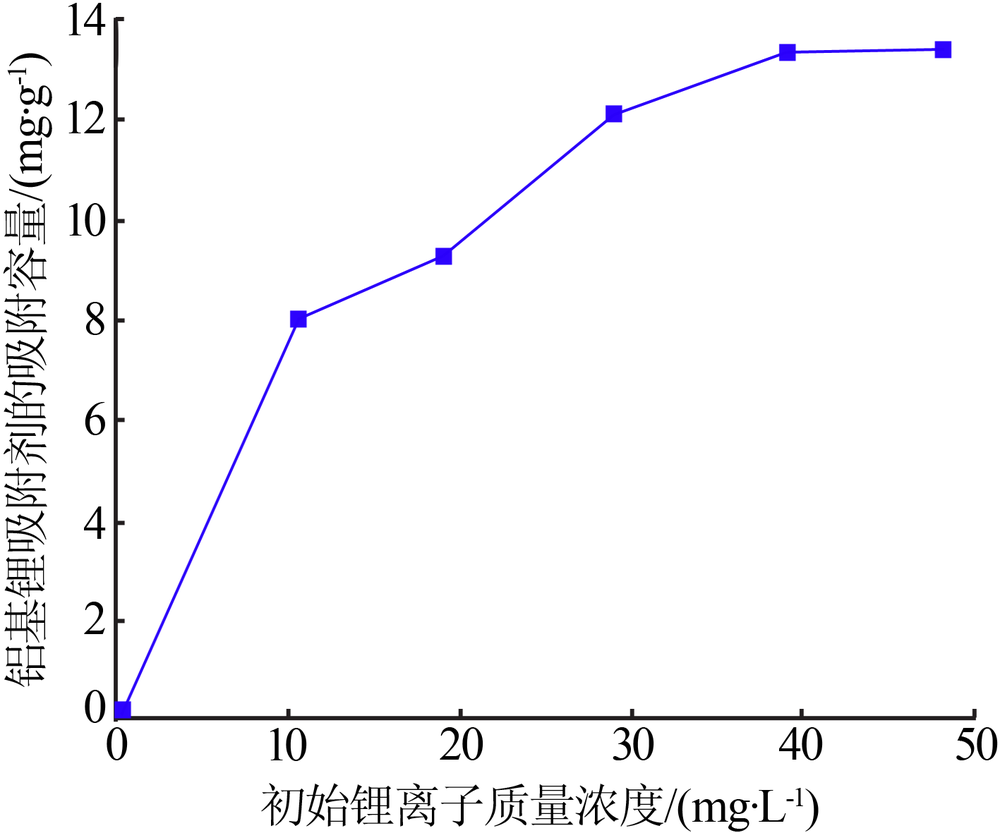

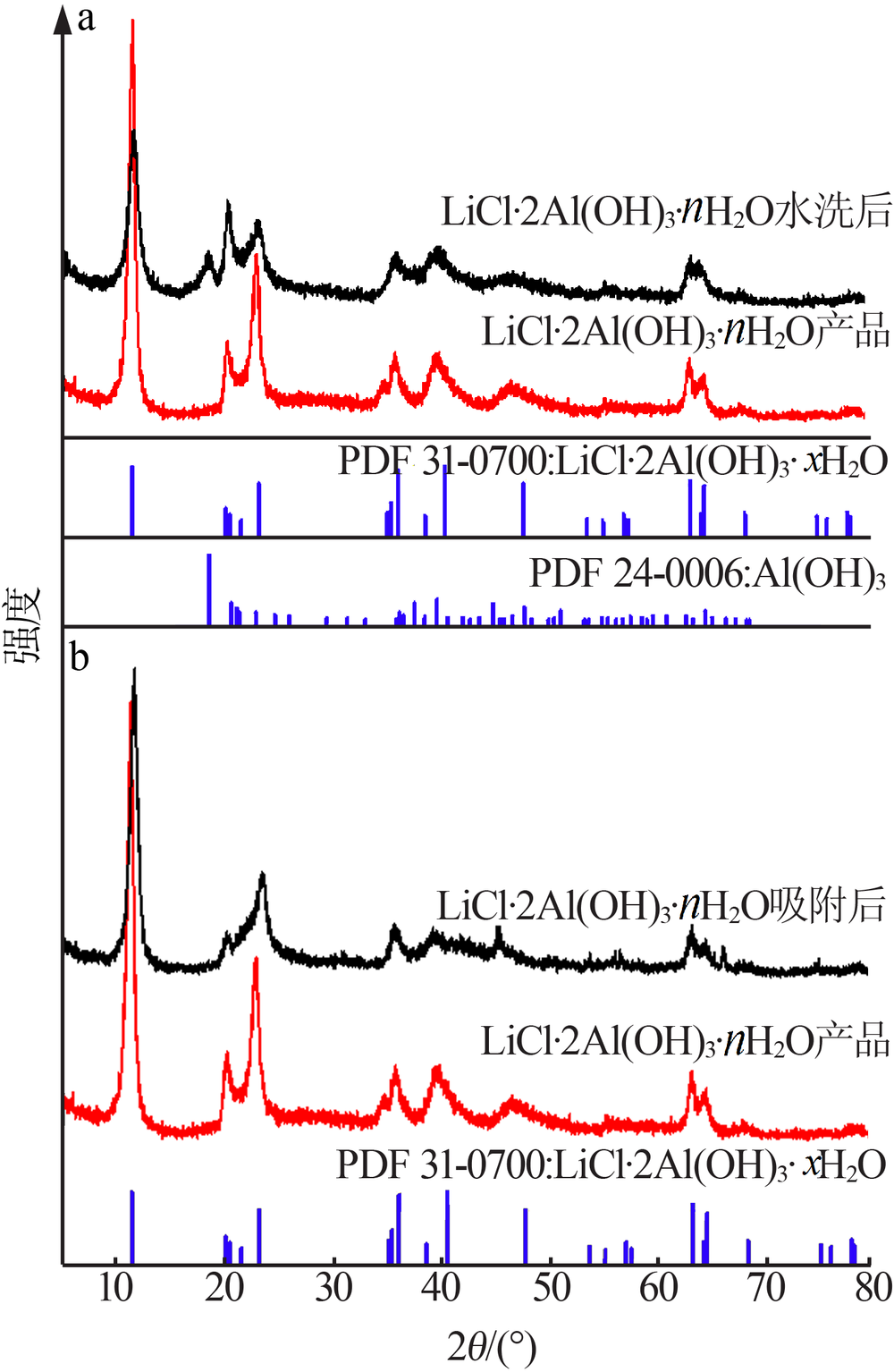

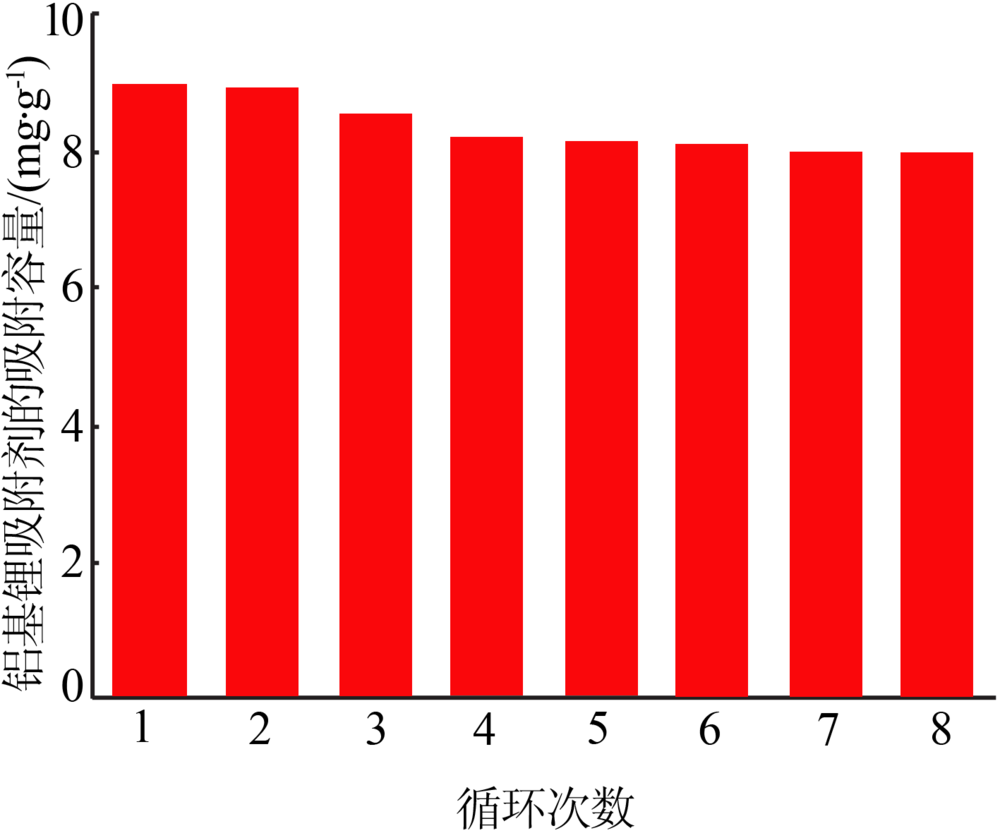

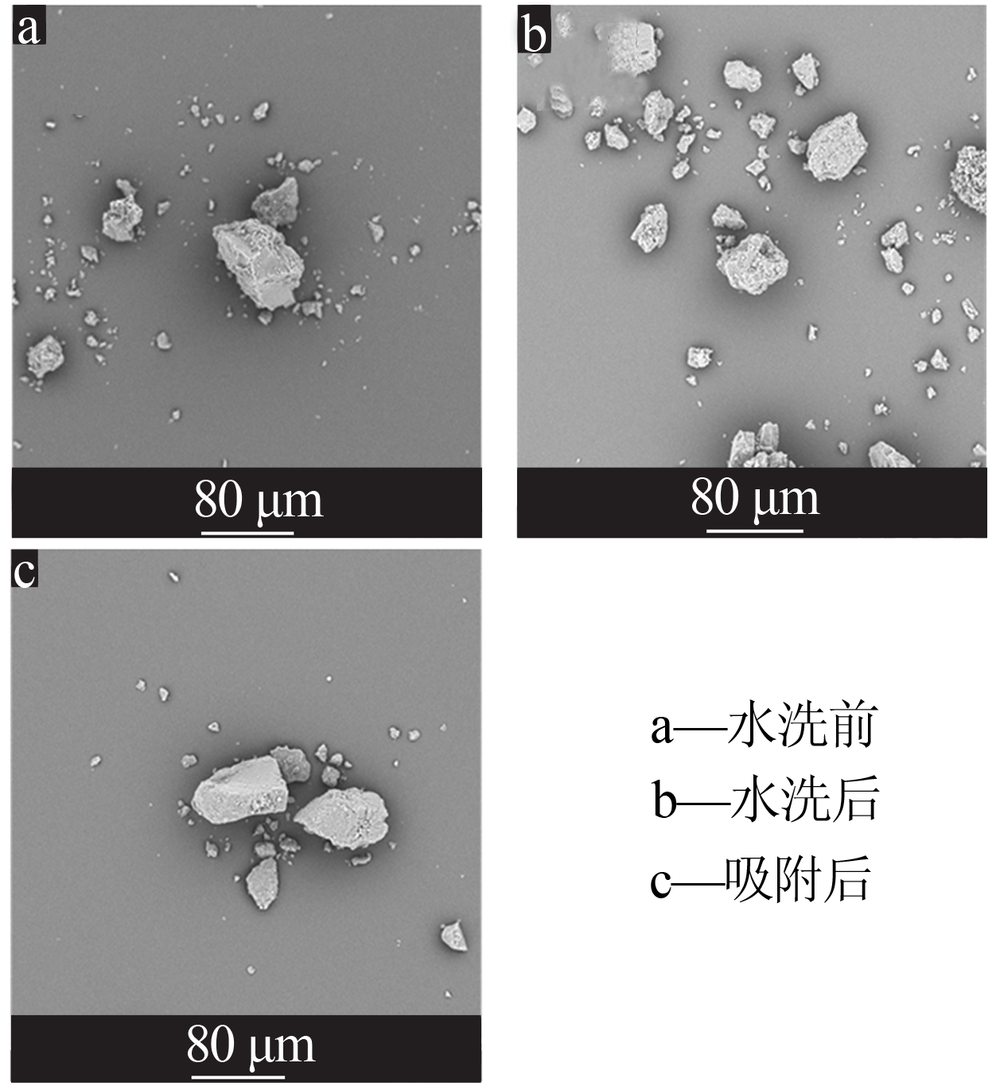

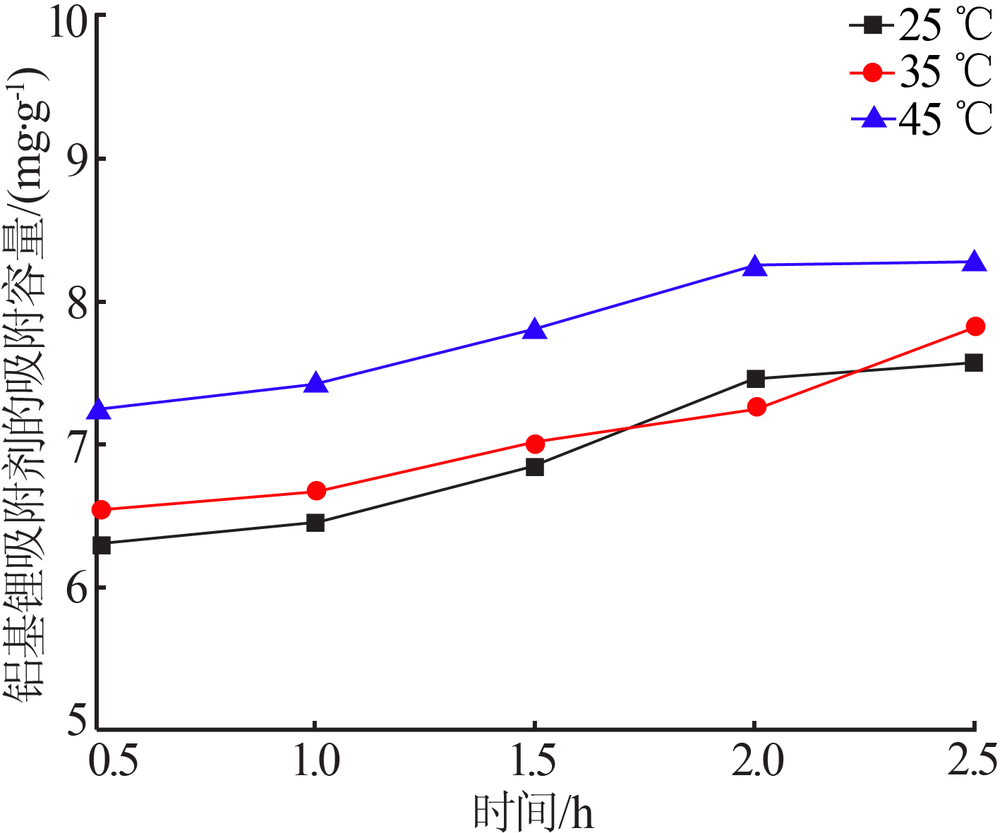

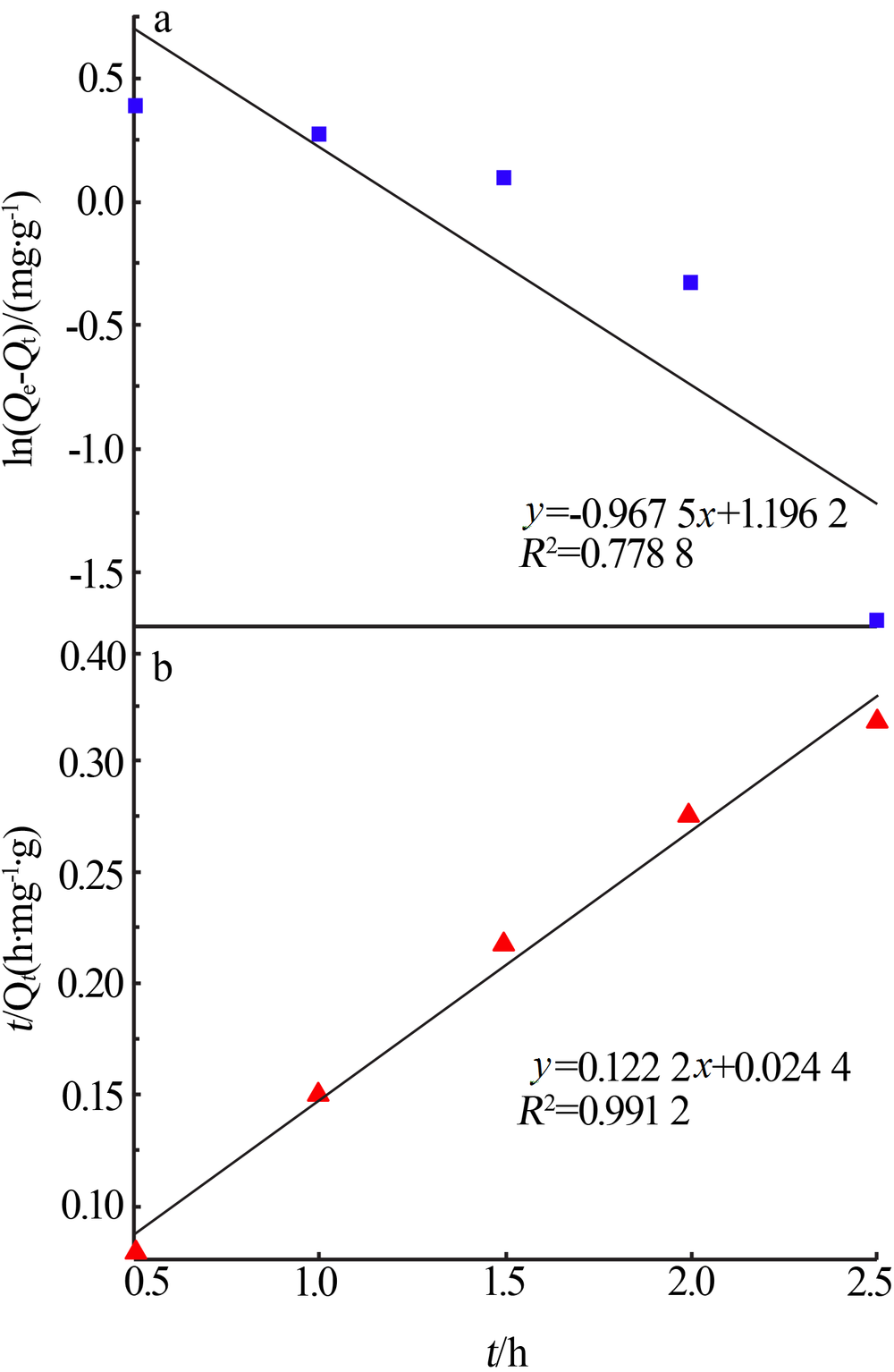

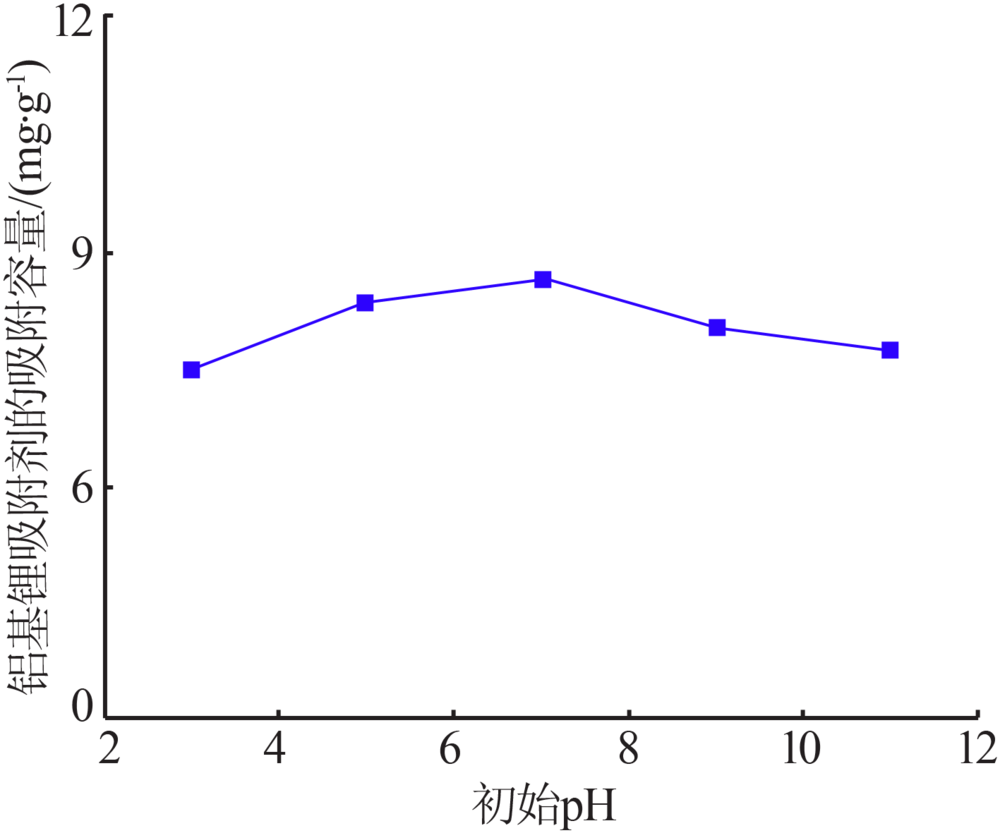

以氯化锂、无水氯化铝为原料,通过正交实验优化反应合成条件,采用“一步法”制备LiCl·2Al（OH）₃·nH₂O型铝基锂吸附剂。分别探究了吸附时间、吸附温度、溶液初始pH、溶液初始Li⁺浓度对吸附性能的影响,对吸附前后的无机铝吸附材料做了表征,并考察了吸附剂的离子选择吸附性及稳定性能。结果表明：最佳吸附条件为在45 ℃下pH=7的锂溶液中吸附2 h,吸附容量高达到8.66 mg/g。XRD、FT-IR表征结果表明：所制吸附材料有良好的稳定性。且该吸附剂对Li⁺分配系数（K=10.06）远高于其他金属阳离子,吸附材料经5次循环使用后,吸附容量仍能保持原来的91.5%。在西藏龙木错盐湖卤水中,对锂的吸附量达到5.24 mg/g。吸附平衡数据拟合结果表明：铝基锂吸附剂符合Langmuir等温吸附模型,吸附是发生在吸附剂表面的单层吸附;吸附过程符合伪二级动力学,是典型的化学吸附过程。

关键词: 氢氧化铝, 吸附剂, 锂离子, 选择性

Abstract:

Aluminum-based lithium adsorbent[LiCl·2Al（OH）₃·nH₂O] was synthesized with LiCl and anhydrous AlCl₃ as raw materials by one-step method,and the reaction conditions was optimized by orthogonal experiment.The effects of adsorption time,adsorption temperature,initial pH and initial Li⁺ concentration on adsorption performance were investigated.The inorganic aluminum adsorption materials were characterized before and after adsorption.The selectivity of ion adsorption and stability of adsorbent were also discussed.The results showed that the optimum adsorption condition was 2 h in lithium solution with pH=7 at 45 ℃,and the adsorption capacity reached 8.66 mg/g.The results of XRD and FT-IR showed that the adsorbent material had good stability.The Li⁺ distribution coefficient of adsorbent（K=10.06） was much higher than that of other metalcations.After 5 cycles of adsorption,the adsorption capacity of the adsorbent can still maintain 91.5% of original value.And the lithium adsorption amount in Tibet Longmucuo brine reached 5.24 mg/g.The fitting results of adsorption equilibrium data showed that the adsorption of Al-based lithium adsorbent conforms to the Langmuir isothermal adsorption model,and the adsorption belongs to single layer adsorption which occurred on the surface of the adsorbent.The adsorption process accords with pseudo-second-order kinetics equation,which is a typical chemical adsorption process.

Key words: aluminum hydroxide, adsorbent, lithium ion, selectivity

中图分类号:

TQ131.1

唐娜,龚经款,项军. 铝基锂吸附剂制备及其吸附性能研究[J]. 无机盐工业, 2020, 52(8): 51-56.

Tang Na,Gong Jingkuan,Xiang Jun. Preparation and adsorption properties of aluminum-based lithium adsorbent[J]. Inorganic Chemicals Industry, 2020, 52(8): 51-56.

图/表 15

表1

表2

表3

图1

图2

图3

图4

图5

表4

图6

图7

图8

表5

图9

表6

参考文献 10

[1]	刘东帆, 孙淑英, 于建国, 等. 盐湖卤水提锂技术研究与发展[J]. 化工学报, 2018,69(1):141-155.
[2]	高峰, 郑绵平, 乜贞, 等. 盐湖卤水锂资源及其开发进展[J]. 地球学报, 2011,32(4):483-492.
[3]	肖小玲, 戴志锋, 祝增虎, 等. 吸附法盐湖卤水提锂的研究进展[J]. 盐湖研究, 2005,13(2):66-69.
[4]	董茜, 李燕杰, 朴香兰, 等. 铝盐吸附剂从盐湖卤水中吸附锂的研究[J]. 稀有金属, 2007,31(3):357-361.
[5]	吴志坚, 郭敏, 李权, 等. 氢氧化铝基锂吸附剂从卤水中吸附锂的机理[J]: 盐湖研究, 2018,26(3):1-6.
[6]	罗清平, 郭朋成, 杨志平, 等. 用AI-9吸附剂从盐湖卤水中吸附锂的实验研究[J]. 湿法冶金, 2012,31(3):152-154.
[7]	郭敏. 一种微孔铝盐锂吸附剂及其制备方法、填料和富集锂离子的方法:中国,106076243A[P]. 2016-11-09.
[8]	郭敏, 刘忠, 李权, 等. 铝基锂吸附剂从卤水中吸附提锂的研究及进展[J]. 青海科技, 2019,26(3):16-20.
[9]	Bauman W C. Composition for the recovery of lithium values from brine and process of making/using said composition：US,6280693[P]. 2001-08-28.
[10]	李杰, 熊小波. 铝盐吸附剂盐湖卤水提锂的研究现状及展望[J]. 无机盐工业, 2010,42(10):9-11.

密度/ （g·cm^-3）	ρ（CO₃^2-）/ （mg·L^-1）	ρ（B₂O₃）/ （mg·L^-1）	ρ（K⁺）/ （mg·L^-1）	ρ（SO₄^2-）/ （mg·L^-1）
1.097	73	615	3 524	5 927
ρ（Ca²⁺）/ （mg·L^-1）	ρ（Cl^-）/ （mg·L^-1）	ρ（Mg²⁺）/ （mg·L^-1）	ρ（Li⁺）/ （mg·L^-1）
862	83 196	11 424	130

水平	因素
水平	A 终点pH	B n（Al）/n（Li）	C NaOH滴加速率/ （mL·min^-1）	D 反应温度/℃
1	4	1.00∶1	2	55
2	5	1.25∶1	3	65
3	6	1.50∶1	4	75
4	7	1.75∶1	5	85

水平	因素					吸附量/ （mg·g^-1）
水平	A	空	B	C	D	吸附量/ （mg·g^-1）
1	1	1	1	1	1	6.14
2	1	2	2	2	2	6.82
3	1	3	3	3	3	6.32
4	1	4	4	4	4	6.65
5	2	1	2	4	4	7.30
6	2	2	1	3	3	6.20
7	2	3	4	1	2	6.66
8	2	4	3	2	1	6.43
9	3	1	3	4	2	7.27
10	3	2	4	3	1	7.41
11	3	3	1	2	4	7.49
12	3	4	2	1	3	8.18
13	4	1	4	2	3	6.43
14	4	2	3	1	4	4.99
15	4	3	2	4	1	8.21
16	4	4	1	3	2	7.90
K₁	6.48	6.78	6.91	6.49	7.05
K₂	6.65	6.35	7.63	6.80	7.16
K₃	7.59	7.17	6.25	7.23	6.78
K₄	6.88	7.29	6.80	7.07	6.61
R	4.42	3.75	5.49	2.97	2.22

金属离子	ρ₀ /（mg·L^-1）	ρ_e /（mg·L^-1）	Q_e /（mg·g^-1）	K	α
Li⁺	11.70	8.73	8.78	10.06	1.00
Na⁺	693.71	693.47	0.71	0.01	972.11
K⁺	50.87	50.76	0.30	0.05	193.67
Ca²⁺	17.49	17.42	0.20	0.09	98.59
Mg²⁺	24.37	24.21	0.51	0.14	77.82

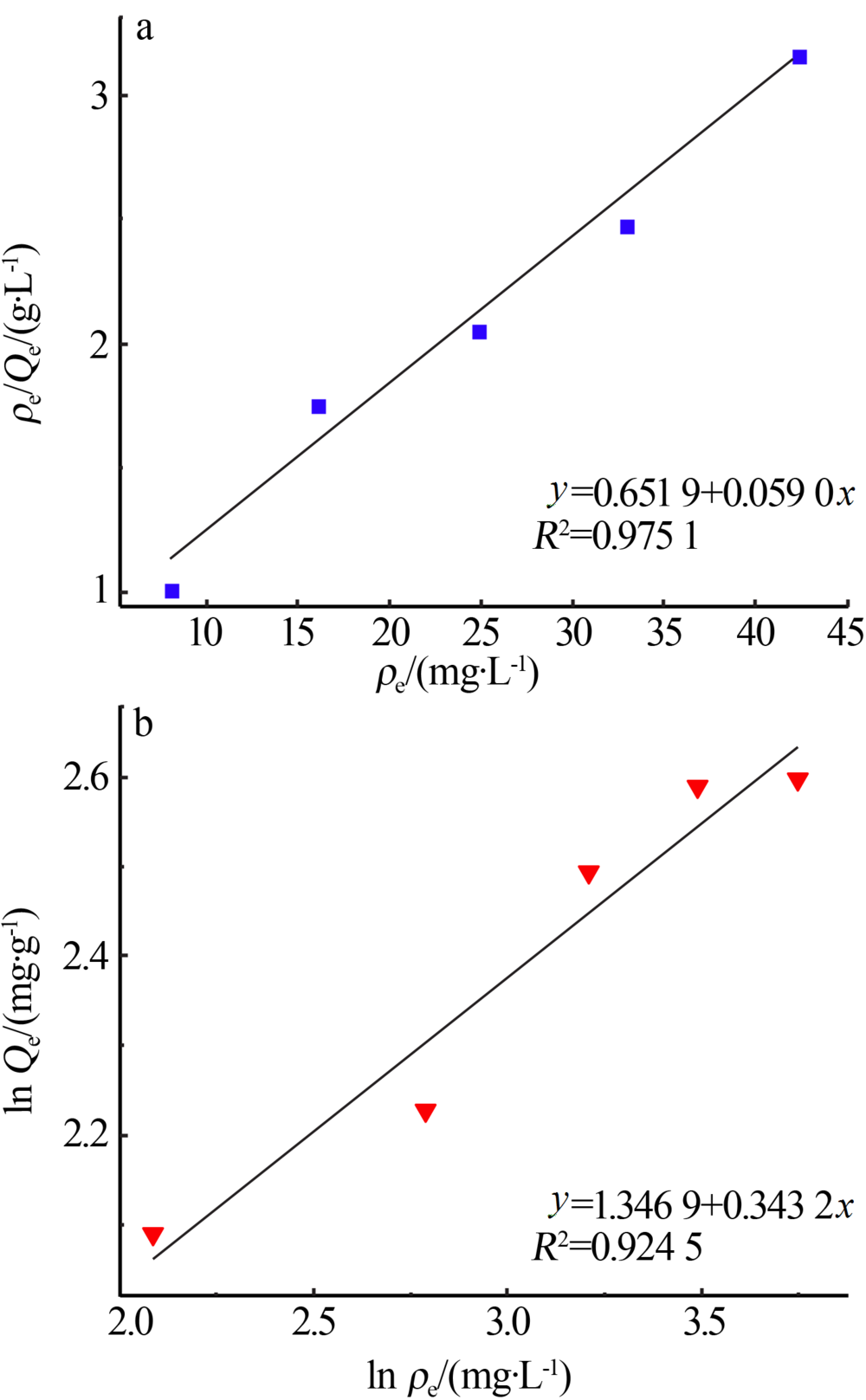

Langmuir模型			Freundlich模型
K_L /（g·L^-1）	Q_m /（mg·g^-1）	R²	K_F	n	R²
11.04	16.94	0.975 1	3.84	2.91	0.924 5

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
