磷酸钛铝锂基全固态金属锂电池界面稳定性研究

doi:10.19964/j.issn.1006-4990.2023-0337

摘要/Abstract

摘要：

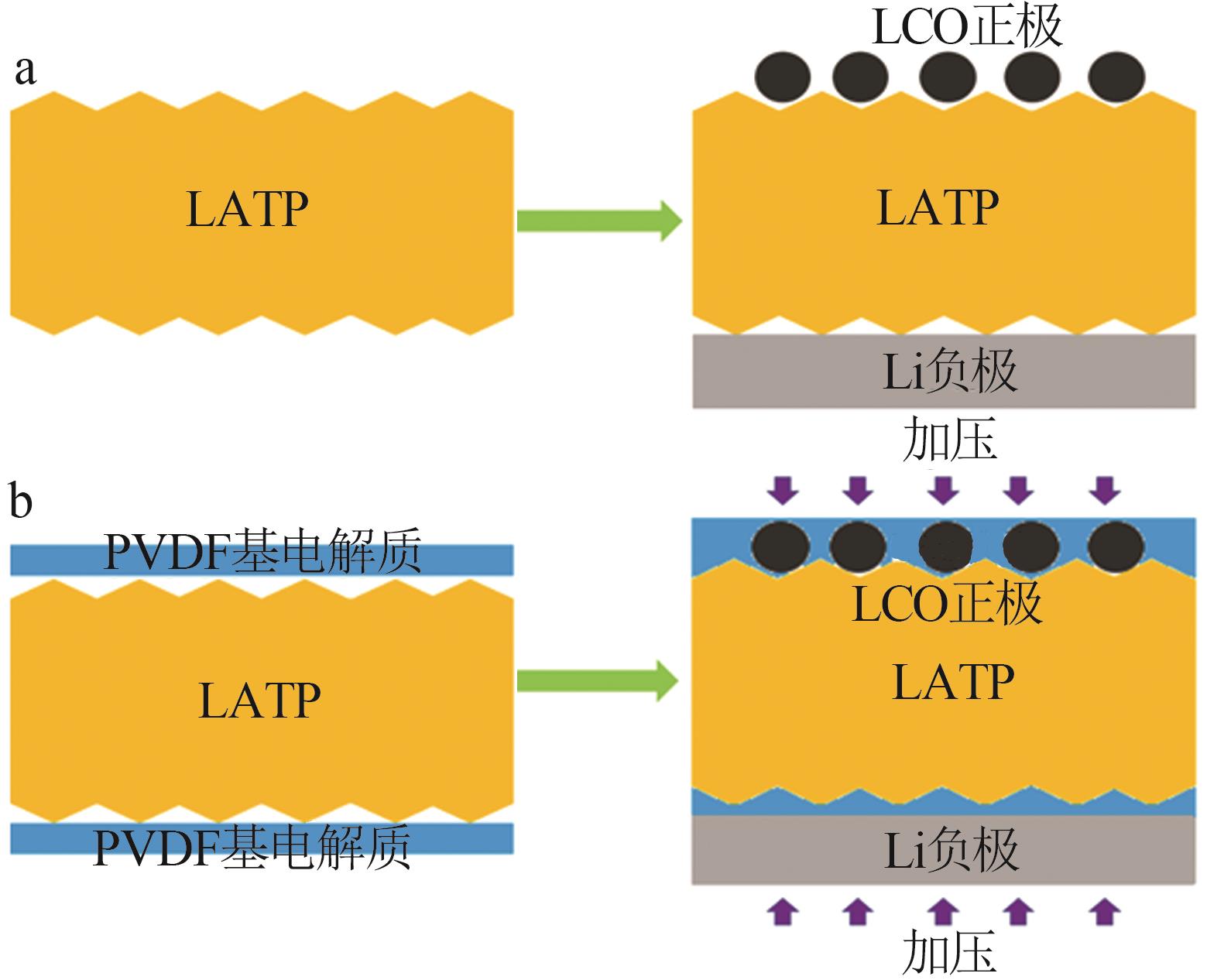

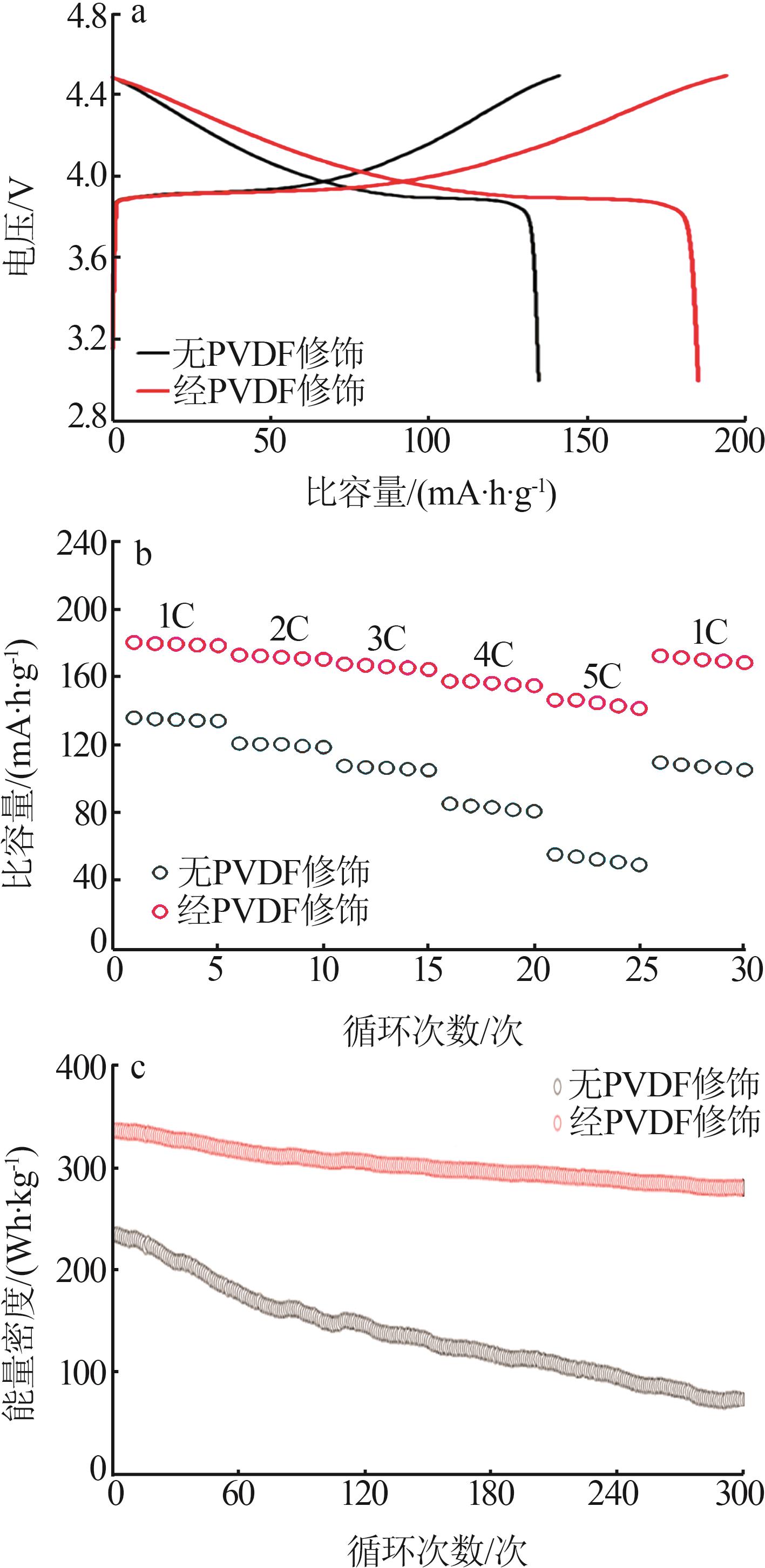

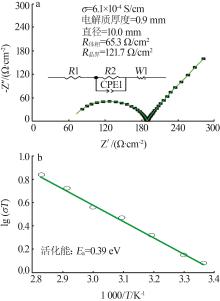

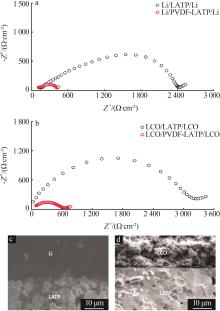

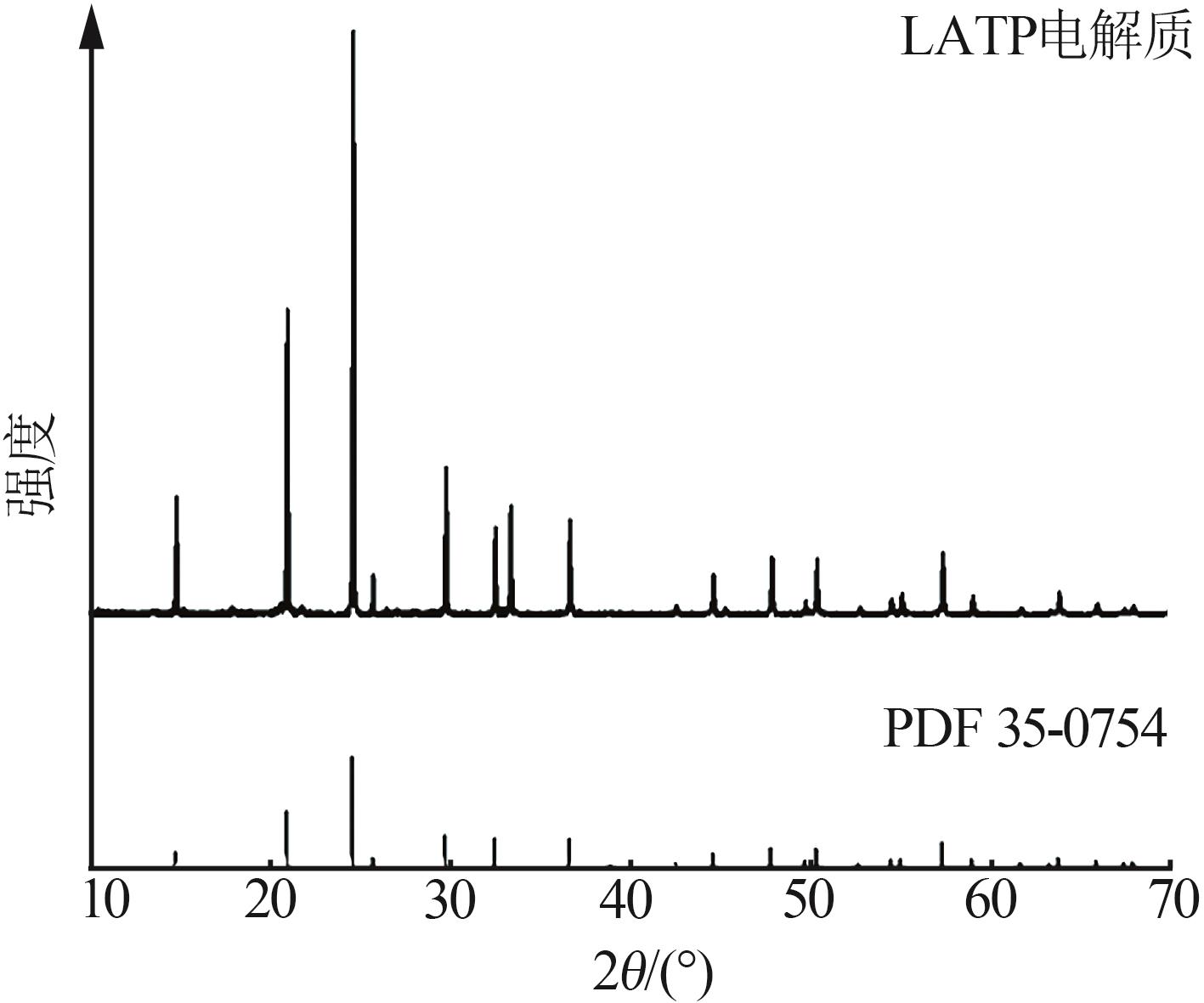

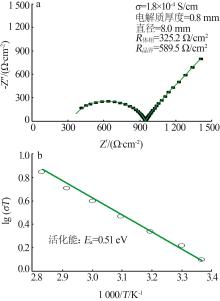

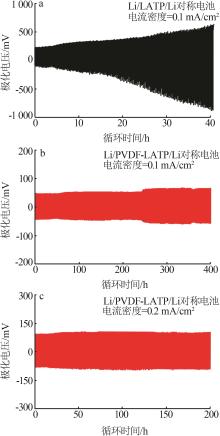

采用固体电解质代替具有可燃性的液态电解液可有效解决当今锂离子电池的安全问题。然而，固态电池中的电极/电解质的固-固接触通常具有较大的界面阻抗，从而导致电池极化增加。采用聚偏氟乙烯（PVDF）基固体电解质作为正负极界面缓冲层，可有效地解决固体电解质与电极的高界面阻抗问题，使正极界面单位面积阻抗从1 716 Ω/cm²降至213 Ω/cm²。在负极处，PVDF可提供良好的弹性支撑，使负极界面单位面积阻抗从1 135 Ω/cm²降至109 Ω/cm²。此外，金属锂对称电池的直流极化测试表明，经过PVDF修饰后负极界面稳定性显著提高。最后，组装的钴酸锂/金属锂软包电池，正负极界面均经PVDF修饰后，电池能量密度可达到336 W∙h/kg。1C条件下循环300次后，容量保持率可从30.7%提升至83.3%。

关键词: 聚偏氟乙烯, 磷酸钛铝锂, 全固态, 界面, 金属锂

Abstract:

The application of solid electrolyte instead of flammable liquid electrolyte can effectively solve the safety issues of lithium-ion batteries nowadays.However，the solid-solid contact of electrodes/electrolytes in solid state batteries usually lead to large interfacial impedance，resulting in high polarization.The polyvinylidene difluoride（PVDF） based solid electrolyte was used as cathode and anode interface buffer layer，which effectively solved the problem of high impedance of titanium-aluminum-lithium phosphate solid electrolyte with electrode，reducing the positive interface impedance from 1 716 Ω/cm² to 213 Ω/cm².At the anode interface，PVDF provided a good elastic support，so that the interfacial impedance was reduced from 1 135 Ω/cm² to 109 Ω/cm².In addition，the direct current polarization of lithium symmetric battery showed that the stability of the anode interface was significantly improved after PVDF modification.Finally，the lithium cobalt oxide/lithium pouch battery was assembled.With PVDF modification on both cathode and anode interface，the energy density of the battery reached to 336 W·h/kg.The capacity retention rate was increased from 30.7% to 83.3% after 300 cycles at 1C.

Key words: polyvinylidene fluoride, Li_1.3Al_0.3Ti_1.7（PO₄）₃, all-solid-state, interface, metal lithium

中图分类号:

TQ131.11

王好芳. 磷酸钛铝锂基全固态金属锂电池界面稳定性研究[J]. 无机盐工业, 2024, 56(4): 72-77.

WANG Haofang. Investigation of interfacial stability of Li_1.3Al_0.3Ti_1.7（PO₄）₃ based all-solid-state lithium battery[J]. Inorganic Chemicals Industry, 2024, 56(4): 72-77.

图/表 7

图1

图2

图3

图4

图5

图6

图7

参考文献 17

1	ZHU Yizhou， HE Xingfeng， MO Yifei. Origin of outstanding stability in the lithium solid electrolyte materials：Insights from thermodynamic analyses based on first-principles calculations［J］. ACS Applied Materials & Interfaces， 2015， 7（42）：23685-23693.
2	DUNN B， KAMATH H， TARASCON J M. Electrical energy storage for the grid：A battery of choices［J］. Science， 2011， 334（6058）：928-935.
3	韩佳欢，乜贞，方朝合，等. 中国锂资源供需现状分析［J］. 无机盐工业， 2021， 53（12）：61-66.
	HAN Jiahuan， NIE Zhen， FANG Chaohe， et al. Analysis of existing circumstance of supply and demand on China′s lithium resourc-es［J］. Inorganic Chemicals Industry， 2021， 53（12）：61-66.
4	SWAMY T， CHEN Xinwei， CHIANG Y M. Electrochemical redox behavior of Li ion conducting sulfide solid electrolytes［J］. Chemistry of Materials， 2019， 31（3）：707-713.
5	WINTER M， BARNETT B， XU Kang. Before Li ion batteries［J］. Chemical Reviews， 2018， 118（23）：11433-11456.
6	WANG Shuo， BAI Qiang， NOLAN A M， et al. Lithium chlorides and bromides as promising solid-state chemistries for fast ion conductors with good electrochemical stability［J］. Angewandte Chemie（International Ed.in English）， 2019， 58（24）：8039-8043.
7	ZHANG Zhizhen， SHAO Yuanjun， LOTSCH B， et al. New horizons for inorganic solid state ion conductors［J］. Energy & Environmental Science， 2018， 11（8）：1945-1976.
8	LI Xiaona， LIANG Jianwen， CHEN Ning， et al. Water-mediated synthesis of a superionic halide solid electrolyte［J］. Angewandte Chemie（International Ed.in English）， 2019， 58（46）：16427-16432.
9	LI Jizhou， LI Shaofeng， ZHANG Yuxin， et al. Multiphase，multiscale chemomechanics at extreme low temperatures：Battery electrodes for operation in a wide temperature range［J］. Adv.Energy Mater.， 2021， 11（37）：2102122.
10	ZHAO Ning， KHOKHAR W， BI Zhijie， et al. Solid garnet batteries［J］. Joule， 2019， 3（5）：1190-1199.
11	CHEN Rusong， YAO Chunxia， YANG Qi， et al. Enhancing the thermal stability of NASICON solid electrolyte pellets against metallic lithium by defect modification［J］. ACS Applied Materials & Interfaces， 2021， 13（16）：18743-18749.
12	XIA Qiuying， NI Mingzhu， CHEN Minghua， et al. Low-temperature synthesized self-supported single-crystalline LiCoO₂ nanoflake arrays as advanced 3D cathodes for flexible lithium-ion batteries［J］. Journal of Materials Chemistry A， 2019， 7（11）：6187-6196.
13	LUO Wei， GONG Yunhui， ZHU Yizhou， et al. Transition from superlithiophobicity to superlithiophilicity of garnet solid-state electrolyte［J］. Journal of the American Chemical Society， 2016， 138（37）：12258-12262.
14	CHEN Shaojie， NIE Zhiwei， TIAN Feifei， et al. The influence of surface chemistry on critical current density for garnet electroly-te［J］. Advanced Functional Materials， 2022， 32（23）：2113318.
15	HAN Fudong， ZHU Yizhou， HE Xingfeng， et al. Electrochemical stability of Li₁₀GeP₂S₁₂ and Li₇La₃Zr₂O₁₂ solid electrolytes［J］. Advanced Energy Materials， 2016， 6（8）：1501590.
16	LIU Ting， ZHANG Yibo， ZHANG Xue， et al. Enhanced electrochemical performance of bulk type oxide ceramic lithium batteries enabled by interface modification［J］. Journal of Materials Chemistry A， 2018， 6（11）：4649-4657.
17	DUAN Hui， CHEN Wanping， FAN Min， et al. Building an air stable and lithium deposition regulable garnet interface from moderate-temperature conversion chemistry［J］. Angewandte Chemie（International Ed.in English）， 2020， 59（29）：12069-12075.

[1]	马静媛, 李妍, 周晗洁, 李建刚. PEO基有机/无机复合固态电解质的研究进展[J]. 无机盐工业, 2025, 57(3): 1-8.
[2]	石萌轲, 范赵亚, 岳峰, 张硕, 孟阳, 张宏忠. 空气中CO₂电辅助式光催化高选择性转化的研究[J]. 无机盐工业, 2024, 56(9): 154-163.
[3]	马淑清, 李昌文, 石成龙, 秦亚茹. 铁基离子液体体系从溶液中萃取锂的动力学研究[J]. 无机盐工业, 2024, 56(9): 60-66.
[4]	张瑞君, 陈国良, 宋春草, 朱亚飞. 氧化石墨烯对再生砂超高性能混凝土力学及抗氯离子渗透性能的影响[J]. 无机盐工业, 2024, 56(8): 54-59.
[5]	周海涛, 温承钦, 郑玲, 孙洁. 金属锂电池负极界面氮化硼修饰膜的研究[J]. 无机盐工业, 2024, 56(4): 85-89.
[6]	刘杰, 石雪茹, 魏树兵, 曹鑫鑫. P2型层状氧化物正极的人工界面层构筑及储钠性能[J]. 无机盐工业, 2024, 56(3): 39-44.
[7]	许希军, 林见烽, 罗雄伟, 赵经纬, 霍延平. NASICON型Na₁₊_x Zr₂Si _x P_3-_x O₁₂固态电解质及其钠金属电池研究进展[J]. 无机盐工业, 2024, 56(11): 1-14.
[8]	胡月, 莫恒亮, 李天玉, 彭文娟, 孙广东, 肖宏康, 陈亦力, 李锁定, 唐阳. 钛系锂离子筛粉体与PVDF树脂纺丝成型及性能研究[J]. 无机盐工业, 2023, 55(11): 58-63.
[9]	张凤娟,陈月娥,任洪达,翟怀建,刘鸿飞,侯军伟. 无机盐对新疆油田三元复合驱界面性能影响研究[J]. 无机盐工业, 2021, 53(7): 44-47.
[10]	宋智佳,陈钱,匡勤. 基于表/界面调控的金属氧化物半导体光催化剂的理性构筑[J]. 无机盐工业, 2021, 53(3): 1-6.
[11]	周兰,李旺,廖文俊. 界面化学对镍锰酸锂正极材料电化学性能影响的研究现状及分析[J]. 无机盐工业, 2021, 53(11): 17-24.
[12]	权凯栋,潘福生,陈赞,段翠佳,袁标,严硕. 改善无机填料混合基质膜气体分离性能的研究进展[J]. 无机盐工业, 2021, 53(1): 1-6.
[13]	刘永鹤,张岩岩. 导热氧化铝改性工艺对界面材料导热性能的影响研究[J]. 无机盐工业, 2020, 52(9): 70-72.
[14]	王进炜,许远远,傅公维,周坚,杨勇. 聚偏氟乙烯结构对电池浆料流变性能的影响[J]. 无机盐工业, 2020, 52(9): 57-61.
[15]	杭美艳,彭雅娟,路兰,张海燕,陶旭. 基于铬铁渣骨料与水泥浆体界面结构的改性研究与机理分析[J]. 无机盐工业, 2020, 52(12): 75-79.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
