氨基醇改性GO/CNTs复合气凝胶的制备及对盐湖卤水硼的吸附

doi:10.19964/j.issn.1006-4990.2022-0703

摘要/Abstract

摘要：

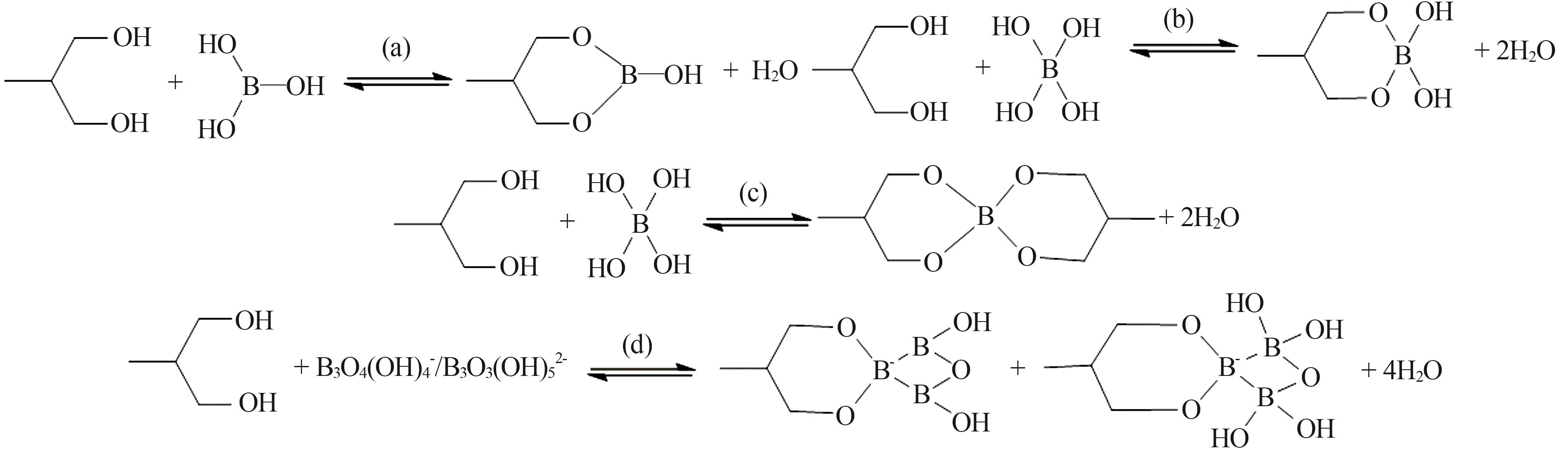

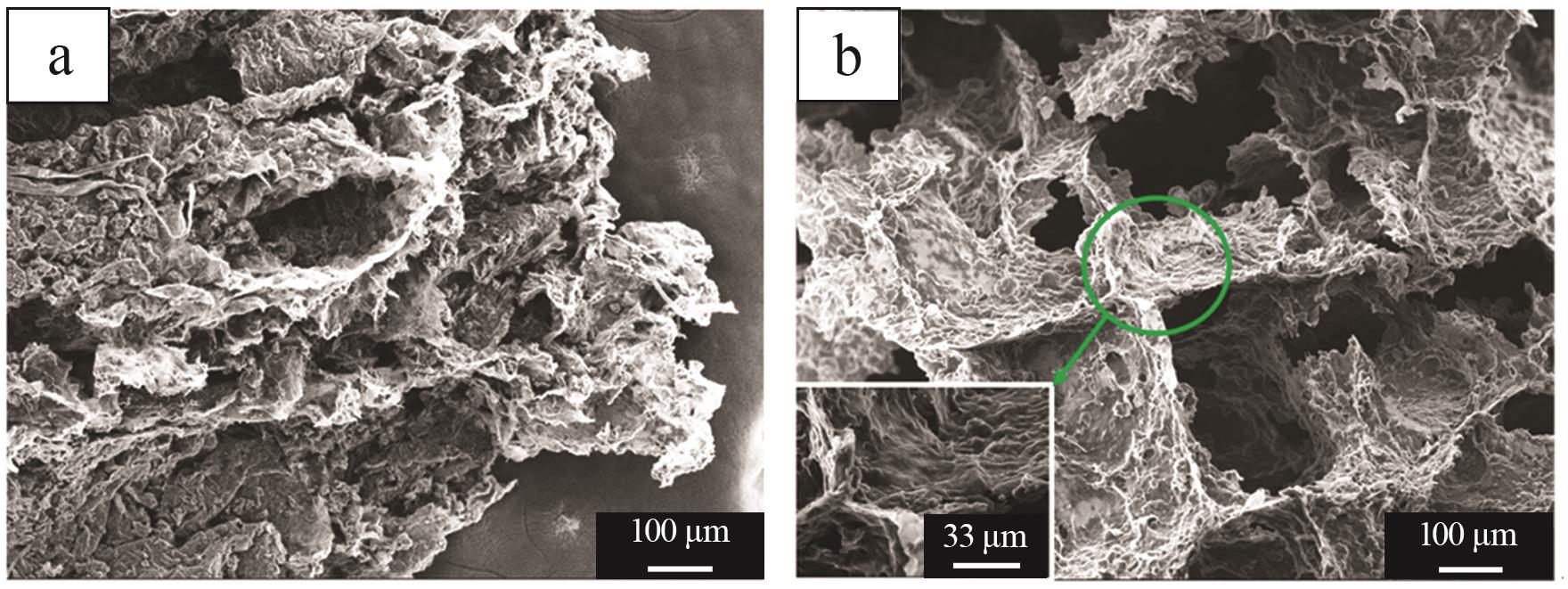

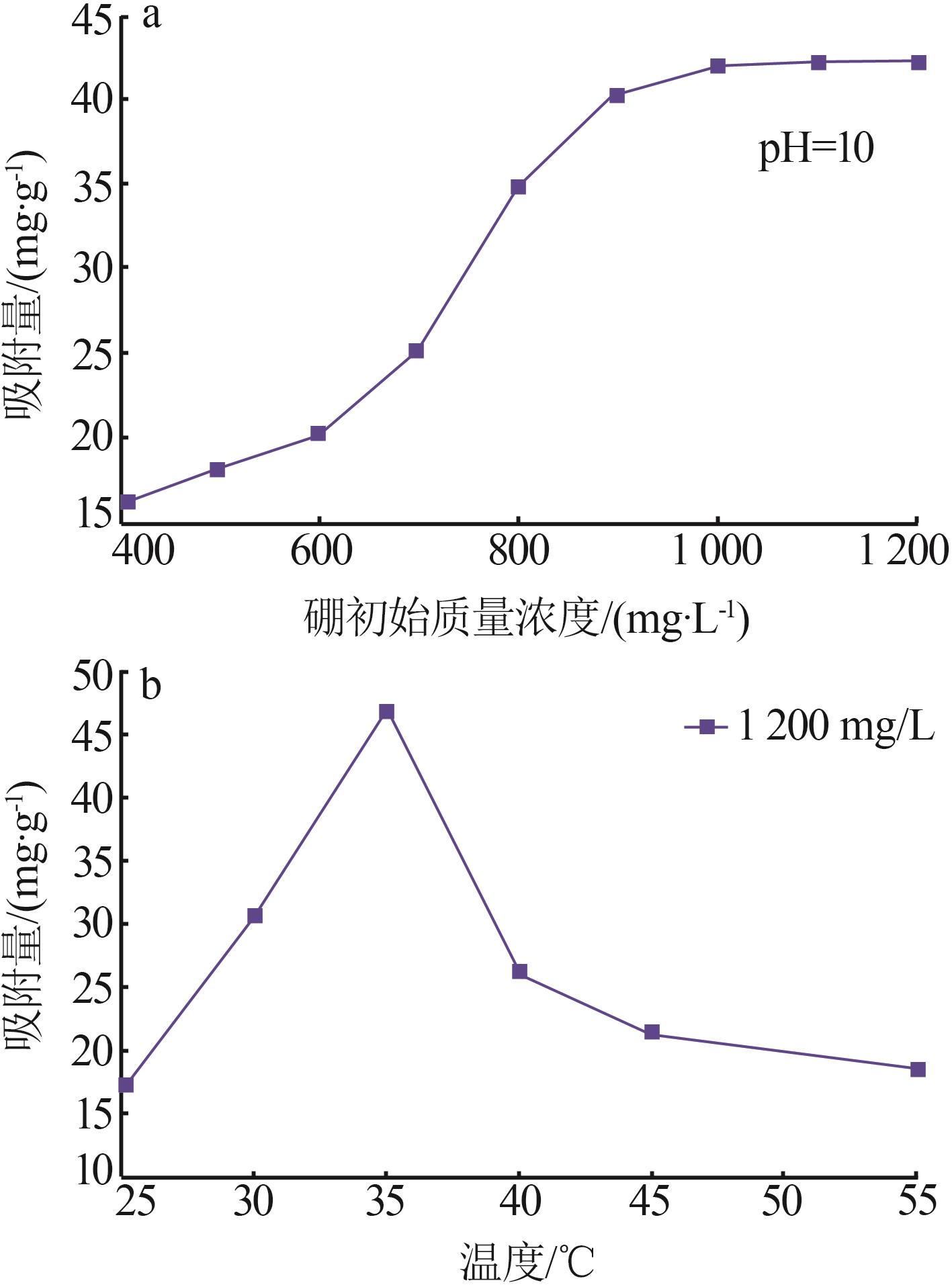

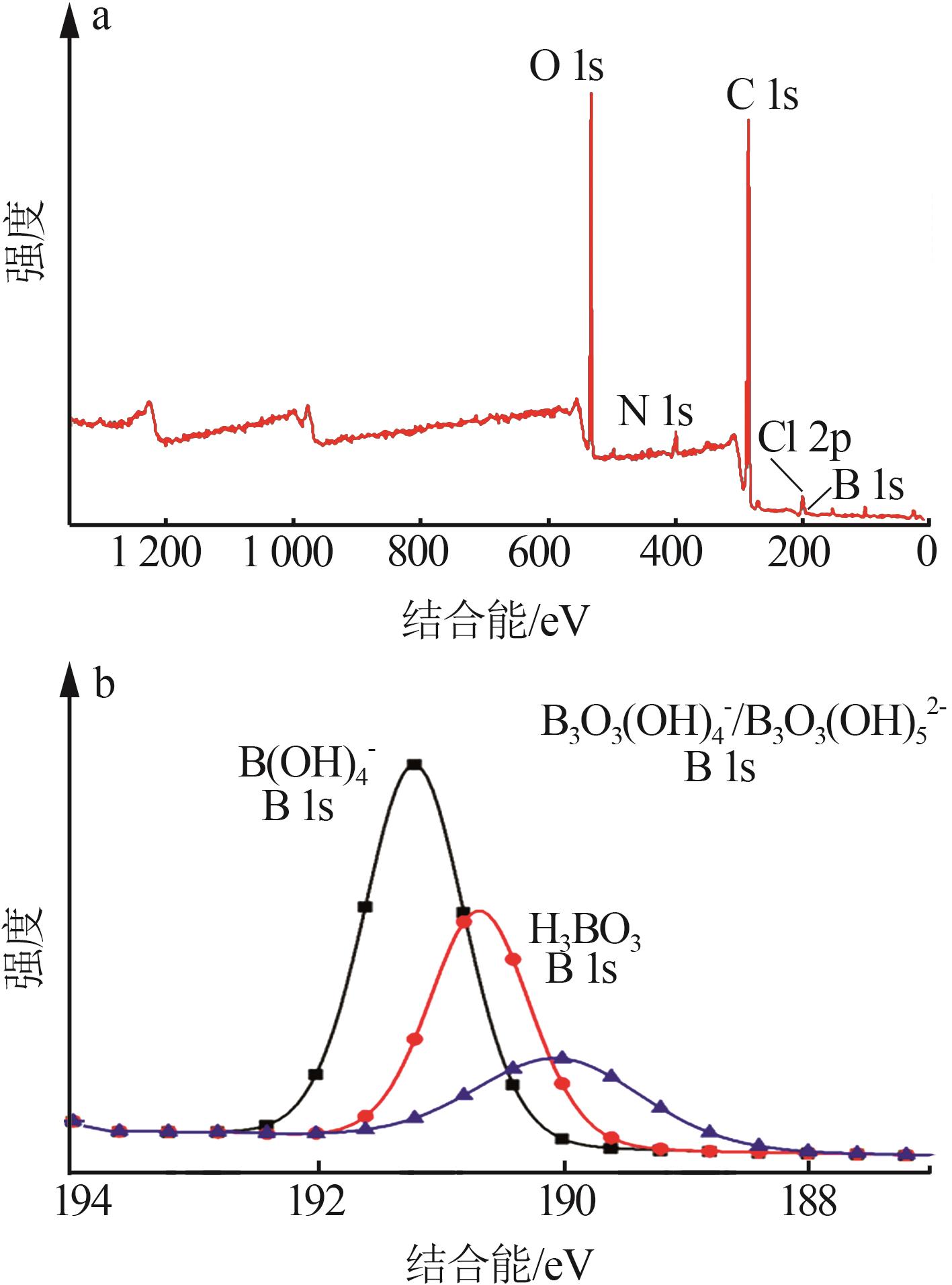

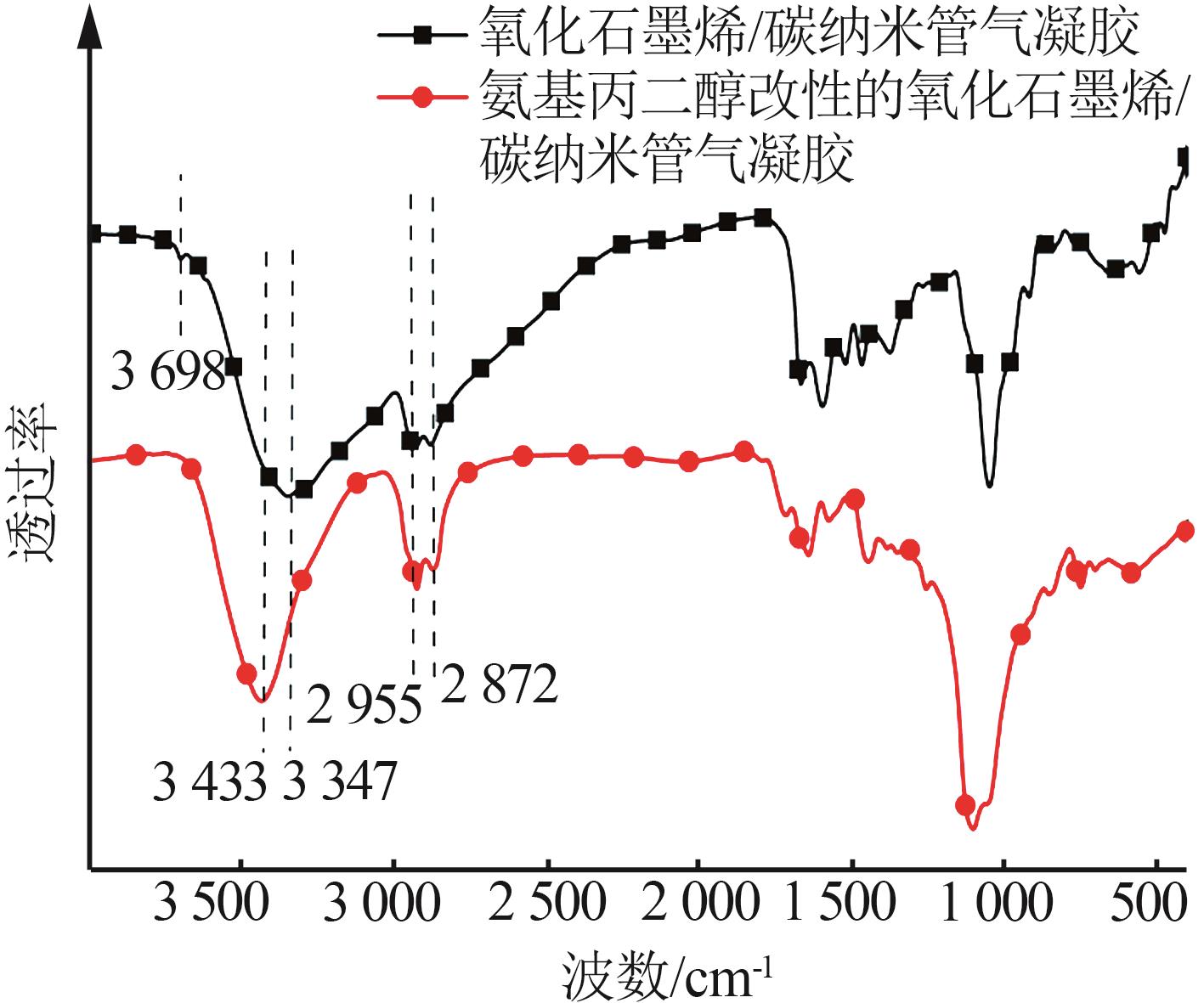

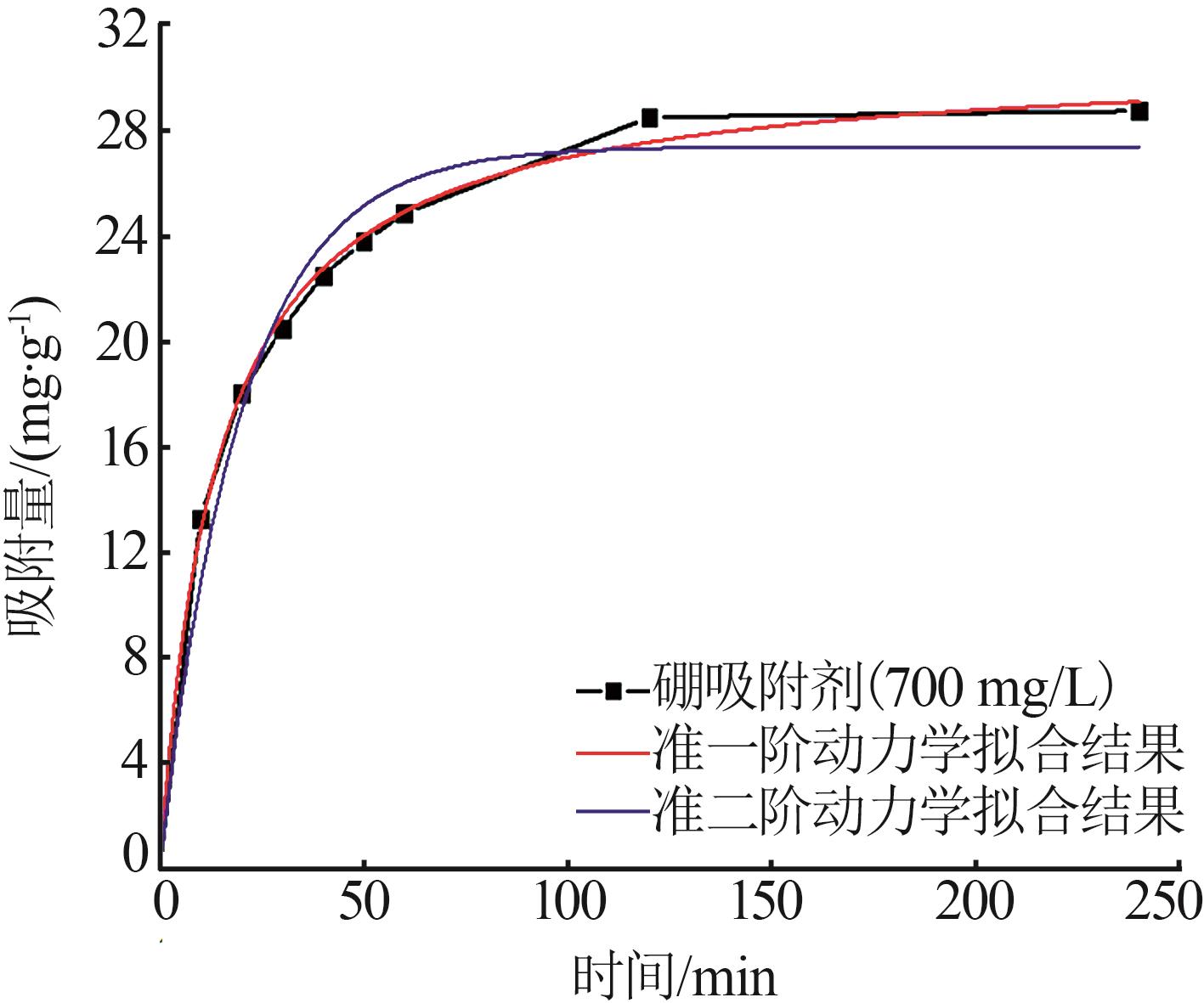

分离和提取盐湖卤水中的低浓度硼，可提高资源综合利用率，亦有利于解决盐湖下游产品的硼杂质干扰问题。采用水热法合成氧化石墨烯/碳纳米管（GO/CNTs）复合气凝胶，通过环氧开环反应将多羟基的2-氨基-1，3-丙二醇接枝到气凝胶表面，得到氨基醇改性的氧化石墨烯/碳纳米管（GO/CNTs）气凝胶硼吸附剂，采用FT-IR、XPS和SEM对硼吸附剂形貌结构等进行表征分析。考察pH、初始浓度、温度和接触时间等因素对硼吸附的影响，研究发现，吸附剂在孔道内和表面均具有丰富多元醇基团的多孔结构，pH=10、硼初始质量浓度C₀=1 200 mg/L时对硼最大平衡吸附量达到43.42 mg/g，在35 ℃下吸附硼性能最佳，60 min内可达饱和吸附平衡，吸附过程符合准二阶动力学模型。吸附机理为硼与多羟基之间的化学络合作用。该吸附剂在卤水中硼的分离方面展现出良好的应用价值和潜力。

关键词: 硼吸附剂, 氧化石墨烯, 碳纳米管, 卤水, 复合气凝胶, 氨基醇

Abstract:

The separation and extraction of low concentration boron from salt lake brine can not only improve the comprehensive utilization rate of resources，but also solve the problem of boron impurity interference in the downstream products of salt lake.Graphene oxide/carbon nanotube（GO/CNTs） composite aerogel was synthesized by hydrothermal method.Polyhydroxy 2-amino-1，3-propanediol was grafted onto the surface of the aerogel by epoxy ring-opening reaction to obtain amino alcohol modified graphene oxide/carbon nanotubes（GO/CNTs） aerogel gel boron adsorbent.The effects of pH，initial concentration，temperature and contact time on boron adsorption were studied by FT-IR，XPS and SEM.It was found that the adsorbent was a porous structure with abundant polyol groups in the channel and on the surface.The results also showed that the maximum equilibrium adsorption capacity of boron was 43.42 mg/g at pH=10，C_o=1 200 mg/L.The adsorption performance of boron was the best at 35 ℃ and reached saturated adsorption equilibrium within 60 min.The adsorption process was accorded with quasi-second-order kinetic model.The adsorption mechanism was the chemical complexation between boron and polyhydroxyl groups.According to the research，the adsorbent showed good application value and potential in the separation of boron in brine.

Key words: boron adsorbent, graphene oxide, carbon nanotube, brine, composite aerogel, amino alcohol modification

中图分类号:

TQ127.1

崔香梅, 潘彤彤, 罗清龙, 边富璇, 叶秀深. 氨基醇改性GO/CNTs复合气凝胶的制备及对盐湖卤水硼的吸附[J]. 无机盐工业, 2023, 55(12): 59-65.

CUI Xiangmei, PAN Tongtong, LUO Qinglong, BIAN Fuxuan, YE Xiushen. Preparation of amino alcohol modified GO/CNTs composite aerogel and boron adsorption from salt lake brines[J]. Inorganic Chemicals Industry, 2023, 55(12): 59-65.

图/表 15

图1

图2

图3

表1

图4

图5

图6

图7

图8

图9

表2

图10

表3

表4

图11

参考文献 35

1	WOLSKA J， BRYJAK M. Methods for boron removal from aqueous solutions：A review［J］. Desalination， 2013， 310：18-24.
2	LUO Qinglong， HE Long， WANG Xueying， et al. Cyclodextrin derivatives used for the separation of boron and the removal of organic pollutants［J］. Science of the Total Environment， 2020， 749：141487.
3	LUO Qinglong， CHENG Zhongfu， HE Leilei， et al. Glucose and glycidol grafted polyacrylonitrile particles by hydrothermal synthesis for enriched boron from aqueous solution［J］.Colloids and Surfaces A： Physicochemical and Engineering Aspects， 2021，612：125976.
4	WANG Boyang， GUO Xianghai， BAI Peng. Removal technology of boron dissolved in aqueous solutions-A review［J］. Colloids and Surfaces A：Physicochemical and Engineering Aspects， 2014， 444：338-344.
5	LUO Qinglong， WANG Yinqiu， LI Liang， et al. Hydrothermal synthesis of hydroxyl terminated polymer boron adsorbents［J］. Journal of Solid State Chemistry， 2021， 296：121977.
6	PAN Tongtong， LI Gan， LI Rujie， et al. Selective removal of boron from aqueous solutions using ECH@NGM aerogels with excellent hydrophilic and mechanical properties：Performance and response surface methodology analysis［J］. Langmuir， 2022， 38（48）：14879- 14890.
7	ZHANG Jingli， CAI Yaona， LIU Kexin. Extremely effective boron removal from water by stable metal organic framework ZIF-67［J］. Industrial & Engineering Chemistry Research， 2019， 58（10）：4199-4207.
8	李书文，周严，汪铁林. BiVO₄/rGO复合物的制备及其光催化还原CO₂研究［J］. 无机盐工业， 2019， 51（11）：82-87.
	LI Shuwen， ZHOU Yan， WANG Tielin. Study on preparation and photocatalysis-reduction for CO₂ of BiVO₄/rGO composite［J］. Inorganic Chemicals Industry， 2019， 51（11）：82-87.
9	张尚强，孙冠华，孙彦民，等. 碳纳米管-氧化铝复合载钯催化剂制备及性能研究［J］. 无机盐工业， 2021， 53（6）：194-198.
	ZHANG Shangqiang， SUN Guanhua， SUN Yanmin， et al. Study on preparation of CNTs-Al₂O₃ supported Pd catalyst and its performance［J］. Inorganic Chemicals Industry， 2021， 53（6）：194- 198.
10	SUNGUR S， OKUR R. Using azomethine-H method determination of boron contents of various foods consumed in Hatay Region in Turkey［J］. Food Chemistry， 2009， 115（2）：711-714.
11	LUO Qinglong， DONG Mingzhe， LI Quan， et al. Improve the durability of lithium adsorbent Li/Al-LDHs by Fe³⁺ substitution and nanocomposite of FeOOH［J］. Minerals Engineering， 2022， 185：107717.
12	SANGWICHIEN C， ARANOVICH G L， DONOHUE M D. Density functional theory predictions of adsorption isotherms with hysteresis loops［J］. Colloids and Surfaces A：Physicochemical and Engineering Aspects， 2002， 206（1/2/3）：313-320.
13	FENG Ningdong， ZHENG Anmin， WANG Qiang， et al. Boron environments in B-doped and（B，N）-codoped TiO₂ photocatalysts：A combined solid-state NMR and theoretical calculation study［J］. The Journal of Physical Chemistry C， 2011， 115（6）：2709-2719.
14	FABRE B， HAUQUIER F. Boronic acid-functionalized oxide-free silicon surfaces for the electrochemical sensing of dopamine［J］. Langmuir， 2017， 33（35）：8693-8699.
15	FANG Chunhui， YAN Fangyong， ZHOU Yongquan， et al. Recent progress on structure of aqueous polyborate solutions［J］. Journal of Salt Lake Research， 2019， 27（2）：11-39.
16	CHRIST C L， TRUESDELL A H， ERD R C. Borate mineral assemblages in the system Na₂O-CaO-MgO-B₂O₃-H₂O［J］. Geochimica et Cosmochimica Acta， 1967， 31（3）：313-337.
17	SCHOTT J， KRETZSCHMAR J， ACKER M， et al. Formation of a Eu（Ⅲ） borate solid species from a weak Eu（Ⅲ） borate complex in aqueous solution［J］. Dalton Transactions， 2014， 43（30）：11516-11528.
18	柏春，刘海宁，刘忠，等. 硼酸/硼砂与多羟基化合物在水溶液中的反应：pH、电导率、Raman光谱研究［J］. 盐湖研究， 2020， 28（2）：56-64.
	BAI Chun， LIU Haining， LIU Zhong， et al. Reactions of boric acid/borax with polyhydroxyl compounds：Solution pH，conductivity and raman spectroscopy［J］. Journal of Salt Lake Research， 2020， 28（2）：56-64.
19	SHARMA R K， KUMAR R. Functionalized cellulose with hydroxyethyl methacrylate and glycidyl methacrylate for metal ions and dye adsorption applications［J］. International Journal of Biological Macromolecules， 2019， 134：704-721.
20	NISHIHAMA S， SUMIYOSHI Y， OOKUBO T， et al. Adsorption of boron using glucamine-based chelate adsorbents［J］. Desalination， 2013， 310：81-86.
21	OUAHID S， MÉTAYER M， LANGEVIN D， et al. Sorption of glucose by an anion-exchange membrane in the borate form.Stability of the complexes and the facilitated transport of glucose［J］. Journal of Membrane Science， 1996， 114（1）：13-25.
22	GAZI M， SHAHMOHAMMADI S. Removal of trace boron from aqueous solution using iminobis-（propylene glycol） modified chitosan beads［J］. Reactive and Functional Polymers， 2012， 72（10）：680-686.
23	SANFELIU C， MARTÍNEZ-MÁÑEZ R， SANCENÓN F， et al. ¹¹B-MAS NMR approach to the boron adsorption mechanism on a glucose-functionalised mesoporous silica matrix［J］. Microporous and Mesoporous Materials， 2018， 266：232-241.
24	GAZI M， GALLI G， BICAK N. The rapid boron uptake by multi-hydroxyl functional hairy polymers［J］. Separation and Purification Technology， 2008， 62（2）：484-488.
25	WU Qiang， LIU Mingyan， WANG Xiong. A novel chitosan based adsorbent for boron separation［J］. Separation and Purification Technology， 2019， 211：162-169.
26	DARWISH N BIN， KOCHKODAN V， HILAL N. Boron removal from water with fractionized Amberlite IRA743 resin［J］. Desalination， 2015， 370：1-6.
27	WEI Yuting， ZHENG Yuming， CHEN J P. Design and fabrication of an innovative and environmental friendly adsorbent for boron removal［J］. Water Research， 2011， 45（6）：2297-2305.
28	MENG Jianqiang， CAO Jingjing， XU Ruisong， et al. Hyperbranched grafting enabling simultaneous enhancement of the boric acid uptake and the adsorption rate of a complexing membrane［J］. Journal of Materials Chemistry A， 2016， 4（30）：11656-11665.
29	SUN Li， HUANG Jiancheng， LIU Haining， et al. Adsorption of boron by CA@KH-550@EPH@NMDG（CKEN） with biomass carbonaceous aerogels as substrate［J］. Journal of Hazardous Materials， 2018， 358：10-19.
30	WANG Jianqiang， WANG Tianjie， LI Li， et al. Functionalization of polyacrylonitrile nanofiber using ATRP method for boric acid removal from aqueous solution［J］. Journal of Water Process Engineering， 2014， 3：98-104.
31	XU Lu， LIU Yunqing， HU Huiping， et al. Synthesis，characterization and application of a novel silica based adsorbent for boron removal［J］. Desalination， 2012， 294：1-7.
32	BICAKN， BULUTCU N， ŞENKAL B F， et al. Modification of crosslinked glycidyl methacrylate-based polymers for boron-specific column extraction［J］. Reactive and Functional Polymers， 2001， 47（3）：175-184.
33	SENKAL B F， BICAK N. Polymer supported iminodipropylene glycol functions for removal of boron［J］. Reactive and Functional Polymers， 2003， 55（1）：27-33.
34	WANG L， QI T， GAO Z， et al. Synthesis of N-methylglucamine modified macroporous poly（GMA-co-TRIM） and its performance
	as a boron sorbent［J］. Reactive and Functional Polymers， 2007， 67（3）：202-209.
35	刘冬，沈军，李亚捷，等. 碳气凝胶的孔结构及其对电化学超级电容器性能的影响［J］. 物理化学学报， 2012， 28（4）：843-849.
	LIU Dong， SHEN Jun， LI Yajie， et al. Pore structures of carbon aerogels and their effects on electrochemical supercapacitor performance［J］. Acta Physico-Chimica Sinica， 2012， 28（4）：843- 849.

吸附剂	功能基团	Q/ （mg∙g^-1）	T_e/ min	溶剂
Amberlit IRA743^［26］	葡甲胺	7.46	60	—
CTS-MG^［27］	葡甲胺	35.13	720	DMF、THF
PAN-g-PG^［28］	缩水甘油	34.59	10	H₂O、乙醇
CA-KH-550-EPH^［29］	葡甲胺	15.35	600	DMF
PAN-PGMA^［30］	葡甲胺	5.5	100	DMF、THF
Si-MG^［31］	葡甲胺	16.65	120	DMF、甲苯
GMA-MMA-DVB-MG^［32］	葡甲胺	9.03	60	甲苯
GMA-MMA-DVB-PG ^［33］	缩水甘油	32.43	80	N-甲基吡咯烷酮
CTS-MG^［25］	葡甲胺	20.4	400	异丙醇
P（GMA-co-TRIM）-MG^［34］	葡甲胺	19.89	60	DMF、甲苯
GO/CNTs-OH（本工作）	—OH	43.42	60	H₂O
