无机盐工业 ›› 2019, Vol. 51 ›› Issue (8): 25-28.doi: 10.11962/1006-4990.2018-0551
Chen Lei(),Zhao Longtao,Chen Zhenyu,Li Guang
摘要:

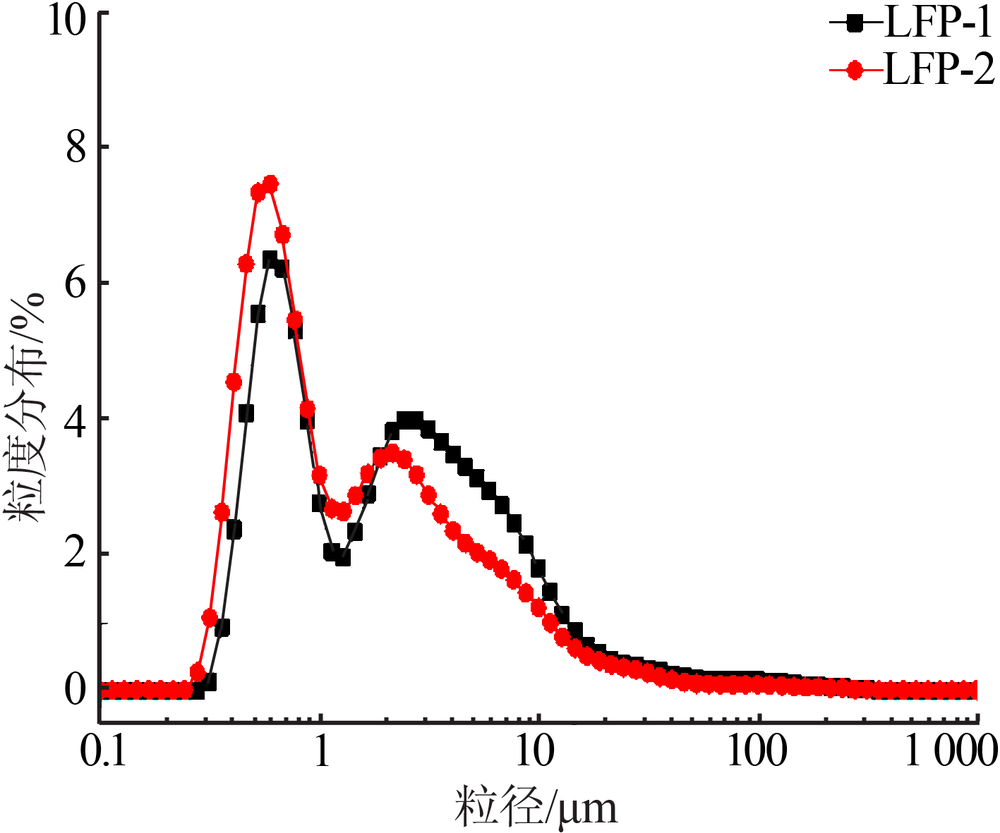

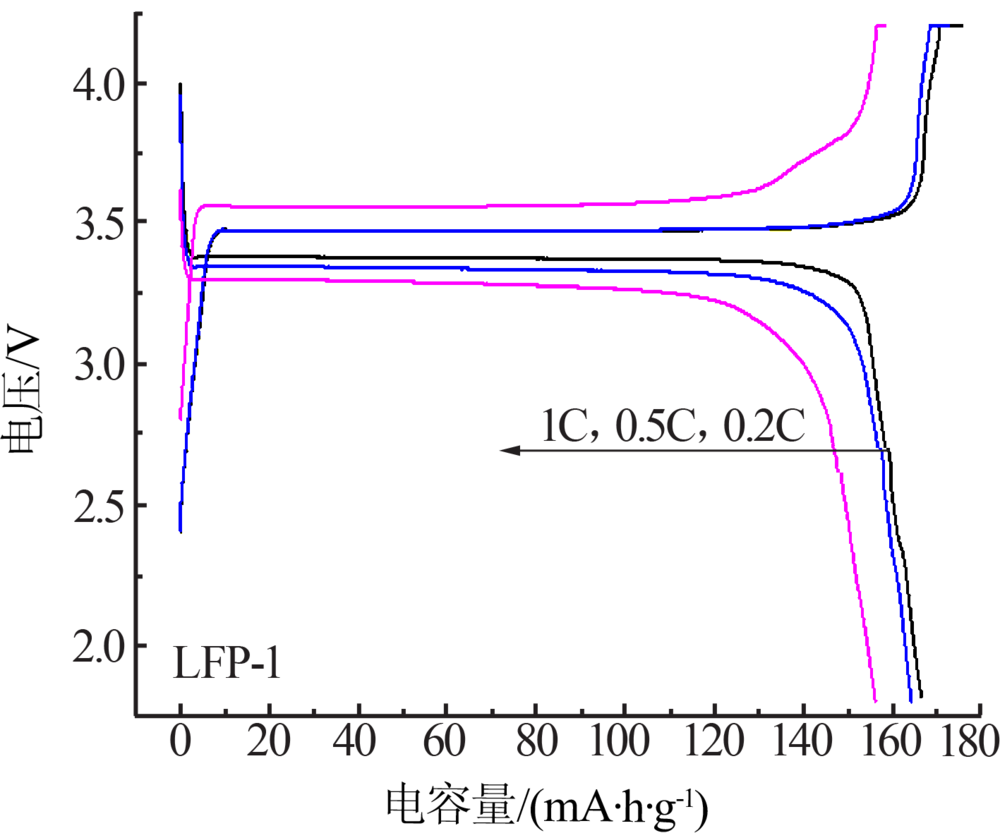

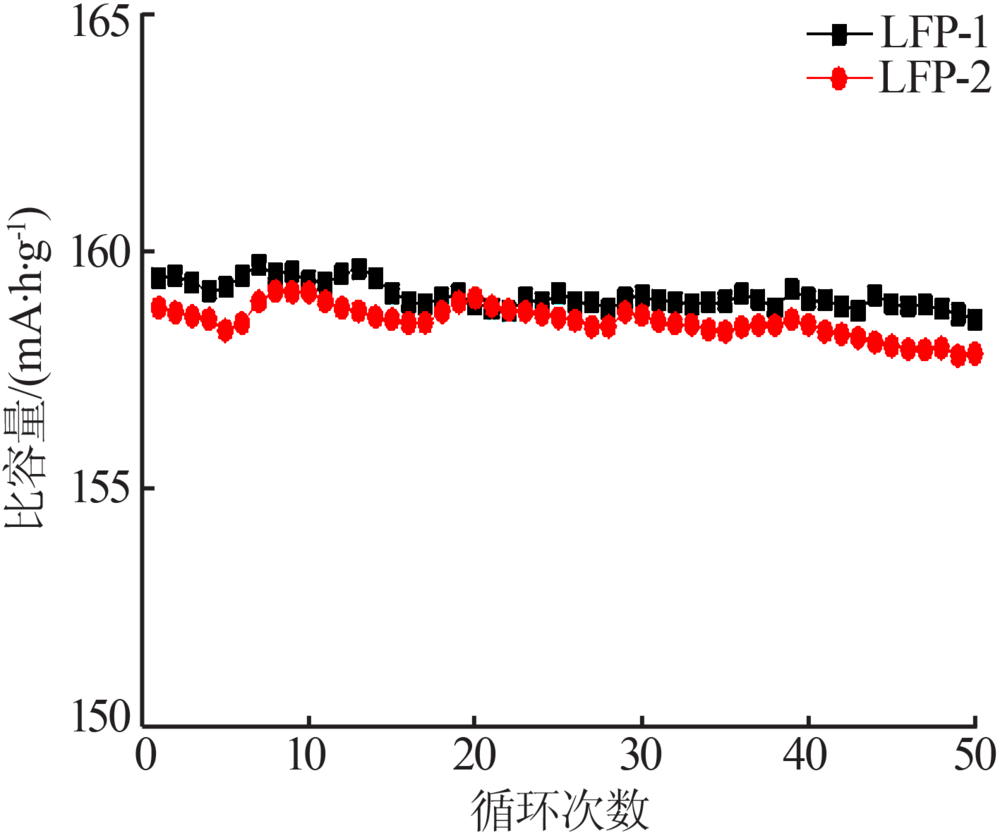

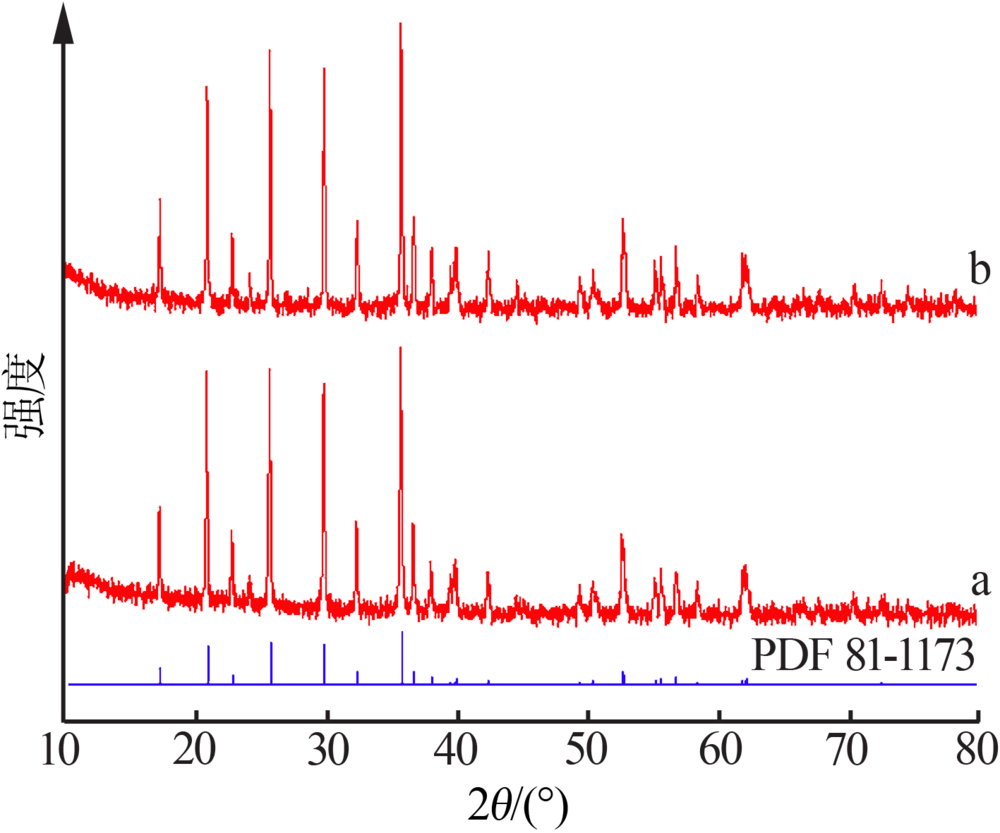

采用高能球磨和喷雾干燥法制备了球形磷酸铁锂材料LFP-1,并制作18650实装电池,测试电极片的压实密度,同时选择一种商业化磷酸铁锂材料LFP-2作为对比。测试结果显示,2种LFP材料均由平均粒径为300~500 nm的一次颗粒组成,比表面积为13~15 m2/g,碳质量分数为1.5%左右。通过CR2032纽扣型电池充放电测试表明,在0.2C时,LFP-1的比放电容量约为165 mA·h/g,与商业化磷酸铁锂材料LFP-2相近。制备18650电池的结果表明,商业化磷酸铁锂LFP-2材料制备的电极片的最高压实密度可以达到2.52 g/cm3,显著高于实验室制得的磷酸铁锂材料LFP-1的最高压实密度2.25 g/cm3,这可能与材料的颗粒粒度分布不同有关。
中图分类号:
