硅灰/氧化石墨烯在水泥硬化浆体中的分散性研究

doi:10.19964/j.issn.1006-4990.2023-0045

摘要/Abstract

摘要：

氧化石墨烯用作水泥增强材料的研究已取得一定进展，而硅灰通常用作水泥掺合料。已有研究报道了利用硅灰/氧化石墨烯复合材料制备水泥基材料，但硅灰辅助分散氧化石墨烯的理论研究尚不完善。基于此，采用超声法制备不同掺量的硅灰/氧化石墨烯混合悬浮液，分析了该悬浮液在水泥孔隙液中的分散性，并制备了硅灰/氧化石墨烯水泥硬化浆体。结果表明：硅灰在水泥孔隙溶液中剥离了氧化石墨烯片层，改善了氧化石墨烯的分散稳定性；当m（氧化石墨烯）/m（水泥）为0.25%、m（硅灰）/m（水泥）为10%时，水泥水化28 d抗折、抗压强度分别可达12.3 MPa和73.2 MPa，相较于不掺硅灰的样品分别提高了48.19%和18.06%。硅灰在水泥复合材料中发挥了双重作用，一方面与Ca（OH）₂反应，避免了水化解离出来的Ca²⁺争夺氧化石墨烯；另一方面作为填料填充C—S—H凝胶空隙，提高了水泥内部致密性。

关键词: 氧化石墨烯, 硅灰, 水泥, 分散性, 水泥孔隙溶液

Abstract:

The research of graphene oxide（GO） as cement reinforcing material has made some progress，and silica fume（SF） is commonly used as cement admixture.It has been reported that SF/GO is compounded to prepare cement-based materials，but the theoretical study of SF-assisted dispersion of GO remains incomplete.Consequently，different dosage of SF/GO suspension was prepared by ultrasonic method，the dispersibility of the suspension in cement pore solution was analyzed.SF/GO hardened cement paste was also prepared.The results of microscopic analysis indicated that SF stripped the GO sheets in cement pore solution，the dispersion and stability of GO were improved.When m（GO）/m（cement） was 0.25% and m（SF）/m（cement） was 10%，the 28 d flexural and compressive strength of the composites were 12.3 MPa and 73.2 MPa，respectively，which were increased by 48.19% and 18.06% compared to the sample without SF.SF served a dual purpose in the cement composites by reacting with Ca（OH）₂ to avoid competition for GO from Ca²⁺ dissociated by hydration，and by filling gaps in the C—S—H structure to improve the composites′ internal density.

Key words: graphene oxide, silica fume, cement, dispersity, cement pore solution

中图分类号:

TQ177.6

杜长青, 王章轩, 仝腾, 刘骁繁, 刘亮. 硅灰/氧化石墨烯在水泥硬化浆体中的分散性研究[J]. 无机盐工业, 2023, 55(11): 115-120.

DU Changqing, WANG Zhangxuan, TONG Teng, LIU Xiaofan, LIU Liang. Study on dispersion of silica fume/graphene oxide in hardened cement paste[J]. Inorganic Chemicals Industry, 2023, 55(11): 115-120.

图/表 8

表1

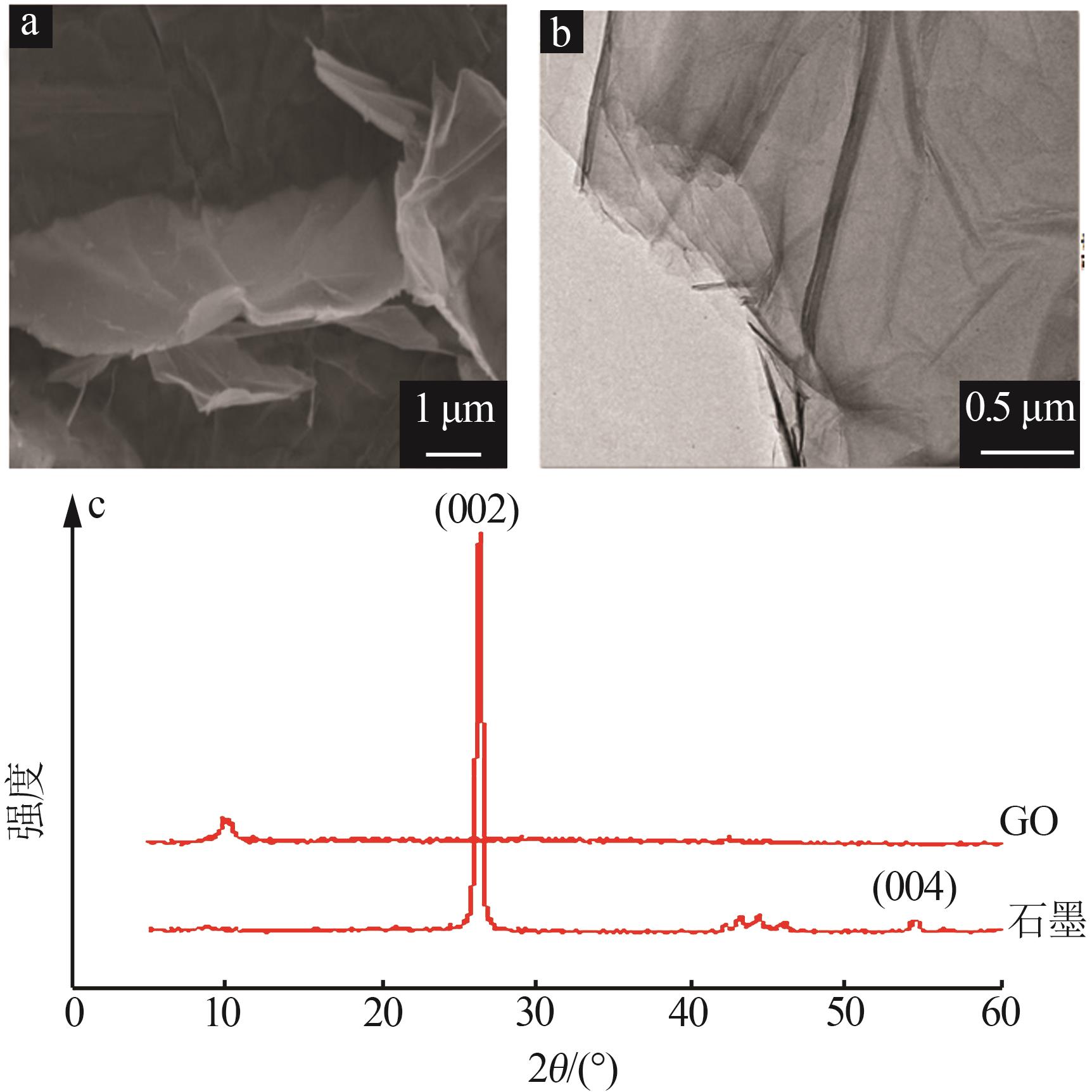

图1

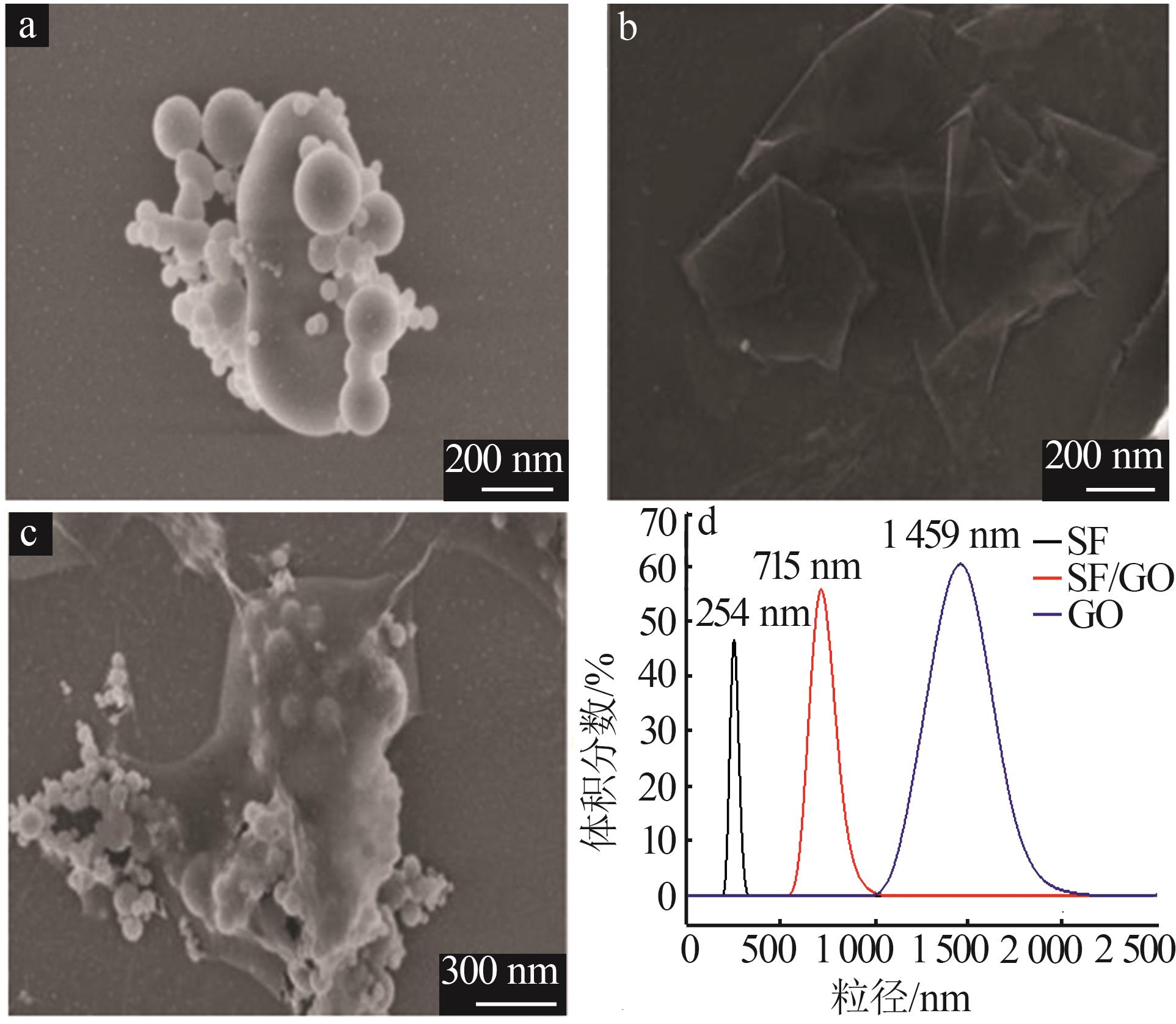

图2

表2

图3

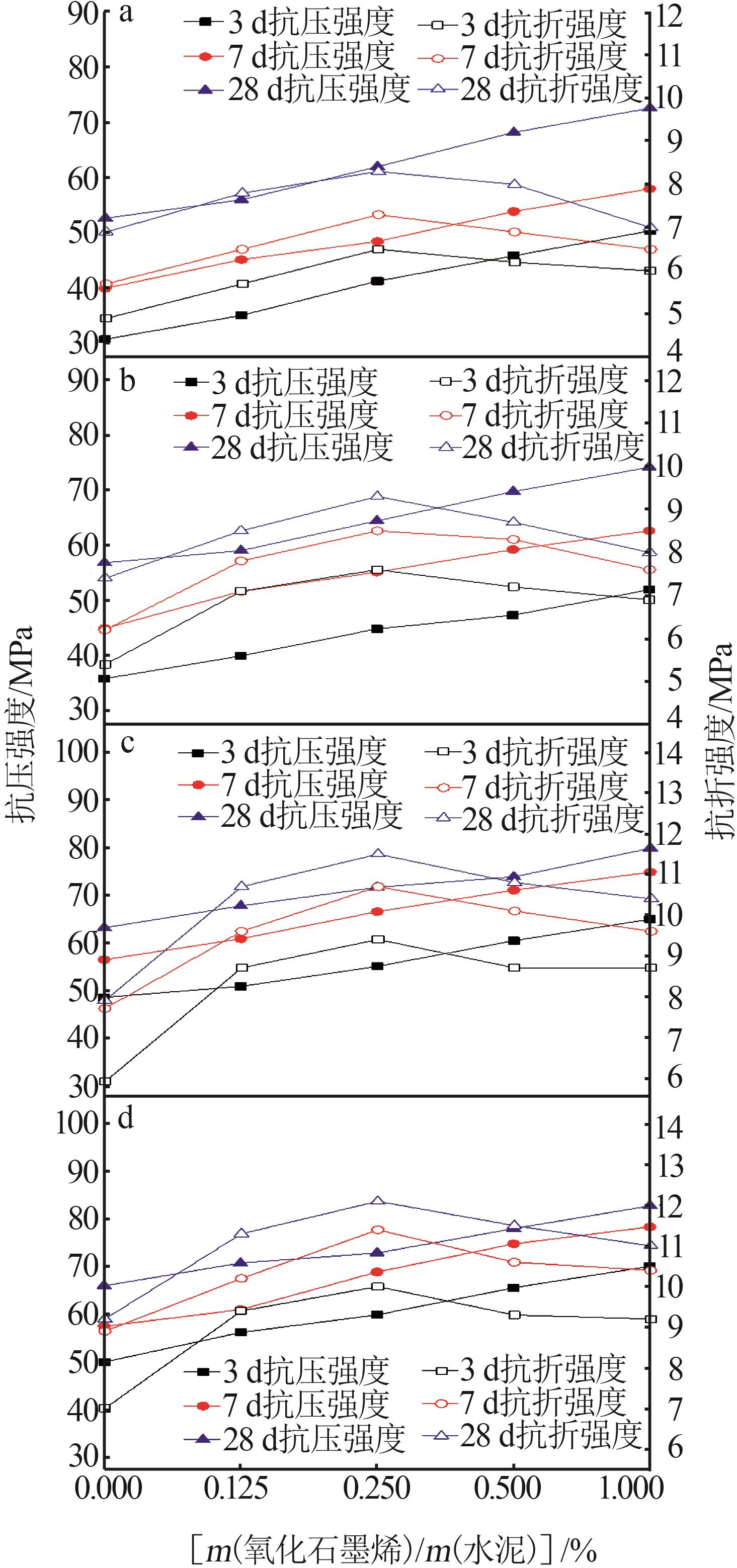

图4

表3

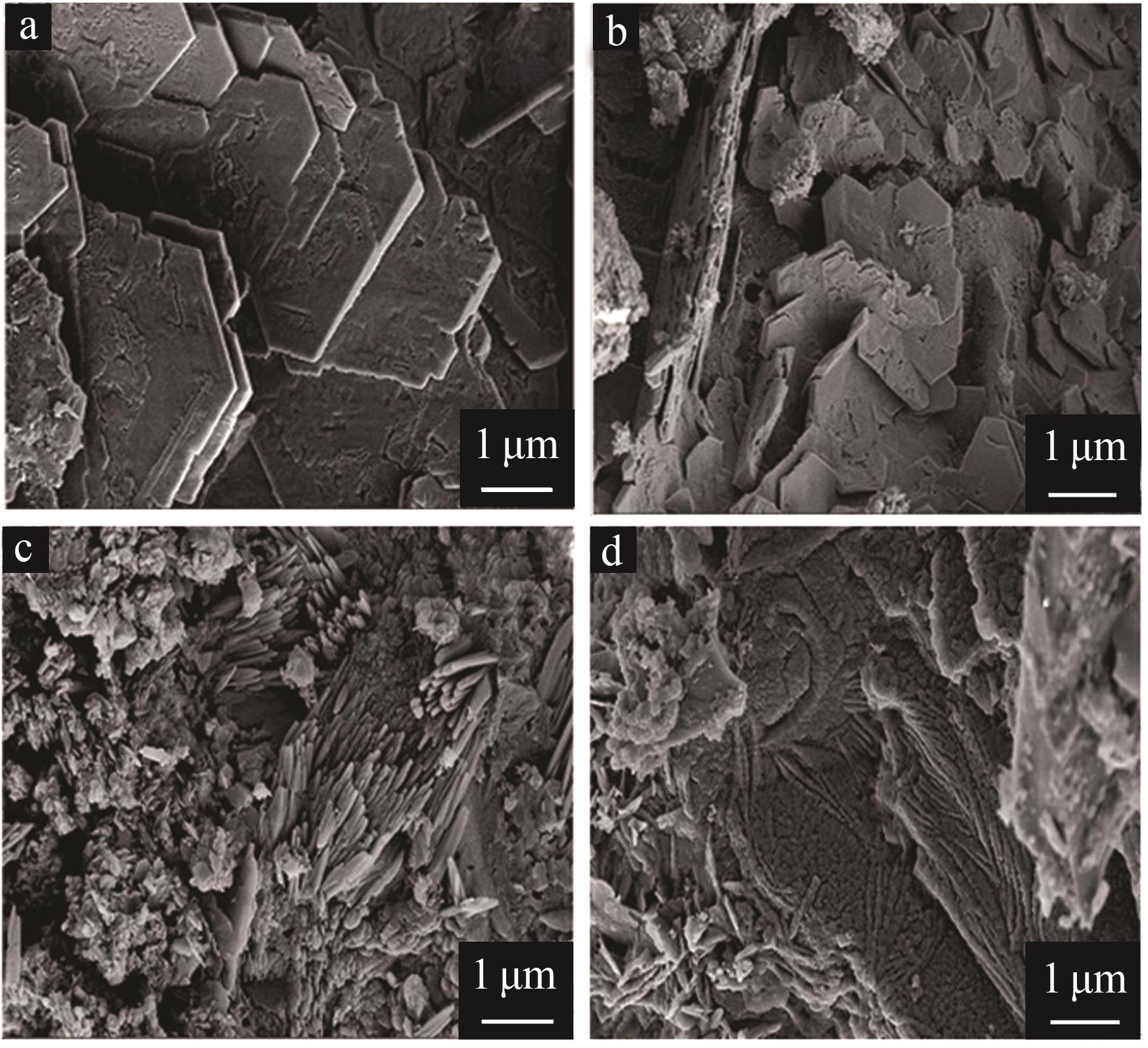

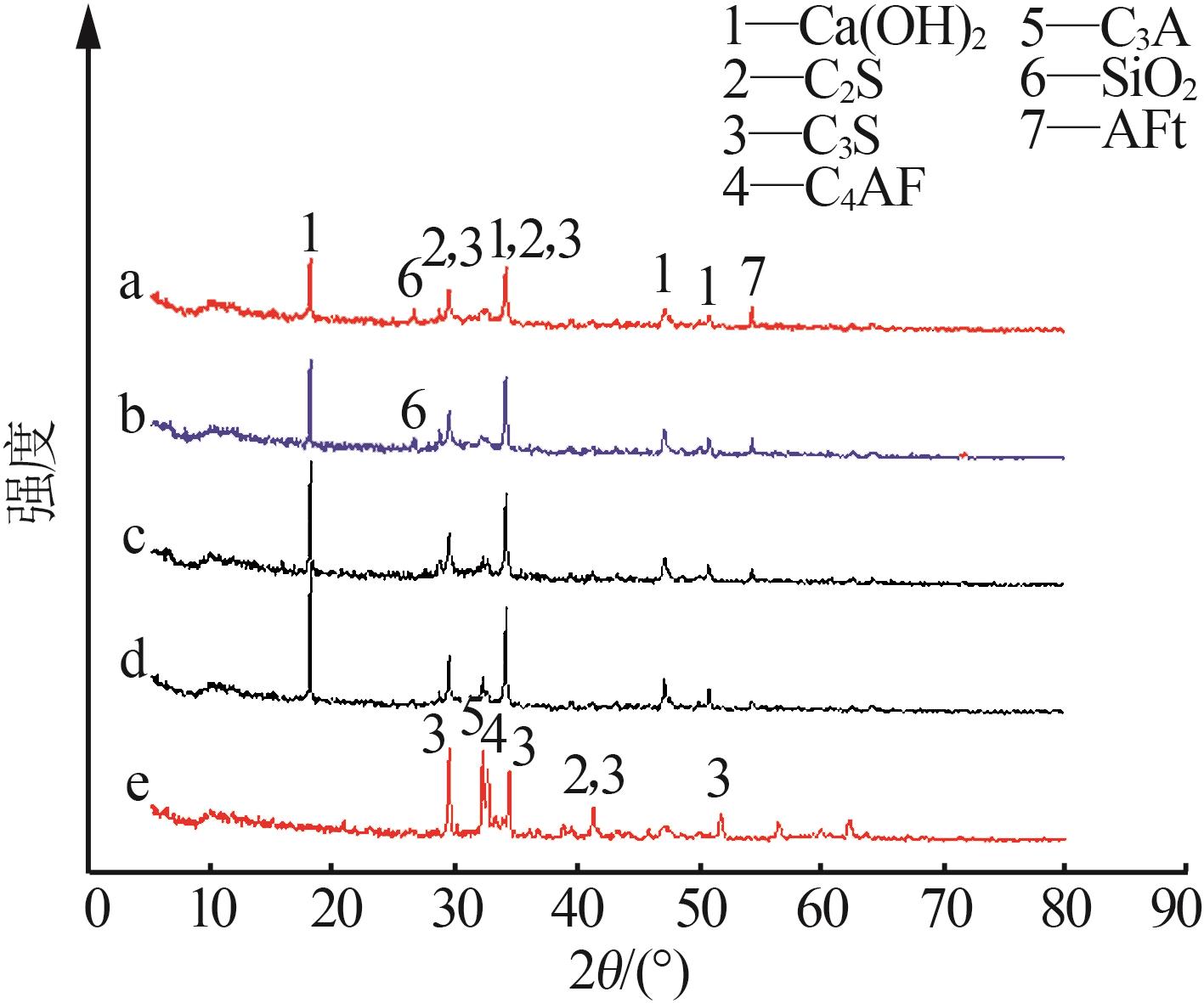

图5

参考文献 17

1	VALLURUPALLI K， MENG Weina， LIU Jianhui，et al.Effect of graphene oxide on rheology，hydration and strength development of cement paste［J］.Construction and Building Materials，2020，265：120311.
2	CHUAH S， LI Wengui， CHEN Shujian，et al.Investigation on dispersion of graphene oxide in cement composite using different surfactant treatments［J］.Construction and Building Materials，2018，161：519-527.
3	雷鸣，朱含钰，刘子龙，等.重金属在水泥窑协同处置的净浆硬化体中的分布及形态［J］.无机盐工业，2022，54（8）：107-113.
	LEI Ming， ZHU Hanyu， LIU Zilong，et al.Distribution and speciation of heavy metals in hardened solid of net slurry co-disposed by cement kiln［J］.Inorganic Chemicals Industry，2022，54（8）：107-113.
4	周远忠，王宏杰，陈鸿，等.二水磷石膏配制水泥基湿拌抹灰砂浆试验研究［J］.无机盐工业，2022，54（8）：114-118，137.
	ZHOU Yuanzhong， WANG Hongjie， CHEN Hong，et al.Experimental study on preparation of cement-based wet-mixed plastering mortar by dihydrate phosphogypsum［J］.Inorganic Chemicals Industry，2022，54（8）：114-118，137.
5	桂彬，陈鸿，杨林，等.石灰-水泥-粉煤灰改性磷石膏对水泥物理性能的影响研究［J］.无机盐工业，2022，54（12）：92-98.
	GUI Bin， CHEN Hong， YANG Lin，et al.Effect of phosphogypsum modified by lime-cement-fly ash on physical properties of cement［J］.Inorganic Chemicals Industry，2022，54（12）：92-98.
6	WONGKEO W， THONGSANITGARN P， POON C S，et al.Heat of hydration of cement pastes containing high-volume fly ash and silica fume［J］.Journal of Thermal Analysis and Calorimetry，2019，138（3）：2065-2075.
7	HE Juan， CHENG Congmi， ZHU Xiaofen，et al.Effect of silica fume on the rheological properties of cement paste with ultra-low water binder ratio［J］.Materials，2022，15（2）：554.
8	WANG Min， YAO Hao.Effects of polycarboxylate ether grafted silica fume on flowability，rheological behavior and mechanical pro-perties of cement-silica fume paste with low water-binder ratio［J］.Construction and Building Materials，2021，272：121946.
9	DINESH A， ABIRAMI B， MOULICA G.Carbon nanofiber embedded cement composites：Properties and promises as sensor：A review［J］.Materials Today：Proceedings，2021，44：4166-4172.
10	李炳良，王闯，马婷，等.碳纤维在水泥基体中的分散性研究［J］.大连交通大学学报，2017，38（4）：147-150.
	LI Bingliang， WANG Chuang， MA Ting，et al.Study on the dispersion of carbon fiber in cement matrix［J］.Journal of Dalian Jiaotong University，2017，38（4）：147-150.
11	LI Xiangyu， KORAYEM A H， LI Chenyang，et al.Incorporation of graphene oxide and silica fume into cement paste：A study of dispersion and compressive strength［J］.Construction and Building Materials，2016，123：327-335.
12	BAI Shuya， JIANG Linhua， XU Ning，et al.Enhancement of mechanical and electrical properties of graphene/cement composite due to improved dispersion of graphene by addition of silica fume［J］.Construction and Building Materials，2018，164：433- 441.
13	陈亚兵，严泽稷，鲁娅，等.硅灰与氧化石墨烯对硬化水泥浆体的复合增强效应［J］.武汉工程大学学报，2017，39（5）：471- 476.
	CHEN Yabing， YAN Zeji， LU Ya，et al.Compound enhancement effect of silica fume and graphene oxide on hardened cement paste［J］.Journal of Wuhan Institute of Technology，2017，39（5）：471-476.
14	徐博，李春丽，张浩月，等.改进Hummers法制备氧化石墨烯的机理研究［J］.膜科学与技术，2021，41（6）：18-26.
	XU Bo， LI Chunli， ZHANG Haoyue，et al.Study on the mechanism of preparation of graphene oxide by improved Hummers method［J］.Membrane Science and Technology，2021，41（6）：18-26.
15	吕生华，孙婷，刘晶晶，等.氧化石墨烯纳米片层对水泥基复合材料的增韧效果及作用机制［J］.复合材料学报，2014，31（3）：644-652.
	Shenghua LÜ， SUN Ting， LIU Jingjing，et al.Toughening effect and mechanism of graphene oxide nanosheets on cement matrix composites［J］.Acta Materiae Compositae Sinica，2014，31（3）：644-652.
16	袁小亚，彭一豪，孙立涛，等.热还原氧化石墨烯在水泥水化介质中的分散及其增强砂浆的性能与机理研究［J］.材料导报，2020，34（6）：6075-6080.
	YUAN Xiaoya， PENG Yihao， SUN Litao，et al.Dispersion of thermally reduced graphene oxide in simulated hydrated cement environment and study on performance and mechanism of graphene reinforced mortar［J］.Materials Reports，2020，34（6）：6075-6080.
17	于锦，李伟峰，胡月阳，等.CSA水泥作为矿物外加剂对硅酸盐水泥性能及水化的影响［J］.硅酸盐通报，2016，35（6）：1772-1779.
	YU Jin， LI Weifeng， HU Yueyang，et al.Effect of mineral additives CSA cement on the properties and hydration of Portland cement blends［J］.Bulletin of the Chinese Ceramic Society，2016，35（6）：1772-1779.

m（氧化石墨烯）/ m（水泥）/%	m（硅灰）/ m（水泥）/%	ρ（Ca²⁺）/ （mg·L^-1）	pH
0.00	0	318	12.57
0.25	0	299	12.41
0.00	2	313	12.55
0.00	5	305	12.48
0.00	10	293	12.34
0.25	2	316	12.57
0.25	5	305	12.51
0.25	10	301	12.46

样品	w （C）	w （O）	w （Na）	w （Mg）	w （Al）	w （Si）	w （S）	w （Ca）
SF-0/0.25%GO水泥基复合材料	6.50	38.77	1.12	1.34	2.78	3.31	2.01	44.17
SF-2/0.25%GO水泥基复合材料	6.56	35.02	1.42	3.08	3.89	5.06	1.76	43.21
SF-5/0.25%GO水泥基复合材料	5.13	35.09	1.02	2.48	4.34	8.39	1.48	42.07
SF-10/0.25%GO水泥基复合材料	4.30	30.58	1.18	2.87	3.95	12.44	1.35	43.33

[1]	李珂珂, 薛江伟, 王露威, 管学茂. 镁铝水滑石对高铁低钙硅酸盐水泥性能的影响[J]. 无机盐工业, 2024, 56(4): 57-63.
[2]	常承兵, 刘生玉, 张雷, 杨志超, 郭建英, 栗褒. 钙硅酸盐矿物湿法碳酸化封存二氧化碳实验研究[J]. 无机盐工业, 2023, 55(9): 57-65.
[3]	许丽, 张强. 铁尾矿粉水泥基材料的性能实验研究[J]. 无机盐工业, 2023, 55(6): 116-123.
[4]	李波, 廖碧海. 功能化氧化石墨烯的制备及其在硅酸盐水泥中的应用[J]. 无机盐工业, 2023, 55(6): 57-62.
[5]	MURZATAEV Asan, 肖诗豪, 付汝松, 安红芳, 孔德文, 王玲玲. 基于正交试验的泡沫脱硫石膏基复合材料性能研究[J]. 无机盐工业, 2023, 55(4): 92-96.
[6]	赵丽平, 王飞. 胺功能化氧化石墨烯对水泥基复合材料性能的影响[J]. 无机盐工业, 2023, 55(3): 66-70.
[7]	李鹏, 王立坤, 孟秋燕. α-半水石膏对水泥砂浆性能的影响与水化机理研究[J]. 无机盐工业, 2023, 55(3): 98-103.
[8]	崔香梅, 潘彤彤, 罗清龙, 边富璇, 叶秀深. 氨基醇改性GO/CNTs复合气凝胶的制备及对盐湖卤水硼的吸附[J]. 无机盐工业, 2023, 55(12): 59-65.
[9]	张雁茹, 任常在, 宋占龙, 朱建军, 赵保峰, 谢洪璋, 王振江, 祁晓乐. 生物质电厂灰渣替代水泥掺合料的性能研究[J]. 无机盐工业, 2023, 55(10): 128-135.
[10]	雷鸣,朱含钰,刘子龙,陈国蓬,袁俊生. 重金属在水泥窑协同处置的净浆硬化体中的分布及形态[J]. 无机盐工业, 2022, 54(8): 107-113.
[11]	周远忠,王宏杰,陈鸿,范勇,范岭,李杰. 二水磷石膏配制水泥基湿拌抹灰砂浆试验研究[J]. 无机盐工业, 2022, 54(8): 114-118.
[12]	刘航,柳建新,孙迎胜,邓俊辉,陈金建,高春雨. 基于动态光散射下纳米二氧化硅分散性的影响因素研究[J]. 无机盐工业, 2022, 54(8): 74-79.
[13]	刘应强,呙润华,刘喜杰. 硅灰、偏高岭土对矿渣-粉煤灰微珠胶凝材料性能的影响[J]. 无机盐工业, 2022, 54(6): 102-108.
[14]	桂彬,陈鸿,杨林,王宏杰,曹建新. 石灰-水泥-粉煤灰改性磷石膏对水泥物理性能的影响研究[J]. 无机盐工业, 2022, 54(12): 92-98.
[15]	钟读乐,孙彦民,曲晓龙,苏少龙,郝子全. 新型高效催化脱硫剂的研究与应用[J]. 无机盐工业, 2022, 54(1): 109-111.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
