钙硅酸盐矿物湿法碳酸化封存二氧化碳实验研究

doi:10.19964/j.issn.1006-4990.2022-0652

摘要/Abstract

摘要：

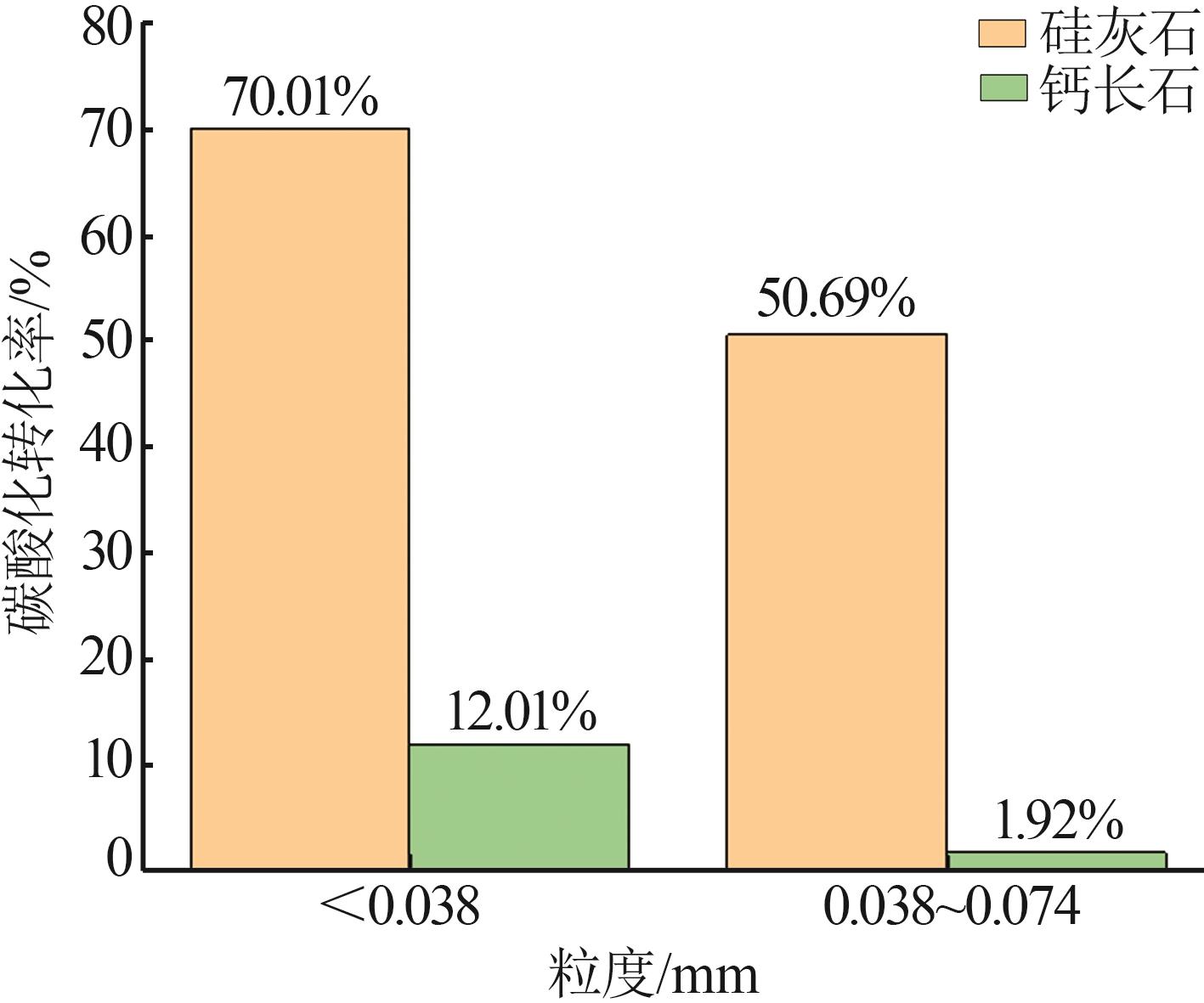

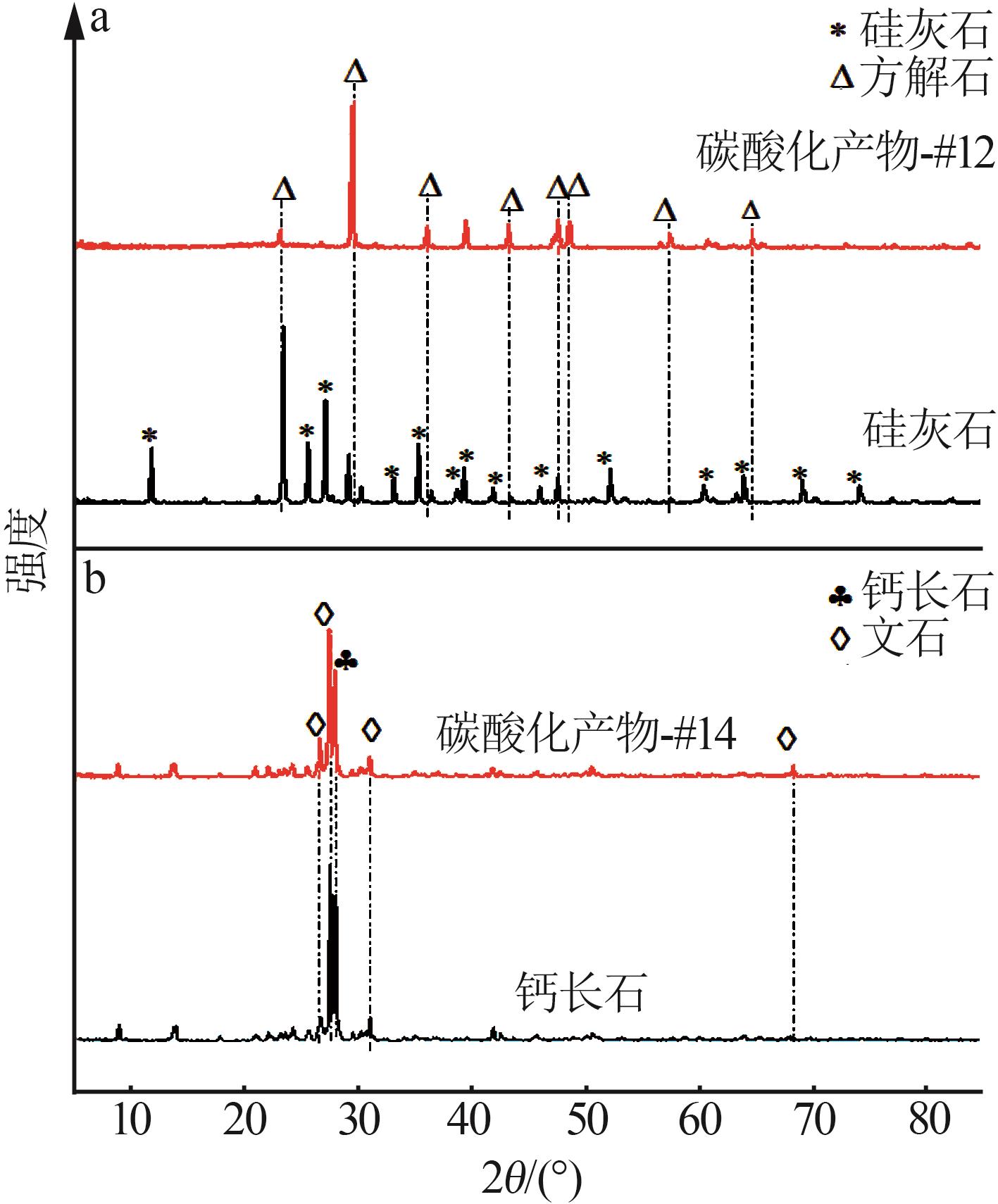

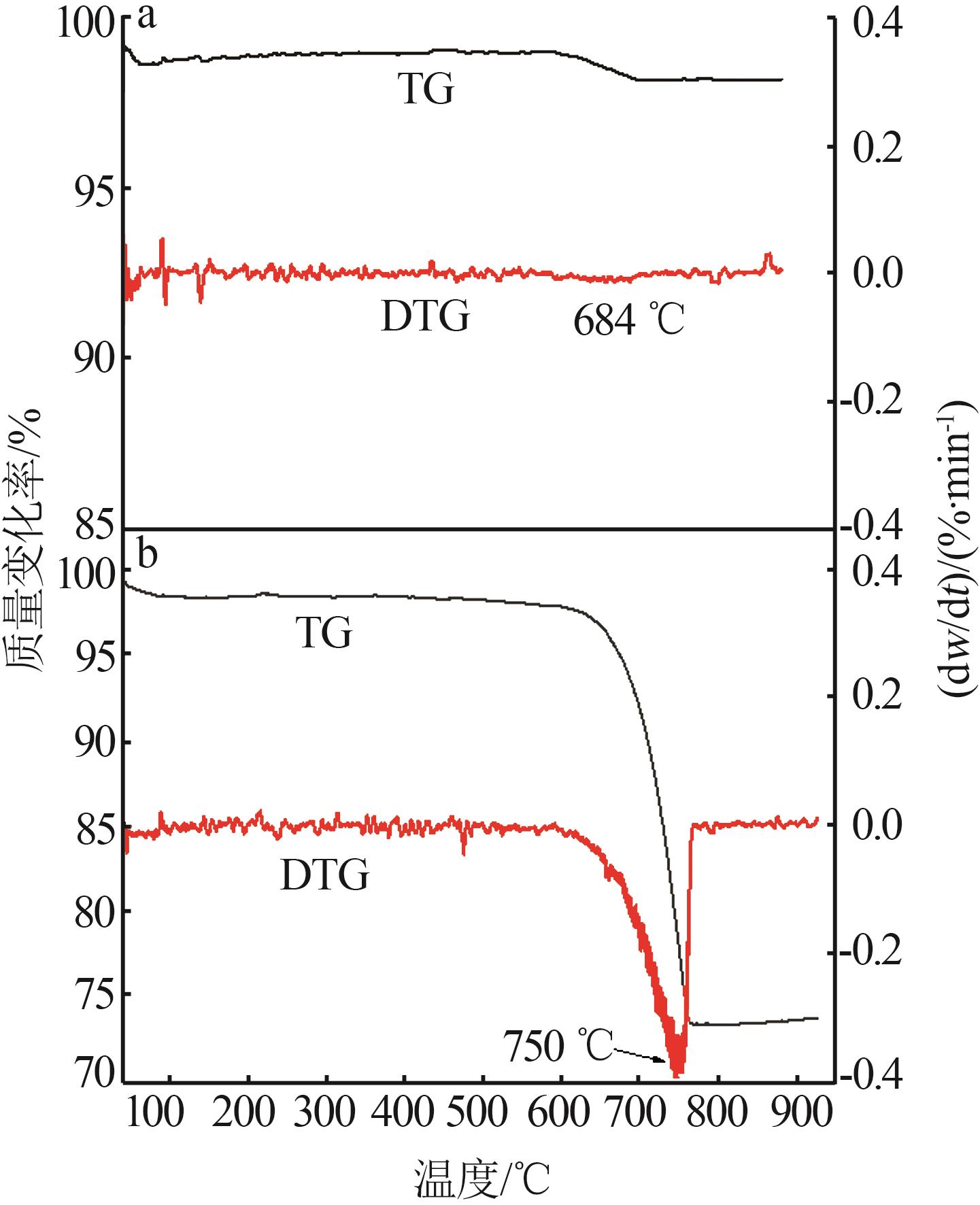

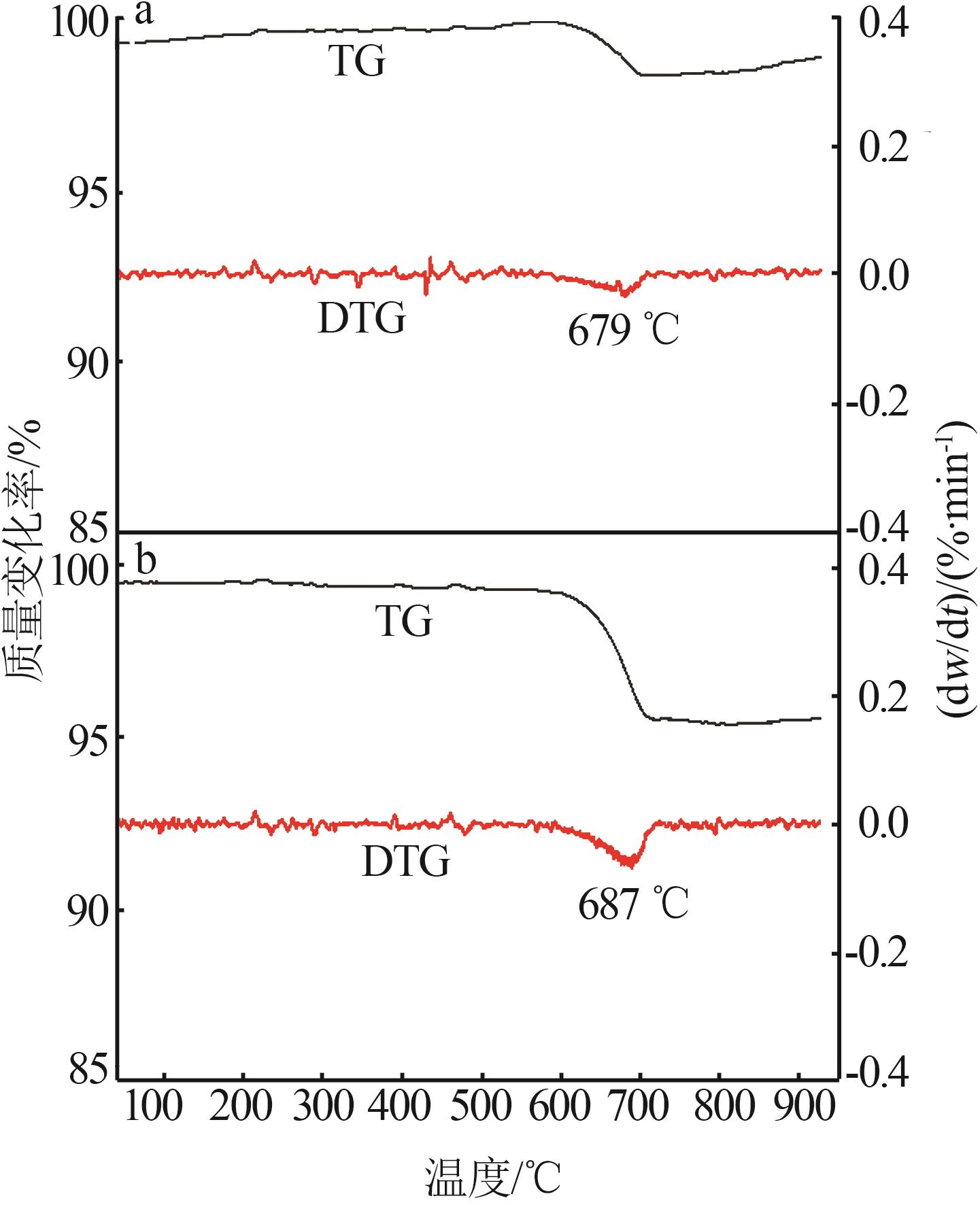

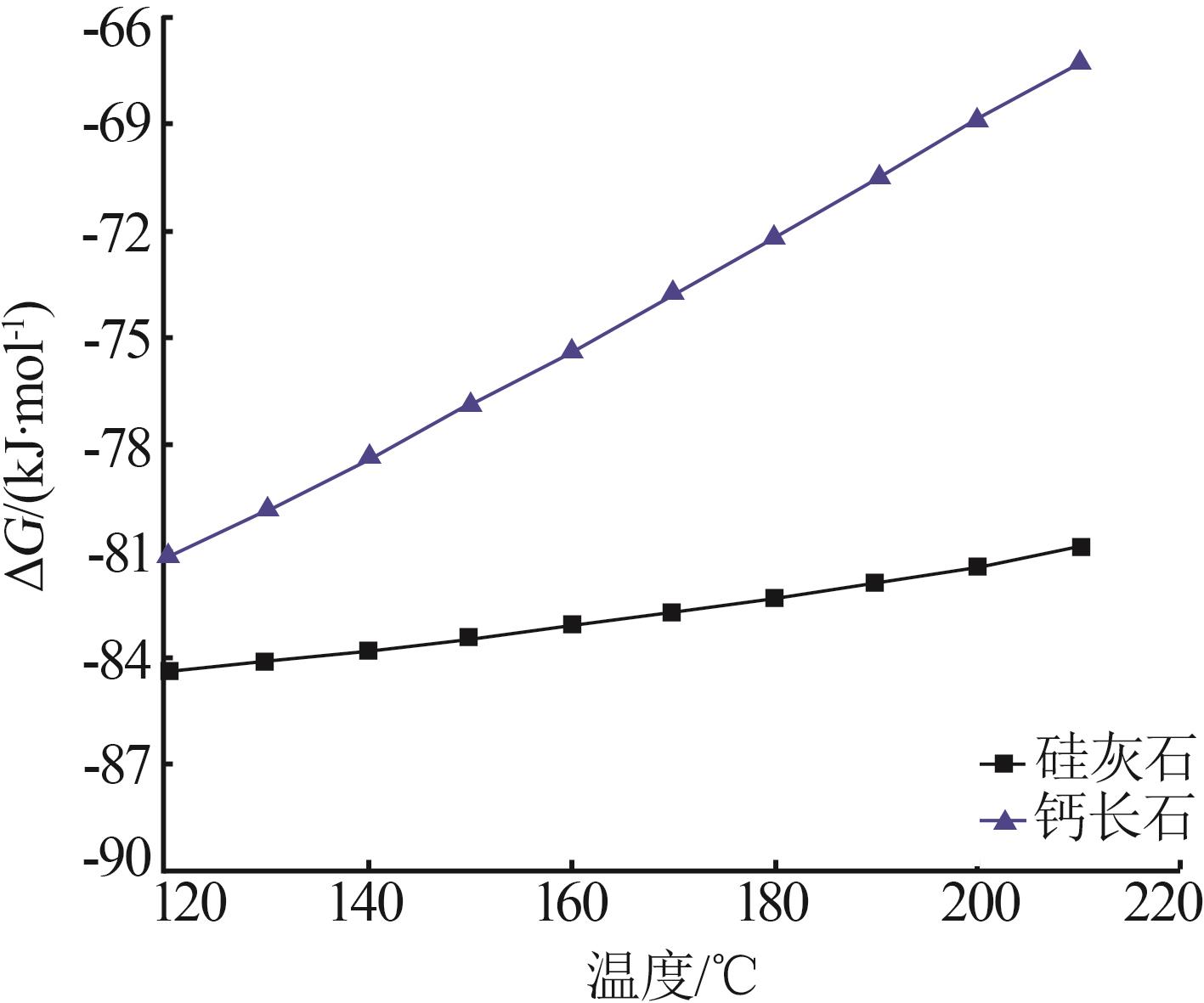

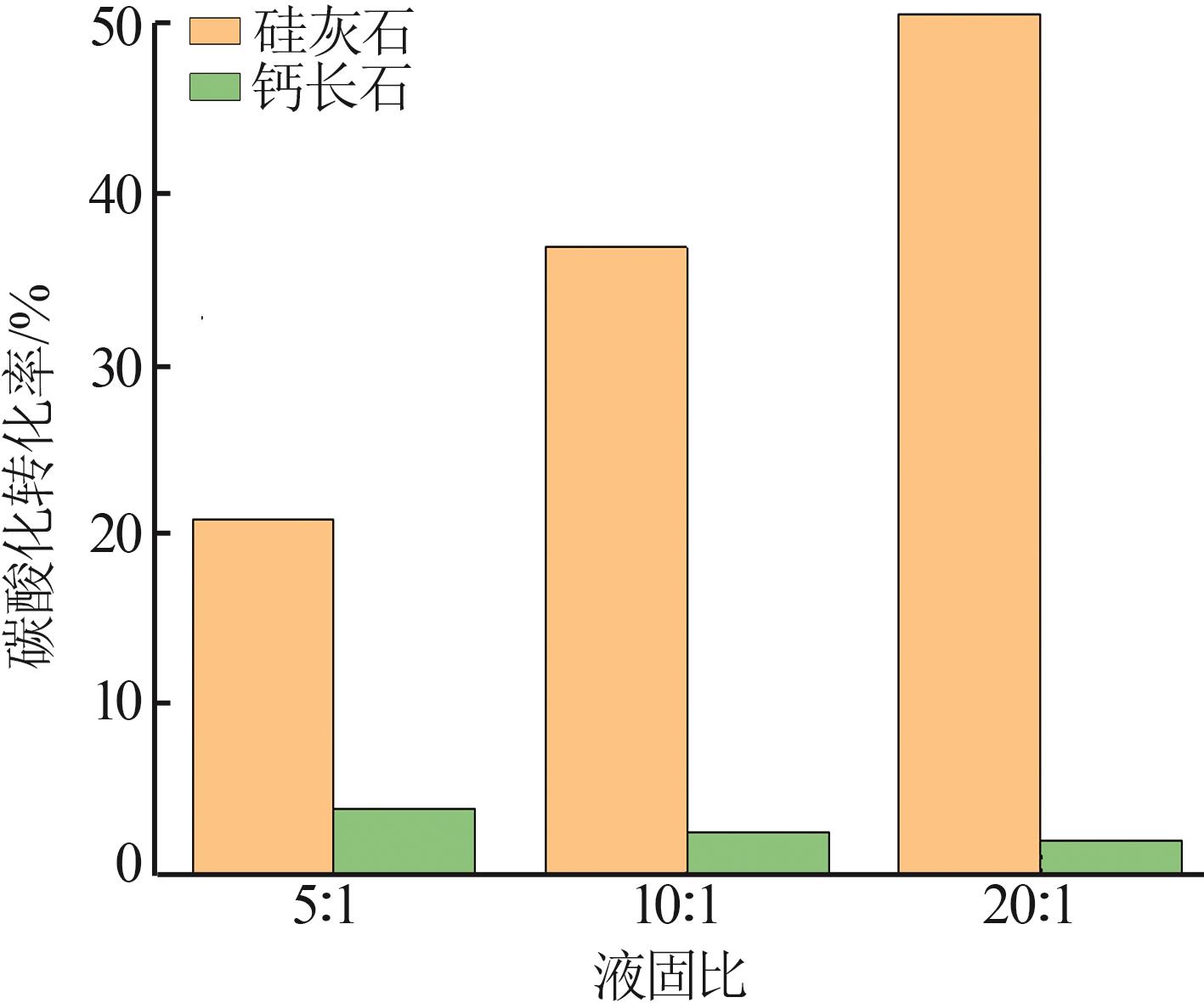

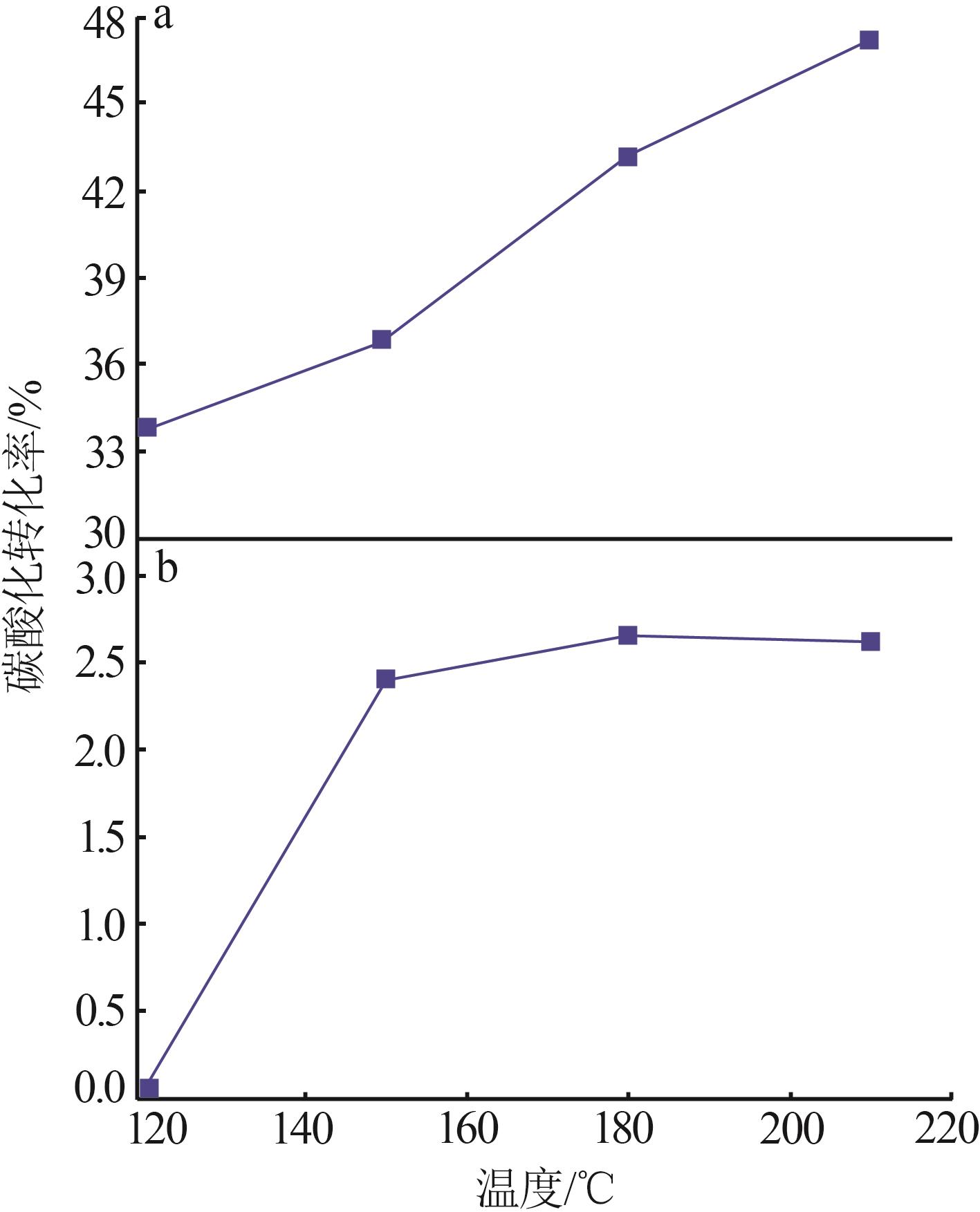

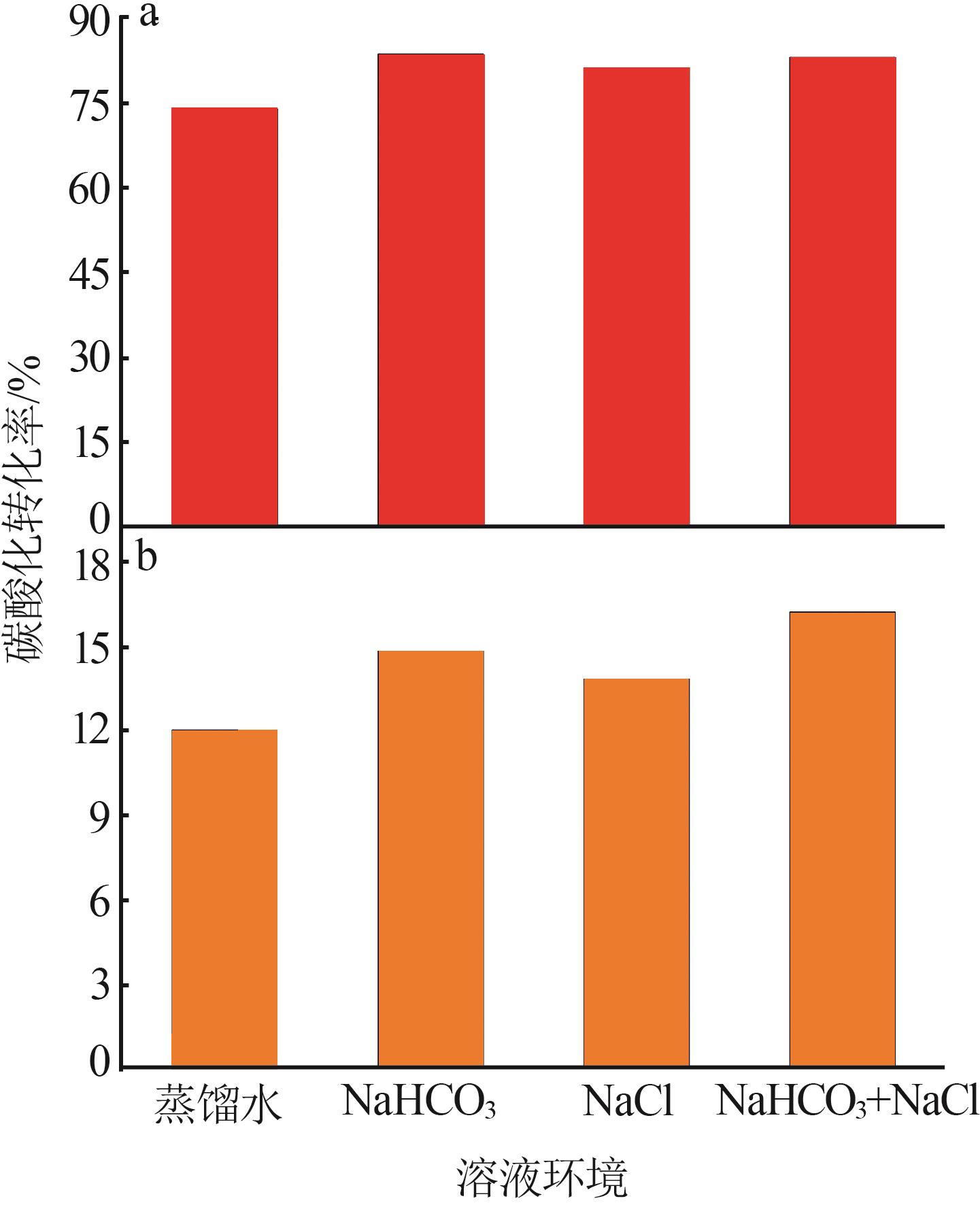

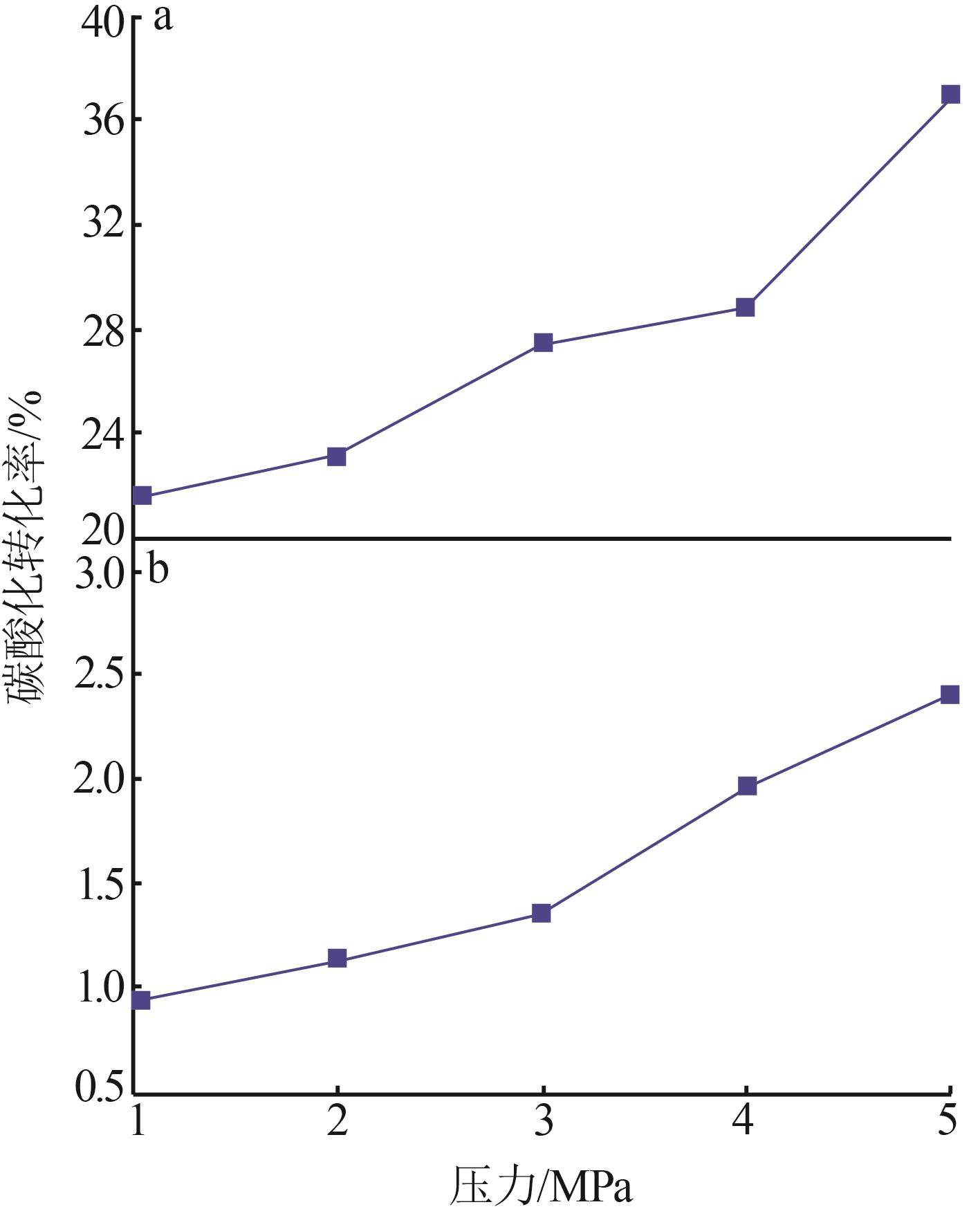

钙硅酸盐矿物湿法碳酸化封存CO₂是具有发展前景的固碳技术。为了比较不同种类的含钙硅酸盐矿物固碳效果的差异，研究了温度、压力、液固比（mL/g）、粒度及矿物添加剂（NaHCO₃和NaCl）对硅灰石和钙长石湿法碳酸化封存CO₂效果的影响。结果表明，硅灰石和钙长石的碳酸化产物分别是方解石和文石，热重实验结果显示，方解石的热稳定性强于文石。各实验条件下硅灰石碳酸化转化率均高于钙长石，两种矿物碳酸化转化率随压力增大、粒度减小、NaHCO₃和NaCl的加入而增大；获得了硅灰石和钙长石的最大碳酸化转化率分别为83.62%、16.20%，二者差异显著。在温度为120~210 ℃两种矿物溶解吉布斯自由能（ΔG_r ）的计算表明，硅灰石溶解过程的吉布斯自由能始终小于钙长石溶解吉布斯自由能，说明硅灰石溶解速率和溶解反应自发进行的程度都大于钙长石，这是影响钙硅酸盐矿物碳酸化反应活性的关键因素。

关键词: 硅灰石, 钙长石, 湿法碳酸化, 封存CO₂, 固碳技术

Abstract:

Wet carbonation of calcium silicate minerals for CO₂ sequestration is a promising carbonsequestration technology.To compare the carbon sequestration effects of different calcium silicate minerals，the effects of temperature，pressure，liquid-solid ratio（mL/g），particle size and mineral additives（NaHCO₃ and NaCl） on CO₂ sequestration by wet carbonation of wollastonite and anorthite were investigated.The results showed that the carbonation products of wollastonite and anorthite were calcite and aragonite，respectively，and the results of the thermogravimetric experiment indicated that the thermostability of calcite was higher than that of aragonite.The carbonation conversion of wollastonite was higher than that of anorthite under all test conditions，and the carbonation conversion of the two minerals was increased with increasing pressure，decreasing particle size，and the addition of NaHCO₃ and NaCl.The maximum carbonation conversions of 83.62% and 16.20% were obtained for wollastonite and anorthite，respectively，with significant differences.The results of Gibbs free energy of dissolution（ΔG_r ） showed that，in the range of 120~210 ℃，the ΔG_r of wollastonite was always lower than that of anorthite，indicating that the rate of dissolution and the spontaneously occurring extent of dissolution reaction of wollastonite were both greater than that of anorthite.It was a key factor affecting the activity of the carbonation reaction for calcium silicate minerals.

Key words: wollastonite, anorthite, wet carbonation, sequestered CO₂, carbon sequestration technology

中图分类号:

TQ127.1

常承兵, 刘生玉, 张雷, 杨志超, 郭建英, 栗褒. 钙硅酸盐矿物湿法碳酸化封存二氧化碳实验研究[J]. 无机盐工业, 2023, 55(9): 57-65.

CHANG Chengbing, LIU Shengyu, ZHANG Lei, YANG Zhichao, GUO Jianying, LI Bao. Experimental study on carbon dioxide sequestration by wet carbonation of calcium silicate minerals[J]. Inorganic Chemicals Industry, 2023, 55(9): 57-65.

图/表 14

表1

表2

表3

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

参考文献 31

1	郭伟，石涵，袁标.无机固体吸附剂在二氧化碳捕集应用中的研究进展［J］.无机盐工业，2021，53（12）：29-34，42.
	GUO Wei， SHI Han， YUAN Biao.Research progress of inorganic solid adsorbents in carbon dioxide capture［J］.Inorganic Chemicals Industry，2021，53（12）：29-34，42.
2	Yang OU， RONEY C， ALSALAM J，et al.Deep mitigation of CO₂ and non-CO₂ greenhouse gases toward 1.5 ℃ and 2 ℃ futures［J］.Nature Communications，2021，12（1）：1-9.
3	JEFFRY L， ONG M Y， NOMANBHAY S，et al.Greenhouse gases utilization：A review［J］.Fuel，2021，301：121017.
4	AJAYI T， GOMES J S， BERA A.A review of CO₂ storage in geological formations emphasizing modeling，monitoring and capacity estimation approaches［J］.Petroleum Science，2019，16（5）：1028-1063.
5	何民宇，刘维燥，刘清才，等.CO₂矿物封存技术研究进展［J］.化工进展，2022，41（4）：1825-1833.
	HE Minyu， LIU Weizao， LIU Qingcai，et al.Research progress in CO₂ mineral sequestration technology［J］.Chemical Industry and Engineering Progress，2022，41（4）：1825-1833.
6	蒋剑.钙镁盐直接碳酸化固定CO₂实验研究［D］.南京：南京师范大学，2018.
	JIANG Jian.Experimental study on CO₂ immobilization by direct carbonation of calcium magnesium salt［D］.Nanjing：Nanjing Normal University，2018.
7	FAGERLUND J， HIGHFIELD J， ZEVENHOVEN R.Kinetics studies on wet and dry gas-solid carbonation of MgO and Mg（OH）₂ for CO₂ sequestration［J］.RSC Advances，2012，2（27）：10380-10393.
8	WANG Bo， PAN Zihe， CHENG Huaigang，et al.A review of carbon dioxide sequestration by mineral carbonation of industrial byproduct gypsum［J］.Journal of Cleaner Production，2021，302：126930.
9	RAHMANI O， JUNIN R， TYRER M，et al.Mineral carbonation of red gypsum for CO₂ sequestration［J］.Energy & Fuels，2014，28（9）：5953-5958.
10	李兰兰，叶坤，郭会荣，等.矿物封存二氧化碳实验研究进展［J］.资源与产业，2013，15（2）：117-123.
	LI Lanlan， YE Kun， GUO Huirong，et al.Test advance in minerals-sealing carbon dioxide［J］.Resources & Industries，2013，15（2）：117-123.
11	REYNES J F， MERCIER G， BLAIS J F，et al.Feasibility of a mineral carbonation technique using iron-silicate mining waste by direct flue gas CO₂ capture and cation complexation using 2，2′-bipyridine［J］.Minerals，2021，11（4）：343.
12	张兵兵，王慧敏，曾尚红，等.二氧化碳矿物封存技术现状及展望［J］.化工进展，2012，31（9）：2075-2083.
	ZHANG Bingbing， WANG Huimin， ZENG Shanghong，et al.Current status and outlook of carbon dioxide mineral carbonation technologies［J］.Chemical Industry and Engineering Progress，2012，31（9）：2075-2083.
13	晏恒.中低压条件下非纯CO₂液相直接矿物碳酸化的实验研究［D］.武汉：华中科技大学，2015.
	YAN Heng.Experimental study of CO₂ sequestration from flue gas by direct on direct aqueous mineral carbonation under low-medium pressure conditions.［D］.Wuhan：Huazhong University of Science and Technology，2015.
14	刘瑞，王志华，徐强，等.钙长石矿物的化学活性及其固碳潜力研究初探［J］.长春工程学院学报（自然科学版），2013，14（4）：64-66，91.
	LIU Rui， WANG Zhihua， XU Qiang，et al.Preliminary studies on anorthite chemical activity and carbon fixation ability［J］.Journal of Changchun Institute of Technology（Natural Sciences Edition），2013，14（4）：64-66，91.
15	OELKERS E H， GISLASON S R， MATTER J.Mineral carbonation of CO₂ ［J］.Elements，2008，4（5）：333-337.
16	EIKELAND E， BLICHFELD A B， TYRSTED C，et al.Optimized carbonation of magnesium silicate mineral for CO₂ storage［J］.ACS Applied Materials & Interfaces，2015，7（9）：5258-5264.
17	张彬，肖霄，韩芸娇，等.碳酸钙三级红外光谱研究［J］.无机盐工业，2021，53（1）：97-101.
	ZHANG Bin， XIAO Xiao， HAN Yunjiao，et al.Study on third-step infrared spectroscopy of calcium carbonate［J］.Inorganic Chemicals Industry，2021，53（1）：97-101.
18	KARUNADASA K S P， MANORATNE C H， PITAWALA H M T G A，et al.Thermal decomposition of calcium carbonate（calcite polymorph） as examined by in situ high-temperature X-ray powder diffraction［J］.Journal of Physics and Chemistry of Solids，2019，134：21-28.
19	HAN Zuozhen， MENG Ruirui， YAN Huaxiao，et al.Calcium carbonate precipitation by synechocystis sp.PCC6803 at different Mg/Ca molar ratios under the laboratory condition［J］.Carbonates and Evaporites，2017，32（4）：561-575.
20	纪龙.利用粉煤灰矿化封存二氧化碳的研究［D］.北京：中国矿业大学（北京），2018.
	JI Long.Carbon dioxide sequestration by mineralization of coal fly ash［D］.Beijing：China University of Mining & Technology，Beijing，2018.
21	LI Jiajie， JACOBS A D， HITCH M.Direct aqueous carbonation on olivine at a CO₂ partial pressure of 6.5 MPa［J］.Energy，2019，173：902-910.
22	SHENG Haoyi， Li LÜ， LIANG Bin，et al.Aqueous carbonation of the potassium-depleted residue from potassium feldspar-CaCl₂ calcination for CO₂ fixation［J］.Environmental Earth Sciences，2015，73（11）：6871-6879.
23	YAN Heng， ZHANG Junying， ZHAO Yongchun，et al.CO₂ sequestration by direct aqueous mineral carbonation under low-medium pressure conditions［J］.Journal of Chemical Engineering of Japan，2015，48（11）：937-946.
24	CHEN Zhongying， O'CONNOR W K， GERDEMANN S J.Chemistry of aqueous mineral carbonation for carbon sequestration and explanation of experimental results［J］.Environmental Progress，2006，25（2）：161-166.
25	SANNA A， STEEL L， MAROTO-VALER M M.Carbon dioxide sequestration using NaHSO₄ and NaOH：A dissolution and carbonation optimisation study［J］.Journal of Environmental Management，2017，189：84-97.
26	RUAN Fang， KAWANISHI S， SUKENAGA S，et al.Effect of the silicate structure on calcium elution behaviors of calcium-silicate based mineral phases in aqueous solution［J］.ISIJ International，2020，60（3）：419-425.
27	王宗华，张军营，徐俊，等.CO₂矿物碳酸化隔离的理论研究［J］.工程热物理学报，2008，29（6）：1063-1068.
	WANG Zonghua， ZHANG Junying， XU Jun，et al.A theoretical study on mineral carbonation for CO₂ sequestration［J］.Journal of Engineering Thermophysics，2008，29（6）：1063-1068.
28	STEWART E M， AGUE J J， FERRY J M，et al.Carbonation and decarbonation reactions：Implications for planetary habitability［J］.American Mineralogist，2019，104（10）：1369-1380.
29	李亚楠，苏锐，周志超，等.北山新场BS34钻孔岩样在不同温度下的水岩作用［J］.核化学与放射化学，2022，44（3）：386-392.
	LI Yanan， SU Rui， ZHOU Zhichao，et al.Water-rock interaction of granite from borehole BS34 at different temperatures［J］.Journal of Nuclear and Radiochemistry，2022，44（3）：386-392.
30	SORAI M， SASAKI M.Dissolution kinetics of anorthite in a supercritical CO₂-water system［J］.American Mineralogist，2010，95（5/6）：853-862.
31	姚曦智.超临界二氧化碳环境下钙镁矿物碳酸盐化实验研究［D］.南京：南京大学，2017.
	YAO Xizhi.Study of calcium and magnesium mineral carbonation under supercritical CO₂ condition［D］.Nanjing：Nanjing University，2017.

样品编号	原料	溶液组分	温度/ ℃	压力/ MPa	液固比	粒度/ mm
#1	硅灰石/ 钙长石	蒸馏水	120	5	10∶1	0.038~ 0.074
#2			150
#3			180
#4			210
#5	硅灰石/ 钙长石	蒸馏水	150	4	10∶1	0.038~ 0.074
#6				3
#7				2
#8				1
#9	硅灰石/ 钙长石	蒸馏水	150	5	20∶1	0.038~ 0.074
#10	硅灰石/ 钙长石	蒸馏水	150	5	5∶1	0.038~ 0.074
#11	硅灰石/ 钙长石	蒸馏水	150	5	20∶1	<0.038
#12	硅灰石/ 钙长石	0.5 mol/L NaHCO₃	150	5	20∶1	<0.038
#13		0.5 mol/L NaCl
#14		0.5 mol/L NaHCO₃+ 0.5 mol/L NaCl
