粉煤灰基沸石用于飞行器尾焰红外抑制的分析与展望

doi:10.19964/j.issn.1006-4990.2021-0357

摘要/Abstract

摘要：

颗粒介质的抗红外辐射方式是飞行器尾焰隐身的重要手段之一。为促进颗粒系材料抑制红外辐射的研究和发展,对尾焰隐身进行了系统分析。红外辐射抑制的内涵在于改变红外波段和削弱红外辐射的强度。通过综述粉煤灰基沸石的研究进展、颗粒材料气溶胶抑制红外辐射和喷射方式的研究进展,结合飞行器尾焰辐射组分分析,总结了目前存在的问题和日后的发展方向。粉煤灰作为火力发电厂产生的固体废弃物之一,具有产量高、成本低的特点。提出将粉煤灰在一定条件下合成沸石分子筛,并进一步制备粉煤灰基沸石负载改性二氧化钛材料,将其作为颗粒系应用材料,用于尾焰红外辐射的抑制,可以实现变废为宝,在降低制备成本的前提下保护了环境与人类健康,促进社会的可持续发展。对目前沸石各成分抑制红外辐射效果的研究进行了综述,利用其对高红外辐射气体的强吸附性以及改性二氧化钛的光催化性能进行可行性分析,设计了颗粒吸附和遮蔽喷射结构,充分展示了粉煤灰基沸石的优势,并对该材料在飞行器尾焰隐身方面的应用前景提出展望。

关键词: 粉煤灰基沸石, 飞行器尾焰, 红外辐射, 颗粒材料, 吸附

Abstract:

The anti-infrared radiation method of particle medium is one of the important means of aircraft tail flame stealth.In order to promote the research and development of granular materials used to suppress infrared radiation,the stealth characte-ristics of tail flame was systematically analyzed.The connotation of infrared radiation suppression was to change the infrared band and weaken the intensity of infrared radiation.By summarizing the research progress of fly ash based zeolite,the research progress of particulate aerosol inhibiting infrared radiation and spraying methods,combined with the analysis of aircraft tail flame radiation components,the existing problems and future development direction were summarized.Fly ash,as one of the solid wastes produced by thermal power plants,had the characteristics of high yield and low cost.It was proposed to synthesize zeolite molecular sieve from fly ash under certain conditions,and further prepare fly ash based zeolite loaded modified titanium dioxide material.As the particle application material,it could be used to suppress the infrared radiation of tail flame,which could turn waste into treasure. On the premise of reducing the preparation cost,it protected the environment and human health and promoted the sustainable development of society.The current research on the inhibition effect of zeolite components on infrared radiation was reviewed.The feasibility of their strong adsorption of high infrared radiation gas and photocatalytic performance of modified titanium dioxide were analyzed. The design of particle adsorption and shielding spray structure fully demonstrated the advantages of fly ash based zeolite.And the application prospect of this materials in aircraft tail flame stealth was put forward.

Key words: fly ash based zeolite, aircraft tail flame, infrared radiation, particle material, adsorption

中图分类号:

X705

薛海月,王连勇,刘向宇,韩建丽,杨义凡. 粉煤灰基沸石用于飞行器尾焰红外抑制的分析与展望[J]. 无机盐工业, 2022, 54(3): 23-30.

XUE Haiyue,WANG Lianyong,LIU Xiangyu,HAN Jianli,YANG Yifan. Analysis and prospect of using fly ash based zeolite for infrared suppression of tail flame of aircraft[J]. Inorganic Chemicals Industry, 2022, 54(3): 23-30.

图/表 9

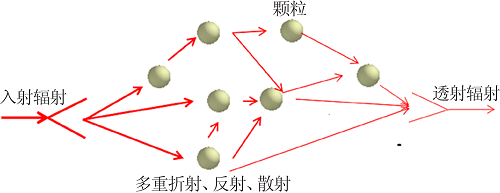

图1

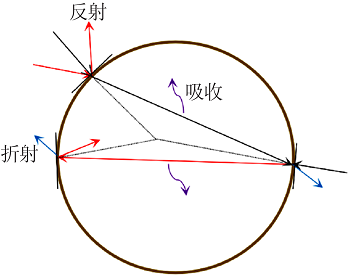

图2

表1

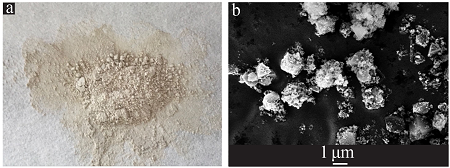

图3

表2

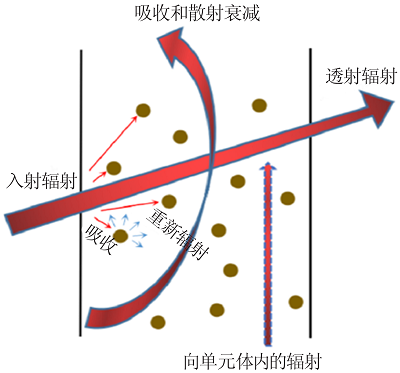

图4

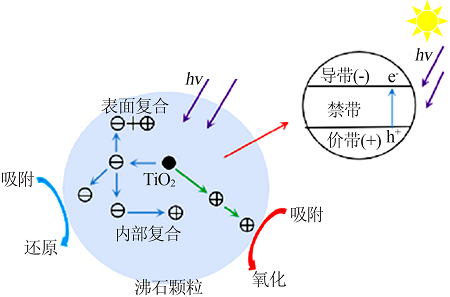

图5

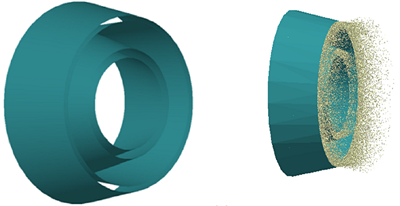

图6

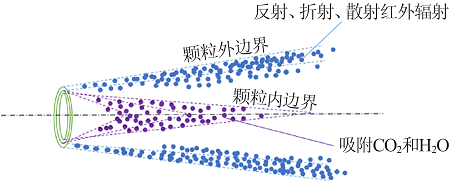

图7

参考文献 49

[1]	RAO G A, MAHULIKAR S P. Integrated review of stealth technolo-gy and its role in airpower[J]. Aeronautical Journal, 2002, 106(1066):629-642.
[2]	黄智国. 空间目标地基红外探测技术研究[D]. 长春:中国科学院大学(中国科学院长春光学精密机械与物理研究所), 2018.
[3]	陈俊, 吉洪湖. 二元塞式喷管红外特征及壁面降温的红外抑制效果计算[J]. 航空动力学报, 2012, 27(11):2429-2435.
[4]	罗明东. 无人机排气系统红外隐身研究[D]. 南京:南京航空航天大学, 2006.
[5]	徐如人. 分子筛与多孔材料化学[M]. 北京: 科学出版社, 2004.
[6]	BELVISO C. State-of-the-art applications of fly ash from coal and biomass:A focus on zeolite synjournal processes and issues[J]. Pro-gress in Energy and Combustion Science, 2018, 65:109-135.
[7]	HÖLLER H, WIRSCHING U. Zeolite formation from fly ash[J]. For-tschritte der Mineralogie, 1985, 63(1):21-43.
[8]	HOLLMAN G G, STEENBRUGGEN G, JANSSEN-JURKOVICOVÁ M. A two-step process for the synjournal of zeolites from coal fly ash[J]. Fuel, 1999, 78(10):1225-1230. doi: 10.1016/S0016-2361(99)00030-7
[9]	SHIGEMOTO N, HAYASHI H, MIYAURA K. Selective formation of Na-X zeolite from coal fly ash by fusion with sodium hydroxide prior to hydrothermal reaction[J]. Journal of Materials Science, 1993, 28(17):4781-4786. doi: 10.1007/BF00414272
[10]	QUEROL X, ALASTUEY A, LÓPEZ-SOLER A, et al. A fast me-thod for recycling fly ash:Microwave-assisted zeolite synjournal[J]. Environmental Science & Technology, 1997, 31(9):2527-2533. doi: 10.1021/es960937t
[11]	LV N Q, ZHOU T G, LIU H, et al. Pure zeolite X synthesized from coal fly ash by pretreatment with solid alkali and using seed crys-tal[J]. IOP Conference Series:Materials Science and Engineering, 2019, 479(1).Doi: 10.1088/1757-899X/479/1/012081. doi: 10.1088/1757-899X/479/1/012081
[12]	WANG J H, LI D K, JU F L, et al. Supercritical hydrothermal synt-hesis of zeolites from coal fly ash for mercury removal from coal derived gas[J]. Fuel Processing Technology, 2015, 136:96-105. doi: 10.1016/j.fuproc.2014.10.020
[13]	刘永梅. 以工业固体废渣为原料用固相法合成系列分子筛载体的研究[D]. 太原:太原理工大学, 2000.
[14]	徐婷婷. 以粉煤灰为原料合成微孔分子筛过程晶粒生长调控[D]. 大庆:东北石油大学, 2016.
[15]	王璐, 王国栋, 李现龙, 等. 粉煤灰水热合成Y型沸石及其表征[J]. 环境工程学报, 2018, 12(2):618-624.
[16]	JIANG Z Q, YANG J, MA H W, et al. Reaction behaviour of Al₂O₃ and SiO₂ in high alumina coal fly ash during alkali hydrothermal process[J]. Transactions of Nonferrous Metals Society of China, 2015, 25(6):2065-2072. doi: 10.1016/S1003-6326(15)63816-X
[17]	吴迪秀, 罗柳, 贾玉娟, 等. 粉煤灰碱熔融-水热法合成A型沸石及吸附性能研究[J]. 硅酸盐通报, 2019, 38(6):1873-1877.
[18]	陈彦广, 康越, 杨秀琪, 等. 从粉煤灰中提取铝源制取ZSM-5及其动态水热晶化过程的研究[J]. 硅酸盐通报, 2019, 38(3):604-608.
[19]	LI Z, GU G Z, JI S H. Performance of nitrogen and phosphorus re-moval in petrochemical wastewater by zeolited fly ash[J]// IOP Conference Series:Earth and Environmental Science, 2018, 153(2).Doi: 10.1088/1755-1315/153/2/022020. doi: 10.1088/1755-1315/153/2/022020
[20]	MA L J, HAN L N, CHEN S, et al. Rapid synjournal of magnetic zeo-lite materials from fly ash and iron-containing wastes using superc-ritical water for elemental mercury removal from flue gas[J]. Fuel Processing Technology, 2019, 189:39-48. doi: 10.1016/j.fuproc.2019.02.021
[21]	NATALIA C, KATARZYNA Z, MONIKA M, et al. Ni/zeolite X de-rived from fly ash as catalysts for CO₂ methanation[J]. Fuel, 2020, 267.Doi: 10.1016/j.fuel.2020.117139. doi: 10.1016/j.fuel.2020.117139
[22]	CLAUDIA B, FRANCESCO C, PIETRO R, et al. Immobilization of Ni by synjournaling zeolite at low temperatures in a polluted soil[J]. Chemosphere, 2010, 78(9):1172-1176. doi: 10.1016/j.chemosphere.2009.12.046
[23]	郑楠. 以粉煤灰沸石制备外墙隔热保温涂料的实验研究[D]. 太原:山西大学, 2014.
[24]	HERMAN B M, BROWNING R S. Determination of the effective imaginary term of the complex refractive index of atmospheric dust by remote sensing:The diffuse-direct radiation method[J]. Joumal of the Atmospheric Sciences, 1975, 32:918-925.
[25]	尉东胶, 邱金桓. 大气气溶胶折射率虚部的宽谱反演方法 I.理论[J]. 大气科学, 1998, 22(5):677-685.
[26]	李放, 吕达仁. 利用消光谱反演气溶胶复折射率的一种新方法及其应用[J]. 遥感技术与应用, 1995, 10(2):1-8.
[27]	霸书红, 张进, 宋东明, 等. 超细石墨插层化合物的制备及性能测试[J]. 火工品, 2004(1):14-16.
[28]	李素芳, 查文珂, 方建军, 等. 石墨烯烟幕红外激光消光性能研究[J]. 红外技术, 2010, 32(6):366-370.
[29]	保石, 周冶, 张紫浩, 等. 燃烧型炭黑烟幕红外遮蔽性能研究[J]. 光电技术应用, 2013, 28(5):85-88.
[30]	李旺昌, 李明愉, 王书满, 等. 铁磁体/碳复合材料红外衰减性能[J]. 北京工业大学学报, 2013, 39(4):604-608.
[31]	白林, 李宁, 郭永利. 铜粉烟幕的消光特性及其红外遮蔽效果对比试验[J]. 舰船电子工程, 2009, 29(5):161-163.
[32]	吴林山. 气溶胶抑制红外辐射研究[D]. 南京:南京航空航天大学, 1992.
[33]	刘传平, 李传, 李永亮, 等. 气固两相流强化传热研究进展[J]. 化工学报, 2014, 65(7):2485-2494.
[34]	张建奇, 方小平. 红外物理[M]. 西安: 西安电子科技大学出版社, 2004.
[35]	胡路平. 气溶胶材料的吸湿性及含湿量对消光效果影响的实验研究[D]. 南京:南京航空航天大学, 2006.
[36]	李卉荟. 飞行状态下含离散颗粒热喷流的红外特征研究[D]. 南京:南京航空航天大学, 2009.
[37]	张彦军. 含离散颗粒热喷流颗粒分布特征数值研究及验证[D]. 南京:南京航空航天大学, 2008.
[38]	刘勇波, 樊祥, 水心恒. 抗红外成像制导技术浅析[J]. 光电对抗与无源干扰, 2002(3):5-9,32.
[39]	刘光猛, 邓海飞, 汪卫华. 气溶胶抑制红外辐射研究综述[J]. 激光与红外, 2014(10):1079-1085.
[40]	张净玉. 球形离散颗粒抑制热喷流红外辐射规律研究[D]. 南京:南京航空航天大学, 2007.
[41]	戴昊, 彭想, 张天志, 等. 粉煤灰合成沸石在水处理中的应用进展[J]. 广州化工, 2020, 48(15):1-3,6.
[42]	阳世清, 徐松林, 岳守体, 等. 含高氮化合物的铜基红外干扰烟幕剂研究[J]. 光电技术应用, 2006, 21(4):22-26.
[43]	刘江海, 张良, 代晓东, 等. 超细陶瓷粉体红外干扰性能研究[J]. 火工品, 2011(2):10-14.
[44]	王玄玉, 潘功配, 何艳兰. 压片法测试纳米氧化铝的红外消光特性[J]. 光谱实验室, 2005, 22(3):449-452.
[45]	丁楠, 张其土, 王庭慰. 红外烟幕干扰材料的制备与性能研究[J]. 光学技术, 2005, 31(3):452-453,456.
[46]	丁楠, 张其土. 抗红外/激光双模烟幕干扰材料的研究[J]. 材料科学与工程学报, 2006, 24(5):750-753.
[47]	毕鹏禹, 吴昱, 聂凤泉, 等. 层状超分子烟幕材料红外干扰性能研究[J]. 火工品, 2015(2):1-5.
[48]	吉林大学化学系红外辐射材料研究组. 分子筛型选择性红外辐射材料的研究(Ⅰ)[J]. 吉林大学学报:物理版, 1977(4):74-76.
[49]	高翔. 飞行器/排气系统红外辐射及电磁散射特性数值研究[D]. 西安:西北工业大学, 2016.

原料	各成分质量分数/%
原料	SiO₂	Al₂O₃	TiO₂	Fe₂O₃	CaO	MgO	SO₃
粉煤灰原灰	62.308 1	22.354 5	0.962 3	5.959 2	4.211 3	0.987 5	0.104 1
酸洗后灰	65.640 7	21.927 5	0.813 3	5.211 4	2.664 6	0.828 3	0.136 1
沸石	55.340 2	29.425 1	1.210 0	4.727 7	5.217 7	1.308 1	0.133 5
沸石- TiO₂	38.377 2	17.033 3	33.456 9	0.623 6	2.631 7	0.829 5	0.035 1

材料种类	成分	效果
纳米材料包覆铜粉	TiO₂、SiO₂和Al₂O₃	分散铜粉、防止铜粉烧结和氧化效果最佳。烟幕剂燃烧效果实现连续性^[42]
超细陶瓷粉体	SiO₂、Al₂O₃、MgCO₃、 CaCO₃等	筛选材料在8~14 μm红外波段有很好的吸收效果^[43]
纳米材料	Al₂O₃	对红外具有良好的吸收特性,在远红外波段表现出很宽的吸收带,改性后会增强消光作用^[44]
陶瓷材料	SiO₂、Al₂O₃、MgCO₃、 TiO₂·CaCO₃·MgO等	材料的平均粒径为4.2 μm时,红外遮蔽率高于85%,持续遮蔽时间可达6 min^[45,46]
超分子材料	Mg（NO₃）₂·6H₂O、 Al（NO₃）₃·9H₂O、六次甲基四胺（HMT）、乙醇和硬脂酸	采用水热法合成和改性处理得到。7~10 μm的层状超分子烟幕材料在3~5 μm和8~14 μm的红外辐射具有显著的衰减效应,经过助剂复配后衰减率可达95%以上^[47]
