室温制备铁基有机金属框架吸附三价砷的研究

doi:10.19964/j.issn.1006-4990.2023-0221

摘要/Abstract

摘要：

地下水中的砷污染日益严重，摄入高砷地下水会严重危害人体健康。因此，高效去除水中的砷具有重要意义。在室温下合成了铁基金属有机框架MIL-88A用于吸附水中的As（Ⅲ）。通过XRD、SEM、XPS和FT-IR等手段对MIL-88A进行了表征，研究了MIL-88A吸附As（Ⅲ）过程的动力学、热力学参数。结果表明：MIL-88A能够实现对水中As（Ⅲ）的高效吸附，最大吸附量为286.37 mg/g，高于现有同类型吸附剂；MIL-88A吸附As（Ⅲ）过程的动力学和等温线数据分别符合准二级动力学模型和Freundlich模型，说明MIL-88A对As（Ⅲ）的吸附是化学吸附与多层吸附相结合的过程。结合表征分析可以得出，MIL-88A表面的羧基可以吸附As（Ⅲ）并将其氧化成As（Ⅴ），As（Ⅴ）通过氢键继续吸附As（Ⅲ）形成多层吸附。该研究为高效脱除水中As（Ⅲ）提供了理论参考。

关键词: 砷吸附, 水处理, 有机金属框架, MIL-88A

Abstract:

Arsenic pollution of groundwater is becoming increasingly serious，and drinking high-arsenic groundwater will seriously endanger human health.Therefore，it is of great significance to efficiently remove arsenic from water.The iron-based metal-organic framework MIL-88A was synthesized at room temperature for adsorbing As（Ⅲ） from water.MIL-88A was characterized by XRD，SEM，XPS and FT-IR.The kinetics and thermodynamics parameters of MIL-88A adsorbing As（Ⅲ） were studied.The experimental results showed that MIL-88A could efficiently adsorb As（Ⅲ） from water with the maximum adsorption capacity up to 286.37 mg/g，which was higher than that of similar adsorbents.The adsorption kinetic and isotherm data of MIL-88A were corresponded to pseudo-second-order kinetics model and Freundlich model，respectively，indicating that the adsorption process of MIL-88A to As（Ⅲ） was a combination of chemical adsorption and multi-layer adsorption.Combining with the characterization analysis，it was concluded that the carboxyl groups on the surface of MIL-88A could oxidatively adsorb As（Ⅲ） and oxidated to generate As（V），and As（V） adsorbed on the surface of the material could further adsorb As（Ⅲ） through hydrogen bonds，forming a multi-layer adsorption.This paper provided a theoretical reference for the efficient removal of As（Ⅲ） from water.

Key words: arsenic removal, aqueous solution, MOFs, MIL-88A

中图分类号:

X703

贺翌鹏, 熊晨曦, 王一平, 李军, 金央. 室温制备铁基有机金属框架吸附三价砷的研究[J]. 无机盐工业, 2024, 56(2): 111-120.

HE Yipeng, XIONG Chenxi, WANG Yiping, LI Jun, JIN Yang. Research on preparation of iron-based organic metal-organic framework at room temperature for adsorption of trivalent arsenic[J]. Inorganic Chemicals Industry, 2024, 56(2): 111-120.

图/表 16

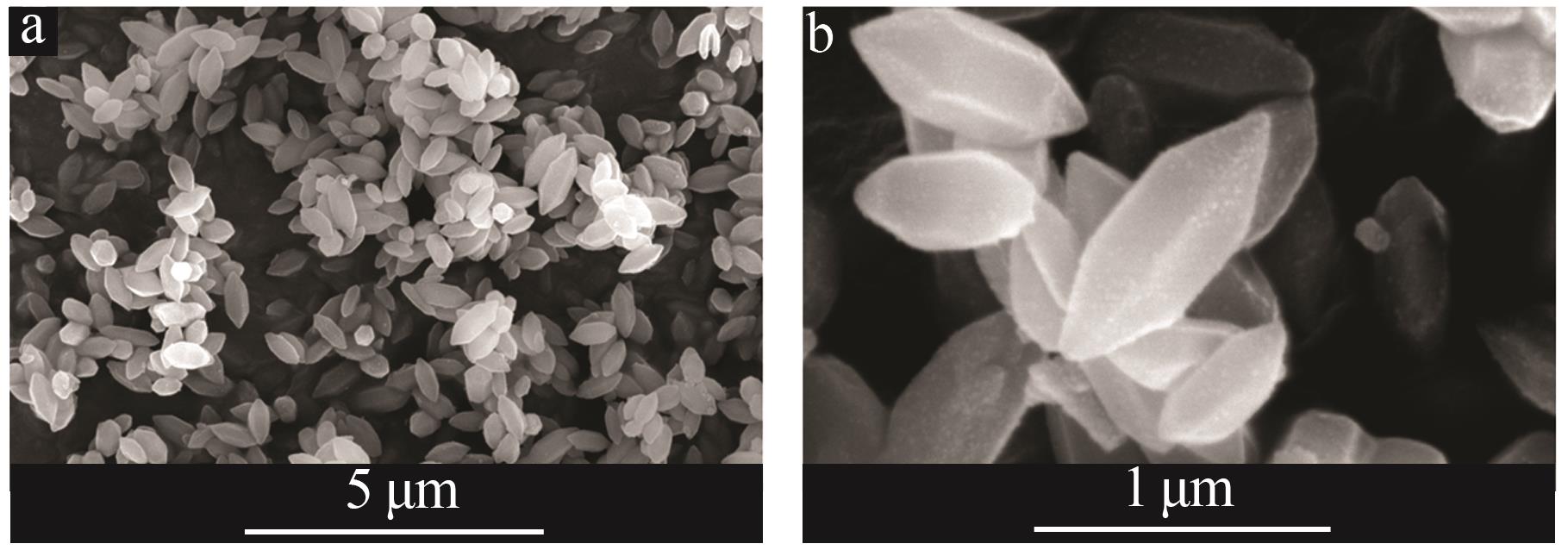

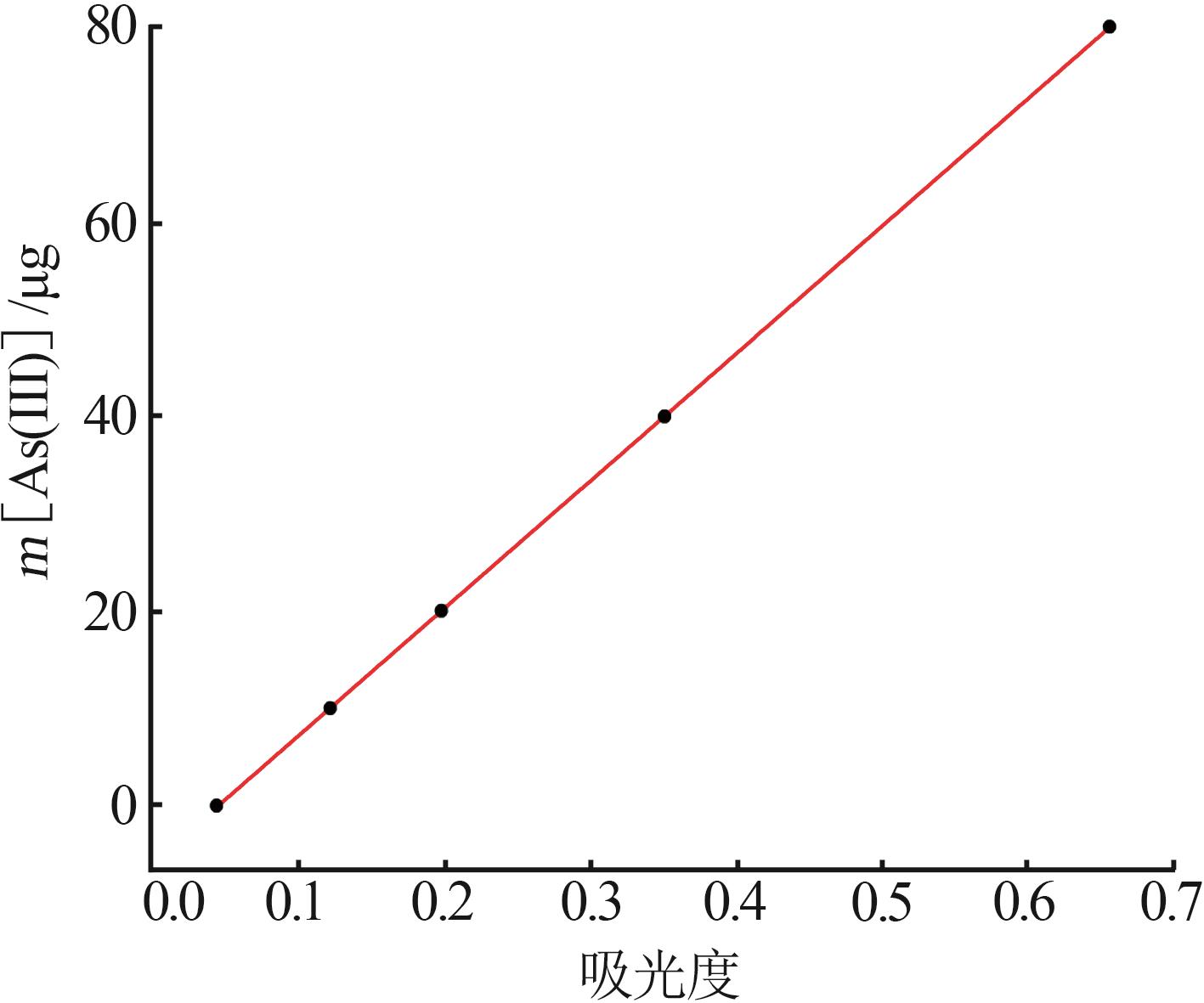

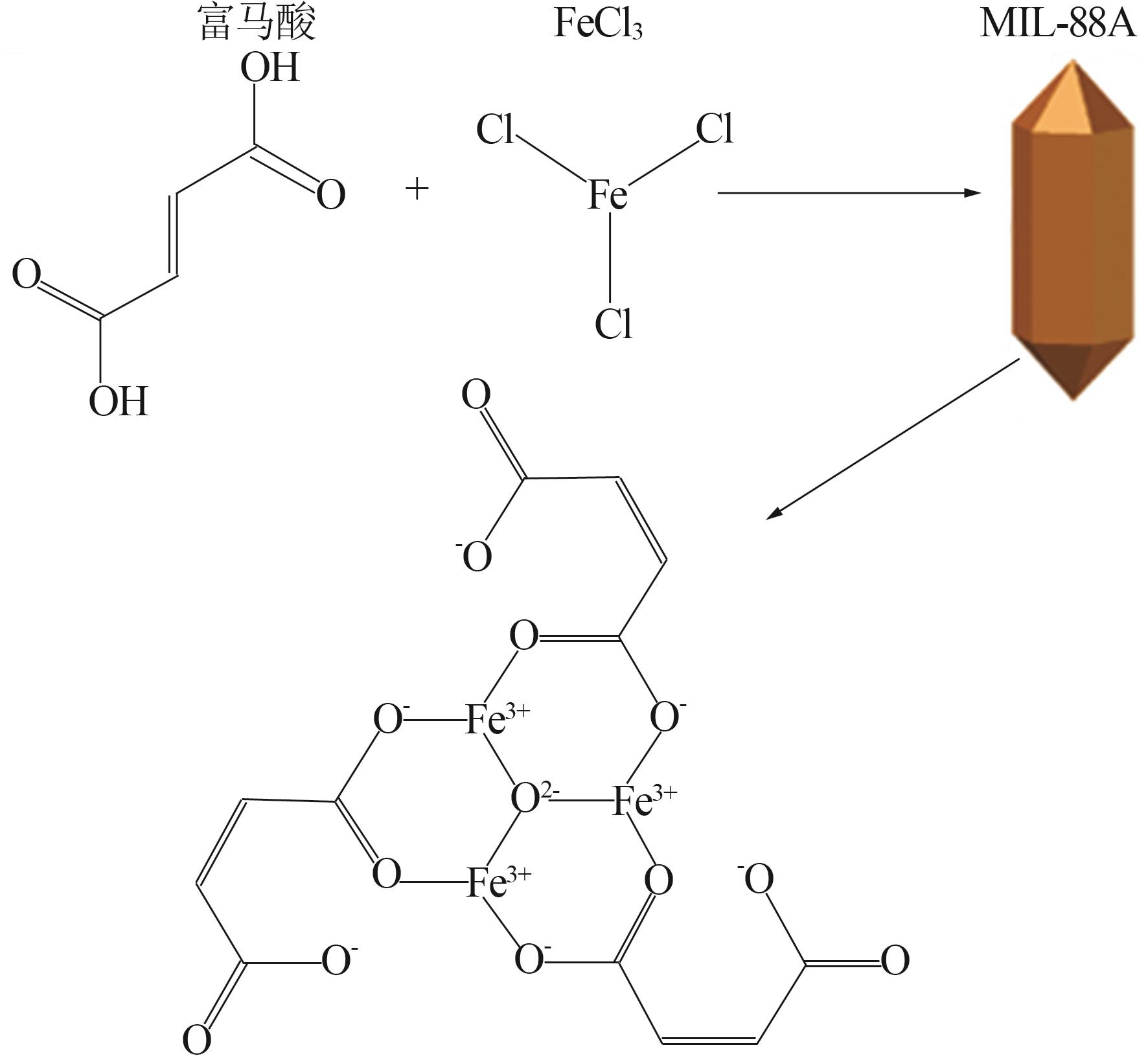

图1

图2

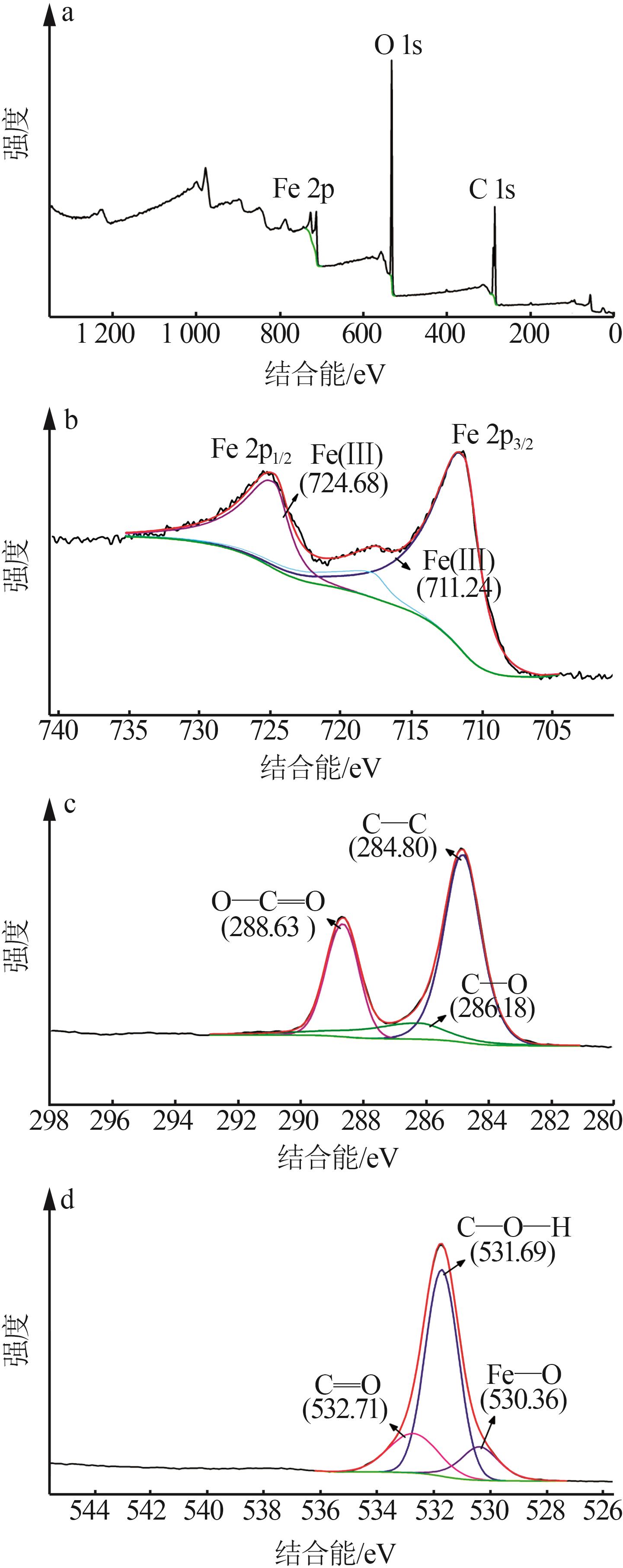

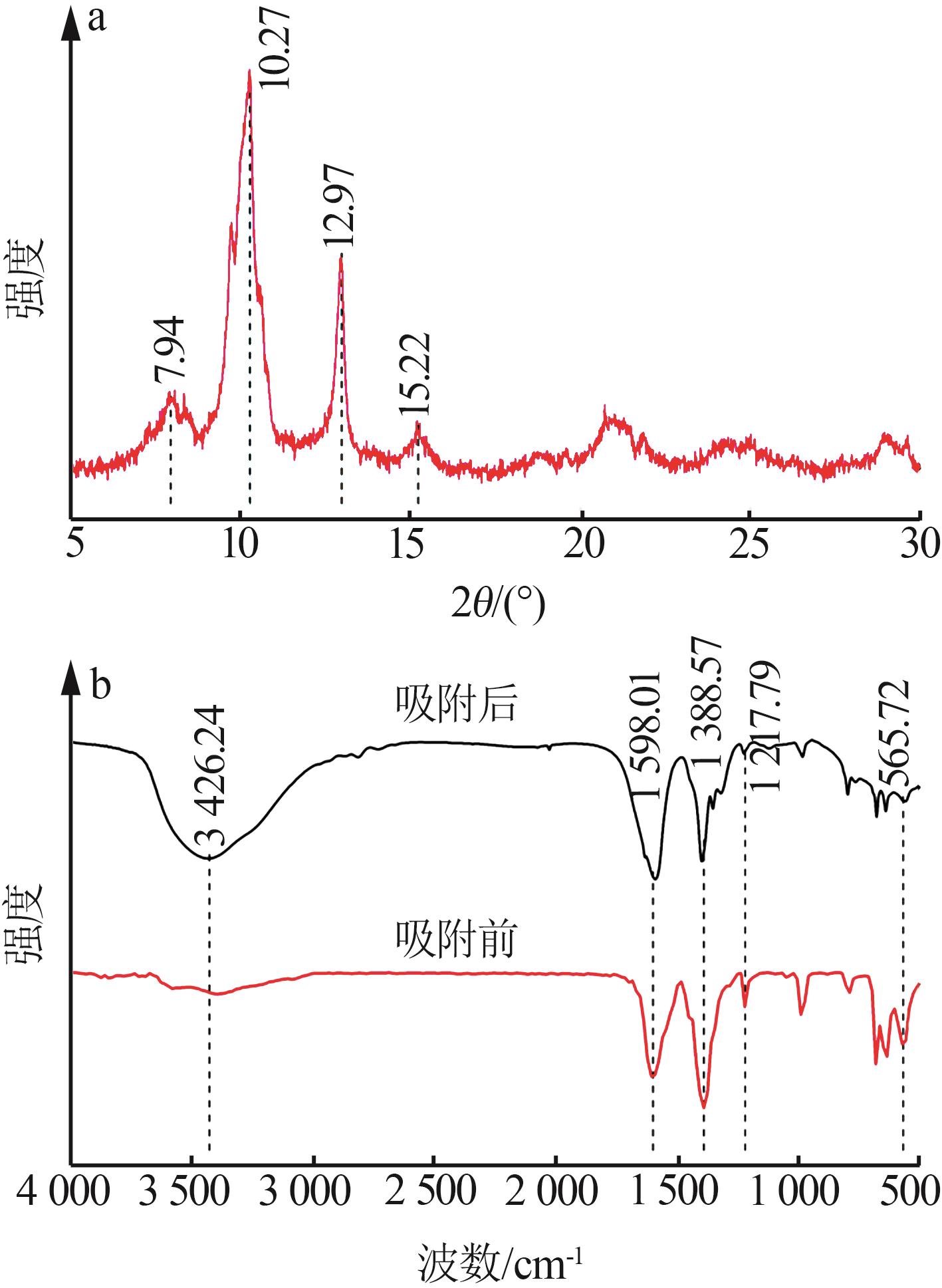

图3

图4

图5

图6

图7

表1

图8

表2

表3

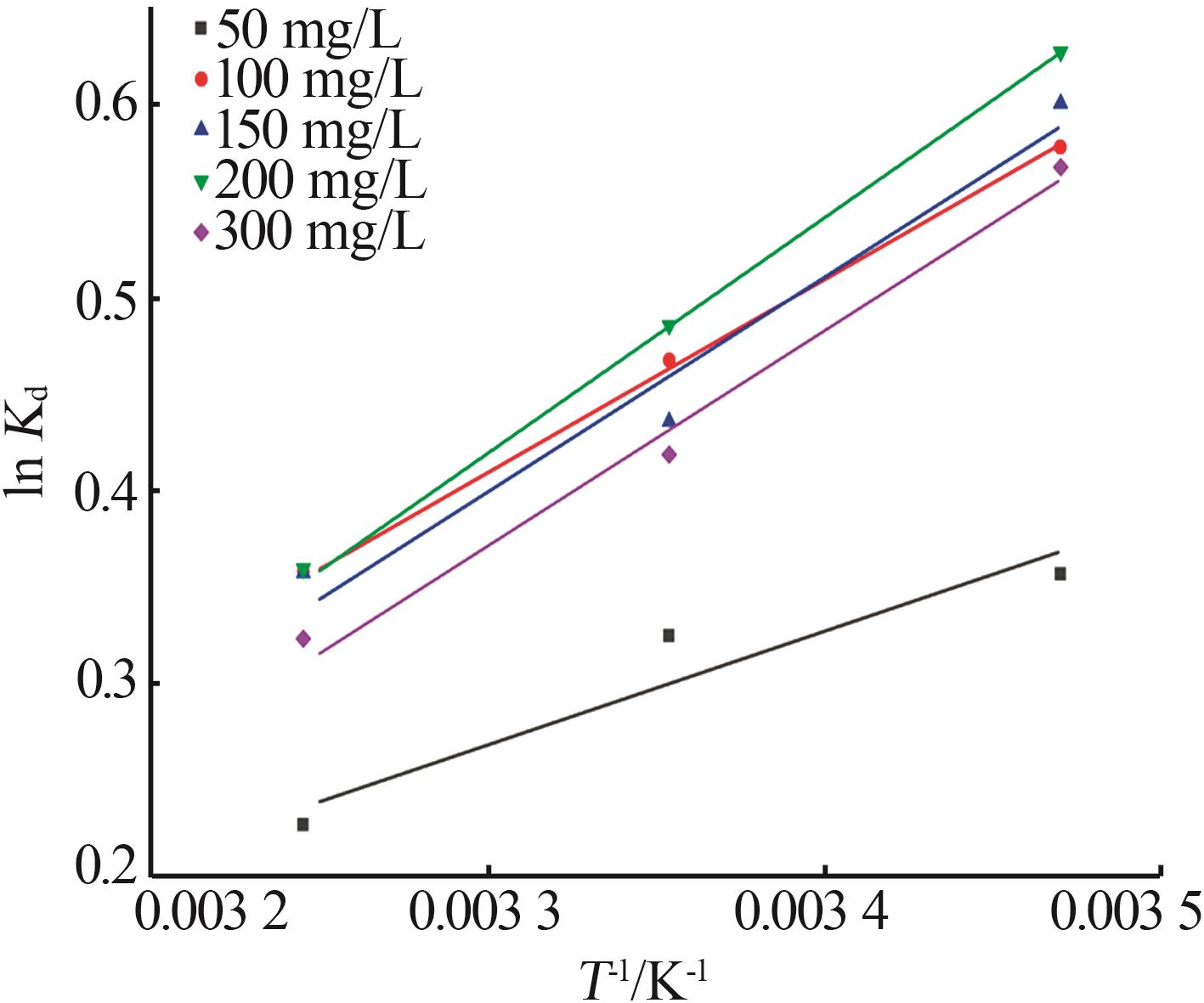

图9

表4

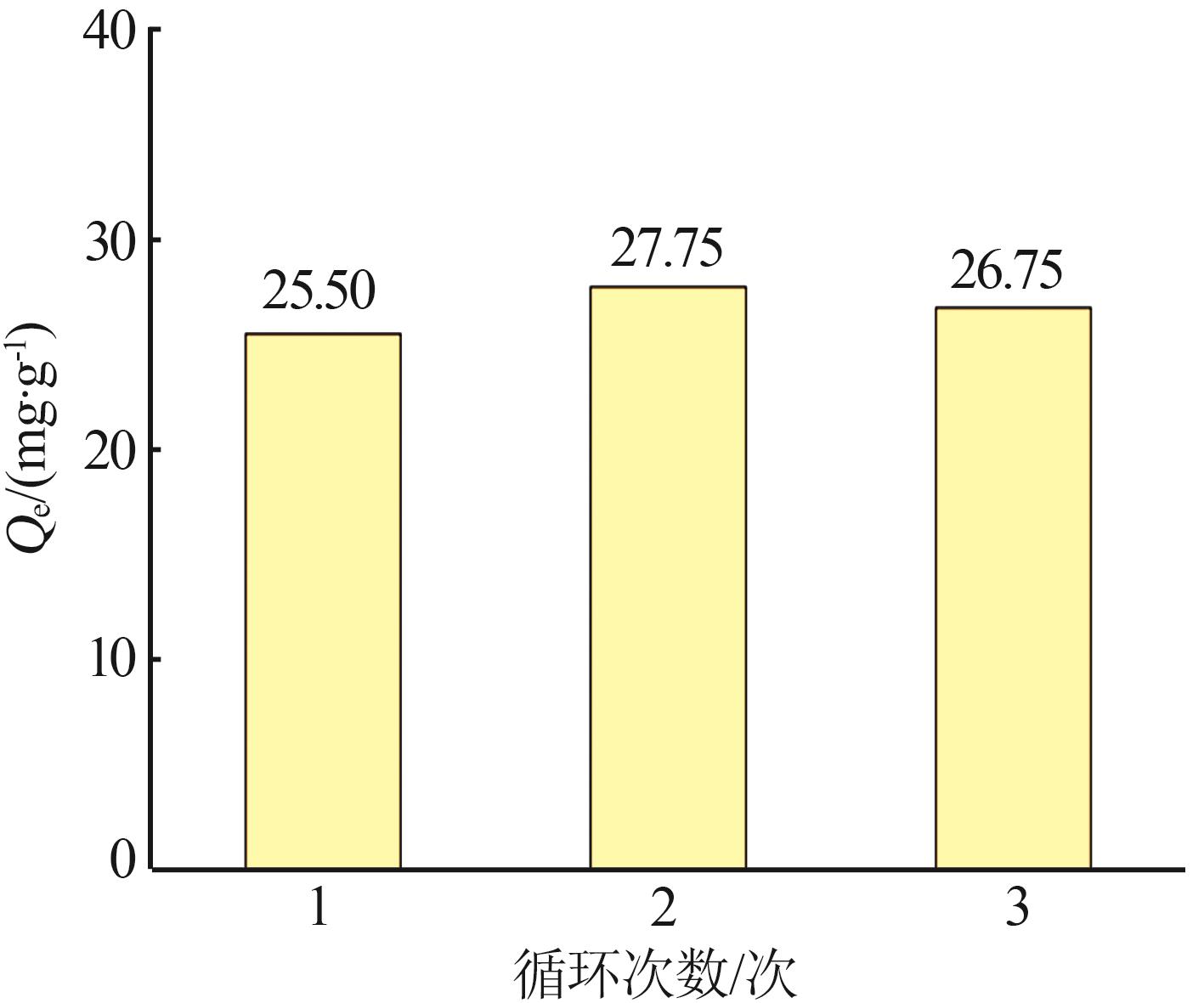

图10

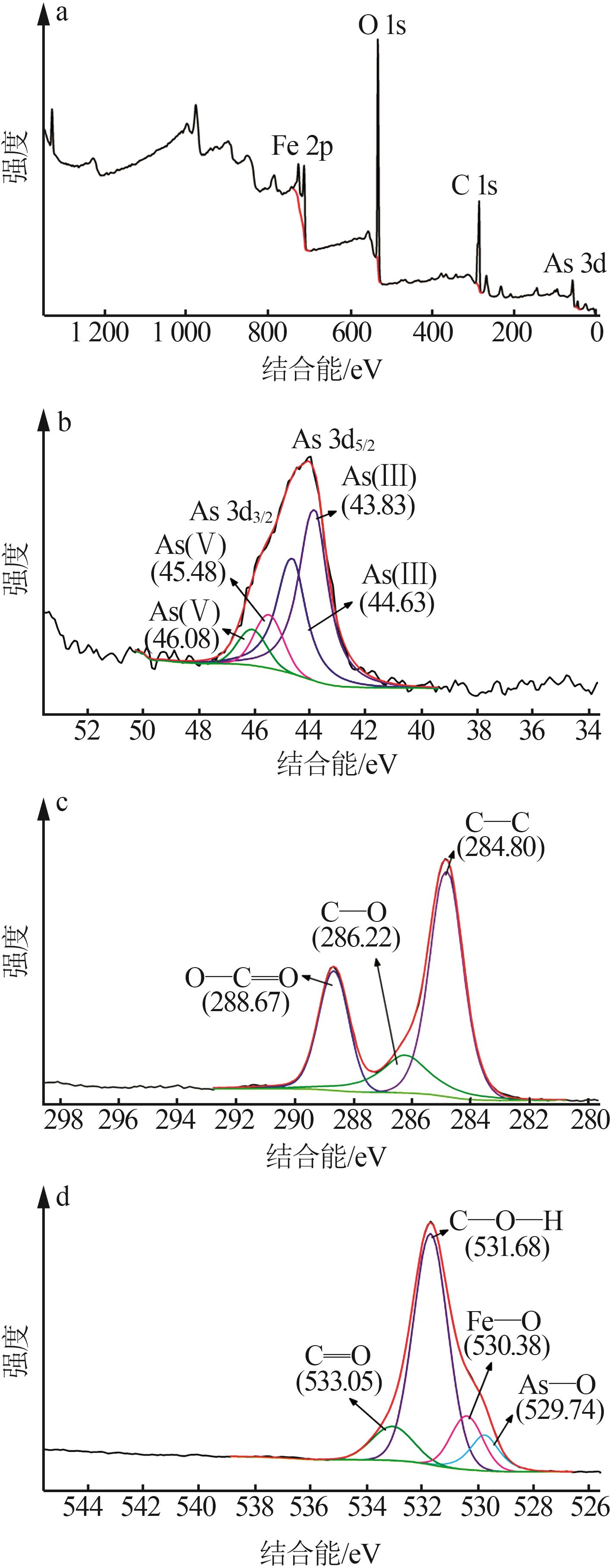

图11

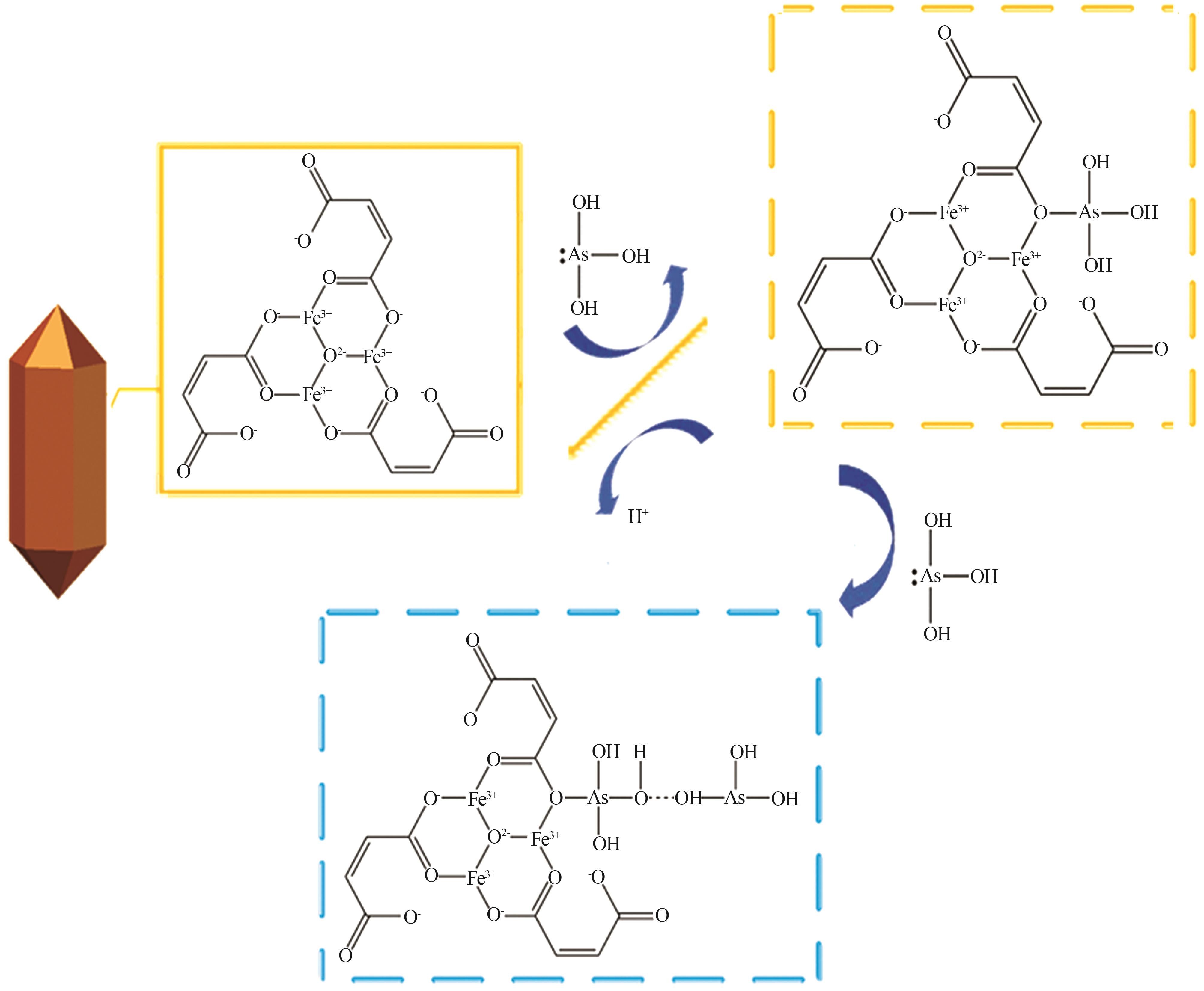

图12

参考文献 25

1	ZHANG Liankai， QIN Xiaoqun， TANG Jiansheng，et al.Review of arsenic geochemical characteristics and its significance on arsenic pollution studies in Karst groundwater，Southwest China［J］.Applied Geochemistry，2017，77：80-88.
2	曹文庚，王妍妍，任宇，等.含砷地下水的治理技术现状与进展［J］.中国地质，2022，49（5）：1408-1426.
	CAO Wengeng， WANG Yanyan， REN Yu，et al.Status and progress of treatment technologies for arsenic-bearing groundwater［J］.Geology in China，2022，49（5）：1408-1426.
3	CLANCY T M， HAYES K F， RASKIN L.Arsenic waste management：A critical review of testing and disposal of arsenic-bearing solid wastes generated during arsenic removal from drinking water［J］.Environmental Science & Technology，2013，47（19）：10799-10812.
4	WH O.Arsenic in drinking-water：Background document for development of who guidelines for drinking-water quality［J］.2003.
5	BHATTACHARYA P， WELCH A H， AHMED K M，et al.Arsenic in groundwater of sedimentary aquifers［J］.Applied Geochemistry，2004，19（2）：163-167.
6	PESSOA LOPES M， GALINHA C F， CRESPO J G，et al.Optimisation of arsenate removal from water by an integrated ion-exchange membrane process coupled with Fe co-precipitation［J］.Separation and Purification Technology，2020，246：116894.
7	GUO Jing， CHENG Jianping， WANG Jiaquan，et al.Simultaneous removal of trivalent arsenic and nitrate using microbial fuel cells［J］.Processes，2021，9（4）：673.
8	RIBEIRO I C A， VASQUES I C F， TEODORO J C，et al.Fast and effective arsenic removal from aqueous solutions by a novel low-cost eggshell byproduct［J］.Science of the Total Environment，2021，783：147022.
9	MOHAMAD YUSOF M S， OTHMAN M H D， ABDUL WAHAB R，et al.Effects of pre and post-ozonation on POFA hollow fibre ceramic adsorptive membrane for arsenic removal in water［J］.Journal of the Taiwan Institute of Chemical Engineers，2020，110：100-111.
10	何智颖，袁君帆，花超，等.从含砷废水中除砷工艺研究进展［J］.湿法冶金，2023，42（4）：330-334.
	HE Zhiying， YUAN Junfan， HUA Chao，et al.Research progress on removing of arsenic from arsenic-containing wastewater［J］.Hydrometallurgy of China，2023，42（4）：330-334.
11	WEN Zhipan， LU Jun， ZHANG Yalei，et al.Facile inverse micelle fabrication of magnetic ordered mesoporous iron cerium bimetal oxides with excellent performance for arsenic removal from water［J］.Journal of Hazardous Materials，2020，383：121172.
12	PUROHIT S， CHINI M K， CHAKRABORTY T，et al.Rapid removal of arsenic from water using metal oxide doped recyclable cross-linked chitosan cryogel［J］.SN Applied Sciences，2020，2（4）：768.
13	AMEN R， BASHIR H， BIBI I，et al.A critical review on arsenic removal from water using biochar-based sorbents：The significance of modification and redox reactions［J］.Chemical Engineering Journal，2020，396：125195.
14	FOLENS K， LEUS K， NICOMEL N R，et al.Fe₃O₄@MIL-101-A selective and regenerable adsorbent for the removal of As species from water［J］.European Journal of Inorganic Chemistry，2016，2016（27）：4395-4401.
15	HE Xingyu， DENG Fang， SHEN Tingting，et al.Exceptional adsorption of arsenic by zirconium metal-organic frameworks：Engineering exploration and mechanism insight［J］.Journal of Colloid and Interface Science，2019，539：223-234.
16	HUO Jiangbo， XU Lei， YANG J C E，et al.Magnetic responsive Fe₃O₄-ZIF-8 core-shell composites for efficient removal of As（Ⅲ） from water［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2018，539：59-68.
17	WU Hao， MA Mengdan， GAI Weizhuo，et al.Arsenic removal from water by metal-organic framework MIL-88A microrods［J］.Environmental Science and Pollution Research，2018，25（27）：27196-27202.
18	FU Huifen， SONG Xiaoxu， WU Lin，et al.Room-temperature preparation of MIL-88A as a heterogeneous photo-Fenton catalyst for degradation of rhodamine B and bisphenol a under visible light［J］.Materials Research Bulletin，2020，125：110806.
19	LI Xiyi， PI Yunhong， WU Liqiong，et al.Facilitation of the visible light-induced Fenton-like excitation of H₂O₂ via heterojunction of g-C₃N₄/NH₂-Iron terephthalate metal-organic framework for MB degradation［J］.Applied Catalysis B：Environmental，2017，202：653-663.
20	YANG Jichun， YIN Xuebo.CoFe₂O₄@MIL-100（Fe） hybrid magnetic nanoparticles exhibit fast and selective adsorption of arsenic with high adsorption capacity［J］.Scientific Reports，2017，7：40955.
21	SIMONIN J P.On the comparison of pseudo-first order and pseudo-second order rate laws in the modeling of adsorption kinetics［J］.Chemical Engineering Journal，2016，300：254-263.
22	EZZATI R.Derivation of pseudo-first-order，pseudo-second-order and modified pseudo-first-order rate equations from Langmuir and Freundlich isotherms for adsorption［J］.Chemical Engineering Journal，2020，392：123705.
23	NASIR A M， NORDIN N A H MD， GOH P S，et al.Application of two-dimensional leaf-shaped zeolitic imidazolate framework （2D ZIF-L） as arsenite adsorbent：Kinetic，isotherm and mechani-sm［J］.Journal of Molecular Liquids，2018，250：269-277.
24	JIAN Meipeng， WANG Huan， LIU Ruiping，et al.Self-assembled one-dimensional MnO₂@zeolitic imidazolate framework-8 nanostructures for highly efficient arsenite removal［J］.Environmental Science：Nano，2016，3（5）：1186-1194.
25	BRANCA C， D'ANGELO G， CRUPI C，et al.Role of the OH and NH vibrational groups in polysaccharide-nanocomposite interactions：A FTIR-ATR study on chitosan and chitosan/clay films［J］.Polymer，2016，99：614-622.

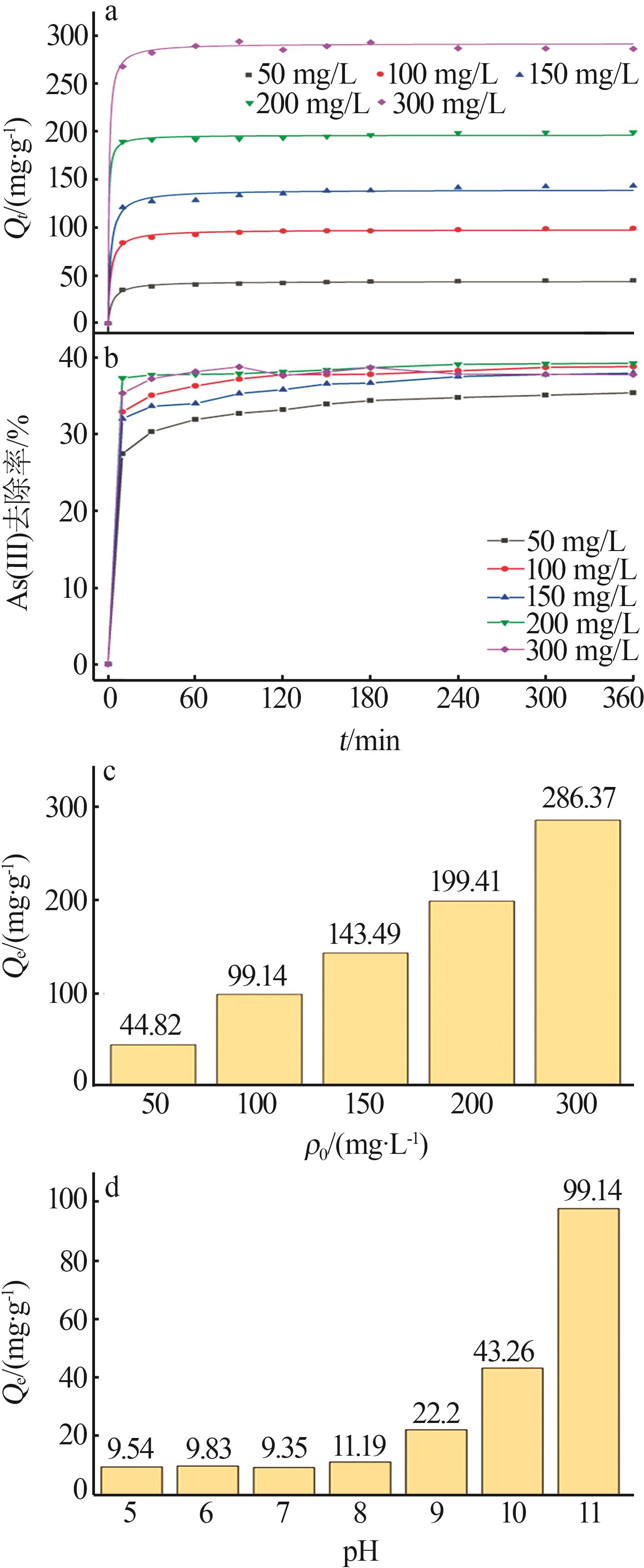

ρ₀/ （mg·L^-1）	准一级动力学			准二级动力学			实验值 Q_e/（mg·g^-1）
ρ₀/ （mg·L^-1）	Q_e1/（mg·g^-1）	k₁/（min^-1）	R²	Q_e2/（mg·g^-1）	k₂/（g·mg^-1·min^-1）	R²	实验值 Q_e/（mg·g^-1）
50	13.373	0.011 1	0.884 2	45.086	0.004 2	0.999 4	44.822
100	21.782	0.012 3	0.847 5	99.407	0.003 2	0.999 8	99.137
150	38.539	0.011 2	0.871 7	144.300	0.001 4	0.999 4	143.494
200	25.475	0.011 4	0.731 2	200.000	0.002 5	0.999 8	199.413
300	45.851	0.017 2	0.670 3	286.533	0.003 5	0.999 8	286.368

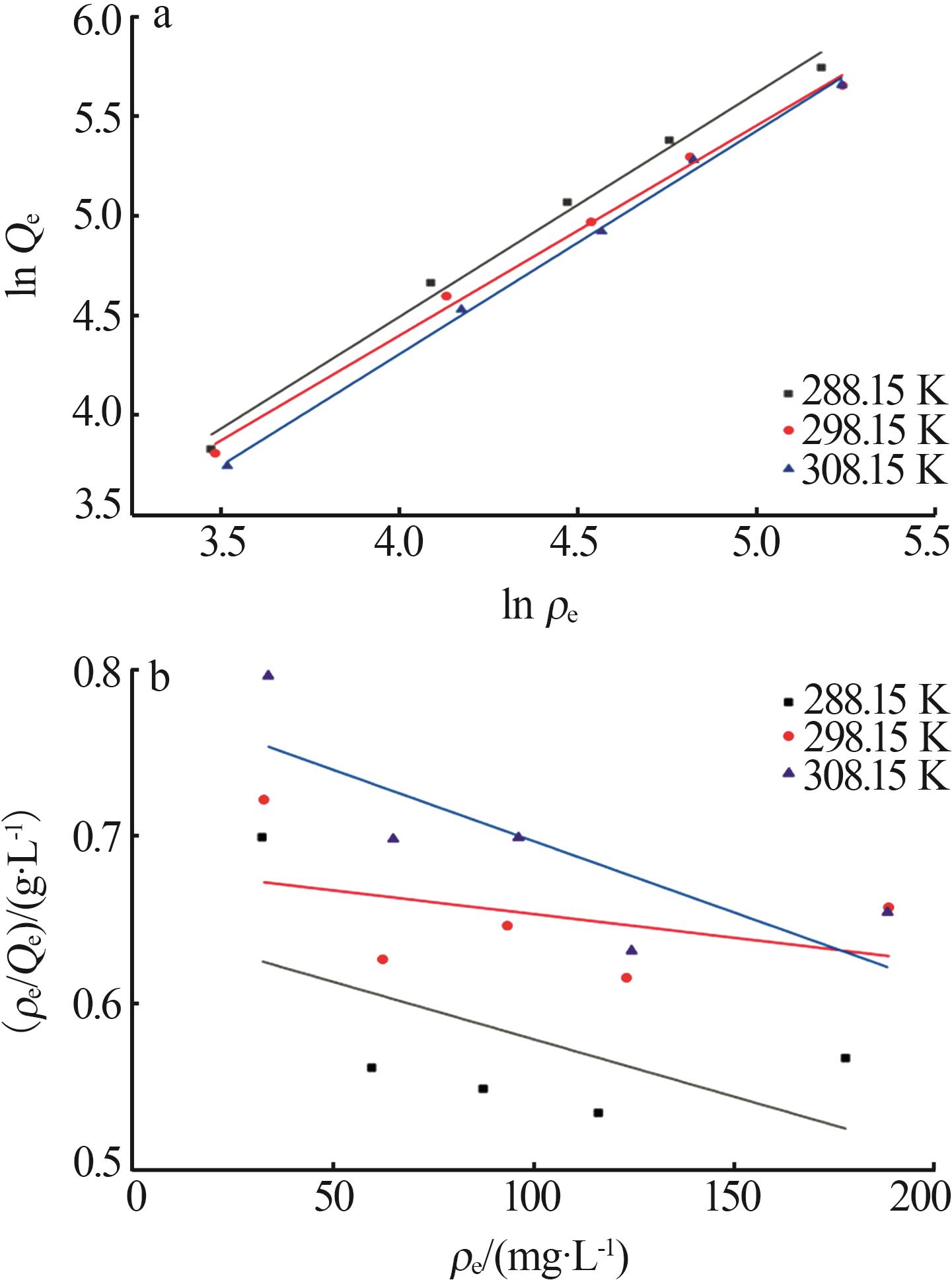

T/K	Langmuir 模型				Freundlich模型
T/K	Q_m/ （10³ mg·g^-1）	K_L/ （L·g^-1）	R²		K_F/（mg^1-1/ⁿ · L^1/ⁿ ·g^-1）	1/n	R²
288.15	-1.446	-0.001 1		0.333 4	0.990 1	1.126 9	0.988 0
298.15	-3.508	-0.000 4		0.165 9	1.193 0	1.056 4	0.993 4
308.15	-1.164	-0.001 1		0.641 8	0.832 7	1.122 9	0.996 6

吸附剂	最大吸附量/（mg·g^-1）	pH
Fe₃O₄@MIL-101（Cr）^［14］	121.5	7
UiO-66^［15］	205	9
Fe₃O₄@ZIF-8^［16］	100	8
ZIF-L^［23］	43.74	10
MnO₂@ZIF-8^［24］	140.27	7
MIL-88A（Fe）（本研究）	286.37	11

ρ₀ / （mg·L^-1）	ΔH/ （kJ·mol^-1）	ΔS/ （J·mol^-1）	ΔG/（kJ·mol^-1）
ρ₀ / （mg·L^-1）	ΔH/ （kJ·mol^-1）	ΔS/ （J·mol^-1）	288 K	298 K	308 K
50	-4.771 1	-13.492 8	-0.856 1	-0.806 4	-0.582 3
100	-8.101 4	-23.298 1	-1.385 5	-1.160 6	-0.919 1
150	-9.011 4	-26.381 2	-1.439 7	-1.081 5	-0.916 4
200	-9.882 6	-29.086 5	-1.503 8	-1.205 0	-0.922 5
300	-9.031 7	-26.680 5	-1.361 1	-1.039 5	-0.830 0

[1]	裴秀,李亚明. 共价有机框架材料的制备及对染料吸附性能的研究[J]. 无机盐工业, 2023, 55(1): 106-111.
[2]	贾志奇,聂慧敏,赵永祥. Fe⁰/C诱导铜盐还原耦合化学沉淀法脱除废水硫氰酸盐[J]. 无机盐工业, 2023, 55(1): 129-135.
[3]	孙永军,郑怀礼. 碳达峰碳中和模式下无机铝铁盐混凝剂的发展趋势[J]. 无机盐工业, 2022, 54(4): 55-60.
[4]	王力霞,任冬梅,王琼,常春. 磁性金属有机框架材料制备及吸附性能研究[J]. 无机盐工业, 2021, 53(9): 46-50.
[5]	孙根行,张帆,马琦,韩晓辉. 铁盐水处理剂生产装置设计及运行过程若干问题[J]. 无机盐工业, 2021, 53(7): 80-82.
[6]	舒弋芮,张攀,王玮,向恒立,任根宽,许德华,张志业,杨秀山. 钛白副产硫酸亚铁光芬顿氧化降解甲基橙的研究[J]. 无机盐工业, 2021, 53(3): 68-72.
[7]	白露,王敏,杨红军,彭正军,赵有璟,李志录. 氧化石墨烯改性聚酰胺膜研究进展[J]. 无机盐工业, 2021, 53(10): 15-21.
[8]	龚家竹,陆祥芳,吴宁兰,邵国雄. 自拟合纳米二氧化钛催化污水处理剂的研究与开发[J]. 无机盐工业, 2020, 52(5): 59-64.
[9]	杜淼,张馨. 二维纳米材料在水处理中的应用研究进展[J]. 无机盐工业, 2020, 52(1): 17-21.
[10]	滕厚开, 刘宗园, 吴巍, 陈赞, 王楚宁, 臧毅华. 功能陶瓷膜处理含聚采油污水技术研究[J]. 无机盐工业, 2016, 48(12): 75-.
[11]	赵风云, 崔继超, 田炳龙, 段晓宇, 胡庆福, 胡永琪. 碳酸钙生产企业用水分类循环利用[J]. 无机盐工业, 2015, 47(4): 11-.
[12]	谷亚威, 殷世强, 朱新锋, 吴俊峰, 郭一飞. 活性氧化镁处理含铬废水的研究[J]. 无机盐工业, 2015, 47(4): 15-.
[13]	郑怀礼, 高亚丽, 蔡璐微, 刘冰枝, 侯佳欣, 黄文禹, 周于皓. 聚合氯化铝混凝剂研究与发展状况[J]. 无机盐工业, 2015, 47(2): 1-.
[14]	康为清, 时历杰, 赵有璟, 张大义, 张宏韬, 王敏. 水处理中膜分离技术的应用[J]. 无机盐工业, 2014, 46(5): 6-.
[15]	张世春, 王恩文, 雷绍民, 黄腾. 沸石分子筛在大气与水污染治理应用的研究进展[J]. 无机盐工业, 2014, 46(11): 9-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
