新型磷酸镁水泥固化挥发型重金属锌的研究

doi:10.11962/1006-4990.2019-0380

摘要/Abstract

摘要：

利用新型磷酸镁水泥对挥发型重金属锌做固化研究。通过测定磷酸镁水泥的抗压强度、Zn ²⁺的浸出毒性、水化产物的组成,观察固化后水泥表面微观结构,分析了锌在磷酸镁水泥中的赋存状态及化学态,以此来探究新型磷酸镁水泥对重金属锌的固化效果及机理。结果表明：Zn ²⁺的掺量由0增至4%（质量分数,下同）时,56 d龄期的抗压强度降低了21.9%。当Zn ²⁺掺量为4%时,1 d龄期的浸出质量浓度达最大值6.6 mg/L。Zn ²⁺抑制磷酸镁水泥的水化过程,磷酸镁水泥对锌的固化作用包括物理包覆和化学结合。锌主要以Zn₂（PO₄）（OH）沉淀物质形态被固化在水泥中,Zn ²⁺经磷酸镁水泥固化后+2价态并未改变。

关键词: 新型磷酸镁水泥, 重金属锌, 固化机理

Abstract:

New type magnesium phosphate cement（MPC） was used to solidificate volatile heavy metal Zn.By measuring the compressive strength,leaching rate of Zn ²⁺ and composition of hydration products,the surface microstructure of solidified ce-ment was observed and the occurrence and chemical states of heavy metal Zn in MPC were analyzed.Then, the solidification effect and mechanism of new type MPC on heavy metal Zn were explored.Results showed that when the doping content（mass fraction） of Zn ²⁺ increased from 0 to 4%,the compressive strength at 56 d decreased by 21.9%.When the doping content of Zn ²⁺ was 4%,the maximum leaching mass concentration reached 6.6 mg/L at 1 d.Zn ²⁺adversely affected the hydration process.The Solidification effects of MPC on Zn included physical coating and chemical binding.Zn existed mainly in form of Zn₂（PO₄）（OH）,and solidified Zn ²⁺ didn′t change by MPC.

Key words: MPC, heavy metal Zn, solidification mechanism

中图分类号:

TQ132.2

张晨霞. 新型磷酸镁水泥固化挥发型重金属锌的研究[J]. 无机盐工业, 2020, 52(5): 71-74.

Zhang Chenxia. Study on new type magnesium phosphate cement solidification of volatile heavy metal Zn[J]. Inorganic Chemicals Industry, 2020, 52(5): 71-74.

图/表 7

表1

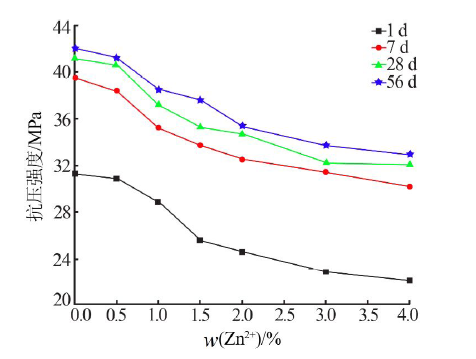

图1

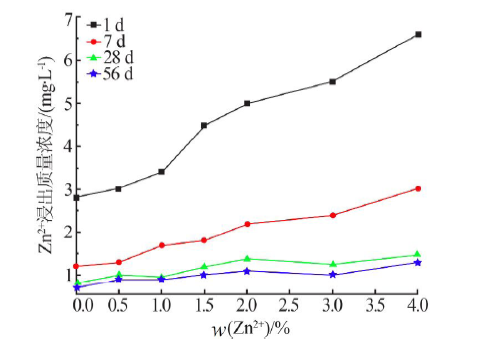

图2

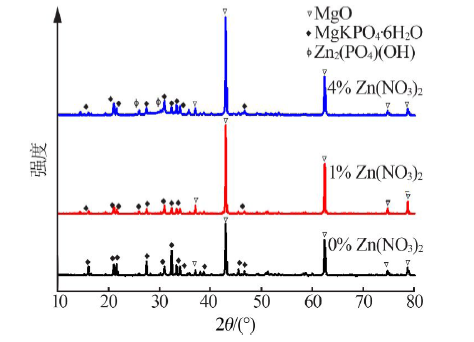

图3

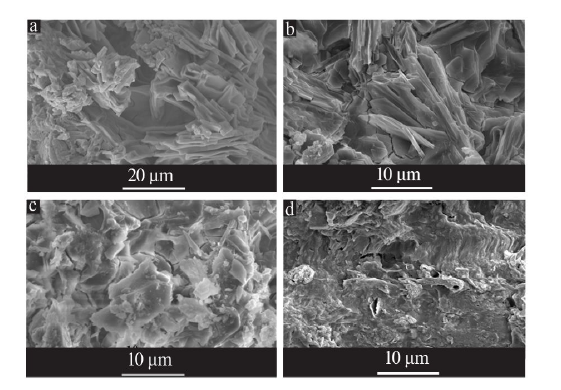

图4

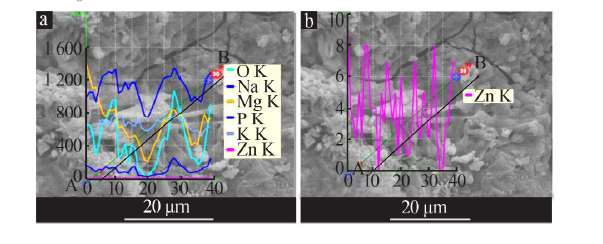

图5

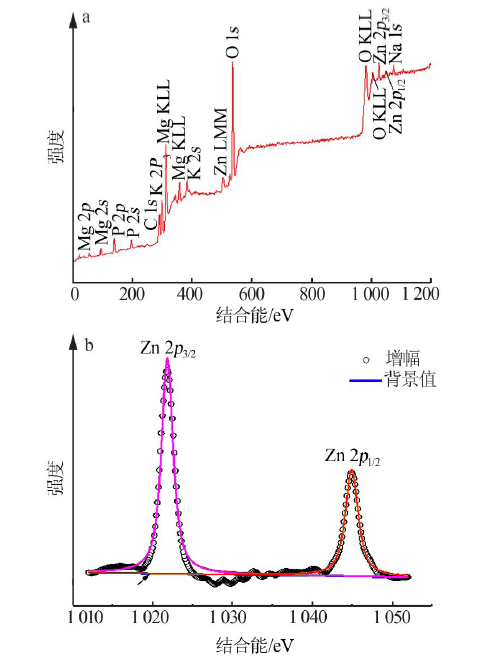

图6

参考文献 9

[1]	王涛, 王英钧, 陈幼禄 , 等. 宝钢含锌粉尘用于转炉前期化渣的工艺实践[J]. 炼钢, 2004(5):14-17.
[2]	王大伟, 刘维, 覃文庆 , 等. 高效提取氧化锌烟尘中铟新工艺研究[J]. 有色金属:冶炼部分, 2015(11):26-29.
[3]	曾彩明, 王德汉, 陈沛全 . 几种典型危险废物中重金属理化性质研究[J]. 广州环境科学, 2009,24(2):6-9.
[4]	杨琴, 樊战辉, 孙家宾 , 等. 东南景天种植及对土壤金属锌的去除研究[J]. 农业与技术, 2020,40(2):3-6.
[5]	王景然, 马保国, 李相国 , 等. 磷酸镁水泥固化Pb²⁺、Zn²⁺、Cu²⁺及其水化产物研究[J]. 功能材料, 2014,45(5):5060-5064.
[6]	王维兵 . 掺入污泥的磷酸镁水泥的制备及其固化重金属的研究[D]. 哈尔滨:哈尔滨工业大学, 2018.
[7]	刘泽, 李丽, 张媛 , 等. 粉煤灰基地质聚合物固化重金属Pb²⁺的研究[J]. 硅酸盐通报, 2018,37(4):1382-1386.
[8]	王哲, 丁耀堃, 许四法 , 等. 酸雨环境下磷酸镁水泥固化锌污染土溶出特性研究[J]. 岩土工程学报, 2017,39(4):697-704.
[9]	GB 5085.3—2007 危险废物鉴别标准—浸出毒性鉴别[S].

[1]	田其哲,叶俊伟,宁桂玲. 微波水热法制备氧化镁-氧化铜-氧化钙复合材料及其抗菌性能[J]. 无机盐工业, 2020, 52(12): 12-16.
[2]	刘莹. 铁酸镁光催化剂合成与多种染料降解活性对比研究[J]. 无机盐工业, 2020, 52(11): 103-107.
[3]	朱华阳,仲剑初,于本儒,刘建行,罗鑫虎. 球形氧化镁的控制合成研究[J]. 无机盐工业, 2020, 52(11): 33-36.
[4]	王彦霞,程文婷,方莉,程芳琴. MgCO₃·3H₂O晶须的制备及其生长机制的研究[J]. 无机盐工业, 2020, 52(5): 22-26.
[5]	姚勇,郭锐. 金属元素掺杂尖晶石型镓酸镁的研究进展[J]. 无机盐工业, 2020, 52(4): 23-28.
[6]	王国胜,韩思宇,唐凤翔,徐榕徽. 改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究[J]. 无机盐工业, 2020, 52(3): 51-54.
[7]	柴政泽,叶俊伟,田其哲,史磊,宁桂玲. 气溶胶辅助法合成球形氧化镁及其吸附性能研究[J]. 无机盐工业, 2020, 52(1): 39-43.
[8]	赵玉祥1，2，3，黄培锦1，马振营4，李筱1，2，3，李波1，2，邹兴武1，2，王树轩1，2. 硫酸镁复合精制-氟化制备高纯氟化镁实验研究[J]. 无机盐工业, 2019, 51(12): 23-25.
[9]	丁珂1，孙晓君1，李会杰1，黄娜娜1，仇龙1，刘云义1，2，李雪1，2. 氧化镁蒸氨反应的动力学和机理研究[J]. 无机盐工业, 2019, 51(11): 31-35.
[10]	刘兴，刘润静，赵华，韩晓娑，孙烨. 碱式碳酸镁微观结构对视比容影响[J]. 无机盐工业, 2019, 51(11): 42-45.
[11]	陈云海，王海燕，周秀. 卤水结晶除杂工艺技术研究[J]. 无机盐工业, 2019, 51(11): 57-58.
[12]	乌志明，张洪帮，宋磊，白文. 氢氧化镁连续生产时高镁垢形成机理初探[J]. 无机盐工业, 2019, 51(10): 77-80.
[13]	吕品,施春辉,李伟,仲剑初. 镁铝水滑石的水热合成及表征[J]. 无机盐工业, 2019, 51(6): 29-33.
[14]	范天博,姜宇,陈思,由钢,丁珂,孙晓君,刘露萍,李莉,刘云义,胡开宙,马峻茹,郭曦遥. TRIZ理论在轻烧粉氨气法制备氢氧化镁过程中的应用研究[J]. 无机盐工业, 2019, 51(5): 23-27.
[15]	冯雅丽,廖圣德,李浩然,吴浩,王媛,王俊杰,张功良. 镁法脱硫及脱硫产物多元化利用研究现状[J]. 无机盐工业, 2019, 51(3): 1-6.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
