以PAC为原料制备锂吸附剂及其吸附性能的研究

doi:10.11962/1006-4990.2019-0190

无机盐工业 ›› 2020, Vol. 52 ›› Issue (2): 12-16.doi: 10.11962/1006-4990.2019-0190

以PAC为原料制备锂吸附剂及其吸附性能的研究

张文丁^1,^2,³,邓小川^1,²,朱朝梁^1,²,樊发英^1,²,张毅^1,^2,³,卿彬菊^1,²

^1. 中国科学院青海盐湖研究所,中国科学院盐湖资源综合高效利用重点实验室,青海西宁 810008
^2. 青海省盐湖资源综合利用工程技术中心
^3. 中国科学院大学

收稿日期:2019-08-10 出版日期:2020-02-10 发布日期:2020-02-26
通讯作者: 卿彬菊
作者简介:张文丁（1995— ）,男,硕士,主要从事盐湖锂资源的分离与提取;E-mail：1099473995@qq.com。
基金资助:
国家自然科学基金(21471157);青海省科技厅应用基础研究项目(2017-Zj-726);2015年西部之光A类项目(Y610081035)

Preparation of lithium adsorbent from PAC and its adsorption properties

Zhang Wending^1,^2,³,Deng Xiaochuan^1,²,Zhu Chaoliang^1,²,Fan Faying^1,²,Zhang Yi^1,^2,³,Qing Binju^1,²

^1. Key Laboratory of Comprehensive and Highly Efficient Utilization of Salt Lake Resources,Qinghai Institute of Salt Lakes,Chinese Academy of Sciences,Xining 810008,China
^2. Qinghai Engineering and Technology Research Center of Comprehensive Utilization of Salt Lake Resources
^3. University of Chinese Academy of Sciences

Received:2019-08-10 Online:2020-02-10 Published:2020-02-26
Contact: Qing Binju

摘要/Abstract

摘要：

研究了以聚氯化铝（PAC）为原料合成锂吸附剂,在最佳条件下制备得到吸附剂,其最大饱和吸附容量为6.1 mg/g,适宜的吸附溶液pH为3~5,对Li-Ca体系选择性很好,能很好地分离锂离子和钙离子,在最佳脱附条件下脱附率达到40.58%。吸附机理的研究表明,吸附剂在吸附前后,结构未发生明显变化,吸附、脱附过程中有锂离子的嵌入和脱出,且锂离子的嵌入和脱出是与氢离子发生了离子交换。

关键词: 聚氯化铝, 吸附剂, 锂

Abstract:

The adsorbent prepared with poly aluminum chloride（PAC） as raw material was studied.Under the optimal condi-tions,the maximum adsorption capacity of the adsorbent was 6.1 mg/g,and the pH of the suitable adsorption solution was at 3~5.Results showed that the absorbent had good selectivity on the Li-Ca system,the lithium ions and calcium ions were sep-arated very well,and the desorption rate reached 40.58%.The research on adsorption mechanism showed that the structure of the adsorbent did not change significantly before and after adsorption.During the adsorption and desorption process,lithium ions were intercalated and desorbed,and the intercalation and deintercalation were because of the ion exchange between lithium ions and hydrogen ions.

Key words: PAC, adsorbent, lithium

中图分类号:

TQ124.4

张文丁,邓小川,朱朝梁,樊发英,张毅,卿彬菊. 以PAC为原料制备锂吸附剂及其吸附性能的研究[J]. 无机盐工业, 2020, 52(2): 12-16.

Zhang Wending,Deng Xiaochuan,Zhu Chaoliang,Fan Faying,Zhang Yi,Qing Binju. Preparation of lithium adsorbent from PAC and its adsorption properties[J]. Inorganic Chemicals Industry, 2020, 52(2): 12-16.

图/表 14

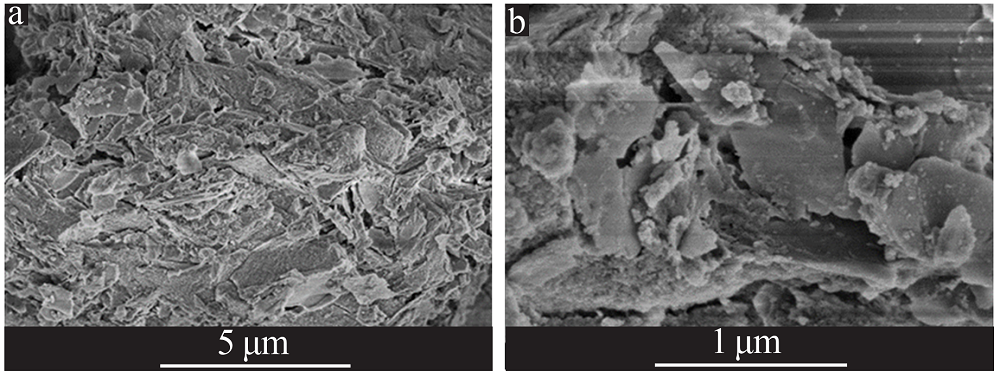

图1

图2

图3

图4

图5

图6

图7

表1

表2

表3

图8

表4

图9

图10

参考文献 8

[1]	许乃才, 史丹丹, 黎四霞 , 等. 利用吸附技术提取盐湖卤水中锂的研究进展[J]. 材料导报, 2017,31(17):116-121.
[2]	柏春, 郭敏, 张慧芳 , 等. 离子筛型锂吸附剂吸附法从盐湖卤水/海水中提锂的研究进展[J]. 化工进展, 2017,36(3):802-809.
[3]	岳德宇, 张蕾, 徐占武 , 等. 无机锰吸附材料的制备及其锂离子的吸附性能[J]. 无机盐工业, 2014,46(8):21-27.
[4]	唐大海, 周加贝, 周大利 , 等. 富钛料制备H₂TiO₃型锂离子吸附剂及其吸附性能研究[J]. 钢铁钒钛, 2017,38(2):53-58.
[5]	Stephen H, Krishanamohan S C V, Brian E V, et al, Lithium extraction composition and method of preparation thereof：US,8637428[P]. 2014 -01-28.
[6]	Shao Y, Ren B, Jiang H , et al. Dual-porosity Mn₂O₃ cubes for highly efficient dye adsorption[J]. Journal of Hazardous Materials, 2017,333:222-231.
[7]	中本一雄, 黄德如 . 无机和配位化合物的红外和拉曼光谱[M]. 北京: 化学工业出版社, 1986.
[8]	吴志坚, 郭敏, 李权, 刘忠 . 氢氧化铝基锂吸附剂从卤水中吸附锂的机理[J]. 盐湖研究, 2018,26(3):1-6.

溶液体系	阳离子M	吸附平衡质量浓度/（g·L^-1）	吸附量/ （mg·g^-1）	分离系数 S_Li/M
Li-Na	Li⁺	1.6488	3.5	1.98
Li-Na	Na⁺	2.0538	2.2	1.98
Li-K	Li⁺	1.6719	6.1	1.36
Li-K	K⁺	1.7487	4.7	1.36
Li-Ca	Li⁺	1.7043	3.9	10.78
Li-Ca	Ca²⁺	0.4713	0.1	10.78
Li-Mg	Li⁺	1.7607	2.8	0.04
Li-Mg	Mg²⁺	1.1721	43.0	0.04

阳离子M	吸附平衡质量浓度/（g·L^-1）	吸附量/ （mg·g^-1）	分离系数 S_Li/M
Li⁺	1.736 7	3.0	—
Na⁺	2.022 9	1.5	2.33
K⁺	1.759 2	3.2	0.95
Ca²⁺	0.454 5	0.01	78.51
Mg²⁺	1.203 0	41.3	0.05

实验编号	洗脱液	洗脱液 pH	脱附温度/℃	脱附时间/h	脱附率/ %
1	LiCl	3.33	30	12	10.07
2	LiCl	5.66	30	12	9.17
3	高纯水	3.31	30	12	31.59
4	高纯水	6.56	30	12	28.50
5	高纯水	10.06	30	12	25.71
6	高纯水	3.34	30	24	31.90
7	高纯水	3.27	60	12	40.58
8	高纯水	3.30	60	24	40.51

准一级动力学模型			准二级动力学模型
K₁	Q_e	R²	K₂	Q_e	R²
0.017	4.685	0.927	0.030	6.806	0.976

[1]	王世栋,叶秀深,李权,火焱,李明珍,张慧芳,庞全世,吴志坚. 锂电解过程中杂质元素的电化学行为[J]. 无机盐工业, 2021, 54(4): 52-55.
[2]	谭博,刘香环,刘旭东,易美桂. 锂辉石浸出液提锂除杂规律研究[J]. 无机盐工业, 2021, 54(4): 56-60.
[3]	孙新华,侯雷,秦凯. 锂离子电池电解质六氟磷酸锂市场分析[J]. 无机盐工业, 2021, 53(3): 7-11.
[4]	范庆科,孟庆华,罗凤钰. 汽车锂电池正极材料的制备与性能研究[J]. 无机盐工业, 2021, 53(1): 44-49.
[5]	张凯,江奥. 球形LiMnPO₄/C正极材料的喷雾干燥法制备及性能研究[J]. 无机盐工业, 2021, 53(1): 54-58.
[6]	陆昱沅,徐松,苏童,杨志彬,张旗芹,张阳. 转炉脱硫渣理化特性及吸附性能研究[J]. 无机盐工业, 2021, 53(1): 87-90.
[7]	王进炜,许远远,傅公维,周坚,杨勇. 聚偏氟乙烯结构对电池浆料流变性能的影响[J]. 无机盐工业, 2020, 52(9): 57-61.
[8]	刘佩文,董鹏,孟奇,杨轩,周思源. 废旧磷酸铁锂电池正极材料固相法再生研究进展[J]. 无机盐工业, 2020, 52(9): 6-8.
[9]	王矿宾,许胜霞,王永勤. 响应曲面法优化双氟磺酰亚胺锂提纯工艺研究[J]. 无机盐工业, 2020, 52(9): 62-65.
[10]	余凡,魏润涛,赵少丹. 大颗粒硫酸钴晶体工业生产工艺研究进展[J]. 无机盐工业, 2020, 52(8): 20-24.
[11]	唐娜,龚经款,项军. 铝基锂吸附剂制备及其吸附性能研究[J]. 无机盐工业, 2020, 52(8): 51-56.
[12]	赵闯,范景新,郭春垒,李犇,李滨,臧甲忠,汪洋,侯立伟,孙振海. 柴油芳烃吸附剂的失活研究[J]. 无机盐工业, 2020, 52(8): 98-102.
[13]	张苏江,张彦文,张立伟,姜爱玲,刘桂云. 中国锂矿资源现状及其可持续发展策略[J]. 无机盐工业, 2020, 52(7): 1-7.
[14]	闫雅婧. 锂离子电池用固态电解质的研究现状与展望[J]. 无机盐工业, 2020, 52(7): 22-25.
[15]	顾俊杰,李增荣,唐发满,张许,侯苗苗,王肖虎. 用于盐湖卤水吸附法提锂的连续离子交换工艺研究[J]. 无机盐工业, 2020, 52(7): 46-51.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

以PAC为原料制备锂吸附剂及其吸附性能的研究

Preparation of lithium adsorbent from PAC and its adsorption properties

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 14

参考文献 8

相关文章 15

Metrics

本文评价

推荐阅读 10

首 页

以PAC为原料制备锂吸附剂及其吸附性能的研究

Preparation of lithium adsorbent from PAC and its adsorption properties

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
