用于盐湖卤水吸附法提锂的连续离子交换工艺研究

doi:10.11962/1006-4990.2019-0449

摘要/Abstract

摘要：

采用连续离子交换技术用于盐湖卤水的吸附法提锂。针对青海一里坪盐湖老卤体系,开发了连续离子交换吸附提锂工艺,研究了操作参数对连续离子交换系统提锂性能的影响,并在优化的工艺条件下进行了长周期的稳定性评价。结果表明,在转动步进周期为20 min、卤水进料量为3.2 BV/h、淋洗水量为2.9 BV/h、解吸水量为9.3 BV/h、解吸温度为15~25 ℃时,连续离子交换系统可以稳定获得镁锂质量浓度比（简称镁锂比）在3左右、锂质量浓度接近1.1 g/L的合格液,锂回收率为98.5%以上。

关键词: 连续离子交换, 盐湖卤水, 吸附, 提锂

Abstract:

The continuous ion exchange technology was used to extract lithium from the salt lake brine with adsorption method.Aiming at the tailing brine system from Yiliping Salt Lake in Qinghai,a continuous ion exchange adsorption process was developed to extract lithium.The effect of operating parameters on the lithium extraction performance of the continuous ion exchange system was studied.In addition,the long-term stability evaluation was carried out under optimized process conditions.Results showed that,when the stepping rotation period was 20 min,the brine feed flow was 3.2 BV/h,the rinsing water volume was 2.9 BV/h,the desorption water volume was 9.3 BV/h and the desorption temperature range was at 15~25 ℃,a lithium recovery of above 98.5%,a Mg/Li mass concentration ratio of about 3 and a lithium mass concentration of about 1.1 g/L were stably obtained in the performance of the qualified solution with the continuous ion exchange system.

Key words: continuous ion exchange, salt lake brine, adsorption, lithium extraction

中图分类号:

TQ131.11

顾俊杰,李增荣,唐发满,张许,侯苗苗,王肖虎. 用于盐湖卤水吸附法提锂的连续离子交换工艺研究[J]. 无机盐工业, 2020, 52(7): 46-51.

Gu Junjie,Li Zengrong,Tang Faman,Zhang Xu,Hou Miaomiao,Wang Xiaohu. Study on continuous ion exchange process applied in lithium extraction from salt lake brine with adsorption method[J]. Inorganic Chemicals Industry, 2020, 52(7): 46-51.

图/表 12

表1

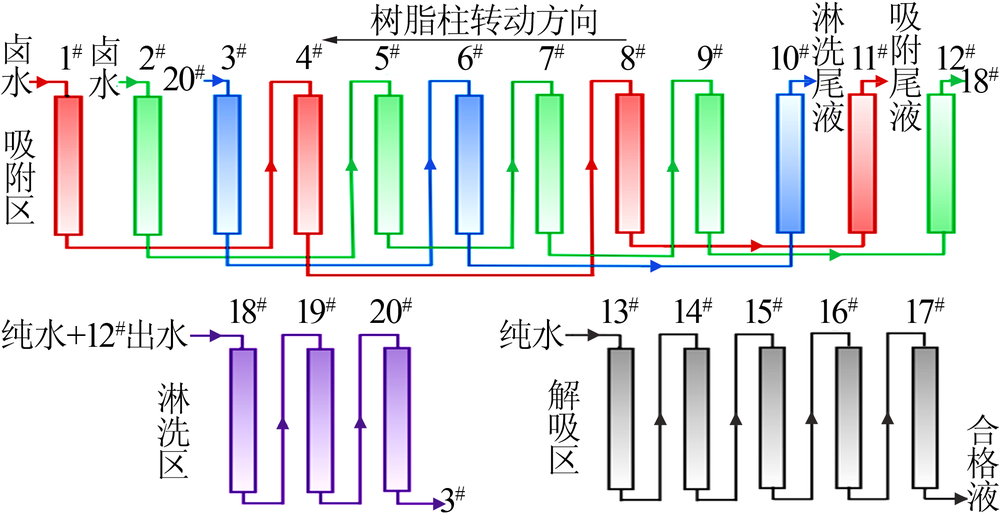

图1

表2

表3

图2

表4

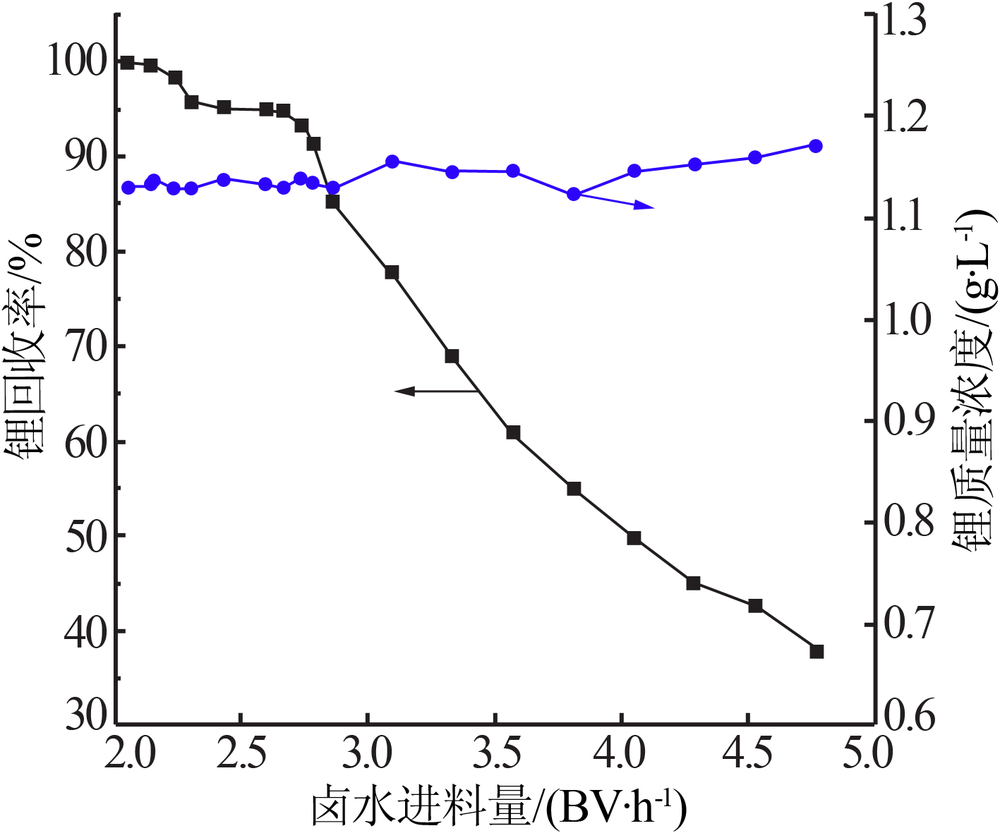

图3

表5

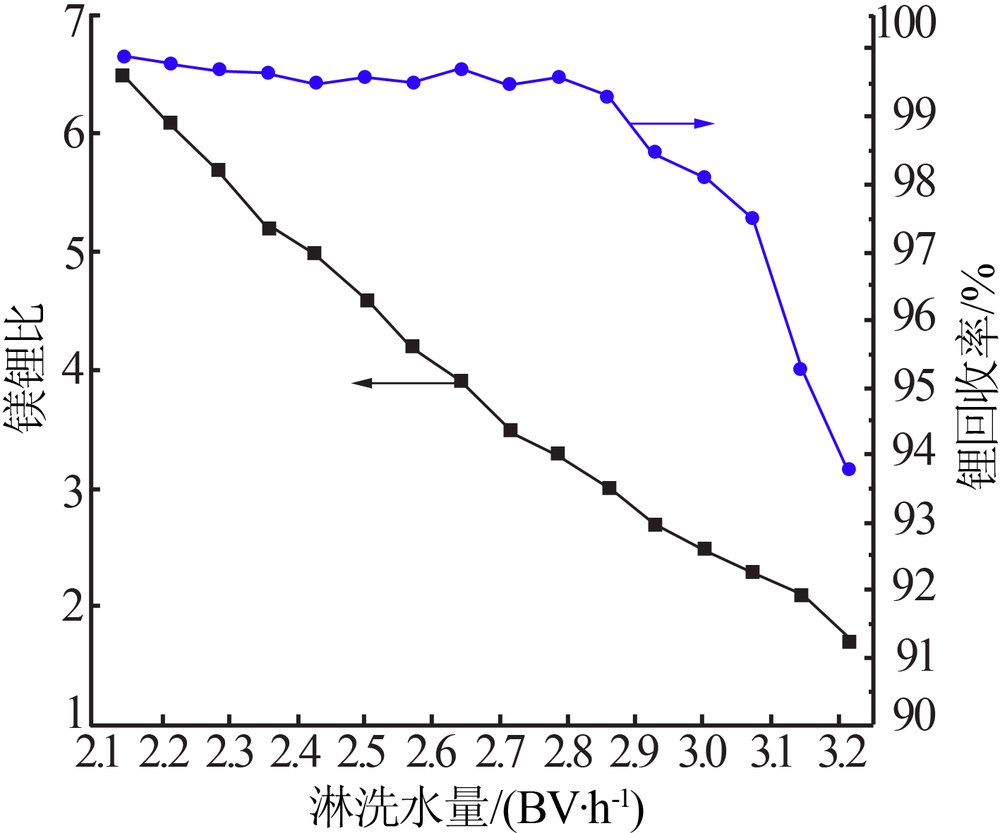

图4

表6

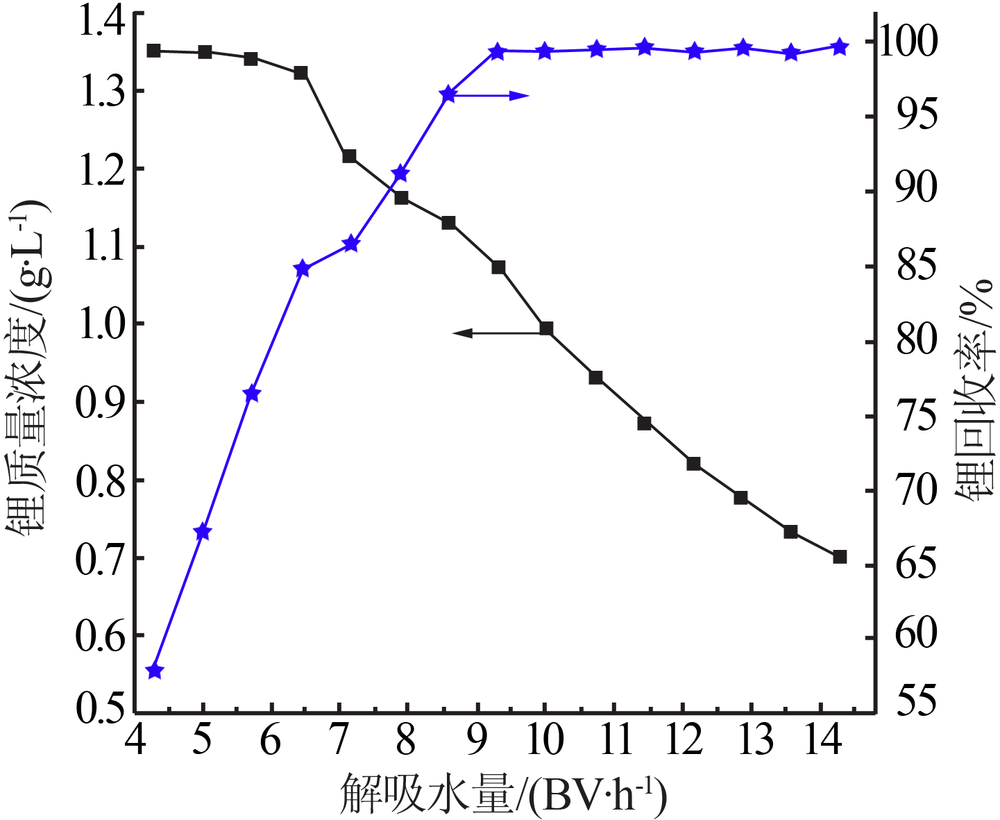

图5

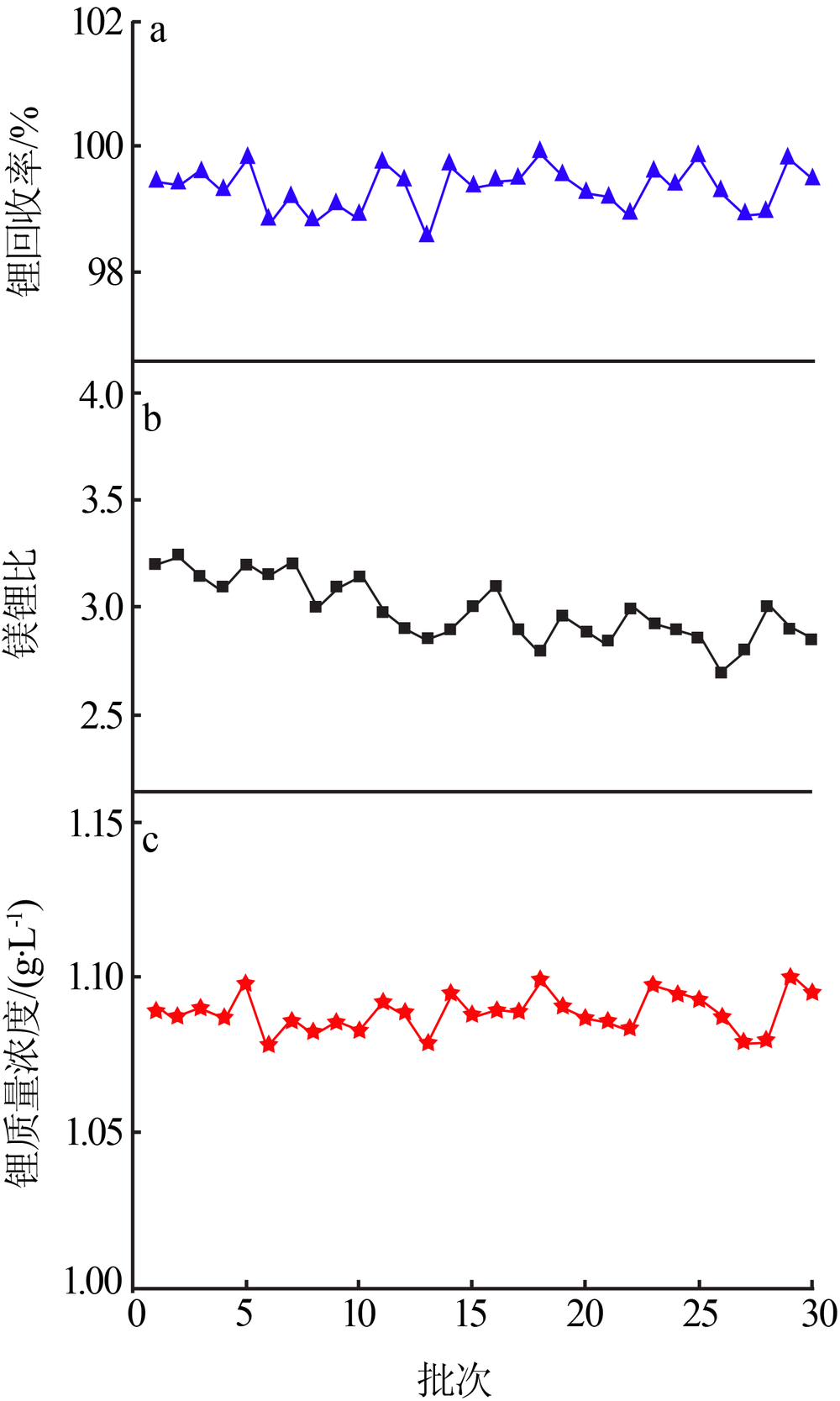

图6

参考文献 11

[1]	蔡艳龙, 李建武. 全球锂资源开发利用形势分析及启示[J]. 地球学报, 2017,38(1):25-29.
[2]	赵旭, 张琦, 武海虹, 等. 盐湖卤水提锂[J]. 化学进展, 2017,29(7):796-808.
[3]	叶流颖, 曾德文, 陈驰, 等. 卤水提锂吸附剂应用研究进展[J]. 无机盐工业, 2019,51(3):16-19.
[4]	李杰, 熊小波. 铝盐吸附剂盐湖卤水提锂的研究现状及展望[J]. 无机盐工业, 2010,42(10):9-11.
[5]	周喜诚. 吸附法从盐湖卤水中提锂及制备碳酸锂的工艺研究[D]. 湖南:中南大学, 2013.
[6]	吴粦华, 孙洪贵. 连续逆流离子交换技术及其在抗生素生产中的应用[J]. 福建化工, 2003(1):13-16,19.
[7]	袁俊生, 杨树娥, 邓会宁. 连续离子交换技术及其在海水提钾的应用[J]. 盐业与化工, 2007,36(3):27-30.
[8]	刘宗利, 王乃强, 张姝, 等. 连续离子交换技术在功能糖生产中的应用[J]. 山东食品发酵, 2012(3):11-14.
[9]	黄根树, 徐美娟, 杨套伟, 等. 连续离子交换法分离发酵液中的L-精氨酸[J]. 食品与发酵工业, 2017,43(6):1-7.
[10]	陈俊灯, 程亮, 陈尚东, 等. 烟酰胺连续离子交换纯化工艺技术研究[J]. 当代化工, 2018,47(11):2313-2316.
[11]	李清潭, 丁燕, 籍立新, 等. 连续离子交换色谱分离甘草酸和甘草黄酮[J]. 大连工业大学学报, 2019,38(1):24-28.

步进周期/min	卤水进料量/（BV·h^-1）	淋洗水量/（BV·h^-1）	解吸水量/（BV·h^-1）	卤水温度/℃	淋洗温度/℃	解吸温度/℃
30	2.1	1.9	6.2	15.1	18.2	18.5
25	2.6	2.3	7.4	15.4	17.5	17.6
20	3.2	2.9	9.3	16.1	16.1	16.9
18	3.6	3.2	10.3	15.3	17.8	17.2
15	4.2	3.8	12.4	15.6	16.9	17.5

[1]	庄海波,杨林,邓强,叶润州,吴赵敏. 离子交换法脱除磷酸中锰离子的动态吸附研究[J]. 无机盐工业, 2021, 53(1): 18-23.
[2]	陆昱沅,徐松,苏童,杨志彬,张旗芹,张阳. 转炉脱硫渣理化特性及吸附性能研究[J]. 无机盐工业, 2021, 53(1): 87-90.
[3]	刘元会,唐晓娜,谢蕾,姜小鹏,张云波. 熟石膏陈化过程的研究进展[J]. 无机盐工业, 2020, 52(9): 15-20.
[4]	汤钦元,安燕,孙琦,郭兴强,黎青青,郭炳琛. 氨基功能化铝麦羟硅钠石吸附Hg²⁺性能研究[J]. 无机盐工业, 2020, 52(8): 40-45.
[5]	唐娜,龚经款,项军. 铝基锂吸附剂制备及其吸附性能研究[J]. 无机盐工业, 2020, 52(8): 51-56.
[6]	李海朝,纪青松,张净净,杨斯乔. 活性生物猪骨炭纯化盐湖工业氯化钾[J]. 无机盐工业, 2020, 52(8): 76-77.
[7]	赵闯,范景新,郭春垒,李犇,李滨,臧甲忠,汪洋,侯立伟,孙振海. 柴油芳烃吸附剂的失活研究[J]. 无机盐工业, 2020, 52(8): 98-102.
[8]	许乃才,史丹丹,黎四霞. 介孔氧化铝的结构调控及除氟性能研究[J]. 无机盐工业, 2020, 52(6): 20-23.
[9]	胡冬婉,马占玲,马骁,励建荣. 改性果胶-Fe₃O₄磁性微球制备及对Pb ²⁺吸附性能[J]. 无机盐工业, 2020, 52(6): 24-29.
[10]	李向果,郭淼,姚会敏,吕静. 菱形二氧化铈的水热合成及发光机理研究[J]. 无机盐工业, 2020, 52(6): 30-35.
[11]	许乃才,黎四霞,曹佳佳,杨刚什尕. 锰氧化物锂离子筛的掺杂改性及吸附性能研究[J]. 无机盐工业, 2020, 52(4): 37-41.
[12]	李新望,谷晓娟,左大海,杨树雄,彭康明. 陶瓷超滤膜用于盐湖卤水提锂合格液的中试研究[J]. 无机盐工业, 2020, 52(4): 61-64.
[13]	秦亚茹,石成龙,王兴权,宋桂秀,李宏霞,张净净. 离子液体体系卤水提锂的洗涤工艺研究[J]. 无机盐工业, 2020, 52(3): 55-58.
[14]	贺玉刚,王芳,孙强,张晓伟,时庆合,付强. 探究吸附装置安装位置对多晶硅除硼磷的影响[J]. 无机盐工业, 2020, 52(3): 72-74.
[15]	马时成,梅再美,顾汉念,郭腾飞,代杨,王宁. 锰渣-赤泥吸附剂制备及其对铜（Ⅱ）吸附性能[J]. 无机盐工业, 2020, 52(3): 85-89.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
