利用盐湖提锂尾液制备氢氧化锂工艺研究

doi:10.11962/1006-4990.2019-0061

摘要/Abstract

摘要：

盐湖提锂技术已取得突破性进展,但是不同的工艺存在各自的优缺点,其中提锂尾液综合回收利用成为当前亟需解决的问题。采用萃取、吸附、电解相结合的工艺,成功实现了提锂尾液中锂的回收,并制备了电池级单水氢氧化锂。通过实验确定了最佳操作条件:萃取相比（油相与水相的体积比）为1.5、协萃剂浓度为0.035 mol/L、阳极液质量分数为21%~25%、阴极液质量分数为1%~2%。在此条件下制备的氢氧化锂满足GB/T 26008—2010《电池级单水氢氧化锂》（LiOH·H₂O-D1）的要求。该工艺方法在提高锂资源利用率的同时实现了锂盐产品的多元化,为青海盐湖地区提锂尾液的回收利用开辟了一条新的工艺路线。

关键词: 盐湖提锂尾液, 单水氢氧化锂, 萃取, 吸附, 电解

Abstract:

Great breakthroughs have been made in salt lake lithium extraction technology,but there are advantages and disadvantages in different processes. The comprehensive recovery and utilization of lithium extraction tail solution is an urgent issue.The recovery of lithium extraction tail solution was realized through the extraction/adsorption/electrolysis combined technology,and the battery-level lithium hydroxide monohydrate were prepared. The optimum operating conditions were determined as follows:the optimum extraction ratio（volume ratio of oil phase to water phase） was 1.5,the concentration of synergist was 0.035 mol/L,the mass fraction of anode solution was 21%~25% and the mass fraction of cathode solution was 1%~2%.Under the conditions,the prepared lithium hydroxide products met the standard requirements（LiOH·H₂O-D1） of Battery Grade Lithium Hydorxide Monohydrate,GB/T 26008—2010.This technology not only improves the utilization rate of lithium resources,but also achieved the diversification of lithium salt products.It provides a new technology route for the recovery and utilization of lithium extraction tail solution in Qinghai Salt Lake area.

Key words: lithium extraction tail solution, LiOH·H₂O, extraction, adsorption, electrolysis

中图分类号:

TQ131.11

周晓军,刘国旺,杨尚明,董守龙,张世春,张锋. 利用盐湖提锂尾液制备氢氧化锂工艺研究[J]. 无机盐工业, 2019, 51(9): 76-80.

Zhou Xiaojun,Liu Guowang,Yang Shangming,Dong Shoulong,Zhang Shichun,Zhang Feng. Technology research of lithium hydroxide preparation by lithium extraction tail solution in salt lake[J]. Inorganic Chemicals Industry, 2019, 51(9): 76-80.

图/表 10

表1

表2

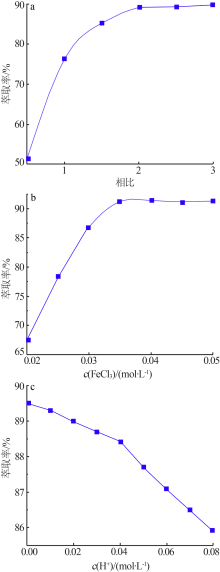

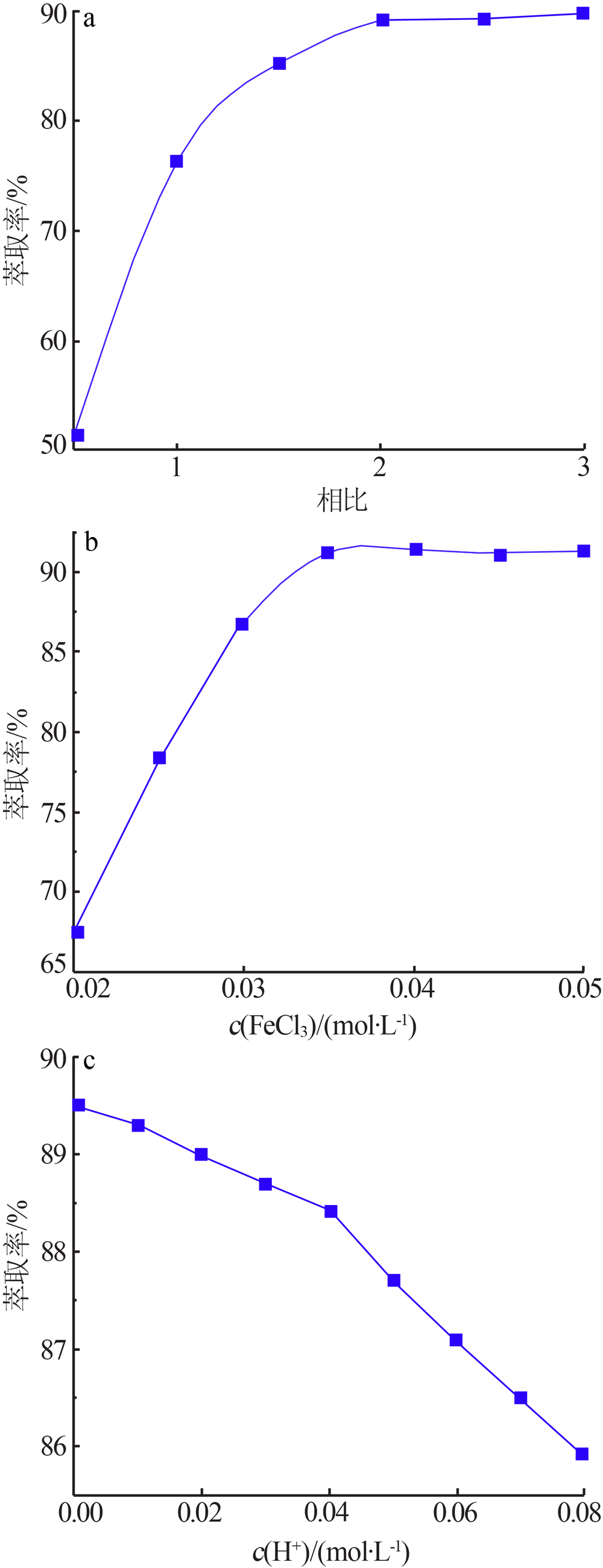

图1

表3

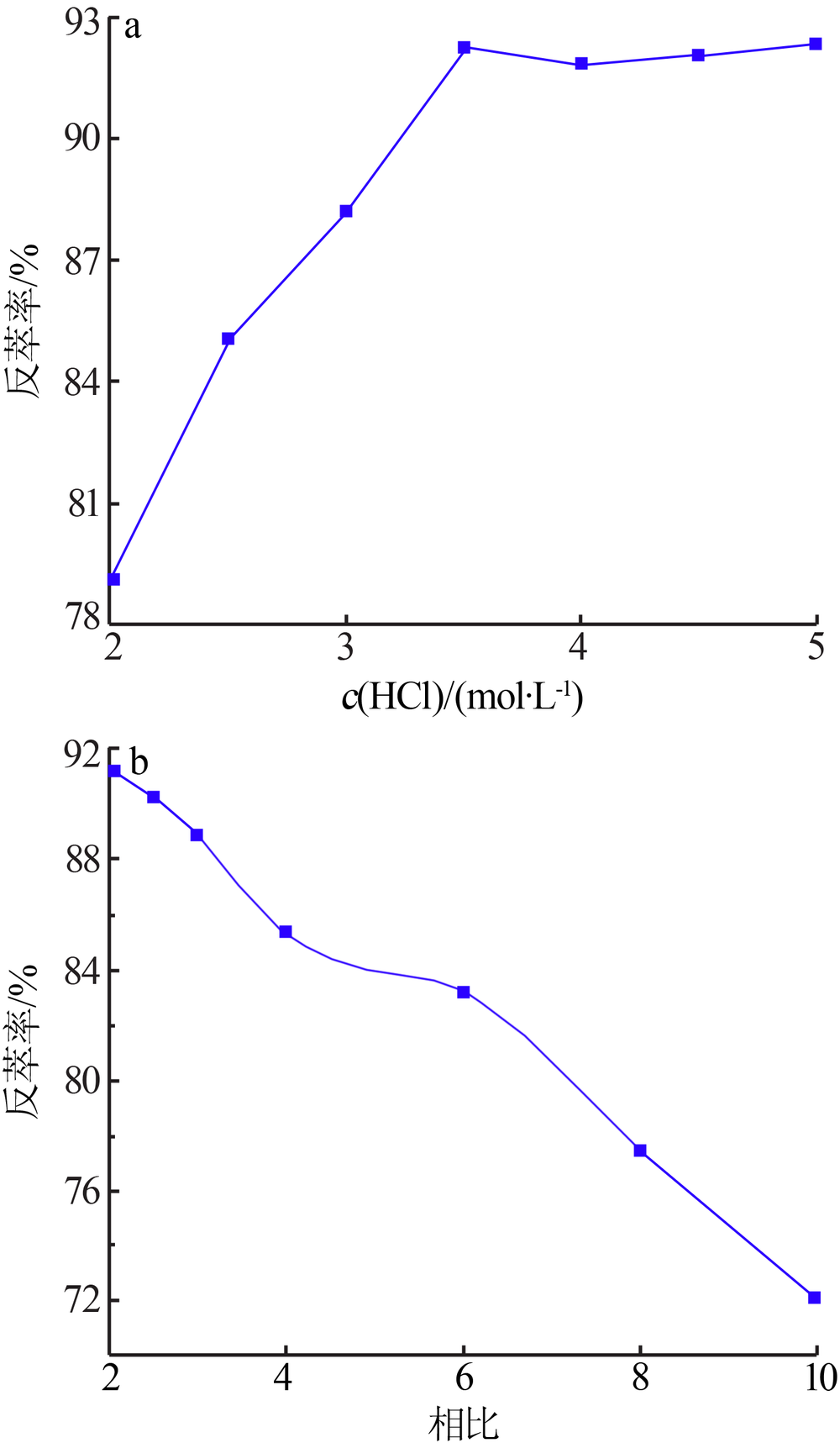

图2

表4

表5

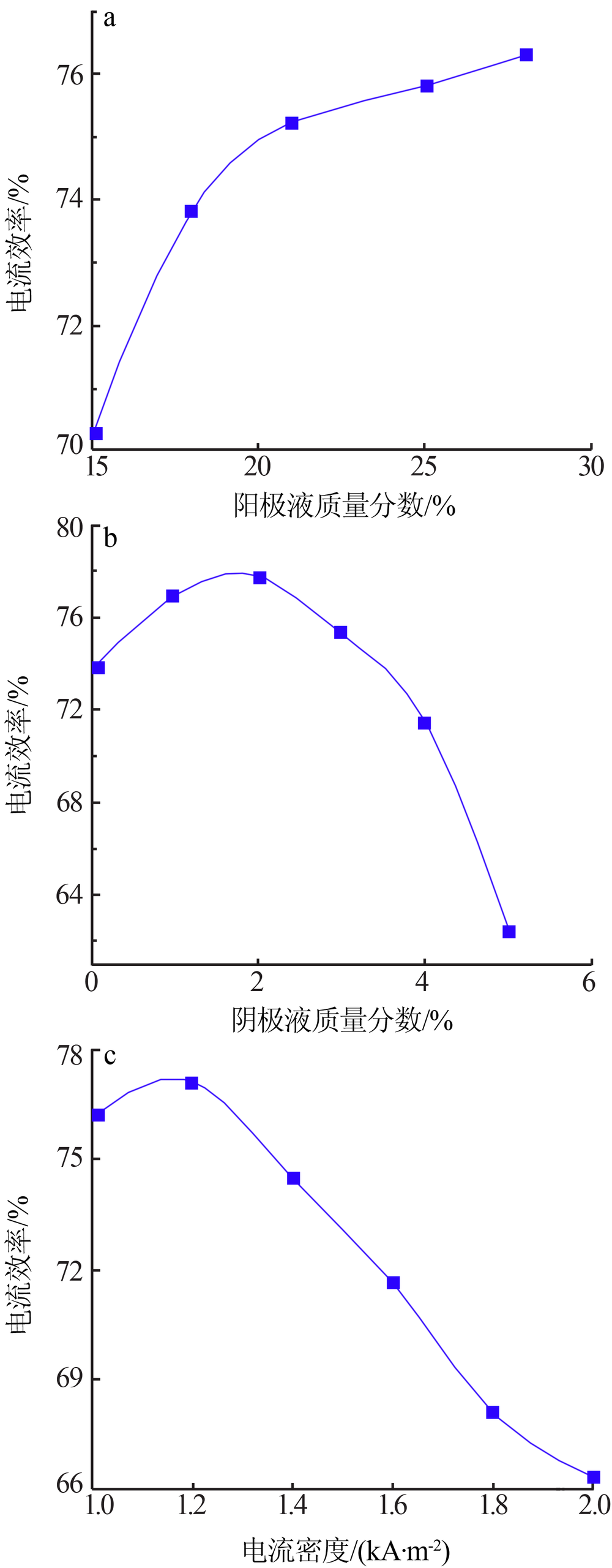

图3

表6

表7

参考文献 9

[1]	祝增虎, 李法强, 朱朝梁 , 等. 电解法制备氢氧化锂的研究进展[J]. 无机盐工业, 2014,46(8):6-9.
[2]	陶箴奇 . 以盐湖碳酸锂为原料制备电池级碳酸锂的研究[D]. 西宁:青海大学, 2016.
[3]	张金才, 王敏, 戴静 , 等. 卤水提锂的萃取体系概述[J]. 盐湖研究, 2005,13(1):42-48.
[4]	张亮, 袁俊生, 付云朋 , 等. 尖晶石型锂离子筛的直接水热合成及其锂吸附性能[J]. 无机盐工业, 2010,42(10):15-18.
[5]	李慧芳, 李丽娟, 时东 , 等. 磷酸三丁酯从盐湖卤水中萃取锂的动力学研究[J]. 广州化工, 2015,43(5):68-71.
[6]	石成龙 . 离子液体体系用于盐湖卤水中提取锂的研究[D].西宁:中国科学院大学(中国科学院青海盐湖研究所), 2017.
[7]	刘银亭 . 盐湖老卤中锂硼镁沉淀分离与液-液-液三相萃取一体化工艺研究[D]. 北京:北京理工大学, 2015.
[8]	时东, 李丽娟, 宋富根 , 等. N523-TBP 混合萃取体系从盐湖卤水中萃取锂的机理研究[J]. 盐湖研究, 2017,25(1):57-63.
[9]	时东, 李晋峰, 张波 , 等. N523-TBP-磺化煤油萃取体系从饱和氯化镁卤水中萃取锂的工艺研究[J]. 盐湖研究, 2013,21(2):52-57.

主要离子	质量浓度/（g·L^-1）	主要离子	质量浓度/（g·L^-1）
Li⁺	1.24	Cl^-	125.95
Mg²⁺	56.32	B³⁺	0.15
Ca²⁺	0.041	SO₄^2-	5.27
K⁺	0.36	Fe³⁺	0.000 62
Na⁺	0.23

萃取体系	特点
醇、酮及双酮类	最早用于萃取锂的萃取体系,但是醇、酮类萃取剂大多数有机相损失严重,双酮类鳌合剂价格较贵,碱性条件下水溶性较大,而且其所用的稀释剂和协萃剂成本高
有机磷类	适用于高镁锂比盐湖卤水中锂的萃取,虽然工艺流程长、产品单一,但是中国对该体系研究较多,是具有工业应用前景的盐湖高镁锂比卤水提锂的方法之一
冠醚类	因本身结构而具有良好的选择性,中国关于冠醚类萃取体系萃取分离锂同位素的研究较多,但是冠醚类萃取体系萃取锂的研究目前还处于实验室研究阶段,并无工业应用的报道

V（HCl）: V（LiCl）	Mg洗脱率/%	Na洗脱率/%	K洗脱率/%	Li损失率/%	Fe损失率/%
1:0.5	96.2	80.4	78.6	10.36	0.012
1:1.0	98.0	76.9	79.2	11.25	0.014
1:2.0	95.6	77.2	75.3	9.87	0.011
1:2.5	96.8	78.4	74.7	10.15	0.016

主要离子	质量浓度/（g·L^-1）	主要离子	质量浓度/（g·L^-1）
Li⁺	8.53	Cl^-	149.45
Mg²⁺	0.057	B³⁺	0.068
Ca²⁺	0.019	SO₄^2-	2.27
K⁺	0.13	Fe³⁺	0.000 62
Na⁺	0.11

主要离子	质量浓度/（g·L^-1）	主要离子	质量浓度/（g·L^-1）
Li⁺	8.23	Cl^-	153.87
Mg²⁺	0.000 21	B³⁺	0.059
Ca²⁺	0.000 17	SO₄^2-	2.27
K⁺	0.11	Fe³⁺	0.000 62
Na⁺	0.24

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
