网状框架超细氧化铈的热分解行为研究

doi:10.19964/j.issn.1006-4990.2024-0313

无机盐工业 ›› 2025, Vol. 57 ›› Issue (6): 77-84.doi: 10.19964/j.issn.1006-4990.2024-0313

网状框架超细氧化铈的热分解行为研究

孟龙辉¹^,²^,³(), 胡艳宏¹^,²^,³(), 杨国胜⁴, 赵延⁴, 张晓伟²^,³, 柳召刚²^,³, 王瑞芬³

1.内蒙古科技大学材料科学与工程学院，内蒙古包头 014000
2.内蒙古自治区稀土湿法冶金与轻稀土应用;重点实验室，内蒙古包头 014000
3.轻稀土资源绿色提取与高效利用教育部重点实验室，内蒙古包头 014000
4.包头天骄清美稀土抛光粉有限公司，内蒙古包头 014030

收稿日期:2024-06-06 出版日期:2025-06-10 发布日期:2025-06-25
通讯作者: 胡艳宏，教授，硕士生导师，研究方向为无机粉体材料的制备和合成机理及轻稀土应用；E-mail：bthyh@163.com。
作者简介:孟龙辉（2000— ），男，硕士研究生，研究方向为超细铈基化合物的制备；E-mail：774505582@qq.com。
基金资助:
国家自然科学基金项目(21666029);北方稀土项目(BFXT-2022-D-0053);草原英才个人培养项目;内蒙古自治区直属高校基本科研业务费项目

Study on thermal decomposition behaviour of ultrafine cerium oxide with reticulated framework

MENG Longhui¹^,²^,³(), HU Yanhong¹^,²^,³(), YANG Guosheng⁴, ZHAO Yan⁴, ZHANG Xiaowei²^,³, LIU Zhaogang²^,³, WANG Ruifen³

1. School of Materials Science and Engineering，Inner Mongolia University of Science and Technology，Baotou 014000，China
2. Key Laboratory of Rare Earth Hydrometallurgy and Light Rare Earth Applications，Inner Mongolia Autonomous Region，Baotou 014000，China
3. Key Laboratory of Green Extraction and Efficient Utilization of Light Rare Earth Resources，Ministry of Education，Baotou 014000，China
4. Baotou Tian-jiao Seimi RE Polishing Powder Co. ，Ltd. ，Baotou 014030，China

Received:2024-06-06 Published:2025-06-10 Online:2025-06-25

摘要/Abstract

摘要：

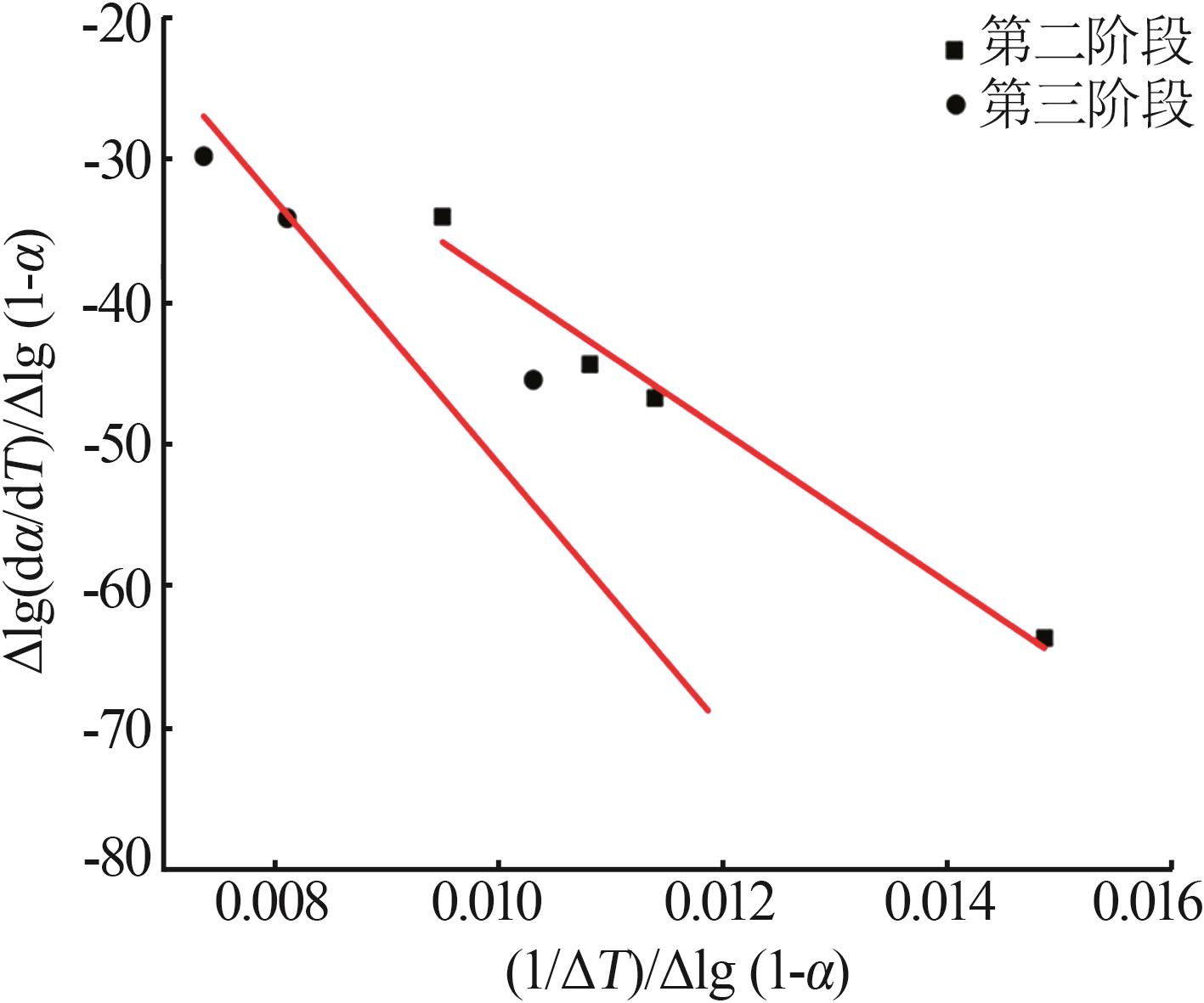

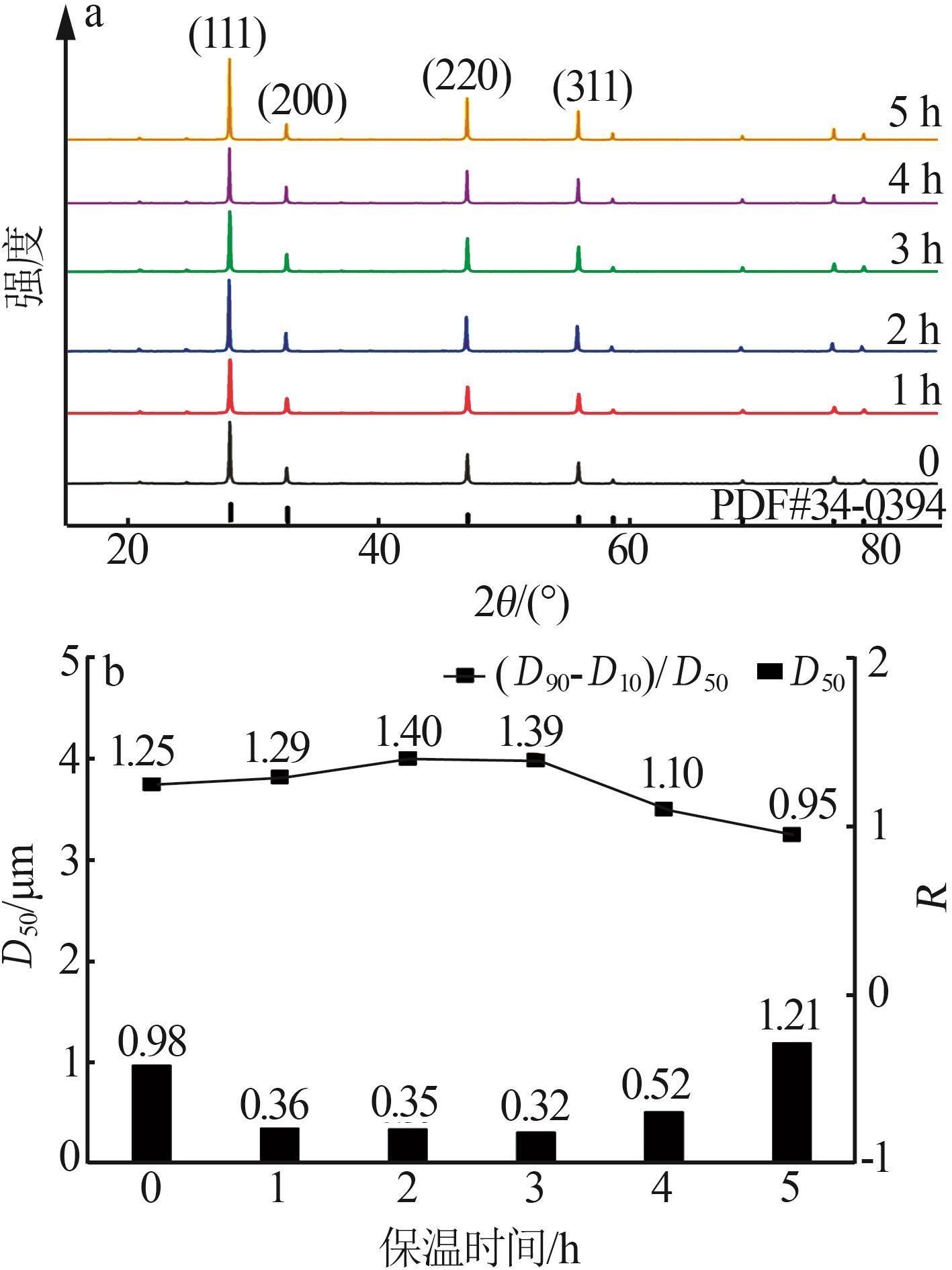

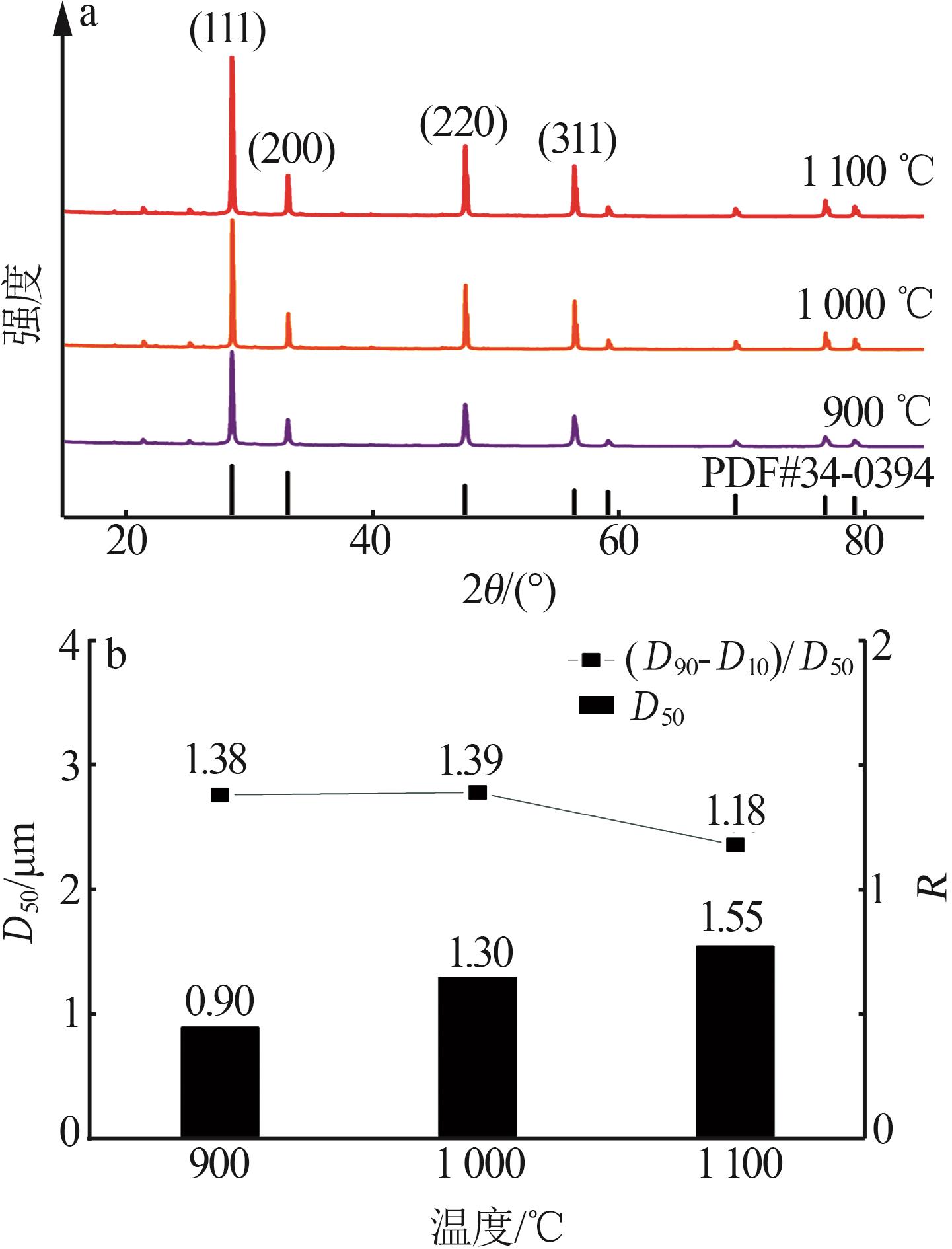

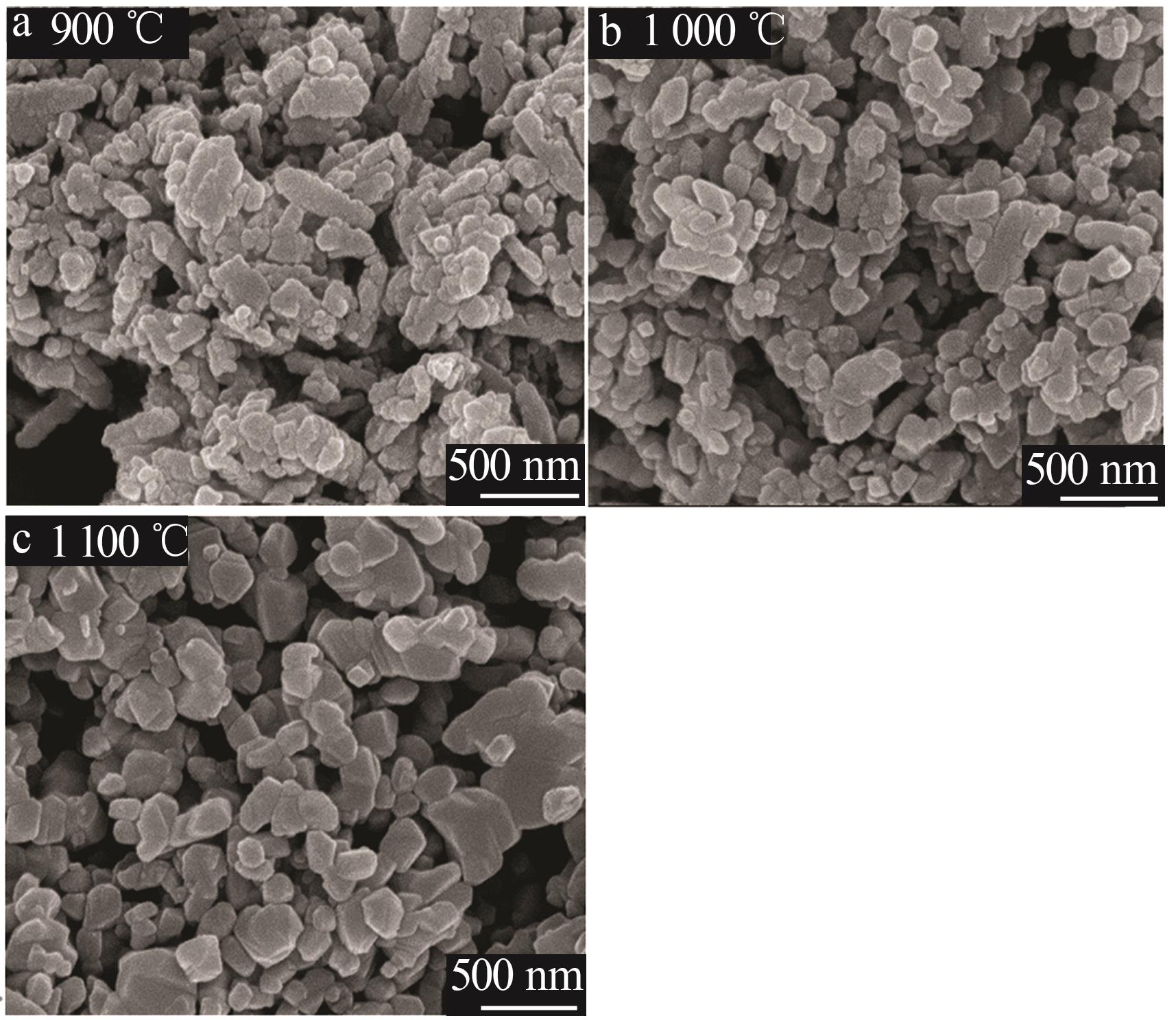

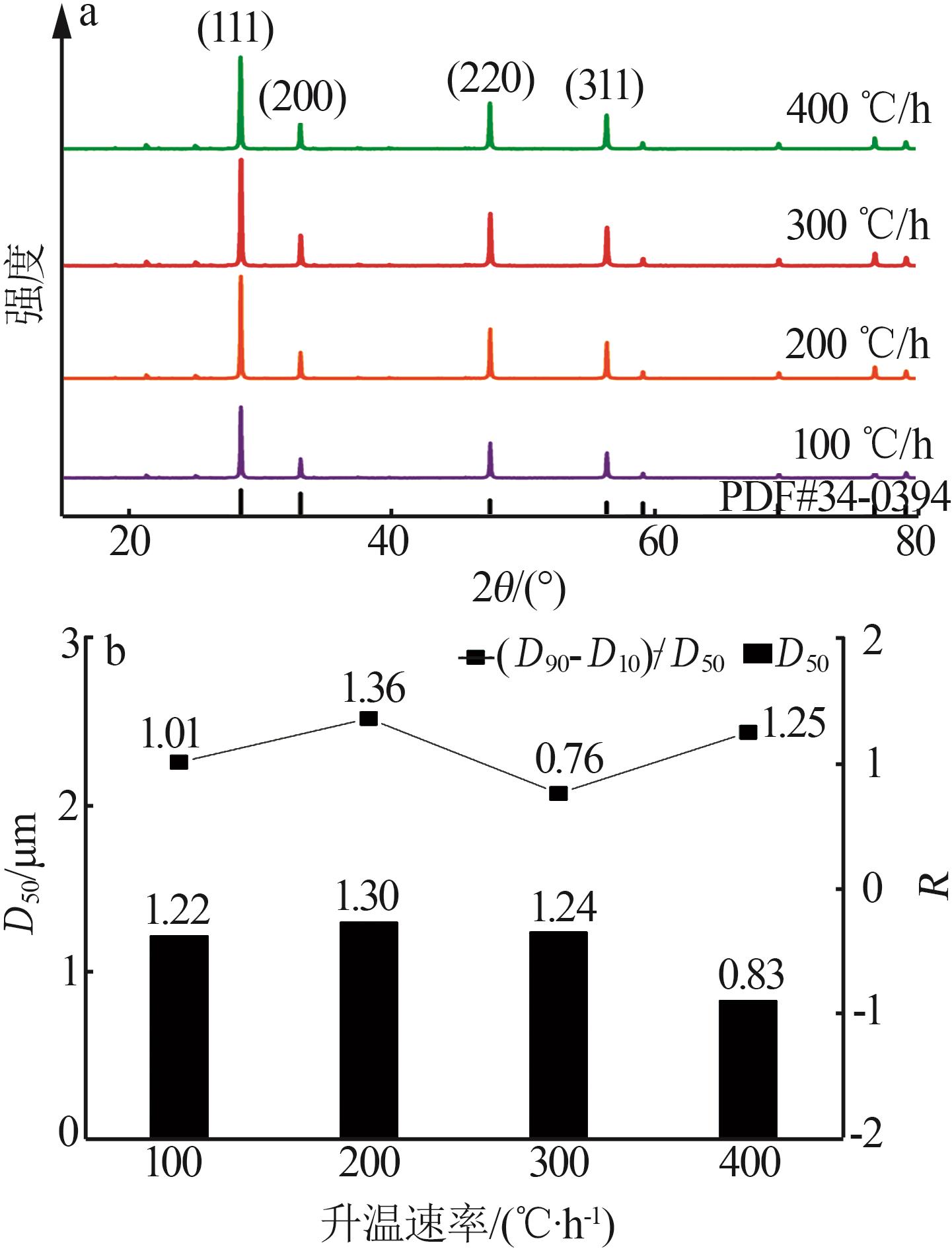

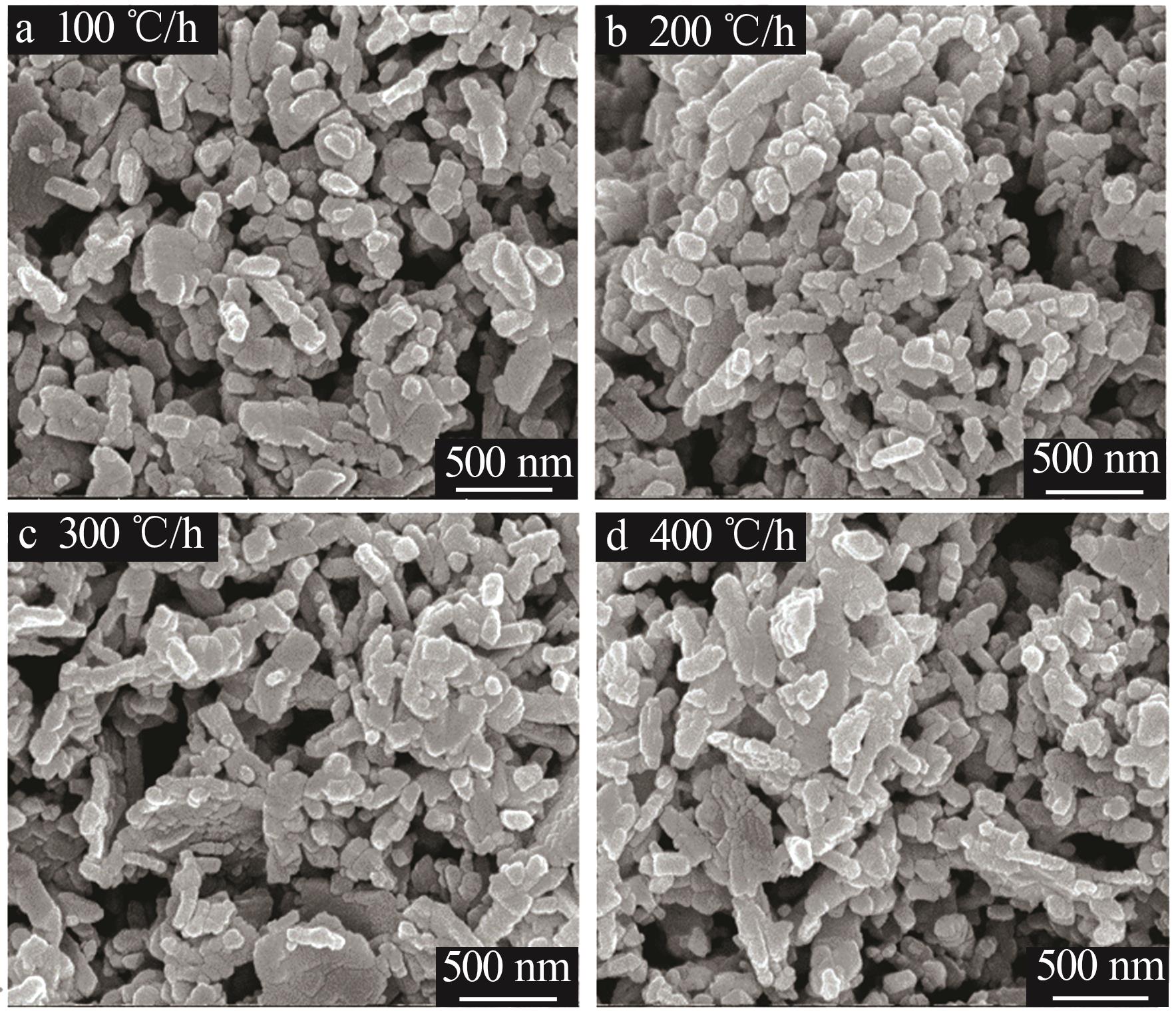

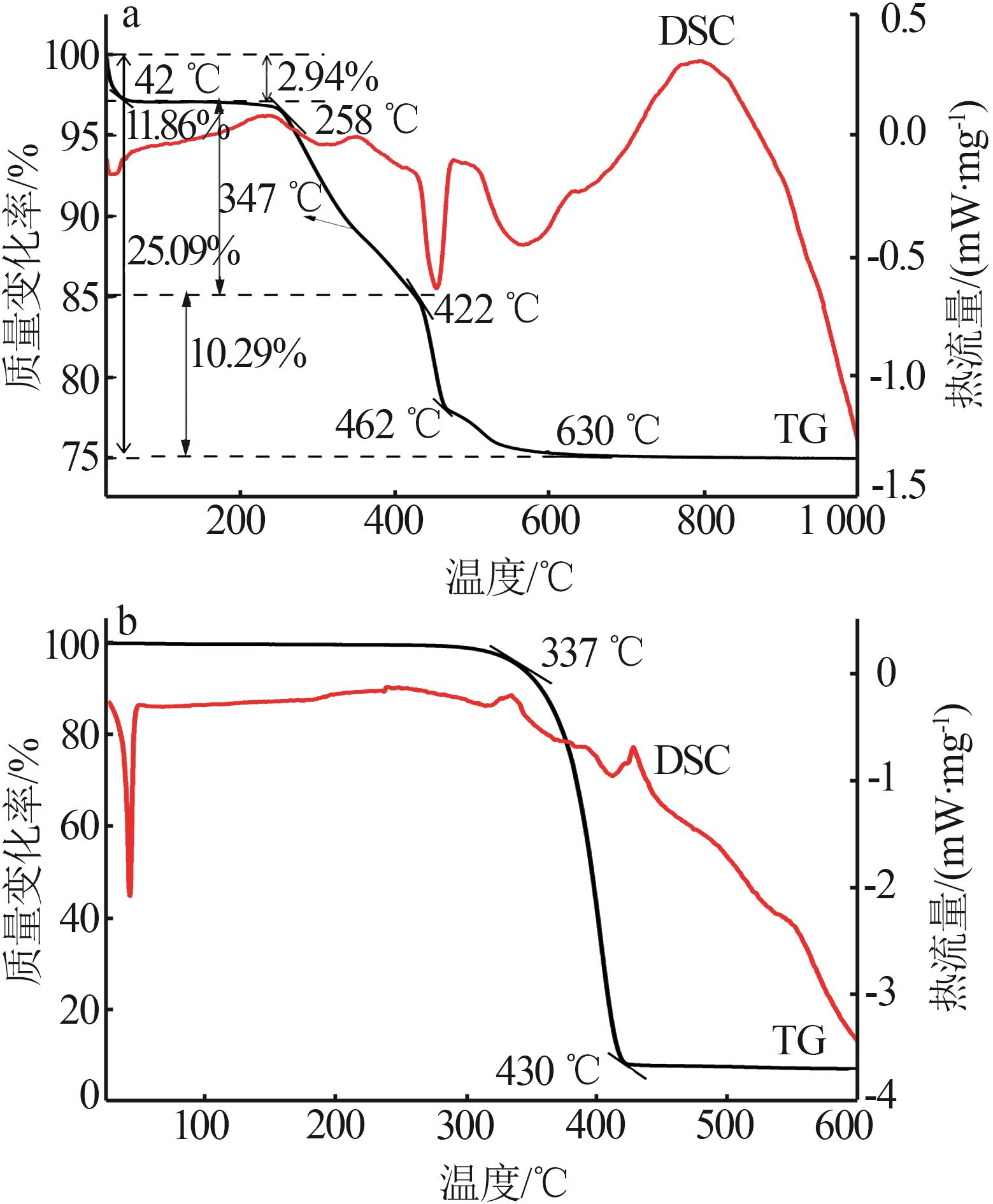

针对超细氧化铈前驱体焙烧过程中所产生的团聚和烧结问题，提出了一种利用多功能网状框架聚乙二醇（PEG）制备超细氧化铈粉体的前驱体碳酸铈盐的新思路，采用TG-DSC热分析仪研究前驱体的热分解过程并进行动力学分析，考察了焙烧温度、升温速率、保温时间对超细氧化铈粒径、形貌及晶体结构的影响。实验结果表明：前驱体的热分解过程分为3个阶段：第一阶段温度为25~258 ℃时，为脱自由水阶段，质量损失率为2.94%；第二阶段温度为258~422 ℃时，质量损失率为11.86%，前驱体Ce（CO₃）₂O·H₂O、Ce₂（CO₃）₂O·H₂O分解为CeCO₃OH和CeO₂；第三阶段温度为422~630 ℃时，残留的PEG高温氧化分解挥发，部分稀土碳酸铈盐CeCO₃OH分解生成晶型完美的氧化铈，质量损失率为10.29%。运用Freeman-Carroll法计算确定第二阶段反应活化能（E）为166.68 kJ/mol，反应级数（n）为19.27；第三阶段反应活化能（E）为101.95 kJ/mol，反应级数（n）为14.75。确定在焙烧温度为1 000 ℃，升温速率为300 ℃/h，保温时间为3 h的焙烧制度下，可得到中值粒径D₅₀≤0.50 µm的超细氧化铈粉体。

关键词: 网状框架, 超细氧化铈, 焙烧, 动力学分析, 反应活化能

Abstract:

Aiming at the agglomeration and sintering problems generated during the roasting process of ultrafine cerium oxide precursor，a new idea of using multifunctional reticulated framework polyethylene glycol（PEG） to prepare the precursor cerium carbonate salts of ultrafine cerium oxide powder was proposed，and the thermal decomposition process and kinetic analysis of the precursor were studied by using the TG-DSC thermal analyser and the effect of the roasting temperature，the rate of heating and the holding time on the particle size，morphology and crystal structure of the ultrafine cerium oxide were investigated.The effects of temperature，morphology and crystal structure were investigated.The experimental results showed that the thermal decomposition of the precursor was divided into three stages.The first stage at 25~258 ℃ was the stage of demineralised water，with a weight loss of 2.94%.The second stage was at 258~422 ℃ with a weight loss of 11.86%，and the precursors Ce（CO₃）₂O·H₂O and Ce₂（CO₃）₂O·H₂O were decomposed into CeCO₃OH and CeO₂.The third stage was at 422~630 ℃，the residual PEG was volatilised by high temperature oxidative decomposition，and part of the rare earth cerium carbonate salt CeCO₃OH was decomposed to produce perfectly crystalline cerium oxide with a weight loss of 10.29%.Using the Freeman-Carroll method，the activation energy（E） of the second reaction stage was determined to be 166.68 kJ/mol，and the number of reaction stages（n） was 19.27.The activation energy（E） of the third reaction stage was determined to be 101.95 kJ/mol，and the number of reaction stages（n） was 14.75.It was found that under the roasting system with a roasting temperature of 1 000 ℃，a temperature rise rate of 300 ℃/h and a holding time of 3 h，the mean particle size D₅₀≤0.50 µm of the ultrafine ceria powder could be obtained.

Key words: reticular frame, ultrafine cerium oxide, roast, kinetic analysis, reaction activation energy

中图分类号:

TQ133.3

孟龙辉, 胡艳宏, 杨国胜, 赵延, 张晓伟, 柳召刚, 王瑞芬. 网状框架超细氧化铈的热分解行为研究[J]. 无机盐工业, 2025, 57(6): 77-84.

MENG Longhui, HU Yanhong, YANG Guosheng, ZHAO Yan, ZHANG Xiaowei, LIU Zhaogang, WANG Ruifen. Study on thermal decomposition behaviour of ultrafine cerium oxide with reticulated framework[J]. Inorganic Chemicals Industry, 2025, 57(6): 77-84.

图/表 11

图1

图2

图3

表1

图4

图5

图6

图7

图8

图9

图10

参考文献 25

1	郝晓东，冯心怡，徐阳，等.二氧化铈纳米催化剂可控合成及超微观构效关系研究［J］.无机盐工业，2022，54（3）：7-17.
	HAO Xiaodong， FENG Xinyi， XU Yang，et al.Study on controllable synthesis and ultramicroscopic structure-activity relationship of cerium oxides nanocatalysts［J］.Inorganic Chemicals Industry，2022，54（3）：7-17.
2	WANG Xingzi， WANG Ning， ZHANG Zhenyu，et al.Controlled synthesis of triangular submicron-sized CeO₂ and its polishing performance［J］. Materials，2024，17（9）：2001.
3	刘翠翠，李梅，胡艳宏，等.聚苯乙烯磺酸钠调控制备球状碳酸铈颗粒研究［J］.无机盐工业，2012，44（8）：13-15.
	LIU Cuicui， LI Mei， HU Yanhong，et al.Research in preparation of spherical Ce₂（CO₃）₃ particles under control of PSS［J］.Inorganic Chemicals Industry，2012，44（8）：13-15.
4	JAVID H， AMIRI H， HASHEMI S F，et al.Sol-gel synthesis and cytotoxicity evaluation of selenium-doped cerium oxide nanoparticles for biomedical applications［J］.Naunyn-Schmiedeberg′s Archives of Pharmacology，2024，397（5）：3437-3447.
5	ALSHARIF N B， SAMU G F， SÁRINGER S，et al.Antioxidant colloids via heteroaggregation of cerium oxide nanoparticles and latex beads［J］.Colloids and Surfaces B：Biointerfaces，2022，216：112531.
6	周薇.光学透镜用铈基稀土抛光粉的制备研究［D］.包头：内蒙古科技大学，2020.
	ZHOU Wei.Study on preparation of cerium-based rare earth polishing powder for optical lens［D］.Baotou：Inner Mongolia University of Science & Technology，2020.
7	贾慧灵，徐阳，吴锦绣，等.制备条件对二氧化铈稀土抛光粉性能的影响［J］.稀土，2022，43（4）：37-45.
	JIA Huiling， XU Yang， WU Jinxiu，et al.Effect of preparation conditions on the properties of cerium oxide polishing powder［J］.Chinese Rare Earths，2022，43（4）：37-45.
8	JANOŠ P， EDERER J， PILAŘOVÁ V，et al.Chemical mechanical glass polishing with cerium oxide：Effect of selected physico-chemical characteristics on polishing efficiency［J］.Wear，2016，362：114-120.
9	MA Jiahui， XU Ning， LUO Yuxin，et al.Defect generation and morphology transformation mechanism of CeO₂ particles prepared by molten salt method［J］.Ceramics International，2023，49（3）：4929-4943.
10	贾红伟，贾艳虹，李斌，等.甲酸铈煅烧制备二氧化铈［J］.核化学与放射化学，2022，44（3）：347-355.
	JIA Hongwei， JIA Yanhong， LI Bin，et al.Preparation of cerium dioxide by calcination of cerium formate［J］.Journal of Nuclear and Radiochemistry，2022，44（3）：347-355.
11	吴婷，李静，朱敏萱，等.湿固相机械法制备氧化铈抛光粉［J］.稀土，2020，41（5）：1-10.
	WU Ting， LI Jing， ZHU Minxuan，et al.Preparation of ceria polishing powder by wet solid phase mechanical method［J］.Chinese Rare Earths，2020，41（5）：1-10.
12	LI Mei， LIU Zhaogang， HU Yanhong，et al.Effects of the synthesis methods on the physicochemical properties of cerium dioxide powder［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2007，301（1/2/3）：153-157.
13	CHAFIQ M， CHAOUIKI A， KO Y G.Recent advances in multifunctional reticular framework nanoparticles：A paradigm shift in materials science road to a structured future［J］.Nano-Micro Letters，2023，15（1）：213.
14	李学舜.稀土碳酸盐制备铈基稀土抛光粉的研究［D］.沈阳：东北大学，2008.
	LI Xueshun.Study on preparation of cerium-based rare earth polishing powder from rare earth carbonate［D］.Shenyang：Northeastern University，2008.
15	周强，武斌，陈葵，等.磷尾矿热分解动力学机理与煅烧工艺研究［J］.无机盐工业，2023，55（3）：47-54.
	ZHOU Qiang， WU Bin， CHEN Kui，et al.Study on thermal decomposition kinetic mechanism and calcination process of phosphorus tailings［J］.Inorganic Chemicals Industry，2023，55（3）：47-54.
16	卢博，刘宜强，蒋威，等.大颗粒氧化镧粉体制备研究进展［J］.稀土，2022，43（6）：119-124.
	LU Bo， LIU Yiqiang， JIANG Wei，et al.Research progress on preparation of large-grained lanthanum oxide powder［J］.Chinese Rare Earths，2022，43（6）：119-124.
17	梅燕，陈文娟，陈学安.氟化镧铈抛光粉的焙烧制备及抛光性能研究［J］.功能材料，2024，55（1）：1010-1015.
	MEI Yan， CHEN Wenjuan， CHEN Xue′an.Preparation and polishing performance of lanthanum cerium fluoride polishing powder［J］.Journal of Functional Materials，2024，55（1）：1010-1015.
18	范娜，陈传东，于健飞，等.基于氟硅混酸制备稀土抛光粉及其抛光性能研究［J］.中国稀土学报，2024，42（2）：261-267.
	FAN Na， CHEN Chuandong， YU Jianfei，et al.Preparation of rare earth polishing powder based on fluorosilicate mixed acid and its polishing performance［J］.Journal of the Chinese Society of Rare Earths，2024，42（2）：261-267.
19	李学舜.稀土抛光粉的生产及应用［J］.中国稀土学报，2002，20（5）：392-397.
	LI Xueshun.Preparation and application of rare earth polishing powder［J］.Journal of the Chinese Rare Earth Society，2002，20（5）：392-397.
20	杨国胜，边雪，崔凌霄，等.氯化铈溶液喷雾焙烧制备纳米氧化铈实心粉体的研究［J］.稀土，2017，38（1）：72-78.
	YANG Guosheng， BIAN Xue， CUI Lingxiao，et al.Study on preparation of nano cerium oxide powder by spray roasting of cerium chloride solution［J］.Chinese Rare Earths，2017，38（1）：72-78.
21	ZHAN Guang， YU Junxia， XU Zhigao，et al.Kinetics of thermal decomposition of lanthanum oxalate hydrate［J］.Transactions of Nonferrous Metals Society of China，2012，22（4）：925-934.
22	丁勇，冯晓锐，鲁相杰，等.羰基镍粉焙烧制备高纯度微米氧化亚镍粉体的研究［J］.无机盐工业，2022，54（4）：119-122，140.
	DING Yong， FENG Xiaorui， LU Xiangjie，et al.Study on preparation of high purity micron nickel oxide powder by roasting carbonyl nickel powder［J］.Inorganic Chemicals Industry，2022，54（4）：119-122，140.
23	饶明璐，高国华，陈金发，等.超细碳酸钇热分解行为及焙烧工艺的研究［J］.中国稀土学报，2022，40（2）：276-285.
	RAO Minglu， GAO Guohua， CHEN Jinfa，et al.Thermal decomposition behavior and roasting process of ultrafine yttrium carbonate［J］.Journal of the Chinese Society of Rare Earths，2022，40（2）：276-285.
24	朱钰方，方莹，张少明.低温固相反应制备氧化锌微粉研究［J］.南京工业大学学报（自然科学版），2002，24（6）：70-73.
	ZHU Yufang， FANG Ying， ZHANG Shaoming.Preparation of ultrafine ZnO by solid state reaction under low temperature［J］.Journal of Nanjing University（Natural Science Edition），2002，24（6）：70-73.
25	张超，谢永纯，喻航，等.焙烧时间对喷雾干燥制备LiMnPO₄/C多孔微球的影响［J］.无机盐工业，2018，50（2）：24-28.
	ZHANG Chao， XIE Yongchun， YU Hang，et al.Influence of calcination time on preparation porous LiMnPO₄/C microspheres by spray drying process［J］.Inorganic Chemicals Industry，2018，50（2）：24-28.

[1]	史耘澎, 郭泽, 张汉泉, 路漫漫. 磷尾矿焙烧产品处理氨氮废水的研究[J]. 无机盐工业, 2025, 57(3): 94-100.
[2]	毛诗泽. 微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究[J]. 无机盐工业, 2025, 57(3): 86-93.
[3]	王丽, 严晓红, 柯国鹏, 梅嘉鑫, 陈明月, 刘敬勇. 重金属污染土壤烧结制备陶粒研究进展[J]. 无机盐工业, 2025, 57(1): 27-35.
[4]	曾一钧, 蒋子文, 蹇成宗, 全学军. 铬铁矿无钙焙烧渣中铬的深度提取研究[J]. 无机盐工业, 2025, 57(1): 90-96.
[5]	方小宁, 匡飞, 刘程琳. 钾长石混盐焙烧-浸出提钾过程研究[J]. 无机盐工业, 2024, 56(5): 53-57.
[6]	赵飞燕, 张小东, 杜艳霞, 王强, 李小燕. 粉煤灰陶粒的制备技术及研究进展[J]. 无机盐工业, 2024, 56(4): 16-23.
[7]	钱志慧, 朱琴, 马姣, 郭昱娇, 向明武, 郭俊明. 纳米级LiNi_0.05Mn_1.95O₄正极材料制备及电化学性能研究[J]. 无机盐工业, 2024, 56(4): 50-56.
[8]	张雅琪, 陈喜平, 孙宁宁. 阳极炭渣催化脱碳制备冰晶石工艺研究[J]. 无机盐工业, 2024, 56(3): 91-97.
[9]	李强, 由晓敏, 佘雪峰, 姜泽毅, 薛庆国, 王静松. 焙烧温度与碳结构对钙碳球团抗压强度的影响[J]. 无机盐工业, 2023, 55(9): 43-49.
[10]	罗文波, 李恒, 吕钧, 杨林光, 赵兴凡, 龙潇. 从工业硅渣中回收硅和铝的研究[J]. 无机盐工业, 2023, 55(9): 94-99.
[11]	王本雷, 张桂生, 蒋凌云, 李晨, 王鹏飞, 李继霞, 臧甲忠. 羰基合成废铑液焙烧回收铑制备三氯化铑工艺研究[J]. 无机盐工业, 2023, 55(6): 104-108.
[12]	陈昱珏, 张梁军, 旷焕, 蒋漫文, 肖利. 磷酸铁锂废粉硫酸氢钠焙烧回收工艺研究[J]. 无机盐工业, 2023, 55(3): 113-117.
[13]	王松, 张建彬, 申玉芳, 覃庶宏, 王盛强, 张静冰. 次氧化锌火法脱氯制备高纯氧化锌的工艺研究[J]. 无机盐工业, 2023, 55(11): 47-52.
[14]	郭泽, 张鹏飞, 杨帆, 张汉泉, 路漫漫. 磷石膏焙烧法制备β-半水石膏[J]. 无机盐工业, 2023, 55(10): 106-113.
[15]	丁勇,冯晓锐,鲁相杰,高小琴,冯燕,何艳. 羰基镍粉焙烧制备高纯度微米氧化亚镍粉体的研究[J]. 无机盐工业, 2022, 54(4): 119-122.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

网状框架超细氧化铈的热分解行为研究

Study on thermal decomposition behaviour of ultrafine cerium oxide with reticulated framework

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 25

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页

网状框架超细氧化铈的热分解行为研究

Study on thermal decomposition behaviour of ultrafine cerium oxide with reticulated framework

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
