电解锰渣对热焖钢渣活性的硫酸盐激发

无机盐工业 ›› 2019, Vol. 51 ›› Issue (5): 66-69.

电解锰渣对热焖钢渣活性的硫酸盐激发

周宏研^1,²,陈平^1,^2,^3,⁴(),赵艳荣^1,^2,^3,⁴,刘荣进^1,^2,^3,⁴,韦家崭^1,^2,^3,⁴

^1. 桂林理工大学材料科学与工程学院,广西桂林 541004
^2. 广西有色金属及特色材料加工重点实验室
^3. 桂林理工大学,广西有色金属隐伏矿床勘查及材料开发协同创新中心
^4. 广西建筑新能源与节能重点实验室

收稿日期:2018-11-23 出版日期:2019-05-10 发布日期:2020-04-28
作者简介:周宏研（1994— ）,女,硕士研究生;E-mail：17577286061@163.com。
基金资助:
国家自然基金地区基金(21566008);广西科技重大专项子课题桂科(AA17204066-3);广西重点研发计划桂科(AB17129014)

Sulfate activation of electrolytic manganese residue on heat-stewed steel slag activity

Zhou Hongyan^1,²,Chen Ping^1,^2,^3,⁴(),Zhao Yanrong^1,^2,^3,⁴,Liu Rongjin^1,^2,^3,⁴,Wei Jiazhan^1,^2,^3,⁴

^1. College of Materials Science and Engineering,Guilin University of Technology,Guilin,541004,China
^2. Guangxi Key Laboratory of Processing for Non-ferrous Metal and Featured Materials
^3. Guangxi Collaborative Innovation Center for Prospecting and Material Development of Non-ferrous Metal Concealed Deposits,Guilin University of Technology
^4. Guangxi Key Laboratory of New Energy and Energy Conservation

Received:2018-11-23 Published:2019-05-10 Online:2020-04-28

摘要/Abstract

摘要：

选用电解锰渣和水泥熟料作为激发剂,重点研究电解锰渣掺加量对热焖钢渣活性激发的影响,并通过XRD、SEM分析了电解锰渣对水化产物及水泥石微观结构的作用。结果表明：掺加量为12%（质量分数）的电解锰渣对熟料-热焖钢渣体系具有较好的硫酸盐激发效果,加快了钢渣的水化速率,大幅度提高了钢渣胶凝材料的早期强度和后期强度;电解锰渣的掺入对水化产物种类影响不大;与未掺入激发剂组相比,经激发后钢渣胶凝材料浆体中主要以絮状的C—S—H凝胶为主,同时还存在少量的AFt晶体,各水化产物具有良好的匹配,形成致密的结构,从而使整个体系获得较高的强度。

关键词: 电解锰渣, 热焖钢渣, 硫酸盐激发, 水化产物

Abstract:

Electrolytic manganese residue and cement clinker were selected as stimulating agents and the influence of the amount of electrolytic manganese residue on the activation of hot-stewed steel slag was mainly studied,and the effect of electrolytic manganese residue on the microstructure of hydration products and cement stone were analyzed by XRD and SEM. The result showed that when the content of electrolytic manganese slag was 12%（mass fraction）,the effect of sulfate stimulation on clinker heat-stewed slag system was better,it accelerated the hydration rate of steel slag and greatly improved the early strength and late strength of steel slag cementitious materials.However,it had little effect on the type of hydration products; compared with unincorporated activator group,the flocculation of the steel slag cementitious material after excited mainly consisted of flocculent C—S—H gel and a small amount of AFt crystal,each hydration product had a good match and forming a dense structure,so that the entire system obtained higher strength.

Key words: electrolytic manganese residue, heat-stewed steel slag, sulfate activation, hydration product

中图分类号:

TQ125.14

周宏研,陈平,赵艳荣,刘荣进,韦家崭. 电解锰渣对热焖钢渣活性的硫酸盐激发[J]. 无机盐工业, 2019, 51(5): 66-69.

Zhou Hongyan,Chen Ping,Zhao Yanrong,Liu Rongjin,Wei Jiazhan. Sulfate activation of electrolytic manganese residue on heat-stewed steel slag activity[J]. Inorganic Chemicals Industry, 2019, 51(5): 66-69.

图/表 6

表1

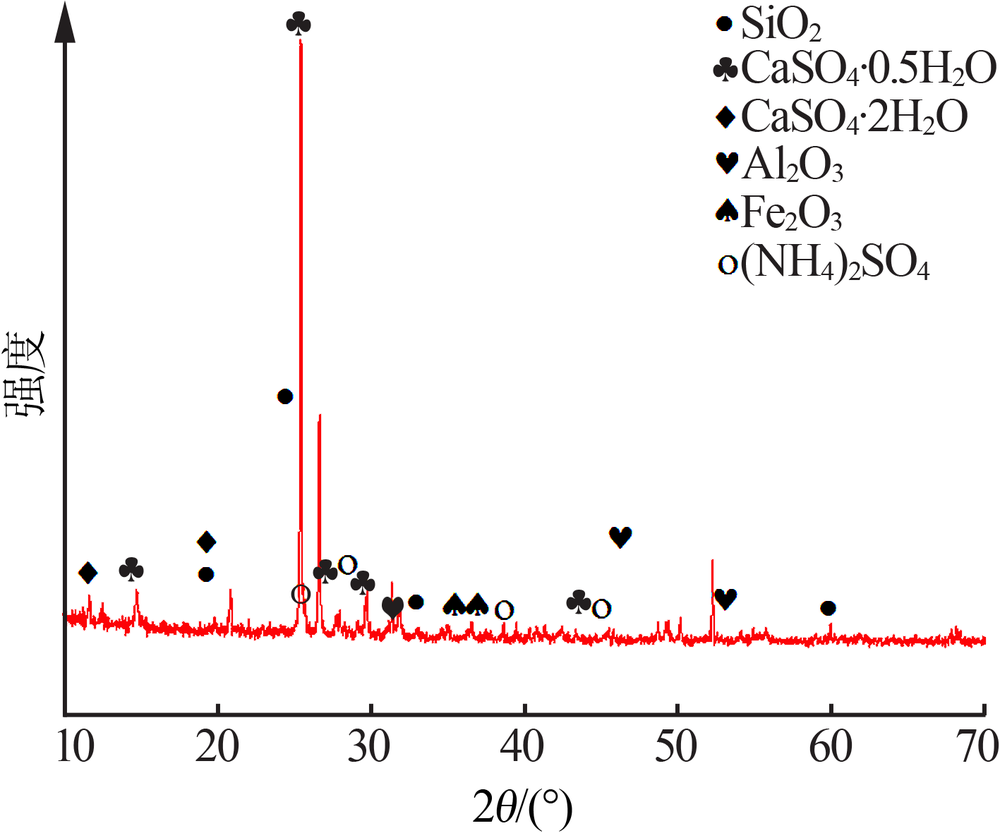

图1

表2

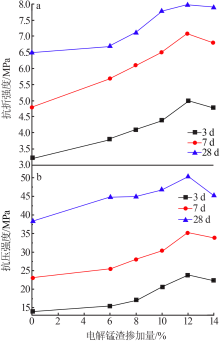

图2

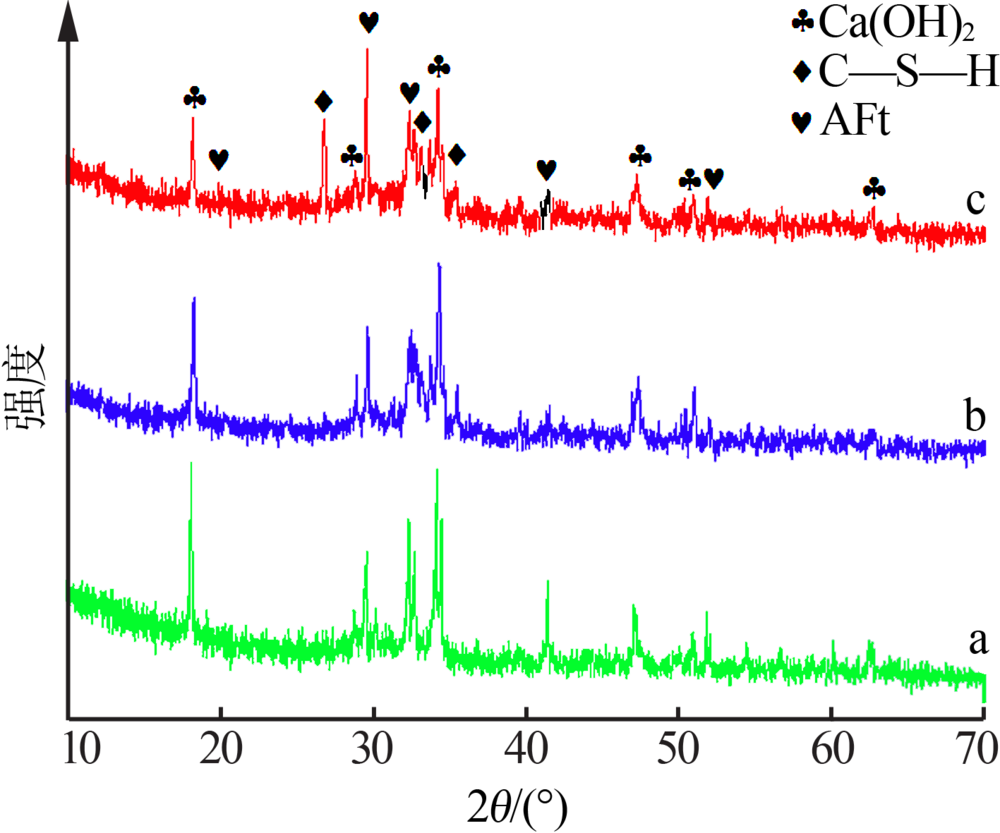

图3

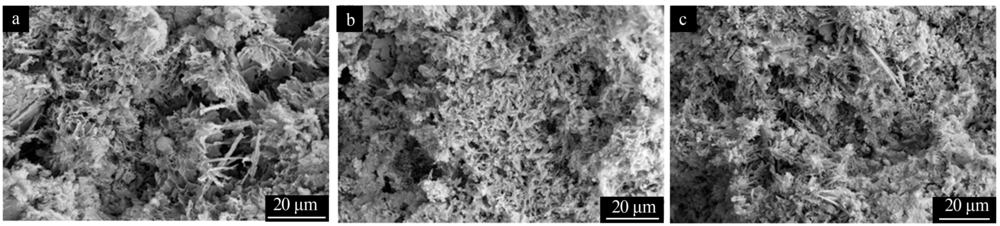

图4

参考文献 13

[1]	张玉柱, 雷云波, 李俊国 , 等. 钢渣矿相组成及其显微形貌分析[J]. 冶金分析, 2011,31(9):11-17.
[2]	程福安, 李辉, 李丙明 , 等低碱度转炉钢渣用作矿物掺和料的试验研究[J]. 西安建筑科技大学学报:自然科学版, 2009,41(6):871-875.
[3]	Wang Q, Yan P Y . Hydration properties of basic oxygen furnace steel slag[J]. Construction and Building Materials, 2010,24(7):1134-1140.
[4]	Kourounis S, Tsivilis S, Tsakiridis P E , et al. Properties and hydration of blended cements with steelmaking slag[J]. Cement & Concrete Research, 2007,37(6):815-822.
[5]	吴建锋, 宋谋胜, 徐晓虹 , 等. 电解锰渣的综合利用进展与研究展望[J]. 环境工程学报, 2014,8(7):2645-2652.
[6]	吴霜, 王家伟, 刘利 , 等. 电解锰渣综合利用评述[J]. 无机盐工业, 2016,48(4):22-25.
[7]	王勇, 湛蒙 . 电解锰渣制备蒸压加气混凝土研究[J]. 砖瓦, 2017(6):23-27.
[8]	Hu N, Zheng J F, Ding D X , et al. Metal pollution in Huayuan River in Hunan Province in China by manganese sulphate waste residue[J]. Bull.Environ.Contam.Toxicol., 2009,83(4):583-590.
[9]	Ning D, Wang F, Zhou C B , et al. Analysis of pollution materials generated from electrolytic manganese industries in China[J]. Resources Conservation and Recycling, 2010,54(8):506-511.
[10]	Canuto F A B, Garcia C A B, Alves J P H , et al. Mobility and ecological risk assessment of trace metals in polluted estuarine sediments using a sequential extraction scheme[J]. Environmental Monitoring and Assessment, 2013,185(7):6173-6185.
[11]	周长波, 于秀玲, 周爽 . 电解金属锰行业推行清洁生产的迫切性及建议[J]. 中国锰业, 2006,24(3):15-18.
[12]	Yang C, Lv X X, Tian X K , et al. An investigation on the use of electrolytic manganese residue as filler in sulfur concrete[J]. Construction and Building Materials, 2014,73:305-310.
[13]	汪启年, 王璠, 于宏兵 . 电解锰生产废水处理及综合利用[J]. 环境污染与防治, 2013(1):93-95,110.

原料	w （SiO₂）	w （Al₂O₃）	w （Fe₂O₃）	w （CaO）	w （MgO）	w （SO₃）	烧失量	w（其他）
熟料	22.04	5.73	2.86	62.05	1.33	2.91	1.50	3.10
热焖钢渣	16.46	6.20	20.11	43.46	6.83	—	0.24	6.70
电解锰渣	30.79	9.18	3.13	7.68	1.76	18.24	23.60	5.62

编号	原料配比/%			流动度/mm	抗折强度/MPa			抗压强度/MPa
编号	w（电解锰渣）	w（钢渣）	w（水泥）	流动度/mm	3 d	7 d	28 d	3 d	7 d	28 d
1	0	0	100	212	5.1	7.3	8.2	26.3	37.1	50.2
2	0	40	60	203	3.2	4.8	6.5	14.1	23.1	38.6
3	6	34	60	190	3.8	5.7	6.7	15.3	25.5	45.1
4	8	32	60	186	4.1	6.1	7.1	17.2	28.2	45.0
5	10	30	60	182	4.4	6.5	7.8	20.4	30.5	46.9
6	12	28	60	180	5.0	7.1	8.0	23.9	35.3	50.5
7	14	26	60	176	4.8	6.8	7.9	22.5	34.1	45.4

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

电解锰渣对热焖钢渣活性的硫酸盐激发

Sulfate activation of electrolytic manganese residue on heat-stewed steel slag activity

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 6

参考文献 13

相关文章 11

Metrics

本文评价

推荐阅读 0

[1]	叶芬, 成昊, 向媛, 刘松, 石维. 利用电解锰渣制备陶瓷骨料及在混凝土中的应用[J]. 无机盐工业, 2024, 56(6): 127-132.
[2]	倪栋, 唐亮, 何兆益, 王健, 裴姗姗, 夏磊. 电解锰渣对熟石灰-矿渣体系硫酸盐激发性能研究[J]. 无机盐工业, 2024, 56(11): 151-157.
[3]	姜立龙, 李剑秋, 杨林, 张庆刚. 高镁磷尾矿作为矿物掺合料应用于混凝土性能研究[J]. 无机盐工业, 2024, 56(1): 90-95.
[4]	董馨予, 王海峰, 贺跃, 杨攀, 王松, 杨春元, 王芹, 黄碧芳, 王家伟. 电解锰渣的浸出毒性分析及无害化处理[J]. 无机盐工业, 2023, 55(5): 85-90.
[5]	李涛,马国华. 电解锰渣中锰组分的粉磨浸取工艺研究[J]. 无机盐工业, 2021, 53(2): 66-70.
[6]	杨晓红,薛希仕,张露露,常军. 电解锰渣盐酸浸取钙的动力学研究[J]. 无机盐工业, 2021, 53(1): 82-86.
[7]	杨曦,朱健,刘方,杨金秀. 电解锰渣改良基质对牧草生长及锰、镉淋溶迁移的影响[J]. 无机盐工业, 2020, 52(9): 73-78.
[8]	周建伟,程宝军,余保英,麻鹏飞,贺平先. 脱硫石膏的热处理对超硫酸盐水泥性能的影响[J]. 无机盐工业, 2020, 52(11): 79-85.
[9]	常军, 贾福康, 胡成山, 叶乾旭. 电解锰渣基沸石对锰离子的吸附性能研究[J]. 无机盐工业, 2019, 51(9): 61-66.
[10]	吴霜, 王家伟, 刘利, 王海峰, 赵平源. 电解锰渣综合利用评述[J]. 无机盐工业, 2016, 48(4): 22-.
[11]	冉岚, 刘少友 , 文正康. 电解锰渣－废玻璃低温烧结制备陶瓷砖的研究[J]. 无机盐工业, 2014, 46(7): 56-.

首 页

电解锰渣对热焖钢渣活性的硫酸盐激发

Sulfate activation of electrolytic manganese residue on heat-stewed steel slag activity

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
