水热老化对增产丙烯助剂性能影响的研究

doi:10.19964/j.issn.1006-4990.2023-0445

摘要/Abstract

摘要：

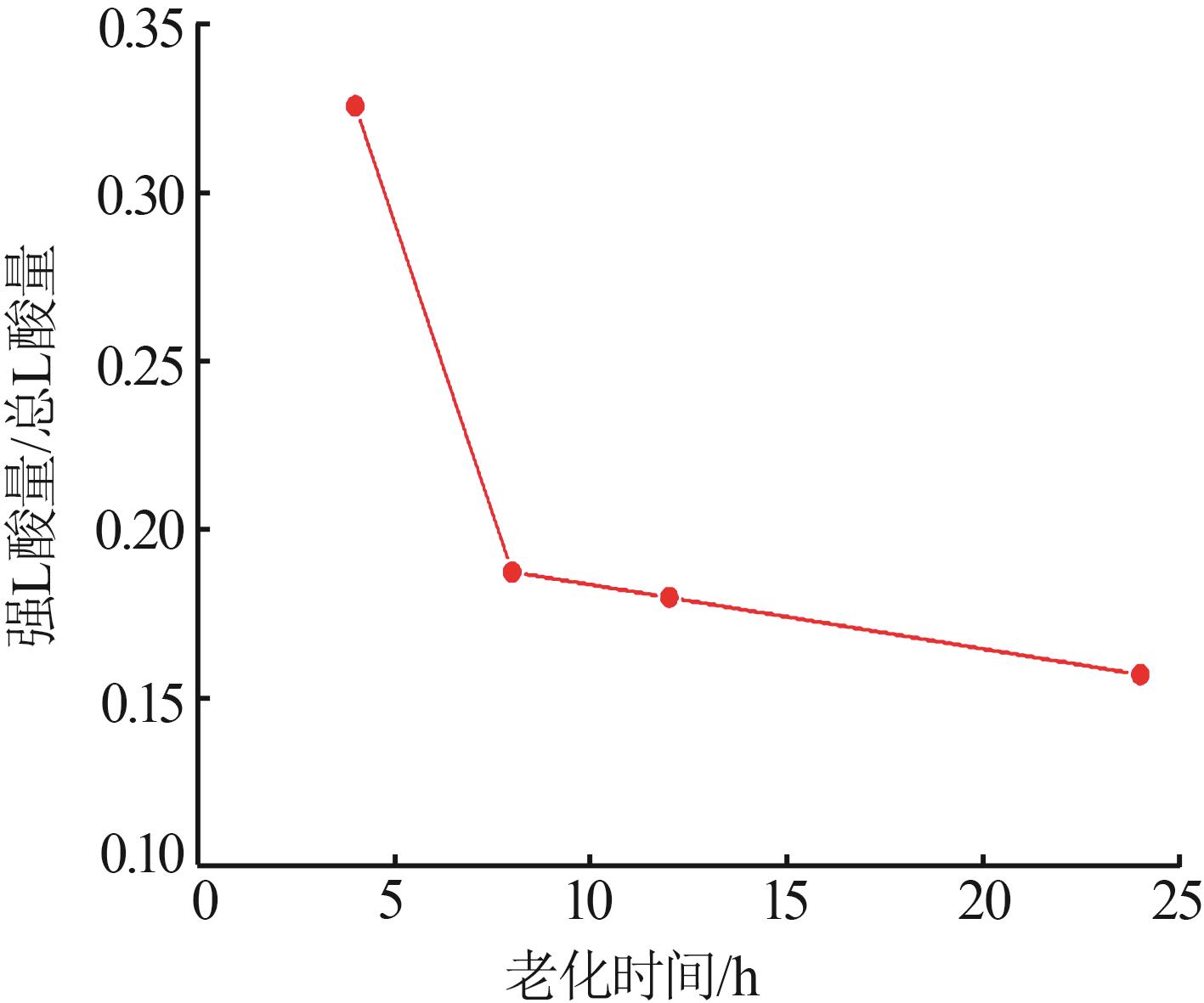

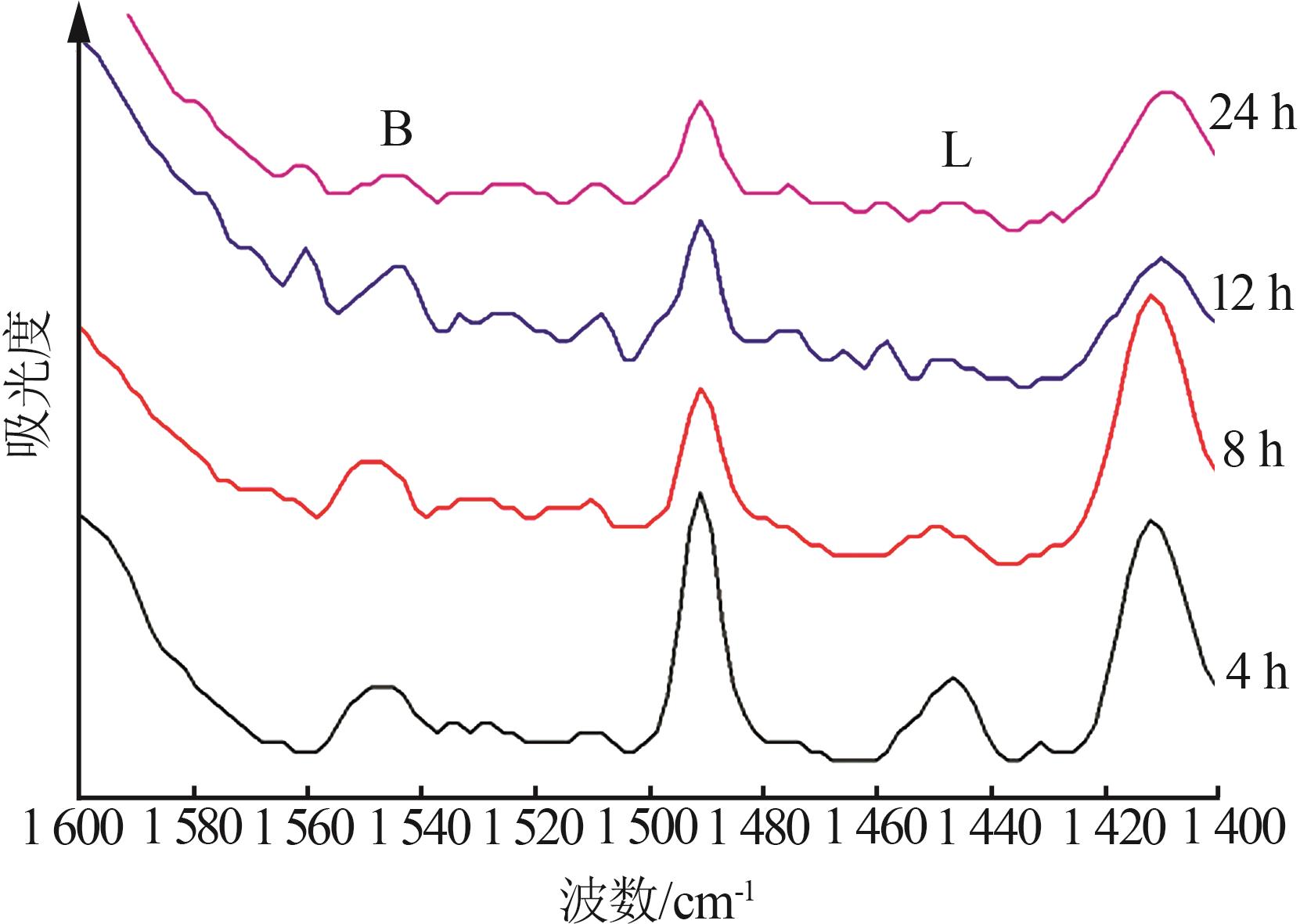

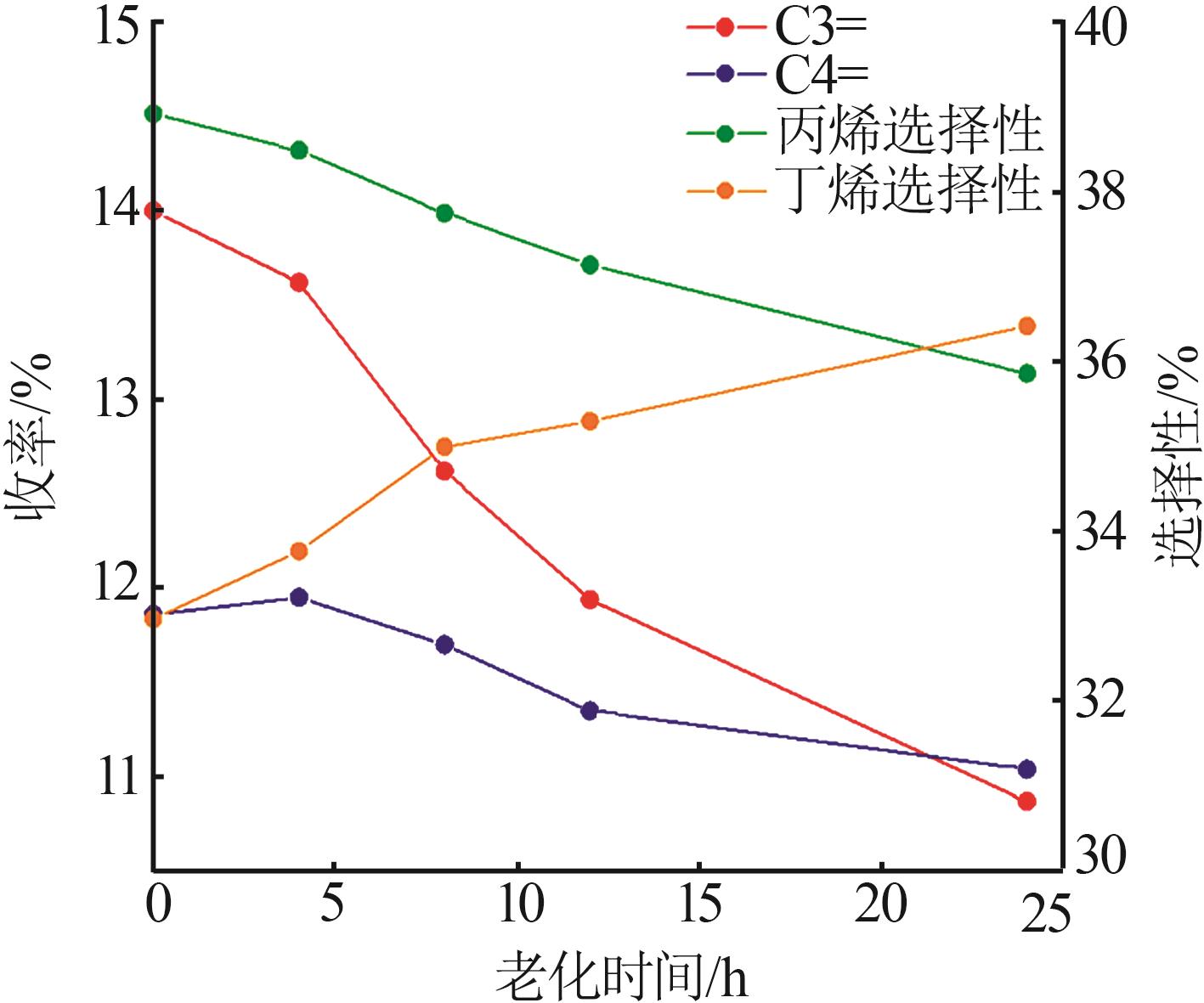

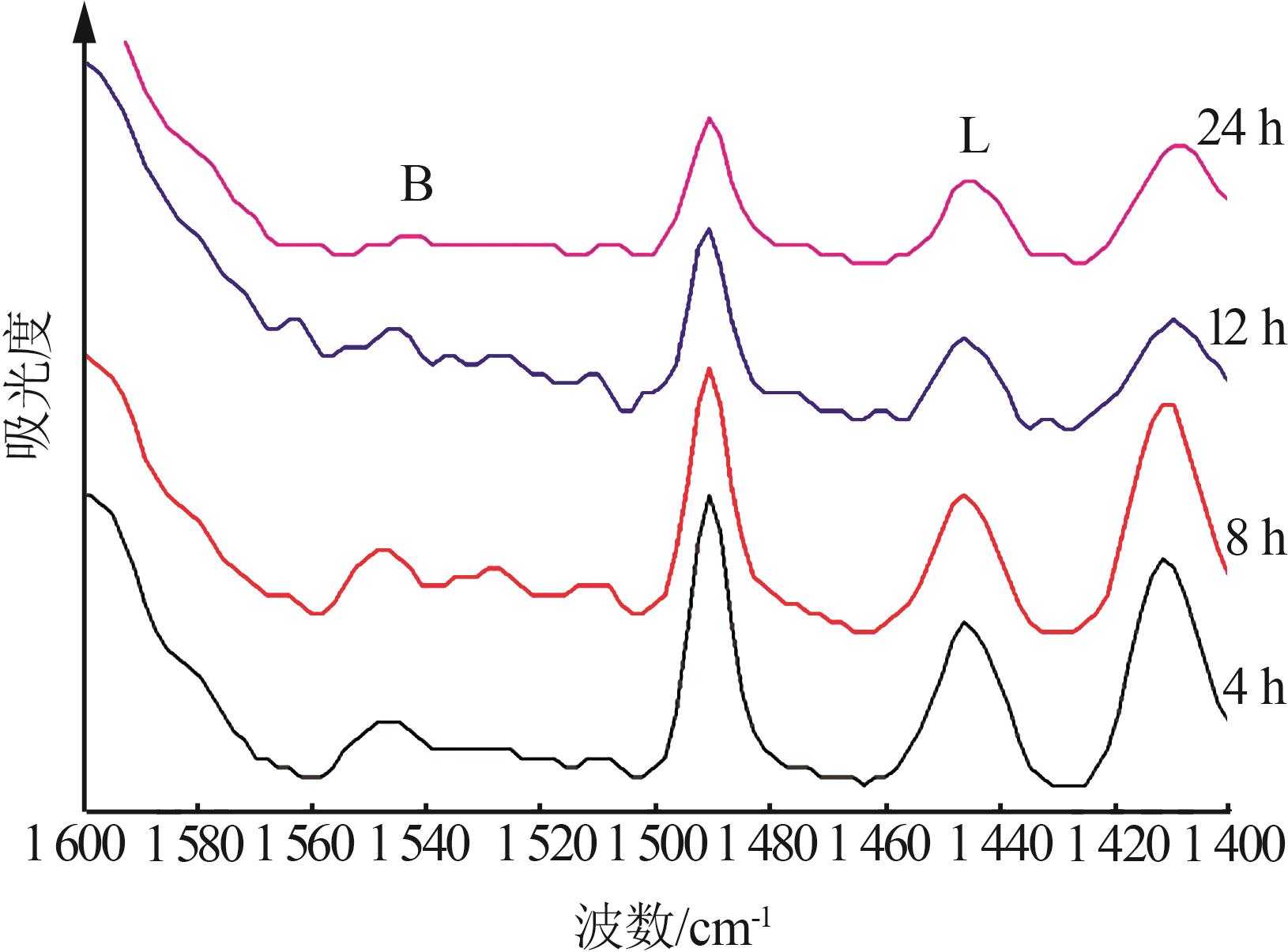

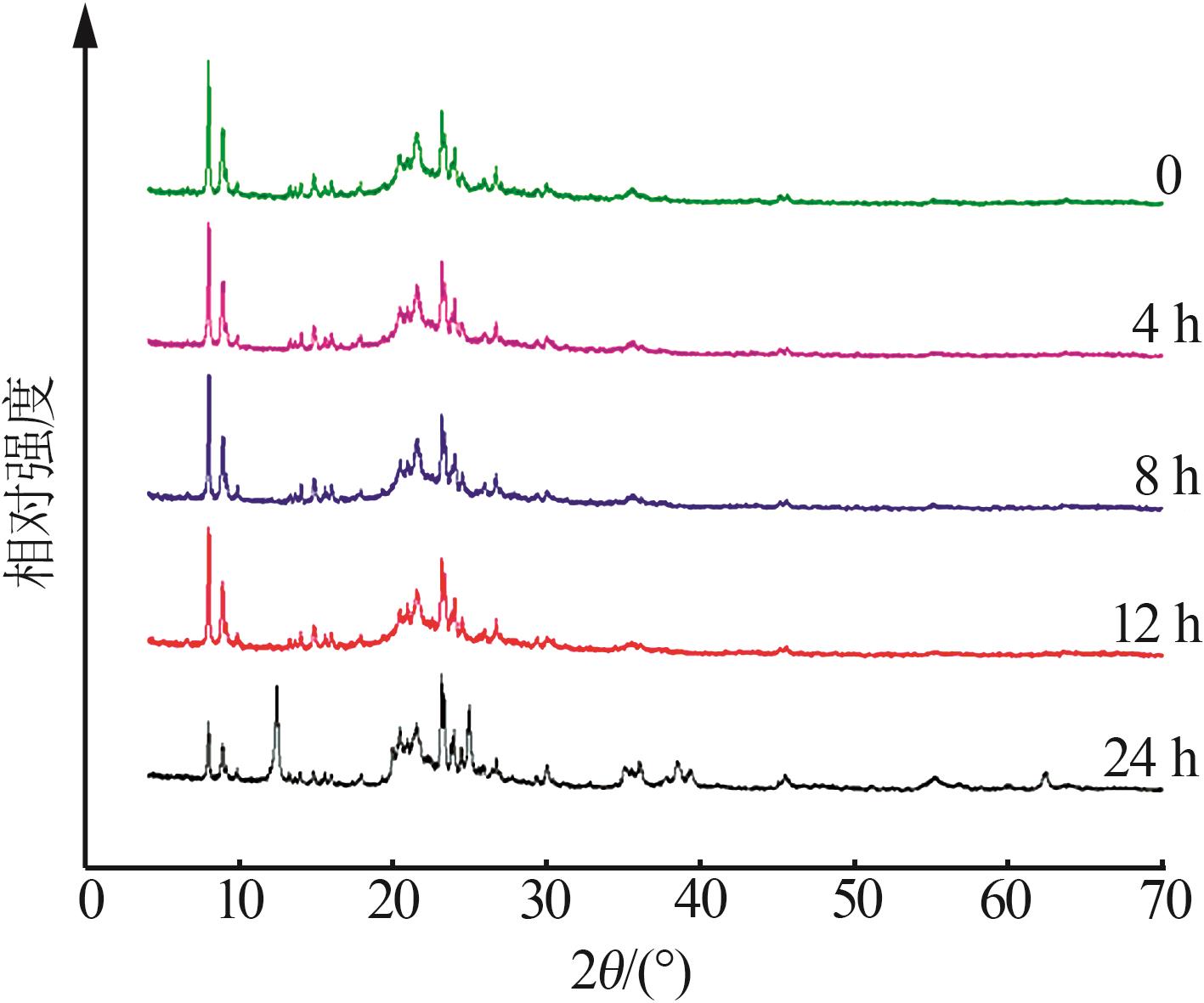

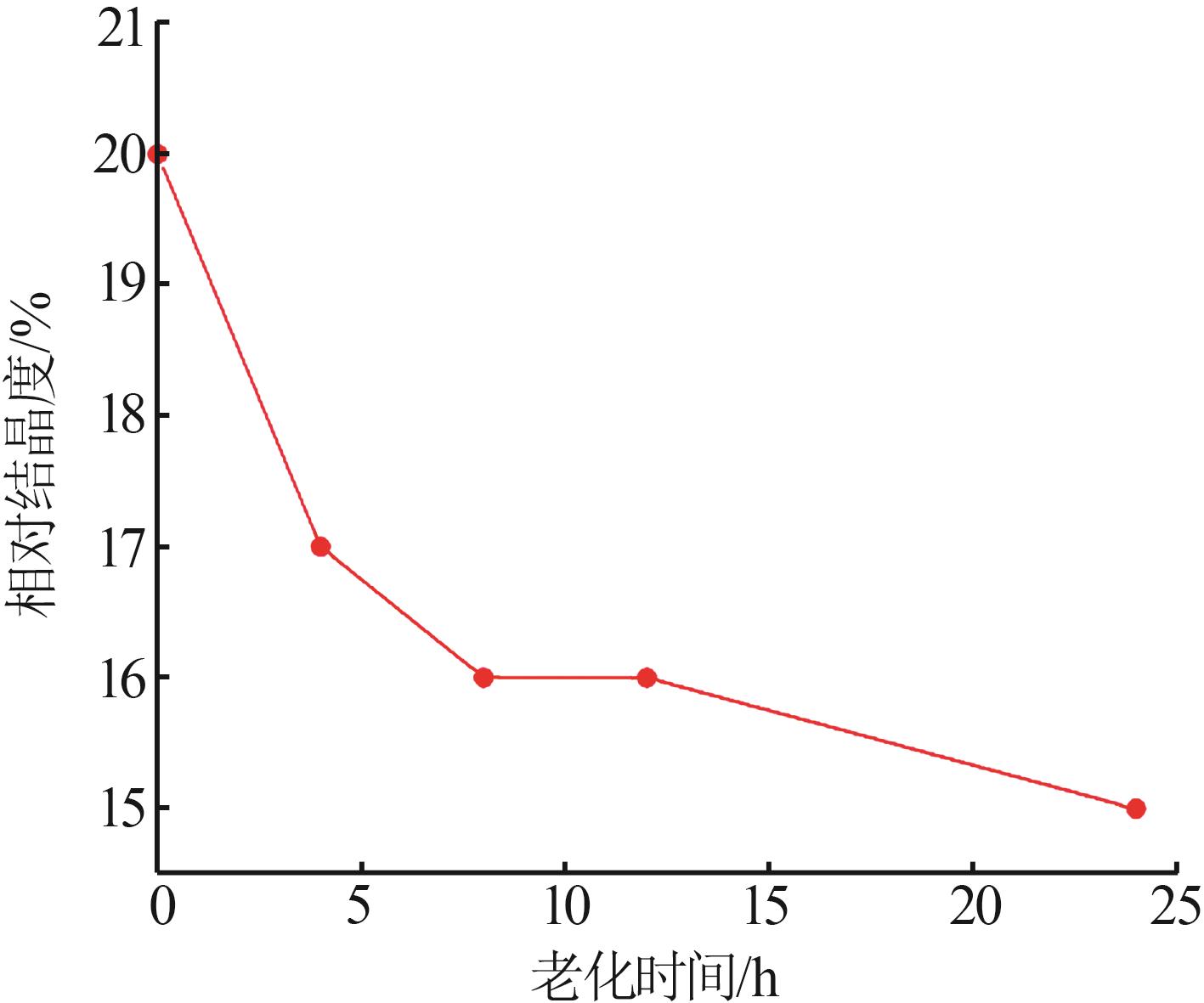

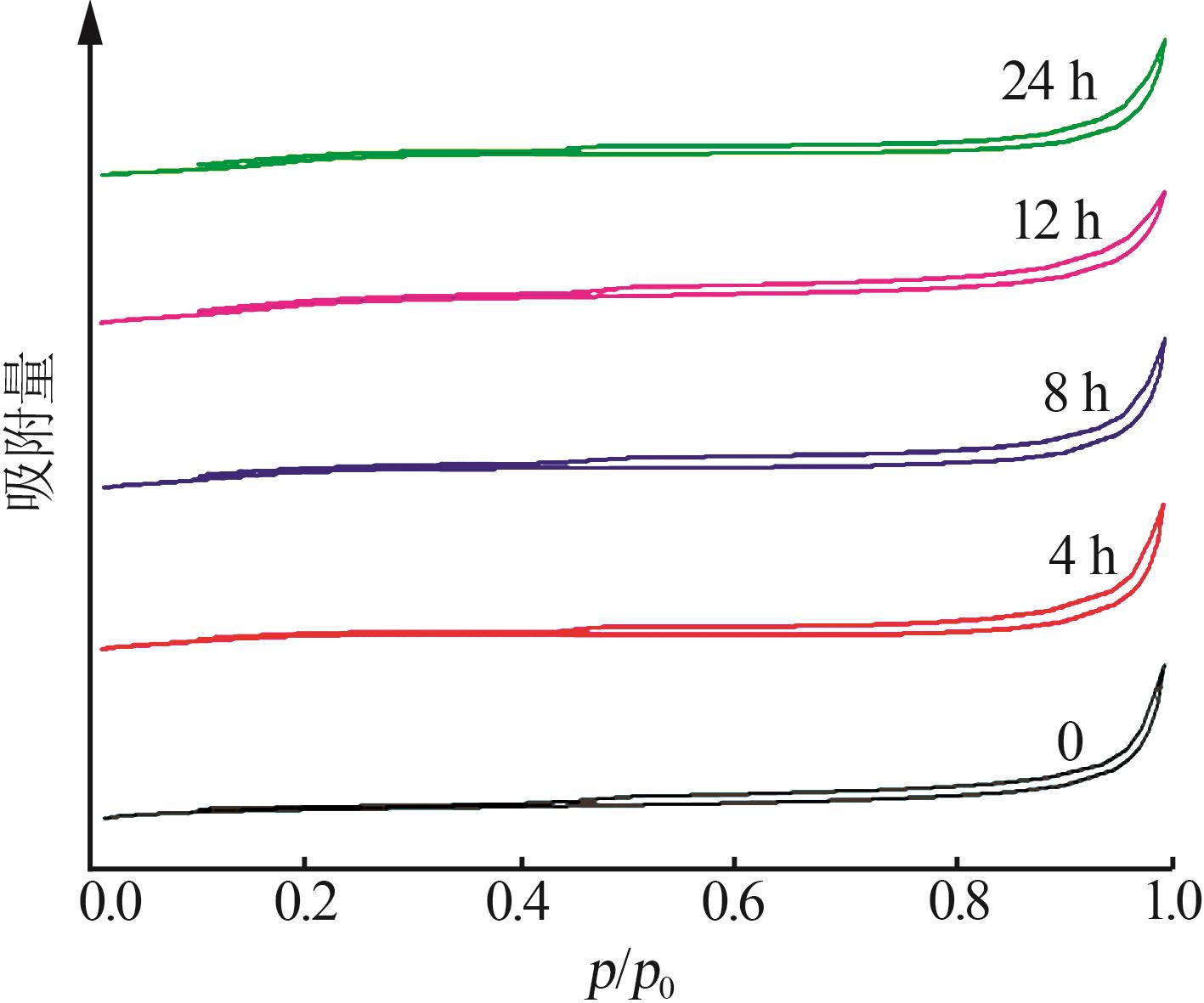

利用固定床老化装置，在水热老化温度为800 ℃、100%水蒸气的常压条件下，对复配的催化裂化增产丙烯助剂分别进行0、4、8、12、24 h水热老化处理，采用X射线衍射仪、N₂吸脱附和吡啶吸附红外光谱等分析方式进行表征，并对老化后的助剂进行了ACE反应评价。结果显示，随着老化时间从0增至24 h，丙烯助剂增产丙烯的增幅由新鲜助剂的7.15%降至老化24 h助剂的4.02%，相对结晶度从20%降低到15%，微孔比表面积从57 m²/g降低到32 m²/g，强L酸/总L酸比由0.33降低到0.16。研究表明，随着老化时间的延长，助剂ZSM-5相对结晶度下降，微孔比表面积下降，强L酸/总L酸比快速下降，均表明丙烯助剂增产丙烯性能的下降主要是由于活性组分ZSM-5分子筛在高温水热条件下结构被破坏。

关键词: 催化裂化, 丙烯助剂, 水热稳定性, 老化时间, ZSM-5

Abstract:

Using a fixed⁃bed aging device，the compounded propylene additives for increasing propylene production in catalytic cracking were subjected to 0，4，8，12 h and 24 h of hydrothermal aging under atmospheric pressure at a hydrothermal aging temperature of 800 ℃ and 100% water vapor，respectively，and the aging additives were evaluated for their ACE responses using X-ray diffractometry，N₂ adsorption-desorption and pyridine adsorption infrared spectroscopies for the characterization of the aging additives.The results showed that as the aging time increased from 0 h to 24 h，the increase in propylene production of the propylene additives was decreased from 7.15% for the fresh additives to 4.02% for the aged 24 h additives，the relative crystallinity was decreased from 20% to 15%，the microporous surface area was decreased from 57 m²/g to 32 m²/g，and the ratio of strong L-acid/total L-acid was decreased from 0.33 to 0.16.The study showed that with the extension of aging time，the relative crystallinity of additive ZSM-5 was decreased，the microporous specific surface area was decreased，and the ratio of strong L-acid/total L-acid was decreased rapidly，all of which indicated that the decrease in the propylene production enhancement performance of the propylene additives was mainly due to the structural damage of the active component，ZSM-5 molecular sieve，under the condition of high temperature and hydrothermal heat.

Key words: catalytic cracking, propylene additive, hydrothermal stability, aging time, ZSM-5

中图分类号:

O643

赵鸣芝, 段宏昌, 孙雪芹, 吕鹏刚, 李雪礼, 刘涛, 曹庚振. 水热老化对增产丙烯助剂性能影响的研究[J]. 无机盐工业, 2024, 56(7): 55-60.

ZHAO Mingzhi, DUAN Hongchang, SUN Xueqin, LÜ Penggang, LI Xueli, LIU Tao, CAO Gengzhen. Study on effect of hydrothermal aging on physicochemical properties of propylene additives[J]. Inorganic Chemicals Industry, 2024, 56(7): 55-60.

图/表 14

表1

表2

表3

表4

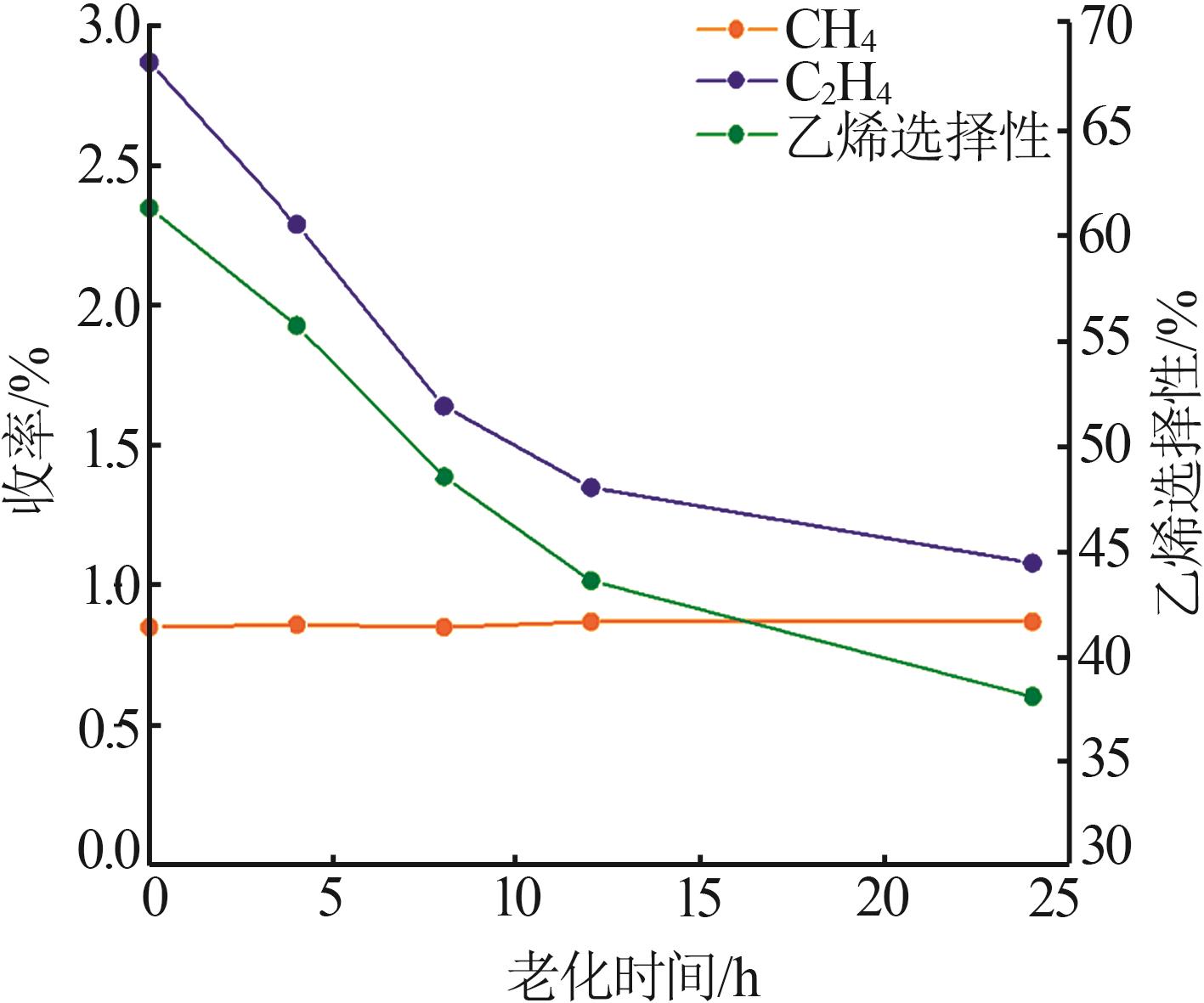

图1

图2

图3

图4

表5

图5

表6

图6

图7

图8

参考文献 21

1	ALOTIBI M F， ALSHAMMARI B A， ALOTAIBI M H，et al.ZSM-5 zeolite based additive in FCC process：A review on modifications for improving propylene production［J］.Catalysis Surveys from Asia，2020，24（1）：1-10.
2	何立柱，郑云锋，杨玉峰，等.多产丙烯高辛烷值助剂LHP-A的工业应用［J］.石化技术与应用，2020，38（4）：255-258.
	HE Lizhu， ZHENG Yunfeng， YANG Yufeng，et al.Industrial application of propylene maximizing and high octane number additive LHP-A［J］.Petrochemical Technology & Application，2020，38（4）：255-258.
3	VELTHOEN M E Z， PAIONI A L， TEUNE I E，et al.Matrix effects in a fluid catalytic cracking catalyst particle：Influence on structure，acidity，and accessibility［J］.Chemistry，2020，26（52）：11995-12009.
4	陈永利，陈浩，郭振宇.丙烯产业发展现状及趋势分析［J］.炼油技术与工程，2019，49（12）：1-5.
	CHEN Yongli， CHEN Hao， GUO Zhenyu.Present situation and trend analysis of propylene industry［J］.Petroleum Refinery Engineering，2019，49（12）：1-5.
5	高明军，王涛，郭卡莉，等.ZSM-5分子筛母液回用及晶貌对其催化裂解性能的影响［J］.现代化工，2023，43（3）：203-208.
	GAO Mingjun， WANG Tao， GUO Kali，et al.Influence of mother liquor reuse and crystal morphology of ZSM-5 molecular sieve on its catalytic cracking performance［J］.Modern Chemical Industry，2023，43（3）：203-208.
6	KONNO H， OHNAKA R， NISHIMURA J I，et al.Kinetics of the catalytic cracking of naphtha over ZSM-5 zeolite：Effect of reduced crystal size on the reaction of naphthenes［J］.Catalysis Science & Technology，2014，4（12）：4265-4273.
7	王晓兰.催化裂化增产丙烯助剂经济效益分析［J］.炼油技术与工程，2005，35（6）：34-35.
	WANG Xiaolan.Economical benefits analysis for the assistant increasing propene yield of FCC unit［J］.Petroleum Refinery Engineering，2005，35（6）：34-35.
8	吕鹏刚，刘涛，叶行，等.FCC工艺中提升增产丙烯助剂性能研究进展［J］.化工进展，2022，41（1）：210-220.
	Penggang LYU， LIU Tao， YE Hang，et al.Advances in improving the performance of additives for increasing propylene production in FCC process［J］.Chemical Industry and Engineering Progress，2022，41（1）：210-220.
9	HUSSAIN A I， AITANI A M， KUBŮ M，et al.Catalytic cracking of Arabian light VGO over novel zeolites as FCC catalyst additives for maximizing propylene yield［J］.Fuel，2016，167：226-239.
10	刘倩倩，任飞，朱玉霞.循环污染老化法模拟FCC平衡剂金属年龄分布［J］.石油炼制与化工，2018，49（5）：55-59.
	LIU Qianqian， REN Fei， ZHU Yuxia.Recycling metal contamination and aging method for simulating metal age distribution of FCC equilibrium catalyst［J］.Petroleum Processing and Petrochemicals，2018，49（5）：55-59.
11	DENTON P， CHAJAR Z， BAINIER-DAVIAS N，et al.Selective reduction of nitrogen oxide with hydrocarbons and hydrothermal aging of Cu-ZSM-5 catalysts［J］.Studies in Surface Science & Catalysis，1998，116：335-345.
12	LIU Zhongqing， WANG Yimeng， FU Jun，et al.Highly efficient synthesis of zeolite MCM-22 under static hydrothermal crystallization conditions［J］.Chinese Journal of Catalysis，2002，23（5）：439-442.
13	王达锐，孙洪敏，薛明伟，等.微波法高效合成全结晶ZSM-5分子筛催化剂及其催化性能［J］.化工进展，2023，42（7）：3582-3588.
	WANG Darui， SUN Hongmin， XUE Mingwei，et al.Efficient synthesis of fully crystalline ZSM-5 zeolite catalyst by microwave method and its catalytic performance［J］.Chemical Industry and Engineering Progress，2023，42（7）：3582-3588.
14	包立业.ZSM-5分子筛芳构化功能的水热稳定性研究［D］.北京：中国石油大学（北京），2017.
	BAO Liye.Study on hydrothermal stability of ZSM-5 zeolite for aromatization［D］.Beijing：China University of Petroleum（Beijing），2017.
15	魏艳飞，管斌，吴星泽，等.水热老化温度和时长对Cu-SSZ-13分子筛催化剂性能和理化特性影响的研究［J］.内燃机工程，2022，43（4）：100-108.
	WEI Yanfei， GUAN Bin， WU Xingze，et al.Study on the influence of hydrothermal aging temperature and time on the performance and physical and chemical characteristics of Cu-SSZ-13 molecular sieve catalyst［J］.Chinese Internal Combustion Engine Engineering，2022，43（4）：100-108.
16	宋绍彤，李天舒，鞠雅娜，等.不同硅/铝比La/ZSM-5分子筛对催化裂化轻汽油异构化/芳构化性能的影响［J］.石油学报（石油加工），2022，38（3）：553-563.
	SONG Shaotong， LI Tianshu， JU Yana，et al.Effect of La/ZSM-5 zeolites with different SiO₂/Al₂O₃ ratios on the isomerization/aromatization performance of FCC light gasoline［J］.Acta Petrolei Sinica（Petroleum Processing Section），2022，38（3）：553-563.
17	任杰，任勇默，袁海宽.催化裂化再生器中平衡催化剂年龄分布及水热失活模拟［J］.计算机与应用化学，2015，32（9）：1099-1103.
	REN Jie， REN Yongmo， YUAN Haikuan.Mathematical simulations of age distribution and hydrothermal deactivation for equilibrium catalyst in regenerator of catalytic cracking unit［J］.Computers and Applied Chemistry，2015，32（9）：1099-1103.
18	侯硕旻，段宏昌，郭静静，等.磷改性ZSM-5及其对催化裂化增产丙烯的影响［J］.石油炼制与化工，2022，53（10）：58- 65.
	HOU Shuomin， DUAN Hongchang， GUO Jingjing，et al.Effect of phosphorus modification on the ZSM-5 zeolite for increasing propylene production in FCC unit［J］.Petroleum Processing and Petrochemicals，2022，53（10）：58-65.
19	PONCELET G.An infrared study of the surface acidity of Germanic near⁃faujasite zeolite by pyridine adsorption［J］.Journal of Catalysis，1978，52（2）：321-331.
20	LEE J S， BOUDART M. In situ carburization of metallic molybdenum during catalytic reactions of carbon⁃containing gases［J］.Catalysis Letters，1993，20（1）：97-106.
21	崔守业，许友好，刘新林.不同老化时间催化裂化催化剂上加氢蜡油反应性能［J］.石油炼制与化工，2020，51（7）：27-32.
	CUI Shouye， XU Youhao， LIU Xinlin.Reaction performance of hydrogenation VGO on catalytic cracking catalysts with different aging time［J］.Petroleum Processing and Petrochemicals，2020，51（7）：27-32.

编号	转化率/ %	产物分布/%												轻收/ %	总液收/%	丙烯选择性/%
		干气			液化气					汽油	柴油	重油	焦炭
		H₂	CH₄	C₂H₄	C3	C3=	n-C4	i-C4	C4=	汽油	柴油	重油	焦炭
主剂+助剂-1	82.47	0.07	0.85	2.87	2.29	14.00	1.29	6.53	11.86	35.79	11.91	5.62	6.03	47.7	83.67	38.92
主剂+助剂-2	82.87	0.06	0.86	2.29	2.05	13.62	1.26	6.51	11.95	37.29	11.59	5.54	6.08	48.88	84.27	38.49
主剂+助剂-3	82.32	0.06	0.85	1.64	1.84	12.62	1.18	6.10	11.70	39.55	12.13	5.55	5.96	51.68	85.11	37.75
主剂+助剂-4	82.29	0.06	0.87	1.35	1.74	11.94	1.16	5.96	11.35	41.90	12.17	5.54	5.95	53.26	85.41	37.14
主剂+助剂-5	82.04	0.06	0.87	1.08	1.6	10.87	1.12	5.68	11.04	42.95	12.12	5.84	5.94	55.07	85.38	35.86
主剂	83.91	0.06	1.01	0.73	1.36	6.85	1.21	5.31	8.59	51.51	11.28	4.81	6.37	62.79	86.11	29.37

样品	总比表面积/ （m²·g^-1）	微孔比表面积/（m²·g^-1）	总孔体积/ （cm³·g^-1）	微孔体积/ （cm³·g^-1）
助剂-1	72	57	0.06	0.03
助剂-2	78	53	0.09	0.03
助剂-3	75	38	0.09	0.02
助剂-4	86	36	0.08	0.02
助剂-5	78	32	0.08	0.02

样品	酸量/（μmol·g^-1）
	150 ℃				350 ℃
	B酸	L酸	B+L	B/L	B酸	L酸	B+L	B/L
助剂-2	16	31	47	0.5	13	15	28	0.9
助剂-3	13	26	39	0.5	13	6	19	2.1
助剂-4	8	22	30	0.3	3	5	8	0.6
助剂-5	3	16	19	0.2	0	3	3	0.0
