以酸解正硅酸乙酯为硅源合成ZSM-5分子筛的过程调控

doi:10.11962/1006-4990.2019-0444

无机盐工业 ›› 2020, Vol. 52 ›› Issue (7): 88-93.doi: 10.11962/1006-4990.2019-0444

以酸解正硅酸乙酯为硅源合成ZSM-5分子筛的过程调控

陈彦广^1,²,韩彤^1,²,张亚男^1,²,杨秀琪^1,²,韩洪晶^1,²,王皓^1,²

1.东北石油大学化学化工学院,黑龙江大庆 163318
2.黑龙江省石油与天然气化工省重点实验室

收稿日期:2020-01-26 出版日期:2020-07-10 发布日期:2020-07-13
作者简介:陈彦广（1977— ）,男,博士,教授,研究方向为催化材料制备过程调控及能源催化转化利用;E-mail: ygchen79310@126.com。
基金资助:
国家自然科学基金(51674089);国家自然科学基金(21908021);黑龙江省杰出青年科学基金(JC2018002);黑龙江省博士后科研发展基金(LBH-Q16037);东北石油大学研究生创新计划项目(JYCX-CX03-2018)

Process regulation of ZSM-5 zeolite synthesis from hydrolyzed tetraethyl orthosilicate as silicon source in acidic medium

Chen Yanguang^1,²,Han Tong^1,²,Zhang Yanan^1,²,Yang Xiuqi^1,²,Han Hongjing^1,²,Wang Hao^1,²

1.College of Chemistry and Chemical Engineering,Northeast Petroleum University,Daqing 163318,China
2.Heilongjiang Provincial Key Laboratory of Oil and Gas Chemical Technology

Received:2020-01-26 Published:2020-07-10 Online:2020-07-13

摘要/Abstract

摘要：

正硅酸乙酯（TEOS）作为合成ZSM-5分子筛的常用硅源,其在不同酸碱介质中水解的前驱体聚合状态对ZSM-5分子筛的粒径和孔径分布具有调控作用。以酸性介质TEOS水解缩合的前驱体为硅源,在水热条件下合成ZSM-5分子筛,并利用XRD、SEM、BET、FI-IR等方法对反应不同阶段的样品进行表征分析。主要考察了水解程度、水解时间、合成过程的pH、晶化温度、晶化时间及模板剂用量对ZSM-5分子筛合成过程的调控,结果表明：以乙醇为共溶剂,以TEOS在硫酸介质pH=2.0时水解20 h的前驱体为硅源,水热合成过程中加入模板剂四丙基氢氧化铵（TPAOH）,铝源为氢氧化铝,180 ℃晶化30 h合成了粒径约为200 nm的ZSM-5分子筛,其比表面积提高了35.6%,平均孔径降低了48.6%。

关键词: 酸解, 水热合成法, ZSM-5分子筛, 正硅酸乙酯

Abstract:

Tetraethyl orthosilicate（TEOS） is usually used as the silicon source for the synthesis of ZSM-5 zeolite.The polymerization state of the precursors hydrolyzed in different acid-base media had a regulatory effect on the grain size and pore size distribution of ZSM-5.The precursor of hydrolysis and condensation of TEOS in acidic medium was used as the silicon source.ZSM-5 was synthesized under hydrothermal conditions,and the samples at different stages during the reaction were characterized by XRD,SEM,BET and FI-IR.The effects of hydrolysis degree,hydrolysis time,pH of synthesis process,crystallization temperature,crystallization time and template dosage on the synthesis of ZSM-5 zeolite were investigated.The results showed that when the ethanol was used as co-solvent,the precursor of TEOS hydrolyzed for 20 h in sulfuric acid medium（pH=2.0） was used as silicon source,tetrapropylammonium hydroxide（TPAOH） was added during the hydrothermal synthesis process,and Al（OH）₃ was used as aluminum source,the ZSM-5 zeolite with the crystal grain size（about 200 nm） was synthesized that crystallized at 180 ℃ for 30 h.The specific surface area of ZSM-5 zeolite was increased by 35.6% and the average pore size was decreased by 48.6%.

Key words: acid hydrolysis, hydrothermal synthesis, ZSM-5 zeolite, tetraethyl orthosilicate

中图分类号:

TQ426.6

陈彦广,韩彤,张亚男,杨秀琪,韩洪晶,王皓. 以酸解正硅酸乙酯为硅源合成ZSM-5分子筛的过程调控[J]. 无机盐工业, 2020, 52(7): 88-93.

Chen Yanguang,Han Tong,Zhang Yanan,Yang Xiuqi,Han Hongjing,Wang Hao. Process regulation of ZSM-5 zeolite synthesis from hydrolyzed tetraethyl orthosilicate as silicon source in acidic medium[J]. Inorganic Chemicals Industry, 2020, 52(7): 88-93.

图/表 8

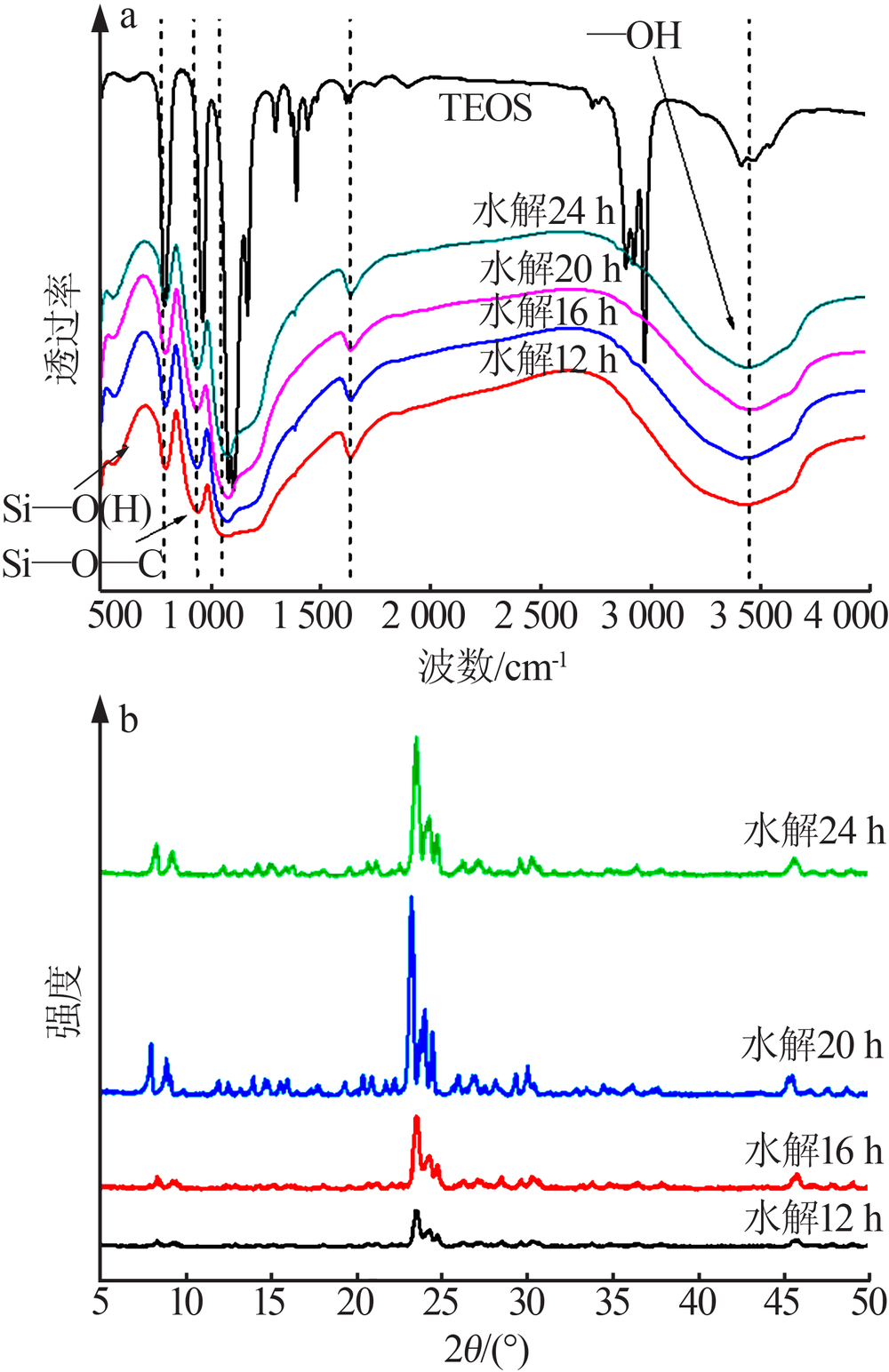

图1

图2

图3

图4

表1

图5

图6

图7

参考文献 16

[1]	李赫咺, 项寿鹤, 吴德明, 等. ZSM-5 沸石分子筛合成的研究[J]. 高等学校化学学报, 1981,2(4):517-519.
[2]	Li D, Xu Y, Ma H, et al. Ionothermal syntheses of transition-metal-substituted aluminophosphate molecular sieves in the presence of tetraalkylammonium hydroxides[J]. Microporous and Mesoporous Materials, 2015,210:125-132.
[3]	詹望成, 郭耘. Co掺杂SAPO-5分子筛制备及其催化氧气氧化环己烷反应性能[J]. 催化学报, 2016,37(2):273-280.
[4]	McCusker L B, Liebau F, Engelhardt G. Nomenclature of structural and compositional characteristics of ordered microporous and mesoporous materials with inorganic hosts[J]. Microporous and Mesoporous Materials, 2003,58(1):3-13.
[5]	史晓杰, 邢侃, 樊红超, 等. ZSM-5分子筛的合成与改性研究进展[J]. 无机盐工业, 2016,48(2):6-8.
[6]	Yue L, He C, Zhang X Y, et al. Catalytic behavior and reaction routes of MEK oxidation over Pd/ZSM-5 and Pd-Ce/ZSM-5 catalysts[J]. Journal of Hazardous Materials, 2013,244:613-620.
[7]	Ramaiah K P, Satyasri D, Sridhar S, et al. Removal of hazardous chlorinated VOCs from aqueous solutions using novel ZSM-5 loaded PDMS/PVDF composite membrane consisting of three hydrophobic layers[J]. Journal of Hazardous Materials, 2013,261:362-371.
[8]	Mohamed R M, Aly H M, El-Shahat M F, et al. Effect of the silica sources on the crystallinity of nanosized ZSM-5 zeolite[J]. Microporous Mesoporous Mater, 2005,79(1/2/3):7-12.
[9]	Tuel A, Taarit Y B. Synjournal of titanium silicalite-1 using hexapropyl-1,6-hexanediammonium ions as templating agent[J]. Zeolites, 1994,14(7):594-599.
[10]	Tan B, Rankin S E. Study of the effects of progressive changes in alkoxysilane structure on sol-gel reactivity[J]. The Journal of Physical Chemistry B, 2006,110(45):22353-22364.
[11]	杨靖, 张建民, 张浩. 酸催化二氧化硅溶胶的制备及稳定性研究[J]. 西安工程科技学院学报, 2007(5):623-627.
[12]	黄伟, 黄英, 余云照. 原硅酸乙酯的非均相水解缩聚[J]. 有机硅材料及应用, 1999(4):3-6.
[13]	王喜贵, 赵慧, 张强, 等. 正硅酸乙酯水解过程的研究进展[J]. 内蒙古石油化工, 2001(3):17-19.
[14]	陈奎, 张天云, 赵宇杰, 等. TEOS的水解[J]. 兰州理工大学学报, 2011,37(3):74-76.
[15]	Sefcik J, McCormick A V. Kinetic and thermodynamic issues in the early stages of sol-gel processes using silicon alkoxides[J]. Catalysis Today, 1997,35(3):205-223.
[16]	Kim J K, Lee H D. Effects of step change of heating source on synjournal of zeolite 4A from coal fly ash[J]. Journal of Industrial & Engineering Chemistry, 2009,15(5):736-742.

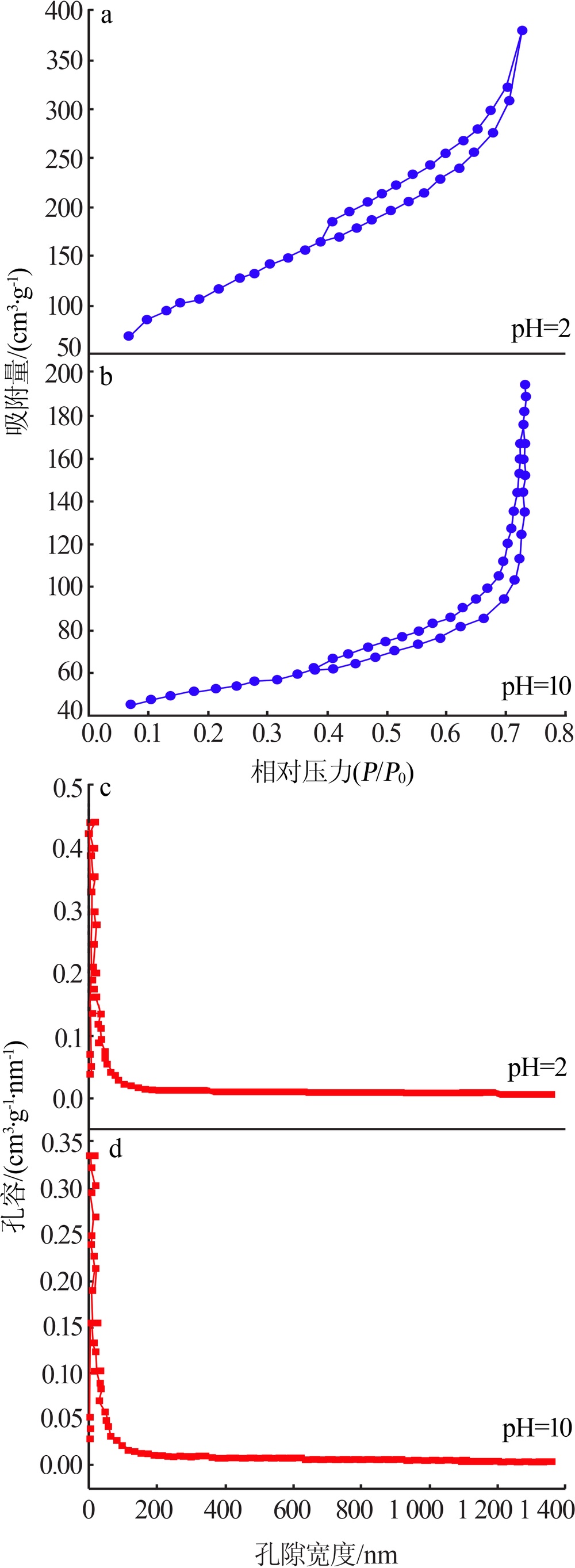

前驱体	BET比表面积/（m²·g^-1）	BJH平均孔径/nm	总孔容/ （cm³·g^-1）
pH=2水解TEOS	373.24	2.44	0.43
pH=10水解TEOS	275.57	4.75	0.35
