含镁铝杂质硫酸氧钛溶液水热水解规律

doi:10.19964/j.issn.1006-4990.2021-0145

摘要/Abstract

摘要：

探究了含镁铝杂质硫酸氧钛溶液[1.0 mol/L TiOSO₄+0.5 mol/L MgSO₄+0.25 mol/L Al₂（SO₄）₃+2.4 mol/L H₂SO₄]的水热水解规律。热力学计算表明：110~150 ℃,加入MgSO₄ 和Al₂（SO₄）₃的总体效应使钛的理论水解率略有降低[150 ℃时,纯硫酸氧钛溶液和含镁铝杂质硫酸氧钛溶液的理论水解率分别为99.8%和99.7%,镁铝杂质分别以MgSO_4（aq）和Al（OH）²⁺为主];升高温度有利于含钛组分水解,从110 ℃升高到150 ℃含镁铝杂质硫酸氧钛溶液的理论水解率由99.1%升高到99.7%。实验结果表明：加入MgSO₄ 和Al₂（SO₄）₃后钛水解率略有降低（150 ℃时,纯硫酸氧钛溶液和含镁铝杂质硫酸氧钛溶液的水解率分别为99.2%和98.3%）,升高温度可显著强化含镁铝杂质硫酸氧钛溶液的水解（110 ℃→150 ℃,68.6%→98.3%）,与热力学计算结果相符。在150 ℃水热反应10 h,可制得原始粒径为100~300 nm、团聚粒径为1~3 μm的不规则状偏钛酸,含钛组分水解率达到98.3%。

关键词: 硫酸氧钛, 水热水解, 硫酸镁, 硫酸铝, 偏钛酸

Abstract:

The rule of hydrothermal hydrolysis of impurity-bearing titanyl sulfate solution containing [1.0 mol/L TiOSO₄+0.5 mol/L MgSO₄+0.25 mol/L Al₂（SO₄）₃+2.4 mol/L H₂SO₄] was studied.Thermodynamic analysis indicated that the presence of MgSO₄ and Al₂（SO₄）₃ （Mg/Al impurities mainly as MgSO_4（aq） and Al（OH）²⁺ at 110~150 ℃） led to the slight decrease of the theoretical hydrolysis ratios of titanium-bearing spices（150 ℃,99.8%→99.7%）,while the increase of temperature favored the hydrolysis of Ti-bearing spices,from 110 ℃ to 150 ℃ leading to the increase of the theoretical hydrolysis ratio of titanium-bearing spices from 99.1% up to 99.7%.The experimental research indicated that the presence of MgSO₄ and Al₂（SO₄）₃ led to the slight decrease of the hydrolysis of Ti-bearing spices（150 ℃,99.2%→98.3%）,and the increase of temperature favored the hydrolysis of Ti-bearing spices（110→150 ℃,68.6%→98.3%）,which was in good agreement with the thermodynamic analysis results.The agglomerated metatitanic acid particles（with a particle size of 1~3 μm） composed of the small primary particles（with a particle size of 100~300 nm） formed and the corresponding hydrolysis ratio of Ti-bearing spices reached up to 98.3% after treating the impurity-bearing titanyl sulfate solution at 150 ℃ for 10 h.

Key words: titanyl sulfate, hydrothermal hydrolysis, magnesium sulfate, aluminum sulfate, metatitanic acid

中图分类号:

TQ134.11

杨卓颖,杨帆,易美桂,向兰. 含镁铝杂质硫酸氧钛溶液水热水解规律[J]. 无机盐工业, 2021, 53(12): 113-116.

YANG Zhuoying,YANG Fan,YI Meigui,XIANG Lan. Rule of hydrothermal hydrolysis of Mg/Al-bearing TiOSO₄ solution[J]. Inorganic Chemicals Industry, 2021, 53(12): 113-116.

图/表 5

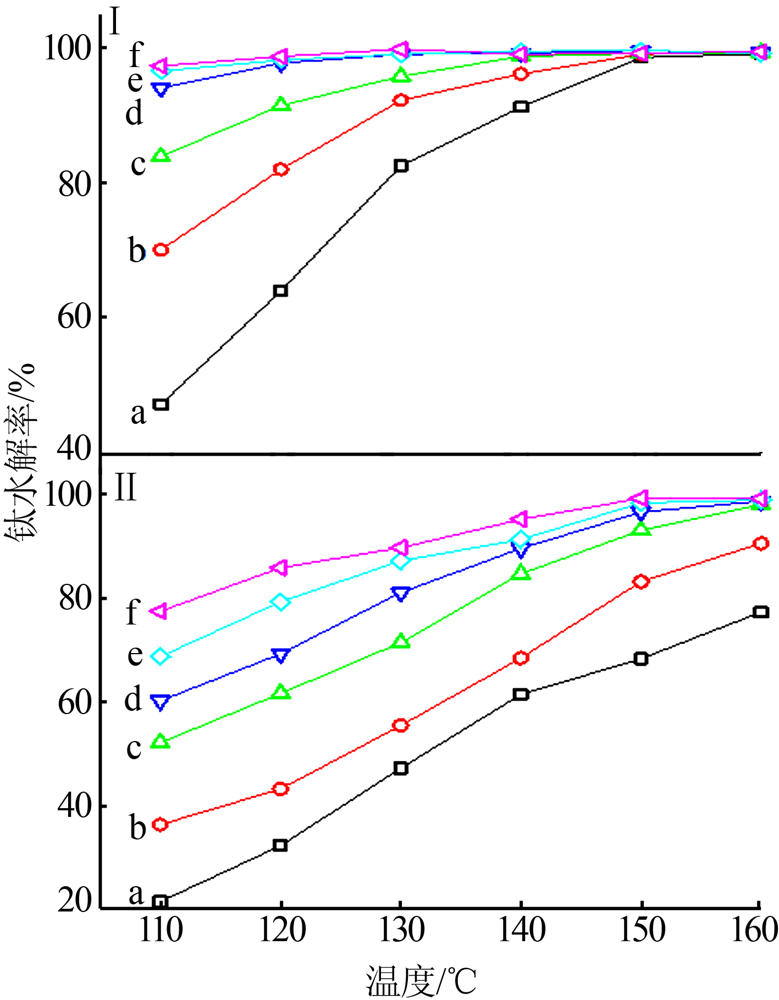

图1

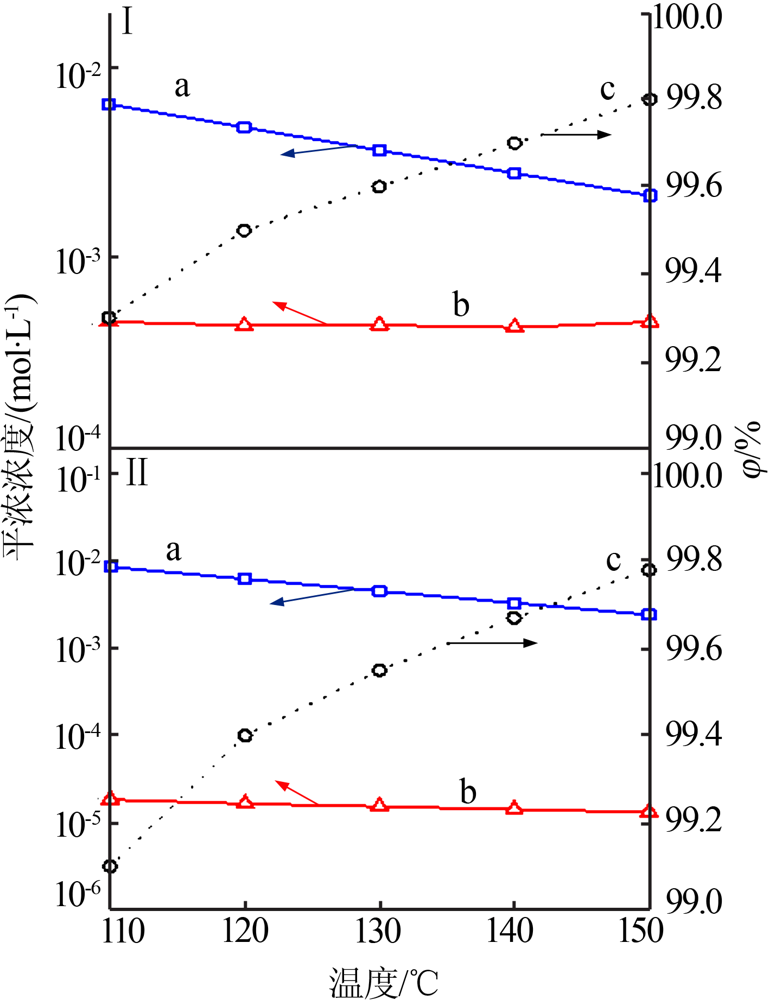

图2

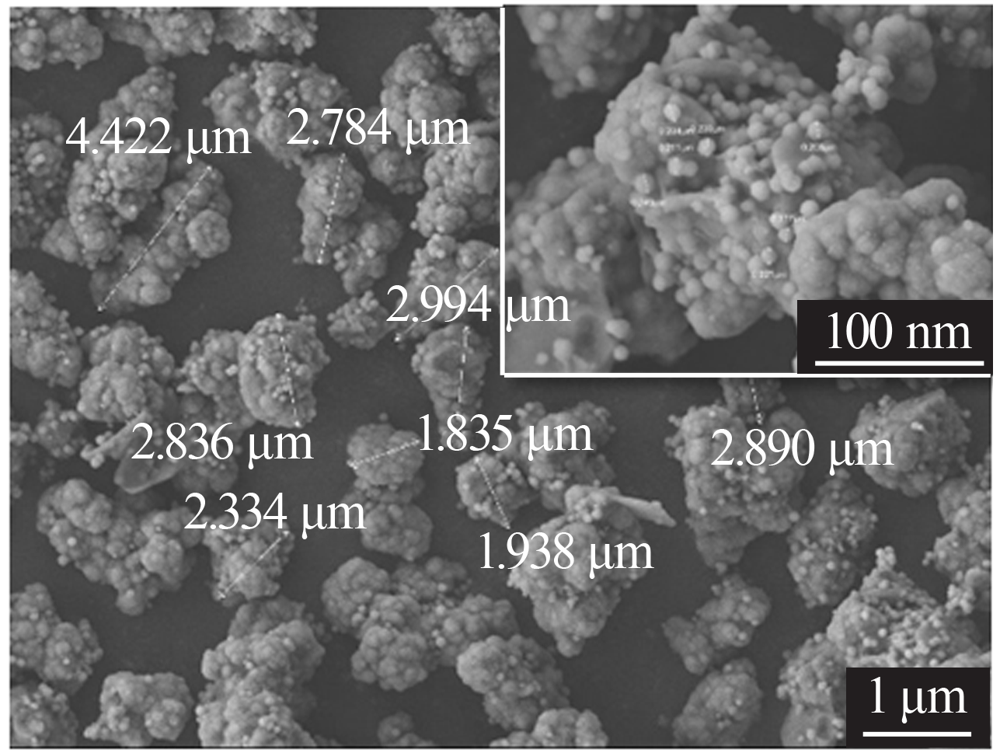

图3

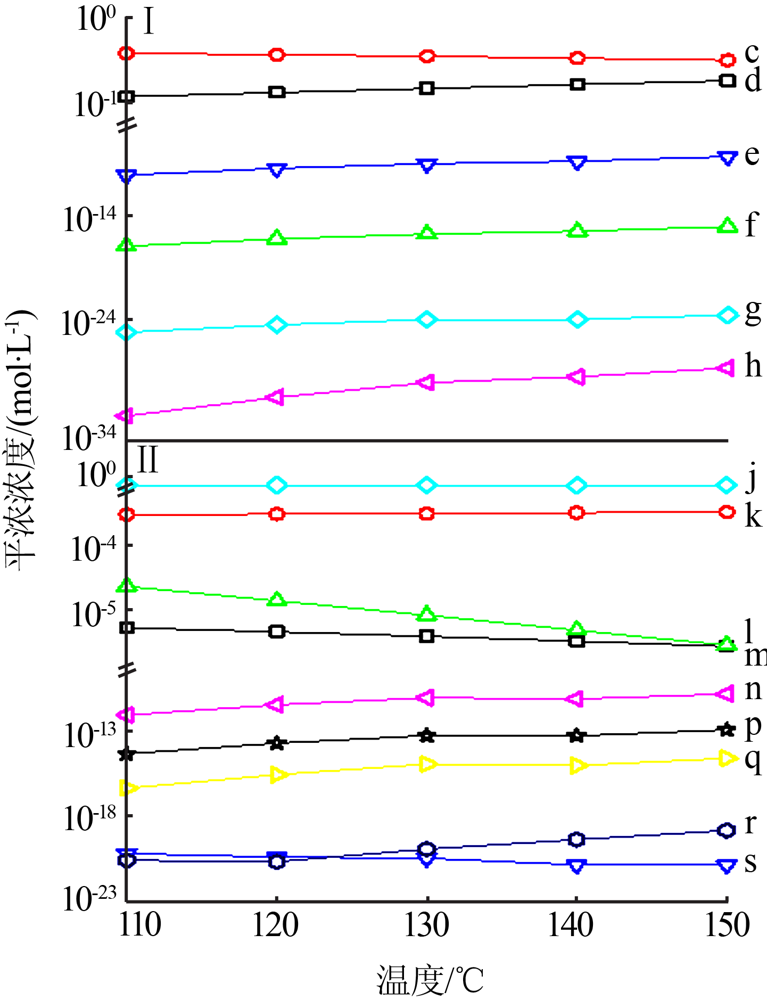

图4

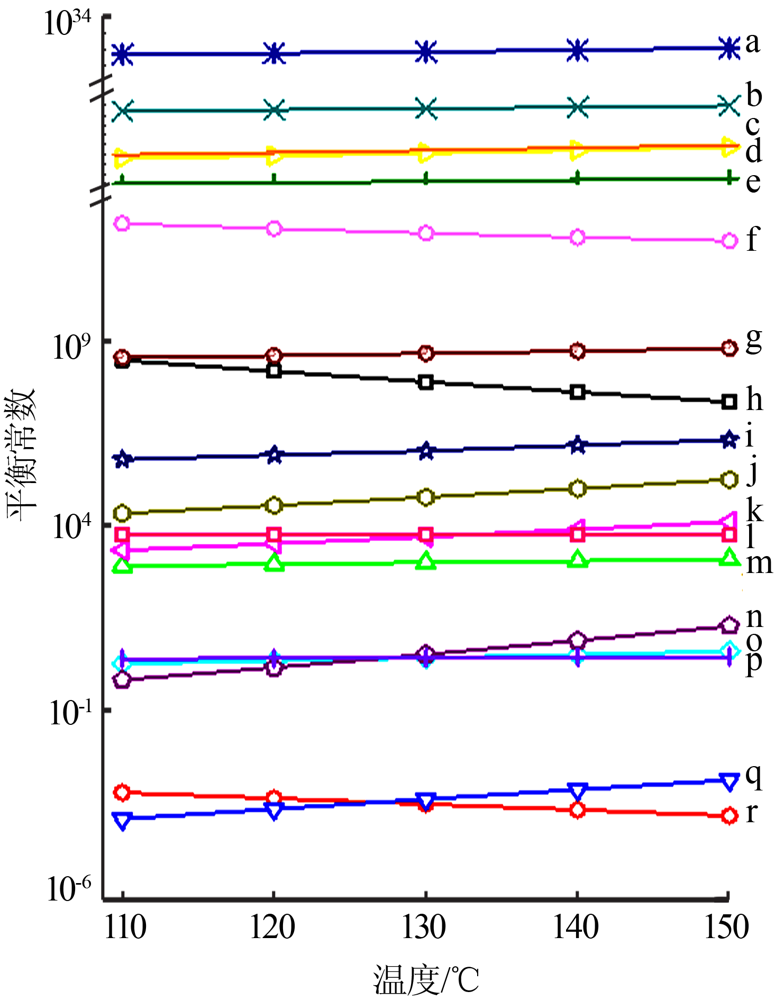

图5

参考文献 23

[1]	刘帅, 张宗旺, 张建良, 等. 高钛型高炉渣钛提取工艺研究现状及发展展望[J]. 中国冶金, 2020, 30(3):1-7.
[2]	吴胜利. 高钛高炉渣综合利用的研究进展[J]. 中国资源综合利用, 2013, 31(2):39-43.
[3]	郝百川, 李子越, 贾东方, 等. 含钛高炉渣的综合利用[J]. 矿产综合利用, 2020(6):1-6.
[4]	黄家旭, 杨仰军, 陆平, 等. 攀钢碳化高炉渣低温氯化试验研究[J]. 钢铁钒钛, 2011, 32(4):12-15,50.
[5]	张利凡, 丁满堂, 何翠萍, 等. 含钛高炉渣火法提钛[J]. 中国资源综合利用, 2020, 38(10):94-96.
[6]	何思祺, 孙红娟, 彭同江, 等. 碱法处理含钛高炉渣的矿相变化及工艺条件探索[J]. 钢铁钒钛, 2015, 36(6):44-50,56.
[7]	李鑫, 于洪浩, 张侯芳, 等. 熔盐高效分解含钛高炉渣制备纳米二氧化钛[J]. 化工学报, 2015, 66(2):827-833.
[8]	BIAN Z Z, FENG Y L, HAO-RAN L I. Extraction of valuable metals from Ti-bearing blast furnace slag using ammonium sulfate pressu- rized pyrolysis-acid leaching processes[J]. Transactions of Nonfer- rous Metals Society of China, 2020, 30(10):2836-2847.
[9]	刘维燥, 胡金鹏, 刘清才, 等. 硫酸铵与钛酸钙焙烧动力学[J]. 化工进展, 2021, 40(8):4624-4630.
[10]	HE S, PENG T, SUN H. Titanium recovery from Ti-bearing blast furnace slag by alkali calcination and acidolysis[J]. JOM, 2019, 71(9):3196-3201.
[11]	曹洪杨, 付念新, 康常波, 等. 改性含钛高炉渣的盐酸加压浸出[J]. 矿产综合利用, 2008(4):11-14.
[12]	熊瑶, 李春, 梁斌, 等. 盐酸浸出自然冷却含钛高炉渣[J]. 中国有色金属学报, 2008, 18(3):557-563.
[13]	熊瑶, 梁斌, 李春. 自然冷却含钛高炉渣中钛的提取与分离[J]. 过程工程学报, 2008, 8(6):1092-1097.
[14]	薛鑫, 李万博, 王建伟, 等. 含钛高炉渣钛提取中酸解率影响因素的研究[J]. 金属矿山, 2009(3):178-181.
[15]	陈启福, 张燕秋, 方民宪, 等. 攀钢高炉渣提取二氧化钛及三氧化二钪的研究[J]. 钢铁钒钛, 1991, 12(3):30-35.
[16]	YANG Zhuoying, YANG Fan, YI Meigui, et al. Estimation of reac- tion heat in Ti-bearing blast furnace slag-sulfuric acid system based on mechanical mixture model[J]. Mining Metallurgy & Ex- ploration, 2021, 38(3):1-6.
[17]	刘晓华, 隋智通. 钛渣酸解液制取水合TiO₂及杂质行为研究[J]. 矿产综合利用, 2005(6):12-16.
[18]	彭兵, 易文质, 彭及, 等. 复杂硫酸盐溶液体系水解制取钛白的热力学研究[J]. 湖南有色金属, 1997(2):47-48.
[19]	陈朝华, 刘长河. 钛白粉生产及应用技术[M]. 北京: 化学工业出版社, 2006.
[20]	裴润. 硫酸法钛白生产[M]. 北京: 化学工业出版社, 1982.
[21]	张益都. 硫酸法钛白粉生产技术创新[M]. 北京: 化学工业出版社, 2010.
[22]	叶大伦. 实用无机物热力学数据手册[J]. 北京: 冶金工业出版社, 1981.
[23]	J.A.迪安. 兰氏化学手册[M]. 魏俊发译.2版.北京: 科学出版社, 2003.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
