利用含锰硅胶低温制备钾水玻璃

doi:10.19964/j.issn.1006-4990.2021-0478

摘要/Abstract

摘要：

以含锰硅胶副产品为原料，通过活化-氧化法将含锰硅胶制备成钾水玻璃溶液的同时去除了溶液中锰离子。将在100 ℃下活化2 h的含锰硅胶与工业氢氧化钾、去离子水于反应釜混合，65 ℃下将混合物搅拌 10 min成浆。1 h内匀速加入工业过氧化氢溶液，继续反应30 min，反应完成。过滤后得到质量分数为15%~26%、硅钾氧化物物质的量比（硅钾比）为0.8~1.5、Mn质量分数<5×10^-5的无色透明且可快速固液分离的钾水玻璃溶液与含锰氧化物滤渣。通过X射线衍射（XRD）对滤渣进行物相分析，发现滤渣中二氧化锰质量分数为76.3%、八氧化五锰质量分数为23.7%。该项工作不仅解决了副产含锰硅胶综合利用难题，同时实现了锰、硅资源的循环利用。

关键词: 含锰硅胶, 钾水玻璃溶液, 低温, 脱锰

Abstract:

Using manganese-containing silica gel by?product as raw material，manganese?containing silica gel was prepared to potassium water glass solution by activation oxidation method，and manganese ions in the solution were removed at the same time.The manganese?containing silica gel activated at 100 ℃ for 2 h was mixed with industrial potassium hydroxide and deionized water in a reaction kettle.The mixture was stirred to form a slurry in 10 min at 65 ℃.The industrial hydrogen peroxide solution was added into reaction kettle within 1 h at a constant speed，and the reaction was completed after 30 min.The colorless，transparent and capable of rapid solid?liquid separation potassium water glass solution with mass fraction of 15%~26%，modulus of 0.8~1.5，and Mn of less than 5×10^-5 and MnO _x filter residue were obtained.The phase analysis of the filter residue detected by XRD.It was found that the content of MnO₂ and Mn₅O₈ in the filter residue were 76.3% and 23.7%.This work not only solved the problem of comprehensive utilization of by?product manganese?containing silica gel，but also realized the recycling of manganese and silicon resources.

Key words: manganese?containing silica, potassium water glass, low temperature, manganese removal

中图分类号:

TQ127.2

张吉,宁延生,郭西凤,朱建平,王阔. 利用含锰硅胶低温制备钾水玻璃[J]. 无机盐工业, 2022, 54(5): 126-130.

ZHANG Ji,NING Yansheng,GUO Xifeng,ZHU Jianping,WANG Kuo. Preparation of potassium water glass using manganese?containing silica gel at low temperature[J]. Inorganic Chemicals Industry, 2022, 54(5): 126-130.

图/表 8

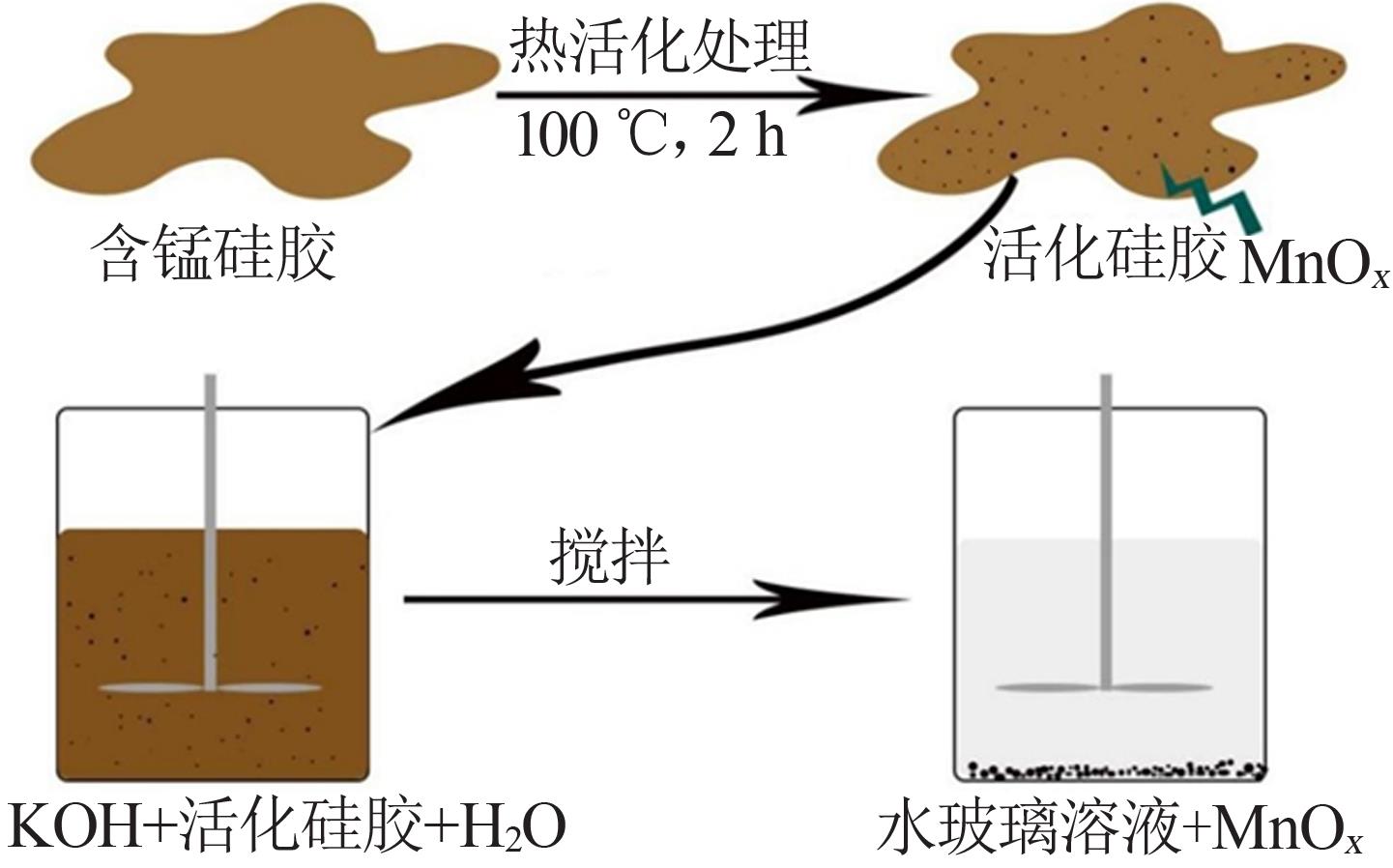

图1

表1

表2

表3

表4

表5

表6

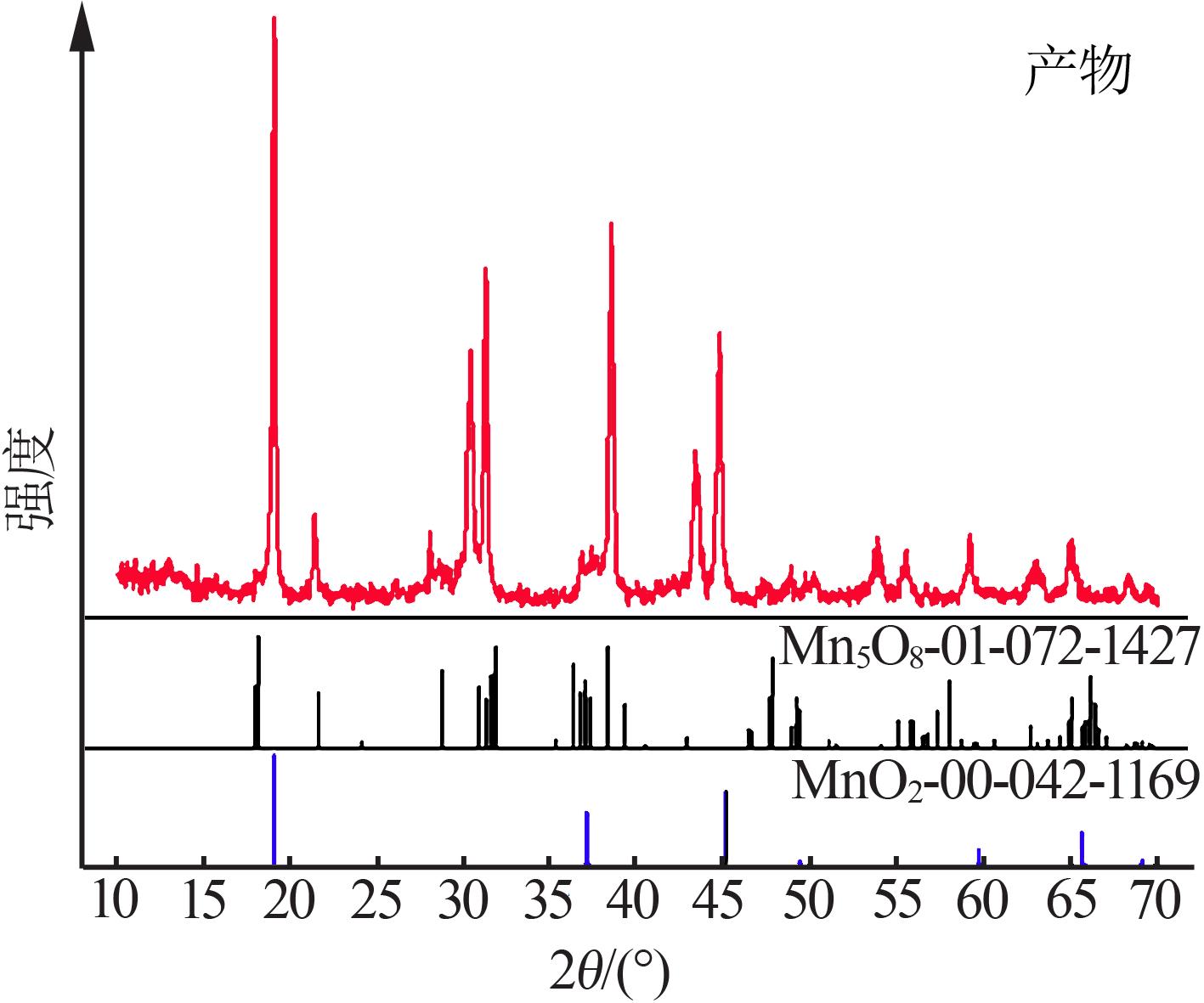

图2

参考文献 15

1	李勇辉，明大增，李志祥，等.磷肥副产硅胶综合利用新进展［J］.磷肥与复肥，2011，26（3）：50-52.
	LI Yonghui， MING Dazeng， LI Zhixiang，et al.New progress in comprehensive utilization of by⁃product silica gel from phosphate fertilizer production［J］.Phosphate & Compound Fertilizer，2011，26（3）：50-52.
2	宁延生.磷肥工业副产含氟硅胶的综合利用［J］.磷肥与复肥，1994，9（1）：70-73.
	NING Yansheng.Comprehensive utilization of fluorine⁃containing silica gel of by⁃product of phosphate fertilizer industry［J］.Phosphate & Compound Fertilizer，1994，9（1）：70-73.
3	吴立群，梁雪松，梅毅，等.湿法磷酸副产物氟硅酸制白炭黑连续工艺研究［J］.无机盐工业，2012，44（1）：55-56.
	WU Liqun， LIANG Xuesong， MEI Yi，et al.Study on continuous technology of silica white using by⁃product fluosilicic acid from wet⁃process phosphoric acid［J］.Inorganic Chemicals Industry，2012，44（1）：55-56.
4	明大增，李志祥，唐锦近，等.一种用含氟硅胶生产五水偏硅酸钠的方法：中国.101327932A［P］.2008-12-24.
	MING Dazeng， LI Zhixiang， TANG Jinjin，et al.A method for producing sodium metasilicate pentahydrate with fluorine⁃containing silica gel：CN，101327932A［P］.2008-12-24.
5	白瑞瑜，陆凤英，刘松林，等.一种含氟硅胶制备白炭黑的方法：中国，101462726A［P］.2009-01-14.
	BAI Ruiyu， Lu Fengying， LIU Songlin，et al.A method for preparing silica with fluorine⁃containing silica gel：CN，101462726A［P］ 2009-01-14.
6	韩建军，刘海霞，王建萍，等.磷肥副产物制备轮胎级白炭黑工艺研究［J］.无机盐工业，2017，49（3）：37-39，64.
	HAN Jianjun， LIU Haixia， WANG Jianping，et al.Study on preparation process of tire grade silica white with by⁃product of phosphate fertilizer［J］.Inorganic Chemicals Industry，2017，49（3）：37-39，64.
7	李伟.湿法水玻璃生产工艺［J］.铸造工程，2014（4）：49-51.
	LI Wei.Wet manufacturing process for water glass［J］.Foundry Engineering，2014（4）：49-51.
8	CHENG Ya， ZHANG Yongzhi， XIONG Weiyao，et al.Simultaneous removal of tetracycline and manganese（Ⅱ） ions from groundwater using manganese oxide filters：Efficiency and mechanisms［J］.Journal of Water Process Engineering，2021，42.Doi：10.1016/j. jwpe.2021.102158 .
9	CHENG Ya， XIONG Weiyao， HUANG Tinglin.Catalytic oxidation removal of manganese from groundwater by iron⁃manganese co⁃oxide filter films under anaerobic conditions［J］.Science of the Total Environment，2020，737.Doi：10.1016/j.scitotenv.2020.139525 .
10	王百年，阳春娇，宛强，等.由低模数水玻璃制备纳米白炭黑的分散剂筛选［J］.硅酸盐通报，2019，38（3）：911-917.
	WANG Bainian， YANG Chunjiao， WAN Qiang，et al.Selection of dispersant for preparation of nano⁃silica from low modulus water glass［J］.Bulletin of the Chinese Ceramic Society，2019，38（3）：911-917.
11	ALLAM E A， EL-SHARKAWY R M， GIZAWY M A，et al.Assembly of CeO₂-MoO₃-SiO₂（CH₂）₃-（Alginate）₂ As A novel nanocomposite for removal of MnII/CrVI and 56Mn/51Cr radionuclides from water［J］.Materials Chemistry and Physics，2021，262.Doi：10.1016/j.matchemphys.2021.124278 .
12	刘韩，王汉席，盛连喜.含高浓度铁锰地下饮用水处理技术分析［J］.环境保护科学，2019，45（5）：47-51.
	LIU Han， WANG Hanxi， SHENG Lianxi.Analysis on treatment technology of underground drinking water with high concentration of iron and manganese［J］.Environmental Protection Science，2019，45（5）：47-51.
13	AZZARI P， BAGNANI M， MEZZENGA R.Liquid⁃liquid crystalline phase separation in biological filamentous colloids：Nucleation，growth and order⁃order transitions of cholesteric tactoids［J］.Soft Matter，2021，17（27）：6627-6636.
14	陈晨，杨颖.高锰酸钾除锰法在高锰水处理中的应用［J］.净水技术，2019，38（10）：135-138.
	CHEN Chen， YANG Ying.Application of Mn removal by potassium hypermanganate in high⁃manganese water treatment［J］.Water Purification Technology，2019，38（10）：135-138.
15	陈玲.地下水除锰技术方法研究［J］.农业与技术，2021，41（12）：100-102.
	CHEN Ling.Study on manganese removal technology from groundwater［J］.Agriculture and Technology，2021，41（12）：100-102.

实验编号	m（KOH）/g	m （H₂O）/g	m（含锰硅胶）/g	m （H₂O₂）/g	H₂O₂投料速度/ （g·min^-1）	反应时间/min
2-2-1	140	187	83	10	0.10	100
2-2-2	140	187	83	10	0.35	100
2-2-3	140	187	83	10	0.60	100
2-2-4	140	187	83	10	0.85	100
2-2-5	140	187	83	10	1.10	100

实验编号	m （KOH）/ g	m （H₂O）/ g	m （含锰硅胶）/g	m （H₂O₂）/ g	质量分数/ %	理论硅钾比	H₂O₂投料速度/ （g·min^-1）	反应时间/min
2-3-1	140	150	50	10	24	0.40	0.60	100
2-3-2	140	171	100	10	24	0.80	0.60	100
2-3-3	140	192	150	10	24	1.20	0.60	100
2-3-4	140	213	200	10	24	1.60	0.60	100
2-3-5	140	234	250	10	24	2.00	0.60	100

实验编号	过滤时间/s（以100 g计）	w （Mn）/10^-6	H₂O₂投料期间温度/℃	除锰率/ %
2-2-1	19.6	542.4	50~55	90.9
2-2-2	17.0	160.3	52~58	97.3
2-2-3	13.4	23.5	63~68	99.6
2-2-4	25.2	477.8	65~72	92.0
2-2-5	34.2	940.8	70~76	84.2

实验编号	w （K₂O）/%	w （SiO₂）/%	硅钾比	过滤时间（以100 g计）/s	w （Mn）/10^-6	除锰率/%
2-3-1	19.1	4.8	0.39	7.2	12.5	99.8
2-3-2	15.8	8.1	0.80	11.5	22.3	99.6
2-3-3	13.7	10.4	1.19	16.0	43.2	99.3
2-3-4	12.0	11.9	1.56	19.9	377.2	93.7
2-3-5	10.4	13.1	1.98	34.4	1 490.0	74.9

[1]	李雪连, 唐梓涵, 许杰, 李雄. 硫酸钙晶须/SBS复合改性沥青性能研究[J]. 无机盐工业, 2024, 56(9): 82-89.
[2]	吴兵党, 潘莹露, 赵勤政, 吴玮, 许晓毅, 黄天寅. 新型聚镧混凝剂的制备及其在低温低浊水中的深度除磷性能[J]. 无机盐工业, 2024, 56(2): 127-135.
[3]	赖晓玲, 周微, 臧甲忠, 董子超, 胡明亮, 孙绍宸. 氧化钙基吸收剂低温循环吸收二氧化碳的研究进展[J]. 无机盐工业, 2023, 55(5): 16-23.
[4]	闫芳宁,郭锦春,黄雪莉,周婷婷,王雪莹,罗清龙,邹雪净. 258.15 K下五元体系Li⁺，Na⁺，Mg²⁺//SO₄^2-，Cl^--H₂O相平衡研究[J]. 无机盐工业, 2023, 55(2): 61-66.
[5]	徐敬尧,周小丽,孙敬会,曹阿林,卿培林. 基于复合熔盐低温制备片状α-氧化铝的研究[J]. 无机盐工业, 2023, 55(2): 73-78.
[6]	郭爽, 邢冬娴, 郭校, 季晓杰, 汤建伟, 化全县, 王保明, 刘咏. 磷石膏基建筑石膏的制备及改性研究[J]. 无机盐工业, 2023, 55(12): 102-110.
[7]	祝悦,裘晟波,刘程琳,于建国. 机械活化法强化锂辉石矿相重构过程研究[J]. 无机盐工业, 2023, 55(1): 81-86.
[8]	李可君,李芳芹,任建兴,刘鑫,陈林峰,蔡健明. NH₃-SCR脱硝催化剂现状及中毒失活现象研究进展[J]. 无机盐工业, 2022, 54(11): 18-24.
[9]	杨文振,熊萍,孙秀云,韩卫清. 医药废硫酸钠盐燃烧特性及低温炭化除杂研究[J]. 无机盐工业, 2021, 53(9): 76-82.
[10]	韩新宇,刘凯杰,边梦瑶,张一波,杨向光. Ce-MnO_x低温净化氮氧化物和一氧化碳的催化性能研究[J]. 无机盐工业, 2021, 53(12): 35-42.
[11]	文志刚,阮代锬,朱佳婵,罗巧凤,张晓阳. 低温陶瓷釉的制备[J]. 无机盐工业, 2021, 53(12): 109-112.
[12]	冯晴,曾贤君,张利杰,李贺,孟广莹,孙彦民. 过渡金属型锰基低温NH₃-SCR脱硝催化剂研究综述[J]. 无机盐工业, 2021, 53(1): 7-13.
[13]	甘永海,吴兵党,厉豪杰,李景彪,李润生,张淑娟. 新型钛混凝剂的制备及应用评估[J]. 无机盐工业, 2020, 52(9): 1-5.
[14]	龙俊禧,许雪棠,王凡. 低温共沉淀法合成多孔CoFe LDH纳米片电催化剂[J]. 无机盐工业, 2020, 52(12): 98-103.
[15]	范雯阳, 李侠, 孙建岭. 内蒙古某煤矸石低温制备4A沸石实验[J]. 无机盐工业, 2016, 48(5): 44-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
