低钠光卤石冷结晶法制备氯化钾的收率研究

doi:10.19964/j.issn.1006-4990.2021-0465

摘要/Abstract

摘要：

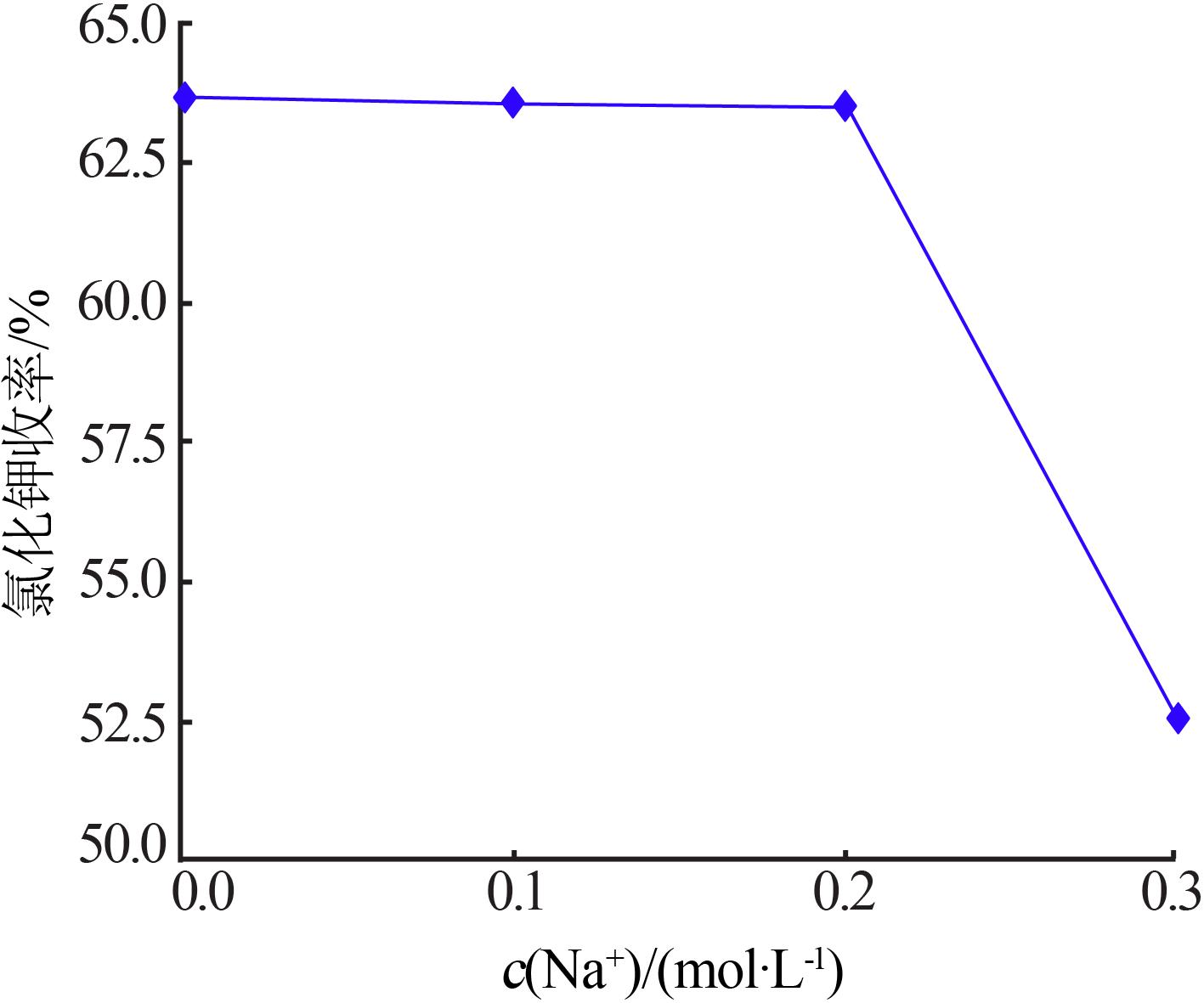

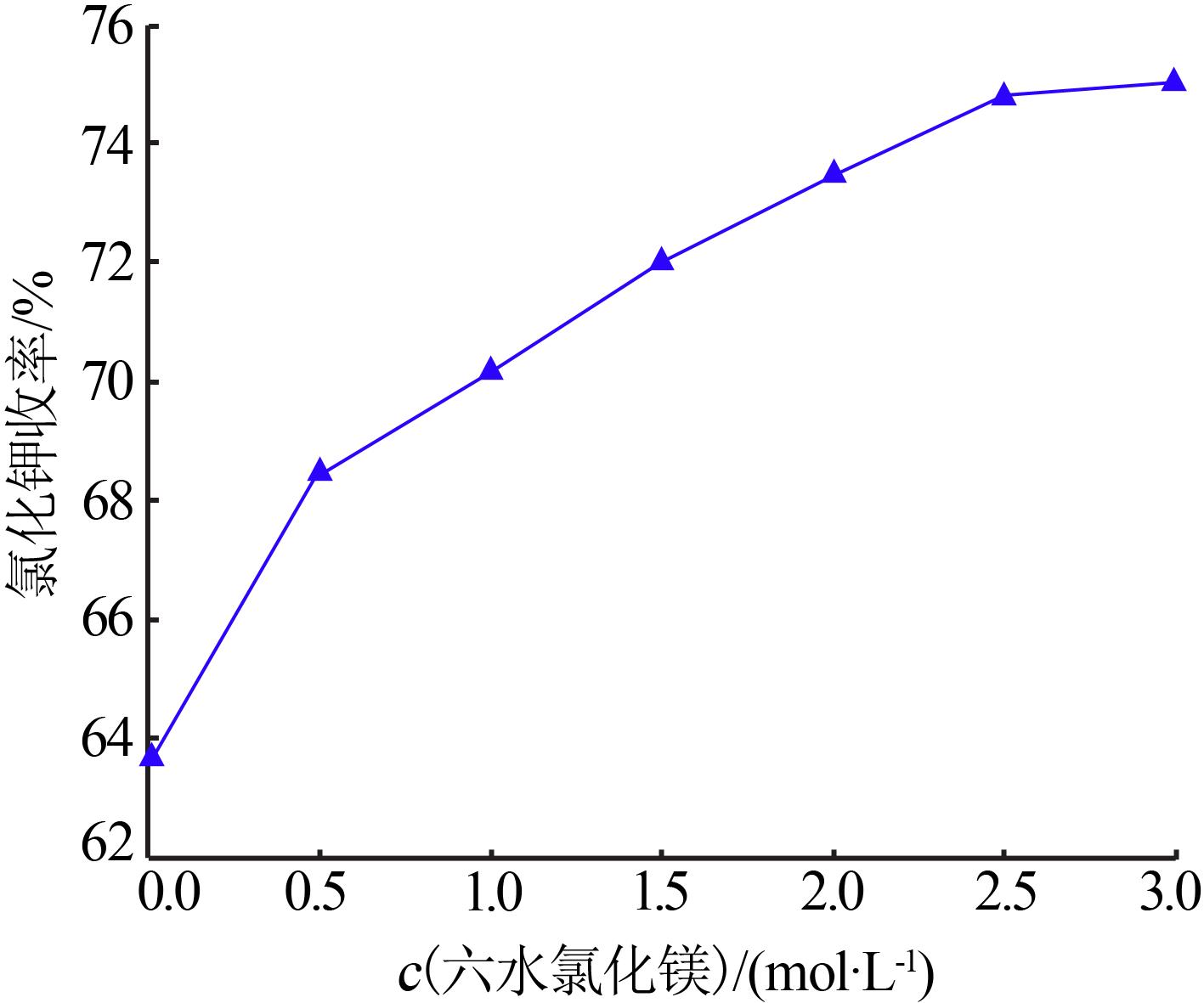

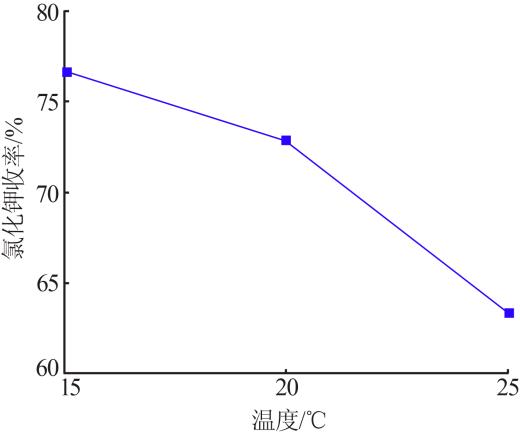

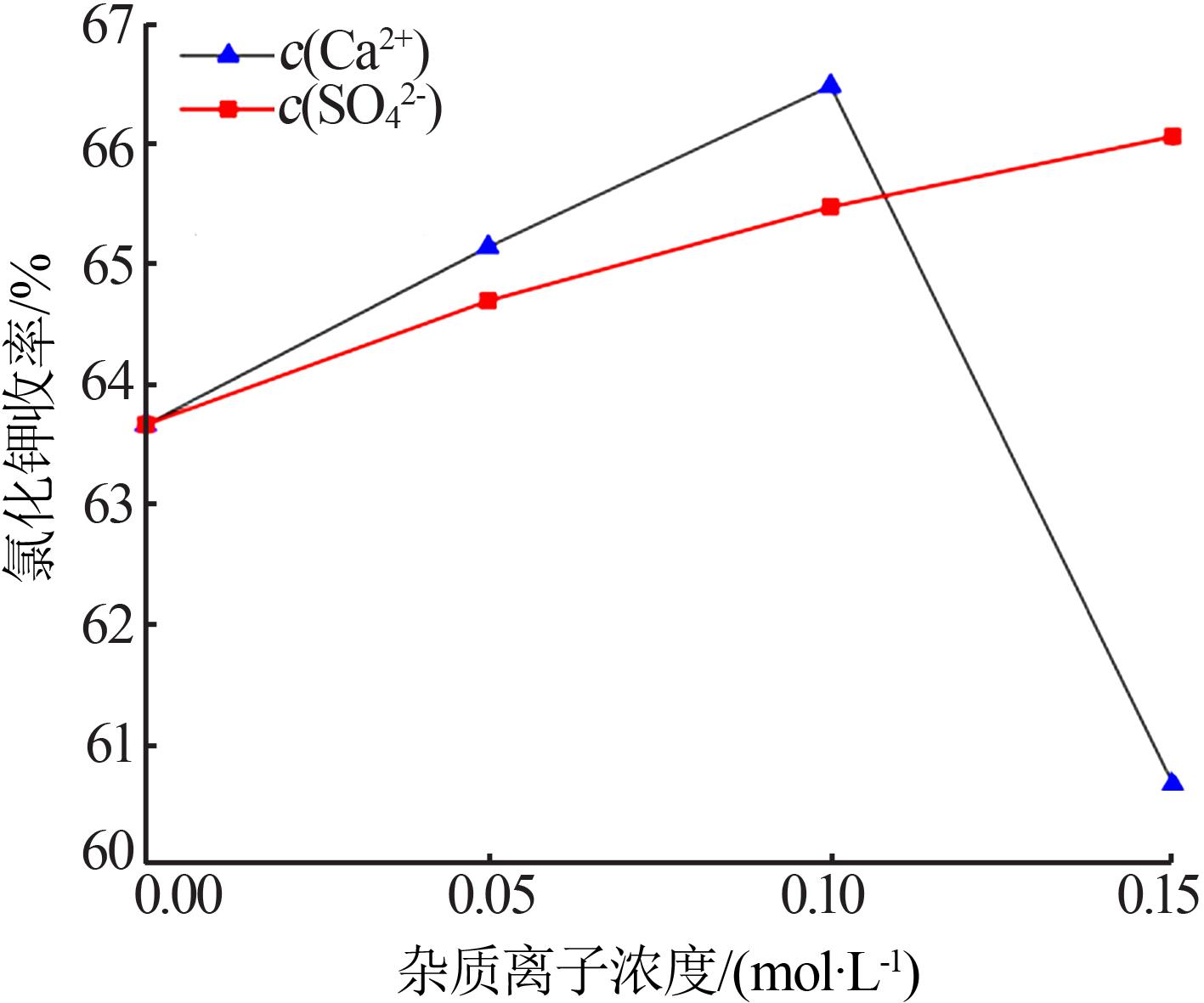

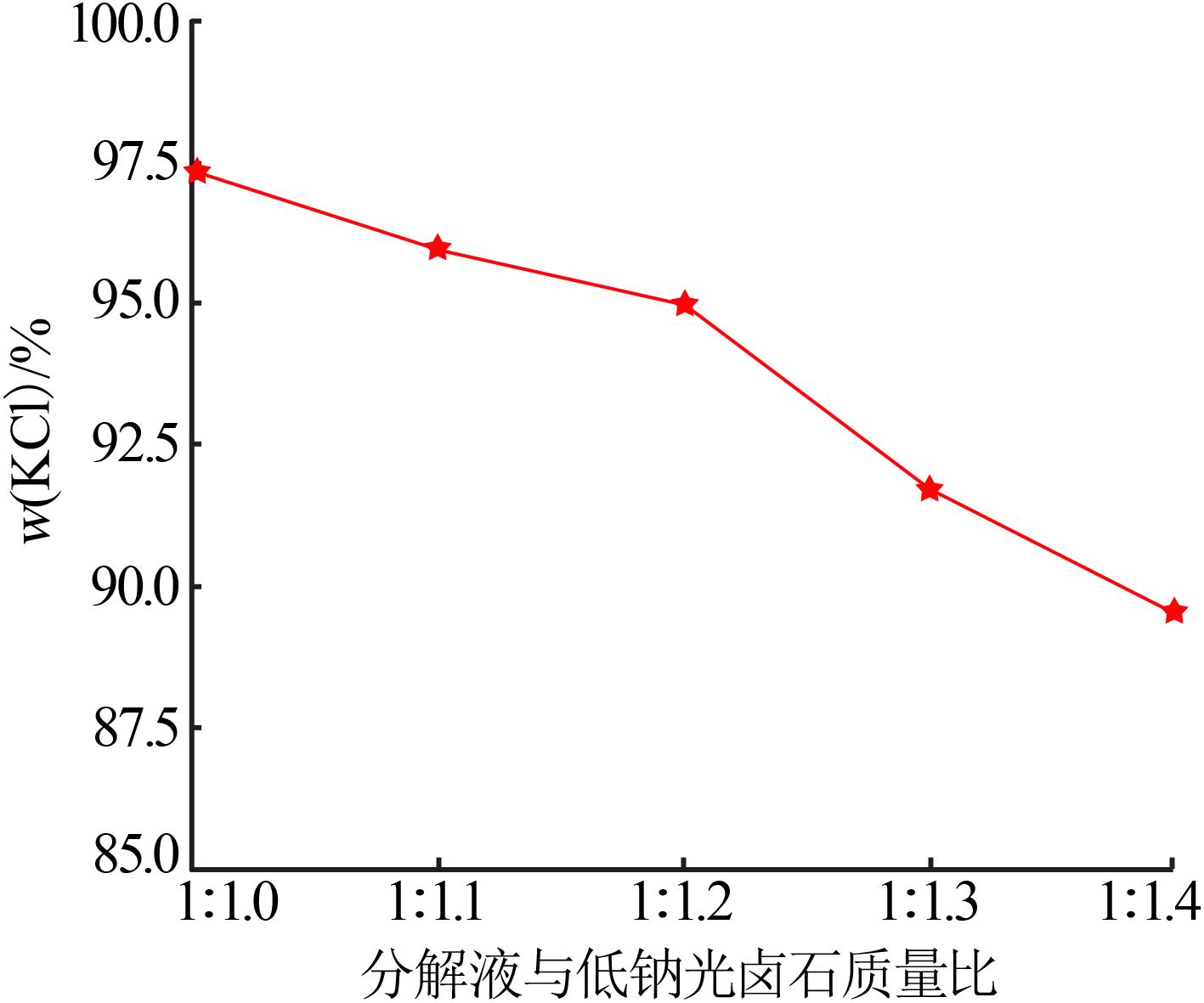

反浮选-冷结晶法制备氯化钾的工艺过程主要包括浮选、结晶、洗涤3个操作过程。其中，结晶过程的氯化钾收率相对较低。通过实验研究了结晶过程的分解液与低钠光卤石的质量比、加镁分解液的浓度、原矿杂质离子以及结晶温度等因素对氯化钾收率的影响。结果表明：质量比为1∶1.2时，能获取63%以上的收率，KCl纯度可达到95.06%；提高加镁分解液浓度有利于氯化钾结晶收率的提升，当浓度为2.5 mol/L时，收率可达74%以上；实验所选的Ca²⁺和SO₄^2-浓度范围为0.05~0.15 mol/L，SO₄^2-有利于提高KCl收率，Ca²⁺掺杂浓度大于0.1 mol/L时，会抑制氯化钾的结晶，从而使收率降低2.99%，当Na⁺掺杂浓度增加到0.3 mol/L时，KCl收率从63.66%降至52.53%；随着结晶温度的升高氯化钾的收率呈现明显的下降趋势，当温度为15 ℃时收率最高，可达76.55%，升温至25 ℃时收率降至63.39%。

关键词: 氯化钾, 低钠光卤石, 反浮选-冷结晶, 收率

Abstract:

The process of preparing potassium chloride by reverse flotation?cold crystallization method mainly includes three operating processes of flotation，crystallization and washing.Among them，the yield of potassium chloride in crystallization process is relatively low.The effect of the mass ratio of decomposition liquid to low?sodium carnallite，concentration of magnesium decomposition liquid，raw ore impurity ions and crystallization temperature on the yield of potassium chloride was studied experimentally.The research results showed that when the mass ratio was 1∶1.2，the yield was more than 63% and the quality of KCl could reach 95.06%.Increasing the concentration of magnesium decomposition liquid was beneficial to the crystallization yield of potassium chloride.When the concentration was 2.5 mol/L，the yield could reach more than 74%.The concentration range of this experiment was 0.05~0.15 mol/L，SO₄^2-was beneficial for enhancing the yield of KCl.When the Ca²⁺ doping concentration was greater than 0.1 mol/L，the crystallization of potassium chloride was inhibited and the yield was decreased by 2.99%.When the Na⁺ doping concentration was increased to 0.3 mol/L，the yield decreased from 63.66% to 52.53%.With the increase of crystallization temperature，the yield of potassium chloride was decreased significantly.When the temperature was 15 ℃，the yield reached 76.55%，and when the temperature was increased to 25 ℃，the yield was decreased to 63.39%.

Key words: potassium chloride, Low-sodium carnallite, reverse flotation-cold crystallization, yield

中图分类号:

TQ131.12

切知加,董伟兵,杜景灵,马生奎,王刚. 低钠光卤石冷结晶法制备氯化钾的收率研究[J]. 无机盐工业, 2022, 54(5): 72-78.

QIE Zhijia,DONG Weibing,DU Jingling,MA Shengkui,WANG Gang. Study on yield of KCl prepared by cold crystallization of low?sodium carnallite[J]. Inorganic Chemicals Industry, 2022, 54(5): 72-78.

图/表 17

表1

图1

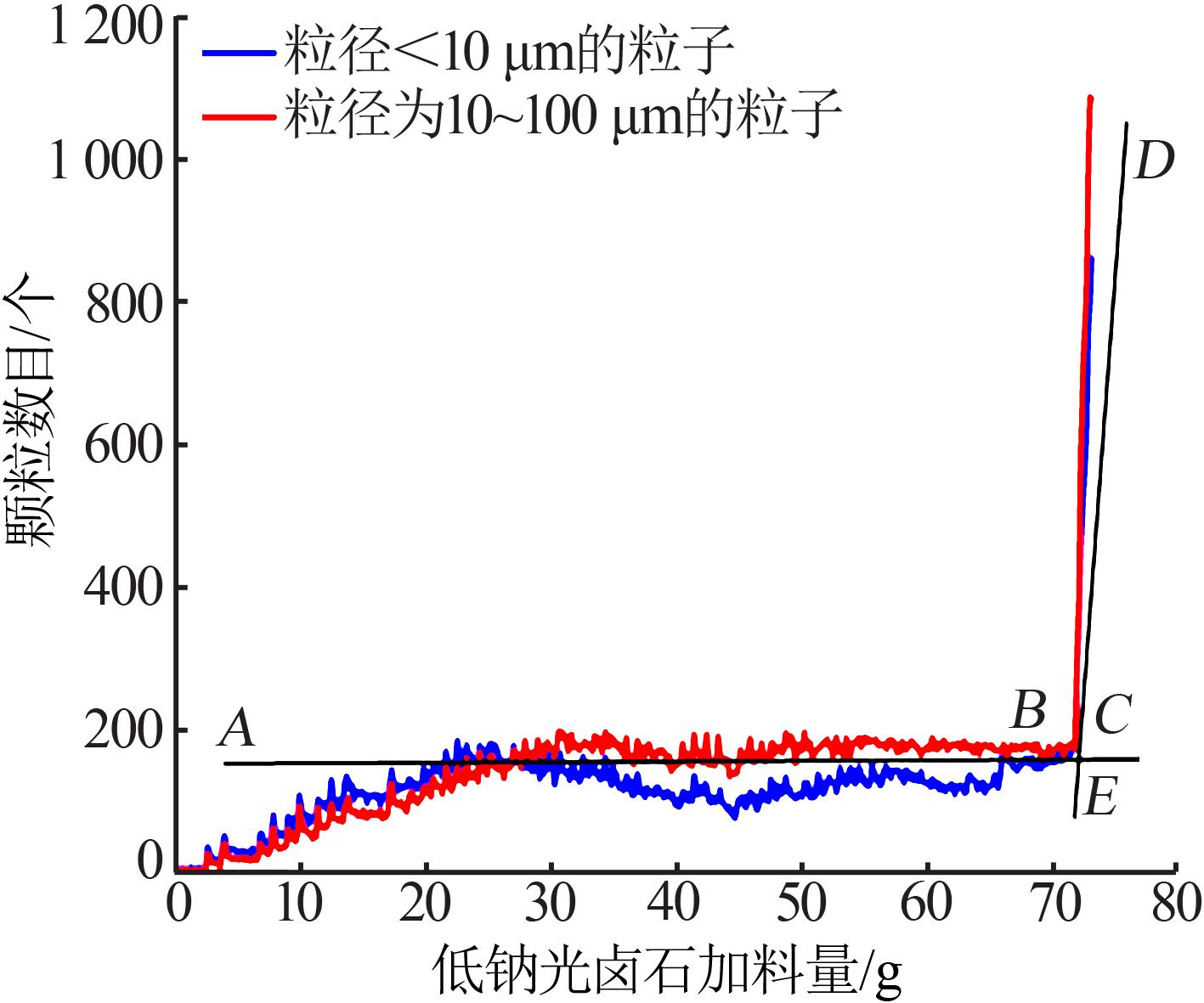

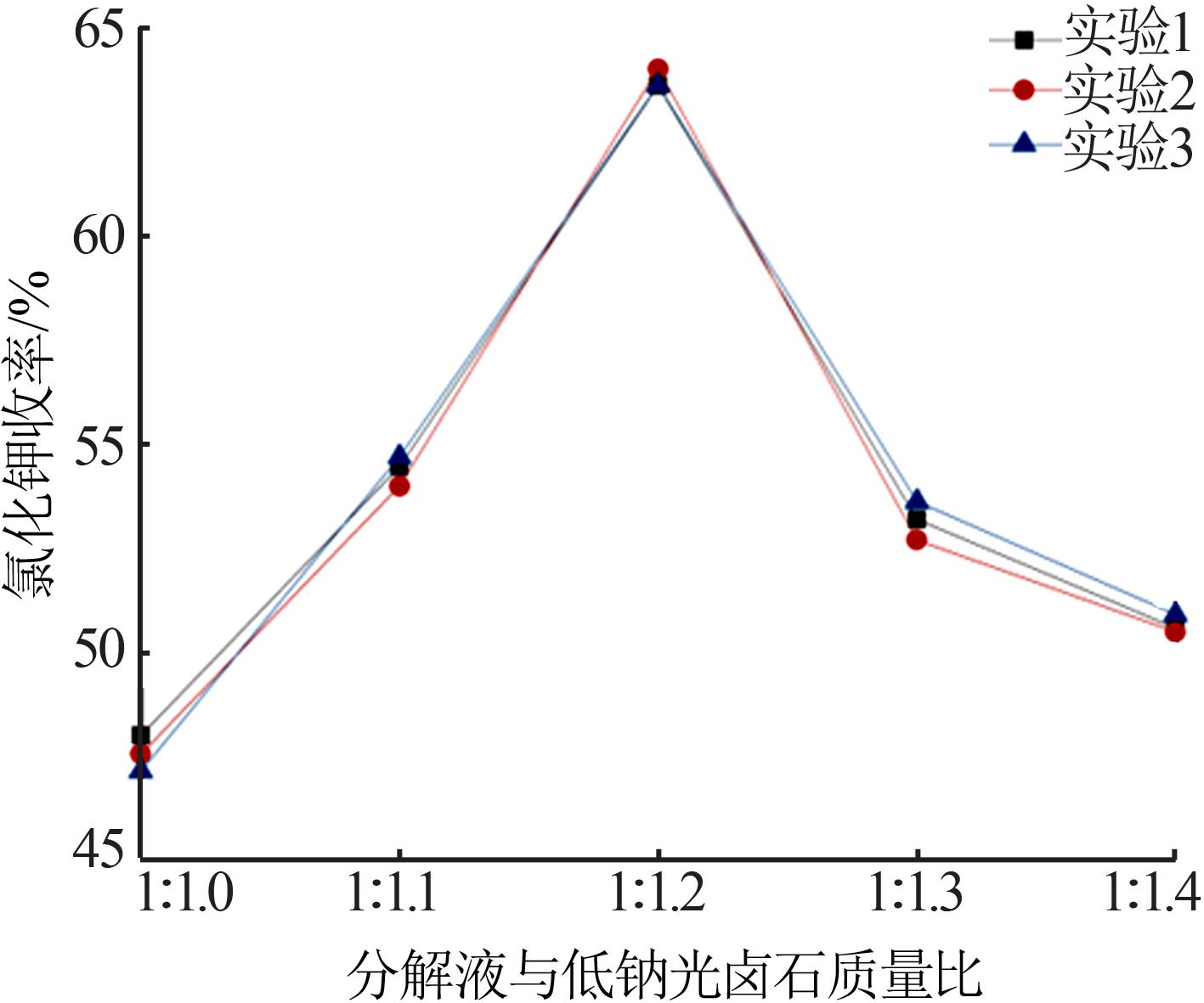

图2

图3

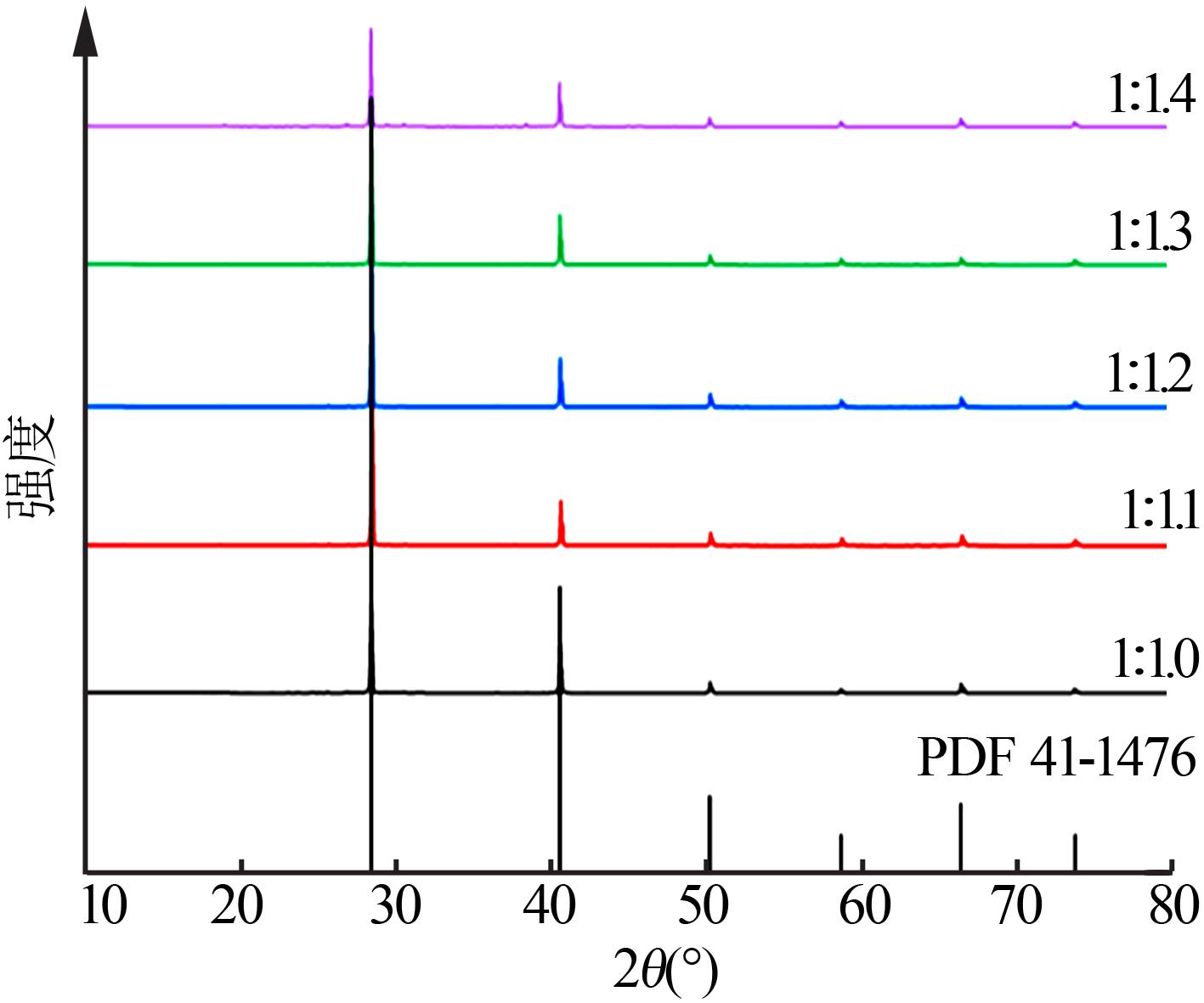

图4

表2

图5

表3

表4

图6

表5

表6

图7

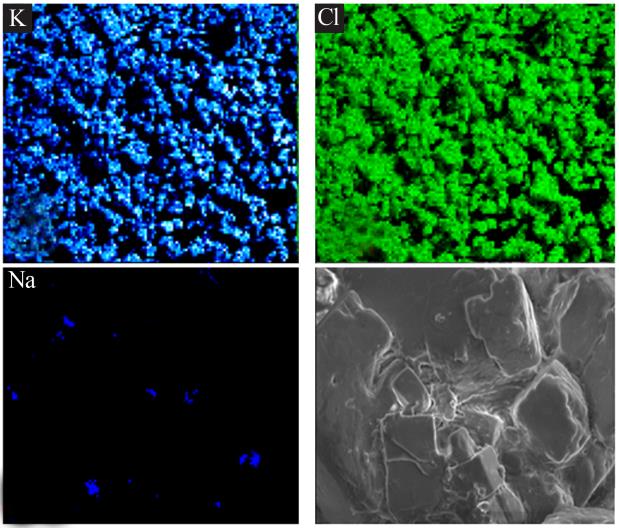

图8

表7

图9

表8

参考文献 18

1	熊增华，王石军.中国钾资源开发利用技术及产业发展综述［J］.矿产保护与利用，2020，40（6）：1-7.
	XIONG Zenghua， WANG Shijun.Overview of potassium resources exploitation & utilization technology and potash industry development［J］.Conservation and Utilization of Mineral Resources，2020，40（6）：1-7.
2	王石军.全球钾肥产业发展现状与展望［J］.磷肥与复肥，2019，34（10）：9-13.
	WANG Shijun.Development status and prospect of potash fertilizer industry in the world［J］.Phosphate & Compound Fertilizer，2019，34（10）：9-13.
3	周月，武娜，孙小虹，等.我国钾肥进出口贸易发展历程及近年来情况分析［J］.磷肥与复肥，2020，35（9）：1-7.
	ZHOU Yue， WU Na， SUN Xiaohong，et al.Development history of China's potash fertilizer import and export trade and analysis on the situation in recent years［J］.Phosphate & Compound Fertilizer，2020，35（9）：1-7.
4	亓昭英，屈小荣，马锁立，等.2018年我国钾肥行业运行报告及发展预测［J］.磷肥与复肥，2019，34（2）：1-4.
	QI Zhaoying， QU Xiaorong， MA Suoli，et al.Operational report of China's potassium fertilizer industry in 2018 and its development prediction［J］.Phosphate & Compound Fertilizer，2019，34（2）：1-4.
5	杨红梅.生产氯化钾的几种工艺分析［J］.海湖盐与化工，2004，33（2）：4-7.
	YANG Hongmei.Analysis of the producing technology of potassium chloride［J］.Sea-Lake Salt and Chemical Industry，2004，33（2）：4-7.
6	常婷，程芳琴.国内外氯化钾生产工艺分析比较［J］.山西大学学报：自然科学版，2008（S2）：97-101.
	CHANG Ting， CHENG Fangqin.Analysis and comparison on the production techniques of potassium chloride［J］.Journal of Shanxi University：Natural Science Edition，2008（S2）：97-101.
7	祁洪波，杨维强，王光成.氯化钾生产结晶设备及工艺研究［J］.无机盐工业，2007，39（4）：41-43.
	QI Hongbo， YANG Weiqiang， WANG Guangcheng.Study on crystallization equipment and production process of potassium chlori⁃
	de［J］.Inorganic Chemicals Industry，2007，39（4）：41-43.
8	保英莲，张志强.光卤石分解制取KCl结晶过饱和度影响的研究［J］.盐业与化工，2014，43（9）：15-18.
	BAO Yinglian， ZHANG Zhiqiang.Effect of supersaturation on preparation of potassium chloride by decomposition of carnallite［J］.Journal of Salt and Chemical Industry，2014，43（9）：15-18.
9	汪贵元.反浮选—冷结晶生产氯化钾工艺控制的探讨［J］.海湖盐与化工，2002，31（3）：27-29.
	WANG Guiyuan.Research of process control of potassium chloride production by reverse-flotation and cold⁃crystallization method［J］.Sea-Lake Salt and Chemical Industry，2002，31（3）：27-29.
10	谢玉龙，赵亮.光卤石分解制取氯化钾晶体粒度控制技术［J］.盐湖研究，2010，18（2）：62-64.
	XIE Yulong， ZHAO Liang.Crystal grain⁃size control in the process of potassium chloride producing from carnallite decomposition method［J］.Journal of Salt Lake Research，2010，18（2）：62-64.
11	朱孔金.氯化钾结晶粒度控制试验研究［J］.化工矿物与加工，2016，45（11）：24-25，37.
	ZHU Kongjin.Test on control of potassium chloride crystal size control［J］.Industrial Minerals & Processing，2016，45（11）：24-25，37.
12	李志强，杨立斌，沙作良，等.氯化钾间歇冷却结晶生长规律及粒度控制实验研究［J］.无机盐工业，2019，51（8）：33-36.
	LI Zhiqiang， YANG Libin， SHA Zuoliang，et al.Experimental research on growth and crystal size control of potassium chloride in batch cooling crystallization［J］.Inorganic Chemicals Industry，2019，51（8）：33-36.
13	于雪峰，马光明，靳莹皓.反浮选法制氯化钾收率影响因素与控制［J］.盐业与化工，2014，43（11）：42-44.
	YU Xuefeng， MA Guangming， JIN Yinghao.Yield influence factors and control of potassium chloride by reverse flotation method［J］.Journal of Salt and Chemical Industry，2014，43（11）：42-44.
14	保英莲.反浮选法生产过程中氯化钠对钾收率的影响［J］.无机盐工业，2010，42（10）：44-46.
	BAO Yinglian.Effect of sodium chloride content on recovery rate of potassium in process of reverse floatation⁃cold crystallization［J］.Inorganic Chemicals Industry，2010，42（10）：44-46.
15	梁玉平.钾肥生产过程中氯化钾收率的影响因素和提升要点［J］.盐科学与化工，2020，49（10）：34-36.
	LIANG Yuping.Influencing factors and promotion points of the yield of potassium chloride in the production of potassium fertilizer［J］.Journal of Salt Science and Chemical Industry，2020，49（10）：34-36.
16	MORGENSTERN L A.Production of potassium chloride by carnallite decomposition with water （cold crystallization）［J］.Theoretical Foundations of Chemical Engineering，2014，48（1）：113-115.
17	李刚.光卤石矿冷分解过程中氯化钠对氯化钾收率的影响［J］.海湖盐与化工，1998，27（5）：13-15，25.
	LI Gang.Effect of sodium chloride on recovery rate of potassium chloride in carnallite cold decomposition［J］.Sea-Lake Salt and Chemical Industry，1998，27（5）：13-15，25.
18	韩冰，唐娜，沙作良，等.光卤石分解制氯化钾结晶机理研究［J］.盐业与化工，2008，37（2）：13-16.
	HAN Bing， TANG Na， SHA Zuoliang，et al.Study on crystallization mechanism of producing potassium chloride by dissolving carnallite［J］.Journal of Salt and Chemical Industry，2008，37（2）：13-16.

镁分解液 c（Mg²⁺）/（mol·L^-1）	离子质量浓度/（mg·L^-1）
镁分解液 c（Mg²⁺）/（mol·L^-1）	Na⁺	Mg²⁺	Ca²⁺	K⁺
0.0	83.12	98.93	—	161.65
0.5	55.78	102.18	—	110.61
1.0	75.65	108.59	—	92.02
1.5	77.71	114.87	—	86.32
2.0	79.68	121.99	—	81.71
2.5	69.77	130.42	—	76.04
3.0	75.30	137.56	—	71.80

镁分解液 c（Mg²⁺）/（mol·L^-1）	ρ（Mg）/ （mg·L^-1）	镁分解液 c（Mg²⁺）/（mol·L^-1）	ρ（Mg）/ （mg·L^-1）
0.0	—	2.0	—
0.5	—	2.5	—
1.0	—	3.0	1.011 0
1.5	—

[1]	邓智, 龙秉文, 张逸, 邓伏礼, 戴亚芬, 刘少峰, 丁一刚. 磷化工副产氟硅酸湿法合成氟化铝的工艺研究[J]. 无机盐工业, 2025, 57(3): 71-77.
[2]	郭凯花, 范雨薪, 杨静, 赵文立, 贾原媛, 王彦飞. 光卤石原矿品位对其冷分解结晶氯化钾过程影响浅析[J]. 无机盐工业, 2024, 56(8): 9-18.
[3]	陈俊辉, 刘翔, 胡庆喜, 田榜鑫, 陈嘉乐. 烧结机头灰浸出提取高纯度氯化钾的研究[J]. 无机盐工业, 2024, 56(6): 102-108.
[4]	刘凯隆, 朱孔义, 郭春垒, 马晓彪, 王宇健, 盛强, 李翔, 王银斌, 靳凤英. 工艺条件对柴油吸附分离重芳烃轻质化反应的影响[J]. 无机盐工业, 2024, 56(6): 139-146.
[5]	成春春, 李玉龙, 张志强, 刘雪菁. 溶析结晶用于盐湖卤水提钾和镁锂分离研究[J]. 无机盐工业, 2024, 56(6): 34-39.
[6]	丁晓姜, 吴艳妮, 李博昀, 黄友良. 预处理-反浮选法制备光卤石精矿研究[J]. 无机盐工业, 2024, 56(12): 113-119.
[7]	杨博, 马珍, 曾英, 严雄仲, 李琪, 侯元昇, 于旭东. 三元体系Li⁺（K⁺），Rb⁺//Cl^--H₂O 288.2 K固液相平衡研究[J]. 无机盐工业, 2024, 56(11): 116-122.
[8]	袁景华, 吴俊虎, 杨秀山, 许德华, 张志业. 硝磷酸氨法净化生产磷酸二氢铵工艺研究[J]. 无机盐工业, 2023, 55(9): 50-56.
[9]	李岩, 马珍, 宋兴福. 青海氯化物型盐湖钾资源开发新进展与产业发展建议[J]. 无机盐工业, 2023, 55(8): 84-90.
[10]	王林涧, 常黎明, 陈杭, 宋兴福. 氯化钾浮选中通气量和温度对二丙二醇丁醚起泡性能的影响[J]. 无机盐工业, 2023, 55(5): 39-44.
[11]	杨红军, 王敏, 戈海文, 乔友民, 乔子洋. 铝酸钙飞灰中钾的回收利用工艺研究[J]. 无机盐工业, 2023, 55(10): 121-127.
[12]	靳莹皓, 王思远, 于雪峰, 王金晶, 魏正英, 刘利武, 田海锋, 查飞. 氯化钾浮选阴阳离子混合型捕收剂的复配与应用[J]. 无机盐工业, 2023, 55(10): 93-99.
[13]	杜柄璇,李海朝,林泽中. 一步吸附法纯化制取食品级氯化钾实验研究[J]. 无机盐工业, 2022, 54(9): 96-101.
[14]	杜景灵,董伟兵,切知加,马生奎,田红斌,王刚. 柠檬酸三钠对低钠光卤石分解制备氯化钾晶体粒度影响研究[J]. 无机盐工业, 2022, 54(4): 112-118.
[15]	熊家晴,张宇,朱俊国. 双重兑卤法生产低钠光卤石工艺研究[J]. 无机盐工业, 2021, 53(8): 44-49.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
