磷化工副产氟硅酸湿法合成氟化铝的工艺研究

doi:10.19964/j.issn.1006-4990.2024-0141

摘要/Abstract

摘要：

通过对利用湿法磷酸副产物氟硅酸与氢氧化铝直接制备工业级氟化铝的工艺进行研究与优化，以期提高氟化铝产品的质量。这不仅充分利用了氟资源，优化了合成工艺，而且对添加聚乙二醇（PEG）提高氟化铝产品的松装密度着重开展了研究。结果表明，当氟硅酸预热温度为80 ℃、氟硅酸质量分数为19.1%、n（氢氧化铝）∶n（氟硅酸）为1.8∶1、氢氧化铝干粉快速投料，控制反应温度为95~107 ℃、搅拌速率为400 r/min、反应时间为16 min、添加氟化铝为晶种、结晶时间为5.0 h、结晶温度为107 ℃时，氟化铝收率为77.56%，氟化铝的松装密度为0.70 g/cm³。以聚乙二醇为结晶改性剂制备氟化铝，添加聚乙二醇的用量为7.40%、结晶时间为5.0 h、结晶搅拌速率为200 r/min、结晶温度为107 ℃时，氟化铝收率为81.45%，氟化铝松装密度达到0.83 g/cm³，松装密度提高了18.57%。氟化铝产品的化学成分和物理性能均能达到GB/T 4292—2017《氟化铝》的要求。以磷化工副产氟硅酸和工业级氢氧化铝为原料，优化了氟硅酸湿法制备氟化铝的工艺，使得氟化铝产品的收率和松装密度有所提高，为磷化工行业副产品氟硅酸的推广应用提供了技术支撑。

关键词: 氟硅酸, 氟化铝, 收率, 松装密度

Abstract:

In this paper，the process of directly preparing industrial grade aluminum fluoride by using fluorosilicic acid and aluminum hydroxide，a by-product of wet-process phosphoric acid was studied and optimized in order to improve the quality of aluminum fluoride products.It not only made full use of fluorine resources and optimized the synthesis process，but also focused on the study of adding polyethylene glycol（PEG） to improve the apparent density of aluminum fluoride products.The results showed that when the preheating temperature of fluorosilicic acid was 80 ℃，the mass fraction of fluorosilicic acid was 19.1%，the molar ratio of n（aluminum hydroxide）∶n（fluorosilicic acid） was 1.8∶1，the dry powder of aluminum hydroxide was rapidly fed，the reaction temperature was 95~107 ℃，the stirring speed was 400 r/min，the reaction time was 16 min，aluminum fluoride was added as seed crystal，the crystallization time was 5.0 h，and the crystallization temperature was 107 ℃，the yield of aluminum fluoride was 77.56%，and the apparent density of aluminum fluoride was 0.70 g/cm³.Aluminum fluoride was prepared by using polyethylene glycol as a crystal modifier.When the amount of polyethylene glycol was 7.40%，the crystallization time was 5.0 h，the crystallization stirring speed was 200 r/min，and the crystallization temperature was 107 ℃，the yield of aluminum fluoride was 81.45%.The apparent density of aluminum fluoride reached 0.83 g/cm³，and the apparent density was increased by 18.57%.The chemical composition and physical properties of aluminum fluoride products could meet the requirements of GB/T 4292—2017 “aluminum fluoride”.In this paper，the process of wet preparation of aluminum fluoride by fluorosilicic acid was optimized by using fluorosilicic acid and industrial grade aluminum hydroxide as raw materials，which improved the yield and apparent density of aluminum fluoride products，and provided technical support for the popularization and application of fluorosilicic acid，a by-product of phosphorus chemical industry.

Key words: fluorosilicic acid, aluminum fluoride, yield, apparent density

中图分类号:

TQ124.3

邓智, 龙秉文, 张逸, 邓伏礼, 戴亚芬, 刘少峰, 丁一刚. 磷化工副产氟硅酸湿法合成氟化铝的工艺研究[J]. 无机盐工业, 2025, 57(3): 71-77.

DENG Zhi, LONG Bingwen, ZHANG Yi, DENG Fuli, DAI Yafen, LIU Shaofeng, DING Yigang. Study on wet synthesis process of aluminum fluoride from fluosilicic acid by-product of phosphorus chemical industry[J]. Inorganic Chemicals Industry, 2025, 57(3): 71-77.

图/表 16

表1

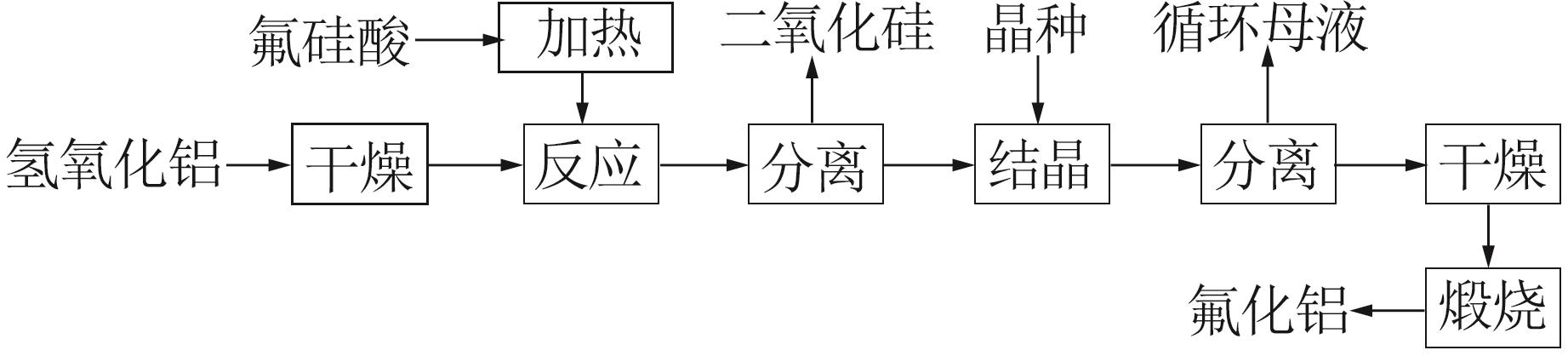

图1

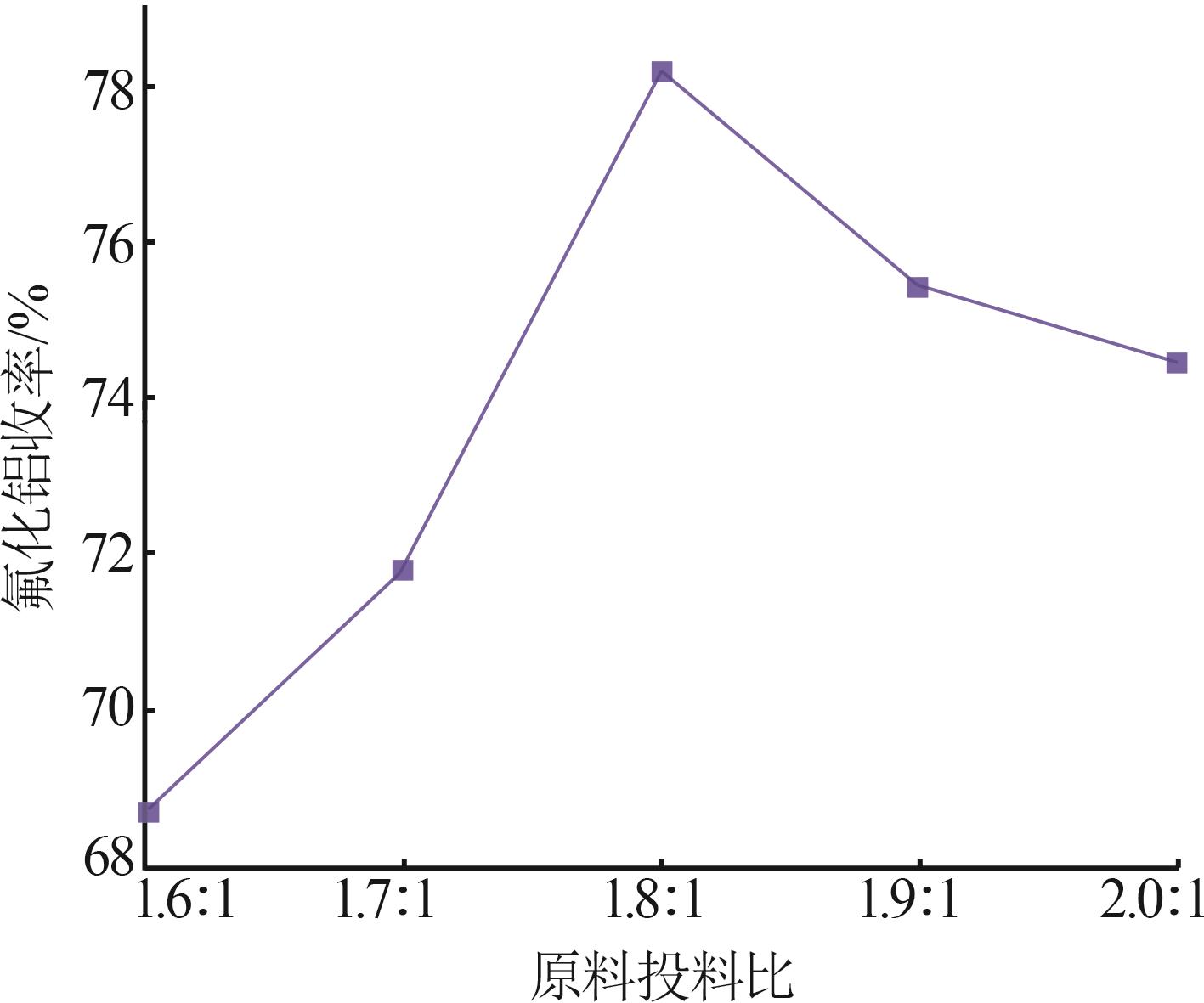

图2

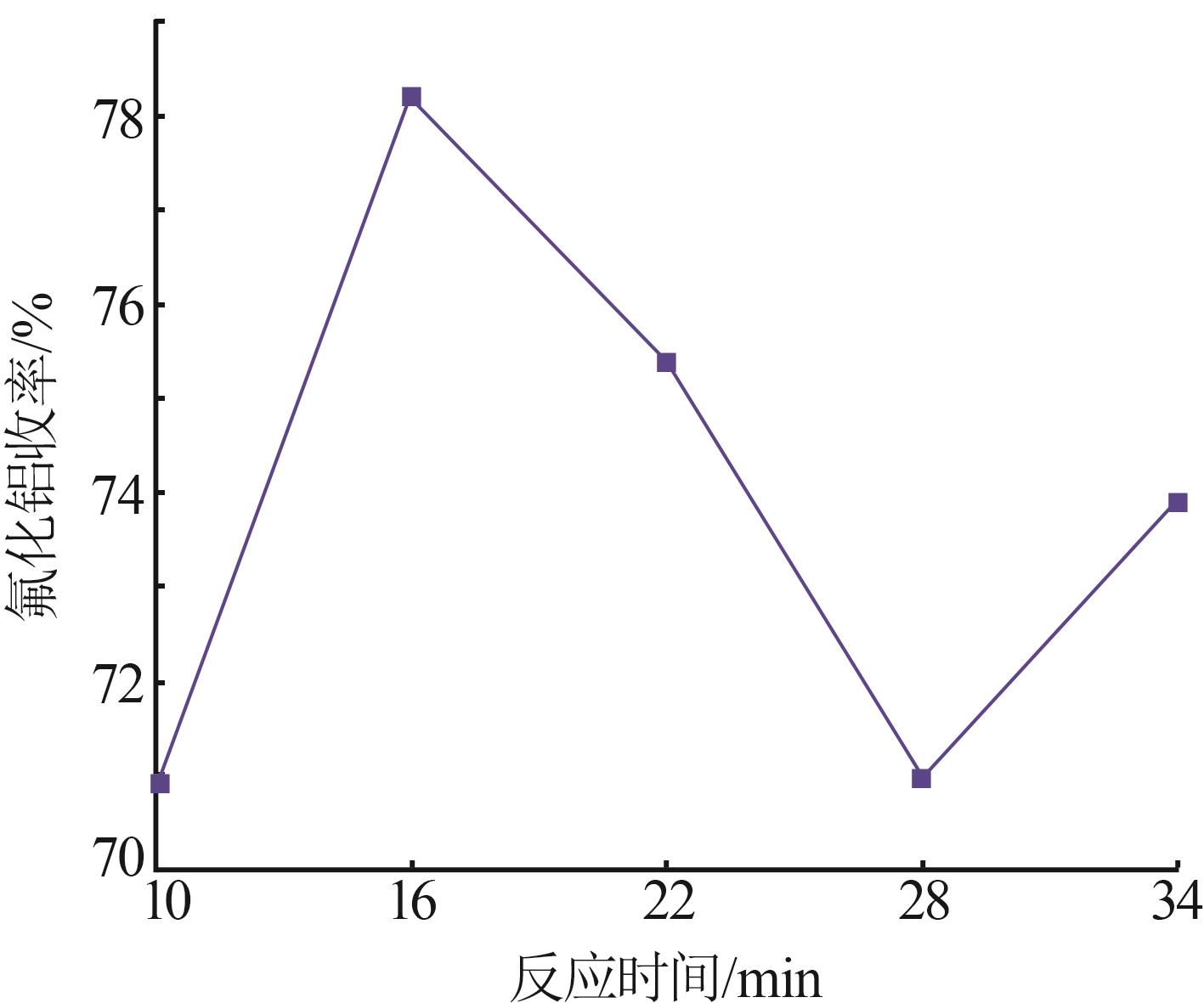

图3

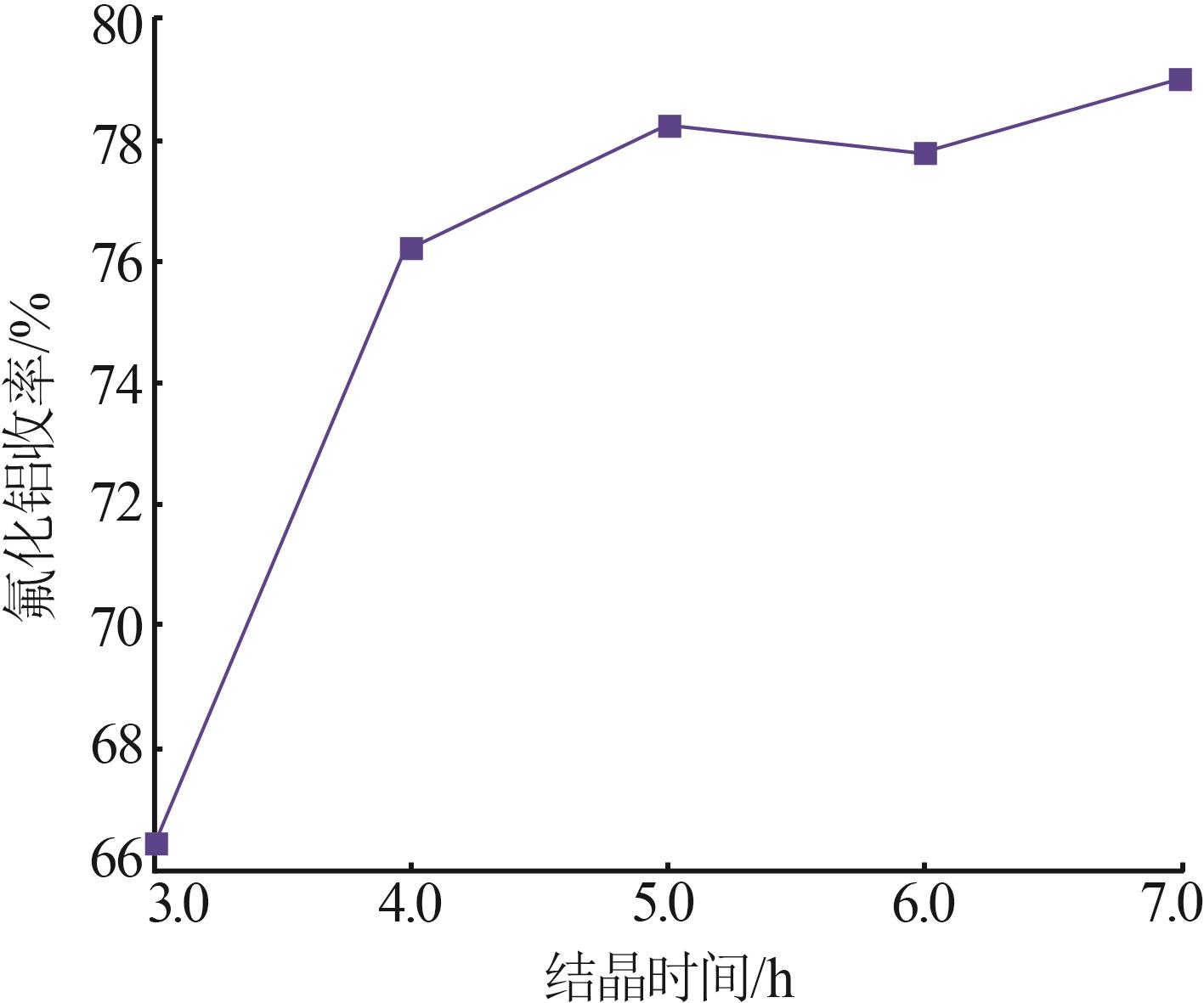

图4

表2

图5

图6

图7

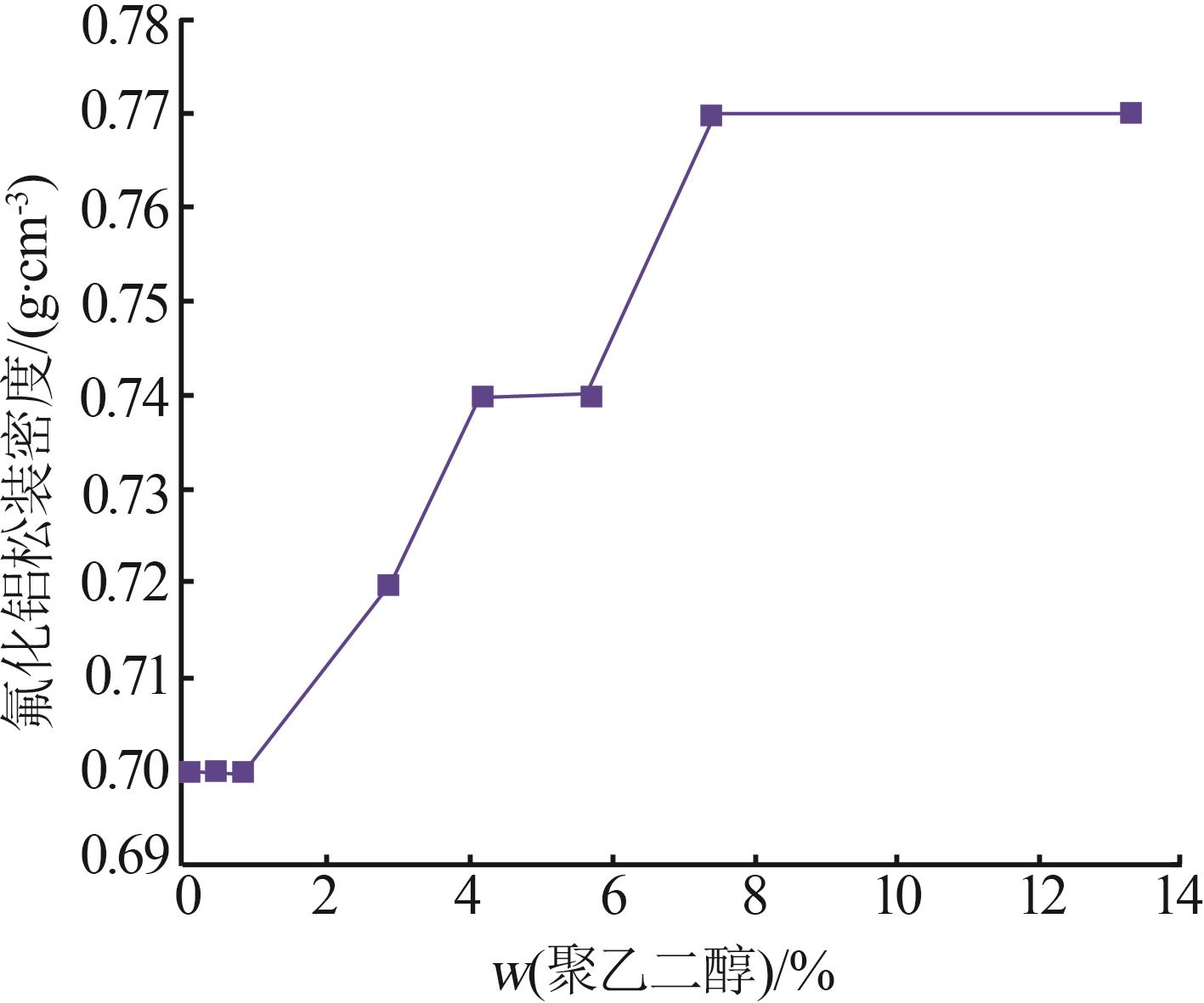

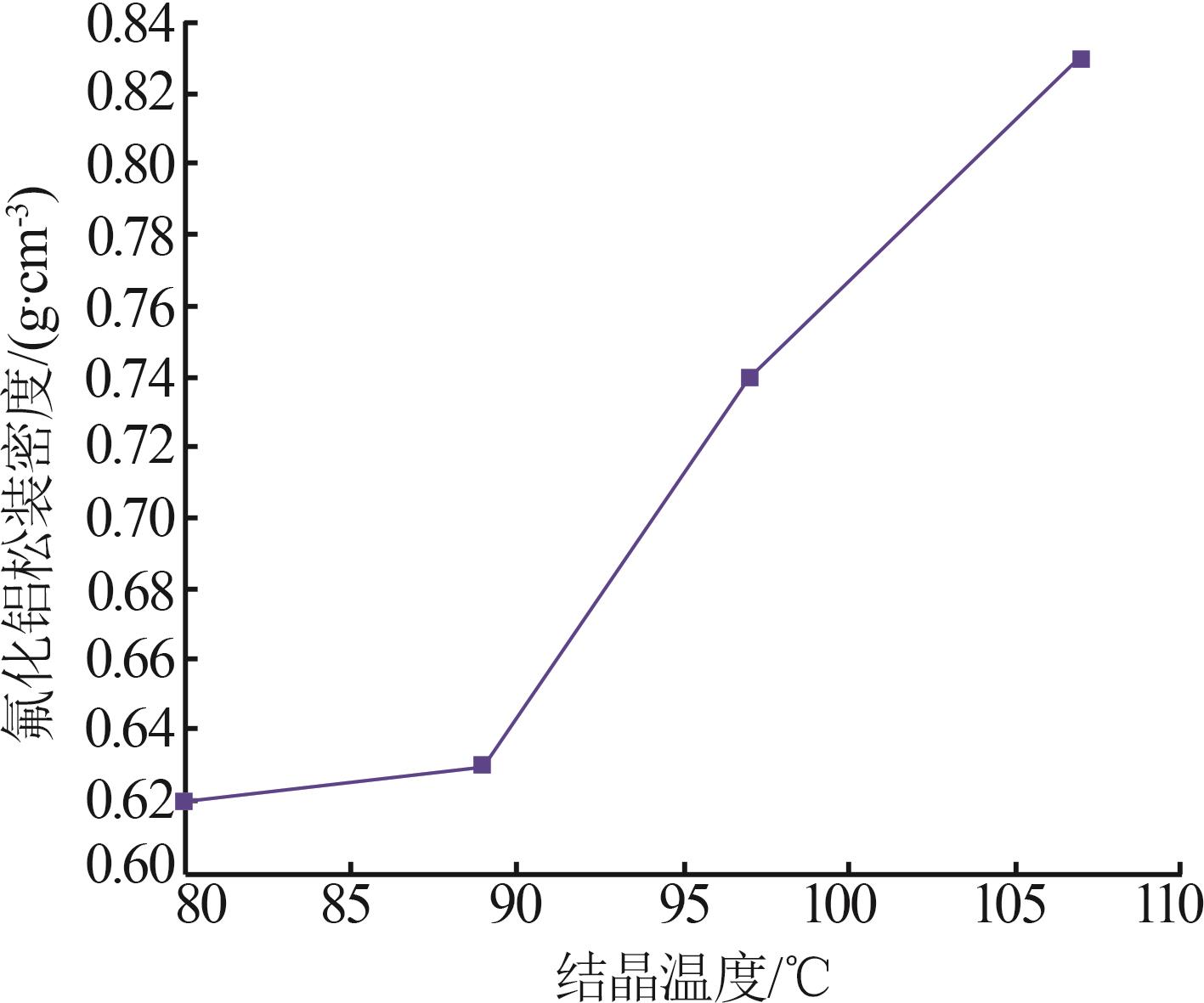

图8

表3

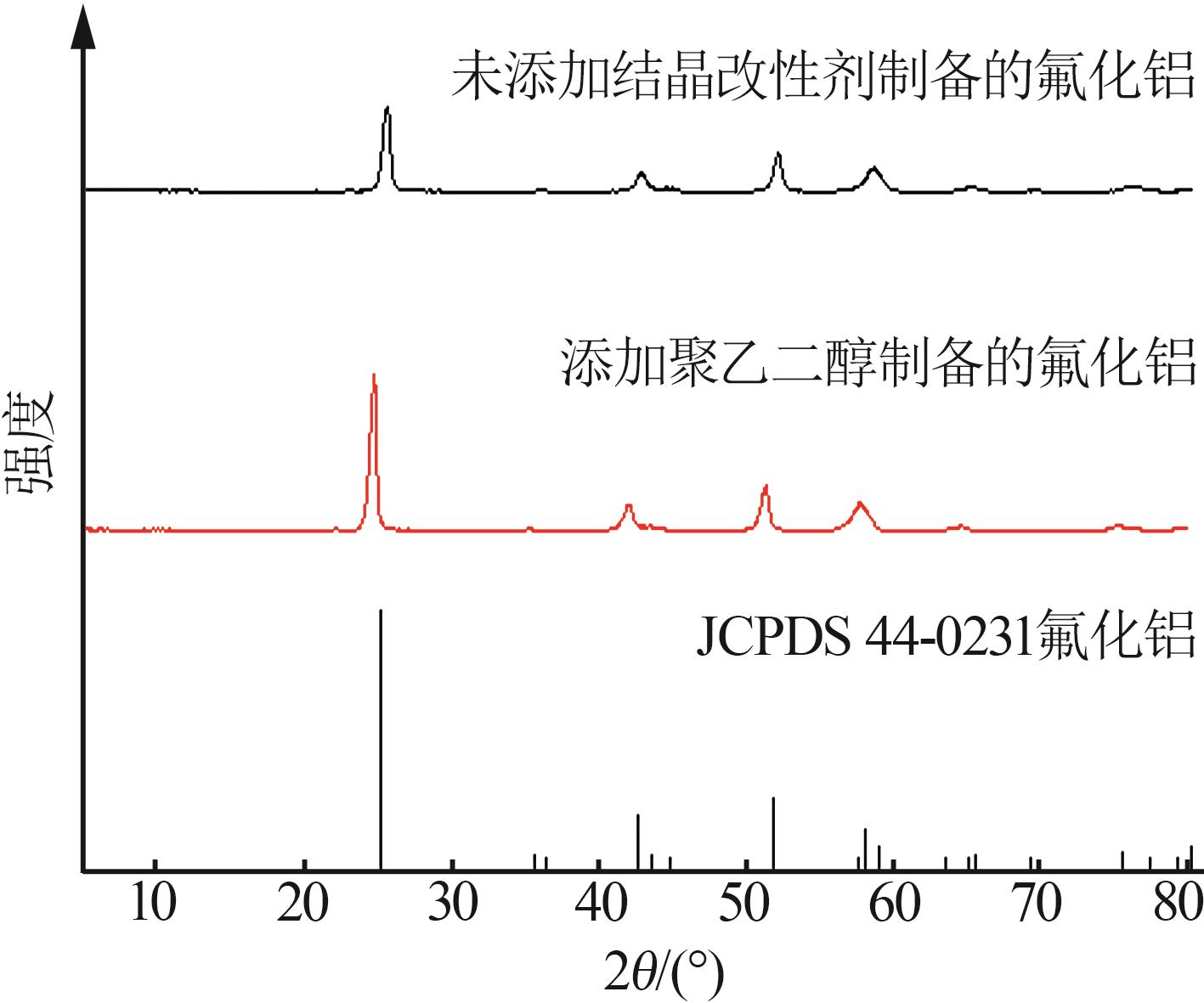

图9

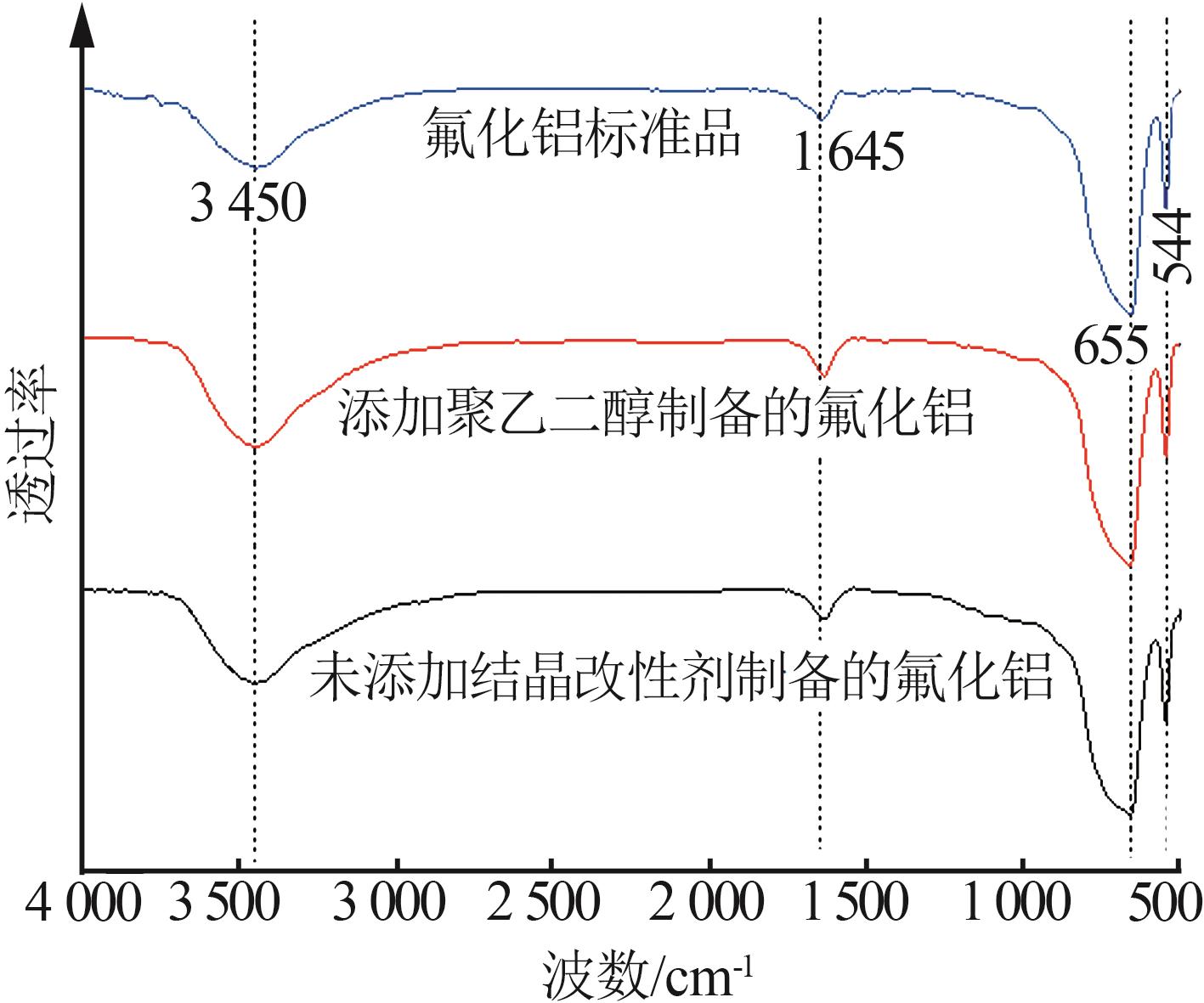

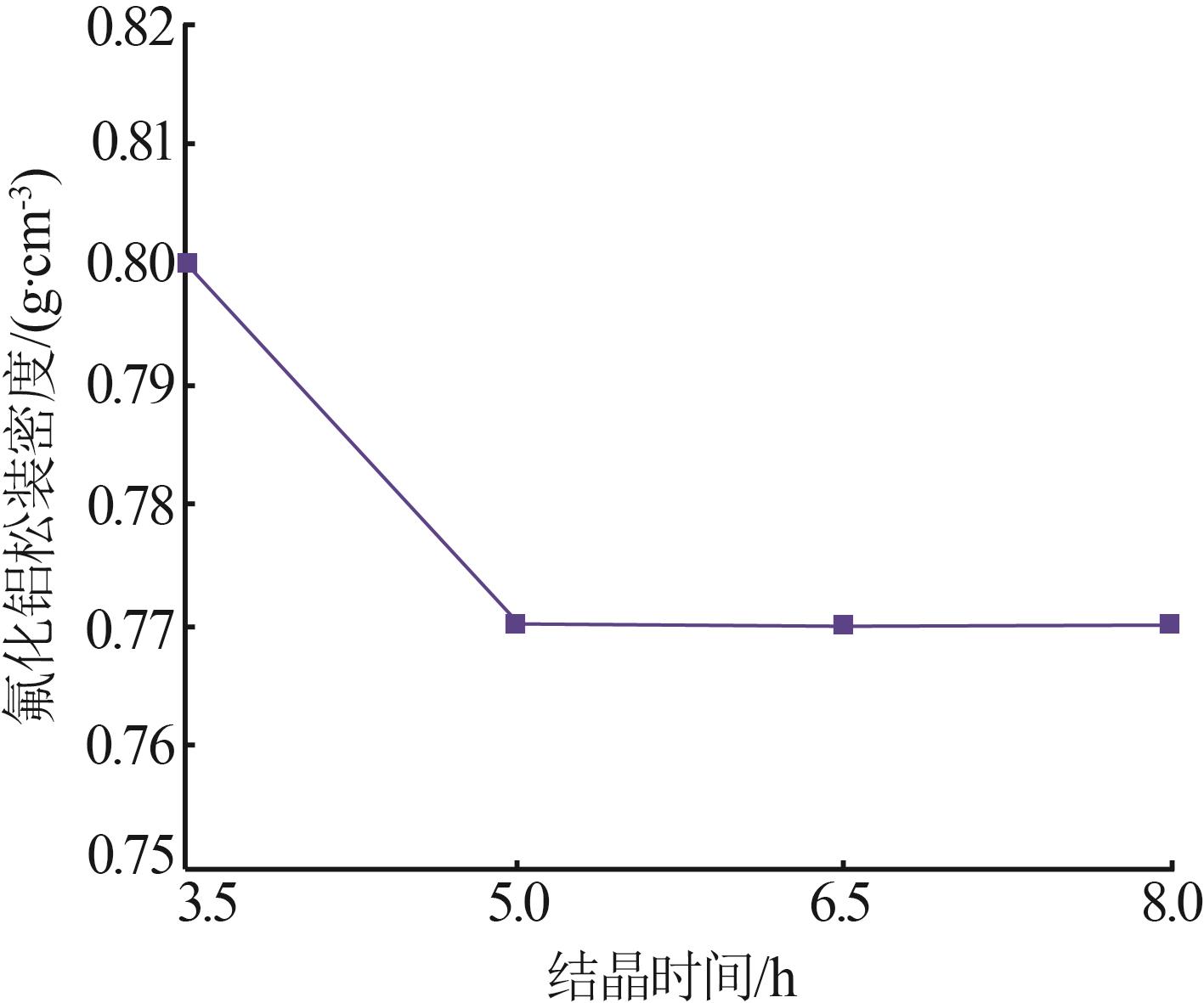

图10

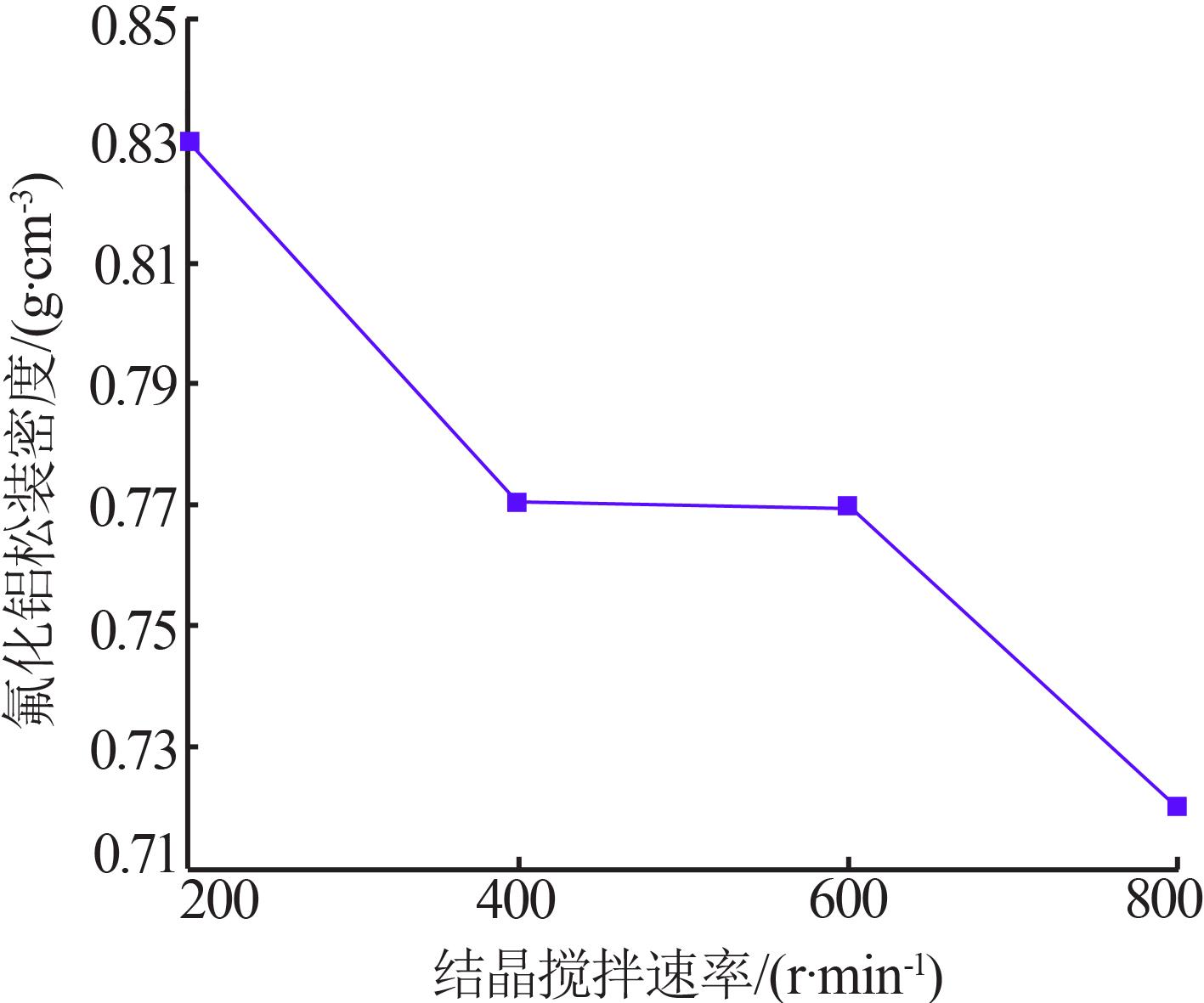

图11

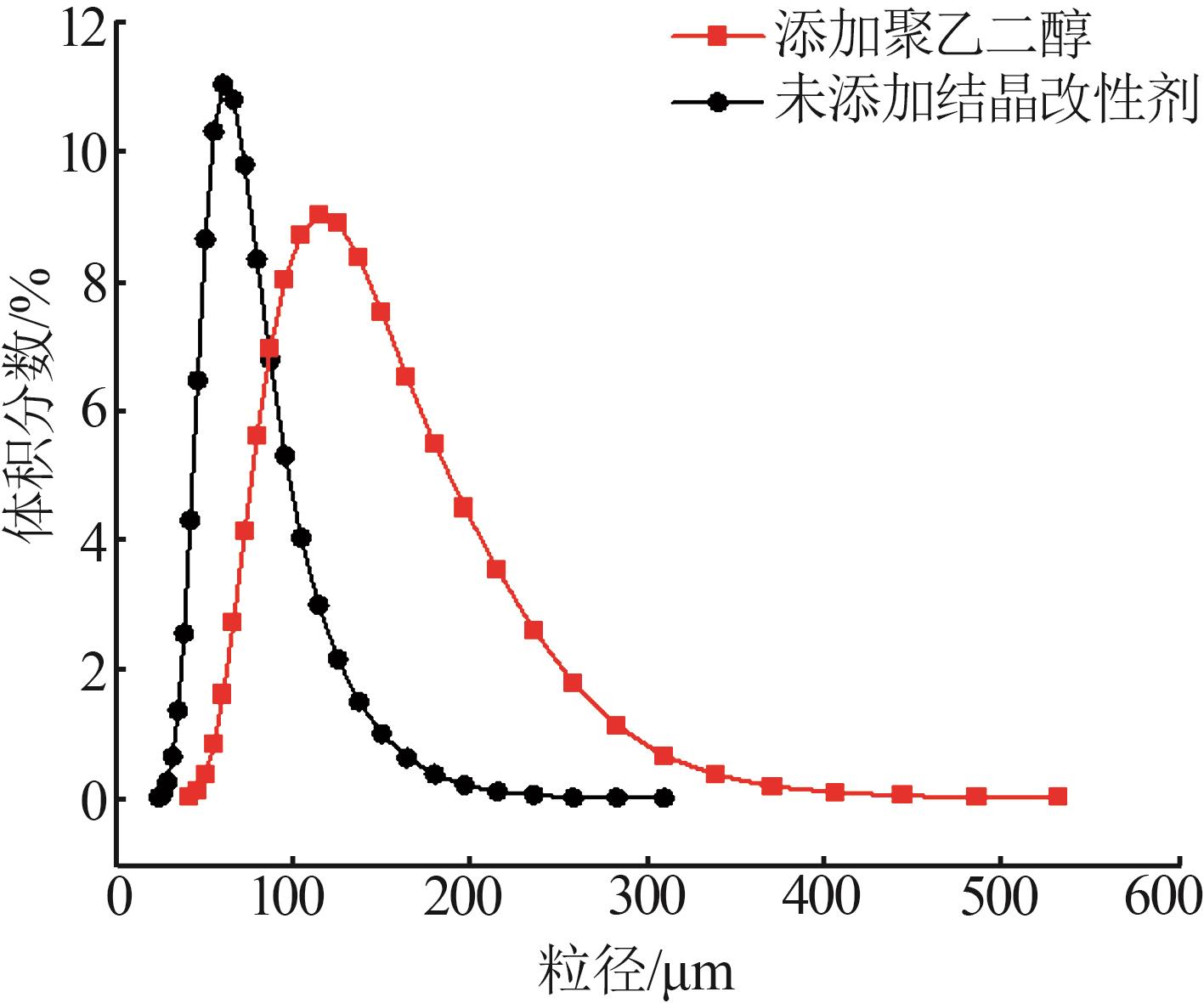

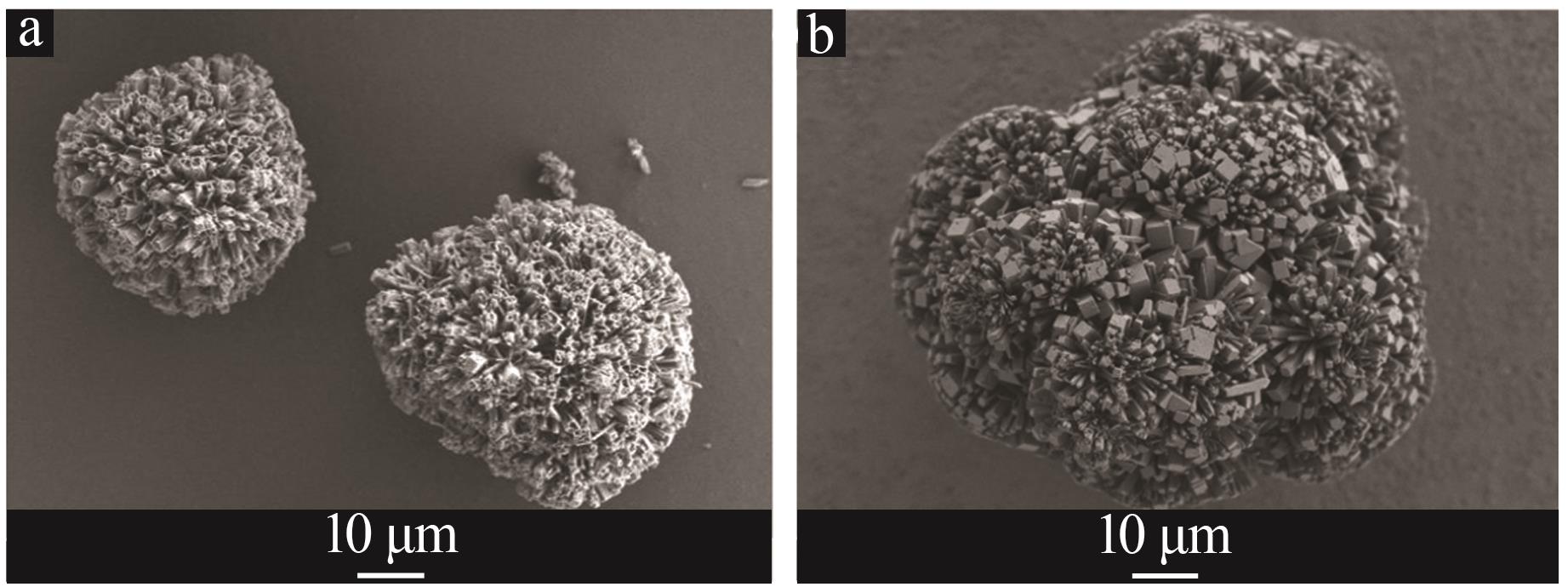

图12

表4

参考文献 10

1	王建萍，薛旭金，薛峰峰.氟硅酸制备高纯氟化铝新工艺研究［J］.无机盐工业，2024，56（3）：86-90.
	WANG Jianping， XUE Xujin， XUE Fengfeng.Study on new process of preparing high-purity aluminium fluoride from fluorosilicic acid［J］.Inorganic Chemicals Industry，2024，56（3）：86-90.
2	胡伟.氟化工生产技术（上）［M］.北京：科学出版社，2009：44-48.
3	张丹仙，亢建华，黄红军，等.萤石资源开发利用现状与战略意义［J］.过程工程学报，2023，23（1）：1-14.
	ZHANG Danxian， KANG Jianhua， HUANG Hongjun，et al.Exploitation and utilization of fluorite and its strategic significance［J］.The Chinese Journal of Process Engineering，2023，23（1）：1-14.
4	张小霞.利用氟硅酸与电石灰制备四氟化硅工艺研究［J］.无机盐工业，2021，53（9）：88-91.
5	欧健，李天祥，隋岩峰，等.工业含氟废气处理及资源回收的概述［J］.无机盐工业，2021，53（5）：39-46.
	Jian OU， LI Tianxiang， SUI Yanfeng，et al.Review of treatment and resource recovery of industrial fluoride-containing waste gas［J］.Inorganic Chemicals Industry，2021，53（5）：39-46.
6	CHEN Gaoxiang， YANG Xingdong， QU Jiyan，et al.Kinetic study on the preparation of aluminum fluoride based on fluosilicic acid［J］.Polish Journal of Chemical Technology，2021，23（3）：10-16.
7	杨勇，陈海洋，李煜坤，等.无水氟化氢和氟化铝工艺研发及工业应用进展［J］.无机盐工业，2023，55（9）：17-25，120.
	YANG Yong， CHEN Haiyang， LI Yukun，et al.Progress of process development and industrial application for anhydrous hydrogen fluoride and aluminum fluoride［J］.Inorganic Chemicals Industry，2023，55（9）：17-25，120.
8	WILL R K.The benefits of isolating & utilizing fluorine from phosphate operations［J］.Procedia Engineering，2016，138：267-272.
9	DREVETON A.Economic aspects of utilizing fluosilicic acid as raw material for the manufacture of hydrofluoric acid and aluminium fluoride［J］.Procedia Engineering，2014，83：279-285.
10	郝建堂.氟化铝加压结晶工艺技术研究探析［J］.无机盐工业，2019，51（9）：57-60.
	HAO Jiantang.Study on aluminum fluoride pressurized crystallization technology［J］.Inorganic Chemicals Industry，2019，51（9）：57-60.

项目	比表面积/（m²·g^-1）	孔容/（cm³·g^-1）
未添加结晶改性剂	28.334	0.320
添加聚乙二醇为改性剂	17.615	0.152

[1]	刘凯隆, 朱孔义, 郭春垒, 马晓彪, 王宇健, 盛强, 李翔, 王银斌, 靳凤英. 工艺条件对柴油吸附分离重芳烃轻质化反应的影响[J]. 无机盐工业, 2024, 56(6): 139-146.
[2]	王建萍, 薛旭金, 薛峰峰. 氟硅酸制备高纯氟化铝新工艺研究[J]. 无机盐工业, 2024, 56(3): 86-90.
[3]	杨勇, 陈海洋, 李煜坤, 范宗良, 李贵贤, 段志强, 赵鹬, 王东亮. 无水氟化氢和氟化铝工艺研发及工业应用进展[J]. 无机盐工业, 2023, 55(9): 17-25.
[4]	袁景华, 吴俊虎, 杨秀山, 许德华, 张志业. 硝磷酸氨法净化生产磷酸二氢铵工艺研究[J]. 无机盐工业, 2023, 55(9): 50-56.
[5]	切知加,董伟兵,杜景灵,马生奎,王刚. 低钠光卤石冷结晶法制备氯化钾的收率研究[J]. 无机盐工业, 2022, 54(5): 72-78.
[6]	张小霞. 利用氟硅酸与电石灰制备四氟化硅工艺研究[J]. 无机盐工业, 2021, 53(9): 88-91.
[7]	谢堂锋,陈若葵,巩勤学,蔡罗蓉. 氟硅酸钾滴定法测定粗制氟化钠中二氧化硅[J]. 无机盐工业, 2021, 53(9): 92-96.
[8]	赵瑞祥. 工业生产氟硅酸镁工艺探究[J]. 无机盐工业, 2021, 53(8): 79-82.
[9]	尚方毓,苏雪桐,尚苏滢. 氯化焙烧-水浸法回收钡渣中钡的研究[J]. 无机盐工业, 2021, 53(3): 65-67.
[10]	陈雯,龙翔,李海艳,杨辉,贾贵发,金娅秋. 激光粒度仪测定气相氧化法二氧化钛粒径的研究[J]. 无机盐工业, 2020, 52(2): 69-71.
[11]	黄忠,余双强,高开元,何俊,黄河,张险峰,陈喜珍. 高杂质氟硅酸制备氟化铵联产氟化镁工艺技术研究[J]. 无机盐工业, 2020, 52(10): 110-116.
[12]	王喜恒,孙文哲,张玲. 四氟化硅生产工艺研究进展[J]. 无机盐工业, 2020, 52(1): 35-38.
[13]	隋岩峰,刘松林,秦红. 氟化铵溶解含氟硅渣制备氟硅酸铵的实验研究[J]. 无机盐工业, 2020, 52(1): 76-78.
[14]	郝建堂. 氟化铝加压结晶工艺技术研究探析[J]. 无机盐工业, 2019, 51(9): 57-60.
[15]	刘蕾蕾,夏海建,冯魏良,汪铁林,王存文,王为国,姜振胜. 氟硅酸钾在稀硫酸溶液中溶解度的测定与关联[J]. 无机盐工业, 2019, 51(8): 17-19.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
