预处理-反浮选法制备光卤石精矿研究

doi:10.19964/j.issn.1006-4990.2024-0097

摘要/Abstract

摘要：

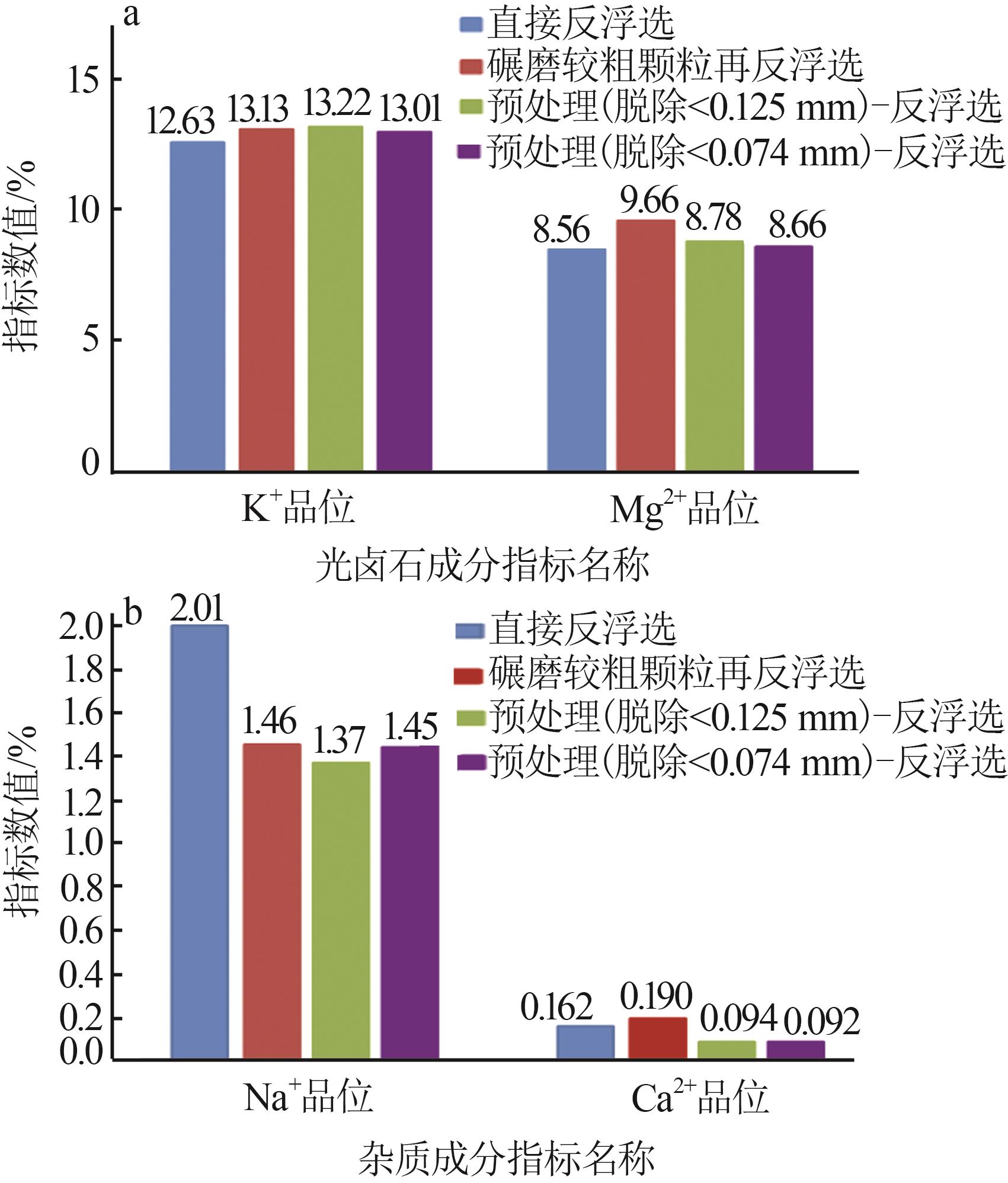

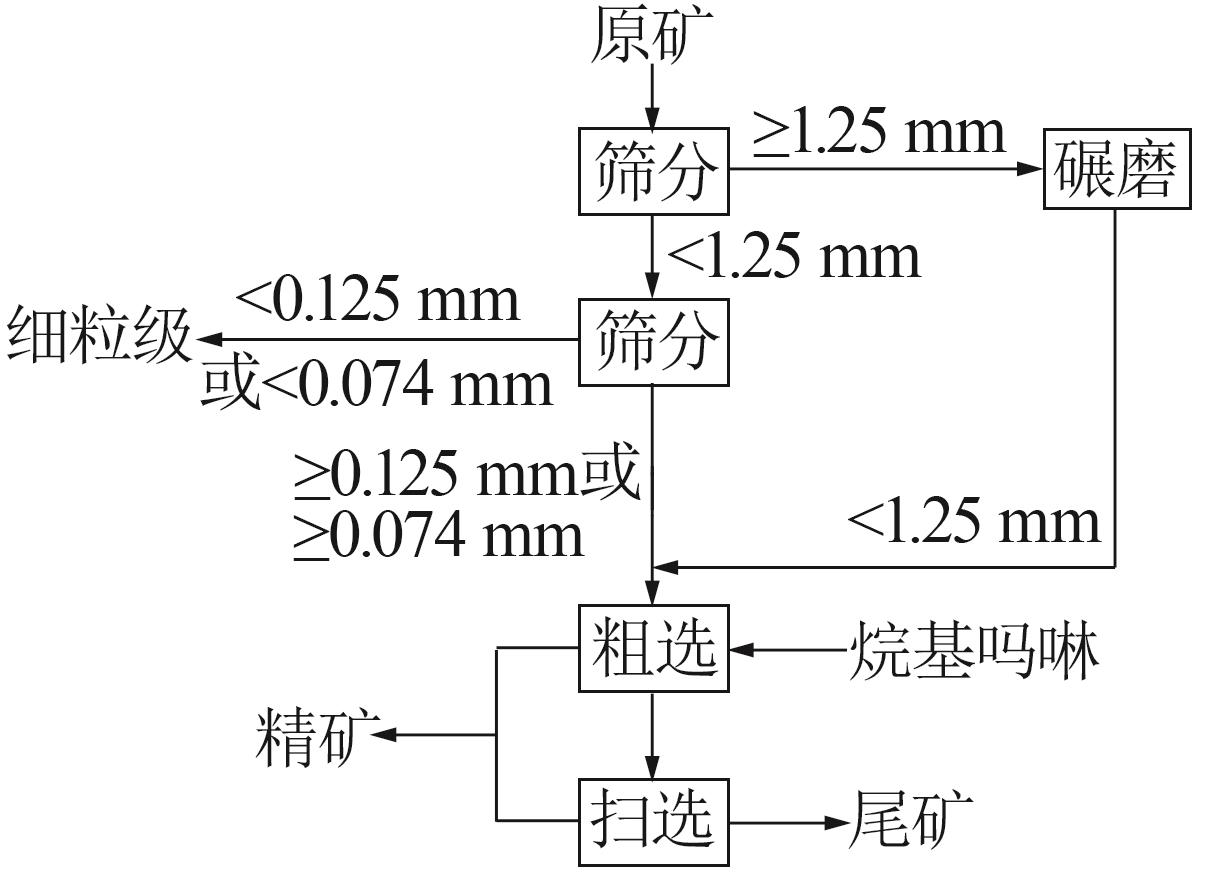

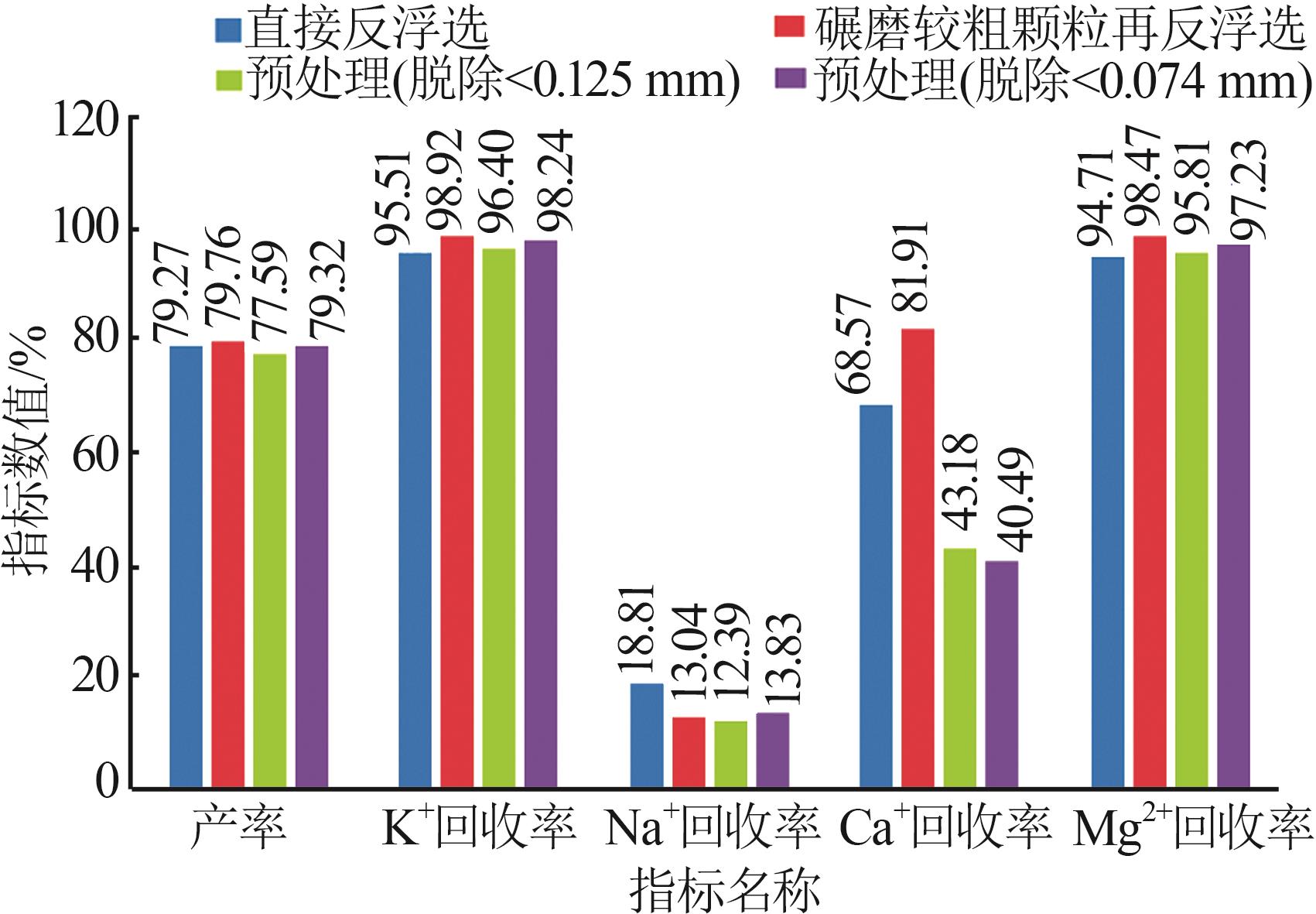

降低杂质含量、提高光卤石矿质量是获得高品质KCl产品的根本保证。为了有效降低杂质含量、提高光卤石矿质量，以察尔汗盐湖产出的光卤石矿为原料，采用预处理-反浮选联合法进行脱除杂质试验研究。其中预处理针对粒径≥1.25 mm的粗颗粒原矿进行适当碾磨，使之粒径<1.25 mm；再针对粒径<1.25 mm的原矿脱除粒径<0.074 mm细粒级；将碾磨后粒径<1.25 mm的原矿与粒径为0.074~<1.25 mm的原矿合并作为反浮选给矿；反浮选采用一次粗选、一次扫选，粗选精矿与扫选精矿合并流程，得到的光卤石精矿K⁺品位为13.01%，回收率为98.24%，含Na⁺质量分数为1.45%，Ca²⁺质量分数为0.092%。结果表明，直接反浮选法难以有效脱除钙杂质，使精矿Ca²⁺质量分数降至0.12%以下，并且浮选过程中容易受到粗颗粒的影响，降低精矿品质及钾回收率；相比直接反浮选法，预处理-反浮选联合法中钠杂质和钙杂质的脱除率分别提高了4.98%和28.08%，得到的精矿Na⁺、Ca²⁺含量均较低，尤其是Ca²⁺质量分数能够降低至0.12%以下，精矿质量能够达到高品质光卤石精矿要求，为后续生产高品质KCl产品提供原料保障。

关键词: 光卤石, 浮选, 氯化钾, 氯化钠, 硫酸钙/石膏, 预处理

Abstract:

Improving carnallite quality by reducing impurity content is the fundamental guarantee to obtain high quality KCl products.In order to reduce the content of impurities and improve the quality of carnallite effectively，taking carnallite from Chaerhan Salt Lake as raw material，the impurity removal tests were carried out by using the combined process of pretreatment and reverse flotation.Pretreatment included proper grinding of the coarse particles≥1.25 mm was used to make its size less than 1.25 mm and removal of the fine particles <0.074 mm from was conducted the raw ore <1.25 mm.The particles size of less than 1.25 mm after grinding were combined with the particles size of 0.074 mm to less than 1.25 mm as reverse flotation feed.The process of reverse flotation was one-stage roughing and one-stage sweeping，the roughing concentrate was combined with the sweeping concentrate.The K⁺ grade of getting carnallite concentrate was 13.01%，the recovery was 98.24%，the content of w（Na⁺） was 1.45%，w（Ca²⁺） was 0.092%.The results showed that the direct reverse flotation was difficult to remove calcium impurities effectively，reducing the Ca²⁺ content of the concentrate to below 0.12%，and was easily affected by coarse particles during the flotation process，reducing the quality of the concentrate and potassium recovery rate.Compared with the reverse flotation，using the pretreatment combined with reverse flotation，the removal rate of sodium and calcium impurities was increased by 4.98% and 28.08%，respectively.The Na⁺ and Ca²⁺ contents of the concentrate

were lower，especially the Ca²⁺ content could be reduced to less than 0.12%，the concentrate quality could meet the requirements of high quality carnallite.It could provide material guarantee for the follow-up production of high quality KCl products.

Key words: carnallite, flotation, potassium chloride, sodium chloride, calcium sulfate/gypsum, pretreatment

中图分类号:

TQ131.13

丁晓姜, 吴艳妮, 李博昀, 黄友良. 预处理-反浮选法制备光卤石精矿研究[J]. 无机盐工业, 2024, 56(12): 113-119.

DING Xiaojiang, WU Yanni, LI Boyun, HUANG Youliang. Research on preparation of carnallite concentrate by pretreatment combined with reverse flotation[J]. Inorganic Chemicals Industry, 2024, 56(12): 113-119.

图/表 16

表1

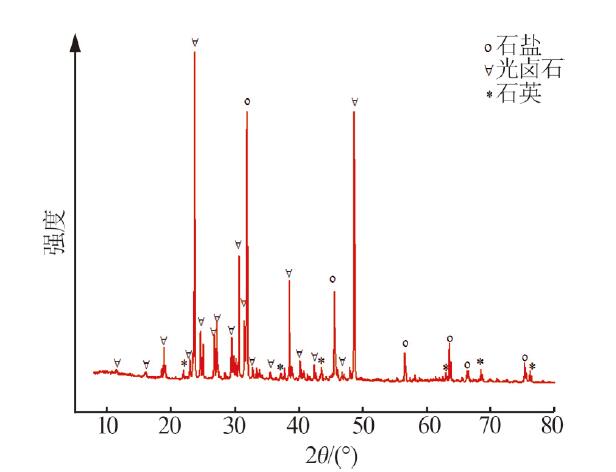

图1

表2

表3

图2

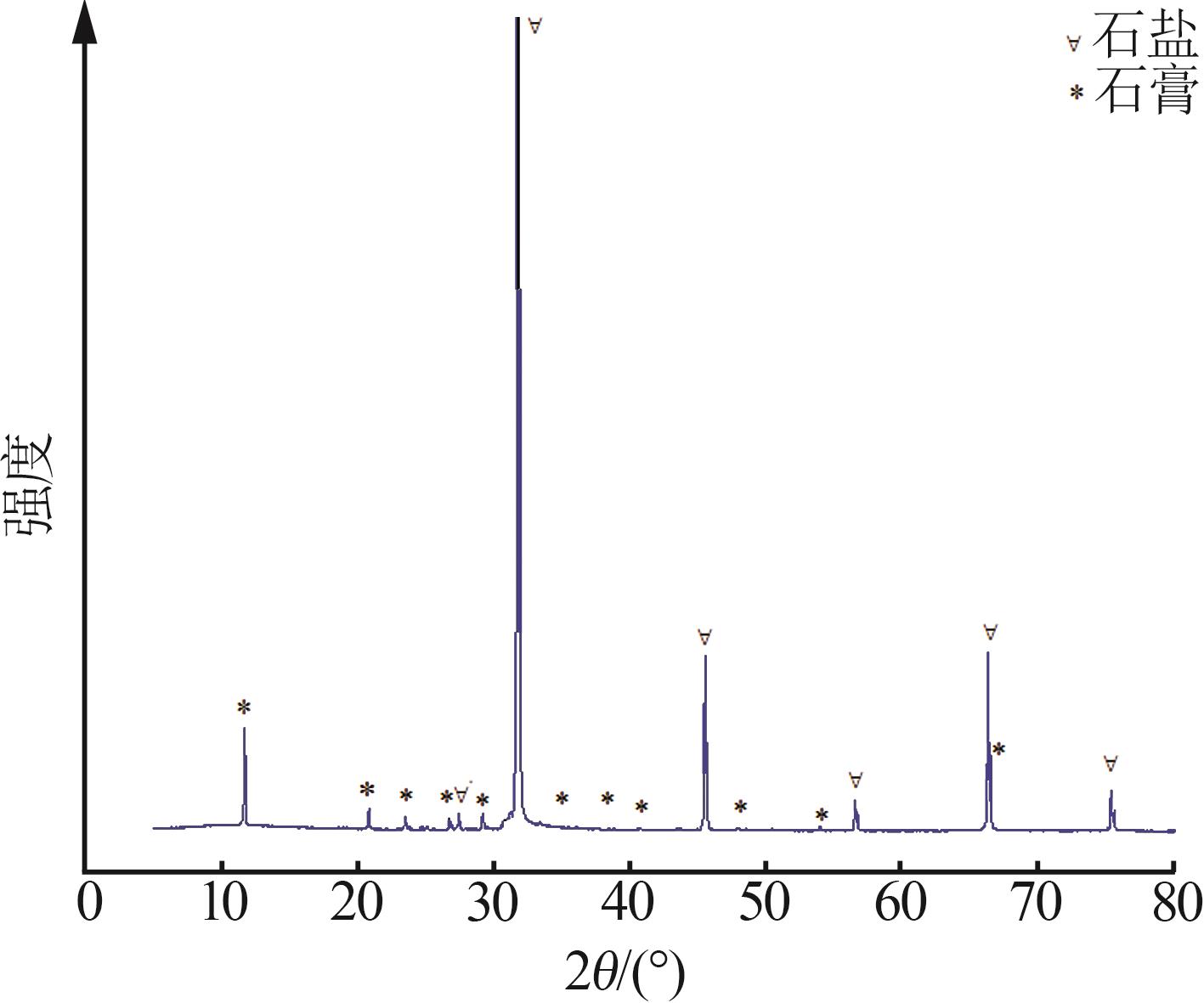

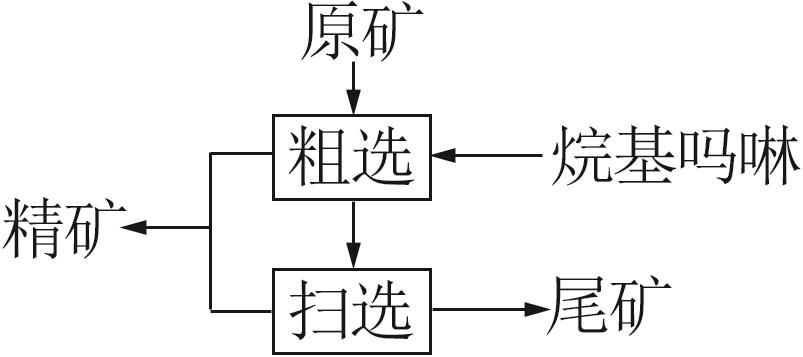

图3

图4

表4

图5

表5

图6

表6

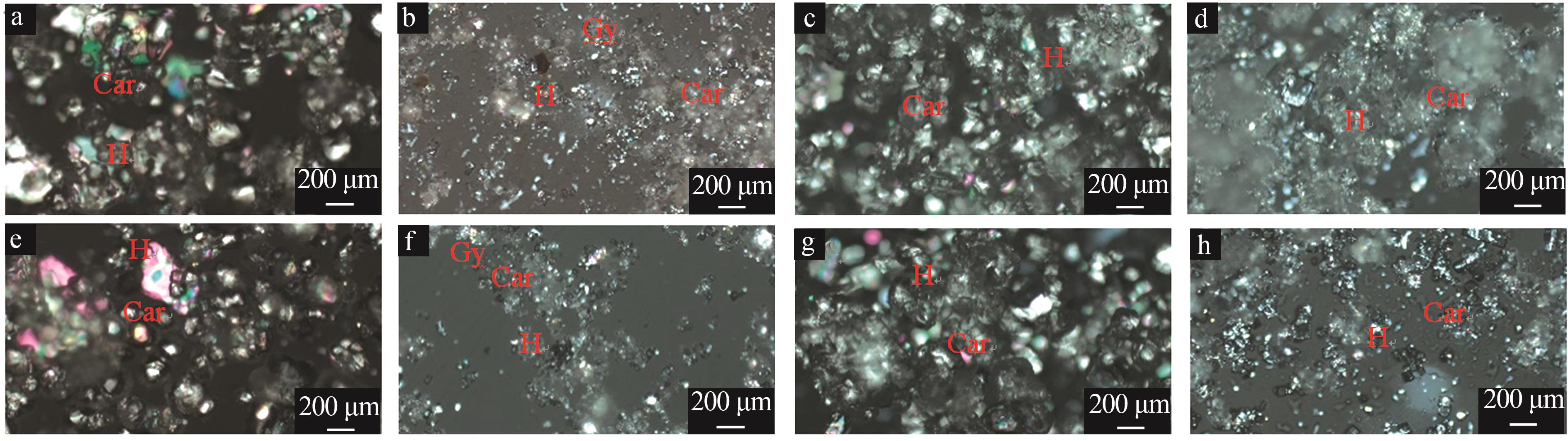

图7

图8

图9

图10

参考文献 13

[1]	熊增华，王石军.中国钾资源开发利用技术及产业发展综述［J］.矿产保护与利用，2020，40（6）：1-7.
	XIONG Zenghua， WANG Shijun.Overview of potassium resources exploitation & utilization technology and potash industry development［J］.Conservation and Utilization of Mineral Resources，2020，40（6）：1-7.
[2]	王石军.全球钾肥产业发展现状与展望［J］.磷肥与复肥，2019，34（10）：9-13.
	WANG Shijun.Development status and prospect of potash fertilizer industry in the world［J］.Phosphate & Compound Fertilizer，2019，34（10）：9-13.
[3]	张苏江，张琳，姜爱玲，等.中国盐湖资源开发利用现状与发展建议［J］.无机盐工业，2022，54（10）：13-21.
	ZHANG Sujiang， ZHANG Lin， JIANG Ailing，et al.Current situation and development suggestions of development and utilization of salt lake resources in China［J］.Inorganic Chemicals Industry，2022，54（10）：13-21.
[4]	ZHANG Shichun， YU Xueshan， TANG Haiying，et al.Effects of fine-NaCl on decomposition-crystallization process of carnallite with high content of fine-NaCl［J］.Journal of Salt Lake Research，2023，31（4）：93-100.
[5]	张生太，孟浩，屈小荣，等.“反浮选-冷结晶” 氯化钾生产中粗钾筛上物回收技术的研究与探讨［J］.当代化工研究，2020（6）：38-39.
	ZHANG Shengtai， MENG Hao， QU Xiaorong，et al.Research and discussion on recovery technology of coarse potassium sieve in the production of “reverse flotation-cold crystallization” potassium chloride［J］.Modern Chemical Research，2020（6）：38-39.
[6]	切知加，马生奎，杜景灵，等.响应面法优化提高低钠光卤石制备KCl收率研究［J］.盐科学与化工，2022，51（3）：25-30.
	Zhijia QIE， MA Shengkui， DU Jingling，et al.Optimization of KCl yield from low sodium carnallite by response surface methodology［J］.Journal of Salt Science and Chemical Industry，2022，51（3）：25-30.
[7]	CHENG Chen， HUANG Zhiqiang， ZHANG Ruirui，et al.Synthesis of an emerging morpholine-typed Gemini surfactant and its application in reverse flotation carnallite ore for production of potash fertilizer at low temperature［J］.Journal of Cleaner Production，2020，261：121121.
[8]	杜景灵，董伟兵，切知加，等.柠檬酸三钠对低钠光卤石分解制备氯化钾晶体粒度影响研究［J］.无机盐工业，2022，54（4）：112-118.
	DU Jingling， DONG Weibing， Zhijia QIE，et al.Study on effect of trisodium citrate on particle size of potassium chloride crystal prepared by decomposition of low sodium carnallite［J］.Inorganic Chemicals Industry，2022，54（4）：112-118.
[9]	齐美玲，王刚，张莉媛，等.光卤石中氯化钾溶解度、介穏区、诱导期测定［J］.无机盐工业，2020，52（5）：45-49.
	QI Meiling， WANG Gang， ZHANG Liyuan，et al.Determination of KCl solubility，interfacial region and induction period in carnallite［J］.Inorganic Chemicals Industry，2020，52（5）：45-49.
[10]	李小松，陈艳，罗妍，等.光卤石反浮选-冷结晶法生产氯化钾过程的结晶热力学［J］.华东理工大学学报（自然科学版），2009，35（4）：506-510.
	LI Xiaosong， CHEN Yan， LUO Yan，et al.Crystallization thermodynamics of reverse-flotation and cold-crystallization process for producing potassium chloride from KCl·MgCl₂·H₂O［J］.Journal of East China University of Science and Technology（Natural Science Edition），2009，35（4）：506-510.
[11]	惠庆华，权朝明，张慧芳，等.我国盐湖浮选提钾技术及机理［J］.应用化工，2021，50（12）：3414-3419.
	HUI Qinghua， QUAN Chaoming， ZHANG Huifang，et al.Flotation potassium technology and mechanism from salt lake in China［J］.Applied Chemical Industry，2021，50（12）：3414-3419.
[12]	切知加，董伟兵，杜景灵，等.低钠光卤石冷结晶法制备氯化钾的收率研究［J］.无机盐工业，2022，54（5）：72-78.
	Zhijia QIE， DONG Weibing， DU Jingling，et al.Study on yield of KCl prepared by cold crystallization of low-sodium carnallite［J］.Inorganic Chemicals Industry，2022，54（5）：72-78.
[13]	尹明，李家熙，何红蓼，等.岩石矿物分析［M］.北京：地质出版社，2011.

w（K⁺）	w（Na⁺）	w（Ca²⁺）	w（Mg²⁺）	w（Cl^-）	w（SO₄^2-）	w（水不溶物）	主要成分折算
w（K⁺）	w（Na⁺）	w（Ca²⁺）	w（Mg²⁺）	w（Cl^-）	w（SO₄^2-）	w（水不溶物）	w（KCl）	w（NaCl）	w（MgCl₂）	w（CaSO₄）
10.32	8.21	0.21	7.14	42.92	0.71	0.29	19.68	20.87	27.97	0.72

w（K⁺）	w（Na⁺）	w（Ca²⁺）	w（Mg²⁺）	w（Cl^-）	w（SO₄^2-）	主要成分折算
w（K⁺）	w（Na⁺）	w（Ca²⁺）	w（Mg²⁺）	w（Cl^-）	w（SO₄^2-）	w（KCl）	w（NaCl）	w（MgCl₂）	w（CaSO₄）
1.03	0.66	0.02	6.76	20.97	0.74	1.96	1.67	25.45	0.06

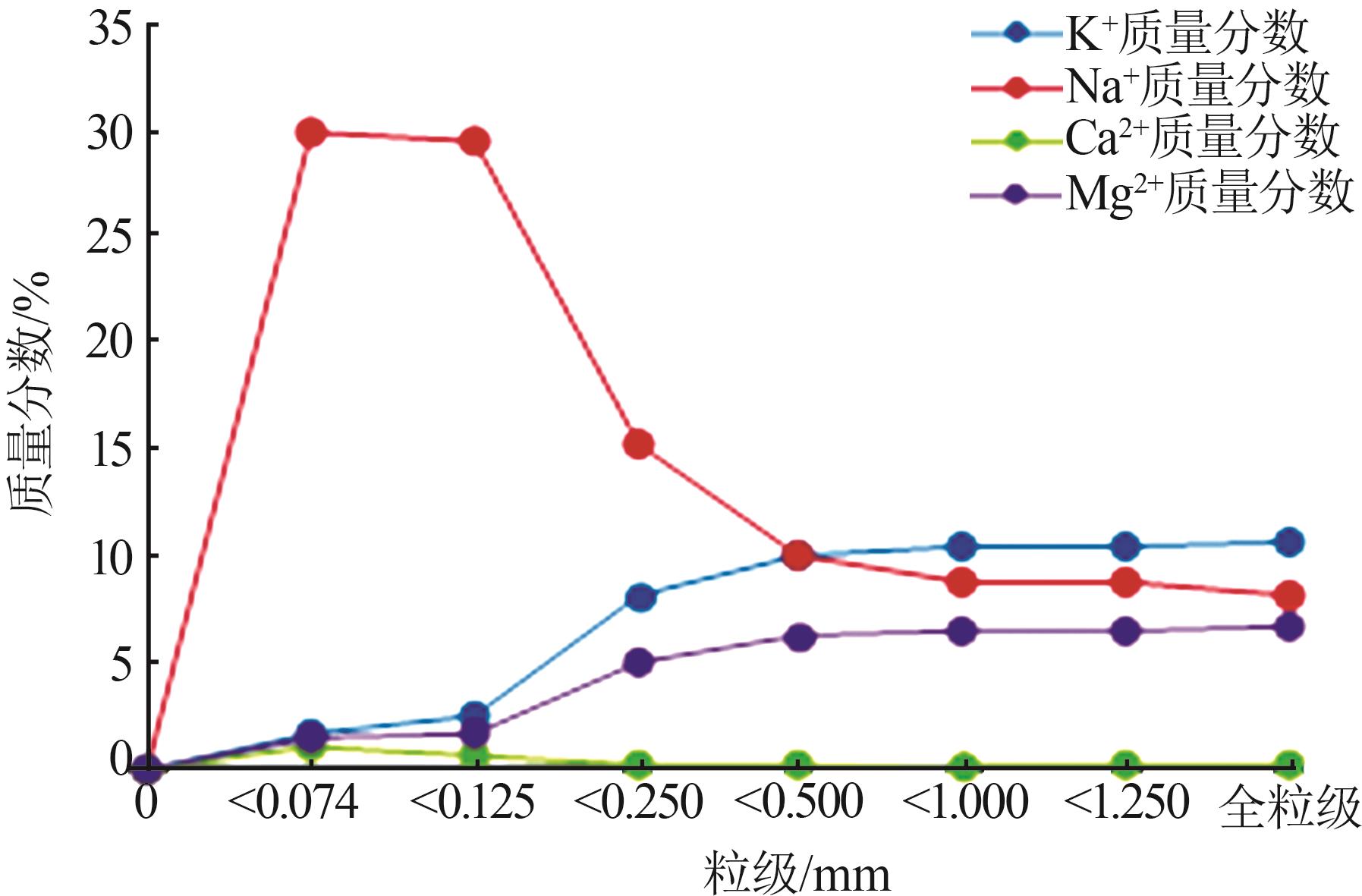

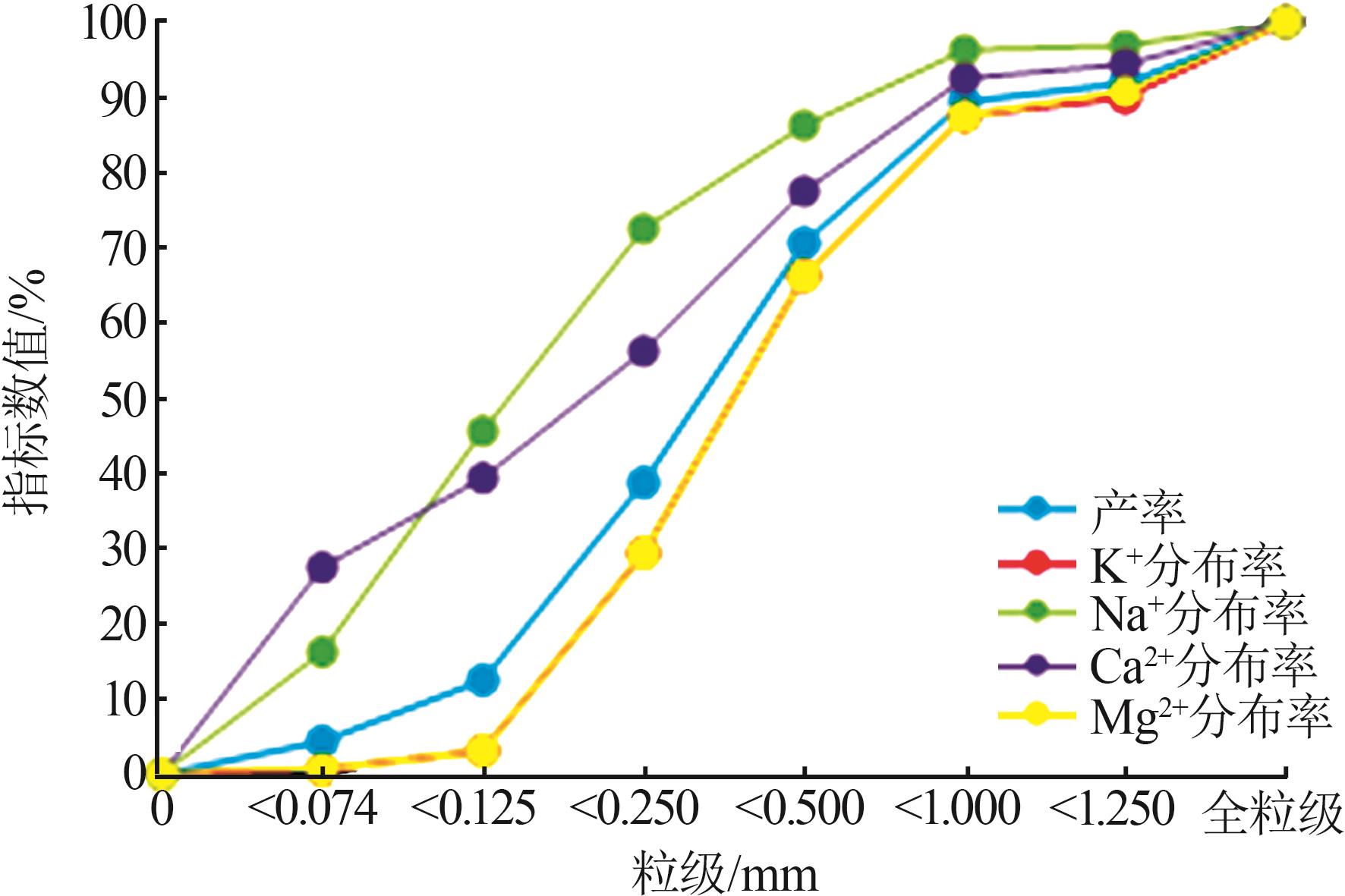

粒级/mm	产率/%	质量分数/%				分布率/%
粒级/mm	产率/%	K⁺	Na⁺	Ca²⁺	Mg²⁺	K⁺	Na⁺	Ca²⁺	Mg²⁺
合计	100.00	10.57	8.18	0.172	6.65	100.00	100.00	100.00	100.00
≥1.25	8.58	12.30	2.90	0.116	7.60	9.98	3.04	5.78	9.81
1.0~<1.25	2.42	11.66	3.82	0.122	7.62	2.67	1.13	1.71	2.76
0.5~<1.0	18.58	11.91	4.24	0.141	7.56	20.93	9.63	15.20	21.12
0.25~<0.5	31.75	12.31	3.60	0.114	7.70	36.96	13.97	20.99	36.76
0.125~<0.25	26.00	10.74	8.31	0.114	6.72	26.41	26.41	17.19	26.27
0.074~<0.125	8.25	2.98	29.42	0.245	1.91	2.33	29.67	11.72	2.37
<0.074	4.42	1.72	29.90	1.070	1.37	0.72	16.15	27.41	0.91

产品名称	产率/ %	品位/%				回收率/%
产品名称	产率/ %	K⁺	Na⁺	Ca²⁺	Mg²⁺	K⁺	Na⁺	Ca²⁺	Mg²⁺
精矿	79.27	12.63	2.01	0.162	8.56	95.51	18.81	68.57	94.71
尾矿	20.73	2.27	33.18	0.284	1.83	4.49	81.19	31.43	5.29
原矿	100.00	10.48	8.47	0.187	7.16	100.00	100.00	100.00	100.00

产品名称	产率/ %	品位/%				回收率/%
产品名称	产率/ %	K⁺	Na⁺	Ca²⁺	Mg²⁺	K⁺	Na⁺	Ca²⁺	Mg²⁺
精矿	79.76	13.13	1.46	0.190	9.66	98.92	13.04	81.91	98.47
尾矿	20.24	0.57	38.25	0.165	0.59	1.08	86.96	18.09	1.53
原矿	100.00	10.59	8.90	0.185	7.82	100.00	100.00	100.00	100.00

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
