黄河流域沉沙池泥沙制备陶粒及其性能研究

doi:10.19964/j.issn.1006-4990.2021-0434

摘要/Abstract

摘要：

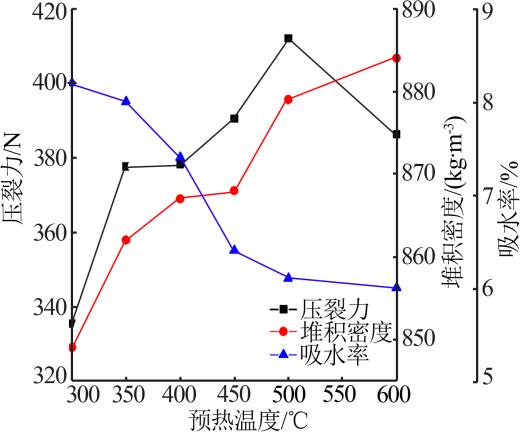

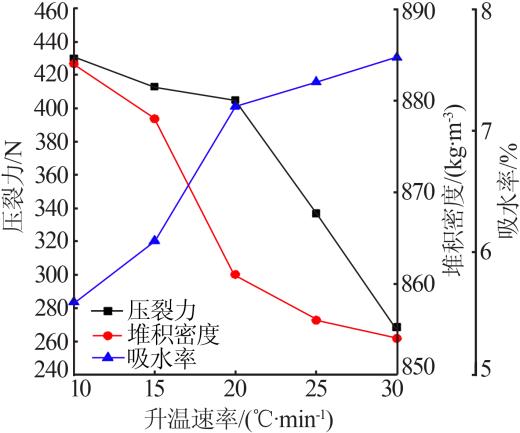

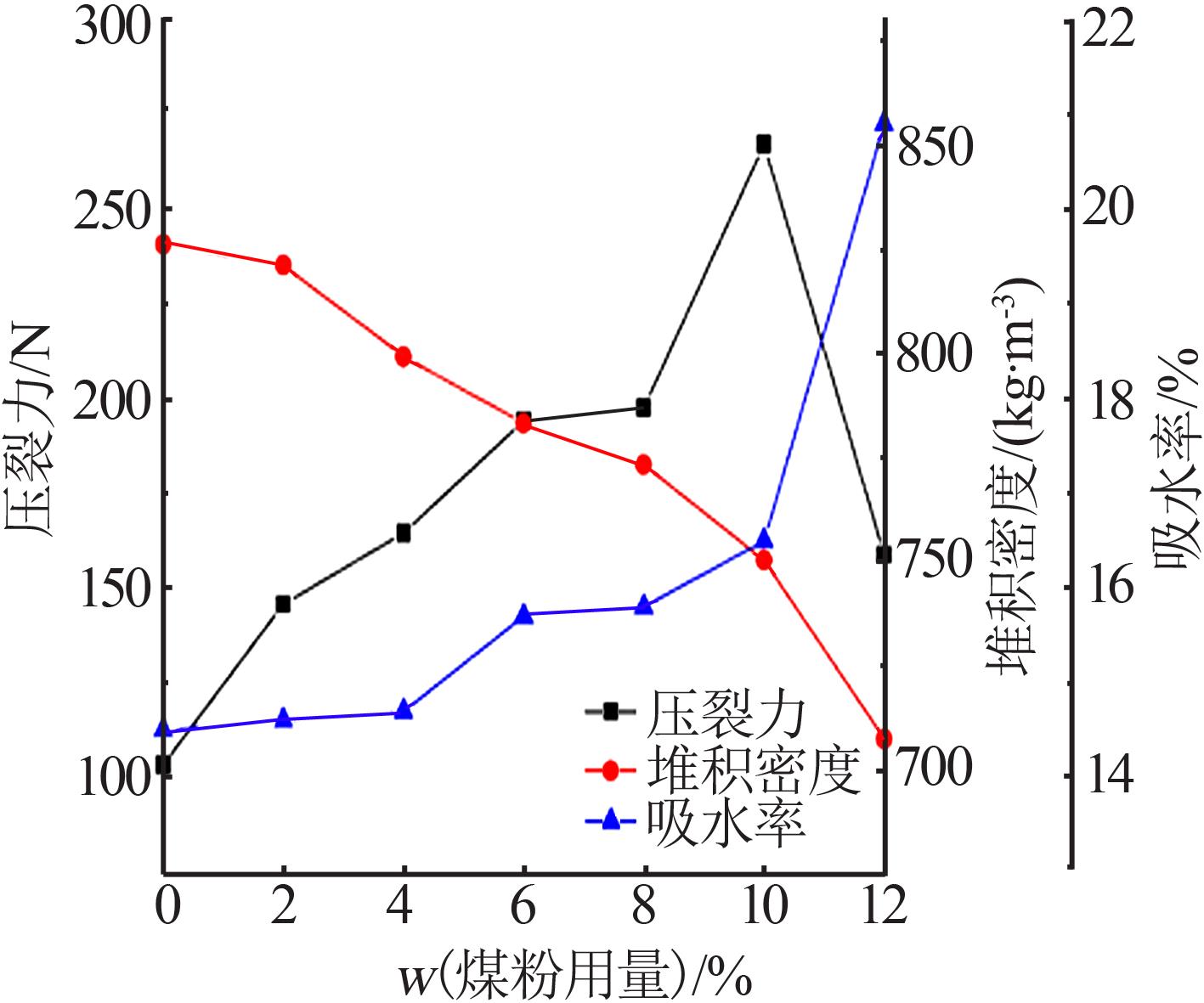

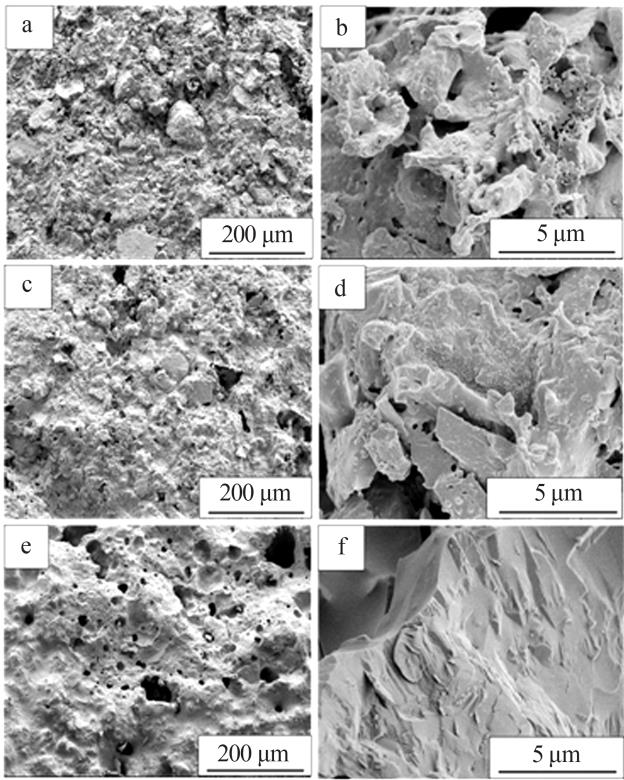

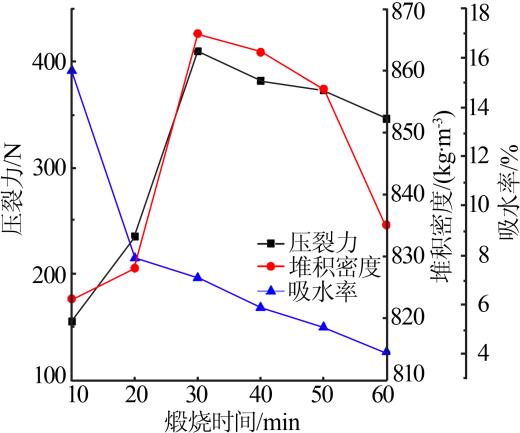

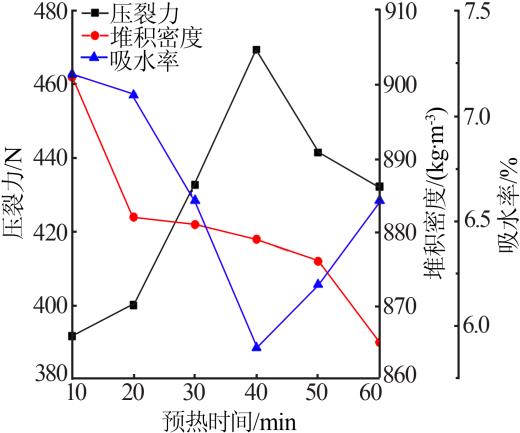

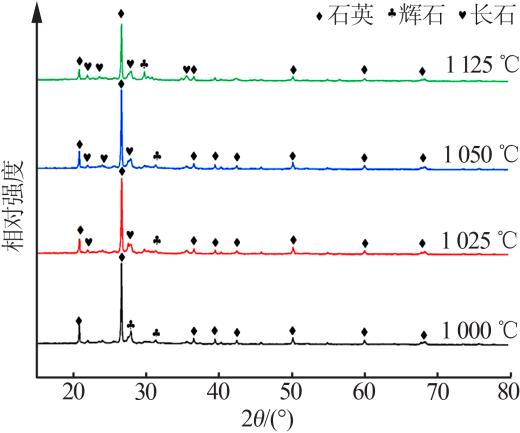

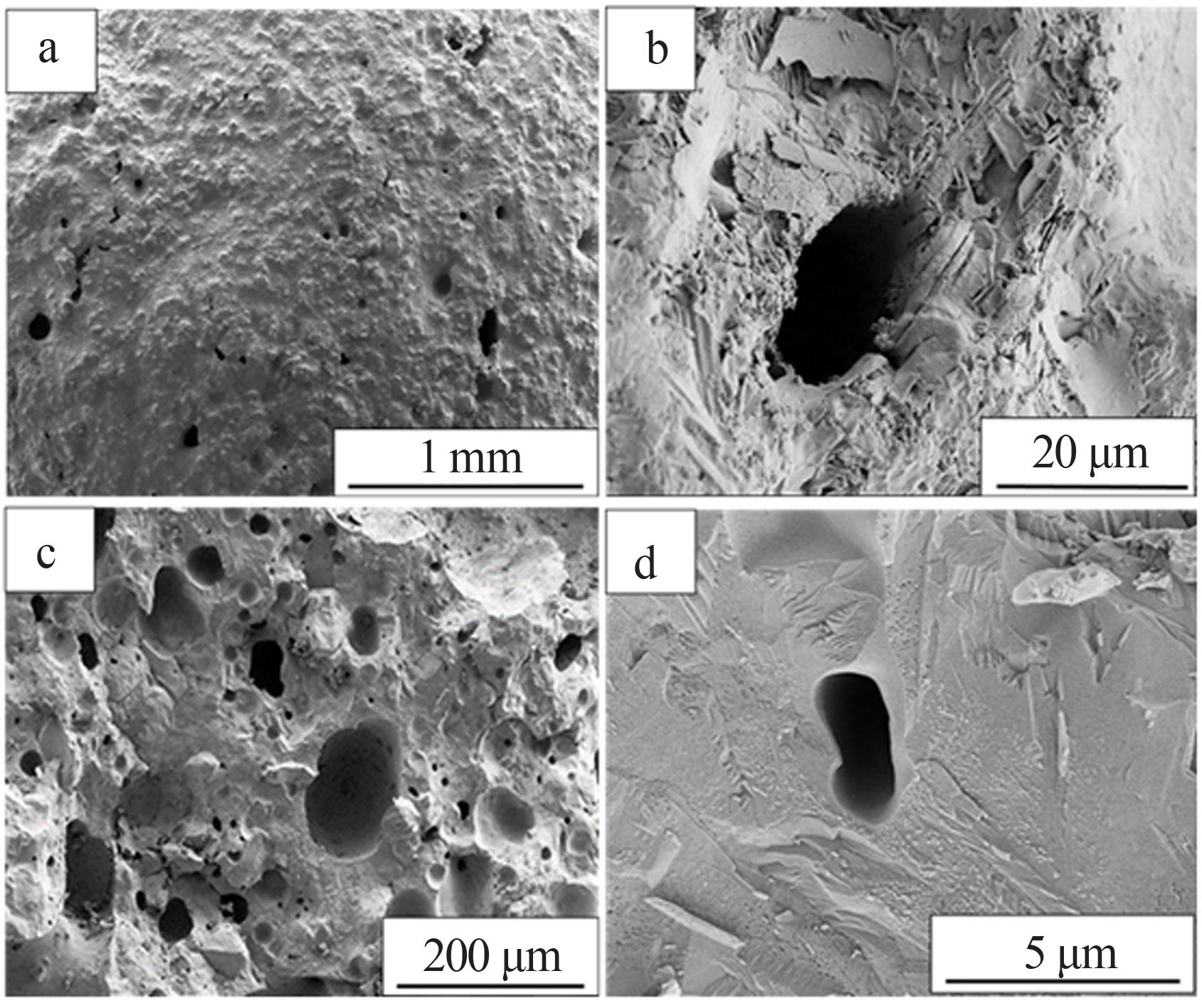

以黄河流域某沉沙池泥沙为主要原料，煤粉为造孔剂，通过造粒煅烧工艺制备多孔陶粒，系统研究了煤粉用量、煅烧温度、煅烧时间、升温速率和预热条件等主要因素对陶粒性能的影响规律，并对陶粒样品的物相和微观形貌进行了分析。结果表明：在泥沙与煤粉质量比为9∶1、煅烧温度为1 125 ℃、煅烧时间为30 min、升温速率为20 ℃/min、预热温度为450 ℃、预热时间为40 min条件下，可制备出性能指标符合国标要求的泥沙陶粒样品（堆积密度为879 kg/m³，吸水率为5.9%，筒压强度为9.1 MPa）；所制备的陶粒表面多孔，且高温固相反应使泥沙中云母、方解石等矿相转变成石英、长石并生成玻璃相，使陶粒内部孔隙周围结构致密。

关键词: 黄河泥沙, 陶粒, 高温烧结, 综合利用

Abstract:

Porous ceramsite was prepared by granulation and calcination process with the sediment of a desilting basin in the Yellow River Basin as the main raw material and pulverized coal as pore forming agent.The influence rule of the amount of coal powder，calcination temperature，calcination time，heating rate and preheating condition on the performance of the ceramsite samples was systematically studied.The crystal phase and microscopic morphology of the obtained ceramsite samples were also analyzed.The results showed that under the conditions：the mass ratio of sediment to pulverized coal of 9∶1，the calcination temperature of 1 125 ℃，the calcination time of 30 min，the heating rate of 20 ℃/min，the preheating temperature of 450 ℃ and the preheating time of 40 min，the sediment ceramsite samples with performance indexes meeting the requirements of the national standard could be prepared（bulk density of 879 kg/m³，water absorption of 5.9%，barrel pressure strength of 9.1 MPa）.The surface of the prepared ceramsite was porous，and the high?temperature solid?state reaction transformed the mica，calcite and other mineral phases in the sediment into quartz，feldspar and glass phase，so that the structure around the pores in the ceramsite was compact.

Key words: Yellow River sediment, ceramsite, high temperature sintering, comprehensive utilization

中图分类号:

TQ127.2

杨丽艳,马鑫,梅锐锋,杨大山,梁家麟,李春全,孙志明. 黄河流域沉沙池泥沙制备陶粒及其性能研究[J]. 无机盐工业, 2022, 54(5): 109-115.

YANG Liyan,MA Xin,MEI Ruifeng,YANG Dashan,LIANG Jialin,LI Chunquan,SUN Zhiming. Study on preparation and performance of ceramsite from sediment in Yellow River desilting basin[J]. Inorganic Chemicals Industry, 2022, 54(5): 109-115.

图/表 16

表1

表2

表3

表4

表5

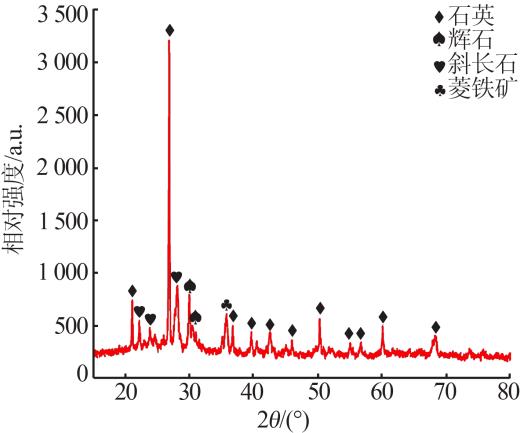

图1

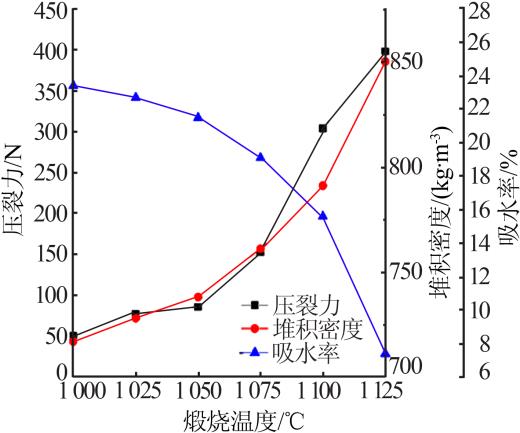

图2

图3

图4

图5

图6

图7

图8

图9

图10

表6

参考文献 22

1	冯家豪，赵广举，穆兴民，等.黄河中游泥沙输移特性及机理研究［J］.泥沙研究，2020，45（5）：34-41.
	FENG Jiahao， ZHAO Guangju， MU Xingmin，et al.Characteristics and mechanism of sediment transport in the Middle Yellow River［J］.Journal of Sediment Research，2020，45（5）：34-41.
2	田勇，屈博，李勇，等.黄河下游滩区治理研究与展望［J］.人民黄河，2019，41（2）：14-19.
	TIAN Yong， QU Bo， LI Yong，et al.Research and perspective on floodplain treatment in the lower Yellow River［J］.Yellow River，2019，41（2）：14-19.
3	CHIANG K Y， CHIEN Kuangli， HWANG S J.Study on the characteristics of building bricks produced from reservoir sediment［J］.Journal of Hazardous Materials，2008，159（2/3）：499-504.
4	SOMLAI J， JOBBÁGY V， KOVÁCS J，et al.Radiological aspects of the usability of red mud as building material additive［J］.Journal of Hazardous Materials，2008，150（3）：541-545.
5	卢书慧，张旭东，张治昊.黄河泥沙基本特性分析及治理措施建议［J］.水利建设与管理，2018，38（3）：29-32.
	LU Shuhui， ZHANG Xudong， ZHANG Zhihao.Analysis on basic characteristics of sediment in the Yellow River and suggestions for control measures［J］.Water Conservancy Construction and Management，2018，38（3）：29-32.
6	杨瑞兵，裴自勇.黄河下游泥沙治理与开发运用探索［J］.治黄科技信息，2017，（3）：3-4.
	YANG Ruibing， PEI Ziyong.Exploration on treatment and development and application of sediment in the lower reaches of the Yellow River［J］.Science and Technology Information on Yellow Control，2017，（3）：3-4.
7	NYSSEN J， VAN DEN BRANDEN J， SPALEVIĆ V，et al.Twentieth century land resilience in Montenegro and consequent hydrolo⁃
	gical response［J］.Land Degradation & Development，2014，25（4）：336-349.
8	徐晓虹，吴建锋，郑树清.一种利用黄河泥沙和赤泥制备发泡陶瓷隔热保温板的方法：中国，105198481B［P］.2017-06-13.
	XU Xiaohong， WU Jianfeng， ZHENG Shuqing.A method for preparing foamed ceramic thermal insulation board by using Yellow River sediment and red mud：CN，105198481B［P］.2017-06-13.
9	王萍，郑光和，邵菁，等.利用黄河泥沙制作防汛备防石的试验研究［J］.人民黄河，2012，34（5）：12-13，31.
	WANG Ping， ZHENG Guanghe， SHAO Jing，et al.Study on the reserved blocks made with sediment in the Yellow River via roller compacted technique［J］.Yellow River，2012，34（5）：12-13，31.
10	MEZENCEVOVA A， YEBOAH N N， BURNS S E，et al.Utilization of Savannah Harbor River sediment as the primary raw material in production of fired brick［J］.Journal of Environmental Management，2012，113：128-136.
11	汪欣林，马鑫，梅锐锋，等.泥沙资源化利用技术研究进展［J］.化工矿物与加工，2021，50（4）：36-44.
	WANG Xinlin， MA Xin， MEI Ruifeng，et al.Research progress on the technologies for sediment utilization［J］.Industrial Minerals & Processing，2021，50（4）：36-44.
12	朱玲，吴辉琴，岑钒浬，等.粉煤灰陶粒轻骨料混凝土弹性模量试验研究［J］.广西科技大学学报，2021，32（2）：26-32.
	ZHU Ling， WU Huiqin， CEN Fanli，et al.Experimental research on elastic modulus of fly ash ceramsite lightweight aggregate concrete［J］.Journal of Guangxi University of Science and Technology，2021，32（2）：26-32.
13	郑凯，蒋善庆，武福平.给水厂污泥陶粒制备及其对氮磷吸附研究［J］.环境污染与防治，2020，42（1）：35-38，43.
	ZHENG Kai， JIANG Shanqing， WU Fuping.Study on preparation of ceramsite made from waterworks sludge and its performance for adsorption of nitrogen and phosphorus［J］.Environmental Pollution & Control，2020，42（1）：35-38，43.
14	郝晓平，韩进文，高志强，等.锌冶炼废渣的综合利用［J］.无机盐工业，2017，49（7）：55-58.
	HAO Xiaoping， HAN Jinwen， GAO Zhiqiang，et al.Comprehensive utilization of zinc smelting slag［J］.Inorganic Chemicals Industry，2017，49（7）：55-58.
15	石志平，姜澜，杨洪亮，等.铝灰的回收处理及资源化利用研究现状［J］.无机盐工业，2020，52（9）：21-25.
	SHI Zhiping， JIANG Lan， YANG Hongliang，et al.Research status of recycling and resource utilization of aluminum dross［J］.Inorganic Chemicals Industry，2020，52（9）：21-25.
16	刘代俊.中国无机固体废弃物处理技术进展［J］.无机盐工业，2020，52（3）：1-10.
	LIU Daijun.Advance in inorganic solid waste treatment technology in China［J］.Inorganic Chemicals Industry，2020，52（3）：1-10.
17	吴俊权，马晶，汪应玲，等.高硅铁尾矿制备陶粒工艺试验研究［J］.矿产保护与利用，2020，40（6）：126-132.
	WU Junquan， MA Jing， WANG Yingling，et al.Experimental study on preparation of ceramsite with high silicon iron tailings［J］.
	Conservation and Utilization of Mineral Resources，2020，40（6）：126-132.
18	王梓，陈鸿骏，薛泽洋，等.铁尾矿粉煤灰陶粒的制备与表征［J］.材料研究与应用，2020，14（3）：217-225.
	WANG Zi， CHEN Hongjun， XUE Zeyang，et al.Preparation and characterization of the iron tailing/fly ash ceramsites［J］.Materials Research and Application，2020，14（3）：217-225.
19	张振文，胡彭青，周海华，等.基于固体废弃物的高性能陶粒的研究［J］.低温建筑技术，2010，32（1）：11-13.
	ZHANG Zhenwen， HU Pengqing， ZHOU Haihua，et al.Study on high performance ceramic from solid waste［J］.Low Temperature Architecture Technology，2010，32（1）：11-13.
20	汪学彬，杨重卿，张祥伟，等.工业固体废弃物制备陶粒及其应用研究进展［J］.中国粉体技术，2021，27（2）：1-8.
	WANG Xuebin， YANG Chongqing， ZHANG Xiangwei，et al.Preparation and application of ceramsite prepared from industrial solid waste：A review［J］.China Powder Science and Technology，2021，27（2）：1-8.
21	段美学，闫传霖，赵蔚琳.利用金矿尾矿烧制陶粒的正交实验研究［J］.中国粉体技术，2014，20（4）：64-67.
	DUAN Meixue， YAN Chuanlin， ZHAO Weilin.Orthogonal test of preparing ceramsites using gold tailings［J］.China Powder Science and Technology，2014，20（4）：64-67.
22	王继娜，徐开东，李志新，等.焙烧工艺对赤泥陶粒烧成特性及性能的影响［J］.非金属矿，2021，44（1）：20-22.
	WANG Jina， XU Kaidong， LI Zhixin，et al.The influence of roasting technology on the sintering characteristics and properties of red mud ceramsite［J］.Non-Metallic Mines，2021，44（1）：20-22.

粒度级	粒径/μm	粒度级	粒径/μm
D₁₀	1.456	D₉₀	26.44
D₅₀	7.499	D₉₇	48.44

[1]	王丽, 严晓红, 柯国鹏, 梅嘉鑫, 陈明月, 刘敬勇. 重金属污染土壤烧结制备陶粒研究进展[J]. 无机盐工业, 2025, 57(1): 27-35.
[2]	赵飞燕, 张小东, 杜艳霞, 王强, 李小燕. 粉煤灰陶粒的制备技术及研究进展[J]. 无机盐工业, 2024, 56(4): 16-23.
[3]	王保明, 王兴龙, 杨英, 赵波, 化全县, 刘咏, 刘鹏飞, 申博, 丁俊祥, 汤建伟. 磷尾矿综合利用现状及研究进展[J]. 无机盐工业, 2024, 56(10): 1-11.
[4]	邓华, 侯硕旻, 李中军, 徐港, 池汝安, 习本军. 磷石膏综合利用现状及展望[J]. 无机盐工业, 2024, 56(1): 1-8.
[5]	刘观发, 曾超聪, 王泽凯, 曾祥荣, 黄万抚. 钨冶炼渣制备高强烧结陶粒及其性能研究[J]. 无机盐工业, 2023, 55(8): 132-139.
[6]	李煜, 赵伟, 张兴华, 王锐, 闫炳基, 国宏伟. 高强萤石尾矿陶粒的制备及其性能研究[J]. 无机盐工业, 2023, 55(5): 100-108.
[7]	蒋子文,全学军,李纲,鹿存房,郭毅军,陈号,周彦阔,程治良. 铬渣资源化利用研究进展[J]. 无机盐工业, 2023, 55(2): 26-35.
[8]	方伟成,程星星,孙常荣. 响应曲面法优化污泥/粉煤灰复合陶粒滤料的制备[J]. 无机盐工业, 2022, 54(9): 119-125.
[9]	张晓亚,李佳丽,冯丽娟,王济. 城市污泥陶粒制备技术与应用研究进展[J]. 无机盐工业, 2022, 54(9): 28-38.
[10]	崔荣政,白海丹,高永峰,修学峰. 磷石膏综合利用现状及“十四五”发展趋势[J]. 无机盐工业, 2022, 54(4): 1-4.
[11]	刘林程,左海滨,许志强. 工业石膏的资源化利用途径与展望[J]. 无机盐工业, 2021, 53(10): 1-9.
[12]	张祥成,孟永彪. 浅析中国粉煤灰的综合利用现状[J]. 无机盐工业, 2020, 52(2): 1-5.
[13]	符宇航1，2，3，严戎北1，2，3，彭传丰1，2，3. 制盐区废渣综合利用探究[J]. 无机盐工业, 2019, 51(7): 55-57.
[14]	吴霜, 王家伟, 刘利, 王海峰, 赵平源. 电解锰渣综合利用评述[J]. 无机盐工业, 2016, 48(4): 22-.
[15]	顾汉念, 崔姗姗, 王宁, 赵成东. 赤泥中碱的分布特征与淋滤效果研究[J]. 无机盐工业, 2016, 48(2): 45-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
