预还原对含杂硫酸氧钛溶液水热水解除铁影响

doi:10.19964/j.issn.1006-4990.2023-0123

摘要/Abstract

摘要：

探究了向含镁、铝、铁杂质的硫酸氧钛溶液中加入铝粉，以此来改变部分元素价态的预还原处理方法对钛液水热水解除铁过程的影响。以电极电势理论为指导，将钛液中全部Fe（Ⅲ）还原为Fe（Ⅱ）、少量Ti（Ⅳ）还原为Ti（Ⅲ），随后在120 ℃下水热反应4 h。预还原及未预还原样品的钛水解率分别为98.59%和97.47%，水解产物中的铁含量分别为115 mg/kg和117 10 mg/kg（以TiO₂计）。结合各反应在110~150 ℃下的热力学平衡常数与相关平衡方程，利用牛顿-拉弗森迭代法求解得到平衡体系在不同温度下的各组分浓度，阐明了预还原前后溶液中Mg、Al及Fe杂质在水热水解过程中的变化规律。实验与热力学相互印证，揭示了预还原对含杂硫酸氧钛溶液水热水解除铁过程的强化机制。

关键词: 预还原, 硫酸氧钛, 水热水解, 除铁, 水解率

Abstract:

The effect of pre-reduction treatment by adding aluminum powder to titanium oxysulfate solution containing magnesium，aluminum，and iron impurities and changing the valence of some elements on the process of iron removal from titanium liquid by hydrothermal hydrolysis was investigated.Under the guidance of electrode potential theory，all Fe（Ⅲ） in titanium liquid was reduced to Fe（Ⅱ），and a small amount of Ti（Ⅳ） was reduced to Ti（Ⅲ）.Subsequently，hydrothermal reaction was conducted at 120 ℃ for 4 h.Titanium hydrolysis efficiency of samples with and without pre-reduction were 98.59% and 97.47%，and iron content in the hydrolysate was 115 mg/kg and 11 710 mg/kg（based on TiO₂），respectively.Combining the thermodynamic equilibrium constant of each reaction at 110~150 ℃ with the relevant equilibrium equation，the concentration of each component in the equilibrium system at different temperatures was obtained by Newton-Raphson iterative method，and the change law of Mg，Al and Fe impurities in the solution with and without pre-reduction during the hydrothermal hydrolysis process was illustrated.The strengthening mechanism of pre-reduction on the deferrization in the hydrothermal hydrolysis process of titanium sulfate solution containing impurities was revealed through mutual verification of experiments and thermodynamics.

Key words: pre-reduction, titanyl sulfate, hydrothermal hydrolysis, deferrization, hydrolysis efficiency

中图分类号:

TQ134.11

彭秋桂, 杨帆, 吕仁亮, 向兰. 预还原对含杂硫酸氧钛溶液水热水解除铁影响[J]. 无机盐工业, 2023, 55(12): 95-101.

PENG Qiugui, YANG Fan, LÜ Renliang, XIANG Lan. Effect of pre-reduction on deferrization in hydrothermal hydrolysis process of Mg/Al/Fe-bearing TiOSO₄ solution[J]. Inorganic Chemicals Industry, 2023, 55(12): 95-101.

图/表 7

表 1

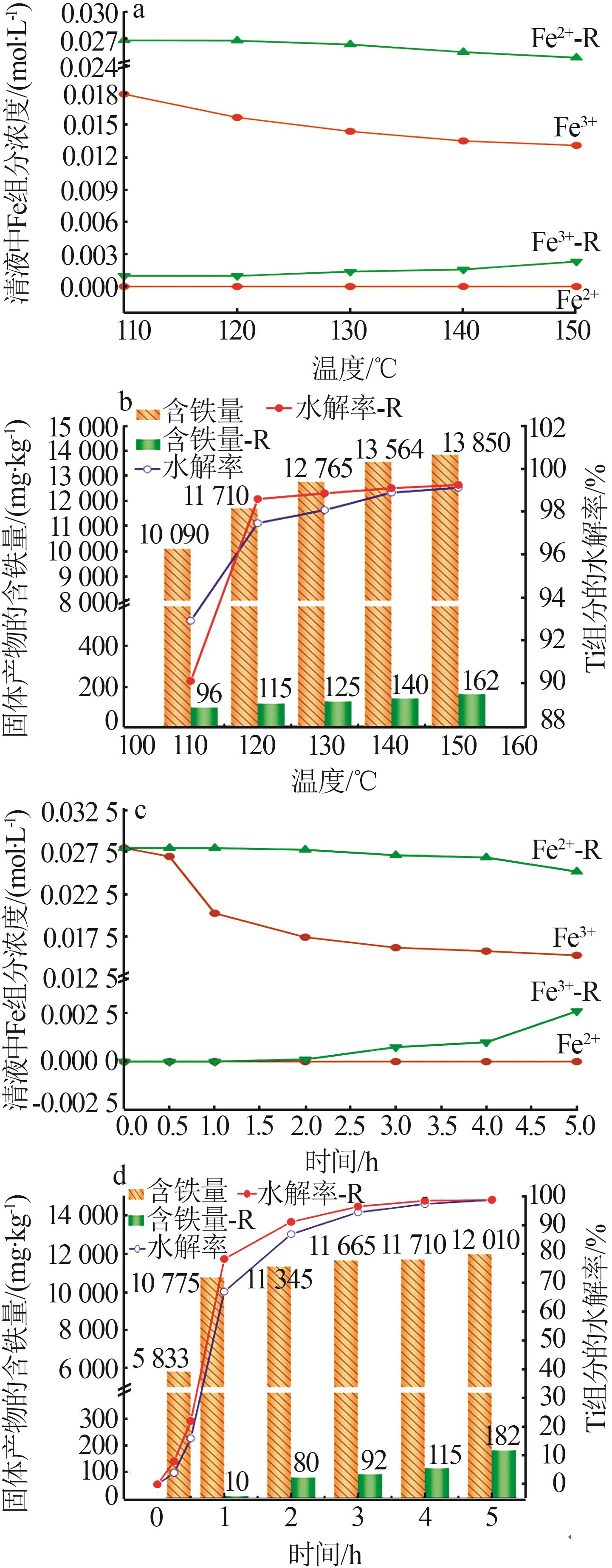

图1

图2

表2

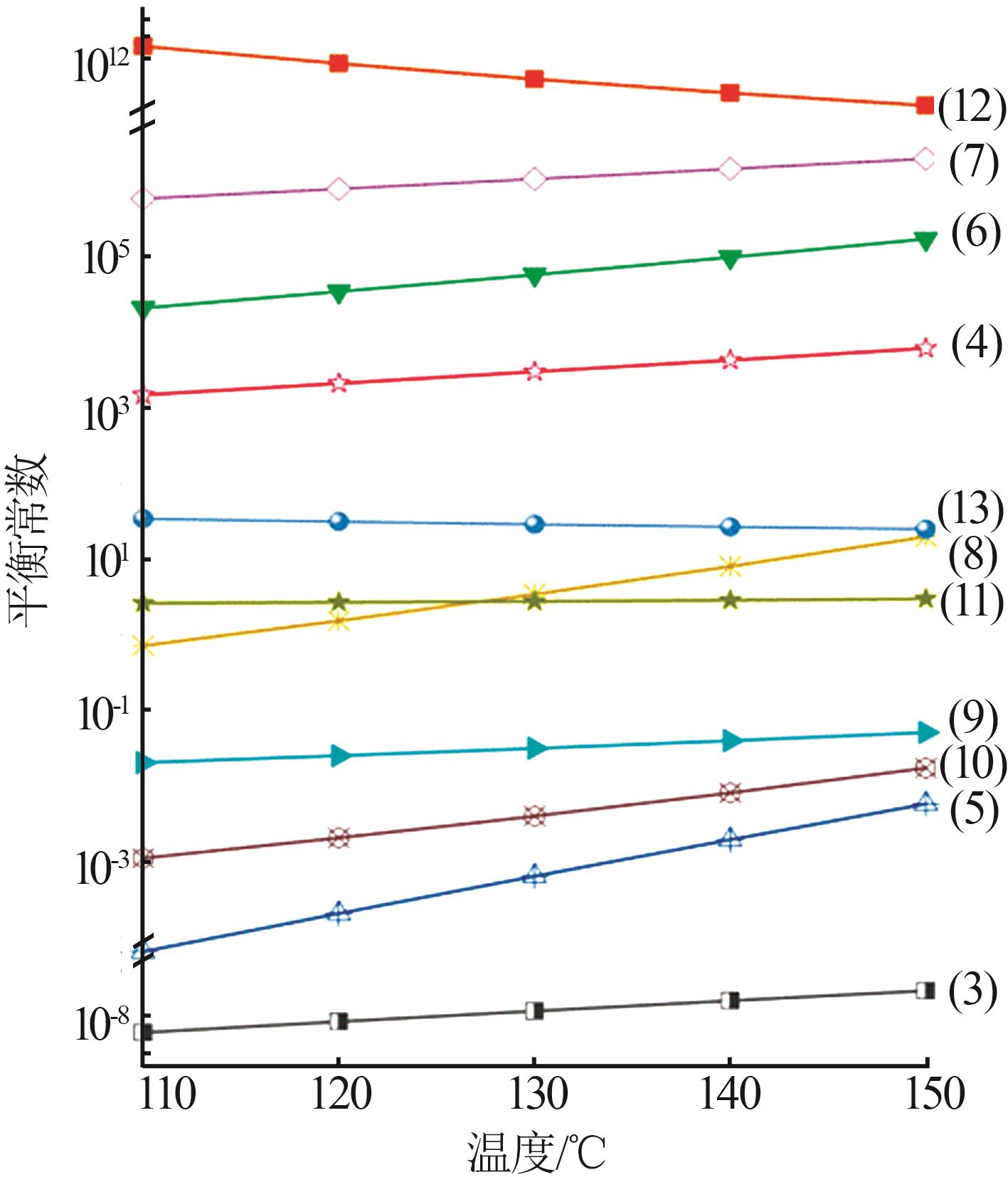

图3

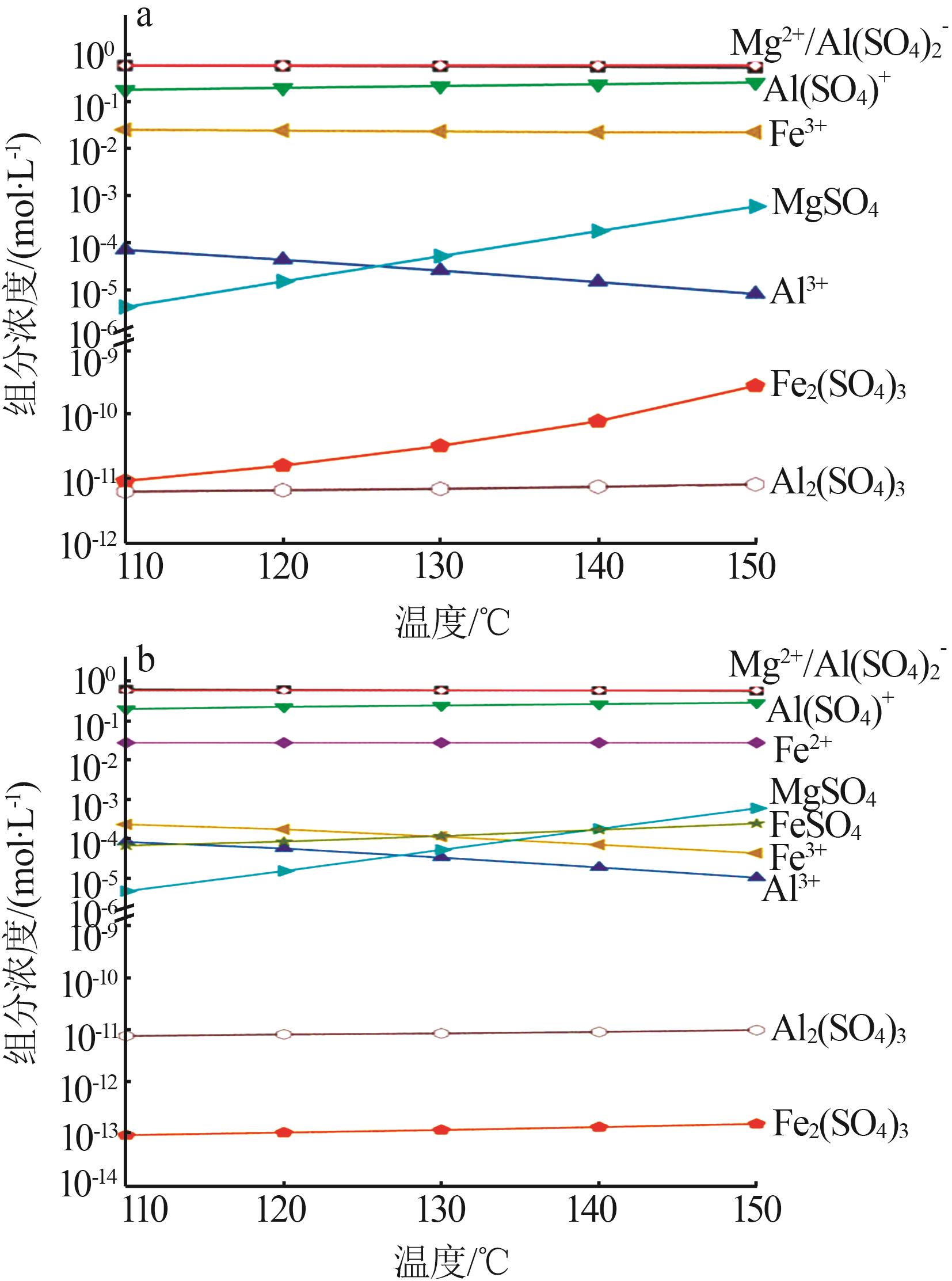

图4

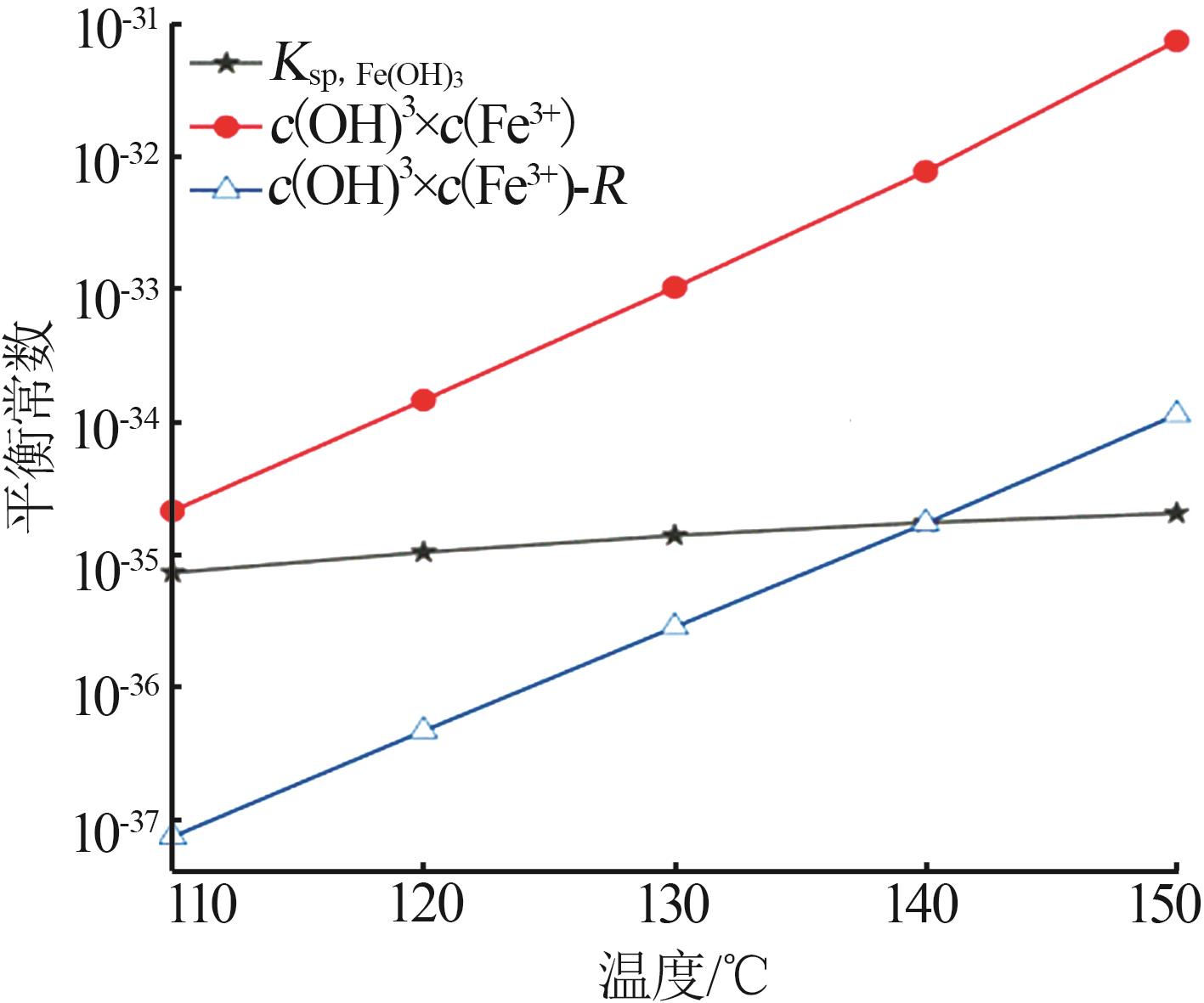

图5

参考文献 28

1	郝百川，李子越，贾东方，等. 含钛高炉渣的综合利用［J］. 矿产综合利用， 2020（6）：1-6.
	HAO Baichuan， LI Ziyue， JIA Dongfang， et al. Comprehensive utilization of blast furnace slag containing titanium［J］. Multipurpose Utilization of Mineral Resources， 2020（6）：1-6.
2	向兰，王明亮，杨卓颖，等. 一种由含钛的高炉渣制备高纯二氧化钛的方法：中国， 112047377A［P］. 2021-11-23.
3	J.A. 迪安. 兰氏化学手册［M］.魏俊发，译. 2版. 北京：科学出版社， 2003.
4	张益都. 硫酸法钛白粉生产技术创新［M］. 北京：化学工业出版社， 2010.
5	ZHANG Wu， Changrui OU， YUAN Zhigang. Precipitation and growth behaviour of metatitanic acid particles from titanium sulfate solution［J］. Powder Technology， 2017， 315：31-36.
6	ZENG Fanbo， LUO Dongmei， ZHANG Zhao， et al. Study on the behavior of sulfur in hydrolysis process of titanyl sulfate solution［J］. Journal of Alloys and Compounds， 2016， 670：249-257.
7	TIAN Congxue. A novel preparation of high purity TiO₂ from industrial low concentration TiOSO₄ solution via short sulfate process［J］. Materials Science in Semiconductor Processing， 2022， 137：106166.
8	邹建新，王荣凯. 钛渣替代钛矿制备钛白酸解试验研究［J］. 现代化工， 2006， 26（S1）：273-276.
	ZOU Jianxin， WANG Rongkai. Study on acid digesting titania slag during titanium dioxide production［J］. Modern Chemical Industry， 2006， 26（S1）：273-276.
9	廖鑫，杨绍利，马兰，等. 以钛精矿和钛渣为原料制备硫酸法钛白粉的对比分析［J］. 无机盐工业， 2019， 51（10）：7-11.
	LIAO Xin， YANG Shaoli， MA Lan， et al. Comparison and analysis of sulfuric acid process titanium dioxide prepared with titanium concentrate and titanium slag as raw materials respectively［J］. Inorganic Chemicals Industry， 2019， 51（10）：7-11.
10	陈朝华，刘长河. 钛白粉生产及应用技术［M］. 北京：化学工业出版社， 2006.
11	LOAN T T， HUONG V H， HUYEN N T， et al. Anatase to rutile phase transformation of iron-doped titanium dioxide nanoparticles：The role of iron content［J］. Optical Materials， 2021， 111：110651.
12	WERMINK W N， VERSTEEG G F. The oxidation of Fe（Ⅱ） in acidic sulfate solutions with air at elevated pressures.part 2.influence of H₂SO₄ and Fe（Ⅲ）［J］. Industrial & Engineering Chemistry Research， 2017， 56（14）：3789-3796.
13	DONG Chunying， PANG Yuang， CHEN Yan， et al. Fe-Ti bimetals catalyst derived from biowaste for highly efficient persulfate activation：Performance and mechanisms［J］. Process Safety and Environmental Protection， 2022， 168：654-667.
14	左定财，钟永科，范会，等. 铁掺杂介孔水合TiO₂光催化剂性能研究［J］. 化工新型材料， 2020， 48（9）：207-211.
	ZUO Dingcai， ZHONG Yongke， FAN Hui， et al. Influence of mesoporous hydrogen TiO₂ doped with Fe³⁺ on its photocatalytic activity［J］. New Chemical Materials， 2020， 48（9）：207-211.
15	杨颖. 工业钛液制备铁掺杂硫酸化多孔二氧化钛及其机理研究［D］. 成都：成都理工大学， 2012.
	YANG Ying. Study on preparation and mechanism of Fe-doped sulfated mesoporous titania from industrial titanyl sulfate soluti-on［D］. Chengdu： Chengdu University of Technology， 2012.
16	苏淑芬，杨发福. 手持技术探究离子浓度对沉淀溶解平衡的影响：同离子效应和盐效应［J］. 化学教育（中英文）， 2023， 44（1）：107-112.
	SU Shufen， YANG Fafu. Exploring influence of ion concentration on precipitation-dissolution equilibrium based on handheld technology：Co-ionic effect and salt effect［J］. Chinese Journal of Che-Education mical ， 2023， 44（1）：107-112.
17	GRZMIL B， GRELA D， KIC B， et al. The influence of admixtures on the course of hydrolysis of titanyl sulfate［J］. PJCT， 2008， 10（3）：4-12.
18	KARTHIK P， VINESH V， MAHAMMED SHAHEER A R， et al. Self-doping of Ti³⁺ in TiO₂ through incomplete hydrolysis of titanium（Ⅳ） isopropoxide：An efficient visible light sonophotocatalyst for organic pollutants degradation［J］. Applied Catalysis A：General， 2019， 585：117208.
19	KOMARAIAH D， RADHA E， KALARIKKAL N， et al. Structural，optical and photoluminescence studies of sol-gel synthesized pure and iron doped TiO₂ photocatalysts［J］. Ceramics International， 2019， 45（18）：25060-25068.
20	SCHERRER P. Bestimmung der gross under linneren strukur von kolloidteilchen mittels rontgenstrahlen［J］. Gottinger Nachr Math Phys， 1918， 2：98-100.
21	LI Hexing， LI Guisheng， ZHU Jian， et al. Preparation of an active SO₄ ^2-/TiO₂ photocatalyst for phenol degradation under supercritical conditions［J］. Journal of Molecular Catalysis A：Chemical， 2005， 226（1）：93-100.
22	PRADUBKORN P， MAENSIRI S， SWATSITANG E， et al. Preparation and characterization of hollow TiO₂ nanospheres：The effect of Fe³⁺ doping on their microstructure and electronic structure［J］. Current Applied Physics， 2020， 20（1）：178-185.
23	RATHORE N， KULSHRESHTHA A， SHUKLA R K， et al. Defect-mediated optical properties of Fe-substituted TiO₂ nanoparticl-es［J］. International Journal of Applied Ceramic Technology， 2022， 19（3）：1766-1778.
24	JAFARI A J， MOSLEMZADEH M. Synthesis of Fe-doped TiO₂ for photocatalytic processes under UV-visible light：Effect of preparation methods on crystal size a systematic review study［J］. Comments on Inorganic Chemistry， 2020， 40：327-346.
25	SANTOS R DA S， FARIA G A， GILES C， et al. Iron insertion and hematite segregation on Fe-doped TiO₂ nanoparticles obtained from sol-gel and hydrothermal methods［J］. ACS Applied Materials & Interfaces， 2012， 4（10）：5555-5561.
26	梁英教车荫昌. 无机物热力学数据手册［M］. 沈阳：东北大学出版社， 1993.
27	杨显万. 高温水溶液热力学数据计算手册［M］. 北京：冶金工业出版社， 1983.
28	杨卓颖，杨帆，易美桂，等. 含镁铝杂质硫酸氧钛溶液水热水解规律［J］. 无机盐工业， 2021， 53（12）：113-116.
	YANG Zhuoying， YANG Fan， YI Meigui， et al. Rule of hydrothermal hydrolysis of Mg/Al-bearing TiOSO₄ solution［J］. Inorganic Chemicals Industry， 2021， 53（12）：113-116.

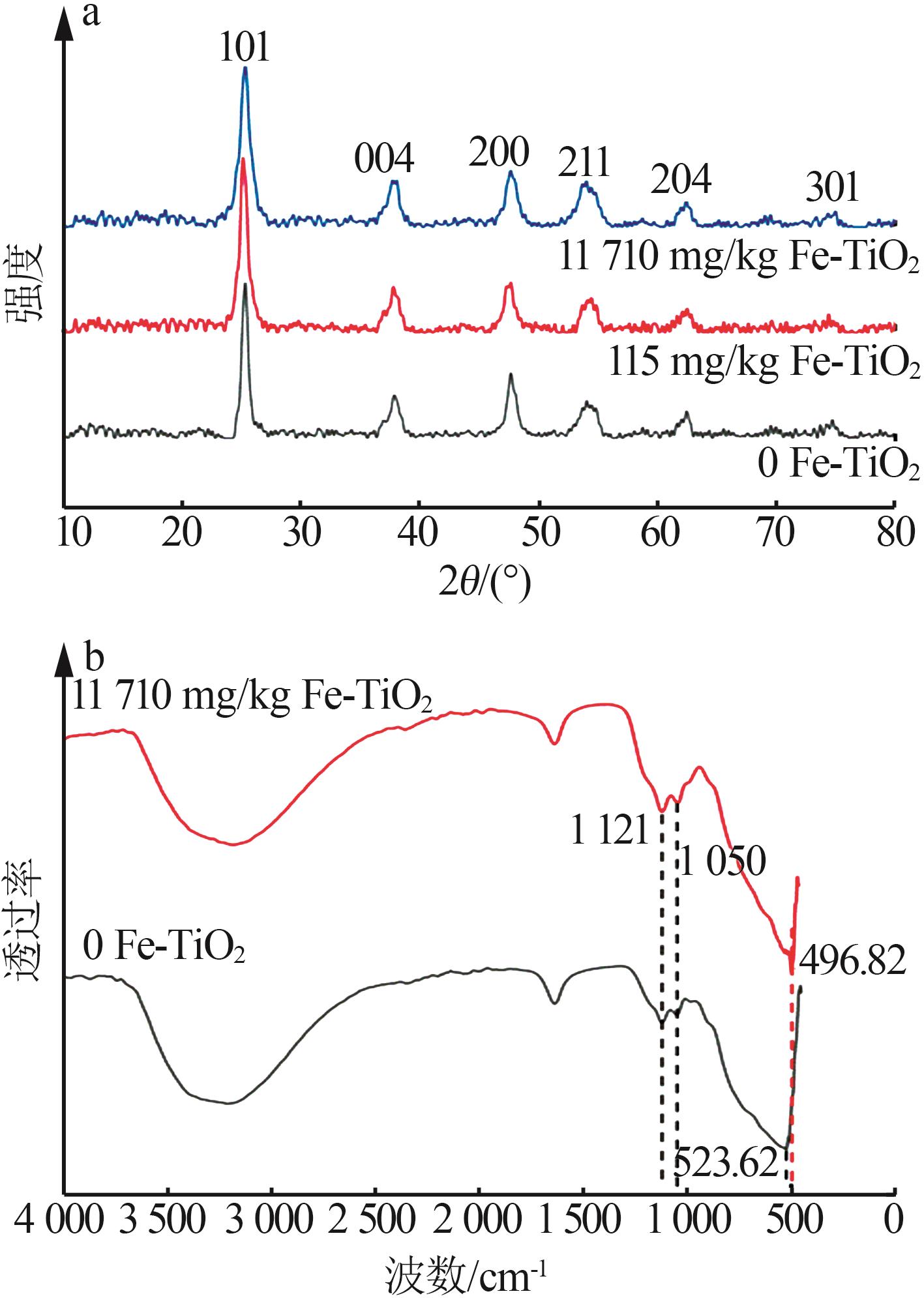

样品	2θ/（°）	β_1/2	D/nm	晶型
含铁量11 710 mg/kg	25.19	1.407	5.75	100%A
含铁量115 mg/kg	25.25	1.229	6.58	100%A
含铁量0	25.28	1.158	6.99	100%A

[1]	杨卓颖,杨帆,易美桂,向兰. 含镁铝杂质硫酸氧钛溶液水热水解规律[J]. 无机盐工业, 2021, 53(12): 113-116.
[2]	张贺杰,李平,陈欣,王宏岩,郑诗礼,张懿. 原位中和法脱除锰冶金浸出液中铁铝新过程研究[J]. 无机盐工业, 2019, 51(9): 67-71.
[3]	吴健春，路瑞芳，刘婵，邢慧晋. 水解偏钛酸粒度分布影响因素分析[J]. 无机盐工业, 2019, 51(11): 50-53.
[4]	陈雪梅, 邓祥义, 姜卫东. 铬酸铬渣生产铬鞣剂过程除铁技术研究进展[J]. 无机盐工业, 2014, 46(9): 13-.
[5]	林清泉, 刘有才, 李丽峰, 王云秋, 王嘉懿, 徐景妍, 葸汉霞, 彭彬江, 朱忠泗. 低品位碳酸锰矿制备高纯度硫酸锰工艺研究[J]. 无机盐工业, 2014, 46(11): 35-.
[6]	吴成友, 余红发. 利用乙醇水溶液从含铁硫酸铝中除铁[J]. 无机盐工业, 2012, 44(7): 28-.
[7]	郭慧玲, 贾志奇, 秦晓琴, 韩玉英, 赵永祥. N－亚硝基苯胲铵络合去除硫酸铝中铁的研究[J]. 无机盐工业, 2012, 44(12): 16-.
[8]	孔德顺, 吴红, 毕迎鑫. 高铁高砂煤矸石除铁及碱融活化合成4A分子筛[J]. 无机盐工业, 2011, 43(5): 52-.
[9]	孙东峰, 宋明, 韩一丹, 张秀玲. 二氧化钛/铁酸钴磁性光催化材料的制备及表征[J]. 无机盐工业, 2011, 43(10): 22-.
[10]	赵燕禹;李勇;商连弟;王惠惠;元应仙. 常压水解法制备纳米二氧化钛及表征[J]. 无机盐工业, 2010, 0(6): 0-0.
[11]	刘宝树;杜振雷;赵华;胡庆福;刘润静;胡永琪;杨洋. 卤水-石灰法制氢氧化镁除铁工艺研究[J]. 无机盐工业, 2009, 0(2): 0-0.
[12]	林更. 活性二氧化锰除铁在无铁硫酸铝生产中的应用[J]. 无机盐工业, 2008, 0(1): 0-0.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
