氯化锌-水蒸气协同活化玉米芯制活性炭的研究

doi:10.19964/j.issn.1006-4990.2023-0220

摘要/Abstract

摘要：

以宁夏农业废弃物玉米芯为原料，制备对亚甲基蓝（MB）吸附性能最优条件下的氯化锌活性炭（ZnAC），并在此条件基础上利用氯化锌-水蒸气来协同活化制备不同活化温度下的活性炭（ZnHAC）。利用BET、XRD、FT-IR和SEM分析ZnAC 和ZnHAC的结构和表面特性，阐释活化机理。结果表明：ZnCl₂单独活化玉米芯的最佳条件为活化温度为500 ℃、活化时间为1 h、锌料质量比为1.5∶1；所制活性炭的比表面积为2 299.75 m²/g，累积总孔容为1.28 cm³/g，对MB吸附量为531.56 mg/g；此活性炭介孔率高达95%以上，且随着温度的升高，介孔率都有所增加，说明提高温度有利于介孔的形成。相对于ZnAC _T_-1.5-1，通入水蒸气之后ZnHAC _T_-1.5-1的比表面积和孔容都有明显增大，其中ZnHAC_800-1.5-1的比表面积比ZnAC_800-1.5-1增加了349 m²/g，而介孔孔容、总孔容及孔径近乎增加1倍，ZnHAC_800-1.5-1活性炭表面含有更丰富的无定型碳。水蒸气的通入丰富了活性炭的结构，增加了活性炭表面的含氧官能团，提高了炭结构的无序化程度，使活化效果更为显著。

关键词: 玉米芯, 氯化锌, 水蒸气, 活性炭, 吸附

Abstract:

Zinc chloride activated carbon（ZnAC） with optimal methylene blue（MB） adsorption performance was prepared from corn cob of Ningxia agricultural waste.Based on these conditions，zinc chloride and water vapor were used to prepare activated carbon（ZnHAC） at different activation temperatures.The structure and surface properties of ZnAC and ZnHAC were analyzed by BET，XRD，FT-IR，and SEM to elucidate the activation mechanism.The results showed that the optimum conditions for ZnCl₂ activation were temperature of 500 ℃，activation time of 1 h，and zinc feed mass ratio of 1.5∶1.The specific surface area of activated carbon was 2 299.75 m²/g，the cumulative pore volume was 1.28 cm³/g，and the adsorption capacity of MB was 531.56 mg/g.The mesoporous rate of the activated carbon was up to more than 95%，and the mesoporous rate was increased with the increase in temperature，indicating that increasing temperature was conducive to the formation of mesoporous.At the same temperature，compared with ZnAC _T_-1.5-1，the specific surface area and pore volume of ZnHAC _T_-1.5-1 increased significantly after water vapor was introduced，and the specific surface area of ZnHAC_800-1.5-1 was increased by 349 m²/g compared with ZnAC_800-1.5-1，and mesoporous pore volume，total pore volume，and pore size were nearly doubled，respectively.ZnHAC_800-1.5-1 activated carbon surface contained more amorphous carbon.The activation effect of water vapor at high temperatures was more pronounced.The vapor made the activation effect more significant，because of enriching the structure of activated carbon and the oxygen-containing functional groups on the surface of activated carbon，and increasing of the disordered degree of carbon structure.

Key words: corncob, zinc chloride, water vapor, activated carbon, adsorption

中图分类号:

TQ132.41

徐荣声, 孟泽, 冯倩, 王萍, 孙冬, 李梅. 氯化锌-水蒸气协同活化玉米芯制活性炭的研究[J]. 无机盐工业, 2023, 55(12): 119-127.

XU Rongsheng, MENG Ze, FENG Qian, WANG Ping, SUN Dong, LI Mei. Study on preparation of activated carbon from corn cob by zinc chloride and water vapor[J]. Inorganic Chemicals Industry, 2023, 55(12): 119-127.

图/表 17

图1

图2

表1

图3

图4

图5

表2

图6

图7

图8

表3

图9

图10

表4

图11

图12

图13

参考文献 20

1	YANG Xiaomei， CHENG Leilei， HUANG Xianlei， et al. Incentive mechanism to promote corn stalk return sustainably in Henan，China［J］. Science of the Total Environment， 2020， 738：139775. doi: 10.1016/j.scitotenv.2020.139775
2	ZHANG Juan， FAN Kaixuan， WANG Pingping， et al. Enhancement of the adsorption of bilirubin on activated carbon via modification［J］. Results in Materials， 2021， 9：100172. doi: 10.1016/j.rinma.2021.100172
3	LIU Y， XU Xinrui， QU Bin， et al. Study on adsorption properties of modified corn cob activated carbon for mercury ion［J］. Energies， 2021， 14（15）：4483. doi: 10.3390/en14154483
4	JANUSZEWICZ K， KAZIMIERSKI P， KLEIN M， et al. Activated carbon produced by pyrolysis of waste wood and straw for potential wastewater adsorption［J］. Materials， 2020， 13（9）：2047. doi: 10.3390/ma13092047
5	TSAI W T， JIANG T J. Optimization of physical activation process for activated carbon preparation from water caltrop husk［J］. Biomass Conversion and Biorefinery， 2023， 13（8）：6875-6884. doi: 10.1007/s13399-021-01729-x
6	杨权成，张开永，郭德，等. 介孔硅酸钙吸附亚甲基蓝性能研究［J］. 无机盐工业， 2021， 53（10）：86-91.
	YANG Quancheng， ZHANG Kaiyong， GUO De， et al. Research on adsorption properties of methylene blue by mesoporous calcium silicate［J］. Inorganic Chemicals Industry， 2021， 53（10）：86-91.
7	MATSUZAWA F， AMANO Y， MACHIDA M. Phosphate ion adsorption characteristics of PAN-based activated carbon prepared by zinc chloride activation［J］. International Journal of Environmental Science and Technology， 2022， 19（9）：8159-8168. doi: 10.1007/s13762-021-03695-3
8	SHOAIB A G M， EL-SIKAILY A， NEMR A EL， et al. Preparation and characterization of highly surface area activated carbons followed type Ⅳ from marine red alga（Pterocladia capillacea） by zinc chloride activation［J］. Biomass Conversion and Biorefinery， 2022， 12（6）：2253-2265. doi: 10.1007/s13399-020-00760-8
9	NEMR A EL， ABOUGHALY R M， SIKAILY A EL， et al. Microporous-activated carbons of type I adsorption isotherm derived from sugarcane bagasse impregnated with zinc chloride［J］. Carbon Letters， 2022， 32（1）：229-249. doi: 10.1007/s42823-021-00270-1
10	Chairunnisa， TAKATA N， THU K， et al. Camphor leaf-derived activated carbon prepared by conventional physical activation and its water adsorption profile［J］. Carbon Letters， 2021， 31（4）：737-748. doi: 10.1007/s42823-020-00204-3
11	徐荣声，冯倩，孟泽，等. 枸杞杆制活性炭对亚甲基蓝的吸附研究［J］. 无机盐工业， 2022， 54（12）：106-112，118.
	XU Rongsheng， FENG Qian， MENG Ze， et al. Study on adsorption of methylene blue by activated carbon prepared by wolfberry stems［J］. Inorganic Chemicals Industry， 2022， 54（12）：106-112，118.
12	金春江，王鲁元，陈惠敏，等. 一步快速活化法制备生物质活性炭及其对乙酸乙酯的吸附再生［J］. 化工进展， 2021， 40（S1）：446-455. doi: 10.16085/j.issn.1000-6613.2020-2359
	JIN Chunjiang， WANG Luyuan， CHEN Huimin， et al. Preparation of biomass activated carbon by one step rapid activation and its adsorption regeneration for ethyl acetate［J］. Chemical Industry and Engineering Progress， 2021， 40（S1）：446-455. doi: 10.16085/j.issn.1000-6613.2020-2359
13	BORGHEI S A， ZARE M H， AHMADI M， et al. Synthesis of multi-application activated carbon from oak seeds by KOH activation for methylene blue adsorption and electrochemical supercapacitor electrode［J］. Arabian Journal of Chemistry， 2021， 14（2）：102958. doi: 10.1016/j.arabjc.2020.102958
14	YASEEN M， ULLAH S， AHMAD W， et al. Fabrication of Zn and Mn loaded activated carbon derived from corn cobs for the adsorptive desulfurization of model and real fuel oils［J］. Fuel， 2021， 284：119102. doi: 10.1016/j.fuel.2020.119102
15	ZHANG Zhe， XU Lei， LIU Yani， et al. Efficient removal of methylene blue using the mesoporous activated carbon obtained from mangosteen peel wastes：Kinetic，equilibrium，and thermodynamic studies［J］. Microporous and Mesoporous Materials， 2021， 315：110904. doi: 10.1016/j.micromeso.2021.110904
16	LUO Mingke， LIN Hai， LI Bing， et al. A novel modification of lignin on corncob-based biochar to enhance removal of cadmium from water［J］. Bioresource Technology， 2018， 259：312-318. doi: S0960-8524(18)30426-7 pmid: 29573610
17	JANG J， MIRAN W， DIVINE S D， et al. Rice straw-based biochar beads for the removal of radioactive strontium from aqueous solution［J］. Science of the Total Environment， 2018， 615：698- 707. doi: 10.1016/j.scitotenv.2017.10.023
18	ZUBIR M H M， AHMAD ZAINI M A. Twigs-derived activated carbons via H₃PO₄/ZnCl₂ composite activation for methylene blue and Congo red dyes removal［J］. Scientific Reports， 2020， 10：14050. doi: 10.1038/s41598-020-71034-6
19	ZHU Jiang， LI Yonghong， XU Lei， et al. Removal of toluene from waste gas by adsorption-desorption process using corncob-based activated carbons as adsorbents［J］. Ecotoxicology and Environmental Safety， 2018， 165：115-125. doi: S0147-6513(18)30844-3 pmid: 30195203
20	SARTOVA K， OMURZAK E， KAMBAROVA G， et al. Activated carbon obtained from the cotton processing wastes［J］. Diamond and Related Materials， 2019， 91：90-97. doi: 10.1016/j.diamond.2018.11.011

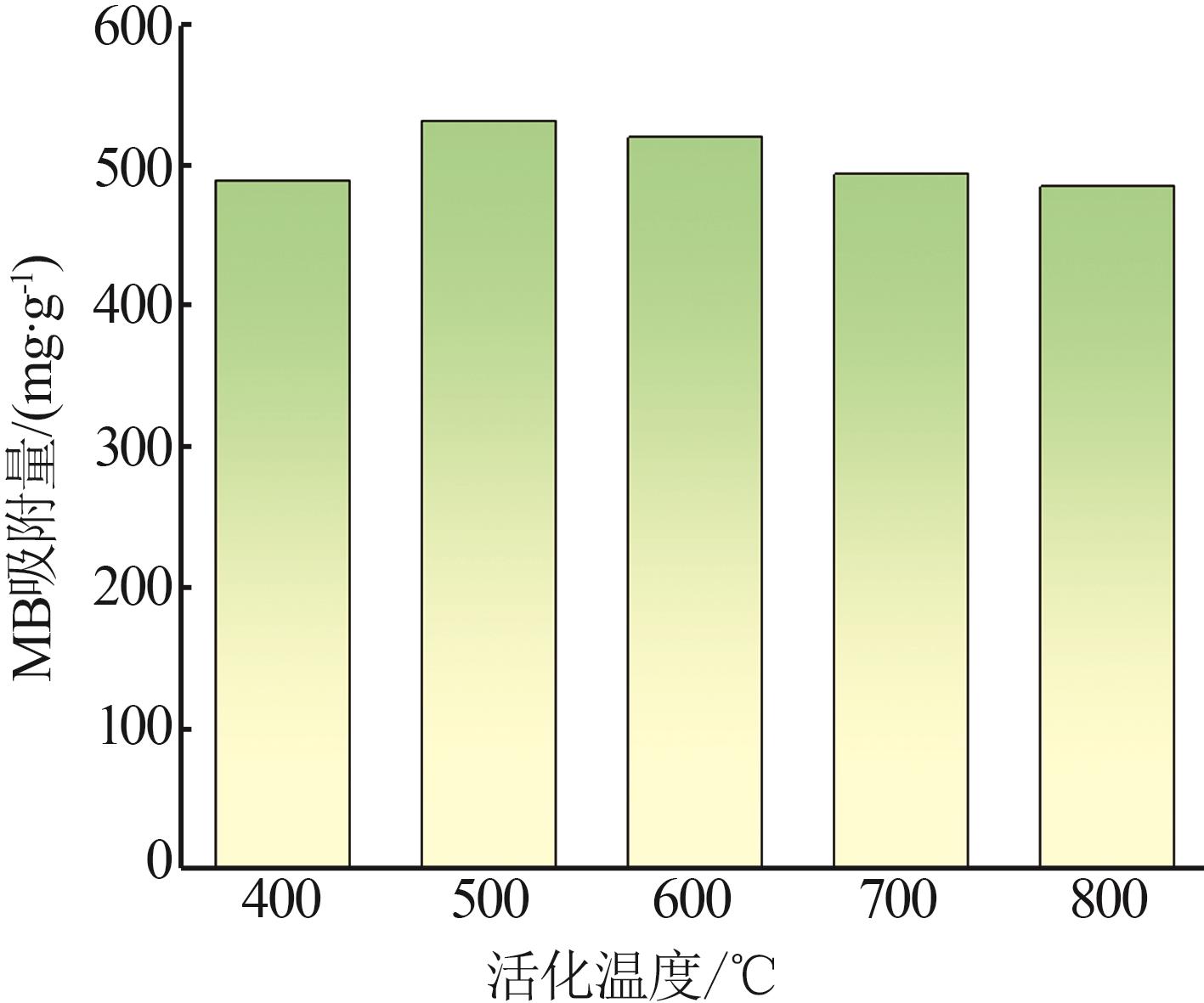

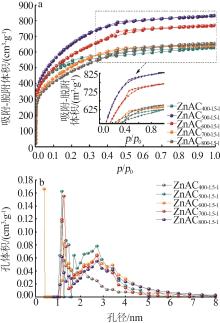

样品	V_mic/ （cm³·g^-1）	V_mes/ （cm³·g^-1）	V_tot/ （cm³·g^-1）	S_BET/ （m²·g^-1）	D_p/ nm	q_e/ （mg·g^-1）
ZnAC_400-1.5-1	0.37	0.40	0.77	1 771.66	2.18	489.24
ZnAC_500-1.5-1	0.06	1.22	1.28	2 299.75	2.23	531.56
ZnAC_600-1.5-1	0.15	1.04	1.19	2 040.72	2.33	519.82
ZnAC_700-1.5-1	0.11	0.88	0.99	1 802.30	2.34	493.67
ZnAC_800-1.5-1	0.11	0.90	1.01	1 682.62	2.40	485.02

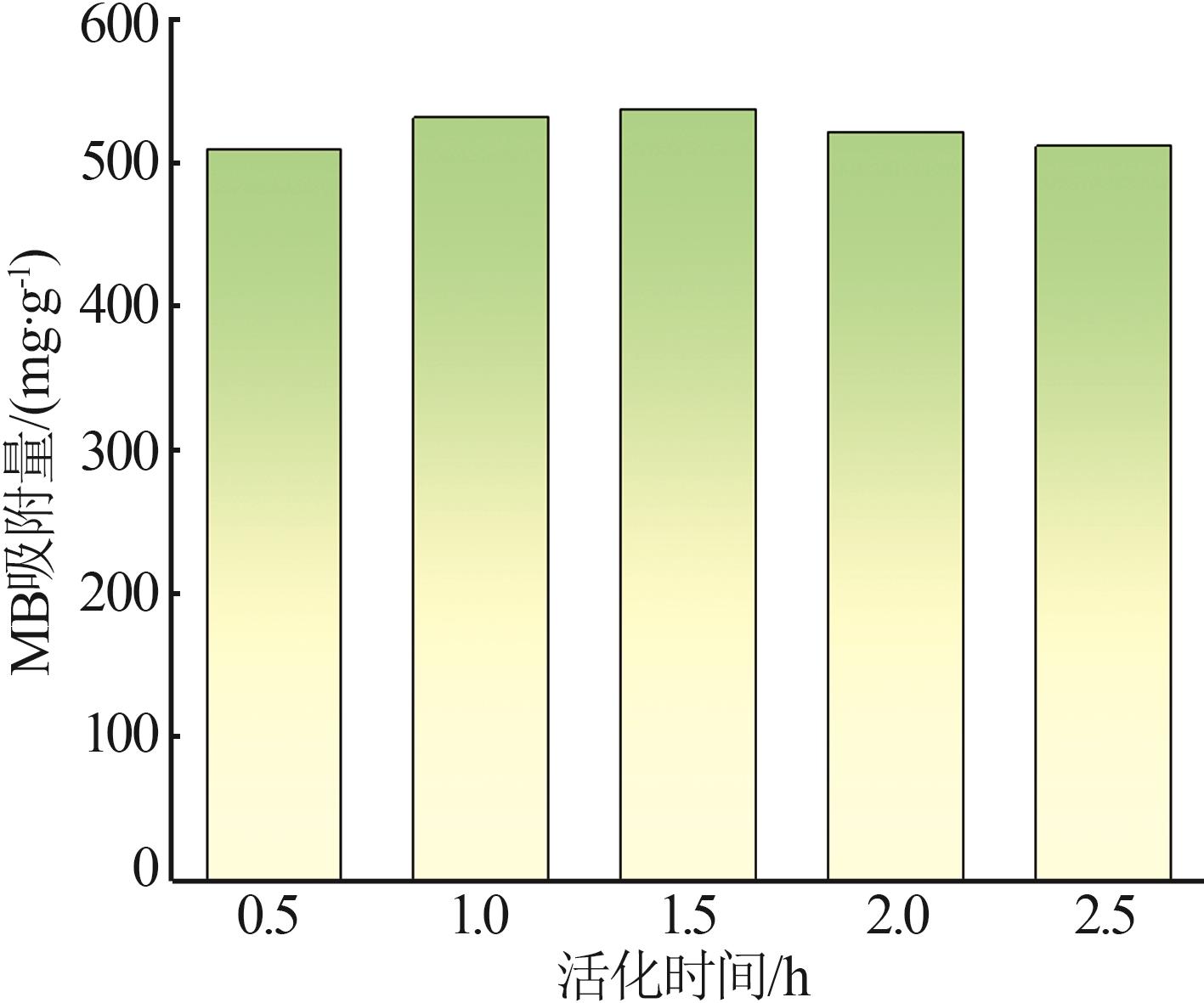

样品	V_mic/ （cm³·g^-1）	V_mes/ （cm³·g^-1）	V_tot/ （cm³·g^-1）	S_BET/ （m²·g^-1）	D_p/ nm	q_e/ （mg·g^-1）
ZnAC_500-1.5-0.5	0.09	1.15	1.24	2 011.01	2.05	509.32
ZnAC_500-1.5-1	0.06	1.22	1.28	2 299.75	2.23	531.56
ZnAC_500-1.5-1.5	0.02	1.25	1.27	2 315.01	2.19	537.94
ZnAC_500-1.5-2	0.09	1.11	1.20	2 159.06	2.26	522.08
ZnAC_500-1.5-2.5	0.14	1.02	1.16	1 979.07	2.35	511.79

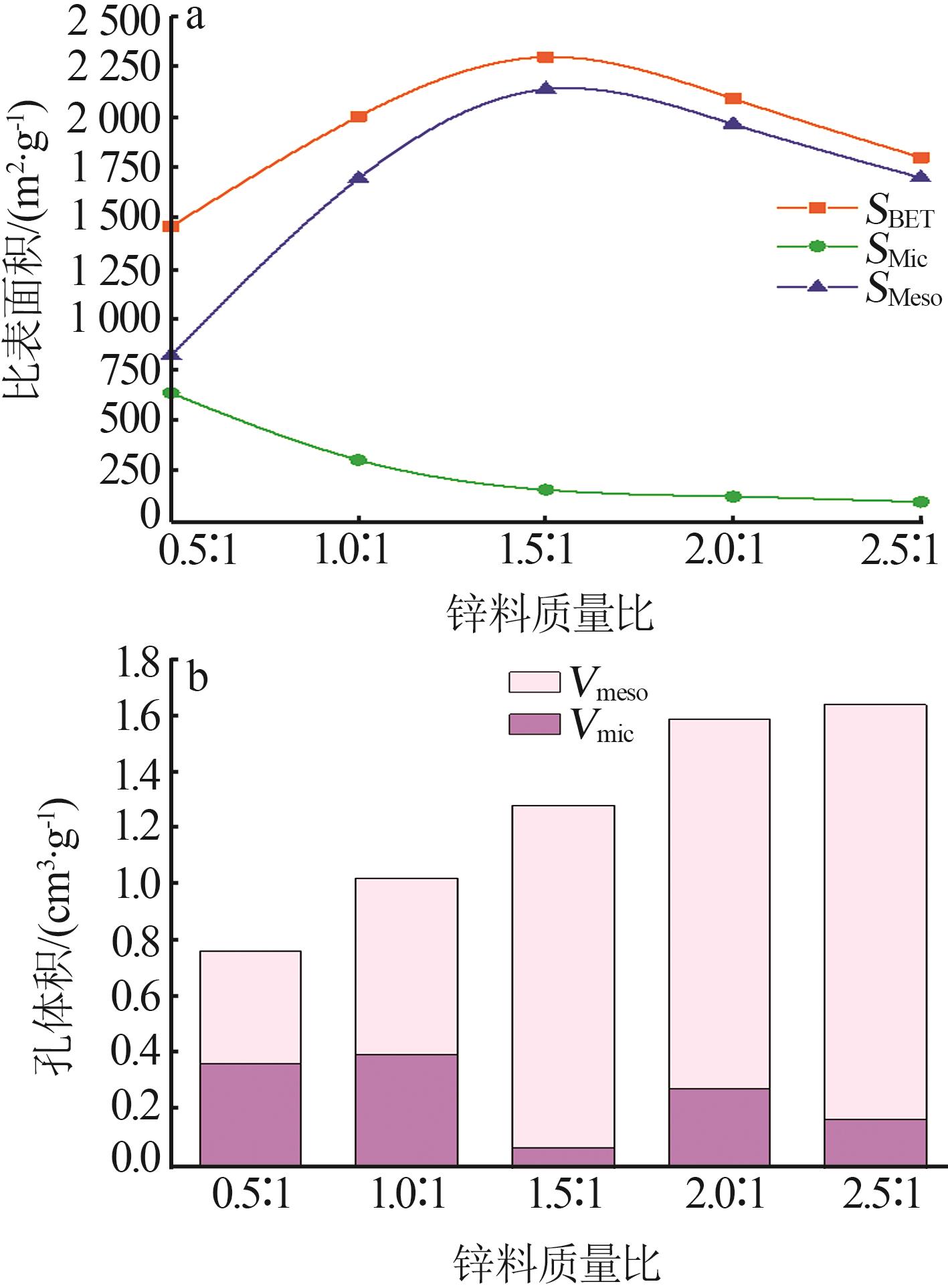

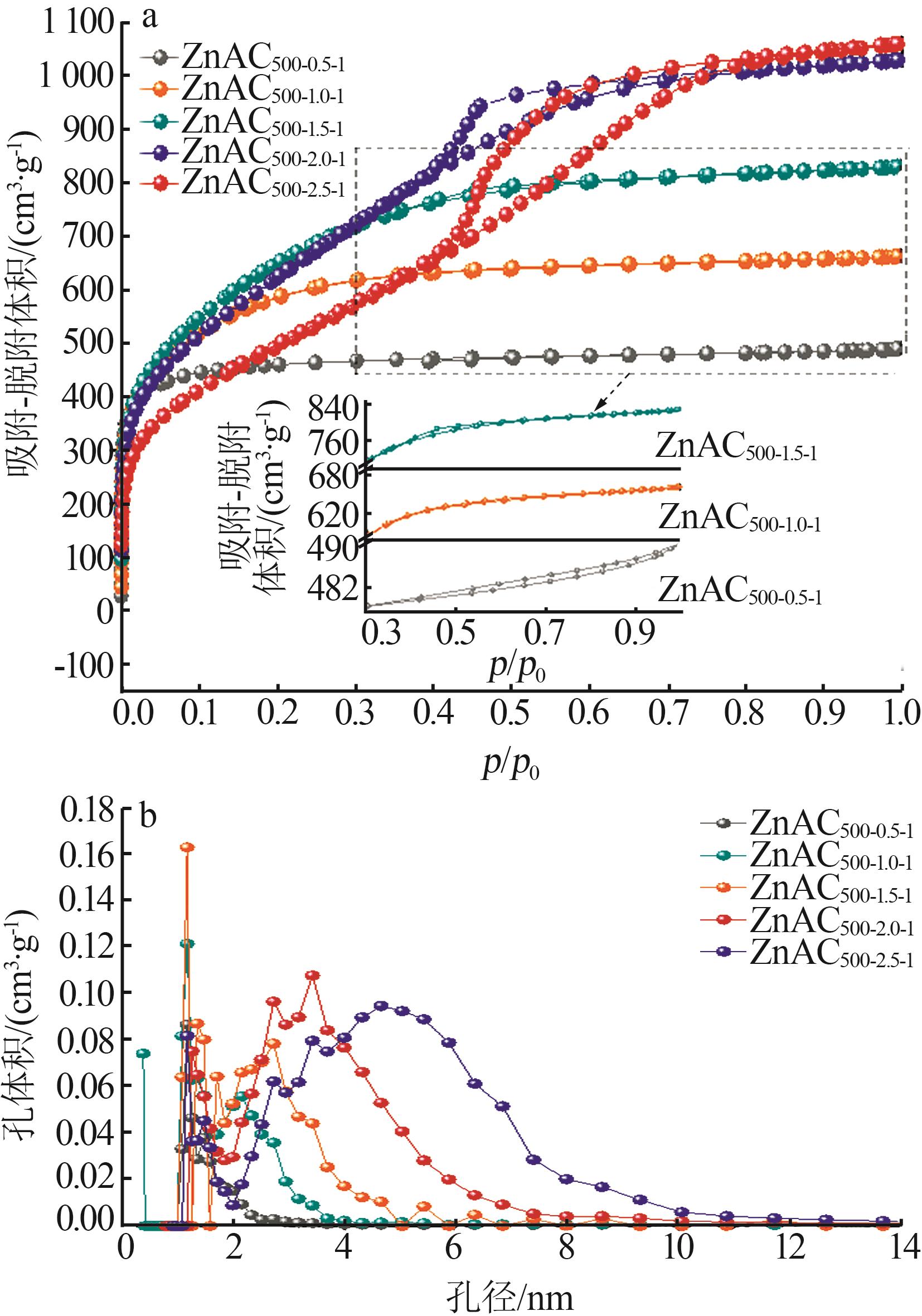

样品	V_mic/（cm³·g^-1）	V_mes/（cm³·g^-1）	V_tot/ （cm³·g^-1）	S_BET/ （m²·g^-1）	D_p/ nm	q_e/ （mg·g^-1）
ZnAC_500-0.5-1	0.36	0.40	0.76	1 460.53	2.07	476.91
ZnAC_500-1-1	0.39	0.63	1.02	2 005.23	2.04	519.73
ZnAC_500-1.5-1	0.06	1.22	1.28	2 299.75	2.23	531.56

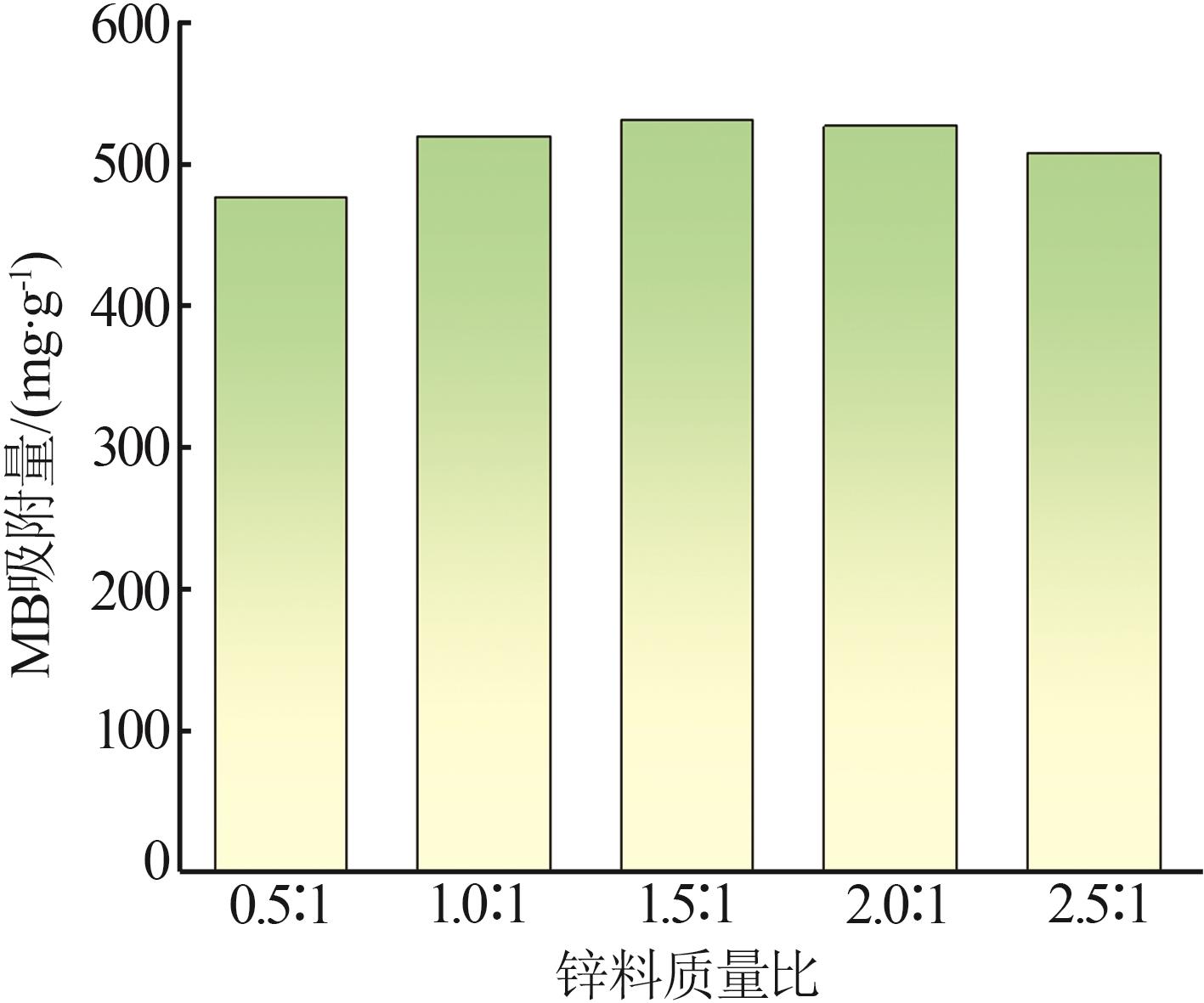

ZnAC_500-2-1	0.27	1.32	1.59	2 093.03	2.78	526.82
ZnAC_500-2.5-1	0.16	1.48	1.64	1 803.37	3.64	507.49

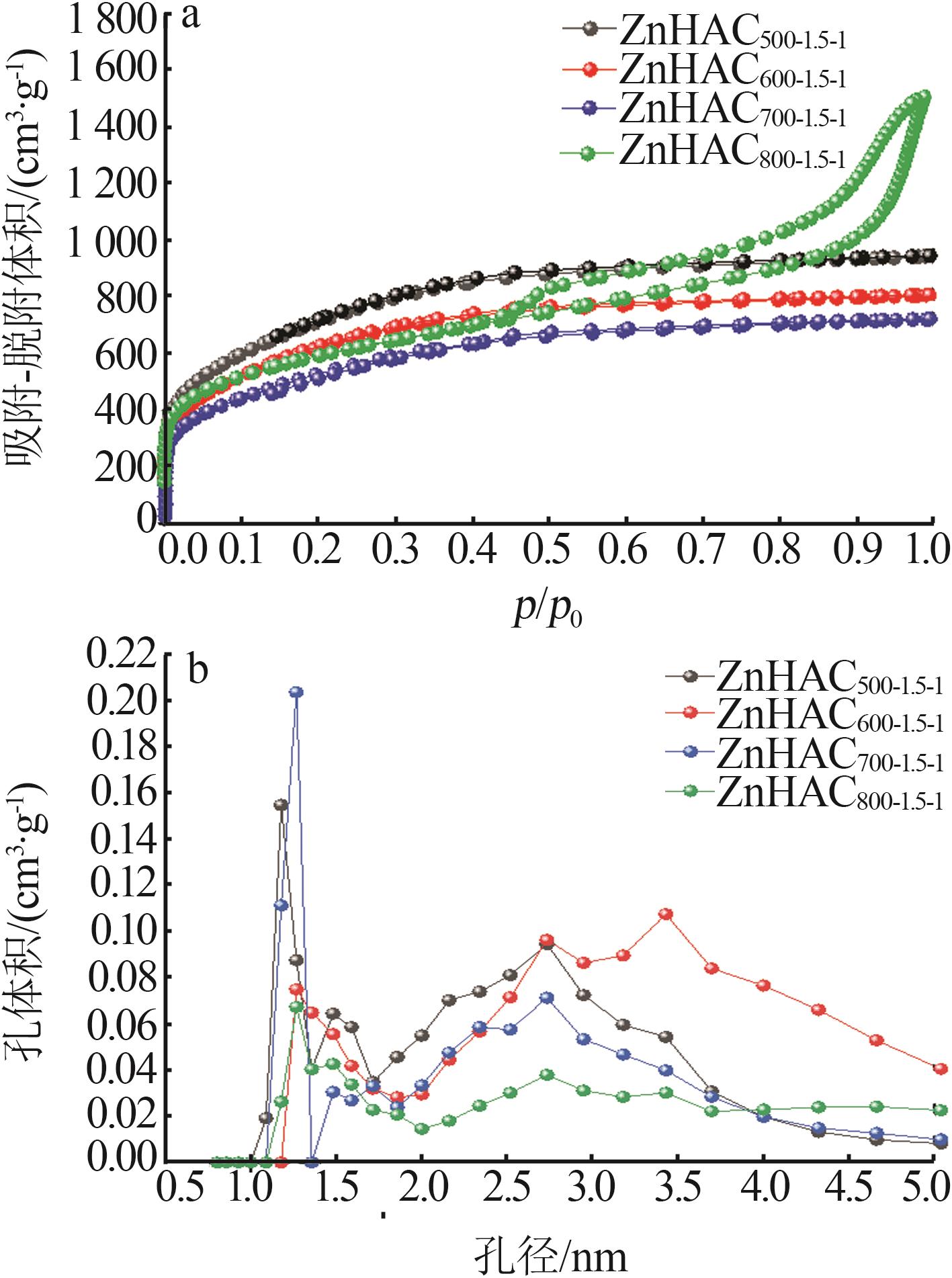

样品	V_mic/ （cm³·g^-1）	V_mes/ （cm³·g^-1）	V_tot/ （cm³·g^-1）	S_BET/ （m²·g^-1）	D_p/ nm
ZnHAC_500-1.5-1	0.16	1.30	1.46	2 570.18	2.23
ZnHAC_600-1.5-1	0.15	1.44	1.59	2 240.53	2.34
ZnHAC_700-1.5-1	0.13	1.59	1.72	1 909.03	2.78
ZnHAC_800-1.5-1	0.12	2.21	2.33	2 031.98	4.58
