硝酸镁改性碳分子筛分离氮气/甲烷的性能研究

doi:10.19964/j.issn.1006-4990.2022-0639

摘要/Abstract

摘要：

改性碳分子筛是一种优秀的多孔吸附剂，多用于空分制氮等领域。但吸附剂的发展制约着变压吸附工艺的应用范围，优异的吸附剂需要更好的分离性能。以工业碳分子筛（CMS）为基础，以硝酸镁为改性剂，采用等体积浸渍法制备了一系列改性碳分子筛。通过体积法测量了在变压吸附法（PSA）工艺条件下（303 K，0~0.7 MPa，200 s）甲烷和氮气在硝酸镁改性碳分子筛上的吸附特性。分别将吸附等温线实验数据及动力学曲线数据拟合到Sips模型和LDF模型，得到一系列改性碳分子筛的分离性能及吸附特性参数。结果表明，硝酸镁改性处理降低了CMS的比表面积、微孔体积、平均孔径，同时使得孔径分布更集中。通过调节碳分子筛孔径分布，改性后的碳分子筛展现出更好的氮气选择性，性能优异的样品CMS-0.5在303 K、0.4 MPa下，分离比达到12.20。

关键词: 碳分子筛改性, 吸附, 硝酸镁, 动力学分离

Abstract:

Modified carbon molecular sieve is an excellent porous adsorbent，which is mostly used in fields such as air separation and nitrogen production.However，the development of adsorbents restricts the application range of pressure swing adsorption process，and excellent adsorbents require superior separation performance.A series of modified CMS were prepared by equal volume impregnation method with magnesium nitrate as modifier based on industrial CMS.The adsorption characteristics of methane and nitrogen on these adsorbents were measured by the volumetric method under PSA process conditions（303 K，0~0.7 MPa，200 s）.The adsorption isotherm experimental data and kinetic curve data were fitted by using the Sips model and the LDF model，respectively，and the separation performance and adsorption characteristic parameters were obtained.The results showed that the modified carbon molecular sieves treatment reduced the specific surface area，micropore volume and average pore size of CMS，while making the pore size distribution more concentrated.The modified CMS with narrow pore size distribution exhibited better nitrogen selectivity owing to regulating the pore size distribution of CMS，and the excellent CMS-0.5 sample had a separation ratio of 12.20 at 303 K and 0.4 MPa.

Key words: carbon molecular sieve modified, adsorption, magnesium nitrate, kinetic separation

中图分类号:

TQ127.1

周世奇, 王涛, 敬方梨, 罗仕忠. 硝酸镁改性碳分子筛分离氮气/甲烷的性能研究[J]. 无机盐工业, 2023, 55(9): 75-80.

ZHOU Shiqi, WANG Tao, JING Fangli, LUO Shizhong. Study on performance of magnesium nitrate-modified carbon molecular sieve for separation of nitrogen/methane[J]. Inorganic Chemicals Industry, 2023, 55(9): 75-80.

图/表 8

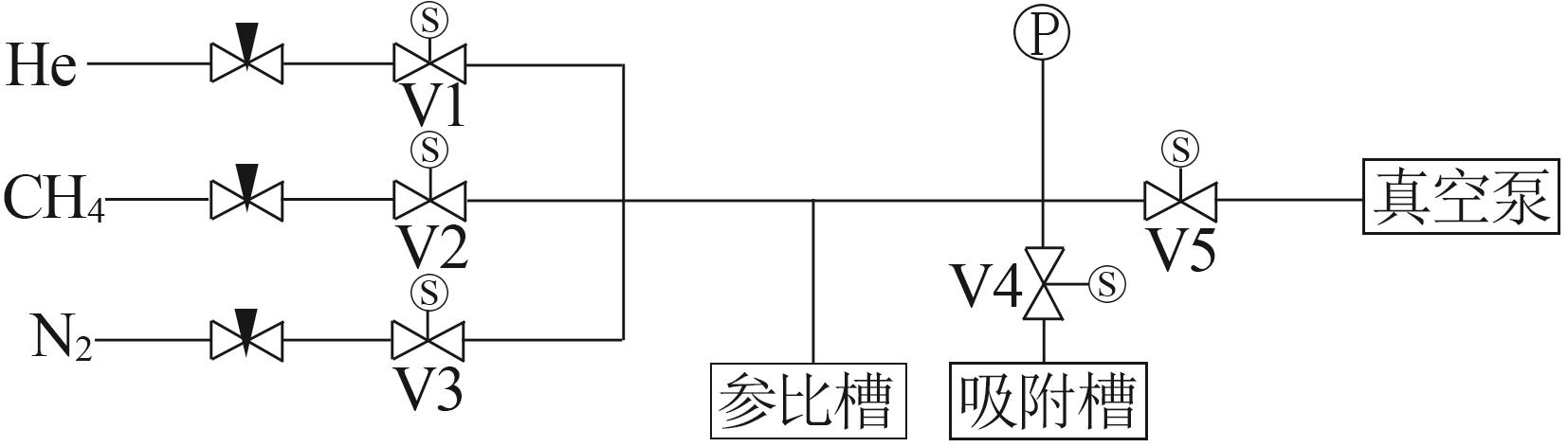

图 1

表 1

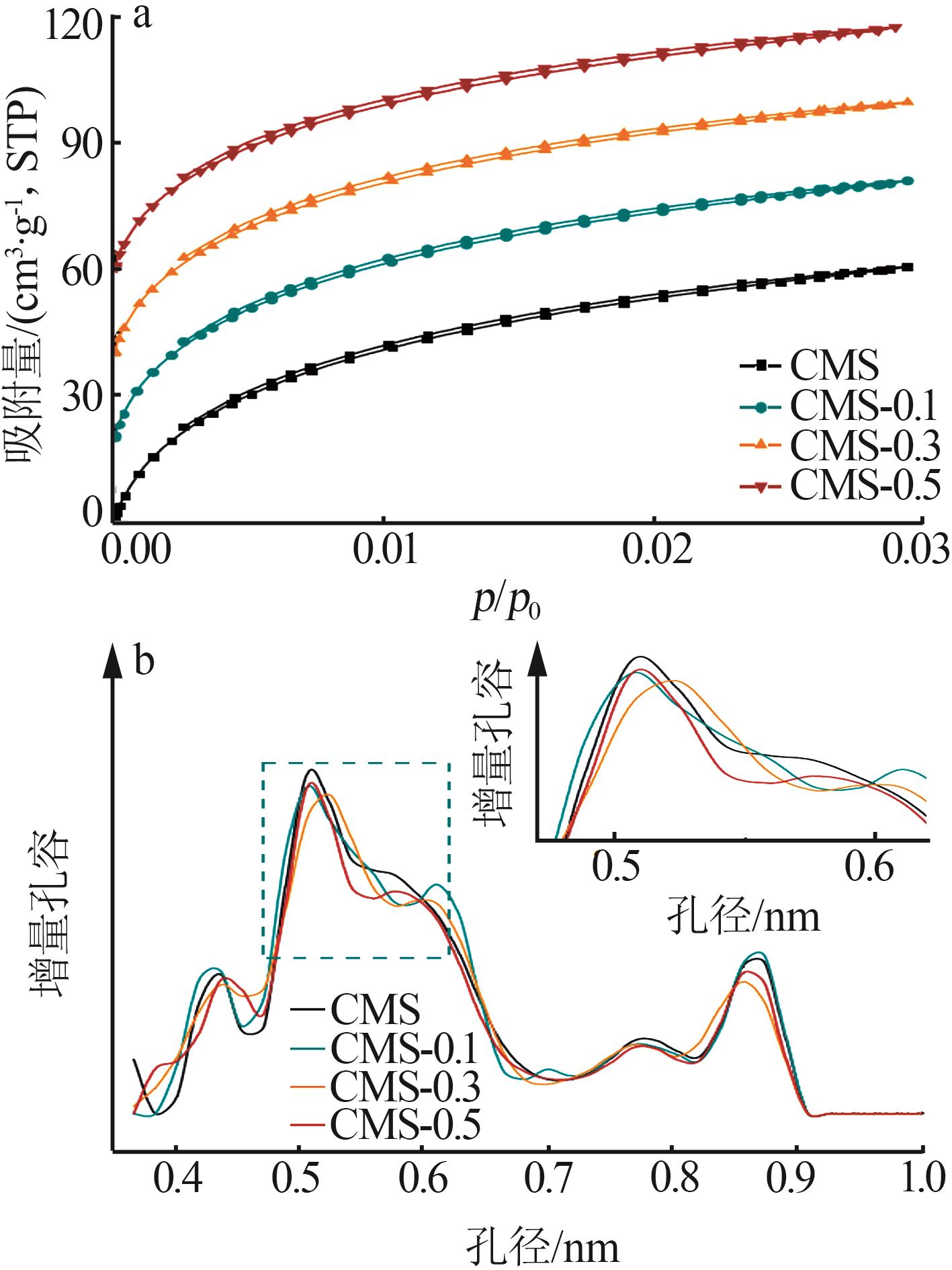

图2

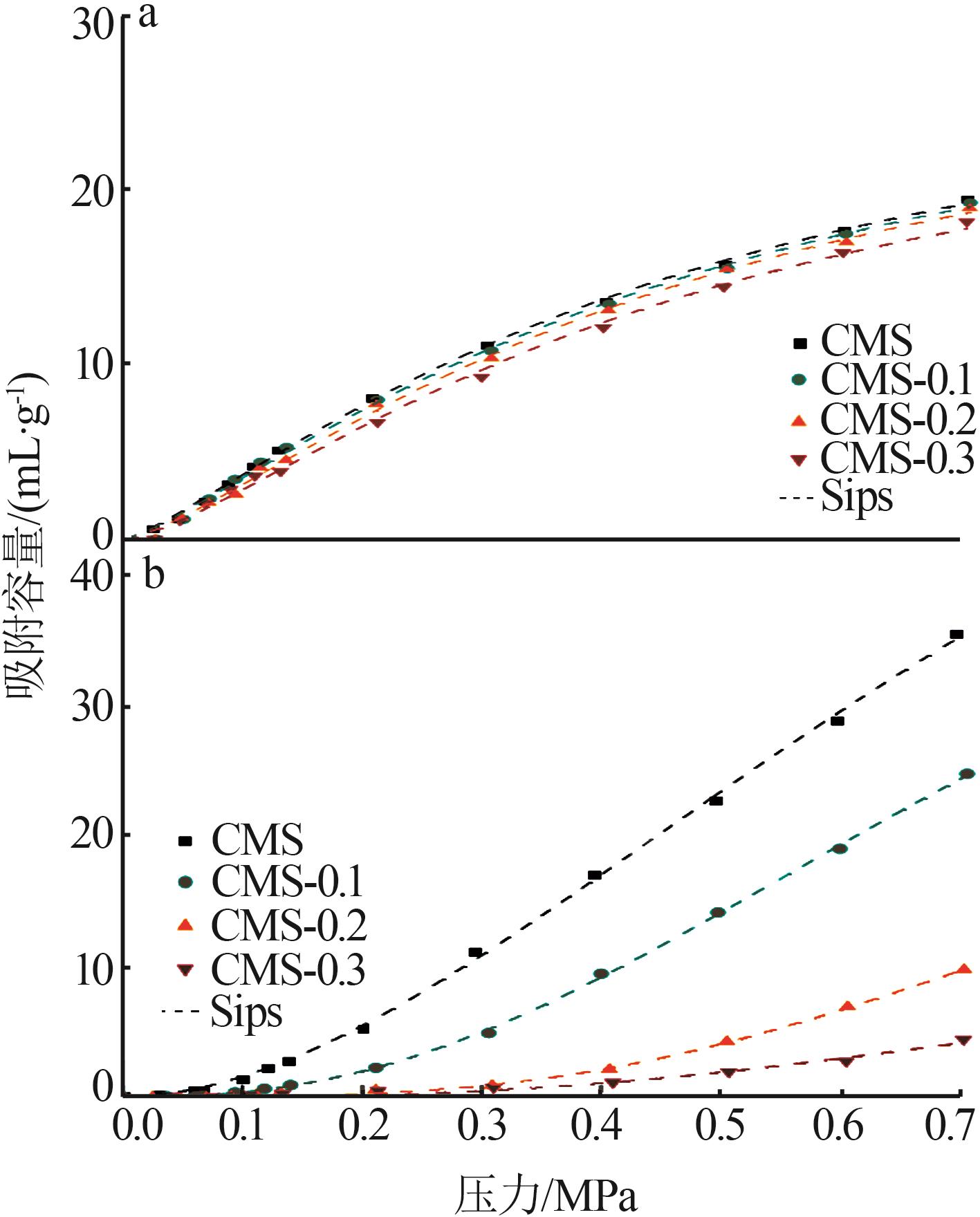

图 3

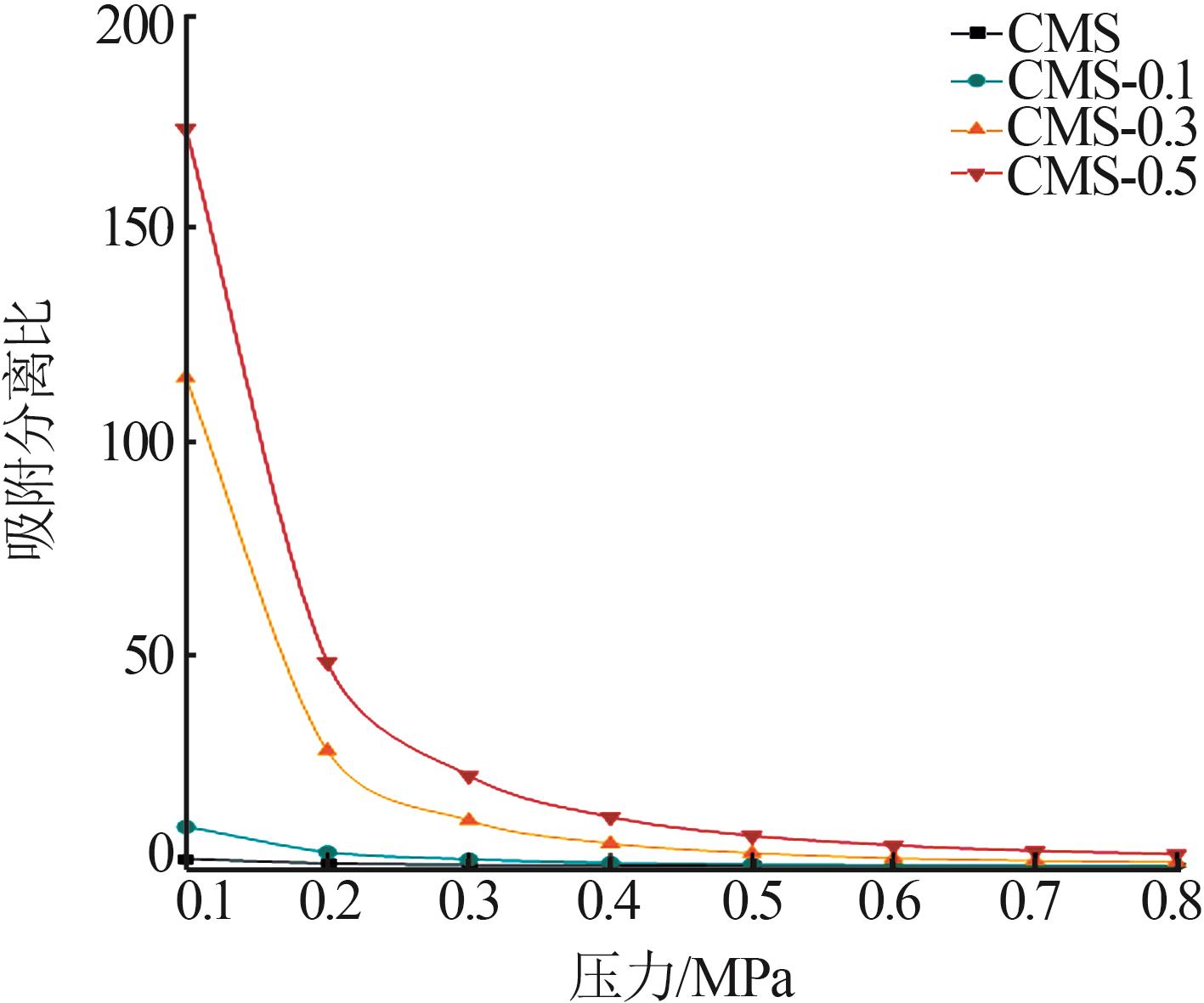

图4

表2

303 K下硝酸镁改性CMS上氮气/甲烷吸附平衡的Sips模型拟合参数

吸附剂	N₂				CH₄
吸附剂	$q m$ / （mL·g^-1）	$K$ / （MPa^-1）	n	R²	$q m$ / （mL·g^-1）	$K$ /（MPa^-1）	n	R²
CMS	30.99	2.01	0.78	0.999	83.06	1.21	0.53	0.999
CMS-0.1	30.86	2.04	0.78	0.998	57.40	1.25	0.41	0.999
CMS-0.3	29.27	2.13	0.72	0.998	31.07	1.12	0.31	0.998
CMS-0.5	27.63	2.15	0.71	0.997	13.20	1.10	0.33	0.985

表2

表3

303 K下改性CMS上氮气/甲烷吸附动力学曲线的LDF模型拟合参数

吸附剂	N₂			CH₄
吸附剂	$k L$ / （×10^-2s^-1）	$D e / r 2$ / （×10^-3s^-1）	R²	$k L$ / （×10^-4s^-1）	$D e / r 2$ / （×10^-5s^-1）	R²
CMS	2.04	1.36	0.981	2.74	1.83	0.999
CMS-0.1	1.84	1.22	0.993	2.18	1.45	0.999
CMS-0.3	1.43	0.95	0.979	1.83	1.22	0.999
CMS-0.5	0.49	0.04	0.980	0.74	0.05	0.997

表3

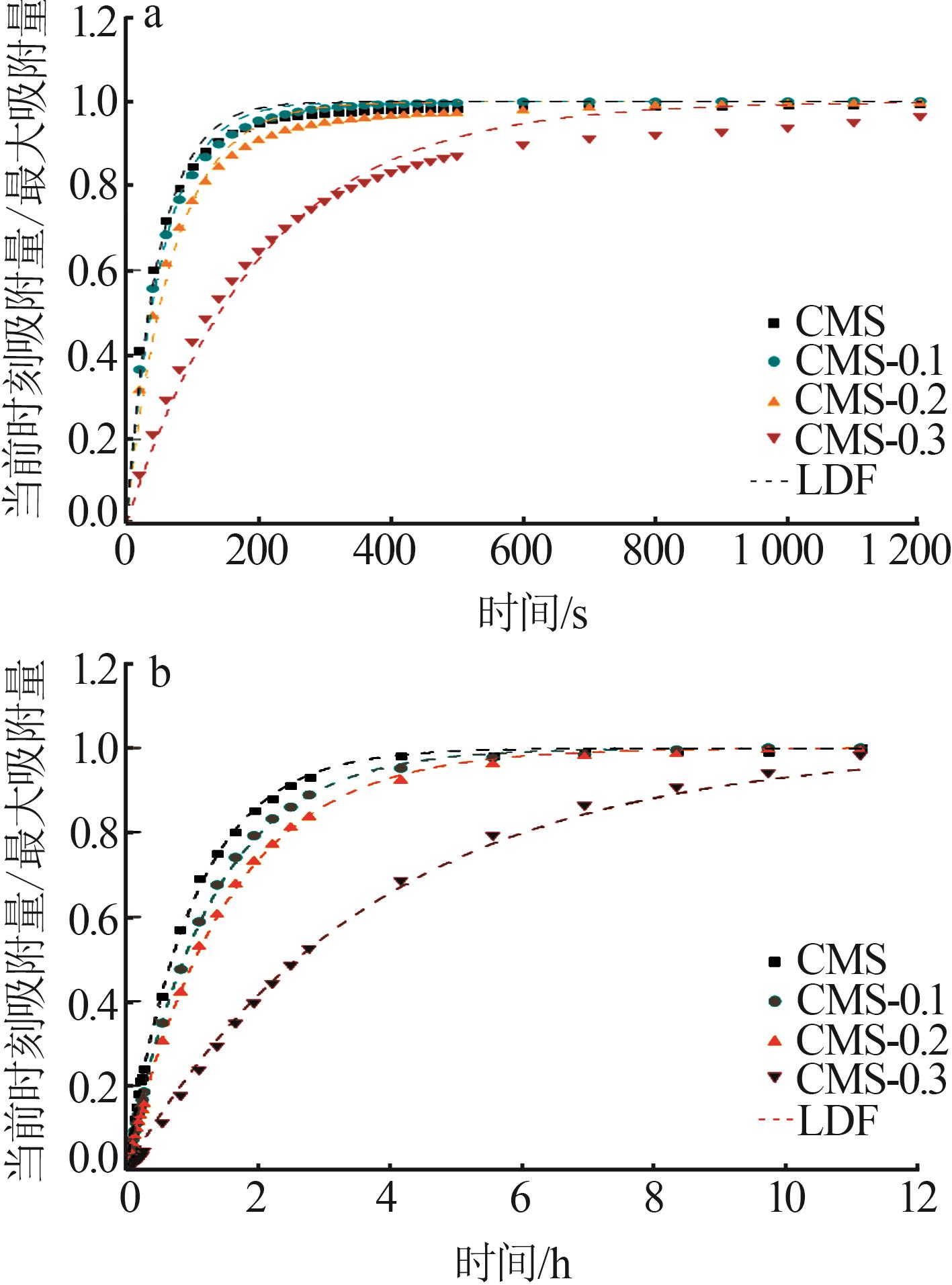

图5

参考文献 20

1	International Energy Outlook-U.S.Energy Information Administration（EIA）［EB/OL］.［2022-2-11］..
2	NOCITO F， DIBENEDETTO A.Atmospheric CO₂ mitigation technologies：Carbon capture utilization and storage［J］.Current Opinion in Green and Sustainable Chemistry，2020，21：34-43.
3	CARREON M A.Molecular sieve membranes for N₂/CH₄ separation［J］.Journal of Materials Research，2018，33（1）：32-43.
4	ABD A A， OTHMAN M R， NAJI S Z，et al.Methane enrichment in biogas mixture using pressure swing adsorption：Process fundamental and design parameters［J］.Materials Today Sustainability，2021，11/12：100063.
5	SKARSTROM C W.Method and apparatus for fractionating gaseous mixtures by adsorption. US，2944627［P］.1960-2-12.
6	GOLMAKANI A， FATEMI S， TAMNANLOO J.CO₂ capture from the tail gas of hydrogen purification unit by vacuum swing adsorption process，using SAPO-34［J］.Industrial & Engineering Chemistry Research，2016，55（1）：334-350.
7	XIAO Gongkui， LI Zhikao， SALEMAN T L，et al.Adsorption equilibria and kinetics of CH₄ and N₂ on commercial zeolites and carbons［J］.Adsorption，2017，23（1）：131-147.
8	BAE Y S， MOON J H，AHN H，et al.Effects of adsorbate properties on adsorption mechanism in a carbon molecular sieve［J］.Korean Journal of Chemical Engineering，2004，21（3）：712-720.
9	LUO Jingjie， LIU Yuefeng， JIANG Chengfa，et al.Experimental and modeling study of methane adsorption on activated carbon derived from anthracite［J］.Journal of Chemical & Engineering Data，2011，56（12）：4919-4926.
10	YU H J， SHIN J H， LEE A S，et al.Tailoring selective pores of carbon molecular sieve membranes towards enhanced N₂/CH₄ separation efficiency［J］.Journal of Membrane Science，2021，620：118814.
11	XU Shuang， LI Wencui， WANG Chengtong，et al.Self-pillared ultramicroporous carbon nanoplates for selective separation of CH₄/N₂ ［J］.Angewandte Chemie International Edition，2021，60（12）：6339-6343.
12	ZHANG Shichao， CHEN Wenbin， MU Junju，et al.Single siteNi（Ⅱ） anchored tetraethylene pentamine for enhancing CO₂ kinetic adsorption rate and long-term cyclic stability［J］.Chemical Engineering Journal，2022，436：135211.
13	PEREDO-MANCILLA D， GHIMBEU C M， RÉTY B，et al.Surface-modified activated carbon with a superior CH₄/CO₂ adsorption selectivity for the biogas upgrading process［J］.Industrial & Engineering Chemistry Research，2022，61（34）：12710-12727.
14	DO D D.Adsorption Analysis：Equilibria and kinetics［M］.London：World scientific publishing Co.Pte.Ltd，1998.
15	SIPS R.On the structure of a catalyst surface［J］.The Journal of Chemical Physics，1948，16（5）：490-495.
16	WANG Jianlong， GUO Xuan.Adsorption kinetic models：Physical meanings，applications，and solving methods［J］.Journal of Hazardous Materials，2020，390：122156.
17	RUTHVEN D M.Principles of adsorption and adsorption processes［M］.New York：Wiley，1984.
18	SONWANE C G， BHATIA S K.Characterization of pore size distributions of mesoporous materials from adsorption isotherms［J］.The Journal of Physical Chemistry B，2000，104（39）：9099-9110.
19	REID C R， THOMAS K M.Adsorption of gases on a carbon molecular sieve used for air separation：Linear adsorptives as probes for kinetic selectivity［J］.Langmuir，1999，15（9）：3206-3218.
20	ZHANG Jinhua， QU Sijian， LI Lanting，et al.Preparation of carbon molecular sieves used for CH₄/N₂ separation［J］.Journal of Chemical & Engineering Data，2018，63（5）：1737-1744.

样品	比表面积/ （m²·g^-1）	微孔体积/ （cm³·g^-1）	平均孔径/ nm
CMS	525.1	0.112	0.637 5
CMS-0.1	513.6	0.111	0.636 3
CMS-0.3	489.4	0.109	0.635 6
CMS-0.5	468.8	0.105	0.635 3

[1]	徐梦瑶, 张欣, 何琨鹏, 何坚, 蒋炜. 锆钇废料制备氧化钇和磷酸锆吸附剂及其性能评价[J]. 无机盐工业, 2024, 56(3): 116-124.
[2]	李巧云, 黄修行, 韦文业, 陈振. 活性炭协同酸/碱改性粉煤灰对亚甲基蓝的吸附研究[J]. 无机盐工业, 2024, 56(3): 131-136.
[3]	赵闯, 陈自浩, 张博宇, 李犇, 靳凤英, 李滨, 孙振海, 郭春垒. 分子筛吸附剂对不同类型柴油吸附分离性能的研究[J]. 无机盐工业, 2024, 56(3): 80-85.
[4]	贺翌鹏, 熊晨曦, 王一平, 李军, 金央. 室温制备铁基有机金属框架吸附三价砷的研究[J]. 无机盐工业, 2024, 56(2): 111-120.
[5]	李阳, 娄飞健, 隋鑫, 李克艳, 刘飞, 郭新闻. 氨基功能化气相二氧化硅材料的制备及其吸附二氧化碳性能研究[J]. 无机盐工业, 2024, 56(2): 38-43.
[6]	柳富杰, 何倩, 苏龙, 蒋才云. 海藻酸钠表面功能化磁性生物炭对亚甲基蓝的吸附特性[J]. 无机盐工业, 2024, 56(2): 65-73.
[7]	张丽, 张丹, 潘红艳, 董永刚, 李文飞, 秦红. 磷酸法低灰分活性炭的制备研究[J]. 无机盐工业, 2024, 56(2): 95-103.
[8]	严振, 邱兆富, 金锡标, 王远, 刘畅, 杨骥. 4A分子筛负载Ce和γ-Fe₂O₃去除水中Sb（Ⅲ）和Sb（Ⅴ）的研究[J]. 无机盐工业, 2024, 56(1): 81-89.
[9]	王梦迪, 罗瑾, 吴巍, 周靖辉, 王静, 孙彦民, 于海斌. 微反应法制备γ-Al₂O₃及其对甲基橙的吸附性能研究[J]. 无机盐工业, 2023, 55(9): 66-74.
[10]	李超, 王丽萍, 戴崟, 高桂梅, 张云峰, 洪雨, 许立军, 崔永杰. 高硅渣碱熔水热合成13X分子筛及吸附铅铜锌离子研究[J]. 无机盐工业, 2023, 55(9): 88-93.
[11]	杨博, 梁志燕, 刘文元, 曹嘉真, 刘昕玥, 邢明阳. 钼基催化材料在水污染控制领域的应用研究进展[J]. 无机盐工业, 2023, 55(8): 1-12.
[12]	王颖南, 绳琳琳, 黄娟, 黄占斌. 燃煤炉渣吸附水中铅的性能研究[J]. 无机盐工业, 2023, 55(8): 109-115.
[13]	唐一夫, 曹长春, 吕鹏. 羟基氧化铁对镉-腐殖酸的吸附研究[J]. 无机盐工业, 2023, 55(8): 124-131.
[14]	桂昌青, 王雅静, 凌长见, 王怀有, 唐忠锋. 氧化镁基二氧化碳吸附剂的制备及改性研究进展[J]. 无机盐工业, 2023, 55(8): 77-83.
[15]	韩红静, 张竞择, 拉毛卓玛, 韩吉者, 吴勇民, 汤卫平. 铝钴共掺杂锂锰氧化物的制备及吸附提锂性能[J]. 无机盐工业, 2023, 55(7): 38-44.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
