铜基催化剂结构对烯醛脂肪醇溶液吸附扩散性能的影响

doi:10.19964/j.issn.1006-4990.2023-0171

摘要/Abstract

摘要：

烯醛加氢制备2-丙基庚醇工艺过程中非铬催化剂的开发是实现该工艺绿色化的关键。采用吸附扩散法，考察了原料2-丙基庚烯醛与2-丙基庚醇混合溶液在铜硅、铜铬和铜锌铝等3种不同催化剂表面的吸附及孔道扩散特性；并结合3种不同铜基复合氧化物的结构特征，与其2-丙基庚烯醛液相加氢催化性能进行关联。结果表明：铜硅复合氧化物在考察浓度范围均优先吸附2-丙基庚烯醛，而铜锌铝、铜铬复合氧化物在混合溶液中2-丙基庚烯醛质量分数分别高于4.6%和4.1%时，才优先吸附2-丙基庚烯醛；铜铬复合氧化物具有最大2-丙基庚烯醛吸附选择性、扩散系数和最优催化2-丙基庚烯醛液相加氢性能。

关键词: 烯醛, 液相加氢, 铜基催化剂结构, 吸附, 扩散

Abstract:

The development of non chromium catalysts in the process of preparing 2-propylheptanol from aldehyde hydrogenation is the key to achieving the greening of the process.The adsorption and diffusion characteristics of the mixed solution of 2-propylheptenal and 2-propylheptanol for copper silicon，copper chromium，and copper zinc aluminum three different copper-based composite oxides were investigated by adsorption diffusion method.And combined the structural characteristics of three different copper-based composite oxides，it was coupled with the hydrogenation performance of 2-propylheptenal in liquid phase.The results showed that 2-propylheptaneal adsorbed preferentially by copper silicon composite oxides at all concentration ranges，however，for copper-zinc and copper-chromium composite oxides，2-propylheptaneal adsorbed preferentially only while the mass fraction of 2-propylheptenal in the mixed solution was higher than 4.6% and 4.1% respectively.The adsorption selectivity，diffusion coefficient，and hydrogenation performance for 2-propylheptylenal of copper chromium composite oxide were optimal in liquid phase.

Key words: unsaturated aldehydes, hydrogenation, copper-based catalyst structure, adsorption, diffusion

中图分类号:

TQ132.21

刘增辉, 宋冰洁, 陈和, 孙培永, 柴文正, 张胜红, 傅送保, 姚志龙. 铜基催化剂结构对烯醛脂肪醇溶液吸附扩散性能的影响[J]. 无机盐工业, 2023, 55(12): 152-158.

LIU Zenghui, SONG Bingjie, CHEN He, SUN Peiyong, CHAI Wenzheng, ZHANG Shenghong, FU Songbao, YAO Zhilong. Effect of structure of copper-based catalyst on adsorption and diffusion of mixed solution of unsaturated aldehydes and fatty alcohol[J]. Inorganic Chemicals Industry, 2023, 55(12): 152-158.

图/表 10

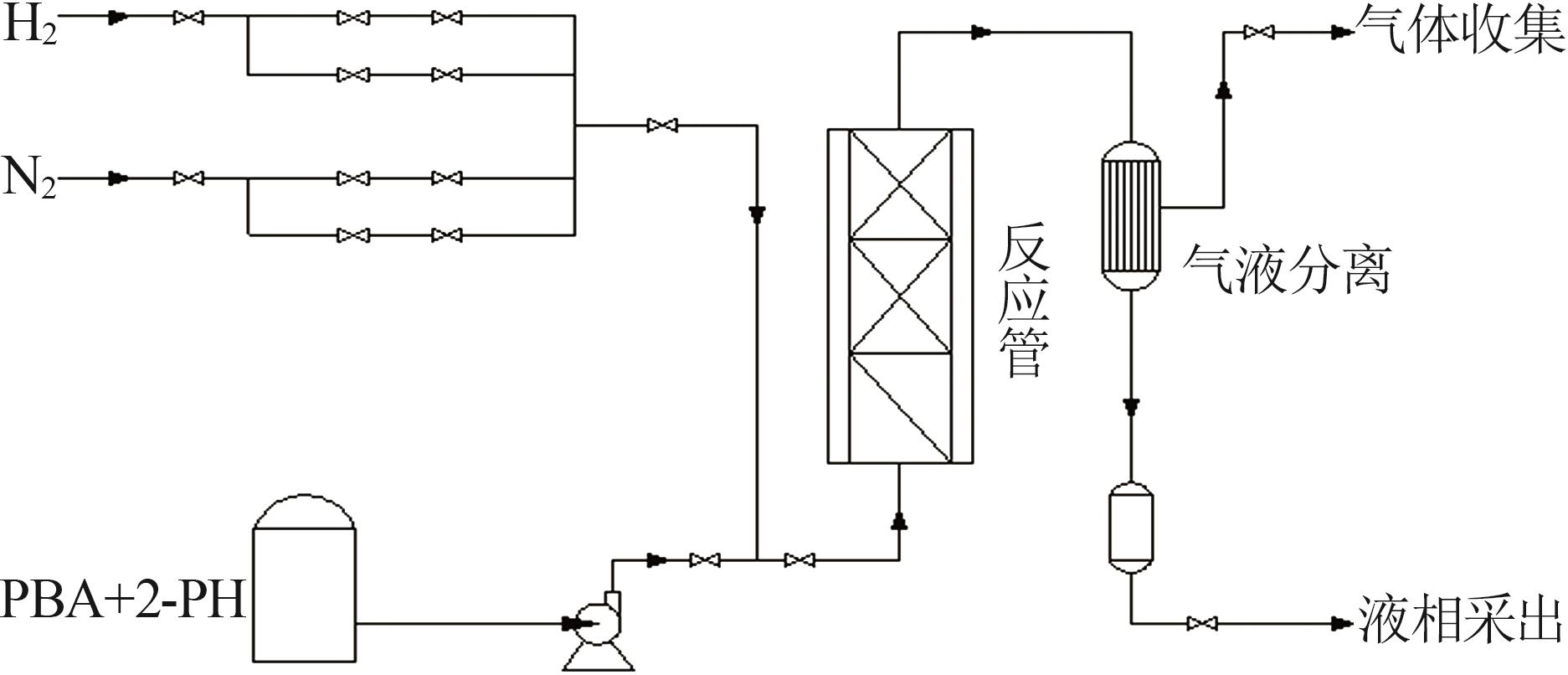

图1

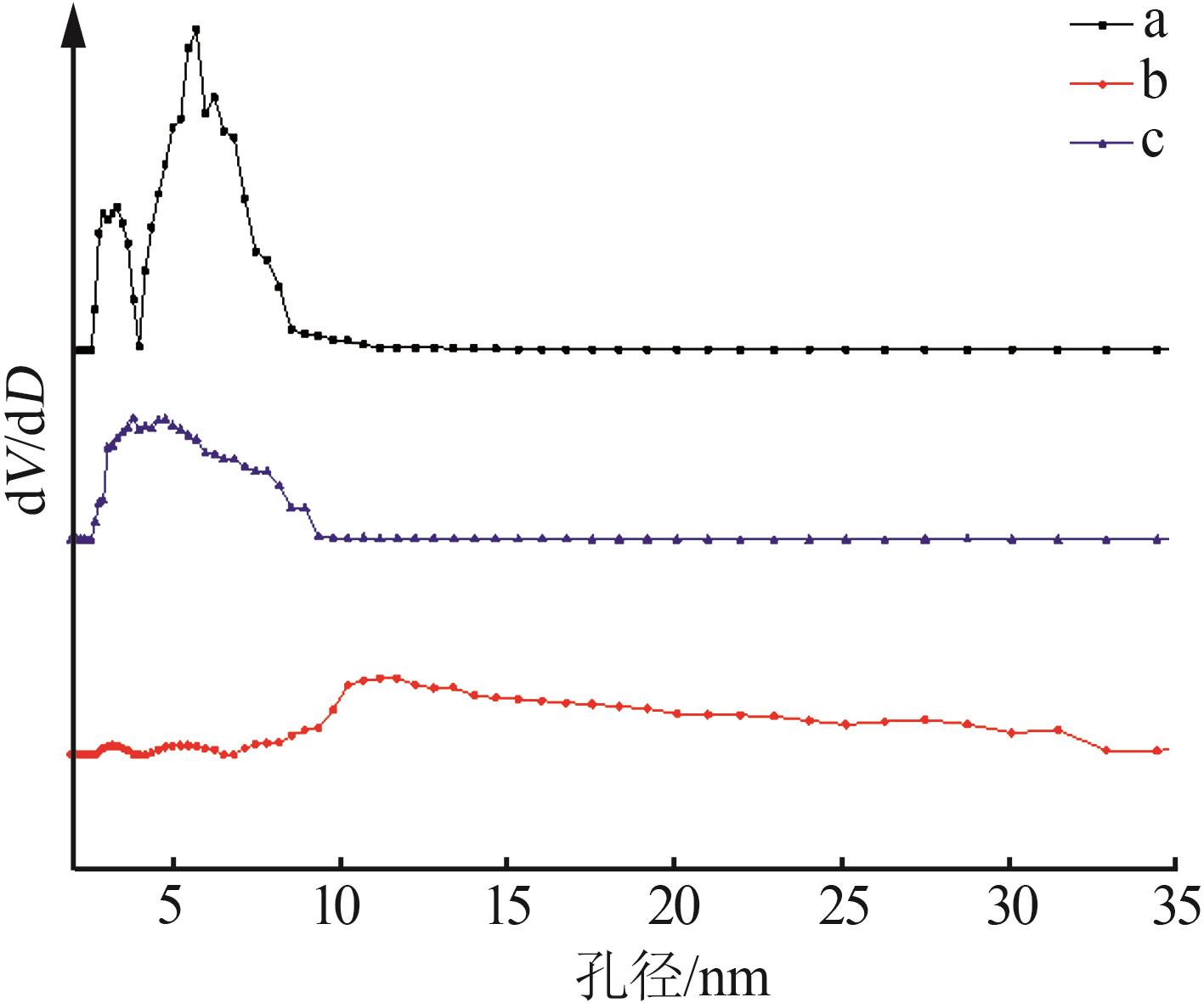

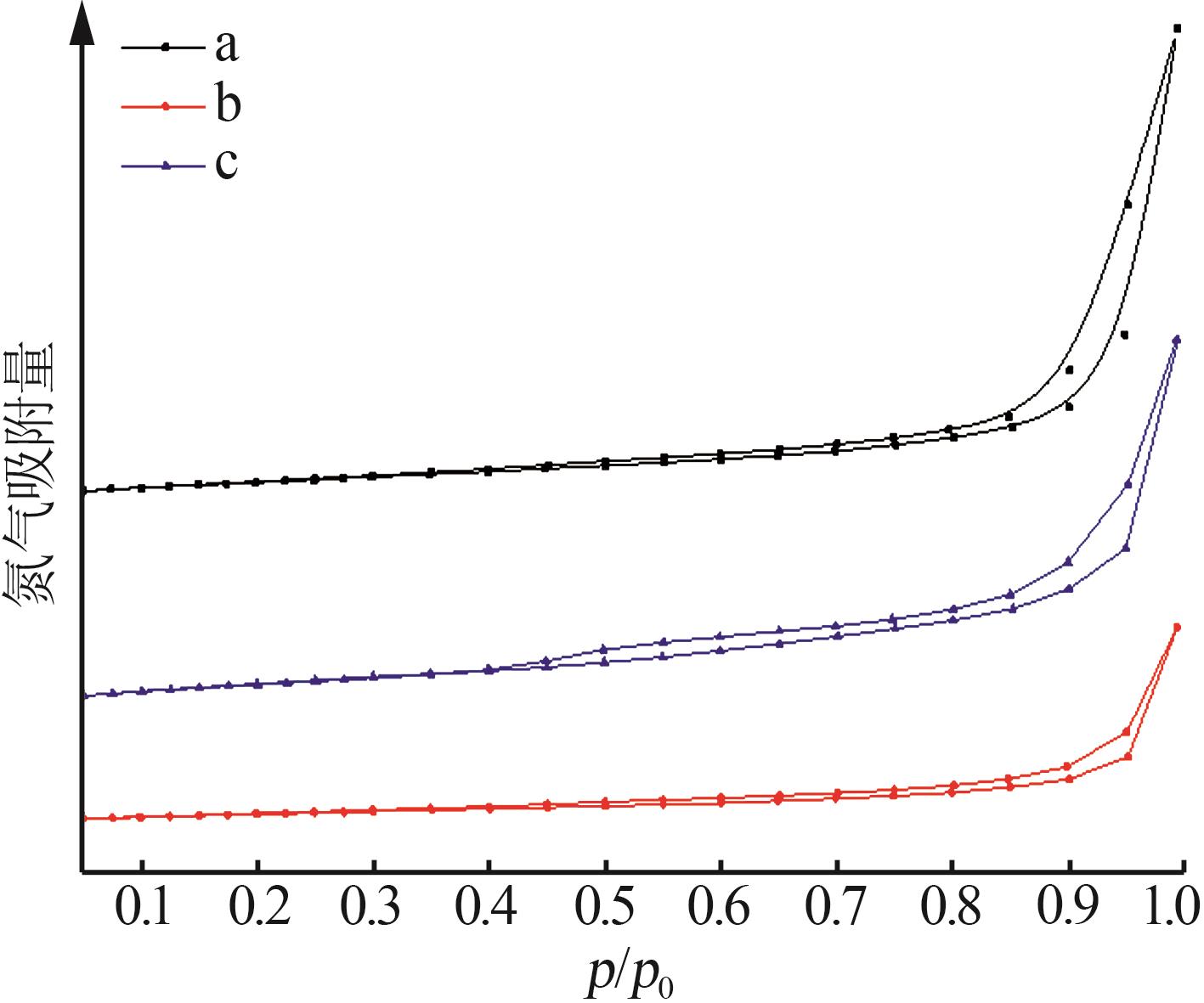

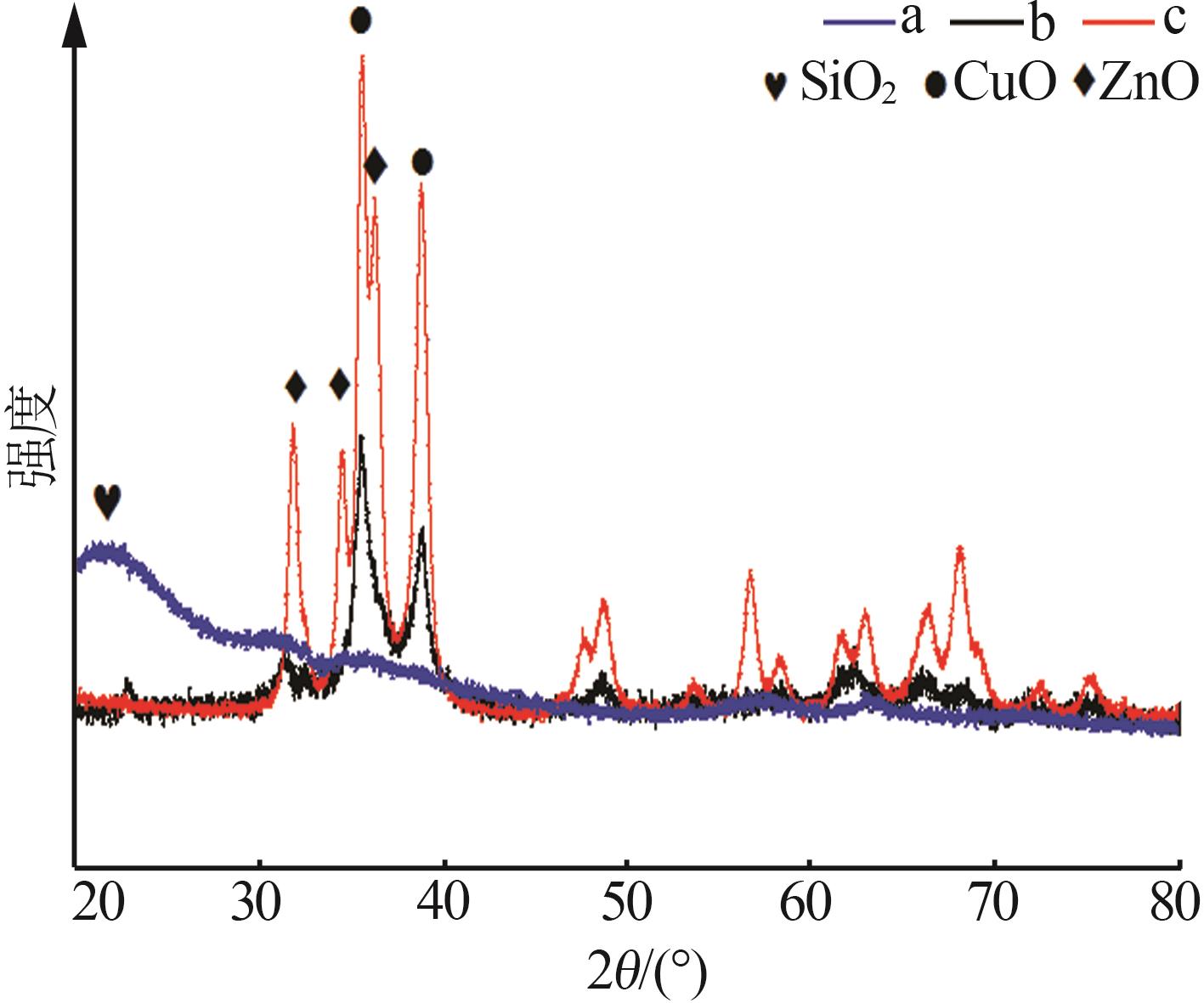

图2

图3

表1

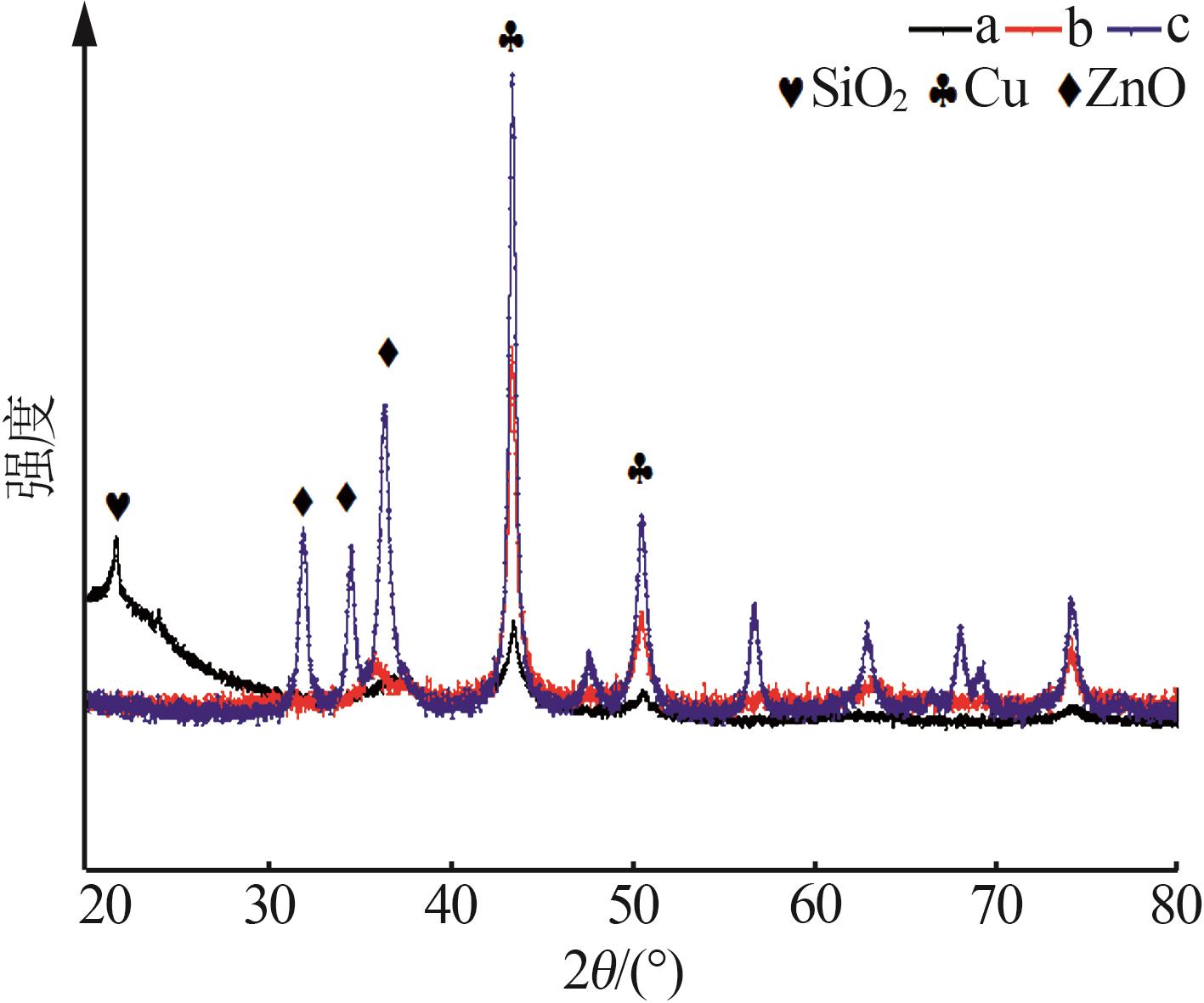

图4

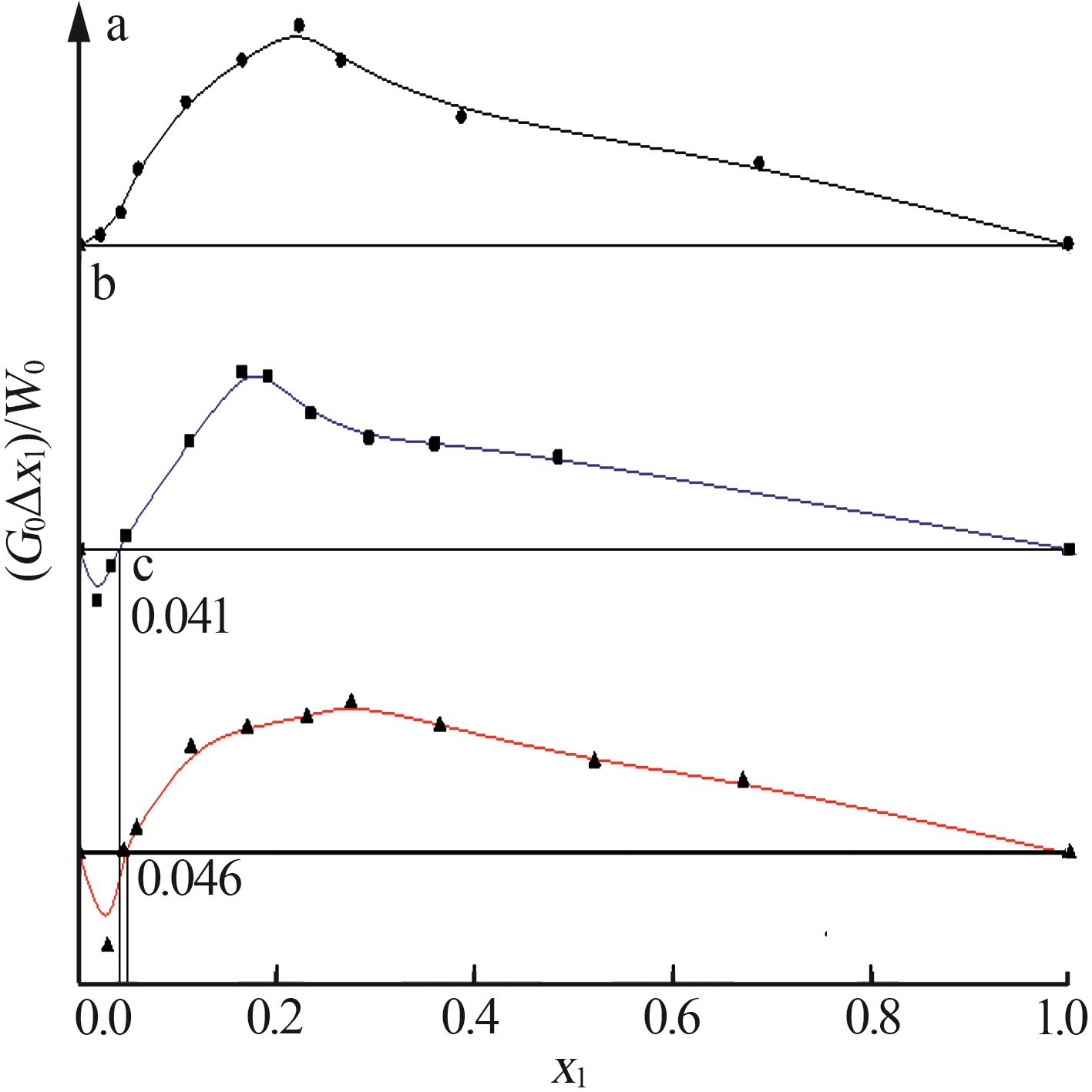

图5

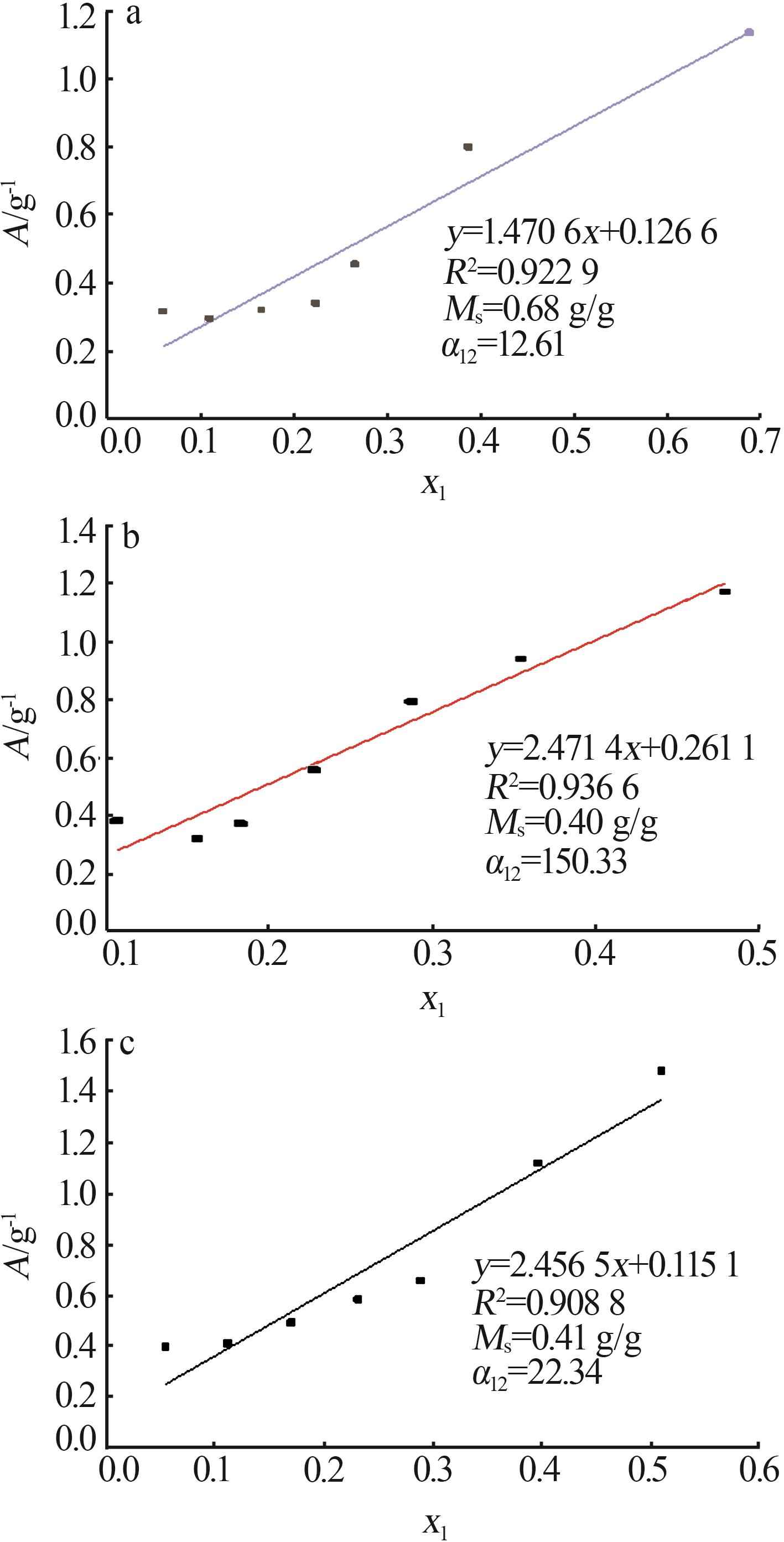

图6

图7

表2

表3

参考文献 22

1	ZHAO Lili， AN Hualiang， ZHAO Xinqiang， et al. TiO₂-catalyzed n-valeraldehyde self-condensation to 2-propyl-2-heptenal：Acid catalysis or base catalysis？［J］. Industrial & Engineering Chemistry Research， 2016， 55（48）：12326-12333. doi: 10.1021/acs.iecr.6b03424
2	吴桐，郭雷，贺同强，等. 醚后C₄制2-PH的原料处理工艺研究［J］. 现代化工， 2022， 42（1）：223-225.
	WU Tong， GUO Lei， HE Tongqiang， et al. Study on treatment of C₄ feedstock for production of 2-PH［J］. Modern Chemical Industry， 2022， 42（1）：223-225.
3	谢海群，冯忠伟. 液相加氢技术应用现状分析［J］. 炼油与化工， 2015， 26（5）：5-8.
	XIE Haiqun， FENG Zhongwei. Application situation of liquid phase hydrogenation technology［J］. Refining and Chemical Industry， 2015， 26（5）：5-8.
4	王雪峰，夏伟，许红云，等. 2-丙基-2-庚烯醛加氢制2-丙基庚醇催化剂制备工艺研究［J］. 天然气化工（C1化学与化工）， 2021， 46（2）：44-46，70.
	WANG Xuefeng， XIA Wei， XU Hongyun， et al. Study on preparation process of catalysts for hydrogenation of 2-propyl-2-heptaneal to 2-propyl heptanol［J］. Natural Gas Chemical Industry， 2021， 46（2）：44-46，70.
5	孙中华，殷玉圣，殷惠琴. 一种用于癸烯醛液相加氢制异癸醇的催化剂及其制备方法：中国， 106179373A［P］. 2016-12-07.
6	王淇锋，赵雨，宋冰洁，等. 制备方法对CuO-Cr₂O₃催化剂结构及其催化2-丙基-2-庚烯醛加氢性能的影响［J］. 化学反应工程与工艺， 2020， 36（5）：421-427.
	WANG Qifeng， ZHAO Yu， SONG Bingjie， et al. The effect of preparation methods on the structure of CuO-Cr₂O₃ catalysts and the catalytic performances in the hydrogenation of 2-propyl-2-heptenal［J］. Chemical Reaction Engineering and Technology， 2020， 36（5）：421-427.
7	张全国，张志华，张文成，等. VAH型气相醛加氢催化剂的工艺研究［J］. 化学工程师， 2003， 17（5）：10-12.
	ZHANG Quanguo， ZHANG Zhihua， ZHANG Wencheng， et al. Study on process of VAH-type aldehyde hydrogenation catalyst by gas-phase method［J］. Chemical Engineer， 2003， 17（5）：10-12.
8	孙中华. 异癸醛气相加氢制异癸醇催化剂的研究［J］. 化学工业与工程技术， 2007， 28（4）：8-11.
	SUN Zhonghua. Research on the catalyst for preparing isodecyl alcohol by gas hydrogenation of isodecyl aldehyde［J］. Journal of Che-mical Industry & Engineering， 2007， 28（4）：8-11.
9	ZHANG Jinxin， WU Dongfang. Aqueous phase catalytic hydrogenation of furfural to furfuryl alcohol over in situ synthesized Cu-Zn/SiO₂ catalysts［J］. Materials Chemistry and Physics， 2021， 260：124152. doi: 10.1016/j.matchemphys.2020.124152
10	王芳芳，孙英杰，封琳，等. 含铬废水的处理技术及机理简述［J］. 环境工程， 2013， 31（3）：21-24，70.
	WANG Fangfang， SUN Yingjie， FENG Lin， et al. Analysis of the treatment technology and mechanism of chromium-containing was-tewater［J］. Environmental Engineering， 2013， 31（3）：21-24，70.
11	宋冰洁，陈和，孙培永，等. 铜基催化剂结构对烯醛滴流床和固定鼓泡床加氢效果的影响［J］. 无机盐工业， 2022， 54（12）：148-154.
	SONG Bingjie， CHEN He， SUN Peiyong， et al. Effect of copper-based catalyst structure on olefin aldehyde hydrogenation in trickle bed and fixed bubbling bed［J］. Inorganic Chemicals Industry， 2022， 54（12）：148-154.
12	TOLSTOV A L， MATYUSHOV V F， LEBEDEV E V， et al. Formation and characterization of silver-containing composites based on ionomeric poly（urethane-acrylate）s prepared via diffusion/sorption approach［J］. Polymer Journal， 2020， 42（1）：3-10.
13	吴亮，任小宁，刘婧，等. 气体孔基因法制备多孔TiO₂/Al₂O₃纳米复合材料及其光催化性能研究［J］. 新型工业化， 2017， 7（1）：22-29.
	WU Liang， REN Xiaoning， LIU Jing， et al. Study on synthesis of porous TiO₂/Al₂O₃ nanocomposites by a gaseous porogene method and their applications on photocatalysis［J］. The Journal of New Industrialization， 2017， 7（1）：22-29.
14	胡雍巍. V2O₅/WO₃/TiO₂催化剂制备及其脱除烟气中NO的性能研究［C］∥ 第九届全国工业催化技术及应用年会论文集. 厦门，2012：191-198.
15	胡林谢. 加氢催化剂孔内扩散性能表征新方法及其应用研究［D］. 北京：中国石油大学（北京）， 2021.
	HU Linxie. A new method for diffusion characterization of hydrotreating catalysts and its application［D］. Beijing： China University of Petroleum （Beijing）， 2021.
16	吴勇，丁巍，戴咏川，等. Ni改性Mo₂C/γ-Al₂O₃催化剂在逆水气变换反应中的应用［J］. 精细化工， 2022， 39（6）：1190-1196.
	WU Yong， DING Wei， DAI Yongchuan， et al. Application of Ni modified Mo₂C/γ-Al₂O₃ catalyst in reverse water-gas shift reaction［J］. Fine Chemicals， 2022， 39（6）：1190-1196.
17	张龙，汪恂，朱雷，等. 改性TiO₂对染料废水选择性吸附及催化强化研究［J］. 水处理技术， 2021， 47（3）：38-42.
	ZHANG Long， WANG Xun， ZHU Lei， et al. Selective adsorption and catalytic enhancement of modified TiO₂ for dye waste-water［J］. Technology of Water Treatment， 2021， 47（3）：38-42.
18	滕砺宽，刘永盛，吕伟，等. 能源环境用富氮共轭微孔聚合物材料研究进展［J］. 中国材料进展， 2021， 40（9）：645-658，668.
	TENG Likuan， LIU Yongsheng， Wei LÜ， et al. Research progress in preparation of nitrogen-rich conjugated microporous polymers for energy and environmental applications［J］. Materials China， 2021， 40（9）：645-658，668.
19	张业涛. 高压换热器物流偏流问题分析及优化措施［J］. 广州化工， 2017， 45（23）：132-134，146.
	ZHANG Yetao. Logistics bias current problem analysis and optimization measures of high pressure heat exchanger［J］. Guangzhou Chemical Industry， 2017， 45（23）：132-134，146.
20	于海斌，常俊石，成宏，等. 辛烯醛气相加氢制辛醇催化剂工业侧线试验［J］. 无机盐工业， 2005， 37（12）：22-24.
	YU Haibin， CHANG Junshi， CHENG Hong， et al. Industrial experiment of TCAH catalyst for the preparation of octanal from octene aldehyde by vapor phase hydrogenation［J］. Inorganic Che-Industry micals， 2005， 37（12）：22-24.
21	冯青琴，高晓玲，吕保义，等. 不同模板剂制备介孔纳米γ-氧化铝及表征［J］. 无机盐工业， 2010， 42（6）：27-29.
	FENG Qingqin， GAO Xiaoling， Baoyi LÜ， et al. Preparation and characterization of nano-sized mesoporous γ-Al₂O₃ with different templates［J］. Inorganic Chemicals Industry， 2010， 42（6）：27-29.
22	史倩，朱宁，郁灼. C₈芳烃吸附平衡和传质参数的研究方法［J］. 石油炼制与化工， 2015， 46（7）：7-14.
	SHI Qian， ZHU Ning， YU Zhuo. Research methods of C₈ aromatics adsorption equilibrium and mass transfer parameters［J］. Petroleum Processing and Petrochemicals， 2015， 46（7）：7-14.

催化剂	q_t /（g·g^-1）	q_m/（g·g^-1）	q_t /q_m	D_c/（cm²·s^-1）
CuO-SiO₂	0.33	0.47	0.70	3.96×10^-16
CuO-Cr₂O₃	0.15	0.21	0.71	8.43×10^-15
CuO-ZnO/Al₂O₃	0.22	0.28	0.78	3.33×10^-16

催化剂	PBA转化率/%	2-PH选择性/%
CuO-SiO₂	96.2	86.4
CuO-Cr₂O₃	99.8	99.7
CuO-ZnO/Al₂O₃	95.8	85.5

[1]	王梦迪, 罗瑾, 吴巍, 周靖辉, 王静, 孙彦民, 于海斌. 微反应法制备γ-Al₂O₃及其对甲基橙的吸附性能研究[J]. 无机盐工业, 2023, 55(9): 66-74.
[2]	周世奇, 王涛, 敬方梨, 罗仕忠. 硝酸镁改性碳分子筛分离氮气/甲烷的性能研究[J]. 无机盐工业, 2023, 55(9): 75-80.
[3]	李超, 王丽萍, 戴崟, 高桂梅, 张云峰, 洪雨, 许立军, 崔永杰. 高硅渣碱熔水热合成13X分子筛及吸附铅铜锌离子研究[J]. 无机盐工业, 2023, 55(9): 88-93.
[4]	杨博, 梁志燕, 刘文元, 曹嘉真, 刘昕玥, 邢明阳. 钼基催化材料在水污染控制领域的应用研究进展[J]. 无机盐工业, 2023, 55(8): 1-12.
[5]	王颖南, 绳琳琳, 黄娟, 黄占斌. 燃煤炉渣吸附水中铅的性能研究[J]. 无机盐工业, 2023, 55(8): 109-115.
[6]	唐一夫, 曹长春, 吕鹏. 羟基氧化铁对镉-腐殖酸的吸附研究[J]. 无机盐工业, 2023, 55(8): 124-131.
[7]	桂昌青, 王雅静, 凌长见, 王怀有, 唐忠锋. 氧化镁基二氧化碳吸附剂的制备及改性研究进展[J]. 无机盐工业, 2023, 55(8): 77-83.
[8]	韩红静, 张竞择, 拉毛卓玛, 韩吉者, 吴勇民, 汤卫平. 铝钴共掺杂锂锰氧化物的制备及吸附提锂性能[J]. 无机盐工业, 2023, 55(7): 38-44.
[9]	范方方, 仝仲凯, 左卫元. 钙改性花生壳生物炭对废水中四环素的吸附研究[J]. 无机盐工业, 2023, 55(6): 109-115.
[10]	田玉玲, 程阳, 韩融, 周梅, 王成杰, 葛强茹. 氧化钙对污泥炭重金属稳定性及其吸附性能的影响[J]. 无机盐工业, 2023, 55(6): 124-129.
[11]	傅明连, 岑健梅, 陈彰旭. 磁性二氧化硅/壳聚糖复合气凝胶的制备及其对铜离子的吸附研究[J]. 无机盐工业, 2023, 55(6): 70-77.
[12]	许春辉, 王峰, 凌长见, 王子睿, 唐忠锋. 熔盐改性的金属氧化物捕获二氧化碳研究进展[J]. 无机盐工业, 2023, 55(5): 1-7.
[13]	郜飞, 董良飞, 葛玉龙, 唐园园, 李芬. 污泥生物炭/凹凸棒土的制备及其吸附性能研究[J]. 无机盐工业, 2023, 55(5): 91-99.
[14]	刘子涵, 席国君, 雷广平. 金属有机骨架在吸附式制冷/热泵中的应用[J]. 无机盐工业, 2023, 55(4): 20-26.
[15]	鲁镜镜,谢燕,李宸,蒙梅,冯伦伟. 载镧磁化赤泥处理含磷废水的研究[J]. 无机盐工业, 2023, 55(2): 99-105.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
