改性硅藻土负载磷钼酸铵复合吸附剂的制备及其吸附Cs+研究

doi:10.19964/j.issn.1006-4990.2023-0033

无机盐工业 ›› 2023, Vol. 55 ›› Issue (11): 19-26.doi: 10.19964/j.issn.1006-4990.2023-0033

改性硅藻土负载磷钼酸铵复合吸附剂的制备及其吸附Cs⁺研究

郭雪琴¹^,²^,³(), 邓小川¹^,², 朱朝梁¹^,², 扶鑫⁴, 王瑞瑞¹^,²^,³, 马婉霞¹^,², 樊洁¹^,², 左方涛¹^,², 卿彬菊¹^,²()

^1.中国科学院青海盐湖研究所, 中国科学院盐湖资源综合高效利用重点实验室, 青海西宁 810008
^2.青海省盐湖资源开发工程技术研究中心, 青海西宁 810008
^3.中国科学院大学, 北京 100049
^4.杭州水处理技术研究开发中心有限公司, 浙江杭州 310012

收稿日期:2023-01-12 出版日期:2023-11-10 发布日期:2023-11-16
通讯作者: 卿彬菊（1969— ），女，副研究员，主要研究方向为分离科学与技术；E-mail：qbj@isl.ac.cn。
作者简介:郭雪琴（1990— ），女，硕士在读，研究方向为盐湖卤水稀有元素分离提取；E-mail：gxq901214@163.com。

Study on preparation of modified diatomite loaded ammonium phosphomolybdate composite adsorbent and its adsorption performance of Cs⁺

GUO Xueqin¹^,²^,³(), DENG Xiaochuan¹^,², ZHU Chaoliang¹^,², FU Xin⁴, WANG Ruirui¹^,²^,³, MA Wanxia¹^,², FAN Jie¹^,², ZUO Fangtao¹^,², QING Binju¹^,²()

^1.Key Laboratory of Comprehensive and Highly Efficient Utilization of Salt Lake Resources，Qinghai Institute of Salt Lakes，Chinese Academy of Sciences，Xining 810008，China
^2.Qinghai Engineering and Technology Research Center of Comprehensive Utilization of Salt Lake Resources，Xining 810008，China
^3.University of Chinese Academy of Sciences，Beijing 100049，China
^4.Hangzhou Water Treatment Technology Development Center，Hangzhou 310012，China

Received:2023-01-12 Published:2023-11-10 Online:2023-11-16

摘要/Abstract

摘要：

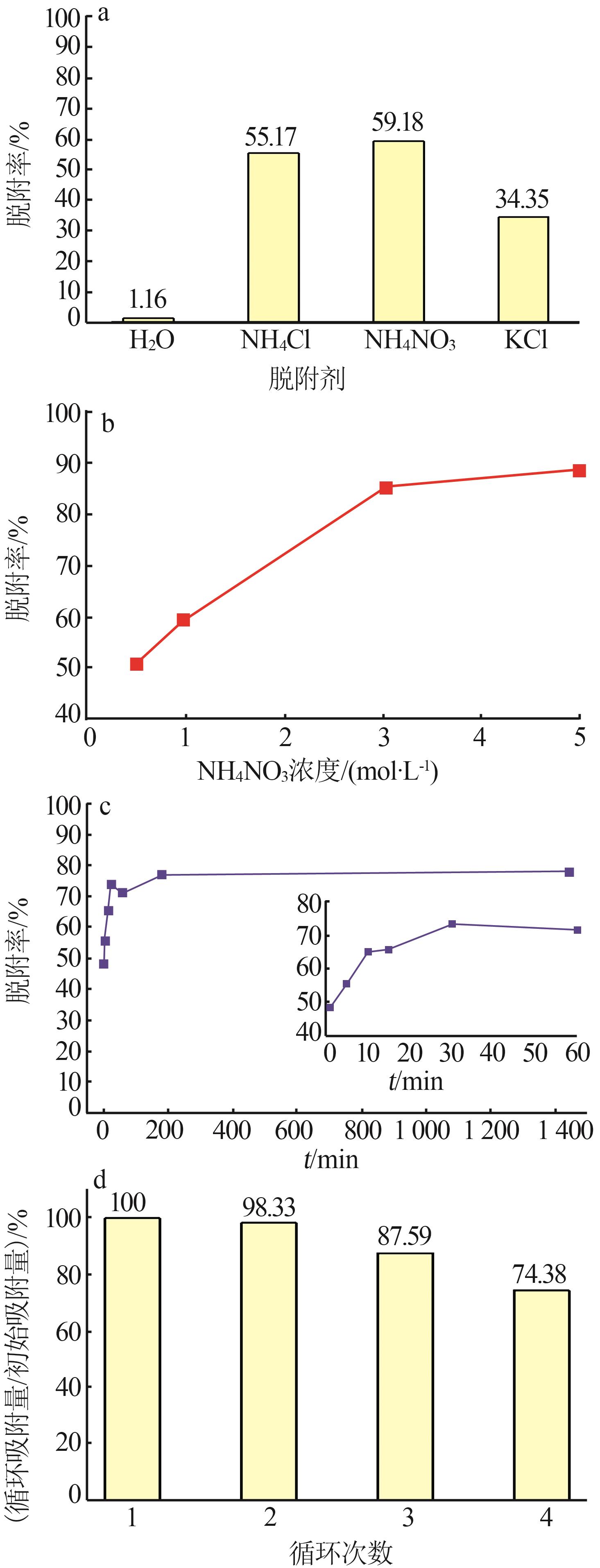

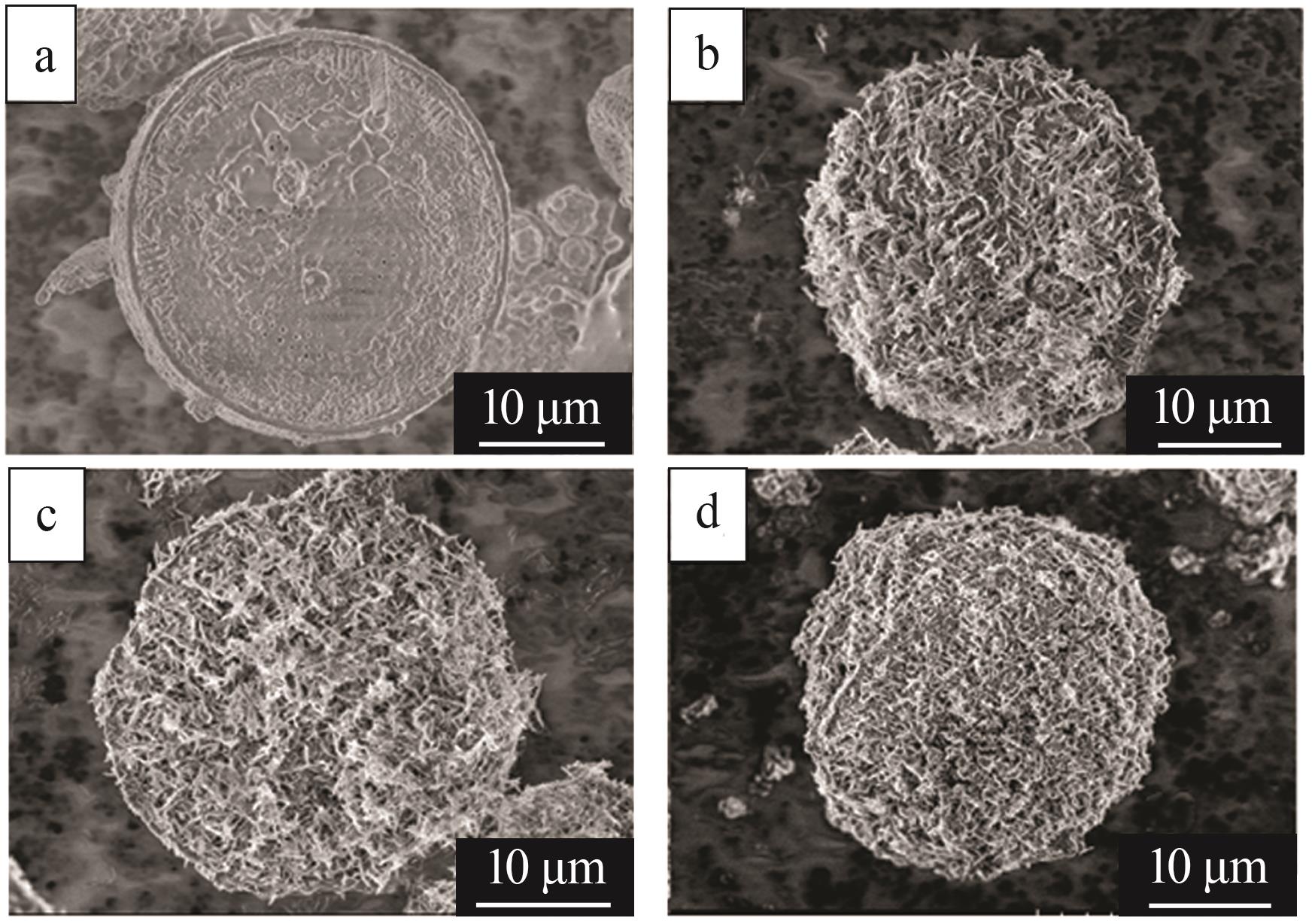

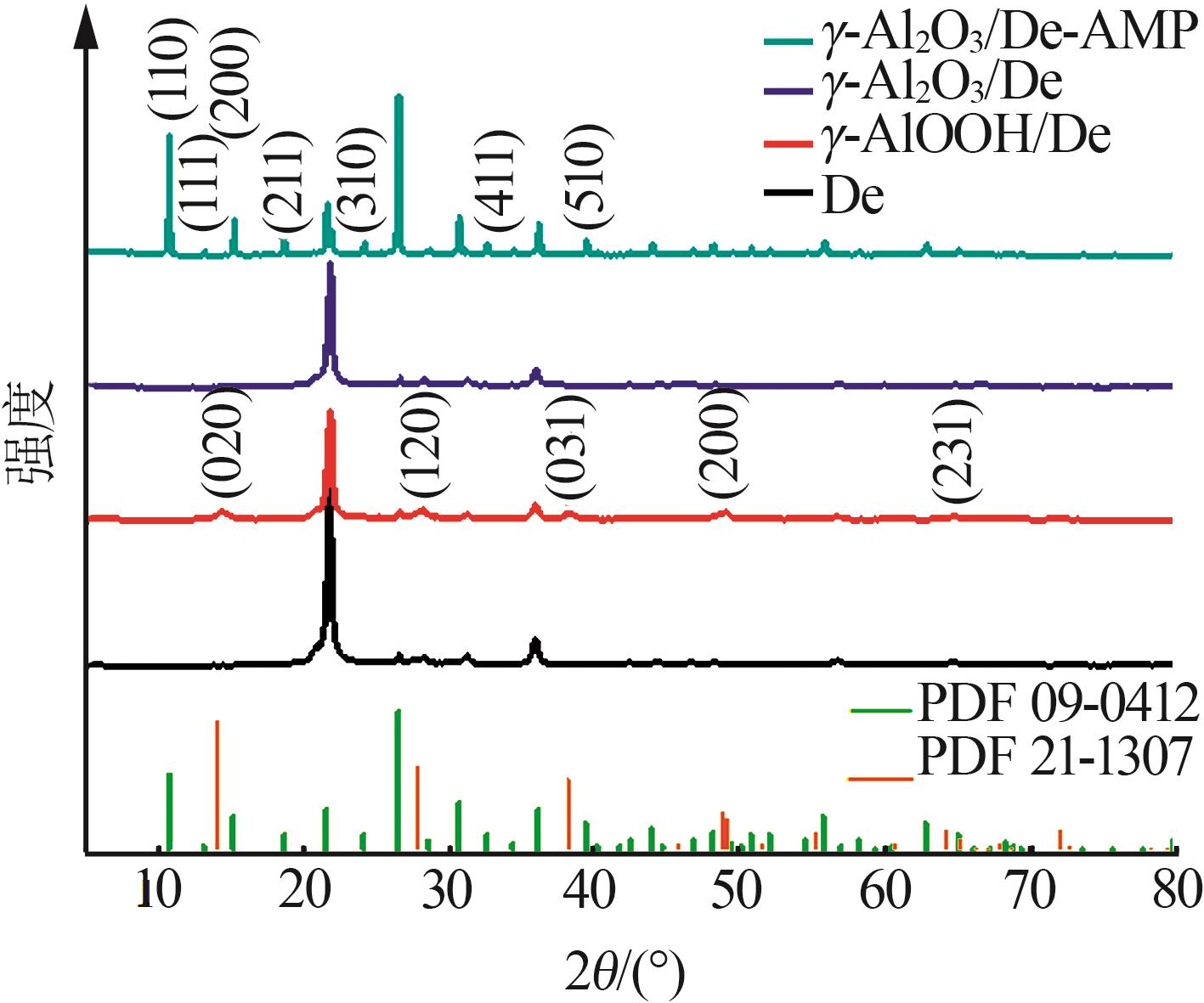

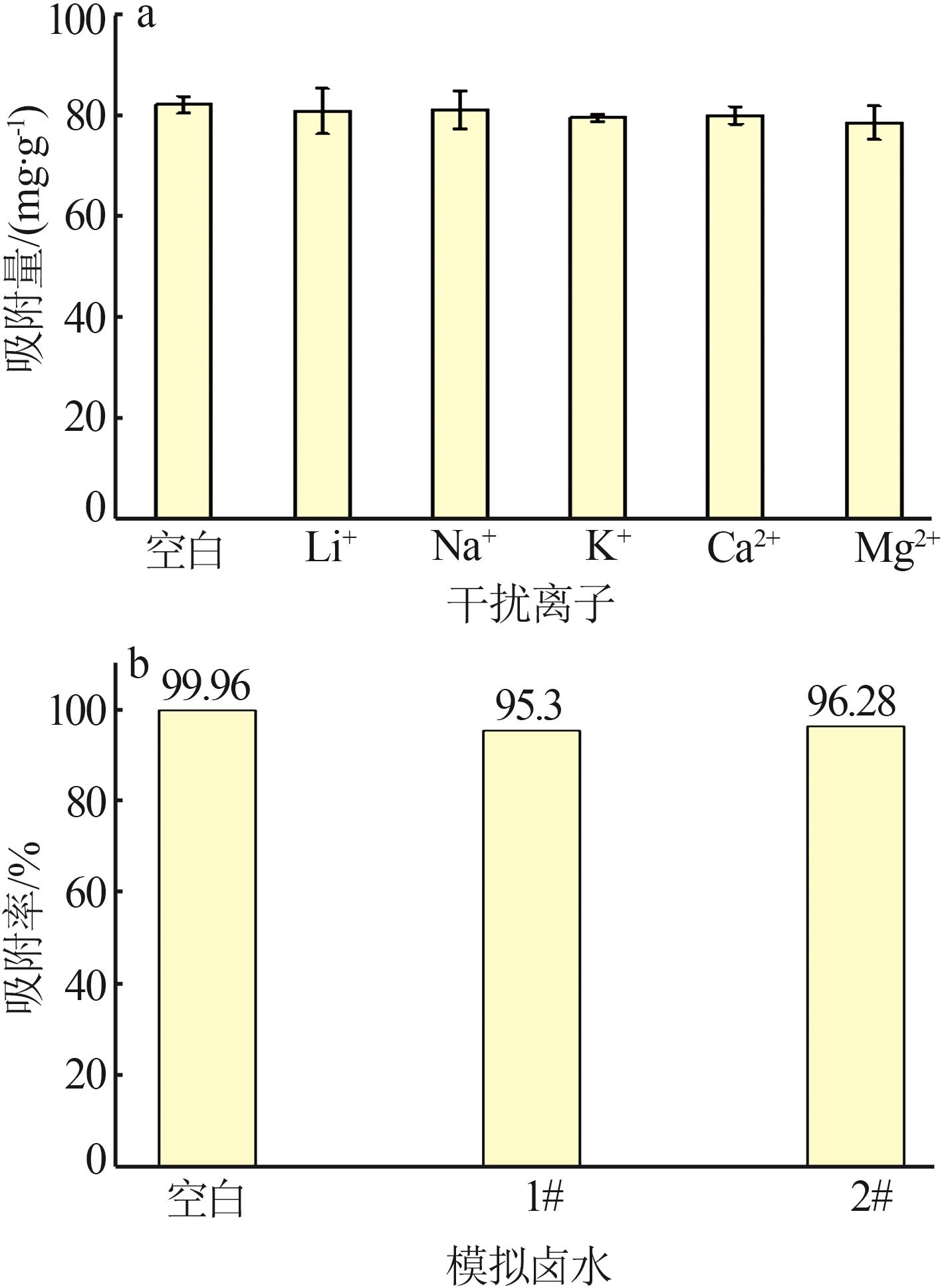

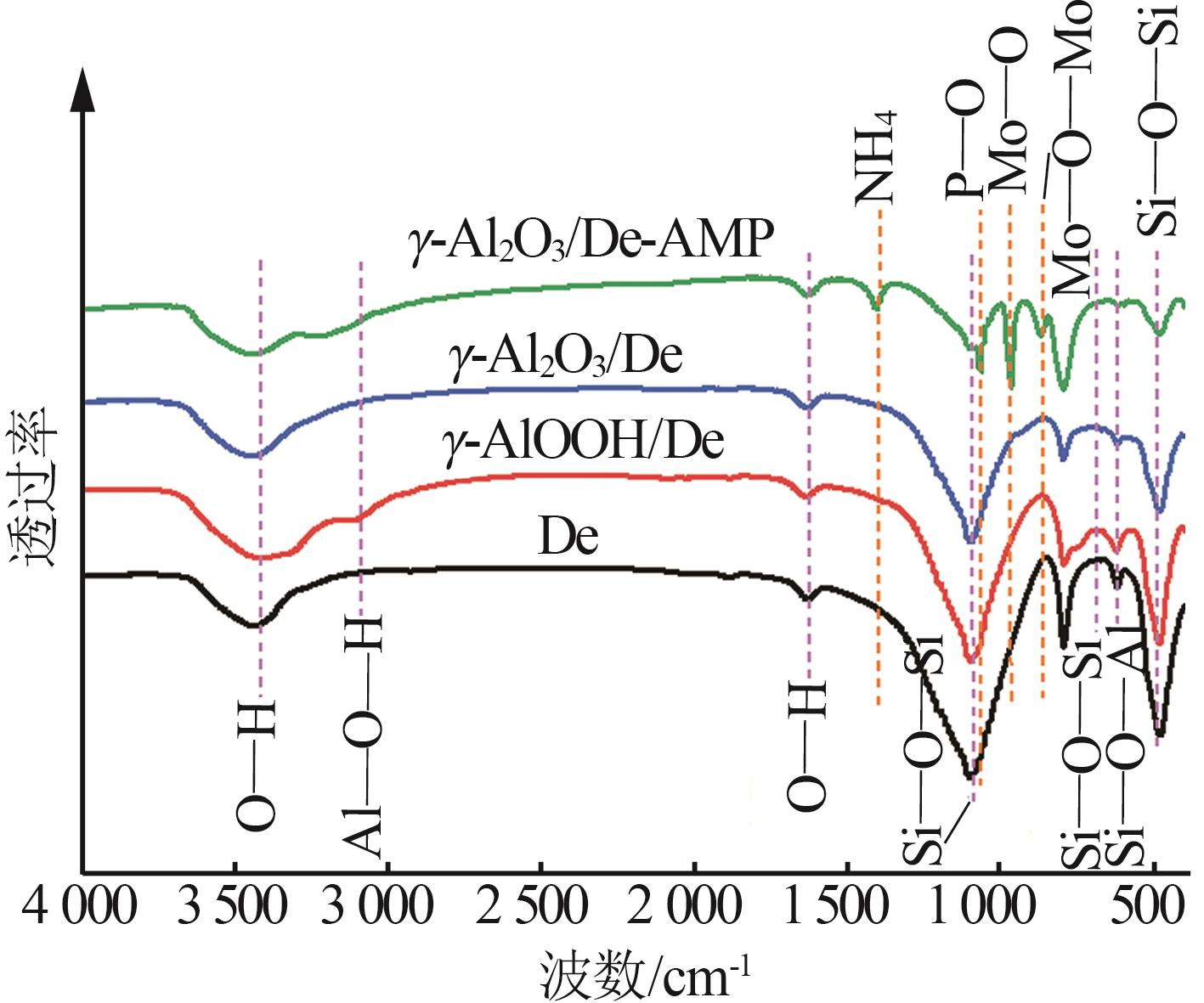

盐湖卤水中存在与铯离子性质相近的高浓度碱金属元素，使盐湖卤水中铯资源的选择性分离变得十分困难。基于此，以价廉易得的硅藻土为基体、氯化铝为铝源，采用水热法对硅藻土表面进行改性，然后将经过500 ℃煅烧后的改性硅藻土作为载体材料，通过浸渍法将磷钼酸铵负载到载体材料表面制备复合吸附剂。采用X射线衍射仪、扫描电子显微镜、傅里叶变换红外光谱仪对所制备材料进行表征，并开展了Cs⁺吸附、脱附性能的系统研究。结果表明：所制备吸附剂在复杂体系中保持了较高的选择性，吸附量可达79.41 mg/g；对吸附数据进行动力学和吸附等温模型拟合，发现吸附过程更符合准二级动力学模型和Langmuir吸附等温模型；以3 mol/L NH₄NO₃为脱附剂时其脱附率高达88.23%，经过4次吸附-脱附循环实验后，吸附量仍保持在初始吸附量的74.38%。

关键词: 硅藻土, 氧化铝, 磷钼酸铵, 铯离子, 吸附

Abstract:

There are high concentrations of alkali metal elements in salt lake brine with similar properties to cesium ions，which makes the selective separation of cesium resources in salt lake brine very difficult.In this study，the surface of diatomite was modified by hydrothermal method with cheap and easily available diatomite as the matrix and aluminum chloride as the aluminum source.The prepared modified diatomite was calcined at 500 ℃ as the carrier material，and ammonium phosphomolybdate was loaded onto the surface of the carrier material by impregnation to prepare composite adsorbent.The prepared materials were characterized by X-ray diffraction，scanning electron microscopy and Fourier transform infrared spectroscopy.The adsorption and desorption properties of Cs⁺ were studied systematically.The results showed that the prepared adsorbent maintained high selectivity in the complex system，and the adsorption capacity reached 79.41 mg/g.The adsorption data were fitted by kinetic and adsorption isotherm models.The results showed that the adsorption process was more in line with the quasi-second-order kinetic model and Langmuir adsorption isotherm model.When 3 mol/L NH₄NO₃ was used as the desorption agent，the desorption rate was as high as 88.23%.After four adsorption-desorption cycle tests，the adsorption amount could remain at 74.38% of the initial adsorption amount.

Key words: diatomite, alumina, ammonium phosphomolybdate, Cs⁺, adsorption

中图分类号:

郭雪琴, 邓小川, 朱朝梁, 扶鑫, 王瑞瑞, 马婉霞, 樊洁, 左方涛, 卿彬菊. 改性硅藻土负载磷钼酸铵复合吸附剂的制备及其吸附Cs⁺研究[J]. 无机盐工业, 2023, 55(11): 19-26.

GUO Xueqin, DENG Xiaochuan, ZHU Chaoliang, FU Xin, WANG Ruirui, MA Wanxia, FAN Jie, ZUO Fangtao, QING Binju. Study on preparation of modified diatomite loaded ammonium phosphomolybdate composite adsorbent and its adsorption performance of Cs⁺[J]. Inorganic Chemicals Industry, 2023, 55(11): 19-26.

图/表 17

图1

图2

表1

图3

图4

图5

图6

表2

图7

图8

表3

图9

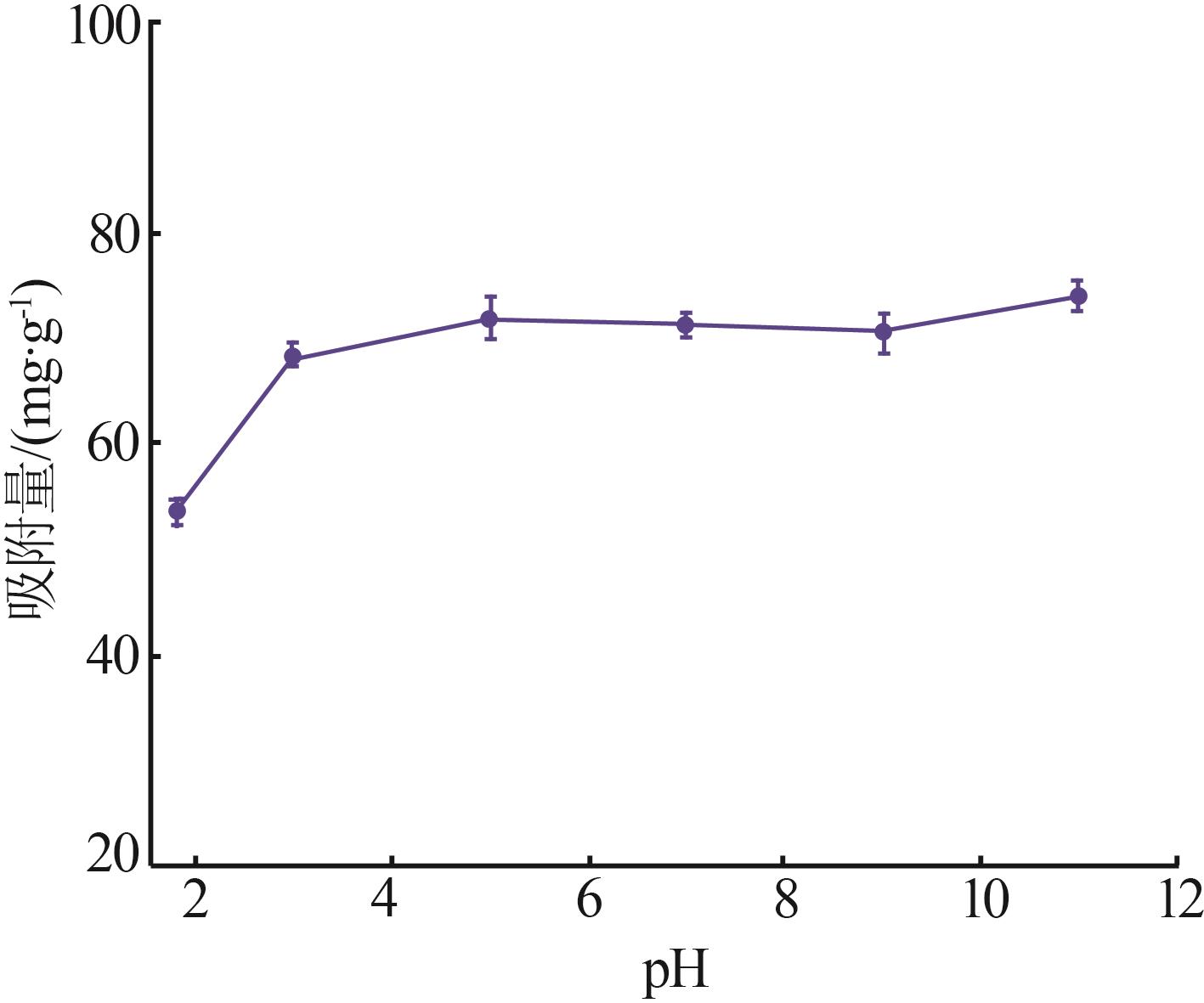

图10

图11

图12

表4

表5

参考文献 25

1	董普，肖荣阁.铯盐应用及铯（碱金属）矿产资源评价［J］.中国矿业，2005，14（2）：30-34.
	DONG Pu， XIAO Rongge.Caesium appication and caesium（alkali metals） resource evaluation［J］.China Mining Magazine，2005，14（2）：30-34.
2	刘力.铷铯发展与思考［J］.新疆有色金属，2013，36（6）：46-50.
	LIU Li.Development and thinking of rubidium and cesium［J］.Xinjiang Youse Jinshu，2013，36（6）：46-50.
3	LI Chiping， KANG C Y， HUANG Shuling，et al.Near infrared radiation shielding using Cs _x WO₃ nanoparticles for infrared mini light-emitting diodes［J］.Materials Letters，2020，260：126961.
4	ZHANG Zelong， SHEN Linli， ZHAO Yi，et al.Coexisting CsPbCl₃：CsPbI₃ perovskite nanocrystal glasses with high luminescence and stability［J］.Chemical Engineering Journal，2020，385：123415.
5	郑喜玉，张明刚，徐昶，等.中国盐湖志［M］.北京：科学出版社，2002.
6	曹文虎，吴蝉.卤水资源及其综合利用技术［M］.北京：地质出版社，2004.
7	王云生，郑绵平，卜令忠，等.溶液体系中铯分离提取技术的研究进展［J］.盐业与化工，2011，40（2）：34-37.
	WANG Yunsheng， ZHENG Mianping， BU Lingzhong，et al.Progress on cesium separation and recovery from the salt lake brines［J］.Journal of Salt and Chemical Industry，2011，40（2）：34-37.
8	CHEN Shangqing， HU Jiayin， HAN Senjian，et al.A review on emerging composite materials for cesium adsorption and environmental remediation on the latest decade［J］.Separation and Purification Technology，2020，251：117340.
9	WANG Xuekai， WANG Jinshu， TENG Weili，et al.Fabrication of highly efficient magnesium silicate and its adsorption behavior towards Cr（Ⅵ）［J］.Microporous and Mesoporous Materials，2021，323：111196.
10	杜玉成，李生辉，谷恒学，等.巯基/羧基修饰硅藻土及其对Pb（Ⅱ）、Cd（Ⅱ）的吸附性能［J］.无机化学学报，2021，37（1）：65-73.
	DU Yucheng， LI Shenghui， GU Hengxue，et al.Mercapto/carboxyl modified diatomite：Adsorption properties to Pb（Ⅱ） and Cd（Ⅱ）［J］.Chinese Journal of Inorganic Chemistry，2021，37（1）：65-73.
11	靳翠鑫，杜玉成，吴俊书，等.硅藻土原位负载网状纳米结构硅酸镁及其对Cr（Ⅵ）吸附性能［J］.无机化学学报，2019，35（4）：621-628.
	JIN Cuixin， DU Yucheng， WU Junshu，et al.In-situ growing nanostructured magnesium silicate on diatomite：Adsorption properties of Cr（Ⅵ）［J］.Chinese Journal of Inorganic Chemistry，2019，35（4）：621-628.
12	DU Yucheng， ZHEN Shuang， WANG Jinshu，et al.FeOOH-MnO₂/Sepiolite and Fe₂O₃-MnO₂/Diatomite：Highly efficient adsorbents for the removal of As（Ⅴ）［J］.Applied Clay Science，2022，222：106491.
13	郑广伟，杜玉成，侯瑞琴，等. γ-AlOOH/Al₂O₃修饰硅藻土的制备与Cs⁺、Pb²⁺吸附性能［J］.无机化学学报，2015，31（5）：930-938.
	ZHENG Guangwei， DU Yucheng， HOU Ruiqin，et al.Fabrication and highly efficient adsorption for Cs⁺ and Pb²⁺ of γ-AlOOH/Al₂O₃ modified diatomite［J］.Chinese Journal of Inorganic Chemistry，2015，31（5）：930-938.
14	SCHNEIDER S， GARCEZ A C， TREMBLAY M，et al.Nanoporous ammonium molybdophosphate-silica hybrids as regenerable ultra-selective extraction agents for radiocesium monitoring［J］.New Journal of Chemistry，2013，37（12）：3877-3880.
15	CHEN Shangqing， HU Jiayin， SHI Jian，et al.Composite hydrogel particles encapsulated ammonium molybdophosphate for efficiently cesium selective removal and enrichment from wastewat-er［J］.Journal of Hazardous Materials，2019，371：694-704.
16	PARK Y， SHIN W S， CHOI S J.Ammonium salt of heteropoly acid immobilized on mesoporous silica（SBA-15）：An efficient ion exchanger for cesium ion［J］.Chemical Engineering Journal，2013，220：204-213.
17	ZHANG Xiaoxia， WU Yan， CHEN Baocai，et al.The effect of γ-ray irradiation on the adsorption properties and chemical stability of AMP/SiO₂ towards Cs（I） in HNO₃ solution［J］.Journal of Radioanalytical and Nuclear Chemistry，2016，310（2）：905-910.
18	董超超，邓小川，王斌，等.以硅藻土为原料制备铯吸附剂及其吸附性能初探［J］.无机盐工业，2021，53（6）：134-139.
	DONG Chaochao， DENG Xiaochuan， WANG Bin，et al.Preparation of cesium adsorbent from diatomite and its adsorption properties［J］.Inorganic Chemicals Industry，2021，53（6）：134-139.
19	WANG Zhijie， DU Hong， GONG Jinghua，et al.Facile synthesis of hierarchical flower-like γ-AlOOH films via hydrothermal route on quartz surface［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2014，450：76-82.
20	INGALE S V，RAM R， SASTRY P U，et al.Synthesis and characterization of ammonium molybdophosphate-silica nano-composite（AMP-SiO₂） as a prospective sorbent for the separation of ¹³⁷Cs from nuclear waste［J］.Journal of Radioanalytical and Nuclear Chemistry，2014，301（2）：409-415.
21	DENG Hao， LI Yuxiang， HUANG Yi，et al.An efficient composite ion exchanger of silica matrix impregnated with ammonium molybdophosphate for cesium uptake from aqueous solution［J］.Chemical Engineering Journal，2016，286：25-35.
22	胡佩卓，刘莲，王海静，等.磷钼酸铵/聚丙烯酸复合凝胶吸附剂的合成及对铯的分离［J］.核化学与放射化学，2019，41（4）：361-369.
	HU Peizhuo， LIU Lian， WANG Haijing，et al.Synthesis of ammonium phosphomolybdate/polyacrylic acid composite gel adsorbent and separation of cesium［J］.Journal of Nuclear and Radiochemistry，2019，41（4）：361-369.
23	DAN Hui， XIAN Qiang， CHEN Luyu，et al.Fabrication of AMP/SBA-15 with various morphologies for cesium removal from aqueous solution［J］.Journal of Sol-Gel Science and Technology，2019，91（1）：165-177.
24	DONG Zhen， DU Jifu， CHEN Yanliang，et al.A comparative study of immobilizing ammonium molybdophosphate onto cellulose microsphere by radiation post-grafting and hybrid grafting for cesium removal［J］.Environmental Pollution，2021，273：116432.
25	WANG Yanping， LI Kexin， FANG Dezhen，et al.Ammonium molybdophosphate/metal-organic framework composite as an effective adsorbent for capture of Rb⁺ and Cs⁺ from aqueous solution［J］.Journal of Solid State Chemistry，2022，306：122767.

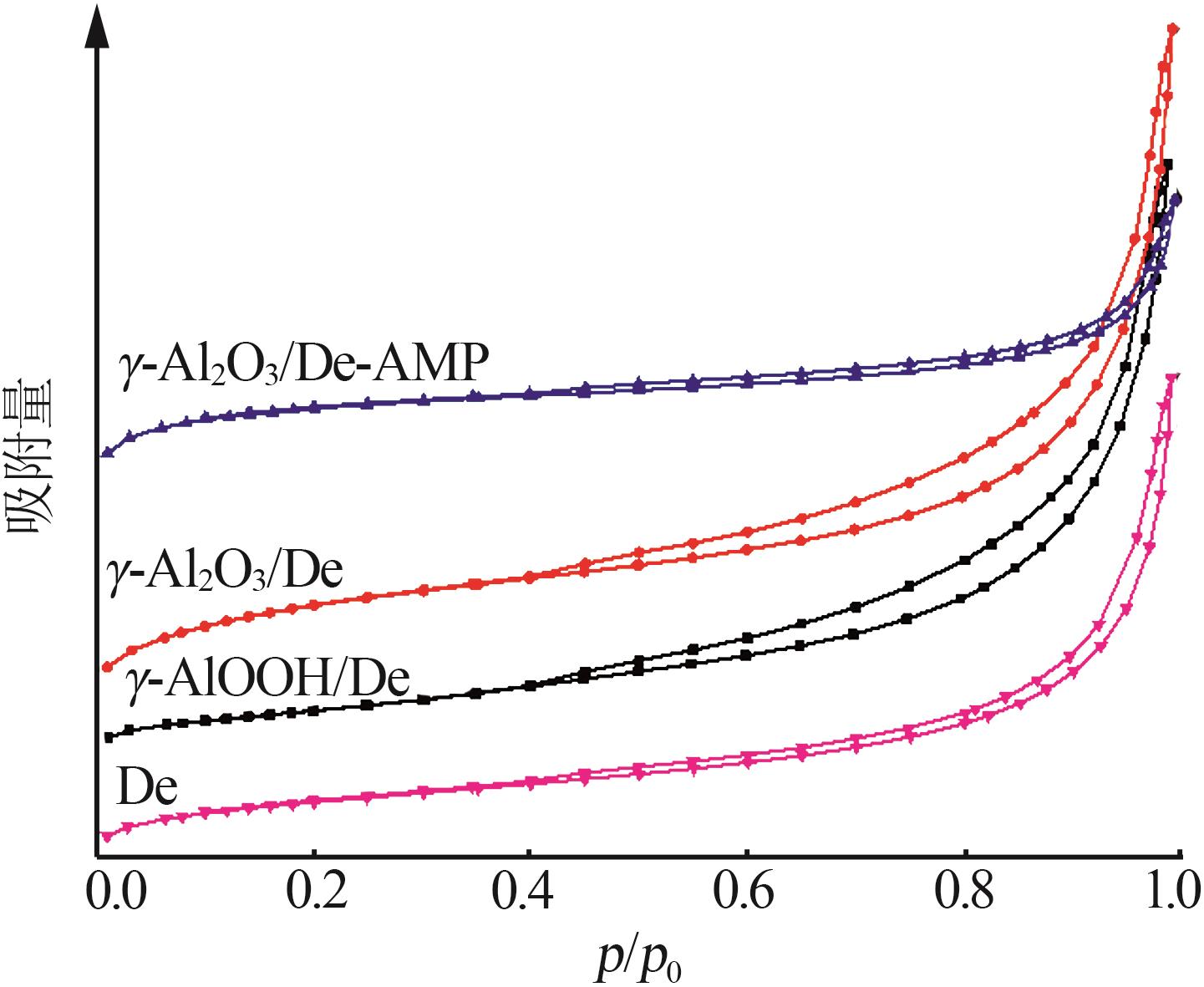

样品	比表面积/ （m²·g^-1）	平均孔径/nm	孔体积/ （cm³·g^-1）
De	1.47	35.15	0.001 8
γ-AlOOH/De	24.26	13.65	0.088 9
γ-Al₂O₃/De	45.58	12.00	0.098 0
γ-Al₂O₃/De-AMP	108.39	13.76	0.109 1

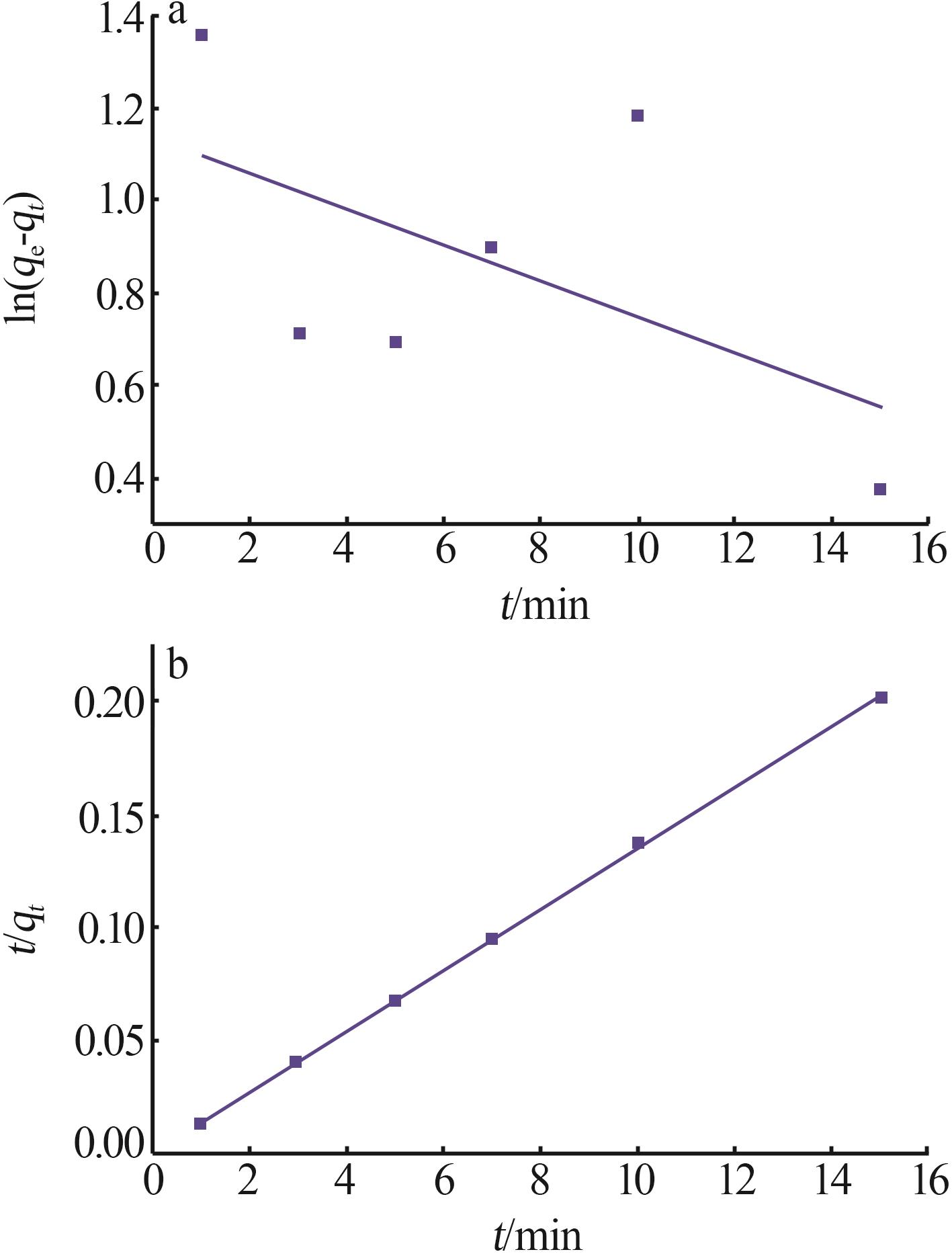

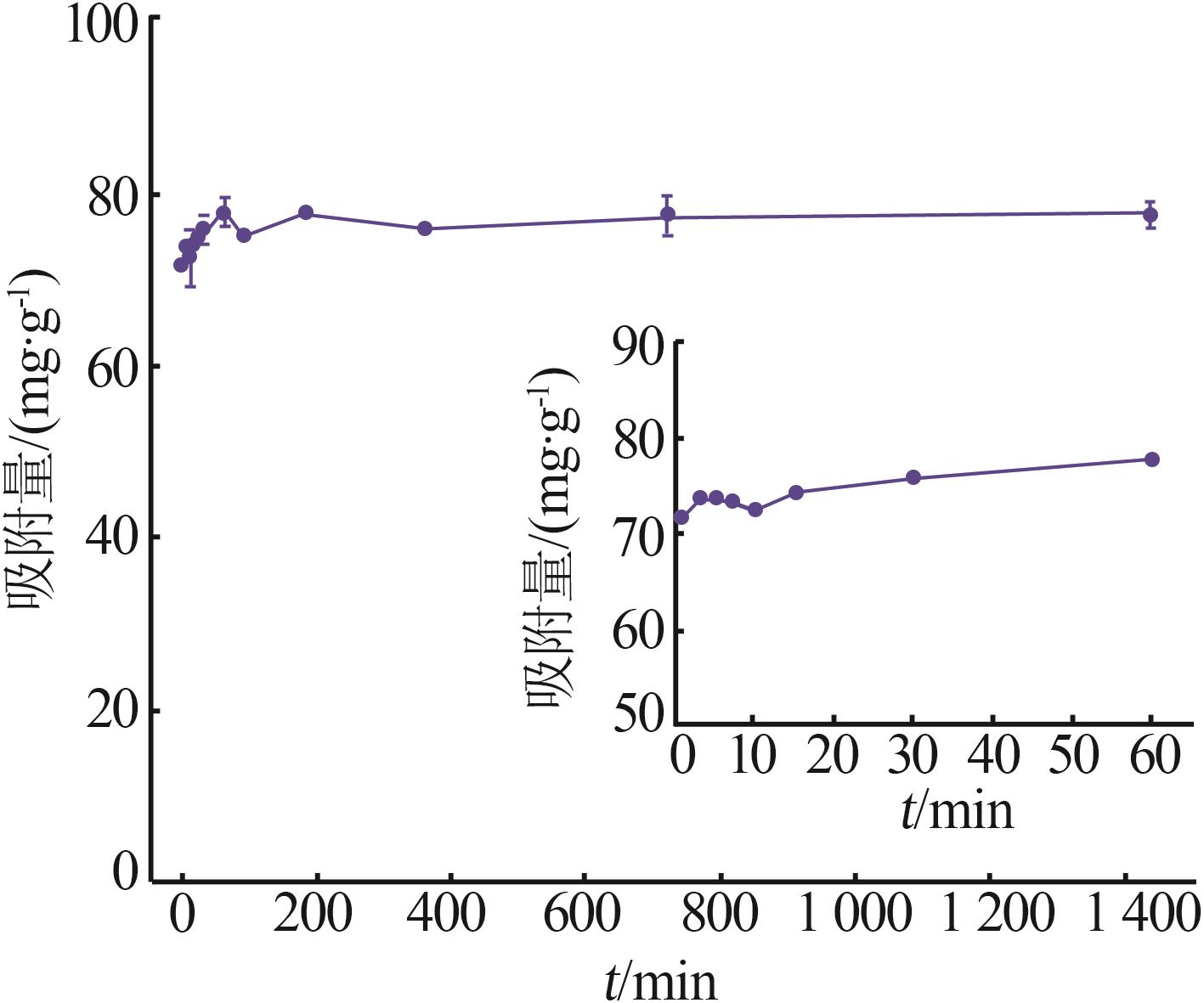

吸附剂	准一级动力学模型				准二级动力学模型
吸附剂	Q_e/（mg·g^-1）	k₁	R²		Q_e/（mg·g^-1）	k₂	R²
γ-Al₂O₃/De-AMP	3.120	0.038 8	0.301 2		74.020	0.277 6	0.999 7

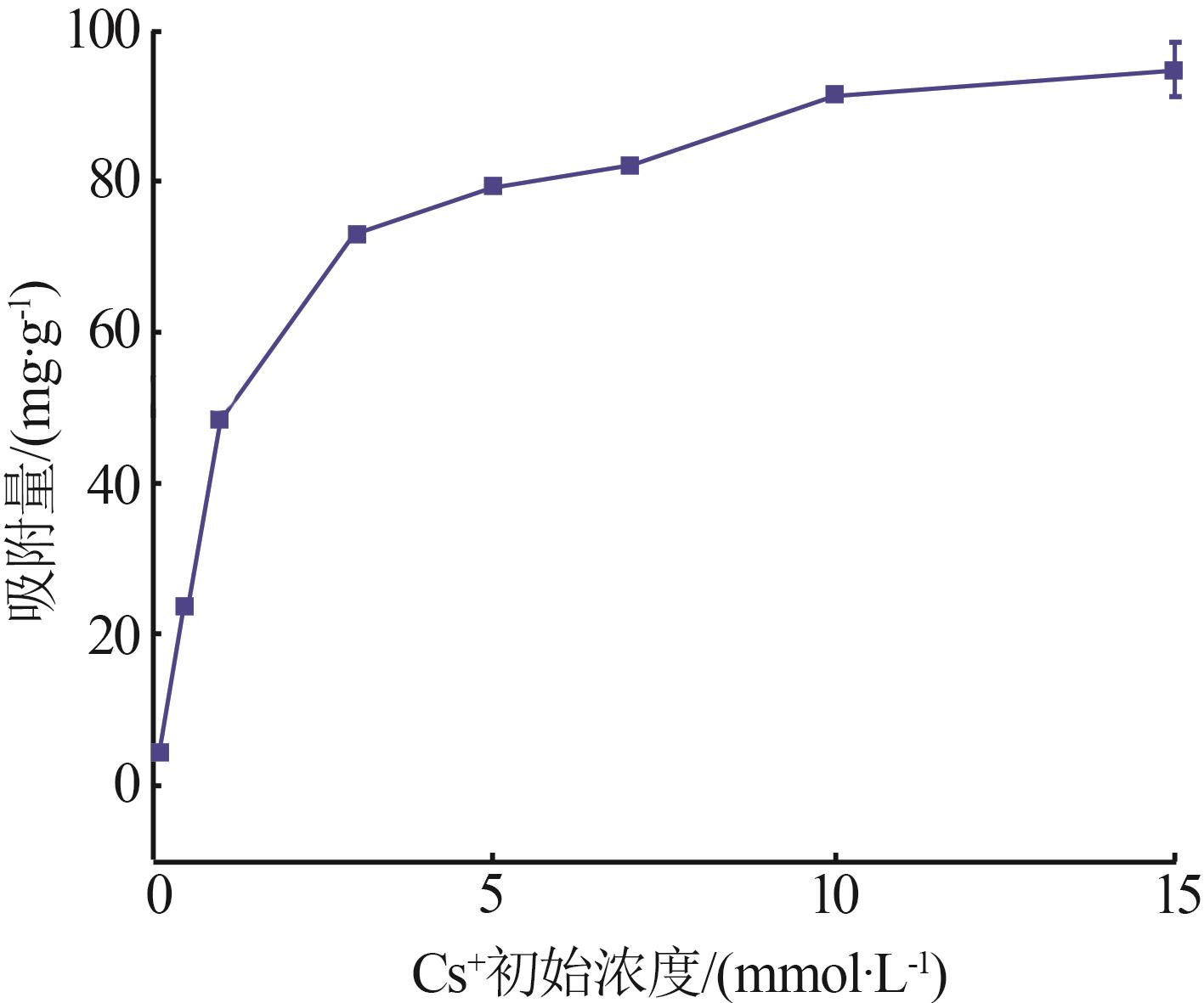

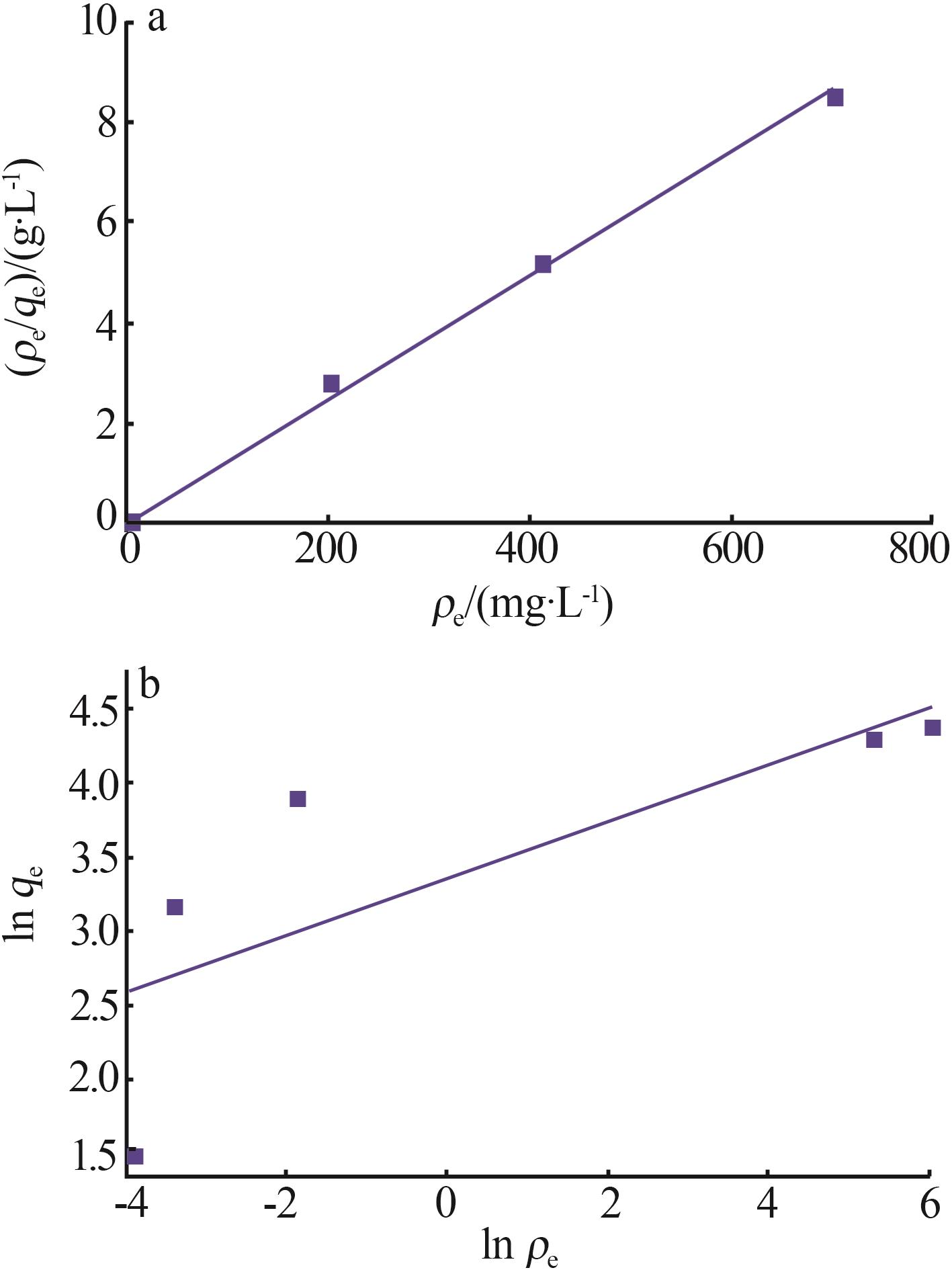

样品	Langmuir				Freundlich
样品	Q_m/（mg·g^-1）	K_L	R²		K_F	1/n	R²
γ-Al₂O₃/De-AMP	81.83	0.161	0.998 7		28.520 7	0.191 6	0.597 7

	C（Cs）/（mmol·L^-1）	C（NH₄⁺）/（mmol·L^-1）
吸附前	4.534 9	—
吸附后	2.778 7	1.683 9
吸附前后浓度差	1.756 2	-1.683 9

吸附剂	q_max/ （mg·g^-1）	吸附平衡时间	pH
NH₄PMA/SBA-15^［16］	70.9	—	—
AMP-SiO₂^［20］	18.13~81.36	—	—
SM-AMP20^［21］	37.63	4 h	—
APS-4^［15］	71.28	12 h	2~10
AMP-PA^［22］	4.7	5 h	5~10
50%AMP/P-SBA-15^［23］	45.1	30 min	2~9
MCC@AMP^［24］	9.49	45 min	2~12
AMP/SiO₂^［18］	63.45	2 h	4~11
AMP@MOF-76（Sm）^［25］	57.68	50 min	4~10
γ-Al₂O₃/De-AMP（本研究）	79.41	15 min	2~11

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

改性硅藻土负载磷钼酸铵复合吸附剂的制备及其吸附Cs⁺研究

Study on preparation of modified diatomite loaded ammonium phosphomolybdate composite adsorbent and its adsorption performance of Cs⁺

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 17

参考文献 25

相关文章 15

Metrics

本文评价

推荐阅读 0

[1]	徐梦瑶, 张欣, 何琨鹏, 何坚, 蒋炜. 锆钇废料制备氧化钇和磷酸锆吸附剂及其性能评价[J]. 无机盐工业, 2024, 56(3): 116-124.
[2]	李巧云, 黄修行, 韦文业, 陈振. 活性炭协同酸/碱改性粉煤灰对亚甲基蓝的吸附研究[J]. 无机盐工业, 2024, 56(3): 131-136.
[3]	赵闯, 陈自浩, 张博宇, 李犇, 靳凤英, 李滨, 孙振海, 郭春垒. 分子筛吸附剂对不同类型柴油吸附分离性能的研究[J]. 无机盐工业, 2024, 56(3): 80-85.
[4]	贺翌鹏, 熊晨曦, 王一平, 李军, 金央. 室温制备铁基有机金属框架吸附三价砷的研究[J]. 无机盐工业, 2024, 56(2): 111-120.
[5]	李阳, 娄飞健, 隋鑫, 李克艳, 刘飞, 郭新闻. 氨基功能化气相二氧化硅材料的制备及其吸附二氧化碳性能研究[J]. 无机盐工业, 2024, 56(2): 38-43.
[6]	柳富杰, 何倩, 苏龙, 蒋才云. 海藻酸钠表面功能化磁性生物炭对亚甲基蓝的吸附特性[J]. 无机盐工业, 2024, 56(2): 65-73.
[7]	张丽, 张丹, 潘红艳, 董永刚, 李文飞, 秦红. 磷酸法低灰分活性炭的制备研究[J]. 无机盐工业, 2024, 56(2): 95-103.
[8]	严振, 邱兆富, 金锡标, 王远, 刘畅, 杨骥. 4A分子筛负载Ce和γ-Fe₂O₃去除水中Sb（Ⅲ）和Sb（Ⅴ）的研究[J]. 无机盐工业, 2024, 56(1): 81-89.
[9]	王梦迪, 罗瑾, 吴巍, 周靖辉, 王静, 孙彦民, 于海斌. 微反应法制备γ-Al₂O₃及其对甲基橙的吸附性能研究[J]. 无机盐工业, 2023, 55(9): 66-74.
[10]	周世奇, 王涛, 敬方梨, 罗仕忠. 硝酸镁改性碳分子筛分离氮气/甲烷的性能研究[J]. 无机盐工业, 2023, 55(9): 75-80.
[11]	李超, 王丽萍, 戴崟, 高桂梅, 张云峰, 洪雨, 许立军, 崔永杰. 高硅渣碱熔水热合成13X分子筛及吸附铅铜锌离子研究[J]. 无机盐工业, 2023, 55(9): 88-93.
[12]	杨博, 梁志燕, 刘文元, 曹嘉真, 刘昕玥, 邢明阳. 钼基催化材料在水污染控制领域的应用研究进展[J]. 无机盐工业, 2023, 55(8): 1-12.
[13]	王颖南, 绳琳琳, 黄娟, 黄占斌. 燃煤炉渣吸附水中铅的性能研究[J]. 无机盐工业, 2023, 55(8): 109-115.
[14]	唐一夫, 曹长春, 吕鹏. 羟基氧化铁对镉-腐殖酸的吸附研究[J]. 无机盐工业, 2023, 55(8): 124-131.
[15]	桂昌青, 王雅静, 凌长见, 王怀有, 唐忠锋. 氧化镁基二氧化碳吸附剂的制备及改性研究进展[J]. 无机盐工业, 2023, 55(8): 77-83.

首 页

改性硅藻土负载磷钼酸铵复合吸附剂的制备及其吸附Cs+研究

Study on preparation of modified diatomite loaded ammonium phosphomolybdate composite adsorbent and its adsorption performance of Cs+

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页

改性硅藻土负载磷钼酸铵复合吸附剂的制备及其吸附Cs⁺研究

Study on preparation of modified diatomite loaded ammonium phosphomolybdate composite adsorbent and its adsorption performance of Cs⁺
