基于热化学循环的核能制氢技术经济分析与研究

doi:10.19964/j.issn.1006-4990.2021-0575

摘要/Abstract

摘要：

热化学循环被认为是以清洁和可持续的方式实现大规模制氢的有前途的制氢方案，对其工艺和经济性进行分析，从技术的成熟度和投资的成本等方面给出不同循环的优势和劣势具有重要的意义。从反应堆的适应性、技术的成熟度和生产规模等方面分析了不同热化学循环之间的差异，并讨论了这些方法的优缺点和面临的挑战。此外，还根据循环的热效率、制氢的成本和全球变暖潜能值（GWP），对不同的热化学循环进行了对比分析。研究结果表明，硫-碘热化学循环（SI）在热效率、成本和GWP方面都具有一定的优势，但是由于运行温度相对较高，能与之耦合的反应堆受限；硫酸混合循环（HyS）的GWP最低，但是在高温条件下面临硫酸的分解问题；铜-氯热化学混合循环（Cu-Cl），由于其运行温度较低，在反应堆耦合、低品位热量利用、制氢成本和环境影响方面都显示出巨大的潜力。

关键词: 核能制氢, 硫酸混合循环, 热化学循环, 技术经济

Abstract:

Thermochemical cycle is considered as a promising hydrogen production scheme to realize large?scale hydrogen production in a clean and sustainable way.It is of great significance to analyze its process and economy，and give the advantages and disadvantages of different cycles from the aspects of technology maturity and investment cost.The difference between different thermochemical cycles from the aspects of reactor adaptability，technical maturity and production scale was analyzed，and the advantages，disadvantages and challenges of these methods were discussed.In addition，different thermochemical cycles were compared and analyzed according to thermal efficiency，cost of hydrogen production and lobal warming potential（GWP）.The research results showed that the sulfur?iodine thermochemical cycle（SI） had certain advantages in thermal efficiency，cost and GWP，but the reactor that could be coupled with it was limited due to the relatively high operating temperature.The GWP of hybrid sulfur cycle（HyS） was the lowest，but it was faced the problem of H₂SO₄ decomposition under high temperature conditions.Due to the low operating temperature，Cu-Cl cycle showed great potential in reactor coupling，low quality heat utilization，hydrogen production cost and environmental impact.

Key words: nuclear hydrogen production, HyS, thermochemical cycle, technical economy

中图分类号:

TK91

李智勇,于倩,胡江,荣梅,尚鑫,张一凡. 基于热化学循环的核能制氢技术经济分析与研究[J]. 无机盐工业, 2022, 54(9): 21-27.

LI Zhiyong,YU Qian,HU Jiang,RONG Mei,SHANG Xin,ZHANG Yifan. Economic analysis and research on nuclear hydrogen production technology based on thermochemical cycle[J]. Inorganic Chemicals Industry, 2022, 54(9): 21-27.

图/表 7

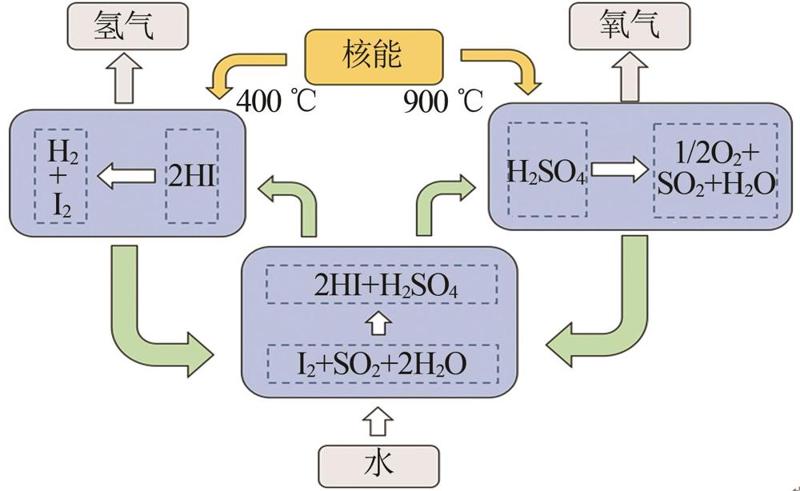

图1

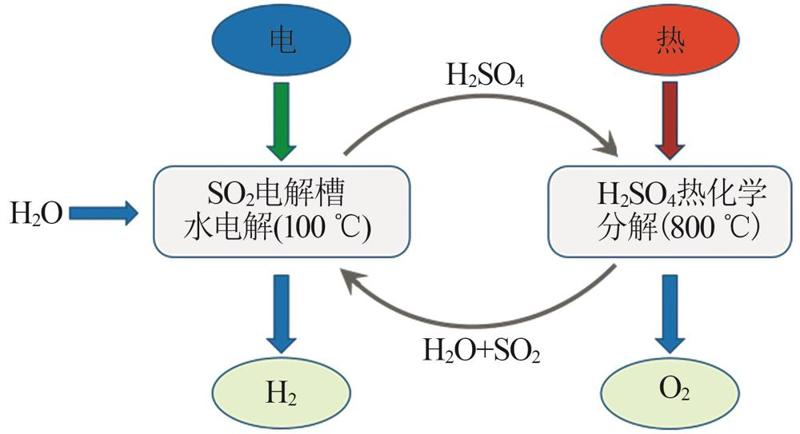

图2

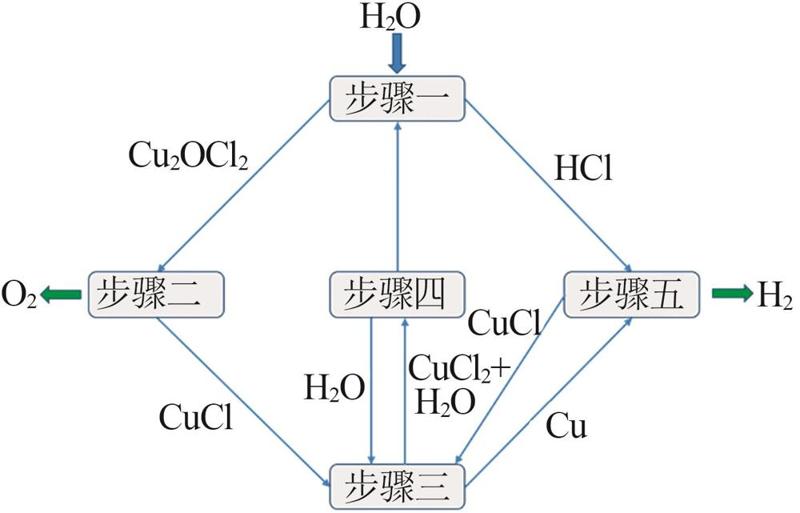

图3

表1

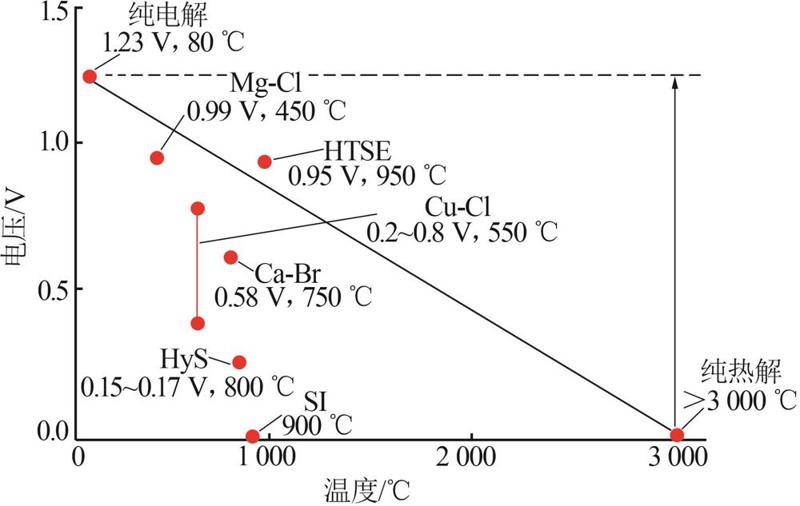

图4

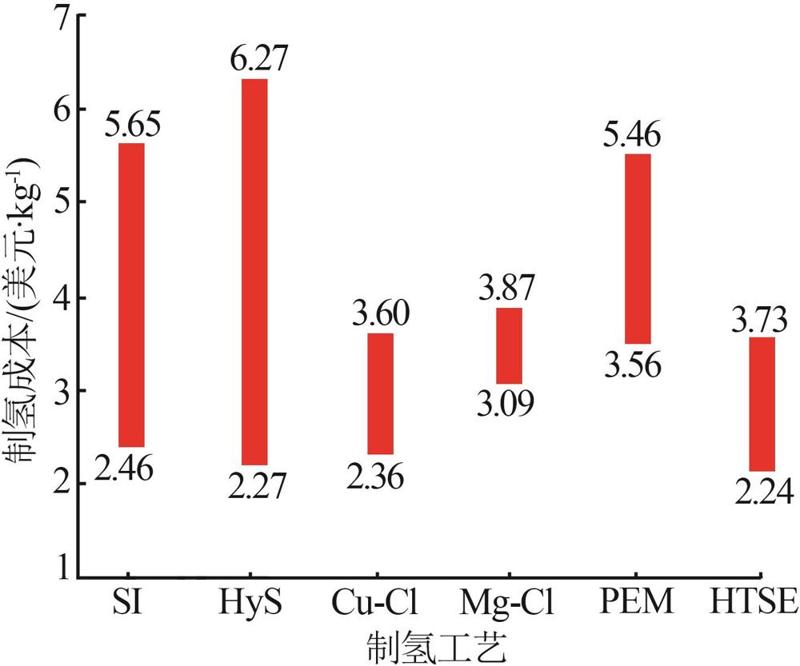

图5

表2

参考文献 34

[1]	NICOLETTI G， ARCURI N， NICOLETTI G， et al.A technical and environmental comparison between hydrogen and some fossil fu⁃els[J].Energy Conversion and Management，2015，89:205-213.
[2]	李亮荣，付兵，刘艳，等.生物质衍生物重整制氢研究进展[J].无机盐工业，2021，53（9）:12-17.
	LI Liangrong， FU Bing， LIU Yan， et al.Research progress of hydrogen production by reforming biomass⁃derived compounds[J].Inorganic Chemicals Industry，2021，53（9）:12-17.
[3]	郭博文，罗聃，周红军.可再生能源电解制氢技术及催化剂的研究进展[J].化工进展，2021，40（6）:2933-2951.
	GUO Bowen， LUO Dan， ZHOU Hongjun.Recent advances in renewable energy electrolysis hydrogen production technology and related electrocatalysts[J].Chemical Industry and Engineering Pro⁃gress，2021，40（6）:2933-2951.
[4]	MAO Yanpeng， GAO Yibo， DONG Wei， et al.Hydrogen production via a two⁃step water splitting thermochemical cycle based on metal oxide-A review[J].Applied Energy，2020，267.Doi:10.1016/j.apenergy.2020.114860. doi: 10.1016/j.apenergy.2020.114860.
[5]	张平，徐景明，石磊，等.中国高温气冷堆制氢发展战略研究[J].中国工程科学，2019，21（1）:20-28.
	ZHANG Ping， XU Jingming， SHI Lei， et al.Nuclear hydrogen production based on high temperature gas cooled reactor in China[J].Engineering Science，2019，21（1）:20-28.
[6]	王建强，戴志敏，徐洪杰.核能综合利用研究现状与展望[J].中国科学院院刊，2019，34（4）:460-468.
	WANG Jianqiang， DAI Zhimin， XU Hongjie.Research status and prospect of comprehensive utilization of nuclear energy[J].Bulletin of Chinese Academy of Sciences，2019，34（4）:460-468.
[7]	MEHRPOOYA M， GHORBANI B， EKRATALESHIAN A， et al.Investigation of hydrogen production by sulfur⁃iodine thermochemical water splitting cycle using renewable energy source[J].International Journal of Energy Research，2021，45（10）:14845-14869.
[8]	JUÁREZ-MARTÍNEZ L C， ESPINOSA-PAREDES G，VÁZQUEZ-
	RODRÍGUEZ A， et al.Energy optimization of a sulfur⁃iodine thermochemical nuclear hydrogen production cycle[J].Nuclear Engineering and Technology，2021，53（6）:2066-2073.
[9]	徐少杰.硫碘循环制氢中碘化氢的分离及电化学碘化氢分解特性试验研究[D].杭州:浙江大学，2018.
	XU Shaojie.Study on HI separation and the characteristics of electrochemical HI decomposition in the sulfur⁃iodine cvcle for hydrogen production[D].Hangzhou:Zhejiang University，2018.
[10]	PARK J， LEE J， JEON J， et al.Process optimization and safety assessment on a pilot⁃scale bunsen process in sulfur⁃iodine cycle[J].International Journal of Hydrogen Energy，2021，46（67）:33616-33634.
[11]	ROSEN M A.Advances in hydrogen production by thermochemical water decomposition:A review[J].Energy，2010，35（2）:1068-1076.
[12]	杨宇静，明大增，李志祥，等.硫化氢分解制氢的研究进展[J].无机盐工业，2013，45（2）:5-7，14.
	YANG Yujing， MING Dazeng， LI Zhixiang， et al.Research progress of hydrogen production from hydrogen sulfide[J].Inorganic Chemicals Industry，2013，45（2）:5-7，14.
[13]	张平，于波，徐景明.核能制氢技术的发展[J].核化学与放射化学，2011，33（4）:193-203.
	ZHANG Ping， YU Bo， XU Jingming.Development of the technology for nuclear production of hydrogen[J].Journal of Nuclear and Radiochemistry，2011，33（4）:193-203.
[14]	OZBILEN A， DINCER I， ROSEN M A.Environmental impact assessment of nuclear assisted hydrogen production via Cu-Cl thermochemical cycles[J].Sustainable Cities and Society，2013，7:16-24.
[15]	王涵，李世安，杨发财，等.氢气制取技术应用现状及发展趋势分析[J].现代化工，2021，41（2）:23-27.
	WANG Han， LI Shian， YANG Facai， et al.Application status and development trend analysis of hydrogen production technologi⁃es[J].Modern Chemical Industry，2021，41（2）:23-27.
[16]	ODUKOYA A， NATERER G F， ROEB M， et al.Progress of the IAHE nuclear hydrogen division on international hydrogen production programs[J].International Journal of Hydrogen Energy，2016，41（19）:7878-7891.
[17]	YILMAZ F， SELBAŞ R.Investigation and performance assessment of calcium bromine cycle for hydrogen production[J].International Journal of Global Warming，2019，17（3）:279-296.
[18]	SIMPSON M F， UTGIKAR V， SACHDEV P， et al.A novel method for producing hydrogen based on the Ca-Br cycle[J].International Journal of Hydrogen Energy，2007，32（4）:505-509.
[19]	OZCAN H， DINCER I.Experimental investigation of an improved version of the four⁃step magnesium⁃chlorine cycle[J].International Journal of Hydrogen Energy，2018，43（11）:5808-5819.
[20]	SAFARI F， DINCER I.A review and comparative evaluation of thermochemical water splitting cycles for hydrogen production[J].Energy Conversion and Management，2020，205.Doi:10.1016/j.enconman.2019.112182. doi: 10.1016/j.enconman.2019.112182.
[21]	任耀宇，马景陶，昝青峰，等.高温电解水蒸汽制氢关键材料研究进展[J].硅酸盐学报，2011，39（7）:1067-1074.
	REN Yaoyu， MA Jingtao， ZAN Qingfeng， et al.Development on key materials for hydrogen production via high⁃temperature steam electrolysis[J].Journal of the Chinese Ceramic Society，2011，39（7）:1067-1074.
[22]	高立本，沈健.高温气冷堆多用途应用前景[J].中国核工业，2017（2）:40-41.
[23]	PINSKY R， SABHARWALL P， HARTVIGSEN J， et al.Comparative review of hydrogen production technologies for nuclear hybrid energy systems[J].Progress in Nuclear Energy，2020，123.Doi:10.1016/j.pnucene.2020.103317. doi: 10.1016/j.pnucene.2020.103317.
[24]	EL-EMAM R S， ÖZCAN H.Comprehensive review on the techno⁃economics of sustainable large⁃scale clean hydrogen produc⁃tion[J].Journal of Cleaner Production，2019，220:593-609.
[25]	MEHRPOOYA M， HABIBI R.A review on hydrogen production thermochemical water⁃splitting cycles[J].Journal of Cleaner Production，2020，275.Doi:10.1016/j.jclepro.2020.123836. doi: 10.1016/j.jclepro.2020.123836.
[26]	MARTINO M， RUOCCO C， MELONI E， et al.Main hydrogen production processes:An overview[J].Catalysts，2021，11（5）.Doi:10.3390/catal11050547. doi: 10.3390/catal11050547.
[27]	SAMALOVA L， CHVALA O， MALDONADO G I.Comparative economic analysis of the integral molten salt reactor and an advanced PWR using the G4-ECONS methodology[J].Annals of Nuclear Energy，2017，99:258-265.
[28]	EL-EMAM R S， KHAMIS I.International collaboration in the IAEA nuclear hydrogen production program for benchmarking of HEEP[J].International Journal of Hydrogen Energy，2017，42（6）:3566-3571.
[29]	KEIPI T， TOLVANEN H， KONTTINEN J.Economic analysis of hydrogen production by methane thermal decomposition:Comparison to competing technologies[J].Energy Conversion and Ma⁃ nagement，2018，159:264-273.
[30]	谢欣烁，杨卫娟，施伟，等.制氢技术的生命周期评价研究进展[J].化工进展，2018，37（6）:2147-2158.
	XIE Xinshuo， YANG Weijuan， SHI Wei， et al.Life cycle assessment of technologies for hydrogen production:A review[J].Che⁃mical Industry and Engineering Progress，2018，37（6）:2147-2158.
[31]	OZBILEN A， DINCER I， ROSEN M A.Comparative environmental impact and efficiency assessment of selected hydrogen production methods[J].Environmental Impact Assessment Review，2013，42:1-9.
[32]	CETINKAYA E， DINCER I， NATERER G F.Life cycle assessment of various hydrogen production methods[J].International Journal of Hydrogen Energy，2012，37（3）:2071-2080.
[33]	于盼望.面向可持续发展的制氢过程多目标流程优化[D].杭州:浙江工业大学，2019.
	YU Panwang.Multi-objective optimization for sustainable hydrogen generation process[D].Hangzhou:Zhejiang University ofTechnology，2019.
[34]	KARACA A E， DINCER I， GU Junjie.Life cycle assessment study on nuclear based sustainable hydrogen production options[J].International Journal of Hydrogen Energy，2020，45（41）:22148-22159.

堆型	常用燃料	出口温度/℃	功率	适合制氢工艺
压水堆	UO₂、MOX	280~325	2 000~4 800 MWth，600~1 700 MWe	水电解
重水堆	UO₂	310~319	2 000~3 200 MWth，700~1 100 MWe	水电解
超临界水堆	UO₂、Th/U、MOX	430~625	600~2 540 MWth，700~1 150 MWe	水电解、热化学循环
钠冷快堆	U、Pu、MOX	500~800	45~3 000 MWth，20~1 100 MWe	水电解、热化学循环、甲烷蒸汽重整
熔盐堆	UO₂、Th/U	750~1 000	900~2 400 MWth，400~1 200 MWe	水电解、蒸汽电解、热化学循环、甲烷蒸汽重整
气冷快堆	MOX	850	600~2 400 MWth，280~1 100 MWe	水电解、蒸汽电解、热化学循环、甲烷蒸汽重整
高温气冷堆	UO₂、PuO₂、MOX	750~950	100~600 MWth，45~300 MWe	水电解、蒸汽电解、热化学循环、甲烷蒸汽重整

热化学循环	GWP/ （kg?kg^-1）	热效率/ %	优点	缺点
SI	0.50	50	热效率高，制氢过程中不存在其他有害副产品	需要的温度较高，存在材料腐蚀问题
HyS	0.48	52	热效率高，原材料廉价	高温存在H₂SO₄的分解及材料的腐蚀
Cu-Cl	0.55	43	工作温度低，能有效利用低品位的废热从而提高能源利用率	腐蚀性工作环境，需要固体处理
Mg-Cl	1.03	44	工作温度低，有望实现与核能或太阳能的耦合	氧化镁氯化会快速生成MgCl₂水合物，需优化水解反应
