混合脂肪酸钠辅助制备硫酸钙晶须

doi:10.19964/j.issn.1006-4990.2021-0470

摘要/Abstract

摘要：

硫酸钙晶须应用范围广、综合性能优异、性价比高，具有良好的应用前景。以氯化钙为主要原料，添加油酸钠、硬脂酸钠以及油酸钠与硬脂酸钠的混合物作为改性剂，采用常压酸化法制备了长径比高、疏水性能好的硫酸钙晶须。探究了氯化钙浓度、反应时间、反应温度、油酸钠和硬脂酸钠及其混合物的用量等因素对制备的硫酸钙晶须长径比及疏水性的影响，确定了最佳制备条件。采用扫描电镜（SEM）、接触角测量仪、X射线衍射仪（XRD）、红外光谱（FT-IR）及Zeta电位分析等对产品进行了表征。通过实验得到制备硫酸钙晶须的最佳工艺条件：氯化钙溶液质量浓度为0.11 g/mL时，添加与氯化钙等物质的量的浓硫酸4.8 mL，加入4%油酸钠和6%硬脂酸钠混合物（以质量分数计）作为改性剂，在140 ℃油浴锅中加热搅拌1 h。在此工艺条件下，制备的硫酸钙晶须长径比为32~106，接触角可达120.2°。XRD结果表明，所得硫酸钙晶须为半水硫酸钙晶须和二水硫酸钙晶须的混合物。红外光谱和Zeta电位分析表明，油酸钠和硬脂酸钠以化学吸附的形式吸附在晶须表面。当加入油酸钠和硬脂酸钠混合物时，油酸钠和硬脂酸钠共吸附于晶须表面，使得晶须表面吸附的脂肪酸更多，晶须疏水性更强。

关键词: 常压酸化法, 脂肪酸, 硫酸钙晶须, 长径比, 疏水性能

Abstract:

Calcium sulfate whiskers have merit of wide range of applications，excellent comprehensive performance and cost?effective，resulting in good application prospects.Calcium chloride was used as the main raw material，sodium oleate，sodium stearate，and a mixture of sodium oleate and sodium stearate were used as crystal growth promoters.The normal pressure acidification method was used to prepare whiskers of high aspect ratio and good hydrophobicity.The influence of calcium chloride concentration，reaction time，reaction temperature，the amount of sodium oleate，sodium stearate and their mixture on aspect ratio and hydrophobicity of calcium sulfate whisker was studied，and the optimal preparation conditions were determined.The products were characterized by scanning electron microscopy（SEM），contact angle measuring instrument，X-ray diffraction（XRD），infrared spectroscopy（FT-IR），and Zeta potential analysis.The optimal conditions for the preparation of calcium sulfate whiskers were listed as follows：mass concentration of calcium chloride solution of 0.11 g/mL，adding 4.8 mL of concentrated sulfuric acid in the amount of calcium chloride，adding the mixture of 4% sodium oleate and 6% sodium stearate（calculated by mass fraction） as modifier，stirring in oil bath at 140 ℃ for 1 h.Under this optimal conditions，the aspect ratio of prepared calcium sulfate whiskers was ranged from 32 to 106，and the contact angle reached 120.2°.XRD results showed that the obtained calcium sulfate whiskers were a mixture of hemihydrate calcium sulfate whiskers and dihydrate calcium sulfate whiskers.Infrared spectroscopy and Zeta potential analysis showed that sodium oleate and sodium stearate were adsorbed onto the surface of whiskers in the form of chemical adsorption.When the mixture of sodium oleate and sodium stearate was added，sodium oleate and sodium stearate were co?adsorbed on the whiskers surface，which made the surface of whisker adsorb more fatty acids and the hydrophobicity of whisker stronger.

Key words: atmospheric acidification method, fatty acid, calcium sulfate whisker, aspect ratio, hydrophobicity

中图分类号:

TQ132.32

李铭,李智力,张泽强,何东升,唐远,陈飞. 混合脂肪酸钠辅助制备硫酸钙晶须[J]. 无机盐工业, 2022, 54(6): 66-72.

LI Ming,LI Zhili,ZHANG Zeqiang,HE Dongsheng,TANG Yuan,CHEN Fei. Preparation of calcium sulfate whiskers assisted by mixed sodium fatty acid[J]. Inorganic Chemicals Industry, 2022, 54(6): 66-72.

图/表 10

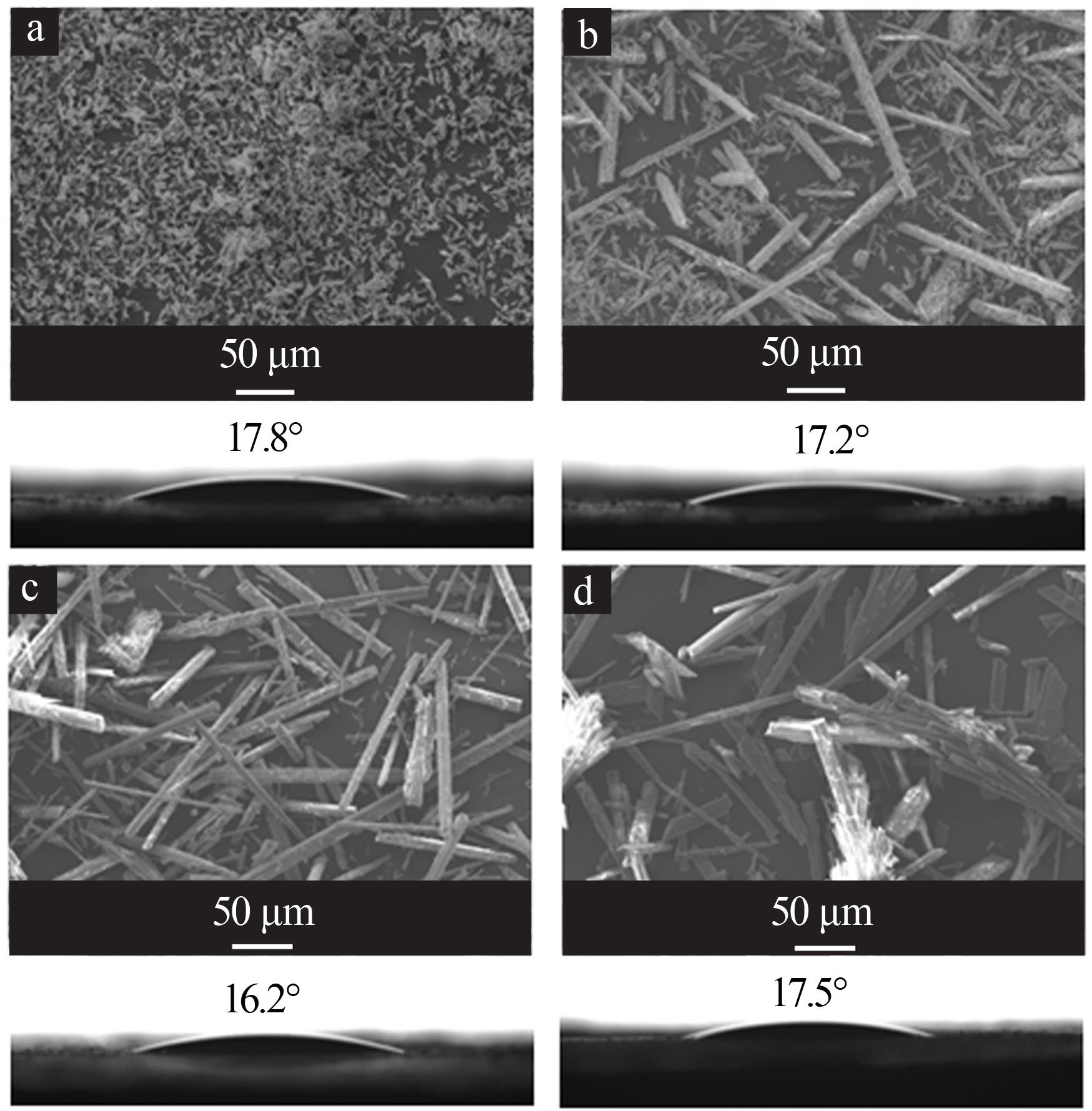

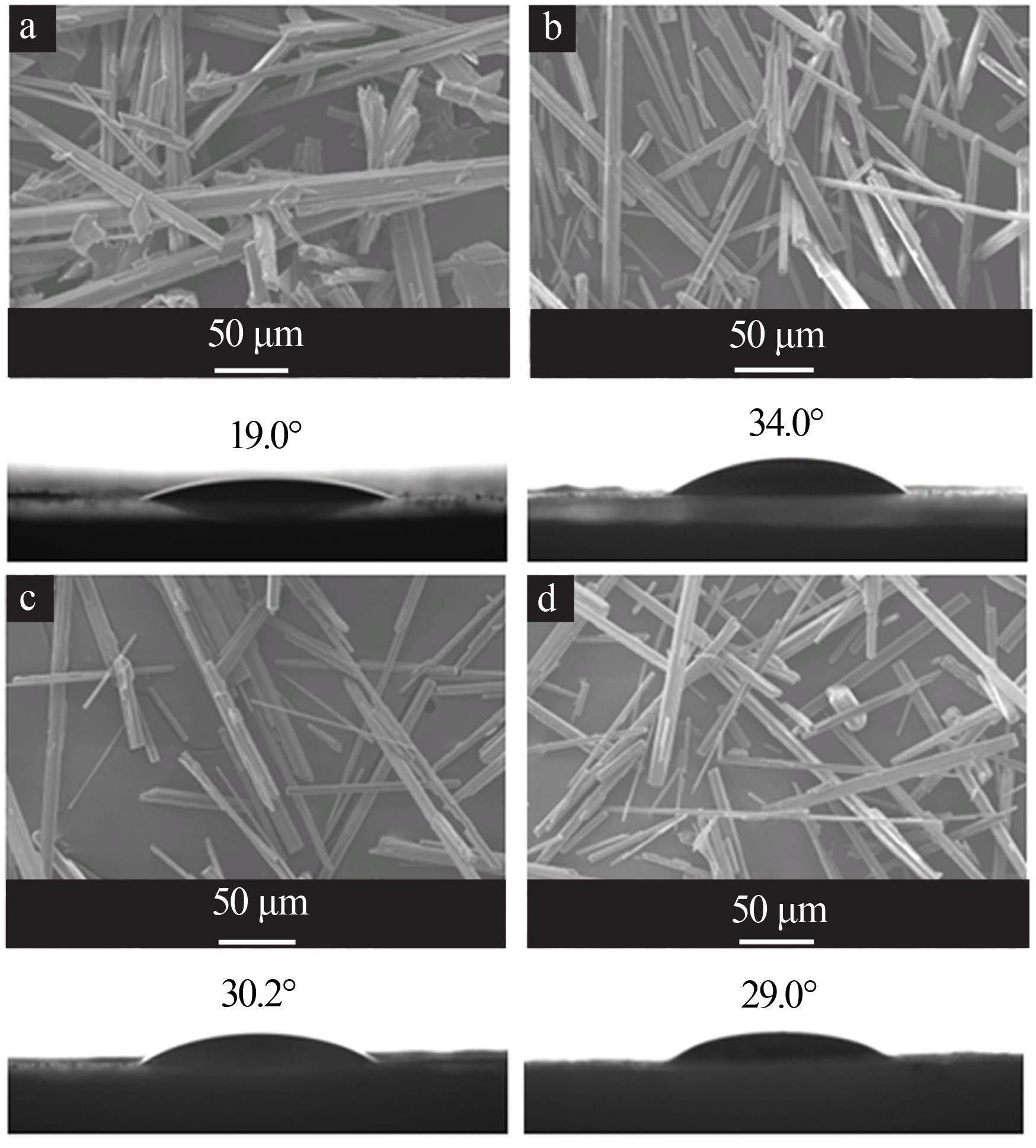

图1

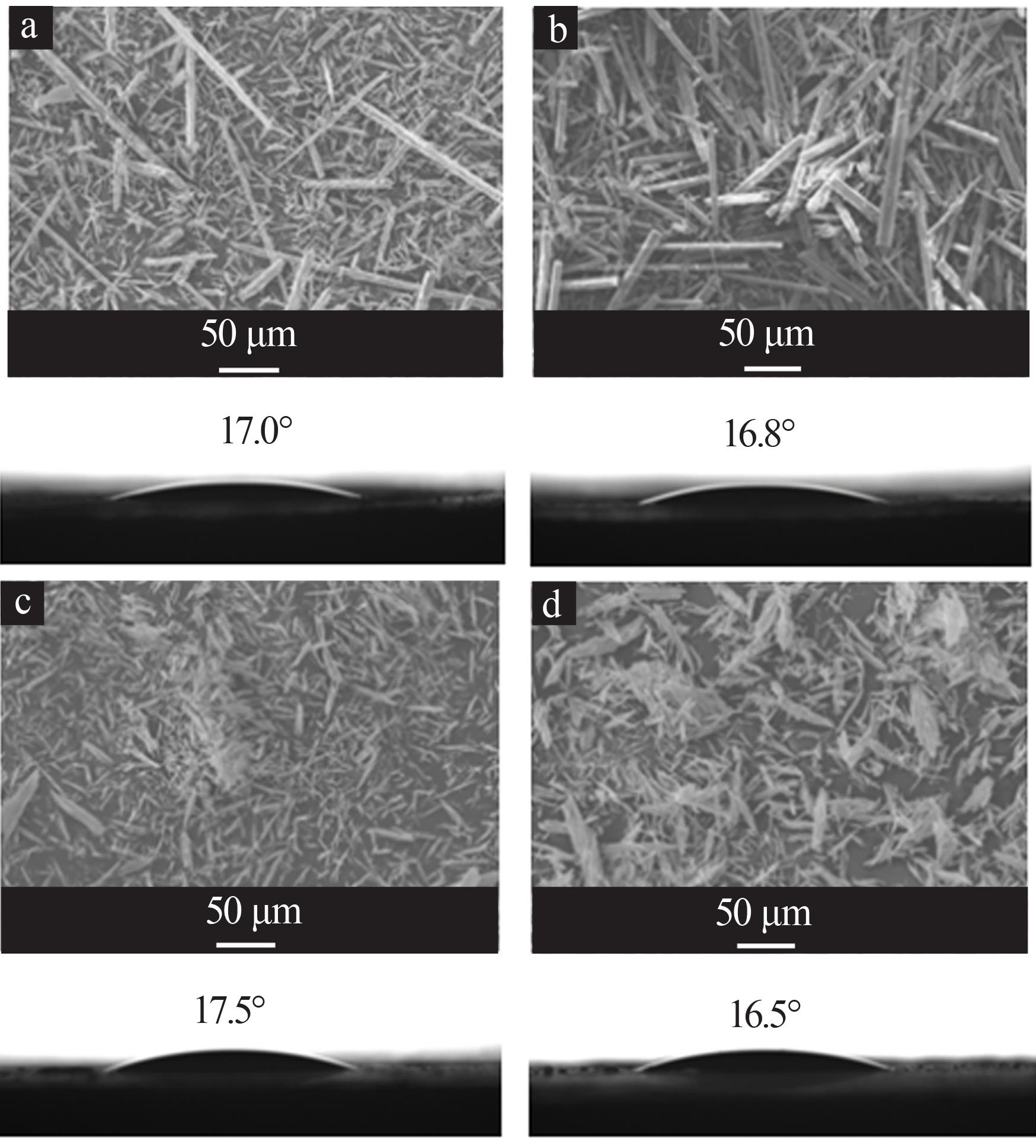

图2

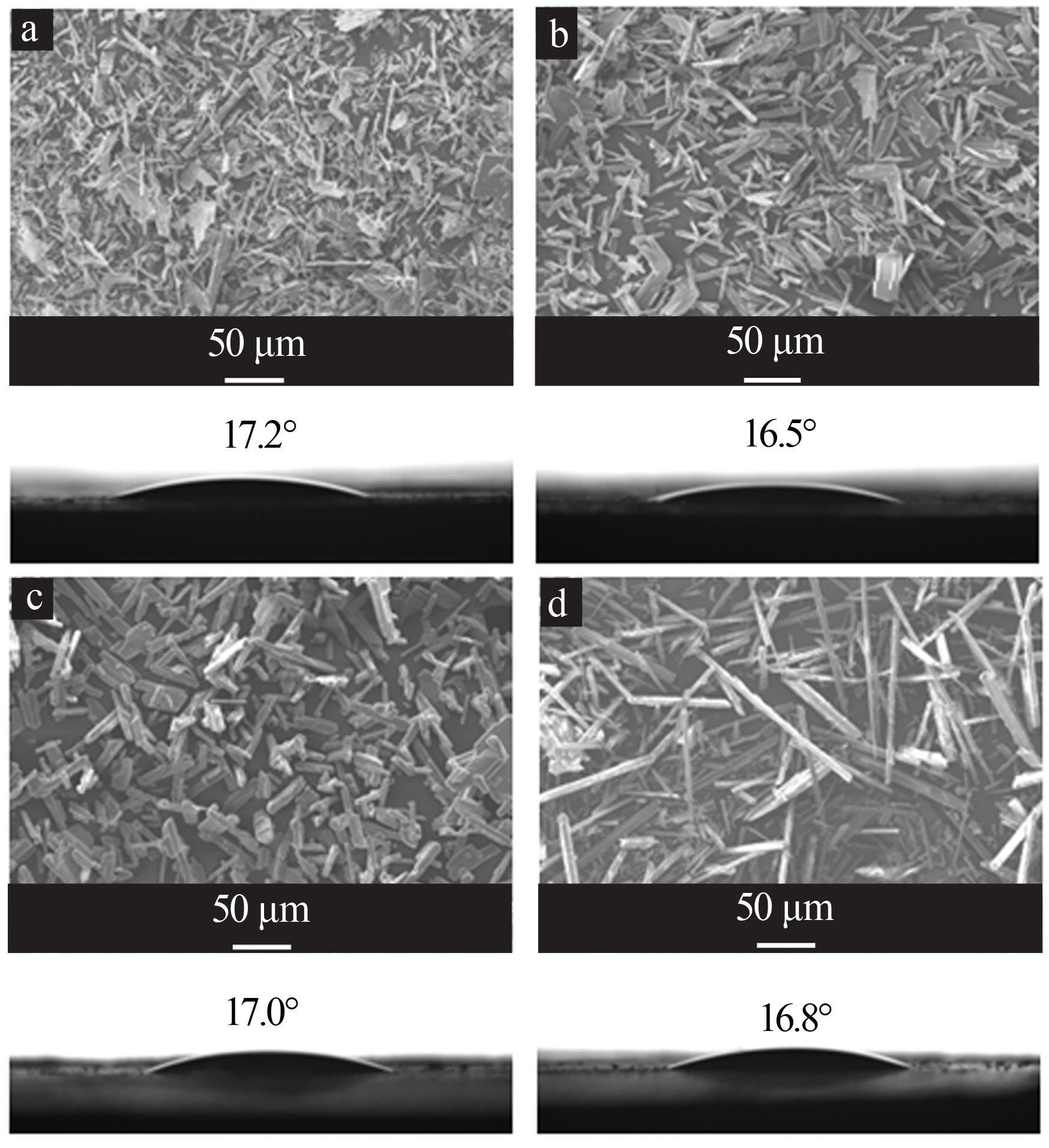

图3

图4

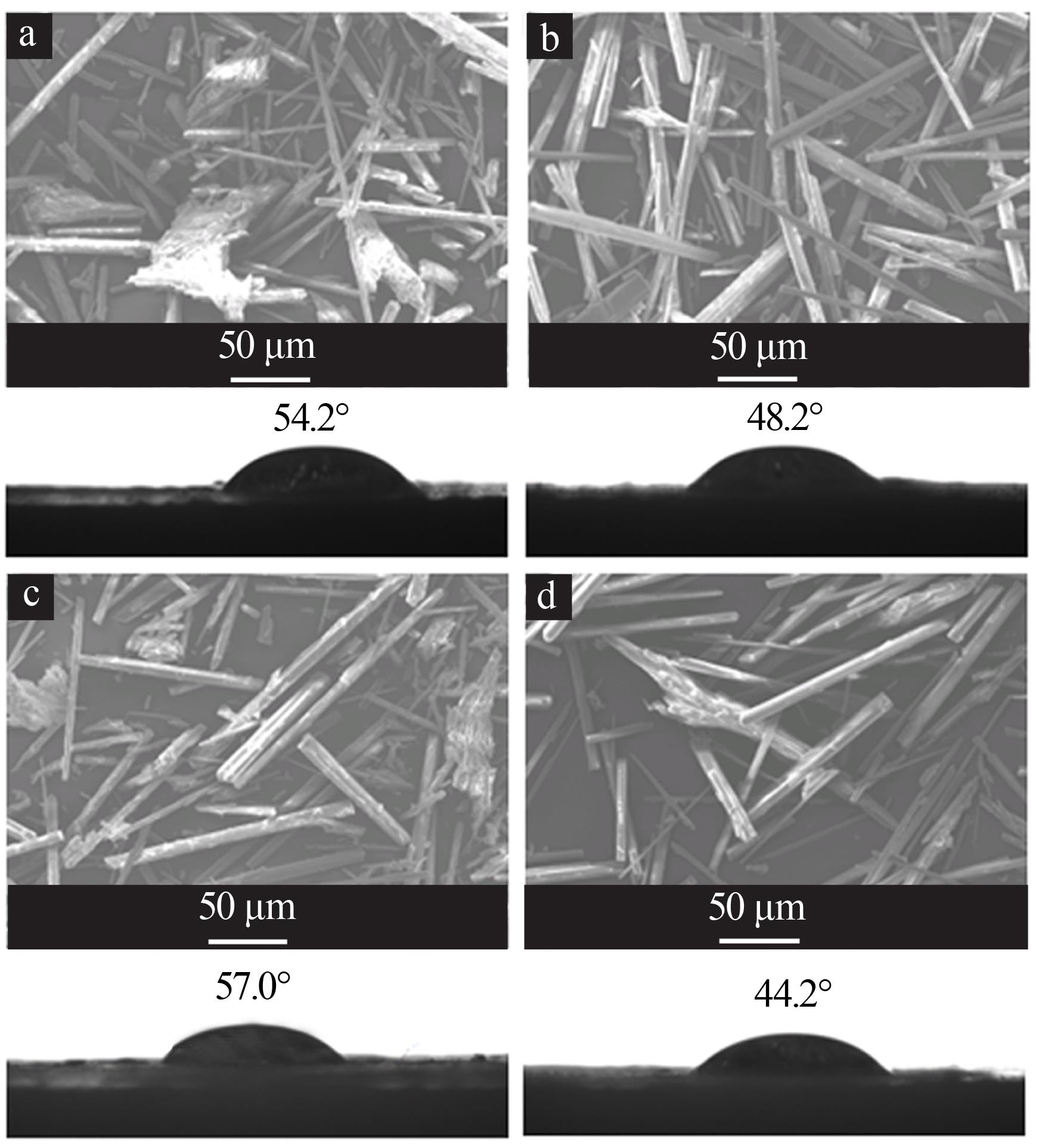

图5

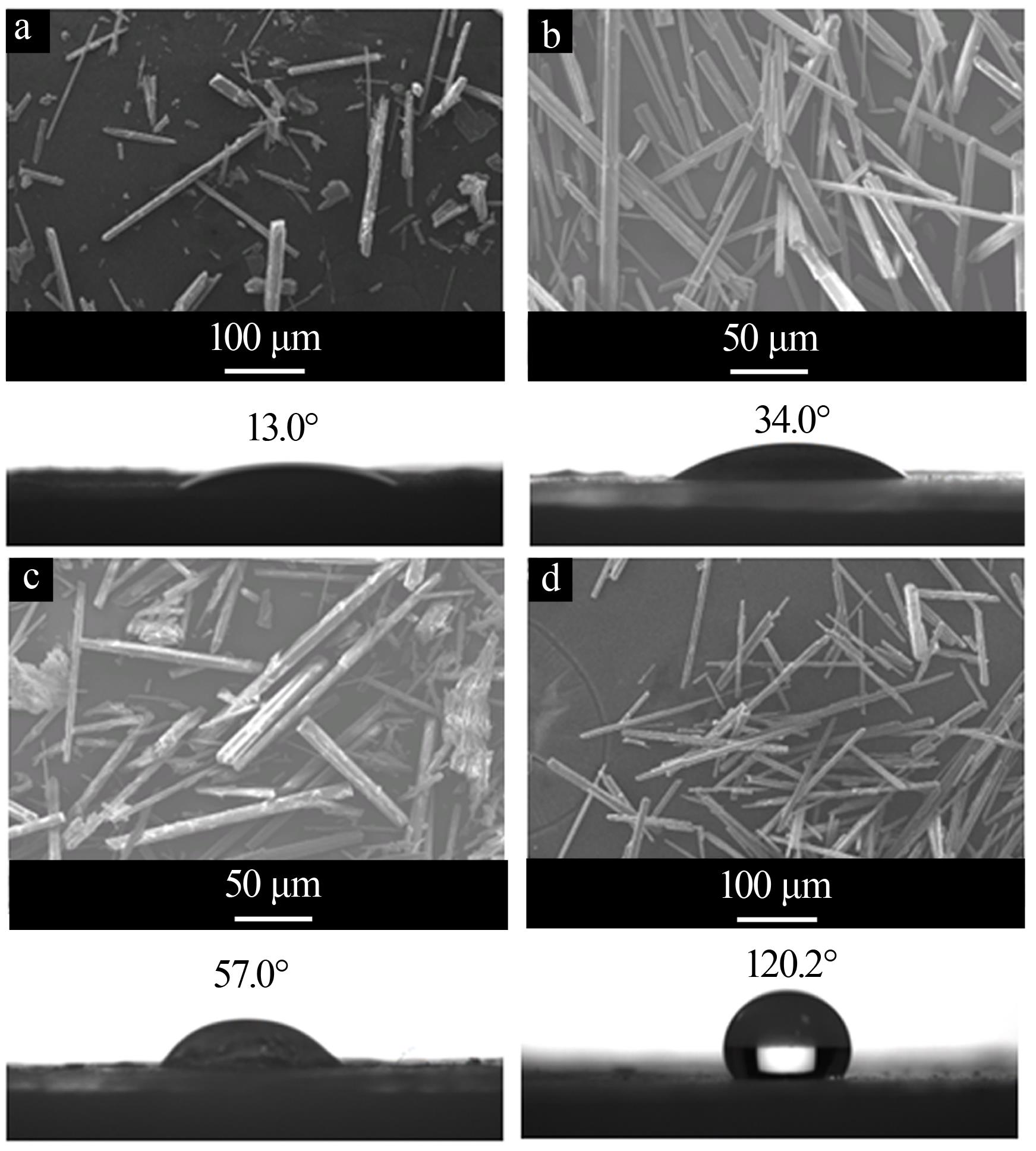

图6

表1

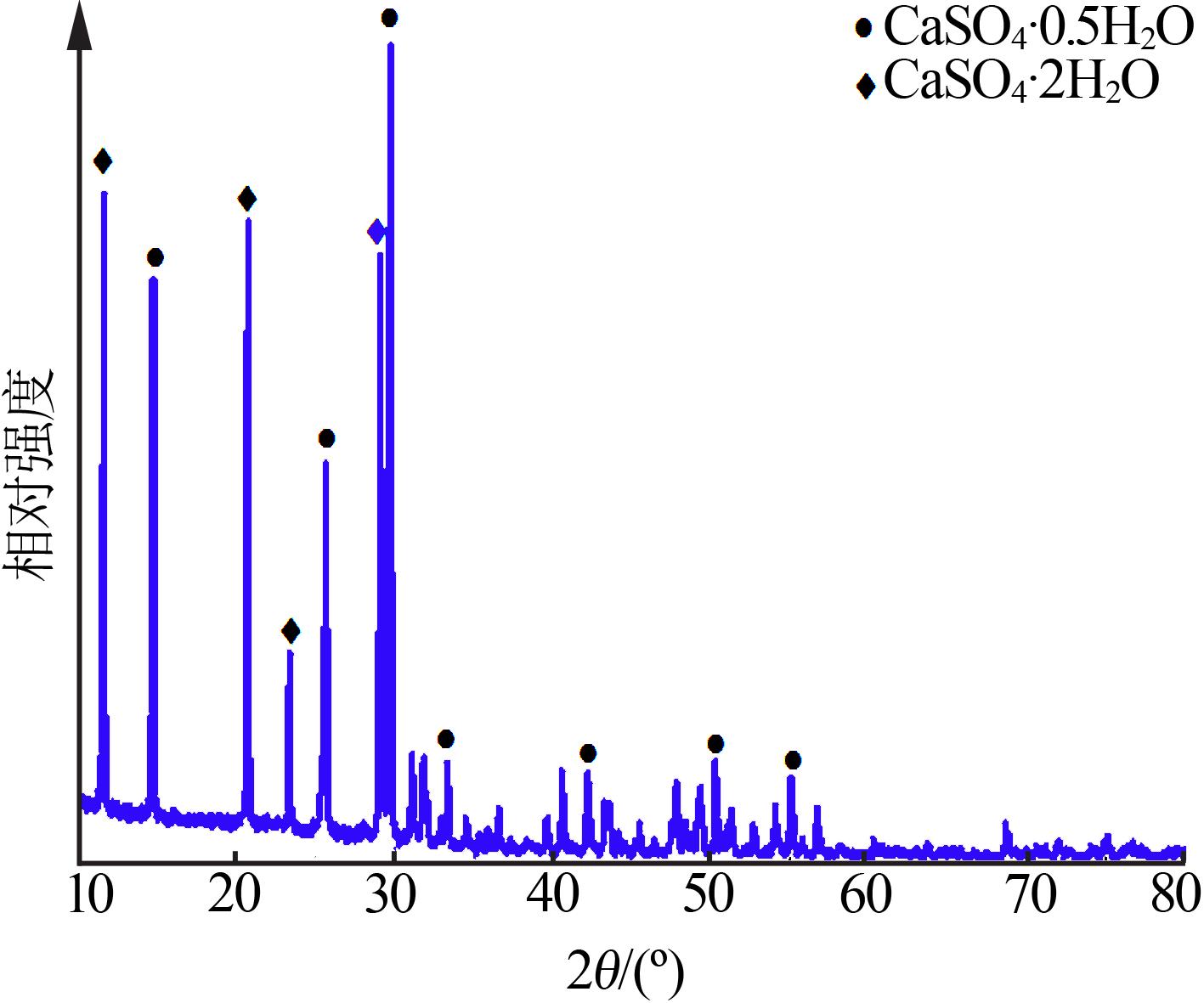

图7

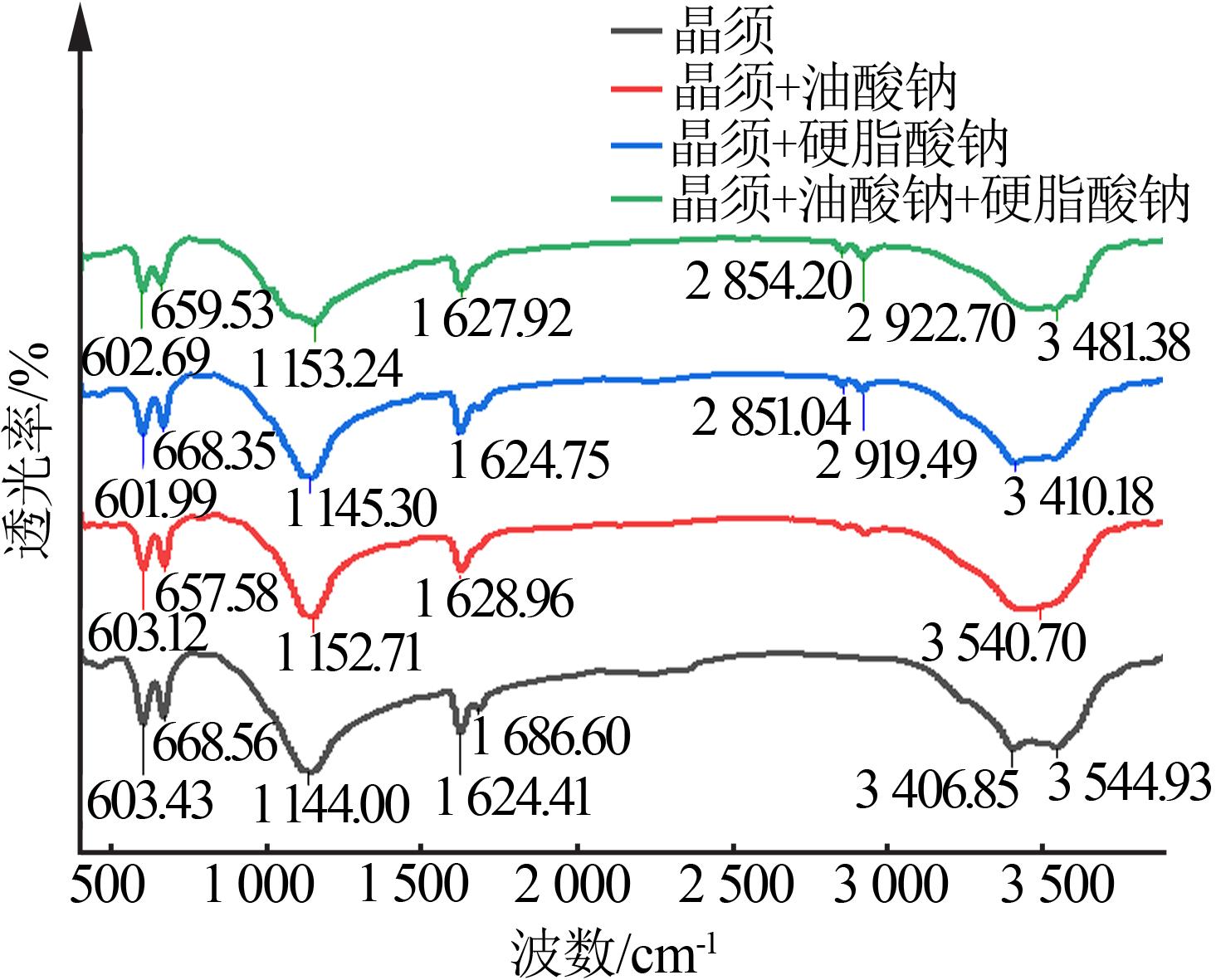

图8

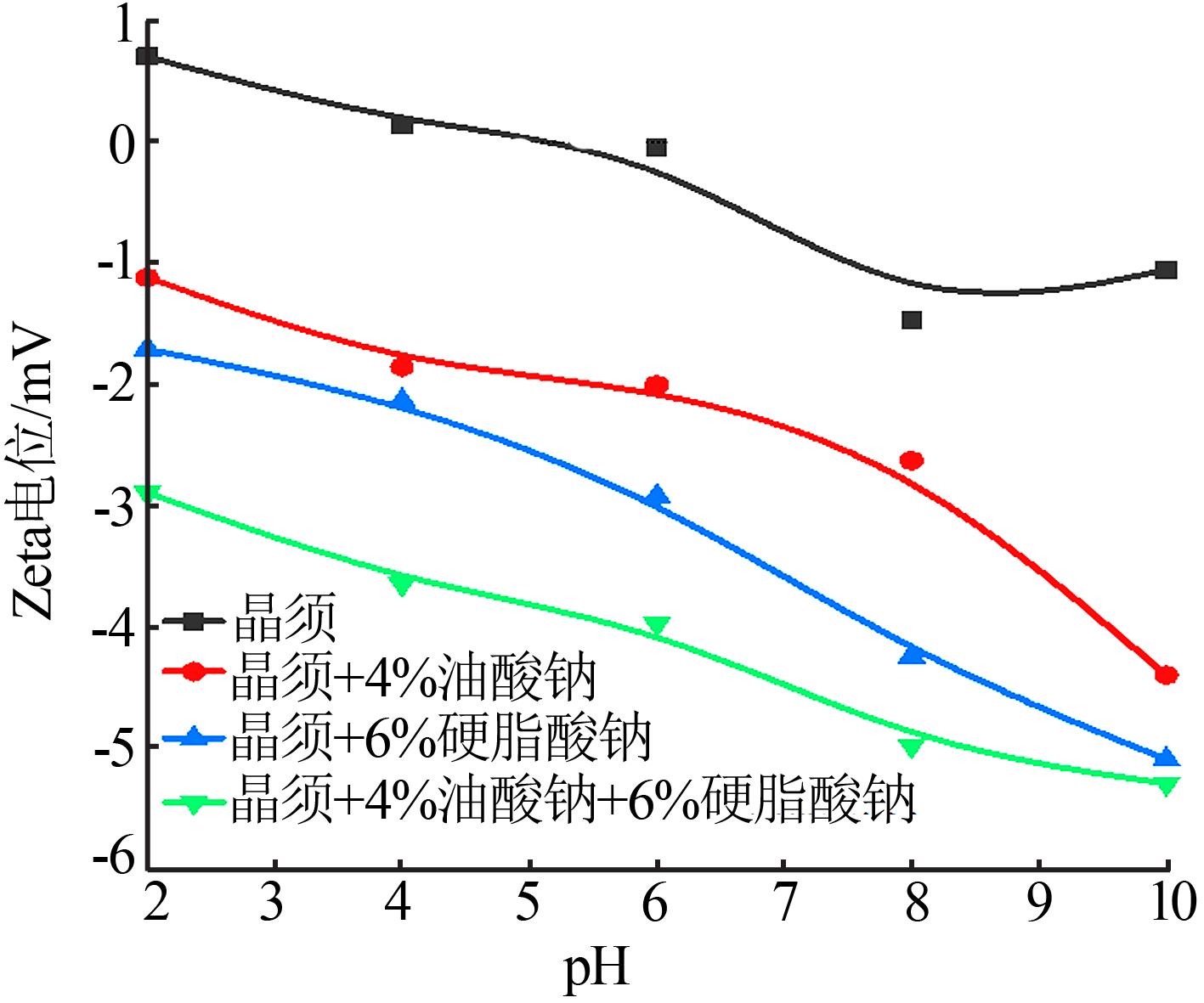

图9

参考文献 14

1	宫海燕，李彩虹，王佩佩，等.硫酸钙晶须的制备现状［J］.无机盐工业，2010，42（10）：1-4.
	GONG Haiyan， LI Caihong， WANG Peipei，et al.Current status of preparation of calcium sulphate whiskers［J］.Inorganic Chemicals Industry，2010，42（10）：1-4.
2	郑绍聪，余强，谢刚，等.用盐酸溶解工业磷石膏重结晶法制备硫酸钙晶须［J］.湿法冶金，2016，35（6）：488-491.
	ZHENG Shaocong， YU Qiang， XIE Gang，et al.Preparating of calcium sulphate whisker using phosphogypsum by recrystallization［J］.Hydrometallurgy of China，2016，35（6）：488-491.
3	杨林，周杰，李贺军，等.晶形助长剂对磷石膏制硫酸钙晶须性能的影响［J］.无机盐工业，2012，44（10）：41-43.
	YANG Lin， ZHOU Jie， LI Hejun，et al.Influence of crystal growing agent on properties of calcium sulfate whisker with phosphogypsum［J］.Inorganic Chemicals Industry，2012，44（10）：41-43.
4	付凌杰，崔益顺，李国勇.硫酸钙晶须制备方法及应用进展［J］.四川理工学院学报：自然科学版，2013，26（5）：7-10.
	FU Lingjie， CUI Yishun， LI Guoyong.Preparation for calcium sulfate whisker and its application process［J］.Journal of Sichuan University of Science & Engineering：Natural Science Edition，2013，26（5）：7-10.
5	郝海青，袁致涛，李丽匣，等.油酸钠控制硫酸钙晶须晶面生长的机理研究［J］.无机材料学报，2016，31（11）：1184-1190.
	HAO Haiqing， YUAN Zhitao， LI Lixia，et al.Mechanism of faces growth in preparing calcium sulphate whiskers using sodium olea⁃
	te［J］.Journal of Inorganic Materials，2016，31（11）：1184-1190.
6	谢晴，蒋美雪，彭同江，等.磷石膏常压酸化法制备无水硫酸钙晶须的实验研究［J］.人工晶体学报，2019，48（6）：1060-1066，1071.
	XIE Qing， JIANG Meixue， PENG Tongjiang，et al.Experimental study on preparation of anhydrous calcium sulfate whisker by phosphogypsum at atmospheric acidification method［J］.Journal of Synthetic Crystals，2019，48（6）：1060-1066，1071.
7	马园园，王铭佳，刘在彤，等.氯化钙制备半水硫酸钙晶须的工艺研究［J］.无机盐工业，2018，50（8）：52-56.
	MA Yuanyuan， WANG Mingjia， LIU Zaitong，et al.Study on preparation of hemihydrate calcium sulfate whiskers by calcium chlori⁃
	de［J］.Inorganic Chemicals Industry，2018，50（8）：52-56.
8	马小玲，谭宏斌，杨飞华.常压酸水体系制备无水硫酸钙晶须及形貌调控［J］.非金属矿，2021，44（1）：81-83.
	MA Xiaoling， TAN Hongbin， YANG Feihua.Preparation and morphology control of anhydrous calcium sulfate whiskers in acid water system under autoclave⁃free［J］.Non-Metallic Mines，2021，
	44（1）：81-83.
9	耿世伟，曹钰，罗康碧，等.硫酸钙晶须的表面改性研究现状［J］.化工新型材料，2019，47（10）：224-227.
	GENG Shiwei， CAO Yu， LUO Kangbi，et al.Research status on surface modification of calcium sulfate whisker［J］.New Chemical Materials，2019，47（10）：224-227.
10	史培阳，邓志银，袁义义，等.利用脱硫石膏水热合成硫酸钙晶须［J］.东北大学学报：自然科学版，2010，31（1）：76-79.
	SHI Peiyang， DENG Zhiyin， YUAN Yiyi，et al.Preparation of calcium sulfate whiskers from desulphurized gypsum by hydrothermal synthesis［J］.Journal of Northeastern University：Natural Science，2010，31（1）：76-79.
11	侯炜，王鸿康，王少青，等.水热法制备硫酸钙晶须［J］.内蒙古石油化工，2017，43（3）：16-18.
	HOU Wei， WANG Hongkang， WANG Shaoqing，et al.Preparation of calcium sulfate whiskers by hydrothermal method［J］.Inner Mongolia Petrochemical Industry，2017，43（3）：16-18.
12	徐伟.稀土石膏常压酸化法制备硫酸钙晶须及其改性的研究［D］.包头：内蒙古科技大学，2020.
	XU Wei.Study on preparation of calcium sulfate whiskers by rare⁃earth gypsum under normal pressure acidification and related modification［D］.Baotou：Inner Mongolia University of Science & Technology，2020.
13	王艾文.磷石膏常压无氯盐溶液法制备硫酸钙晶须［D］.绵阳：西南科技大学，2021.
	WANG Aiwen.Preparation of calcium sulfate whiskers from phosphogypsum by chlorine⁃free salt solution method at atmospheric pressure［D］.Mianyang：Southwest University of Science and Te⁃
	chnology，2021.
14	黄旭，黄健，牛韵雅，等.磷石膏制备的耐热半水硫酸钙晶须表面疏水改性研究［J］.硅酸盐通报，2019，38（7）：2021-2027.
	HUANG Xu， HUANG Jian， NIU Yunya，et al.Research on surface hydrophobic modification of heat⁃resistant calcium sulfate he⁃
	hemihydrate whisker prepared from phosphogypsum［J］.Bulletin of the Chinese Ceramic Society，2019，38（7）：2021-2027.

编号	实验条件	晶须长径比	文献
1	以十二烷基硫酸钠为改性剂，氯化钙质量浓度为20 g/L，反应时间为1 h，pH=2，静置时间为2 h	半水硫酸钙晶须长径比达到50	［7］
2	2 g脱硫石膏，120 mL质量分数为20%的H₂SO₄溶液，在120 ℃加热搅拌2 h，添加1%（以质量分数计）柠檬酸，过滤、洗涤，在100 ℃干燥5 h	晶须长径比约为30	［8］
3	硫酸钠与氯化钙物质的量比为1∶1，反应物浓度为1.0 mol/L，加入5 mL无水乙醇，在80 ℃反应30 min，搅拌转速为70 r/min	二水硫酸钙晶须长径比为40	［11］
4	稀土石膏质量浓度为0.22 g/mL，反应时间为25 min，盐酸浓度为2.8 mol/L，反应温度为70 ℃，陈化时间为4 h	硫酸钙晶须平均长径比为 30.5	［12］
5	Ca（NO₃）₂质量分数为30%，磷石膏质量分数为12%，pH为3，反应温度为103 ℃，反应时间为4 h	硫酸钙晶须平均长径比为53	［13］

[1]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[2]	徐丽, 房可能, 毕永香, 杨敏, 陈前林. 改性粒状硫酸钙制备及其在聚氯乙烯中的应用[J]. 无机盐工业, 2023, 55(3): 104-112.
[3]	齐源昊,吴锦绣,柳召刚,胡艳宏,冯福山,李健飞,王昕,刘丛林. 无水硫酸钙晶须的制备及表征[J]. 无机盐工业, 2022, 54(10): 109-115.
[4]	母鸿,周贵云,胡海洋. 磷矿酸解液制备硫酸钙晶须工艺研究[J]. 无机盐工业, 2022, 54(1): 51-55.
[5]	刘茂举,龚福忠,铁云飞,李艳琳. 反渗透膜法处理磷酸铁生产废水的零排放工艺研究[J]. 无机盐工业, 2021, 53(8): 101-105.
[6]	胡成,向玮衡,陈平,明阳. 丁二酸对水热合成α-半水脱硫石膏微晶形貌及力学强度的影响[J]. 无机盐工业, 2021, 53(4): 76-80.
[7]	徐伟,李梅,张栋梁,高凯,李健飞. 稀土石膏常压酸化法制备硫酸钙晶须的研究[J]. 无机盐工业, 2020, 52(8): 66-71.
[8]	唐娜,黑云皓,吴腾飞,项军,杜威,张蕾. 以浓厚卤水为原料制备半水硫酸钙晶须的研究[J]. 无机盐工业, 2020, 52(4): 88-92.
[9]	刘伟,陈永生,孙春晖,许岩,张景成,孙彦民. 磁场对Ni/Al₂O₃催化剂结构及加氢性能的影响[J]. 无机盐工业, 2020, 52(2): 97-100.
[10]	郑绍聪1，朱丽苹1，谢刚2，文正娇1. 高纯天然石膏水热法制备硫酸钙晶须研究[J]. 无机盐工业, 2019, 51(7): 39-42.
[11]	张广良, 赵永红, 宋鹏, 李国晋. 脂肪酸表面改性镁铝复合阻燃剂[J]. 无机盐工业, 2016, 48(3): 25-.
[12]	王迪, 党亚固, 费德君, 孙贤. 硫酸钙晶须表面包覆二氧化硅的制备及机理分析[J]. 无机盐工业, 2016, 48(12): 37-.
[13]	. 硫酸钙晶须的制备及其影响因素[J]. 无机盐工业, 2015, 47(6): 43-.
[14]	李国勇, 崔益顺, 付凌杰. 磷石膏制备硫酸钙晶须的条件研究[J]. 无机盐工业, 2014, 46(8): 59-.
[15]	李国勇, 崔益顺, 付凌杰. 磷石膏制备硫酸钙晶须的条件研究[J]. 无机盐工业, 2014, 46(8): 59-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
