稀土石膏常压酸化法制备硫酸钙晶须的研究

doi:10.11962/1006-4990.2019-0491

摘要/Abstract

摘要：

以含稀土的石膏为原料运用常压酸化法合成硫酸钙晶须,探讨了不同工艺条件对生成的硫酸钙晶须形貌的影响,同时还考察了晶型助长剂的种类和晶型助长剂的含量对硫酸钙晶须生长的影响,利用SEM和XRD分别对硫酸钙晶须的表面形貌、物相特征做了表征分析。实验得到制备硫酸钙晶须的最佳的反应条件：稀土石膏质量浓度为0.22 g/mL、反应时间为25 min、盐酸浓度为2.8 mol/L、反应温度为70 ℃、陈化时间为4 h,在此条件下合成的硫酸钙晶须平均长度为61 μm,平均长径比为30.5;通过对比实验选出了CuCl₂作为促进硫酸钙晶须生长的助长剂,在添加5%（质量分数）的CuCl₂的情况下可使硫酸钙晶须长径比从30.5增至41,长度从61 μm增至81 μm。

关键词: 稀土石膏, 常压酸化法, 硫酸钙晶须, 晶型助长剂

Abstract:

Calcium sulfate whiskers were synthesized by atmospheric pressure acidification using rare earth-containing gypsum as raw material.The effects of different process conditions on the morphology of the formed calcium sulfate whiskers were investigated.At the same time,the effects of the type of crystal growth promoter and the content of crystal growth promoter on the growth of calcium sulfate whiskers were also investigated.The surface morphology and phase characteristics of calcium sulfate whiskers were characterized by SEM and XRD,respectively.The experimental results showed that the optimal reaction conditions for preparing calcium sulfate whiskers were rare earth gypsum mass concentration of 0.22 g/mL,reaction time of 25 min,hydrochloric acid concentration of 2.8 mol/L,reaction temperature of 70 ℃ and aging time of 4 h.The average length of the calcium sulfate whiskers synthesized under these conditions was 61 μm,and the average aspect ratio was 30.5. CuCl₂ was selected as a growth promoter for promoting the growth of calcium sulfate whiskers by contrast experiments.With the addition of 5%（mass fraction） CuCl₂,the aspect ratio of calcium sulfate whisker was increased from 30.5 to 41,and the length was increased from 61 μm to 81 μm.

Key words: rare earth gypsum, atmospheric pressure acidification, calcium sulfate whisker, crystal growth promoter

中图分类号:

TQ125.14

徐伟,李梅,张栋梁,高凯,李健飞. 稀土石膏常压酸化法制备硫酸钙晶须的研究[J]. 无机盐工业, 2020, 52(8): 66-71.

Xu Wei,Li Mei,Zhang Dongliang,Gao Kai,Li Jianfei. Study on preparation of calcium sulfate whisker by atmospheric pressure acidification using rare earth gypsum[J]. Inorganic Chemicals Industry, 2020, 52(8): 66-71.

图/表 15

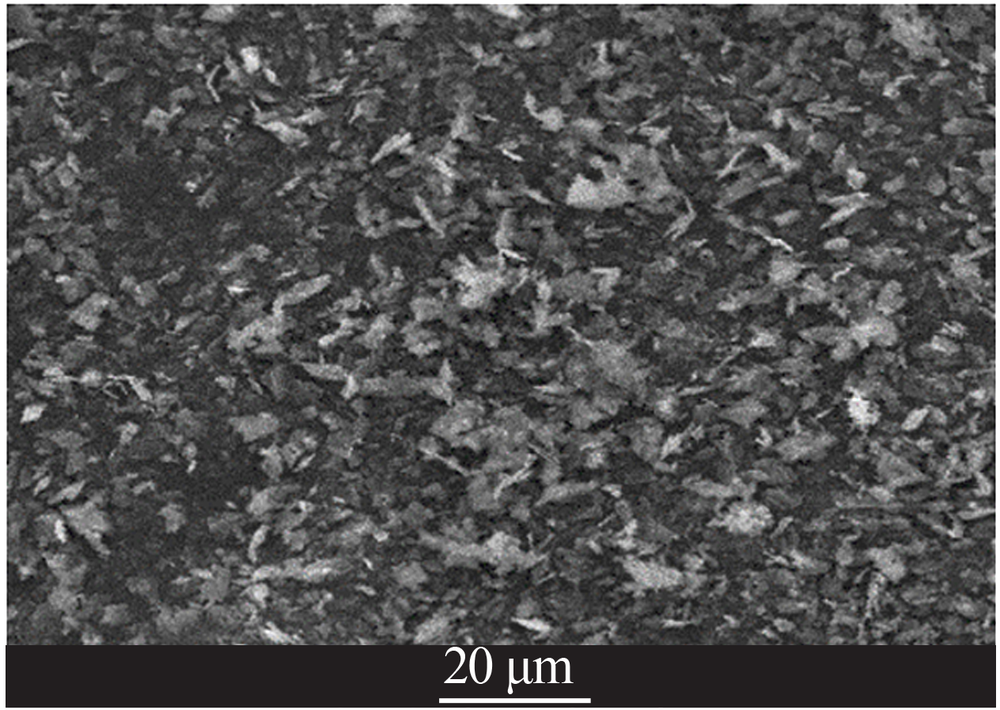

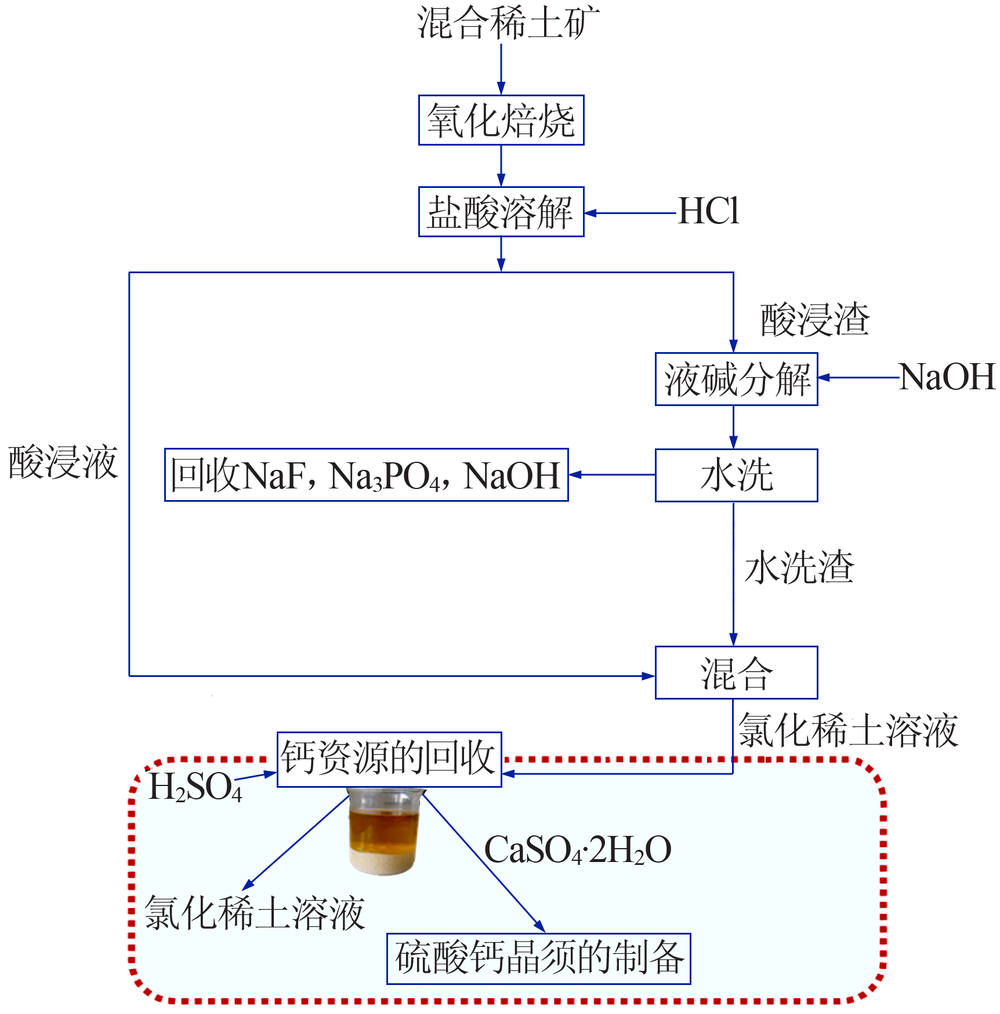

图1

表1

图2

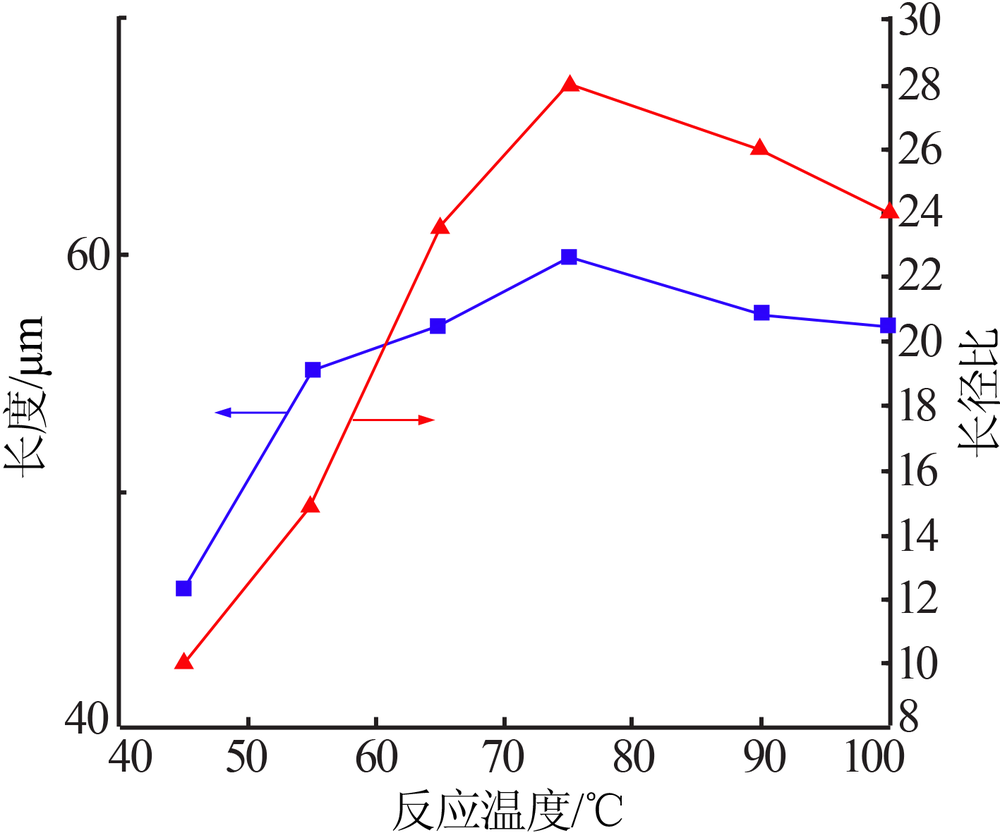

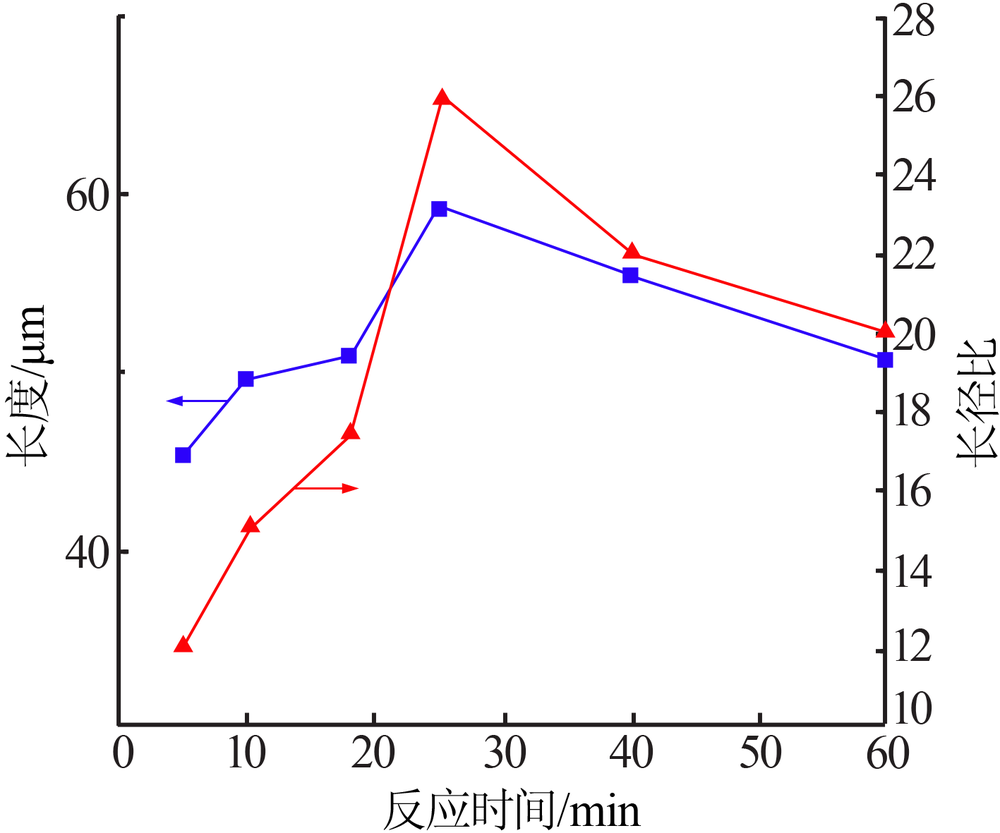

图3

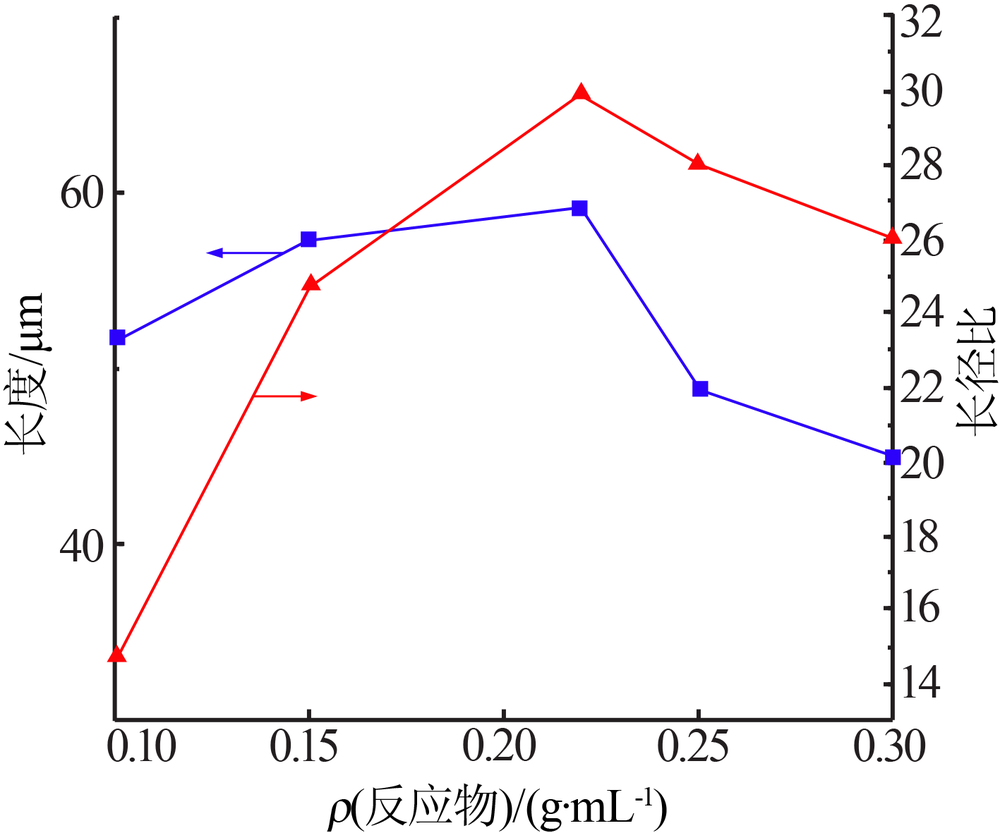

图4

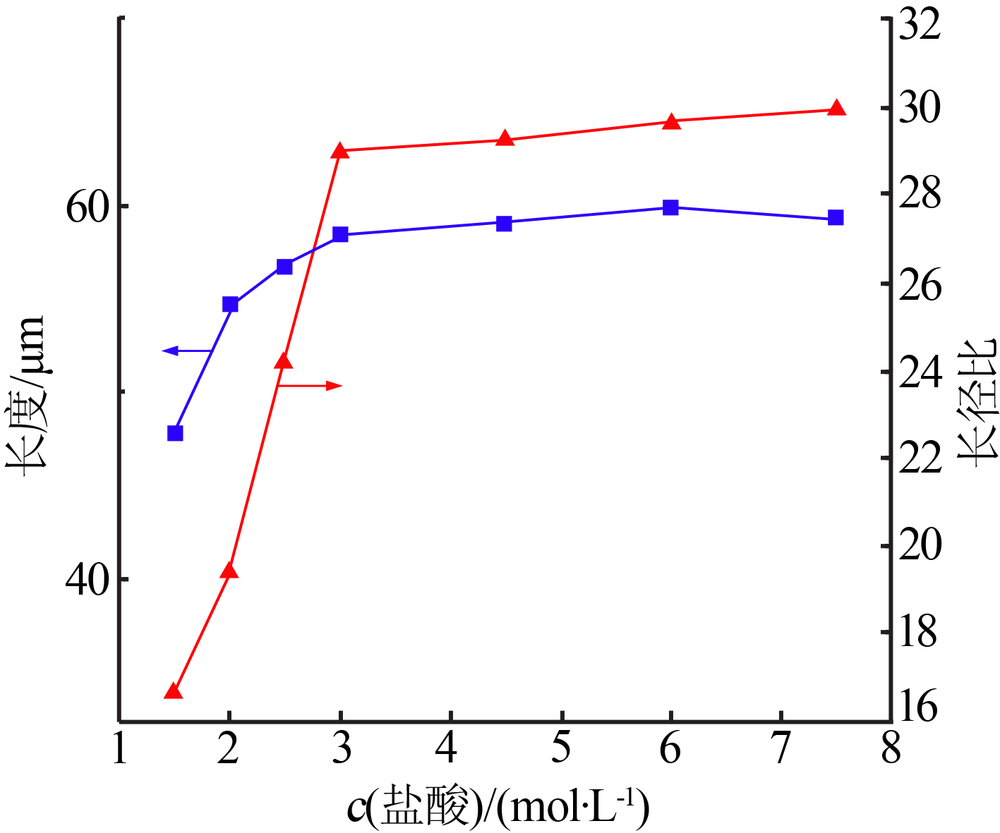

图5

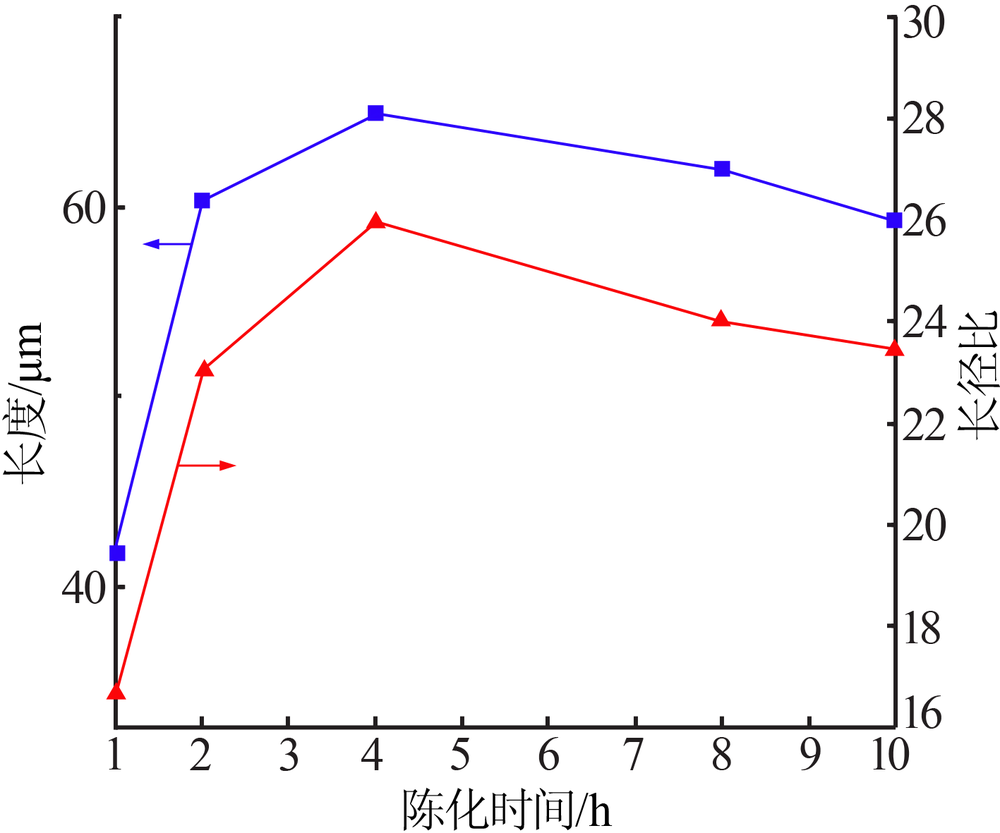

图6

图7

表2

表3

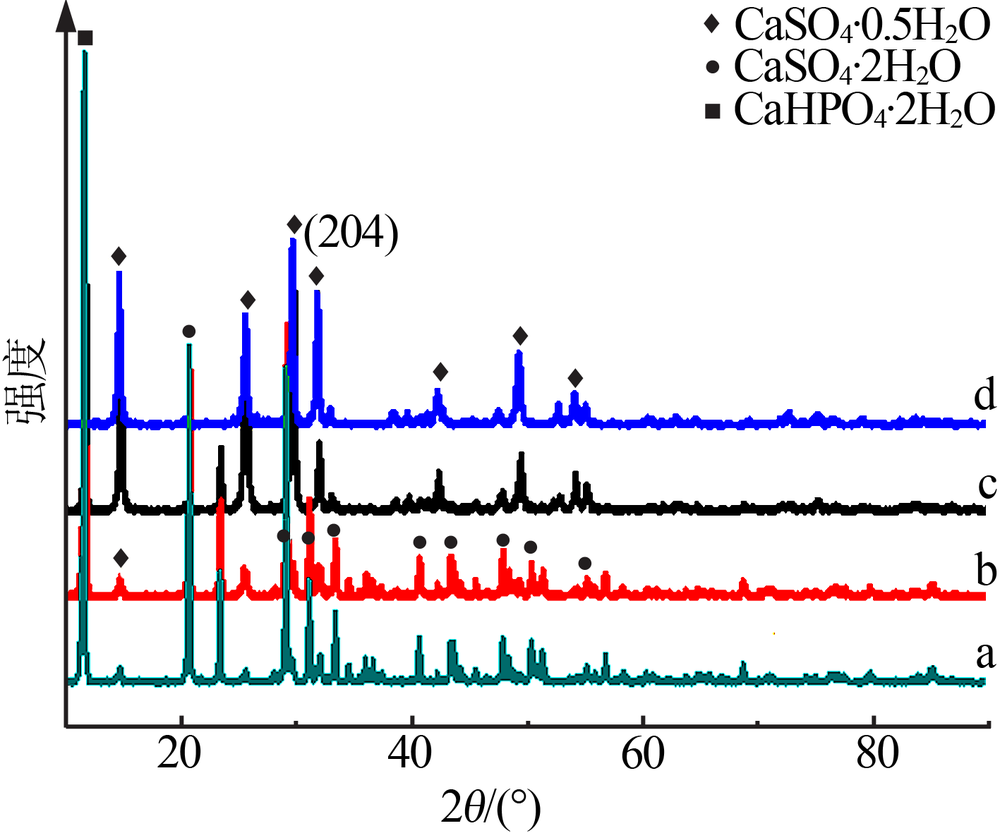

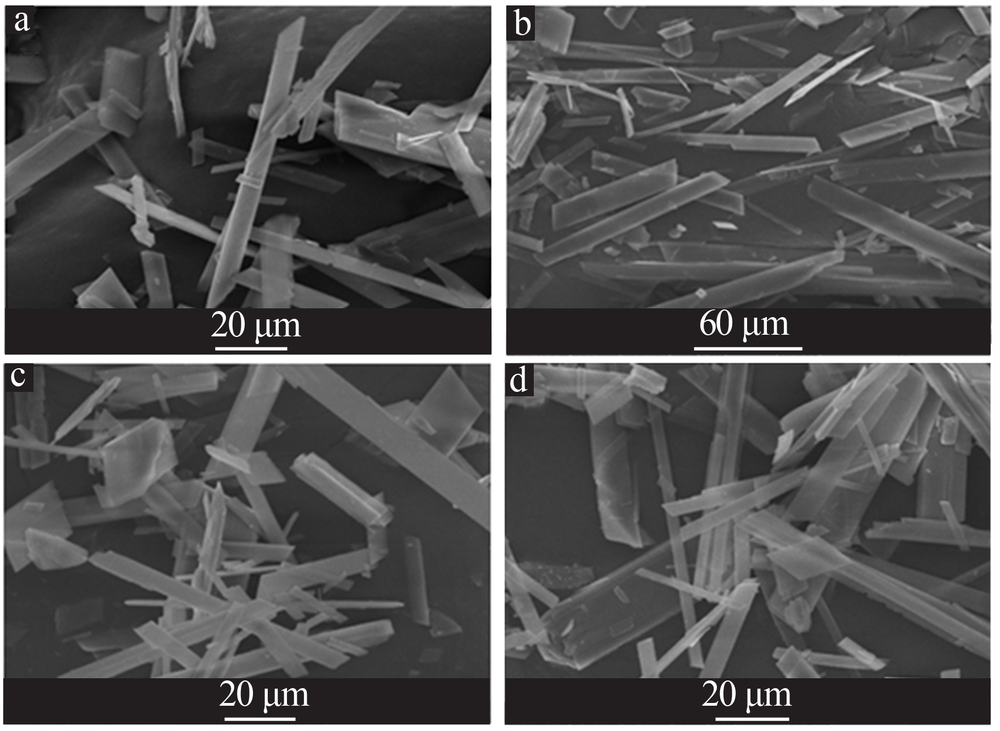

图8

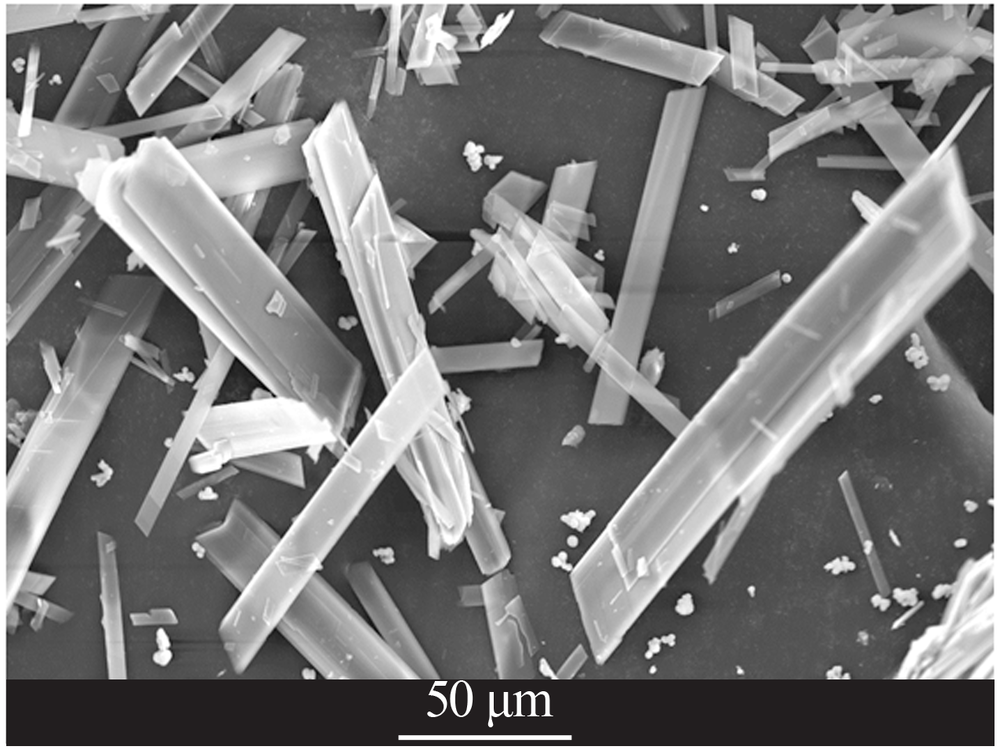

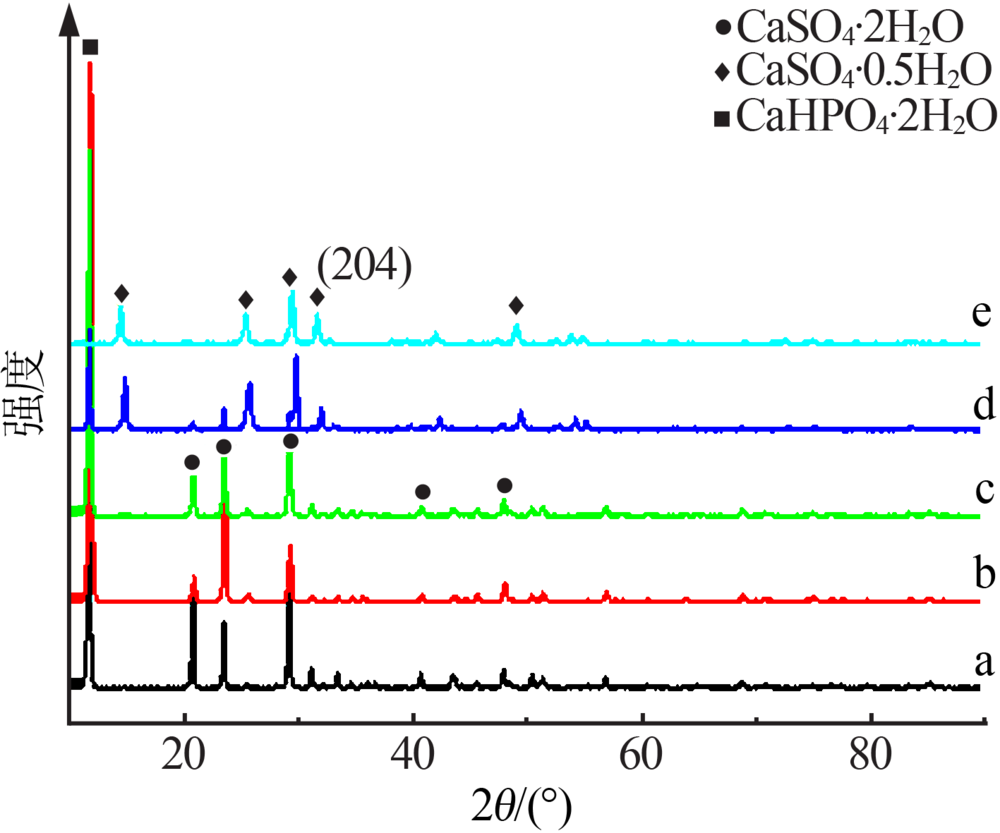

图9

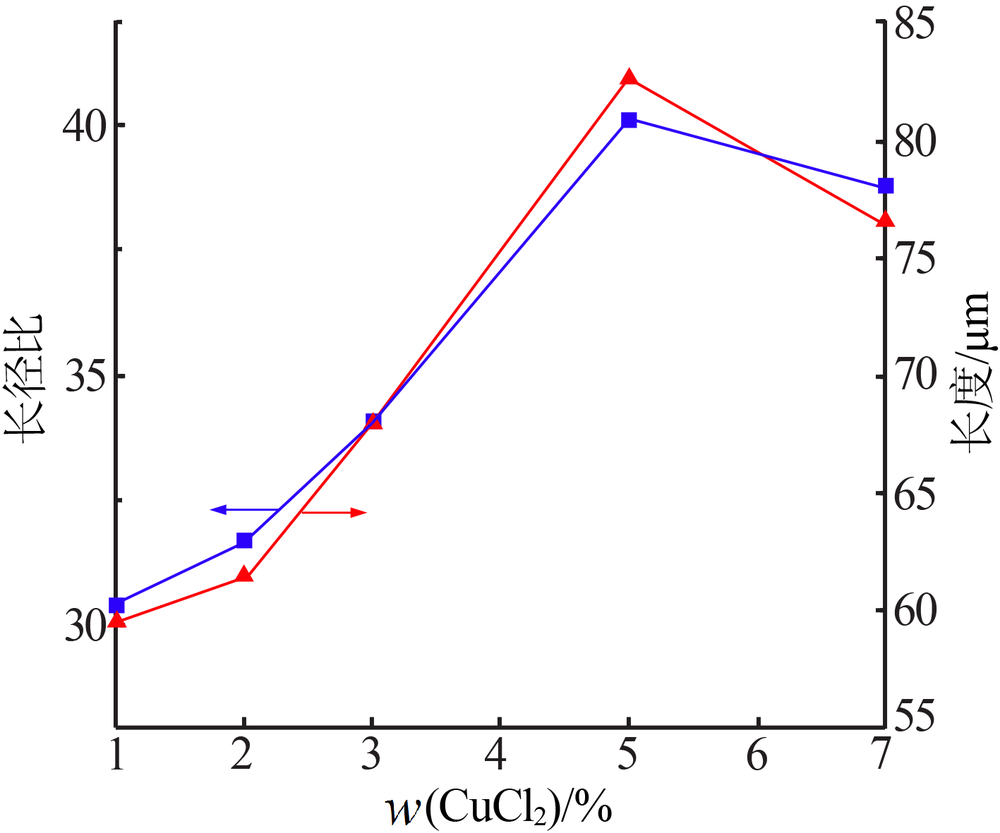

图10

图11

图12

参考文献 22

[1]	王舒州. 磷石膏利用液相生长法制备硫酸钙晶须的研究[D]. 绵阳:西南科技大学, 2017.
[2]	Sun H, Tan D, Peng T, et al. Preparation of calcium sulfate whisker by atmospheric acidification method from flue gas desulfurization gypsum[J]. Procedia Environmental Sciences, 2016,31:621-626.
[3]	李国勇, 崔益顺, 付凌杰. 磷石膏制备硫酸钙晶须的条件研究[J]. 无机盐工业, 2014,46(8):59-61.
[4]	吴叶, 高建明, 唐永波, 等. 脱硫石膏制备纳米级硫酸钙晶须的试验研究[J]. 新型建筑材料, 2018,45(1):96-100.
[5]	陈超, 张凡凡, 相利学, 等. 杂质对硝基磷石膏制备硫酸钙晶须形貌的影响[J]. 无机盐工业, 2017,49(7):61-64.
[6]	王浩, 成官文, 宋晓薇, 等. 化学沉淀法去除稀土湿法冶炼废水中钙与高浓度氨氮研究[J].环境科学, 2013(7):2718-2728.
[7]	贾江涛, 廖春生, 严纯华, 等. 萃取法Ca/La在线分离工艺[J]. 稀土, 1999,20(4):12-15.
[8]	黎新. 化学沉淀法去除稀土废水中钙镁的研究[D]. 西安:长安大学, 2016.
[9]	黎新, 孙长顺, 赵建军, 等. 分步沉淀法去除稀土废水中钙镁的研究[J].水处理技术, 2016(7):88-92.
[10]	Zhang D L, Li M, Gao K, et al. Physical and chemical mechanism underlying ultrasonically enhanced hydrochloric acid leaching of non-oxidative roasting of bastnaesite[J]. Ultrasonics Sonochemistry, 2017,39:774-781.
[11]	宋景尧, 史培阳, 姜茂发, 等. 原料粒度对烧结烟气脱硫灰制备硫酸钙晶须的影响作用[J].粉煤灰综合利用, 2017(5):27-29.
[12]	刘凤铃, 彭佥赟, 刘洪, 等. 钛石膏制备CaSO₄晶须[J].化工设计通讯, 2018(1):70-72.
[13]	甄德帅, 梁爽, 张兴文, 等. 硫酸钙晶须制备及应用综述[J]. 广东化工, 2017,44(11):140-141.
[14]	王露琦, 熊道陵, 李洋, 等. 硫酸钙晶须制备及应用研究进展[J]. 有色金属科学与工程, 2018,47(3):38-45.
[15]	侯炜, 王鸿康, 王少青, 等. 水热法制备硫酸钙晶须[J].内蒙古石油化工, 2017(3):16-18.
[16]	马园园. 氯化钙废液制备硫酸钙晶须工艺研究及工艺设计[D]. 石家庄:河北科技大学, 2018.
[17]	牟国栋. 半水石膏水化过程中的物相变化研究[J]. 硅酸盐学报, 2002,30(4):532-536.
[18]	杨荣华, 吴秀勇, 冯晓宁, 等. 用天然石膏制备硫酸钙晶须的研究[J]. 无机盐工业, 2010,42(1):44-47.
[19]	朱佳兵. 常压下石膏制备硫酸钙晶须工艺研究[D]. 成都:成都理工大学, 2016.
[20]	李前均, 谢燕, 陈前林, 等. 常压酸化法制备硫酸钙晶须工艺研究[J]. 无机盐工业, 2017,49(6):59-62.
[21]	吕智慧, 乃学瑛, 董亚萍, 等. 一步常压酸化法制备无水硫酸钙晶须[J]. 无机盐工业, 2017,49(1):22-24.
[22]	杨林, 周杰, 李贺军, 等. 晶形助长剂对磷石膏制硫酸钙晶须性能的影响[J]. 无机盐工业, 2012,44(10):41-43.

水平	因素
水平	A 反应温度/ ℃	B 反应时间/ min	C ρ（反应物）/ （g·mL^-1）	D c（盐酸）/ （mol·L^-1）	E 陈化时间/h
1	65	15	0.16	2.8	3.5
2	70	20	0.18	3.0	4.0
3	75	25	0.20	3.5	4.5
4	80	30	0.22	4.0	5.0

序号	因素					长径比
序号	A	B	C	D	E	长径比
1	1	1	1	1	1	18.1
2	1	2	2	2	2	19.0
3	1	3	3	3	3	23.2
4	1	4	4	4	4	24.0
5	2	1	2	3	4	20.0
6	2	2	1	4	3	25.0
7	2	3	4	1	2	30.5
8	2	4	3	2	1	28.0
9	3	1	3	4	2	24.0
10	3	2	4	3	1	24.8
11	3	3	1	2	4	23.9
12	3	4	2	1	3	22.8
13	4	1	4	2	3	25.6
14	4	2	3	1	4	25.3
15	4	3	2	4	1	24.9
16	4	4	1	3	2	23.8
K₁	21.075	21.925	22.700	24.050	23.950
K₂	25.750	23.525	21.675	24.125	24.200
K₃	23.875	25.500	25.125	22.950	24.150
K₄	24.900	24.650	26.100	24.475	23.300
R	4.675	3.575	4.425	1.525	0.900

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
