新型高效催化脱硫剂的研究与应用

doi:10.19964/j.issn.1006-4990.2021-0208

摘要/Abstract

摘要：

针对水泥行业使用固废、危废导致其二氧化硫排放浓度超标的问题,通过脱硫试验筛选具有催化作用的三氧化二铁、氧化镁制备成新型高效催化脱硫剂,其脱硫效率高于工业级氢氧化钙。在河南DD水泥有限公司进行了新型高效催化脱硫剂的工业应用试验。结果表明：与工业级氢氧化钙相比,新型高效催化脱硫剂具有更高的脱硫效率,钙硫物质的量比降低了56.7%。通过新型高效催化脱硫剂的使用,可满足水泥企业二氧化硫质量浓度<35 mg/Nm³的超低排放要求,且此过程无废弃物产生。制备的新型高效催化脱硫剂具有广阔的应用前景。

关键词: 高效催化脱硫, 水泥, 二氧化硫, 超低排放

Abstract:

Aiming at the environmental protection problem of sulfur dioxide exceeding the standard caused by the use of solid waste and hazardous waste in cement industry,a new type of high efficient catalytic desulfurizer was prepared by screening ferric oxide and magnesium oxide with catalytic effect through desulfurization experiment,and its desulfurization efficiency was higher than that of industrial grade calcium hydroxide.The industrial application in DD cement enterprise in Henan Province showed that compared with industrial grade calcium hydroxide,the new catalyst had higher desulfurization efficien-cy,and the ratio of Ca/S was reduced by 56.7%.Through the use of new efficient catalytic desulfurizer,cement enterprises could meet the ultra-low emission requirements of ρ（SO₂）<35 mg/Nm³,and there was no waste in this process,which had broad application prospects.

Key words: high efficiency catalytic desulfurization, cement, sulfur dioxide, ultra-low emission

中图分类号:

TQ125.1

钟读乐,孙彦民,曲晓龙,苏少龙,郝子全. 新型高效催化脱硫剂的研究与应用[J]. 无机盐工业, 2022, 54(1): 109-111.

ZHONG Dule,SUN Yanmin,QU Xiaolong,SU Shaolong,HAO Ziquan. Research and application of new high efficiency catalytic desulfurizer[J]. Inorganic Chemicals Industry, 2022, 54(1): 109-111.

图/表 6

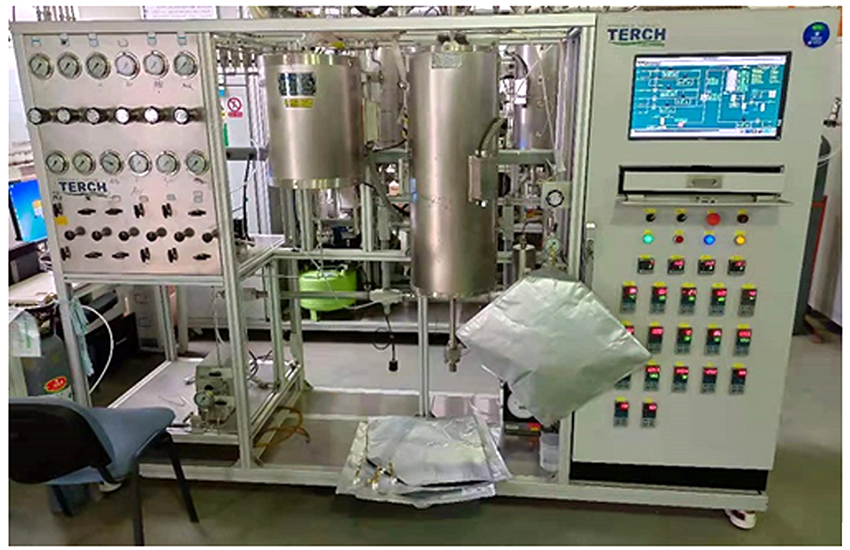

图1

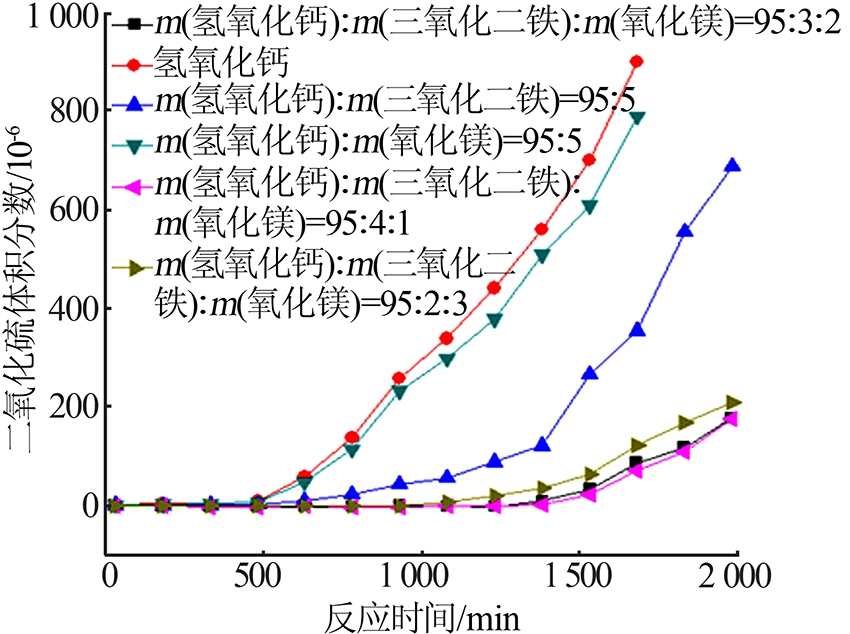

图2

图3

表1

表2

表3

参考文献 9

[1]	DB 34/3576—2020 水泥工业大气污染排放标准[S].
[2]	彭长寿, 郭静. 水泥窑烟气脱硫方案设计[J]. 中国水泥, 2016(1):82-84.
[3]	邓大伟, 胡家驹, 孙波, 等. 水泥工业烟气脱硫技术综述[J]. 江苏建材, 2020(6):58-62.
[4]	沈帅. 浅谈水泥熟料生产脱硫技术[J]. 水泥生产, 2017(7):3.
[5]	陶从喜, 刘瑞芝, 段明子, 等. 复合脱硫技术在新型干法水泥生产线中的应用[J]. 水泥, 2016(5):51-53.
[6]	俞刚, 郭彦鹏. 新型干法水泥生产线高温氨法脱硫技术研究及应用分析[J]. 水泥工程, 2017(2):63-65.
[7]	王永兵, 戴高峰, 单志亮, 等. α-Fe₂O₃表面SO₂吸附及SO₃催化生成的密度泛函分析[J]. 洁净煤技术, 2020, 26(6):203-209.
[8]	邱新平, 刘金权, 武增华. 氧化钙固硫反应动力学中的计算机模拟碱金属离子效应[J]. 计算机与应用化学, 2002(5):535-539.
[9]	胡红炜, 邵登广, 郭涛, 等. 高分子环保脱硫剂脱硫机理及工业化应用[J]. 水泥, 2021(1):54-57.

时间	工业级氢氧化钙用量/ （t·h^-1）	ρ（二氧化硫）/ （mg·Nm^-3）	备注	时间	工业级氢氧化钙用量/ （t·h^-1）	ρ（二氧化硫）/ （mg·Nm^-3）	备注
10：45	2.0	895	开始	11：13	3.0	32
10：52	2.0	127		11：16	3.0	33
10：55	2.0	75		11：23	3.5	30	加大
10：58	2.5	65	加大	11：30	3.5	29
11：01	2.5	55		11：33	3.5	32
11：05	3.0	40	加大

时间	高效脱硫材料用量/ （t·h^-1）	ρ（二氧化硫）/ （mg·Nm^-3）	备注	时间	高效脱硫材料用量/ （t·h^-1）	ρ（二氧化硫）/ （mg·Nm^-3）	备注
11：35	4	120		11：59	2.0	35
11：39	4	80		12：07	1.5	25	减量
11：45	3	60	减量	12：11	1.5	23
11：55	2	51	减量	12：15	1.5	20

[1]	刘俊霞,李忠育,张茂亮,海然. 矿物掺合料改性磷酸镁水泥研究进展[J]. 无机盐工业, 2022, 54(1): 18-23.
[2]	何力为,周学进,宁平. 一氧化碳脱毒铬渣制备水泥矿物掺合料[J]. 无机盐工业, 2021, 53(5): 73-77.
[3]	苏少龙,曲晓龙,钟读乐,孙彦民,南军,李世鹏. 炉膛喷钙脱硫工艺中脱硫剂的制备及性能研究[J]. 无机盐工业, 2020, 52(7): 66-69.
[4]	张晨霞. 新型磷酸镁水泥固化挥发型重金属锌的研究[J]. 无机盐工业, 2020, 52(5): 71-74.
[5]	何青峰,曾利群,何朝晖,刘晓菲,邹佳骏. 除氯处理的PAC废渣的细度和掺量对水泥性能影响的研究[J]. 无机盐工业, 2020, 52(4): 84-87.
[6]	贾鹏里. 利用磷酸镁水泥固化富集型重金属铜和镍研究[J]. 无机盐工业, 2020, 52(3): 94-97.
[7]	周琼,杜少林,谢英豪. 锂电池回收再生石墨增强水泥性能研究[J]. 无机盐工业, 2020, 52(11): 64-68.
[8]	周建伟,程宝军,余保英,麻鹏飞,贺平先. 脱硫石膏的热处理对超硫酸盐水泥性能的影响[J]. 无机盐工业, 2020, 52(11): 79-85.
[9]	应自卫,王学真,徐贤统. 无水氟化氢生产过程中“废气”治理提升实践[J]. 无机盐工业, 2020, 52(10): 117-120.
[10]	麻鹏飞,李爽,程宝军,康升荣,张萍,高育欣. 碱激发矿渣水泥基材料收缩性能研究[J]. 无机盐工业, 2020, 52(10): 145-150.
[11]	任子位,向梅,张坤鹏,刘宏,郭金发,王彤. 利用钛白废酸制备硫氧镁水泥的方法研究[J]. 无机盐工业, 2019, 51(9): 85-87.
[12]	李兵1，2，韦莎2. 电石渣改性磷石膏水泥缓凝剂的研究[J]. 无机盐工业, 2019, 51(7): 74-76.
[13]	尤彩霞1，李军2，孙娜1，邸青1，胡俊要2. 电厂脱硫石膏制水泥缓凝剂二水石膏的研究[J]. 无机盐工业, 2019, 51(12): 71-74.
[14]	谈笑玲, 乔丽, 张卫华. 超快硬磷酸镁水泥研究进展[J]. 无机盐工业, 2016, 48(9): 5-.
[15]	谭明洋, 张西兴, 相利学, 于新. 磷石膏作水泥缓凝剂的研究进展[J]. 无机盐工业, 2016, 48(7): 4-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
