盐溶液种类和浓度对α-半水脱硫石膏合成的影响

doi:10.11962/1006-4990.2019-0593

无机盐工业 ›› 2020, Vol. 52 ›› Issue (10): 130-134.doi: 10.11962/1006-4990.2019-0593

盐溶液种类和浓度对α-半水脱硫石膏合成的影响

陈平^1,^2,³(),田宇³,胡成^1,^2,³()

1.桂林理工大学,广西建筑新能源与节能重点实验室,广西桂林 541004
2.桂林理工大学,广西工业废渣建材资源利用工程技术研究中心
3.武汉科技大学,省部共建耐火材料与冶金国家重点实验室

收稿日期:2020-04-25 出版日期:2020-10-10 发布日期:2020-11-24
通讯作者: 胡成
作者简介:陈平（1964— ）,男,博士,教授,主要从事水泥材料新装备开发、绿色生态建材研究,已发表文章60余篇;E-mail： chenping8383@188.com。
基金资助:
国家重点研发计划(2016YFB0303501);国家自然科学基金(51362007);广西建筑新能源与节能重点实验室开发基金(桂科能19-J-22-3)

Effect of type and concentration of salt solution on synthesis of α-semi-water desulfurization gypsum

Chen Ping^1,^2,³(),Tian Yu³,Hu Cheng^1,^2,³()

1. Guangxi Key Laboratory of New Energy and Building Energy Saving,Guilin University of Technology,Guilin 541004,China
2. Guangxi Engineering and Technology Center for Utilization of Industrial Waste Residue in Building Materials,Guilin University of Technology
3. The State Key Laboratory of Refractories and Metallurgy,Wuhan University of Science and Technology

Received:2020-04-25 Online:2020-10-10 Published:2020-11-24
Contact: Hu Cheng

摘要/Abstract

摘要：

为了解决脱硫石膏的大量堆存对环境造成的潜在危害,同时提高脱硫石膏的附加值,采用常压盐溶液水热法以电厂脱硫石膏为原料探究α-半水石膏的最佳合成工艺,重点研究了盐溶液种类及浓度对α-半水石膏的合成过程、合成产物组成及结构的影响。结果表明：在氯化钙、氯化镁盐溶液中,由于同离子效应和硫酸镁离子对的形成,导致半水石膏的形成过程受阻。较高浓度氯化钾和氯化钠盐溶液可使二水石膏发生转晶,其中氯化钾会致使半水石膏过度脱水生成无水钾石膏,氯化钠盐溶液可以使二水石膏转变为半水石膏并维持较长时间,通过比较得出最佳合成工艺为氯化钠溶液质量分数为15%、体系反应温度为95 ℃、固液质量比为1∶4、搅拌速率为150 r/min、合成时间为3 h,可以制得长径比约为5∶1的六方短柱状α-半水石膏。

关键词: 水热法, 盐溶液种类, 盐溶液浓度, α-半水石膏

Abstract:

In order to solve the potential harm to the environment caused by the large amount of desulfurization gypsum,improve the added value of desulfurization gypsum,the atmospheric salt solution water thermal method was used to explore the optimal synthesis process of α-hemihydrate gypsum with the desulfurization gypsum of power plant as raw material.The effect of salt solution type and concentration on the synthesis process,synthesis product composition and structure of α-semi-water desulfurization gypsum was studied.The results showed that in the CaCl₂ and MgCl₂ salt solutions,the formation process of hemihydrate gypsum was hindered due to the same ion effect and the formation of magnesium sulfate ion pairs.The higher concentration of KCl and NaCl salt solution can transform the dihydrate gypsum,wherein KCl will cause the hemihydrate gypsum to be excessively dehydrated to form anhydrous potassium gypsum.The NaCl salt solution can convert the dihydrate gypsum into hemihydrate gypsum and maintain it for a long time.By comparing the optimal synthesis process was obtained as follows：NaCl solution mass fraction was 15%,system reaction temperature was 95 ℃,mass ratio of solid to water was 1∶4,stirring rate was 150 r/min and synthesis time was 3 h.Under the conditions,hexagonal short columnar α-hemihydrate gypsum with an aspect ratio of about 5∶1 was obtained.

Key words: hydrothermal method, type of salt solution, concentration of salt solution, α-hemihydrate gypsum

中图分类号:

TQ177.373

陈平,田宇,胡成. 盐溶液种类和浓度对α-半水脱硫石膏合成的影响[J]. 无机盐工业, 2020, 52(10): 130-134.

Chen Ping,Tian Yu,Hu Cheng. Effect of type and concentration of salt solution on synthesis of α-semi-water desulfurization gypsum[J]. Inorganic Chemicals Industry, 2020, 52(10): 130-134.

图/表 7

表1

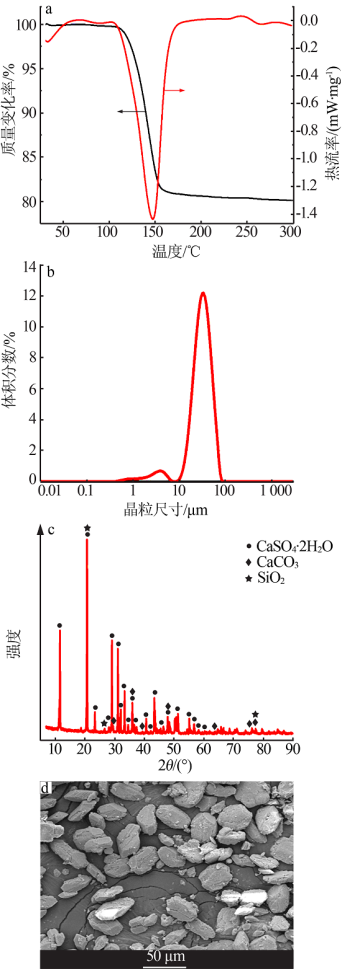

图1

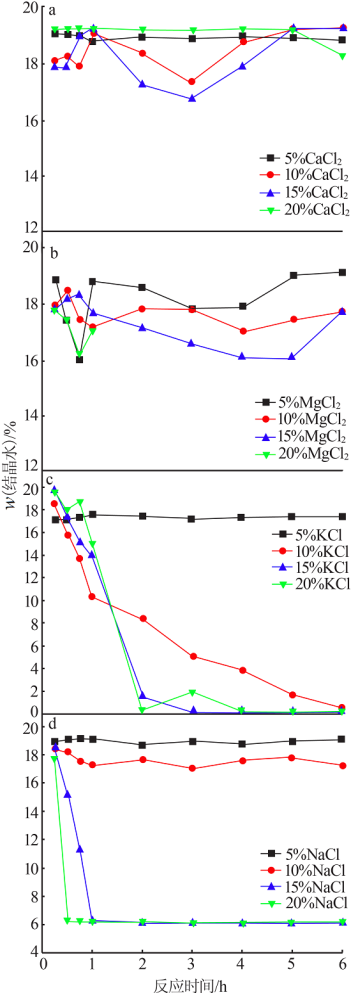

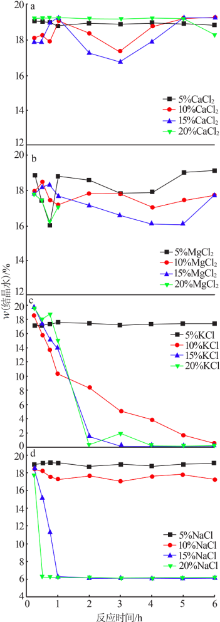

图2

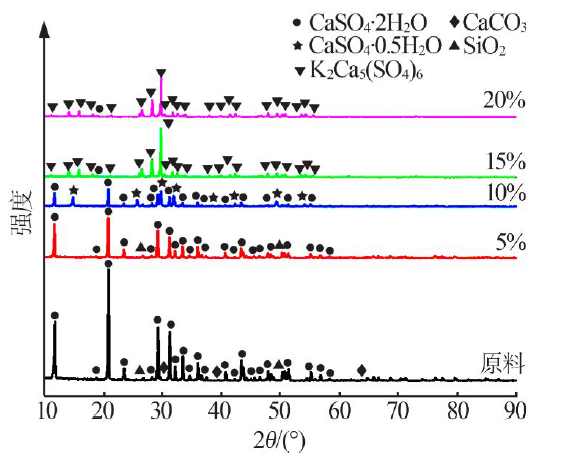

图3

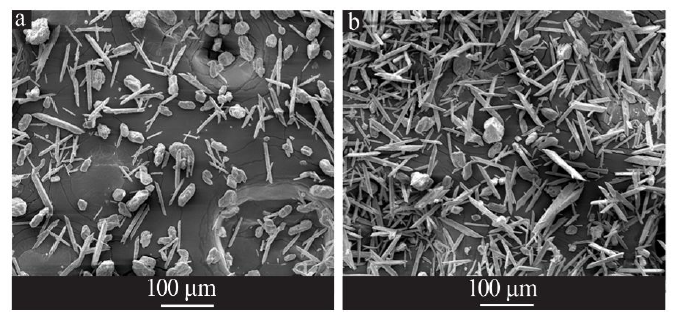

图4

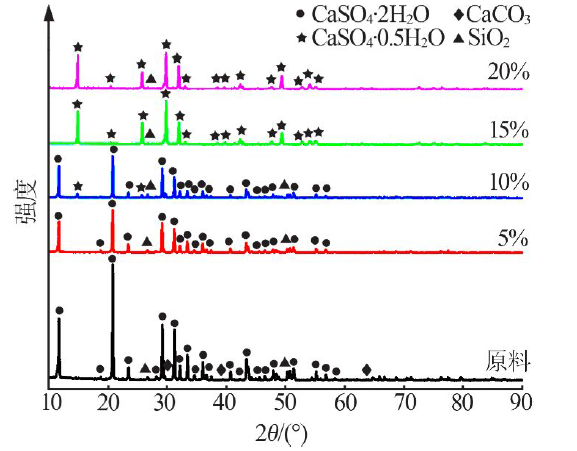

图5

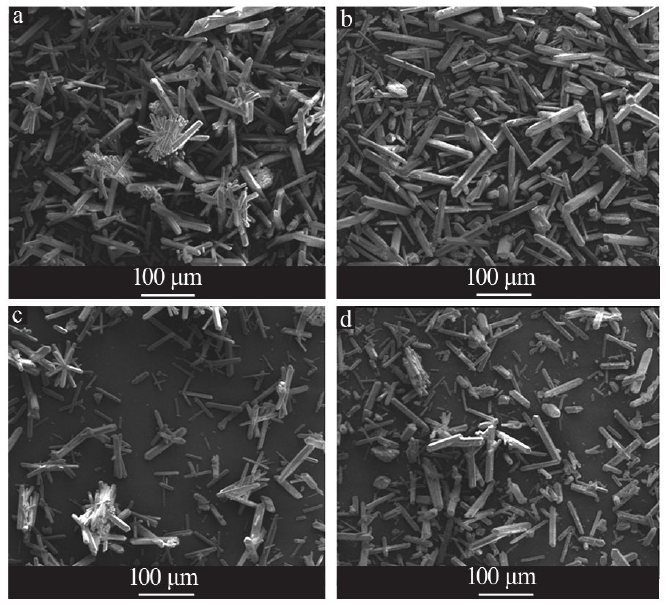

图6

参考文献 20

[1]	张稼祥. 脱硫石膏制备α型高强石膏及其改性研究[D]. 南京:南京工业大学, 2016.
[2]	陈勇, 张毅, 李东旭. 利用脱硫石膏制备α-半水石膏的蒸压制度研究[J]. 硅酸盐通报, 2015,34(5):1241-1245.
[3]	林敏. 水热法α-半水脱硫石膏制备工艺及转晶技术研究[D]. 重庆:重庆大学, 2009.
[4]	陈燕, 岳文海, 董若兰. 石膏建筑材料[M]. 北京: 中国建材工业出版社, 2003:72-73,158-164.
[5]	胡秀丽, 李林晴. 脱硫石膏综合利用[J]. 华北电力技术, 2010,12:42-45.
[6]	岳文海, 王志. α-半水石膏晶形转化剂作用机理的探讨[J]. 武汉工业大学学报, 1996,18(2):1-4.
[7]	锄本峻司, 原尚道, 向山广. Effects of salts on the formation of α-calcium sulfate hemihydrates in aqueous salts solution under the atmospheric pressure[J]. Gypsum & Lime, 1985,199:9-14.
[8]	Wu Xiaoqin, Wu Zhongbiao. Modification of FGD gypsum in hydrothermal mixed salt solution[J]. Journal of Environmental Science, 2006,18(1):170-175.
[9]	吴晓琴, 杨有余, 裘建军. 常压盐溶液法转化脱硫石膏制备α-半水石膏的相变机理[J]. 武汉科技大学学报, 2011,34(1):37-41.
[10]	刘先锋, 舒渝艳, 魏桂芳, 等. 盐溶液浓度对常压水热法制备α-半水脱硫石膏的影响[J]. 科学技术与工程, 2012,12(16):3877-3879.
[11]	赵俊梅, 张金山, 李侠. 脱硫石膏常压盐溶液法制备半水石膏的试验研究[J]. 非金属矿, 2012,35(2):33-35.
[12]	胥桂萍, 童仕唐. 从FGD残渣中制备α型半水石膏结晶机理的研究[J]. 吉林化工学院学报, 2002,19(1):9-12.
[13]	董秀芹, 赵建华, 宋树峰, 等. 脱硫石膏液相法生产α-石膏粉的工业化试验研究[J]. 硫磷设计与粉体工程, 2009(5):8-11.
[14]	姜岩, 李晓鸥, 李东胜, 等. 高强石膏的研究现状[J]. 当代化工, 2014,43(2):216-222.
[15]	何伟, 吴晓琴, 刘芳. 硫酸钙在Ca-Mg-K-Cl-H₂O体系转化过程中溶解度研究[J]. 环境科学与技术, 2010,33(5):35-38.
[16]	王宇斌, 文堪, 王森, 等. 同离子效应对半水硫酸钙形貌的调控机理[J]. 高校化学工程学报, 2018,32(6):1444-1449.
[17]	石征宇, 石大安, 吕孟. 物质溶解度影响因素的调研[J]. 大众科技, 2007,99:102-103.
[18]	汪潇, 金彪, 张小婷, 等. MgSO₄/MgCl₂对脱硫石膏溶解度及其晶须结晶的影响[J]. 河南科技大学学报:自然科学版, 2018,39(2):6-10.
[19]	马宪法, 官宝红. 常压KCl溶液中α-半水石膏的脱水过程[J]. 硅酸盐学报, 2009,37(10):1654-1659.
[20]	吴晓琴, 孔艳萍. K-Ca-Mg-Cl-H₂O体系中硫酸钙结晶介稳区的研究[J]. 环境工程学报, 2011,5(6):1431-1434.

w（CaO）	w（SO₃）	w（SiO₂）	w（CO₂）	w（Fe₂O₃）	w（Al₂O₃）
32.69	42.32	2.66	1.97	1.92	0.72
w（MgO）	w（K₂O）	w（Na₂O）	w（P₂O₅）	w（结晶水）
0.39	0.14	0.032	0.012	18.78

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

盐溶液种类和浓度对α-半水脱硫石膏合成的影响

Effect of type and concentration of salt solution on synthesis of α-semi-water desulfurization gypsum

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 20

相关文章 15

Metrics

本文评价

推荐阅读 10

[1]	李向果,郭淼,姚会敏,吕静. 菱形二氧化铈的水热合成及发光机理研究[J]. 无机盐工业, 2020, 52(6): 30-35.
[2]	郭举,贾双珠. 水热法一步合成磷酸铁锂及其性能研究[J]. 无机盐工业, 2020, 52(6): 36-40.
[3]	刘莹. 铁酸镁光催化剂合成与多种染料降解活性对比研究[J]. 无机盐工业, 2020, 52(11): 103-107.
[4]	黄振旭,何欢欢,贾潘潘,陈体伟,卫世乾. 水热法制备石墨烯及对抗坏血酸电催化性能的研究[J]. 无机盐工业, 2020, 52(11): 29-32.
[5]	王冬华,付新. 不同形貌纳米氧化铁的制备及性能研究[J]. 无机盐工业, 2019, 51(9): 21-23.
[6]	吴瑞峰1，王宏伟2，皮晓媛1. 二硫化钼复合导电碳作为高性能钠离子电池负极材料的研究[J]. 无机盐工业, 2019, 51(7): 28-32.
[7]	郑绍聪1，朱丽苹1，谢刚2，文正娇1. 高纯天然石膏水热法制备硫酸钙晶须研究[J]. 无机盐工业, 2019, 51(7): 39-42.
[8]	赵宇,张硕嘉,徐冰,于越,孙小卉. 锌基复合电极原位水热合成和电化学性能研究[J]. 无机盐工业, 2019, 51(6): 21-24.
[9]	吕品,施春辉,李伟,仲剑初. 镁铝水滑石的水热合成及表征[J]. 无机盐工业, 2019, 51(6): 29-33.
[10]	毛琪琪,刘传鑫,董文娟,张熙曼,陈红余,吴素文. 羟基磷酸铁铵的制备与表征[J]. 无机盐工业, 2019, 51(5): 53-56.
[11]	李芯1，袁波2，易美桂1. 水热法脱除碳酸锂中微量硫杂质的研究[J]. 无机盐工业, 2019, 51(11): 28-30.
[12]	田喜强, 赵东江, 马松艳, 迟彩霞, 董艳萍, 田军, 乔秀丽. NiCo2S4化合物对氧还原的电催化性能[J]. 无机盐工业, 2016, 48(8): 74-.
[13]	李晓云, 于海斌, 孙彦民, 李世鹏, 曾贤君, 隋云乐, 周鹏. 无机铝盐辅助活性氧化铝水热合成拟薄水铝石[J]. 无机盐工业, 2016, 48(6): 35-.
[14]	许雪棠, 苏海艳, 余柳慧, 梁燕燕, 陈坤, 王凡. Eu掺杂BiVO4微纳米材料的制备及其光催化性能[J]. 无机盐工业, 2016, 48(5): 61-.
[15]	丁田田, 冯丽娟, 杨文超, 陈晓威. 硼酸镁晶须的可控合成及表征[J]. 无机盐工业, 2016, 48(4): 45-.

首 页

盐溶液种类和浓度对α-半水脱硫石膏合成的影响

Effect of type and concentration of salt solution on synthesis of α-semi-water desulfurization gypsum

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
