不同形貌纳米氧化铁的制备及性能研究

doi:10.11962/1006-4990.2018-0596

摘要/Abstract

摘要：

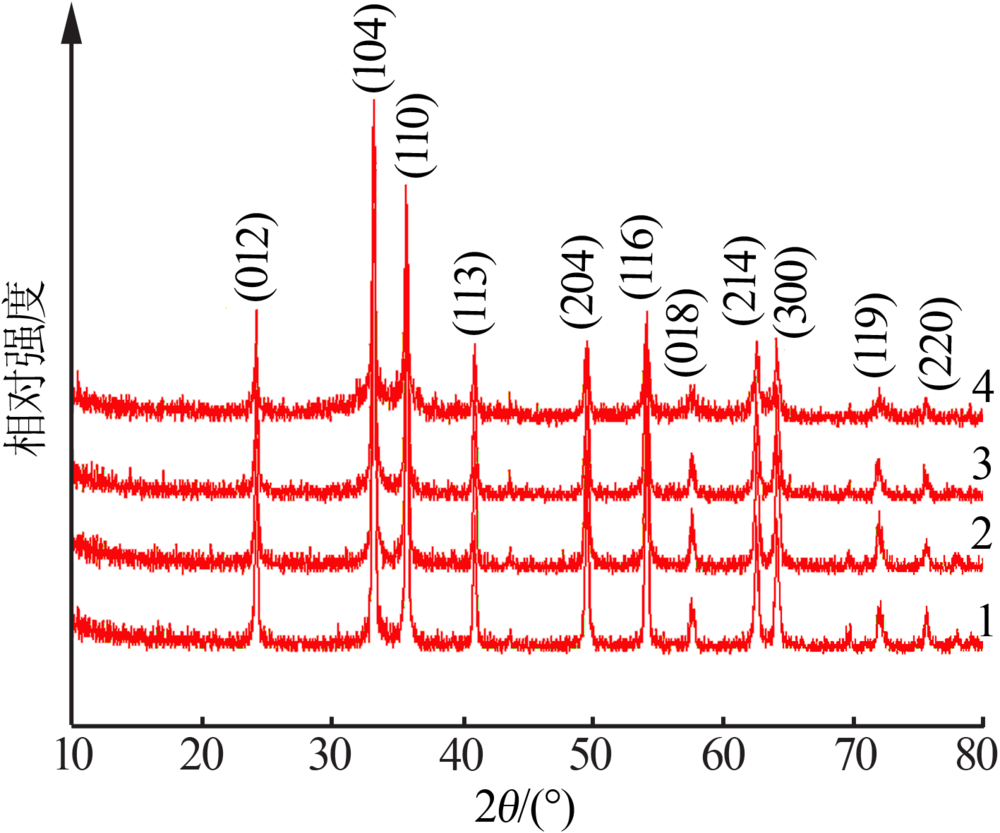

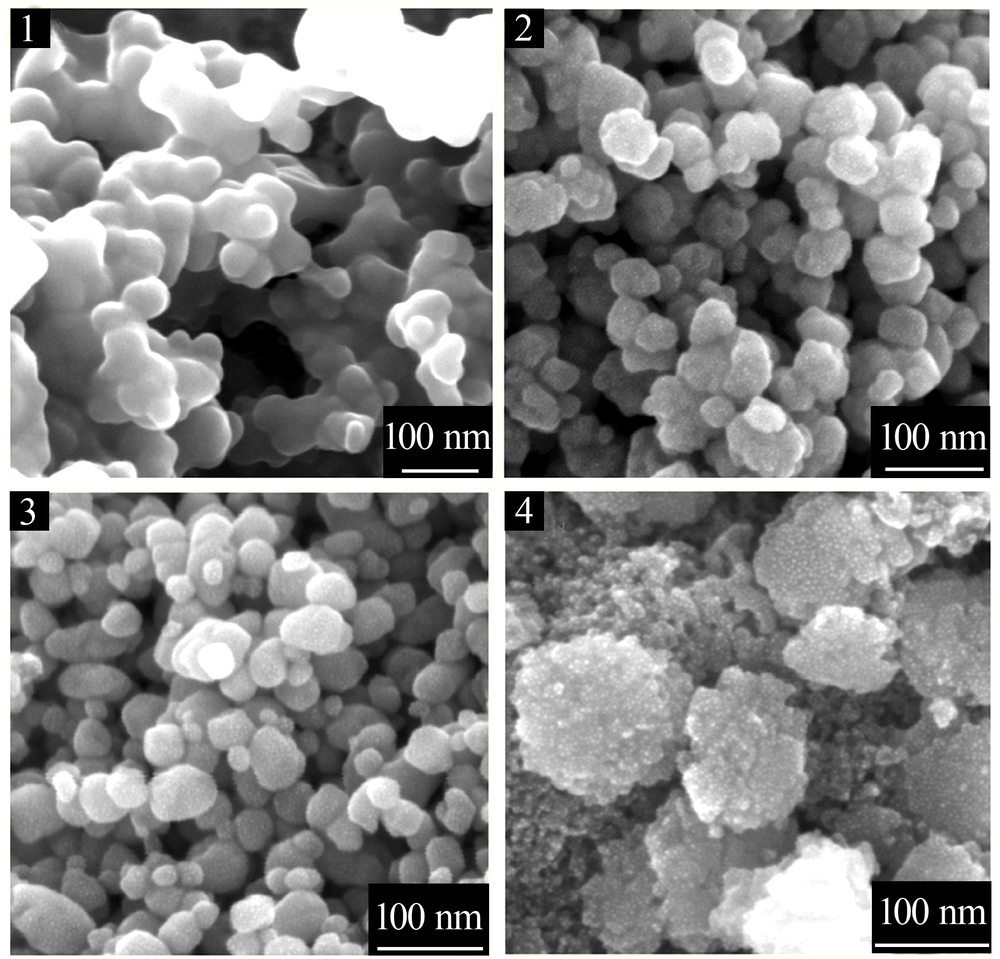

以九水合硝酸铁为铁源,分别以水和N,N-二甲基甲酰胺（DMF）为溶剂,分别以十六烷基三甲基溴化铵（CTAB）和十二烷基苯磺酸钠（SDBS）为表面活性剂,采用水热法合成了α-氧化铁。用X射线衍射仪（XRD）、扫描电子显微镜（SEM）和荧光光谱仪（PL）对氧化铁样品进行了表征和分析。结果表明:在不同溶剂与不同表面活性剂的作用下,可以制备出尺寸不一致、形貌不同的纳米氧化铁材料。由于纳米氧化铁的尺寸和形貌不同,导致其光致发光发射峰的强度不同,发射峰的位置产生了明显的红移和蓝移。

关键词: α-氧化铁, 水热法, N,N-二甲基甲酰胺, 十六烷基三甲基溴化铵, 十二烷基苯磺酸钠

Abstract:

The α-Fe₂O₃ were prepared by hydrothermal method,in which ferric nitrate hexahydrate as iron source,water and N,N-dimethylformamide（DMF） as solvents,and cetyldimethy-lammonium bromide（CTAB） and sodium dodecyl benzene sulfonate（SDBS） as surfactants,respectively.The as-prepared products were characterized and analyzed by X-ray diffraction （XRD）,fluorescent spectrometry（PL） and scanning electron microscope（SEM）.Results showed that the iron oxide nano- materials had different sizes and different morphologies under the action of different solvents and surfactants.The intensity of the photoluminescence emission peak was different,and the position of the emission peak was obviously red-shifted and blue-shifted,which were mainly attributed to the different sizes and different morphologies of the iron oxide nanomaterials.

Key words: α-Fe₂O₃, hydrothermal method, N,N-dimethylformamide, CTAB, SDBS

中图分类号:

TQ138.11

王冬华,付新. 不同形貌纳米氧化铁的制备及性能研究[J]. 无机盐工业, 2019, 51(9): 21-23.

Wang Donghua,Fu Xin. Preparation and properties of iron oxide nanomaterials with different morphologies[J]. Inorganic Chemicals Industry, 2019, 51(9): 21-23.

图/表 4

参考文献 15

[1]	赖雅文 . 纳米氧化铁的制备方法及其在涂料中的应用探讨[J]. 中国涂料, 2017,32(3):72-76.
[2]	鲁秀国, 黄林长, 杨凌焱 , 等. 纳米氧化铁制备方法的研究进展[J]. 应用化工, 2017,46(4):741-743.
[3]	伍媛婷, 王秀峰, 李二元 , 等. 纳米氧化铁粉体的溶胶-凝胶法制备[J]. 压电与声光, 2010,32(5):827-829.
[4]	徐锁平, 朱广军 . 超声波-均匀沉淀法制备纳米氧化铁[J]. 涂料工业, 2005,35(2):31-33.
[5]	Xiao L, Schroeder M, Kluge S , et al. Direct self-assembly of Fe₂O₃/reduced graphene oxide nanocomposite for high-performance lithi-um-ion batteries[J]. Journal of Materials Chemistry A, 2015,3(21):11566-11574.
[6]	翟明明, 杨继庆, 李维娜 , 等. 三种纳米Fe₂O₃的制备方法研究[J]. 中国医学物理学杂志, 2013,30(1):3936-3938.
[7]	李杰, 李焕莲 . α-Fe₂O₃纳米材料的合成及其在光催化中的应用[J]. 景德镇学院学报, 2015,30(6):29-31.
[8]	杜庆波 . 氧化铁纳米材料的制备、表征及磁性研究[J]. 硅酸盐通报, 2016,35(9):2922-2924.
[9]	陆希峰, 朱玲玲, 满杰 , 等. α-氧化铁纳米花的合成、表征与气敏性能研究[J]. 无机盐工业, 2017,49(9):35-37.
[10]	Hao S L, Wang X, Cui Y F , et al. Investigation on the agglomerate mechanism and controlling method in nano-particle powder preparation[J]. Journal of Synthetic Crystals, 2006,35(2):342-346.
[11]	魏玮 . 3H-1,2-二氢-1-吡咯里嗪酮衍生物的合成[D]. 天津:天津科技大学, 2009.
[12]	贺翠翠, 赵宁宁, 刘健冰 , 等. 纳米氧化铁的合成及对NTO热分解性能的影响[J]. 火炸药学报, 2013,36(5):29-34.
[13]	王天顺, 董晟全, 梁艳峰 , 等. 超声化学法制备纳米氧化铁粉体[J]. 化工新型材料, 2013,41(1):34-36.
[14]	Yang S K, Kiraly B, Wang W Y , et al. Fabrication and characteriza- tion of beaded SiC quantum rings with anomalous red spectral shift[J]. Advanced Materials, 2012,24(41):5598-5603.
[15]	Li H J, He Z B, Chu Y H , et al. Large-scale synjournal,growth mech-anism,and photoluminescence of 3C-SiC nanobelts[J]. Materials Letters, 2013,109(1):275-278.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
