氯化铵结晶过程实验研究

doi:10.11962/1006-4990.2019-0306

摘要/Abstract

摘要：

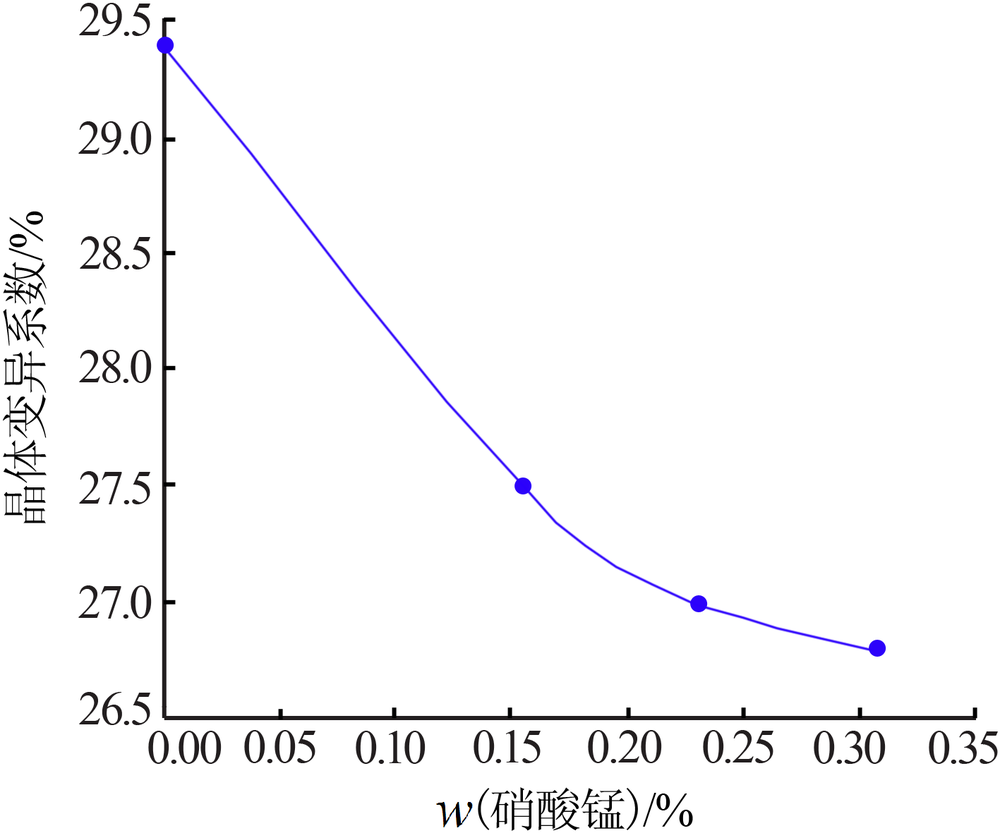

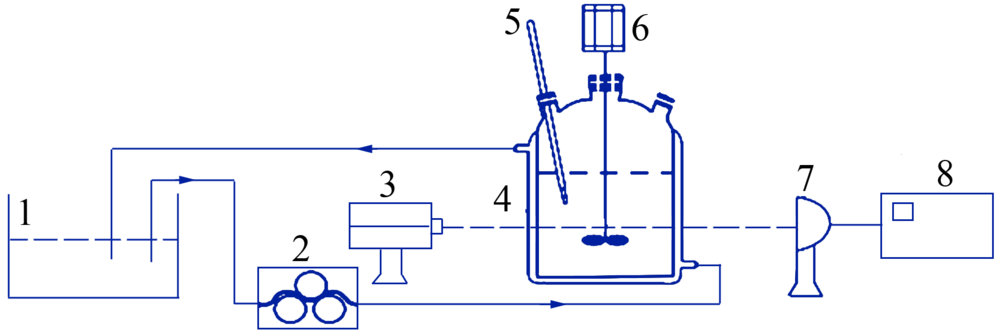

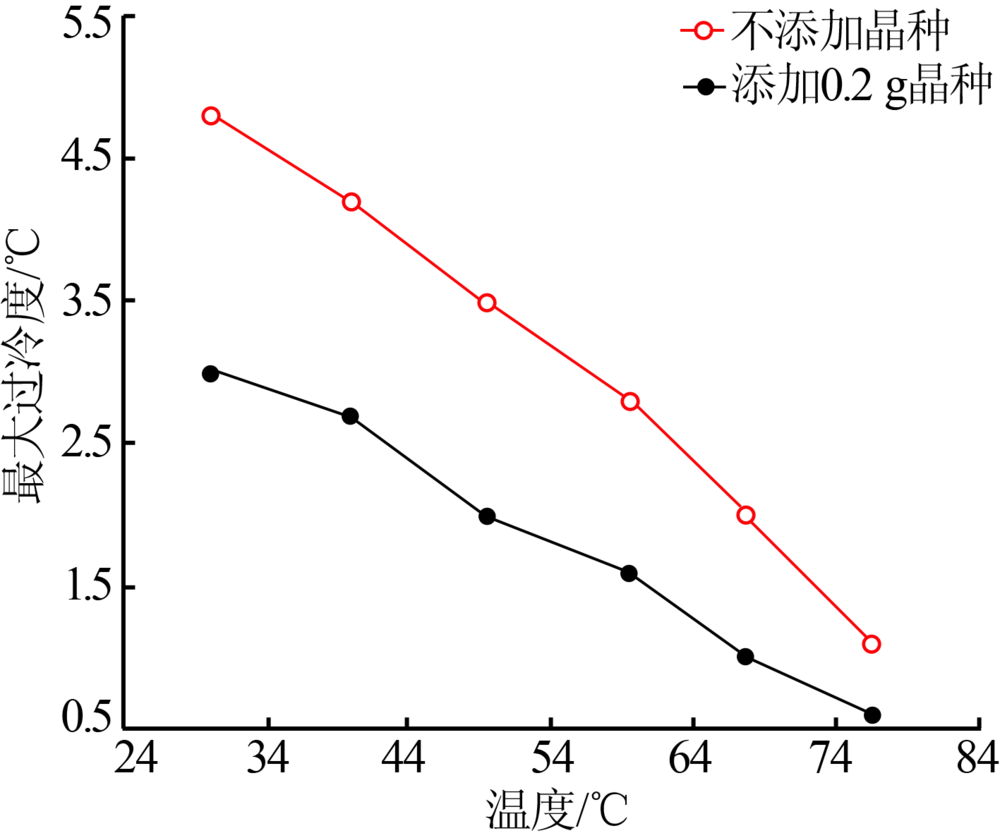

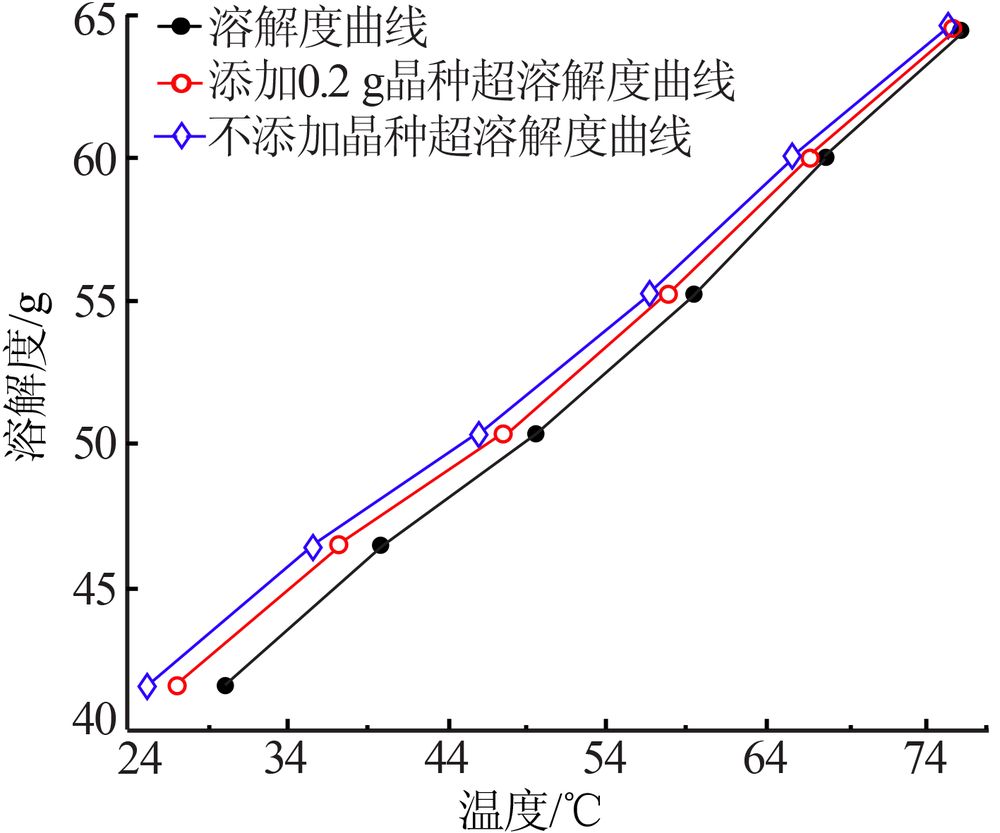

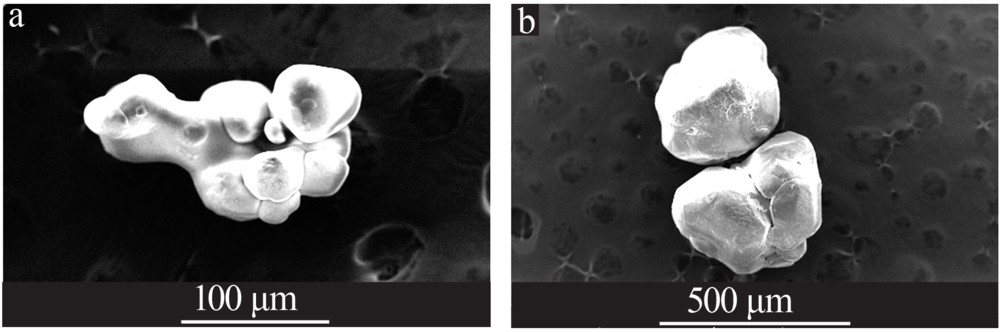

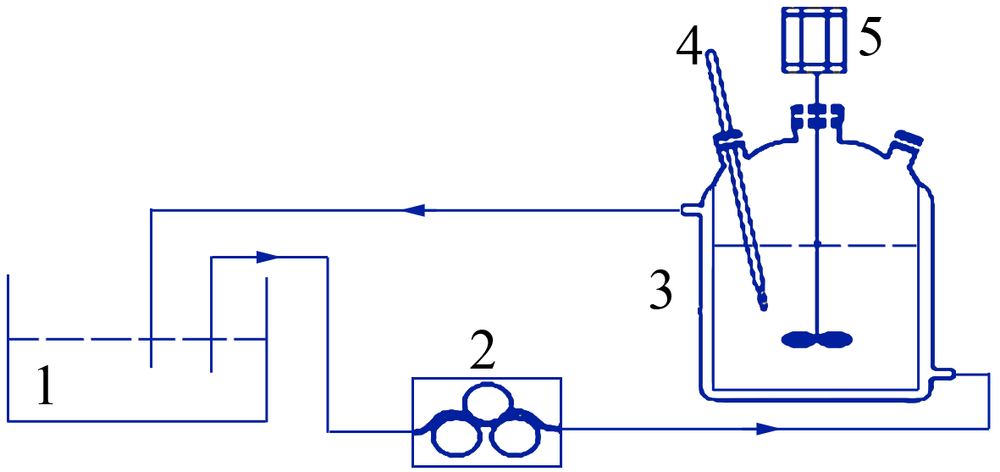

在混合悬浮结晶器中研究了氯化铵结晶热力学和动力学特性。以硝酸锰为添加剂,配制了质量分数为0.23%的硝酸锰水溶液,测定了氯化铵在该溶液中的溶解度及超溶解度。研究了硝酸锰对氯化铵晶体粒度分布的影响,得到了晶体变异系数。考察了过饱和度对氯化铵结晶线性生长速率和成核速率的影响,得到了成核-生长动力学方程。结果表明：介稳区宽度随温度升高而减小;添加晶种,介稳区宽度变窄。随硝酸锰溶液浓度增大,晶体变异系数逐渐降低并趋于平缓。当硝酸锰的质量分数逐渐增大到0.307%时,晶体变异系数几乎不再降低。线性生长速率和成核速率随溶液过饱和度的增大而增加,得到的动力学方程与实验数据吻合较好,有一定的工业参考价值。

关键词: 氯化铵, 结晶, 热力学, 动力学, 硝酸锰

Abstract:

The thermodynamic and kinetic properties of ammonium chloride crystallization were investigated in a hybrid sus-pension crystallizer.A manganese nitrate aqueous solution with a mass fraction of 0.23% was prepared by using manganese nitrate as an additive,and the solubility and supersolubility of ammonium chloride in the solution were determined.The effect of manganese nitrate on the particle size distribution of ammonium chloride crystal was studied and the coefficient of variation of crystal was obtained.The effects of supersaturation on the linear growth rate and nucleation rate of ammonium chloride crystal were investigated,and the nucleation-growth kinetics equation was obtained.The results showed that the width of the metastable zone decreased with increasing temperature,and seed crystals were added,and the width of the metastable zone was narrowed.As the concentration of the manganese nitrate solution increased,the coefficient of variation of the crystal grad-ually decreased and tended to be gentle.When the concentration of manganese nitrate was gradually increased to 0.307%,the coefficient of variation of the crystal was hardly reduced.The linear growth rate and nucleation rate increased with the increase of solution supersaturation.The obtained kinetic equation agrees well with the experimental data and has certain industrial reference value.

Key words: ammonium chloride, crystallization, thermodynamics, kinetics, manganese nitrate

中图分类号:

TQ113.72

王浩浩,笪涛,叶世超. 氯化铵结晶过程实验研究[J]. 无机盐工业, 2020, 52(4): 49-52.

Wang Haohao,Da Tao,Ye Shichao. Experimental study on crystallization process of ammonium chloride[J]. Inorganic Chemicals Industry, 2020, 52(4): 49-52.

图/表 9

图1

图2

图3

图4

图5

图6

表1

图7

图8

参考文献 8

[1]	宫海燕, 李彩虹, 王佩佩 , 等. 杂质对溶液结晶过程影响的研究进展[J]. 化学与生物工程, 2010,27(3):9-12.
[2]	杨玉 . 氯化铵蒸发—冷却结晶过程研究[D]. 天津:天津大学, 2008.
[3]	陈侠, 郑伟峰, 徐璐 , 等. 复分解法氯化铵生产中冷却结晶过程研究[J]. 无机盐工业, 2016,48(4):35-37,41.
[4]	韩佳宾, 王静康 . 咖啡因在水和乙醇中介稳区的测定[J]. 天津大学学报, 2003,36(6):765-768.
[5]	Hao H X, Wang J K, Wang Y L . Solubility of dexamethasone sodium phosphate in different solvents[J]. Journal of Chemical & Engineer-ing Data, 2004,49(6):1697-1698.
[6]	彭思瑶, 施云海 . 硫酸铵介稳区宽度的研究及成核动力学计算[J]. 无机盐工业, 2018,50(1):41-45.
[7]	丁绪淮, 谈遒 . 工业结晶[M]. 北京: 化学工业出版社, 1985.
[8]	段兰娟, 叶世超, 张建华 , 等. 旋流流化床中五水硫酸铜结晶生长动力学研究[J]. 无机盐工业, 2018,50(8):38-40.

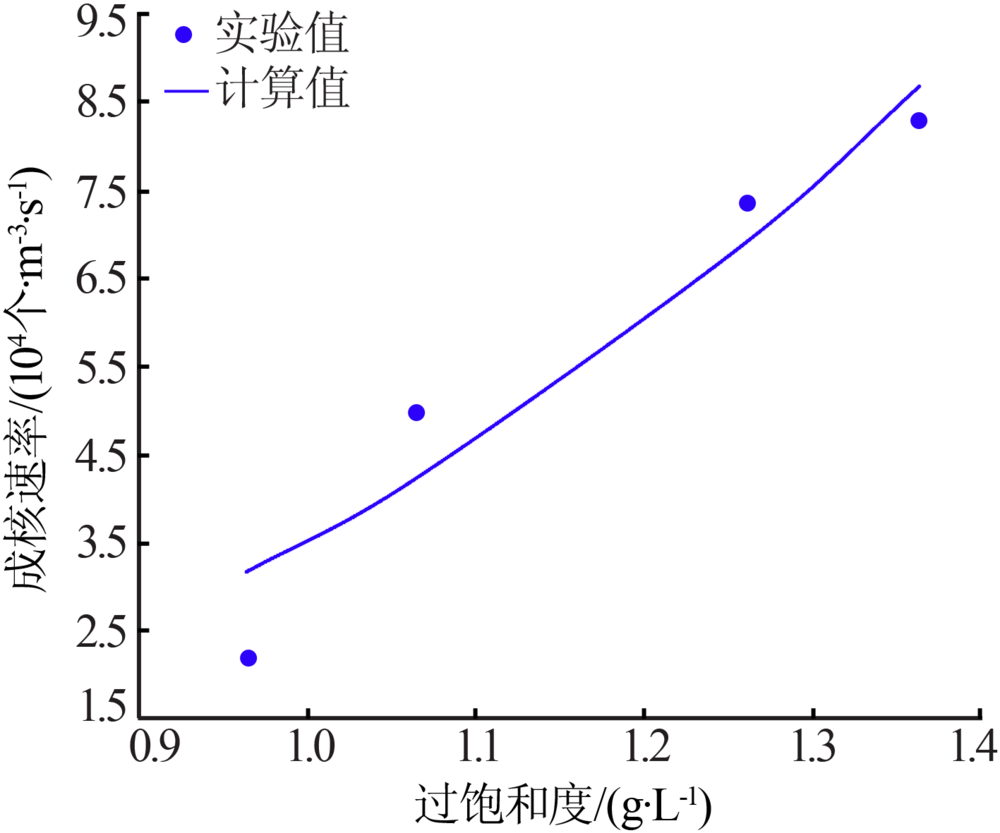

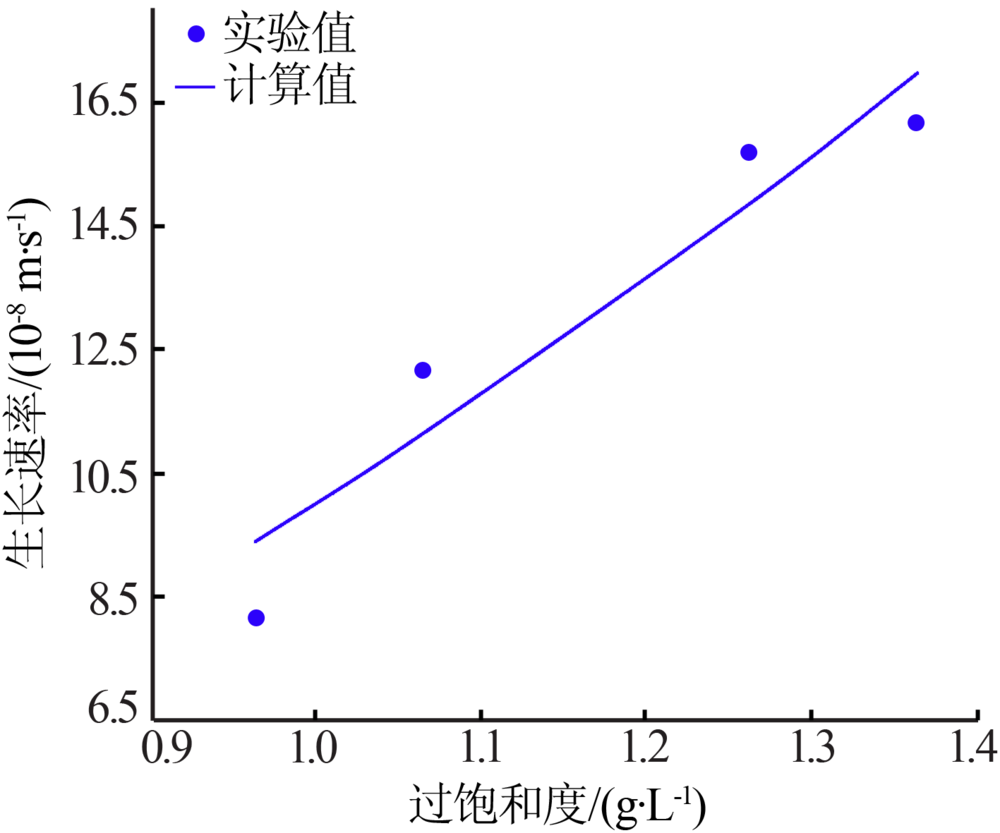

过饱和度 ΔC/（g·L^-1）	线性生长速率 G/（m·s^-1）	二次成核速率 B/（个·m^-3·s^-1）	晶核粒数密度 n⁰/（个·m^-1·m^-3）
0.96	8.12×10^-8	2.14×10⁴	2.64×10¹¹
1.06	1.22×10^-7	5.02×10⁴	4.11×10¹¹
1.26	1.57×10^-7	7.42×10⁴	4.70×10¹¹
1.36	1.61×10^-7	8.26×10⁴	5.22×10¹¹

[1]	曹维文,李军,陈明,余音容,廖晓婷. 磷酸氢钙结晶聚结过程及主要影响杂质的探究[J]. 无机盐工业, 2021, 53(1): 50-53.
[2]	刘珏欣,郑承刚,叶世超. 磷酸二氢钾结晶热力学数据的测定及应用研究[J]. 无机盐工业, 2021, 53(1): 62-64.
[3]	陈默,沙作良. 用“冷分解-筛分法”生产氯化钾的新工艺研究[J]. 无机盐工业, 2021, 53(1): 65-67.
[4]	杨晓红,薛希仕,张露露,常军. 电解锰渣盐酸浸取钙的动力学研究[J]. 无机盐工业, 2021, 53(1): 82-86.
[5]	刘元会,唐晓娜,谢蕾,姜小鹏,张云波. 熟石膏陈化过程的研究进展[J]. 无机盐工业, 2020, 52(9): 15-20.
[6]	马浴铭. 碳酸钠溶液结晶抑制剂的制备与应用[J]. 无机盐工业, 2020, 52(8): 63-65.
[7]	王国平,徐旭辉,李刚,仇旭辉,刘政委. 氯化铵蒸发器结垢成分鉴别及原因分析[J]. 无机盐工业, 2020, 52(8): 81-83.
[8]	王彦霞,程文婷,方莉,程芳琴. MgCO₃·3H₂O晶须的制备及其生长机制的研究[J]. 无机盐工业, 2020, 52(5): 22-26.
[9]	苏磊,张海军,汪瑾,于雪峰,董昌吉,孙泽,宋兴福,于建国. 反应萃取法制备熔盐级硝酸钾工艺探讨[J]. 无机盐工业, 2020, 52(5): 35-39.
[10]	廖晓婷,李军,陈明. 磷酸脲母液制备工业级磷酸二氢铵工艺研究[J]. 无机盐工业, 2020, 52(4): 79-83.
[11]	尹海蛟,夏君君,全晓宇,彭涛,唐昊. 钛液机械闪蒸降温结晶技术夏季运行特性研究[J]. 无机盐工业, 2020, 52(4): 93-95.
[12]	韩涛,何燕彬,黄帅鹏. 氢氧化锂连续冷冻结晶脱硝生产工艺与设备介绍[J]. 无机盐工业, 2020, 52(3): 98-100.
[13]	钞晓光,王宏宾,曹坤,戴崟,松丽涛,邹萍,贾敏,高桂梅. 粉煤灰酸法提取氧化铝蒸发母液回收氯化铝工艺研究[J]. 无机盐工业, 2020, 52(12): 64-68.
[14]	朱慧霞,张婷,韩琮,孙丽娜,李玲. 钾长石负载二氧化锰对Ni ²⁺的吸附性能研究[J]. 无机盐工业, 2020, 52(1): 44-48.
[15]	周振君,张皓,罗伟华,许培俊,丛培良. 水热离子交换时间对铯离子改型白榴石的影响[J]. 无机盐工业, 2019, 51(9): 17-20.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
