钾长石负载二氧化锰对Ni 2+的吸附性能研究

doi:10.11962/1006-4990.2019-0115

摘要/Abstract

摘要：

以钾长石为原料,在其表面负载二氧化锰以合成二氧化锰/钾长石复合吸附材料（MnO₂/Kfs）。通过静态吸附实验考察了不同影响因素对Ni ²⁺吸附性能的影响,并对吸附过程中吸附等温特性、吸附动力学和吸附热力学进行了研究。结果表明,溶液初始pH、MnO₂/Kfs添加量、吸附时间和温度的增加均有利于MnO₂/Kfs对Ni ²⁺的吸附;在20 mL初始质量浓度为100 mg/L的Ni ²⁺溶液中,MnO₂/Kfs添加量为0.20 g、初始pH为6、298 K下吸附10 h时,MnO₂/Kfs对Ni ²⁺的吸附率达到90.68%。吸附过程符合准二级动力学模型和Langmuir等温模型,表明MnO₂/Kfs对Ni ²⁺的吸附是以化学吸附为主的单分子层吸附;温度为298、308、318 K时,其理论最大吸附量分别为14.217、22.114、27.218 mg/g。吸附热力学结果表明,吸附是一个自发吸热熵增的过程。MnO₂/Kfs重复使用4次对Ni ²⁺仍有较高的吸附率,再生性能良好。

关键词: 钾长石, 负载, Ni ²⁺, 吸附动力学, 吸附热力学

Abstract:

With K-feldspar as raw material,MnO₂ was loaded on the surface of K-feldspar to prepare the composite adsorption material of MnO₂/Kfs.The influence of different factors on the adsorption performance of this composite material was studied by static adsorption test,and the adsorption isotherm properties,adsorption kinetics,and adsorption thermodynamic were also researched.Results showed that the increase of initial pH,MnO₂/Kfs dosage,adsorption time and temperature were all benefit for the adsorption of MnO₂/Kfs on Ni ²⁺.With the MnO₂/Kfs dosage of 0.20 g,initial pH of 6,temperature of 298 K and adsorption time of 10 h,the adsorption rate of MnO₂/Kfs on Ni ²⁺ reached 90.68% in 20 mL Ni ²⁺ solution with the initial mass concentration of 100 mg/L.The adsorption process fitted with the pseudo-second-order kinetics model and Langmuir adsorption isotherm model respectively.Above results indicated that the adsorption of MnO₂/Kfs on Ni ²⁺ belongs to monolayer chemisorptions.The theoretical maximum adsorption capacities of the MnO₂/Kfs are 14.217,22.114,27.218 mg/g when the temperature are 298,308,318 K respectively.The adsorption thermodynamic results indicated that this adsorption process is a spontaneous,endothermic and entropy increasing process.After reused for 4 times,MnO₂/Kfs still had high adsorption rate for Ni ²⁺ and good regeneration performance.

Key words: K-feldspar, loading, Ni ²⁺, adsorption kinetics, adsorption thermodynamic

中图分类号:

TQ137.12

朱慧霞,张婷,韩琮,孙丽娜,李玲. 钾长石负载二氧化锰对Ni ²⁺的吸附性能研究[J]. 无机盐工业, 2020, 52(1): 44-48.

Zhu Huixia,Zhang Ting,Han Cong,Sun Lina,Li Ling. Study on adsorption performance of K-feldspar loaded MnO₂ for Ni ²⁺[J]. Inorganic Chemicals Industry, 2020, 52(1): 44-48.

图/表 10

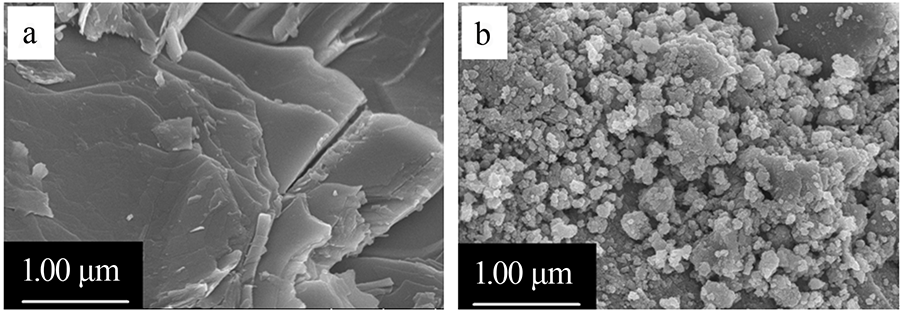

图1

表1

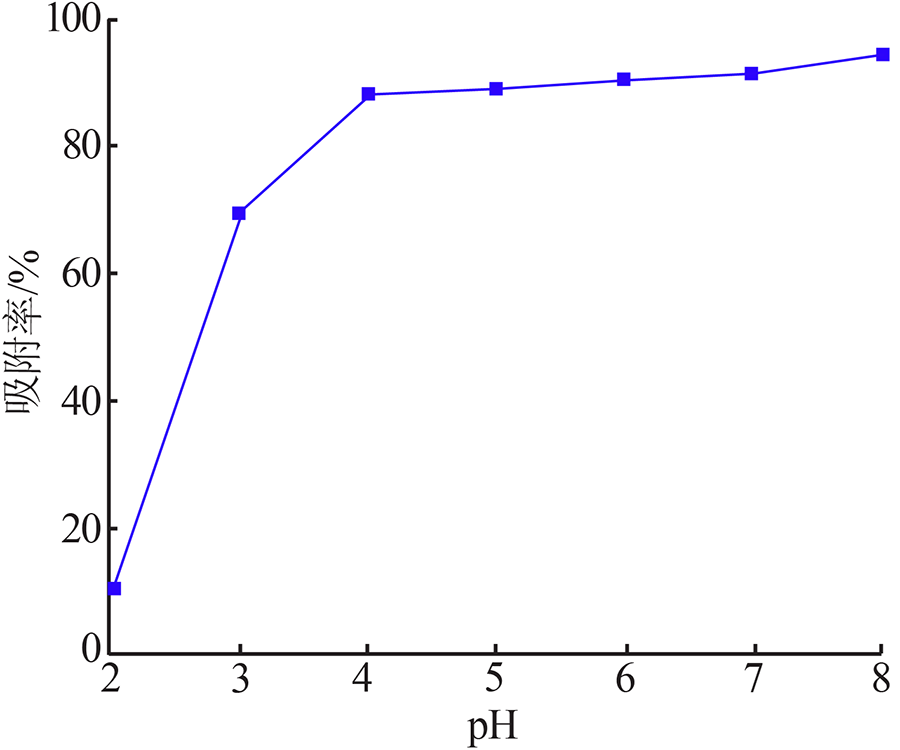

图2

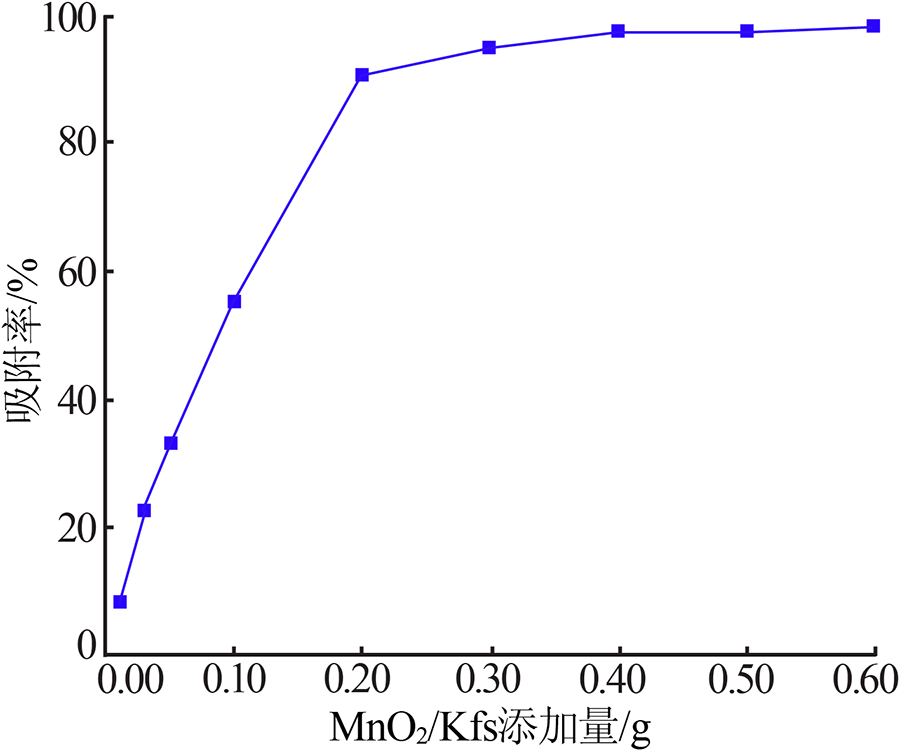

图3

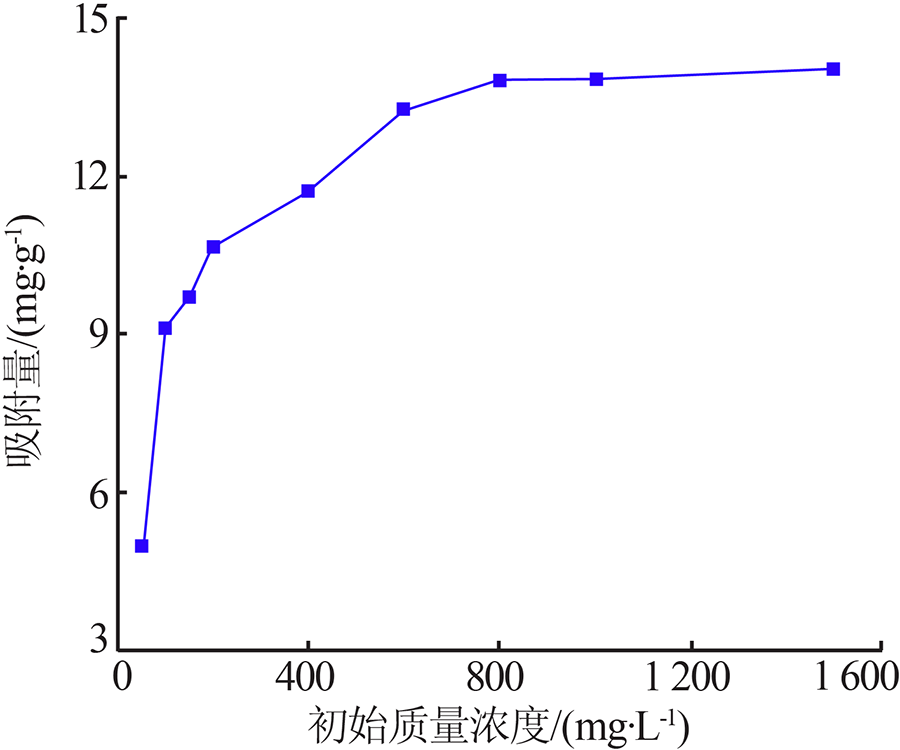

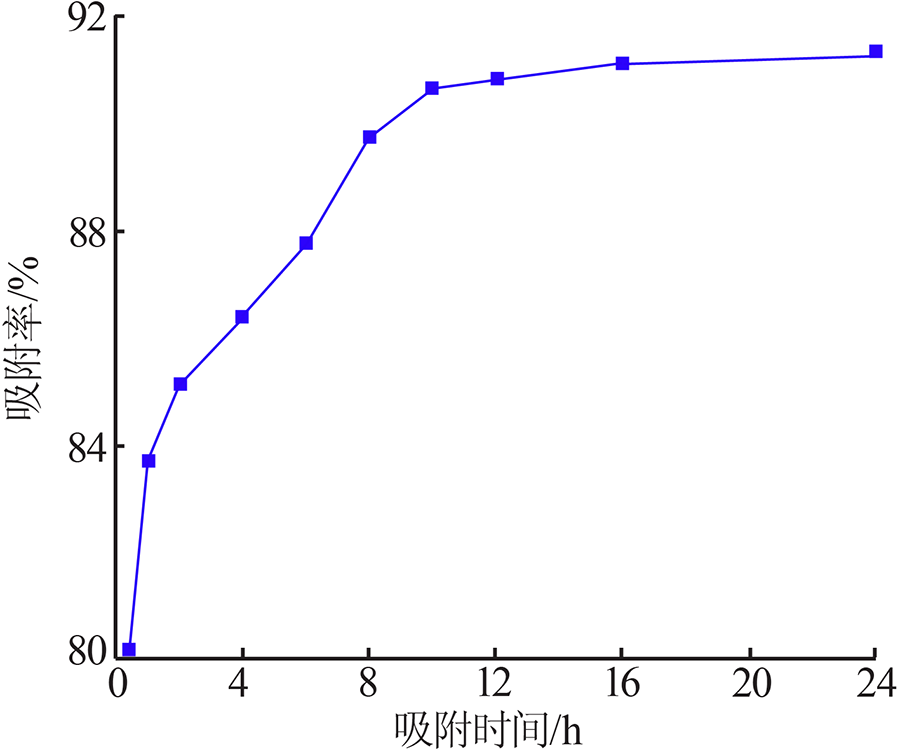

图4

图5

表2

表3

表4

表5

参考文献 19

[1]	钱程, 张卫民 . 纳米HAP复合型材料吸附水中镍离子性能[J]. 无机盐工业, 2019,51(2):45-49.
[2]	Ahmaruzzaman M . Industrial wastes as low-cost potential adsorbents for the treatment of wastewater laden with heavy metals[J]. Advanes in Colloid and Interface Science, 2011,166(1):36-59.
[3]	韦友欢, 黄秋蝉, 苏秀芳 . 镍对人体健康的危害效应及其机理研究[J]. 环境科学与管理, 2008(9):45-48.
[4]	Runtti H, Tuomikoski S, Kangas T , et al. Chemically activated carbon residue from biomass gasification as a sorbent for iron(Ⅱ),copper(Ⅱ) and nickel(Ⅱ) ions[J]. Jounal of Water Process Engineering, 2014,4:12-24.
[5]	石太宏, 贾世国, 陈颖 , 等. 改性天然矿物吸附废水中重金属离子的研究进展[J]. 水处理技术, 2009,35(4):18-23.
[6]	Gómez del Río J A, Morando P J, Cicerone D S . Natural materials for treatment of industrial effluents:comparative study of the retention of Cd,Zn and Co by calcite and hydroxyapatite.Part I:batch experiments[J]. Journal of Environmental Management, 2004,71(2):169-177.
[7]	Hui K S, Chao C Y H, Kot S C . Removal of mixed heavy metal ions in wastewater by zeolite 4A and residual products from recycled coal fly ash[J]. Journal of Hazardous Materials, 2005,127(1/2/3):89-101.
[8]	鲁安怀 . 无机界矿物天然自净化功能之矿物超微孔道效应[J]. 岩石矿物学杂志, 2005,24(6):503-510.
[9]	祝凌艳, 林加华, 张子种 . 5种天然矿物修复铅污染沉积物的实验研究[J]. 环境科学与技术, 2010,33(4):1-5.
[10]	Su Q, Pan B C, Wan S L , et al. Use of hydrous manganese dioxide as a potential sorbent for selective removal of lead,cadmium,and zina ions from water[J]. Journal of Colloid And Interface Science, 2010,349(2):607-612.
[11]	史丹丹, 许乃才 . 纳米二氧化锰的低温水热制备及其吸附性能[J]. 无机盐工业, 2015,47(10):65-68.
[12]	鲁雪梅, 熊鹰, 张广之 , 等. 锰氧化物-阳离子交换树脂复合材料的制备及其对水中重金属的吸附性能[J]. 环境化学, 2012,31(10):1580-1589.
[13]	Alshameri A, Yan C, Al-Ani Y , et al. An investigation into the adsorption removal of ammonium by salt activated Chinese(Hulaodu)natural zeolite:Kinetics,isotherms,and thermodynamics[J]. Journal of the Taiw an Institute of Chemical Engineers, 2014,45(2):554-564.
[14]	Padmayathy V . Biosorption of nickel(Ⅱ) ions by baker′s yeast:Kinetic thermodynamic and desorption studies[J]. Bioresource Technology, 2008,99:3100-3109.
[15]	Demir H, Top A, Balköse D . Dye adsorption behavior of Luffa cylindrica fibers[J]. Journal of Hazardous Materials, 2008,153(1/2):389-394.
[16]	Ijagbemi C O, Baek M H, Kim D S . Adsorptive performance of uncalcined sodium exchanged and acid modified montmorillonite for Ni ²+ removal:equilibrium,kinetics,thermodynamics and regeneration studies [J]. Journal of Hazardous Materials, 2010,174(1/2/3):746-755.
[17]	李琛, 夏强, 曹阳 , 等. 盐酸改性海泡石对含Ni ²+废水处理效果研究 [J]. 电镀与精饰, 2015,37(3):36-41.
[18]	徐曼, 张婷, 朱慧霞 , 等. 钾长石负载羟基磷灰石对水中Ni ²+的吸附性能 [J]. 工业安全与环保, 2019,45(2):73-77.
[19]	林少华, 陈莉, 陈忠钰 . 颗粒化凹凸棒土对Ni(Ⅱ)的吸附特性研究[J]. 应用化工, 2017,46(5):935-939.

样品	比表面积/（m²·g^-1）	总孔体积/（cm³·g^-1）	平均孔径/nm
Kfs	3.480	0.009	10.458
MnO₂/Kfs	86.376	0.129	5.973

实验值	准一级动力学			准二级动力学
q_e/ （mg·g^-1）	q_e/ （mg·g^-1）	K₁/ h^-1	R²	q_e/ （mg·g^-1）	K₂/ （g·mg^-1·h^-1）	R²
9.159	4.325	0.501	0.806	9.219	0.638	0.999

温度/ K	Langmuir等温模型				Freundlich等温模型
温度/ K	q_m/ （mg·g^-1）	b/ （L·mg^-1）	R²	R_L	K_f / （mg·g^-1）	n	R²
298	14.217	0.043	0.998	0.623~0.823	6.824	9.692	0.983
308	22.114	0.032	0.997	0.586~0.861	10.340	10.848	0.910
318	27.218	0.023	0.992	0.638~0.907	11.109	9.612	0.893

ΔH/ （kJ·mol^-1）	ΔS/ （J·mol^-1·K^-1）	ΔG/（kJ·mol^-1）
ΔH/ （kJ·mol^-1）	ΔS/ （J·mol^-1·K^-1）	298 K	308 K	318 K
51.025	190.238	-5.666	-7.568	-9.471

矿物吸附材料	q_m /（mg·g^-1）（298K）	矿物吸附材料	q_m/（mg·g^-1）（298K）
钠化蒙脱土^[16]	10.650	负载 HAP改性钾长石^[18]	17.630
盐酸改性海泡石^[17]	2.360	颗粒化凹凸棒土^[19]	5.328
负载HAP改性石英砂^[1]	0.153	MnO₂/Kfs	14.217

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

钾长石负载二氧化锰对Ni ²⁺的吸附性能研究

Study on adsorption performance of K-feldspar loaded MnO₂ for Ni ²⁺

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 19

相关文章 14

Metrics

本文评价

推荐阅读 10

[1]	张婷,朱慧霞,韩琮,孙丽娜,李玲. 碳羟基磷灰石/钾长石复合材料对镍的吸附性能研究[J]. 无机盐工业, 2020, 52(2): 30-34.
[2]	李颖,陈侠,苗淑兰,廖恩鑫. 磷钨酸铵复合材料对铷铯吸附性能的研究[J]. 无机盐工业, 2019, 51(6): 34-37.
[3]	朱金剑,张景成,南军,孙彦民. 金属负载方式对Al-SBA-15/USY分子筛加氢裂化催化剂的影响[J]. 无机盐工业, 2019, 51(6): 72-75.
[4]	徐畅, 赵建海, 赵晶星. 微波协同条件下钾长石低温提钾工艺研究[J]. 无机盐工业, 2015, 47(7): 24-.
[5]	王德帅, 杨开, 王弘宇. 无机矿物黏土负载纳米零价铁技术研究进展[J]. 无机盐工业, 2015, 47(1): 5-.
[6]	于晓飞, 鲍新侠, 李其明, 李芳, 陈平. CoB/Al2O3非晶态合金催化剂的制备及在催化制氢中的应用[J]. 无机盐工业, 2015, 47(1): 59-.
[7]	郑水林, 张广心. 非金属矿物负载纳米二氧化钛研究进展[J]. 无机盐工业, 2014, 46(6): 1-.
[8]	张光旭, 石瑞, 彭宇, 邓军. 利用钾长石制取氟硅酸钾的研究[J]. 无机盐工业, 2014, 46(3): 57-.
[9]	赵玲玲, 王光龙. 钾长石-磷矿-硝酸脲体系分解钾长石的探讨[J]. 无机盐工业, 2013, 45(5): 27-.
[10]	李延峰, 张予新, 张光旭, 戴正旭. 钾长石分解制备硫酸钙晶须工艺研究[J]. 无机盐工业, 2013, 45(3): 25-.
[11]	赵瑞红, 胡会杰, 郭奋. 载镍金属有序介孔氧化铝催化一氧化碳甲烷化反应性能研究[J]. 无机盐工业, 2012, 44(12): 59-.
[12]	孟小伟, 王光龙. 钾长石湿法提钾工艺研究[J]. 无机盐工业, 2011, 43(3): 34-.
[13]	刘子全, 姜付义, 马霞, 柳瑞翠, 蒋润乾. 光催化剂载体及其固定化方法的研究进展[J]. 无机盐工业, 2011, 43(11): 6-.
[14]	桑俊利;王静;郭西凤. 负载型磷钨杂多酸催化合成环烷酸正十八酯[J]. 无机盐工业, 2009, 0(9): 0-0.

首 页
