磷酸二氢钾结晶热力学数据的测定及应用研究

doi:10.11962/1006-4990.2020-0082

摘要/Abstract

摘要：

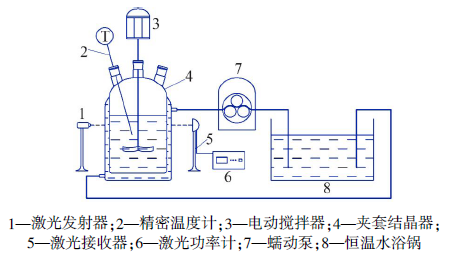

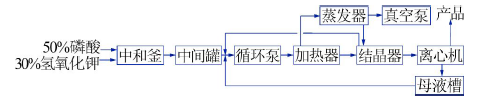

采用平衡法和激光法测定了磷酸二氢钾在水中的溶解度和超溶解度,获得了介稳区宽度数据。结合磷酸二氢钾工业装置的蒸发结晶工艺,讨论了结晶热力学实验数据在磷酸二氢钾生产中的应用,对工业结晶操作条件进行了优化。针对产量为1 000 kg/h的磷酸二氢钾工业结晶过程,得到了最佳的料液循环量、加热蒸汽用量和蒸发器的真空度分别为：50.4 m³/h、1 932 kg/h和0.067 MPa。按照所确定的工艺条件进行结晶操作,可以克服粉状结晶、获得粒度均匀的高品质结晶产品。

关键词: 磷酸二氢钾, 结晶热力学, 溶解度, 超溶解度, 工业应用

Abstract:

The solubility and super solubility of potassium dihydrogen phosphate in water were measured by equilibrium method and laser method,and the data of the metastable zone were obtained.Combined with the evaporation crystallization process of potassium dihydrogen phosphate industrial unit,the application of experimental data of crystallization thermodyna-mics in the production of potassium dihydrogen phosphate was discussed,and the optimal industrial crystallization operating conditions were obtained.For the production capacity of 1 000 kg/h potassium dihydrogen phosphate,the best industrial opera-ting conditions were as follows: feed liquid circulation volume was 50.4 m³/h,heating steam consumption was 1 932 kg/h and vacuum degree of the evaporator was 0.067 MPa.Performing the crystallization operation according to the determined process conditions can overcome powdery crystallization and obtain high-quality crystalline products with uniform particle size.

Key words: potassium dihydrogen phosphate, crystallization thermodynamics, solubility, super solubility, industrial applica-tion

中图分类号:

TQ131.13

刘珏欣,郑承刚,叶世超. 磷酸二氢钾结晶热力学数据的测定及应用研究[J]. 无机盐工业, 2021, 53(1): 62-64.

Liu Juexin,Zheng Chenggang,Ye Shichao. Determination and application of thermodynamic data of potassium dihydrogen phosphate crystal[J]. Inorganic Chemicals Industry, 2021, 53(1): 62-64.

图/表 5

图1

表1

图2

图3

表2

参考文献 15

[1]	胡秀英, 党亚固, 郑纯智, 等. 磷酸二氢钾结晶过程研究[J]. 化工矿物与加工, 2009,38(1):9-12.
[2]	汤秀华, 李军, 周堃, 等. 磷酸二氢钾结晶介稳区宽度的研究[J]. 无机盐工业, 2007,39(7):27-29.
[3]	周存, 孙菲. 水溶液中磷酸二氢钾结晶影响因素的研究[J]. 化工新型材料, 2017,45(9):193-195.
[4]	黄美英, 蒋德敏, 钟本和, 等. 磷酸二氢钾结晶工艺控制研究[J]. 化工矿物与加工, 2018,47(12):13-18,32.
[5]	保英莲, 张志强, 李小松, 等. 磷酸二氢钾结晶过程特性研究[J]. 无机盐工业, 2016,48(11):29-34.
[6]	韩佳宾, 王静康. 咖啡因在水和乙醇中介稳区的测定[J]. 天津大学学报, 2003(6):765-768.
[7]	何兴学, 孙勤, 杨阿三, 等. 醋酸钠介稳区的测定[J]. 化学工程, 2012,40(7):43-45.
[8]	胡秀英, 马迪, 汪斌, 等. 铁离子对磷酸二氢钾结晶过程的影响[J]. 无机盐工业, 2013,45(2):11-14.
[9]	丁绪淮, 谈遒. 工业结晶[M]. 北京: 化学工业出版社, 1985.
[10]	Yang J, Qian G, Wu Y, et al. Thermodynamic analysis of the solu-bility of polymorphic cytarabine in a variety of pure solvents[J]. Fluid Phase Equilibria, 2017,445:1-6. doi: 10.1016/j.fluid.2017.04.021
[11]	Apelblat A, Manzurola E. Solubilities of o-acetylsalicylic,4-amino-salicylic,3,5-dinitrosalicylic,and p-toluic acid,and magnesium-DL-aspartate in water from T=(278 to 348) K[J]. Journal of Che-mical Thermodynamics, 1999,31(1):85-91.
[12]	汪朝强, 唐浩, 明大增, 等. 磷酸二氢钾生产方法现状及发展前景[J]. 无机盐工业, 2017,49(6):7-11.
[13]	彭敬慧, 冯梦龙, 黄卓, 等. 磷酸二氢钾的制备方法综述[J]. 磷肥与复肥, 2018,33(10):15-17.
[14]	吴宇川, 何兵兵, 薛绍秀, 等. 磷酸二氢钾的制备与应用研究进展[J]. 磷肥与复肥, 2017,32(2):30-34.
[15]	Ulrich J, Strege C. Some aspects of the importance of metastable zone width and nucleation in industrial crystallizers[J]. Journal of Crystal Growth, 2002,237/239:2130-2135. doi: 10.1016/S0022-0248(01)02284-9

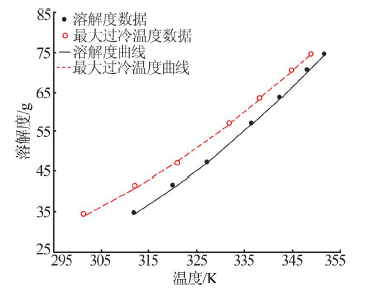

饱和温度/K	溶解度/g	自发结晶温度/K	最大过冷温度/K	饱和温度/K	溶解度/g	自发结晶温度/K	最大过冷温度/K
311.95	34.16	301.35	10.60	342.45	63.32	338.25	4.20
320.15	41.36	312.25	7.90	348.15	70.25	344.81	3.34
327.25	46.88	320.95	6.30	351.75	74.38	348.95	2.80
336.65	57.04	331.85	4.80

料液带入水量/（kg·h^-1）	反应生成水量（kg·h^-1）	汽化水量（kg·h^-1）	母液返料量/ （m³·h^-1）	料液循环量（m³·h^-1）
1 682	132	1 814	3.55	50.4
结晶器温度/K	加热器出口温度/K	加热器蒸汽量（kg·h^-1）	蒸发器真空度/MPa
348.15	368.15	1 932	0.067
