液相合成纳米氧化锌及其光催化性能探讨

doi:10.11962/1006-4990.2018-0597

摘要/Abstract

摘要：

以硝酸锌和氢氧化钠为原料,分别以水和醇作为溶剂,采用液相直接沉淀法合成纳米氧化锌。在以水为反应溶剂条件下,研究了反应时间、反应温度、反应物浓度和反应物配比对纳米氧化锌中位径和形貌的影响,得到制备较小中位径及合适长径比纳米氧化锌的最优反应条件,即:反应时间为3 h、反应温度为70 ℃、锌离子浓度为0.5 mol/L、锌离子与氢氧根浓度比为1:2。在上述最优反应条件下,研究了不同醇溶剂对纳米氧化锌中位径、形貌及其光催化性能的影响。研究发现,随着溶剂碳链长度的增长,纳米氧化锌中位径呈现上下波动,无明显变化规律,形貌由球状向柱状发展,光催化性能总体不断减弱。

关键词: 纳米氧化锌, 液相直接沉淀法, 中位径, 形貌, 光催化

Abstract:

Nano-sized zinc oxide was synthesized by direct liquid precipitation method with zinc nitrate and sodium hydroxide as raw materials and water and alcohol as solvent respectively.The effect of reaction time,reaction temperature,reactant concentration and reactant ratio on the medium diameter and morphology of nano-sized zinc oxide was studied under the condition of using water as the reaction solvent.The optimal reaction conditions for preparing nano-sized zinc oxide with small medium diameter and suitable length to diameter ratio were as follows:reaction time was 3 h,reaction temperature was 70 ℃,zinc ion concentration was 0.5 mol/L,the concentration ratio of zinc ion to hydroxyl was 1:2.Under this optimal reaction condition,the effects of different reaction solvents on the medium diameter,morphology and photocatalytic properties of nano-sized zinc oxide were investigated.It was found that with the increase of solvent carbon chain length,the median diameter of nano-sized zinc oxide fluctuated up and down without obvious change law,and the morphology was changed from a spherical shape develops to a columnar shape,and the photocatalytic performance continued to weaken on the whole.

Key words: nano-sized zinc oxide, direct liquid precipitation method, medium diameter, morphology, photocatalytic

中图分类号:

TQ132.41

况怡,李军,金央,陈明,左龙涛. 液相合成纳米氧化锌及其光催化性能探讨[J]. 无机盐工业, 2019, 51(9): 40-44.

Kuang Yi,Li Jun,Jin Yang,Chen Ming,Zuo Longtao. Synthesis of nano-sized zinc oxide in liquid phase and its photocatalytic properties[J]. Inorganic Chemicals Industry, 2019, 51(9): 40-44.

图/表 11

表1

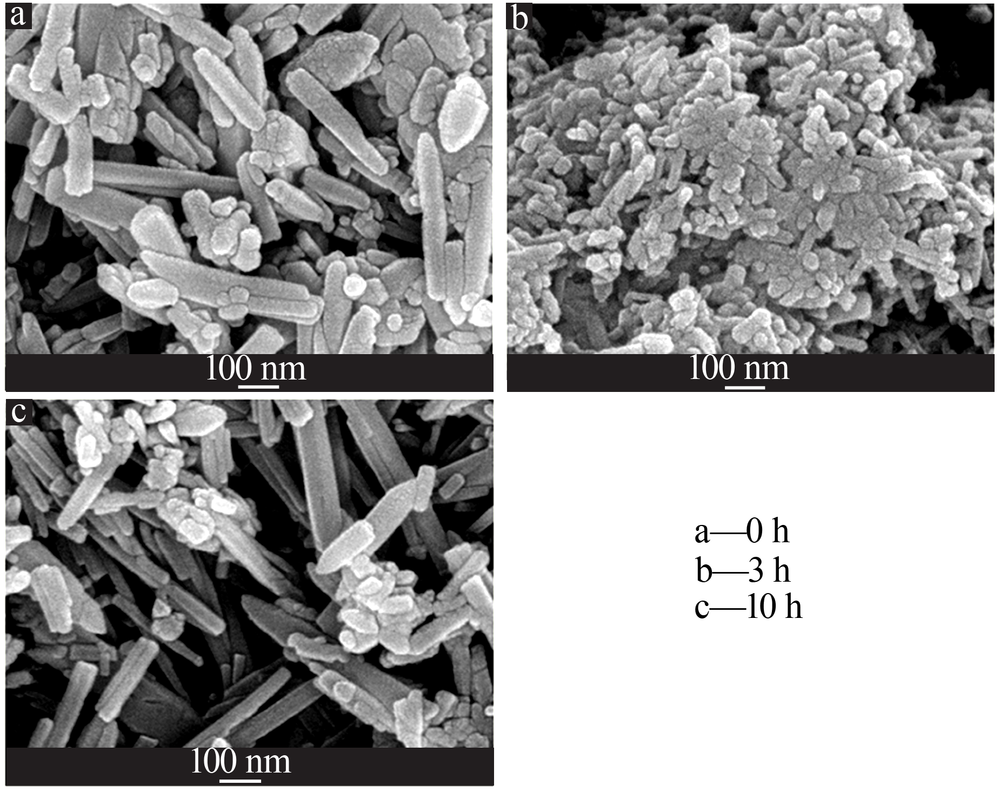

图1

表2

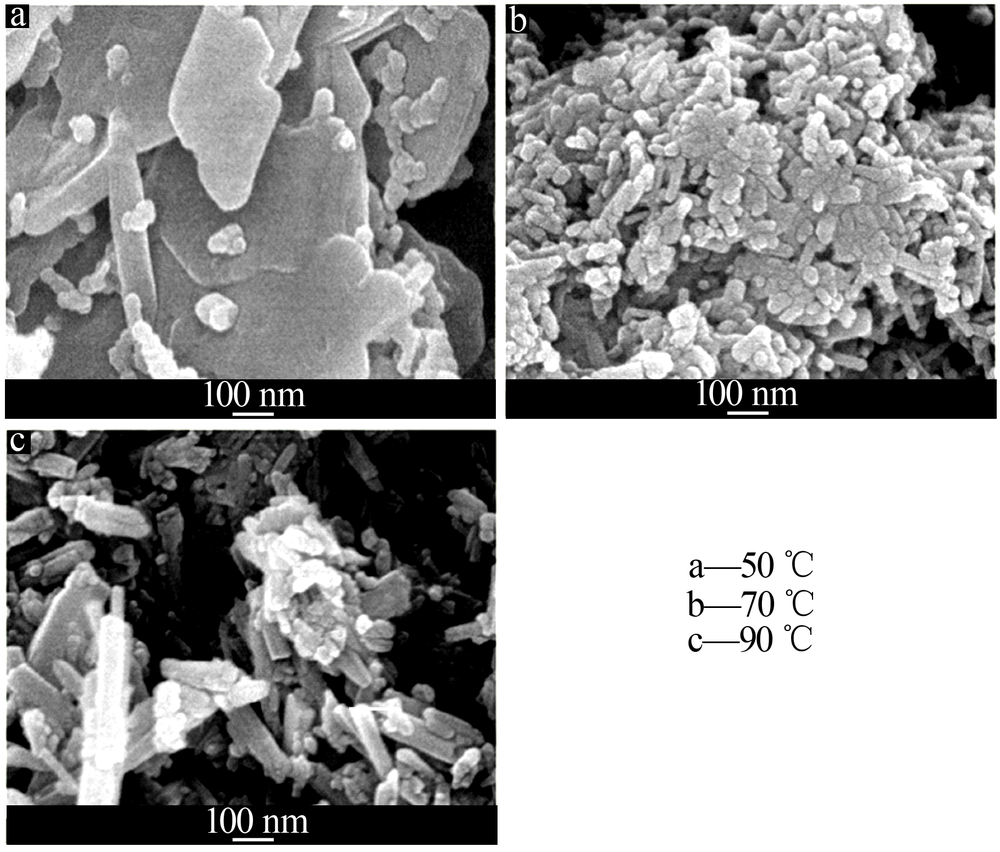

图2

表3

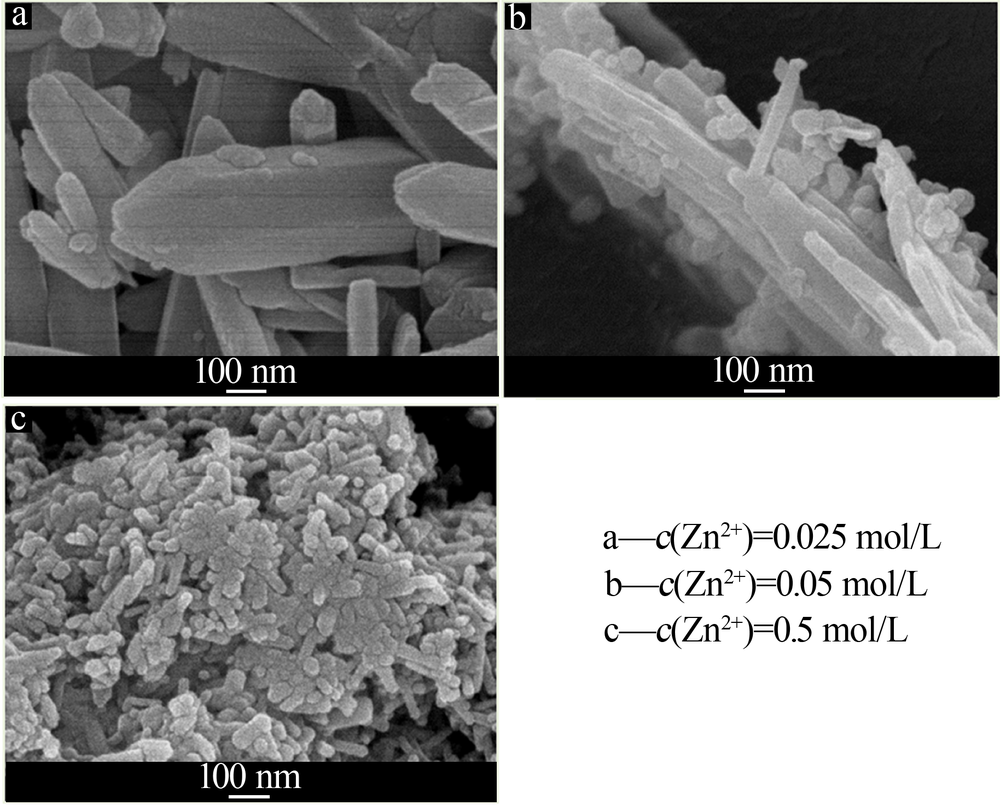

图3

表4

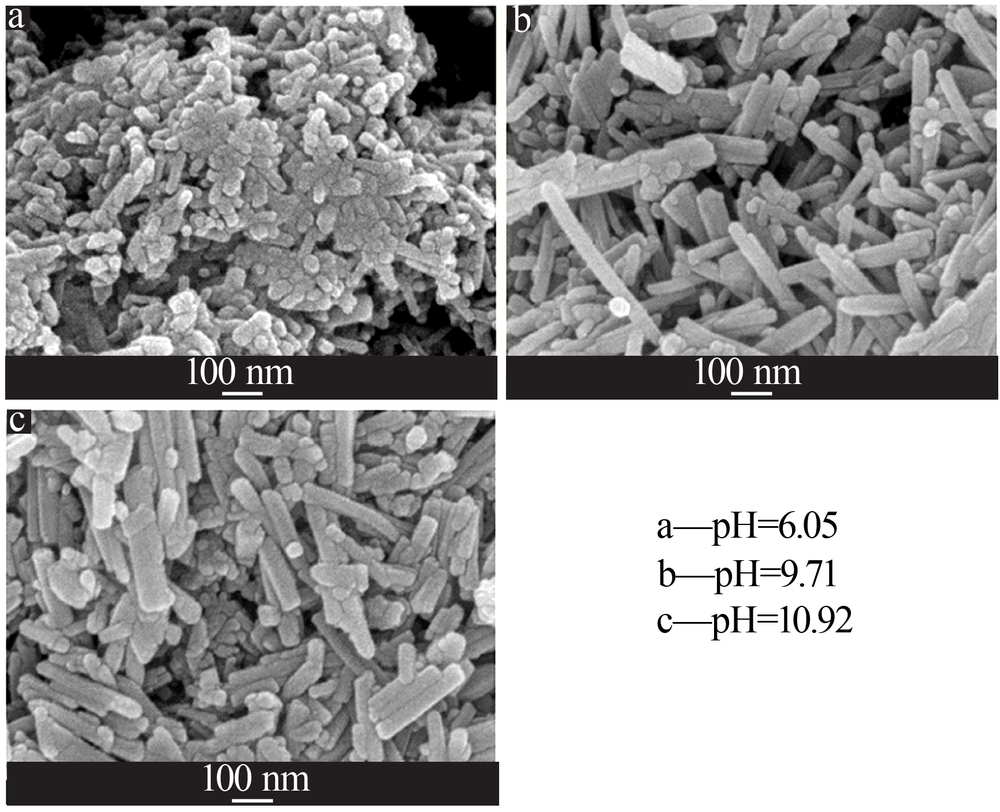

图4

表5

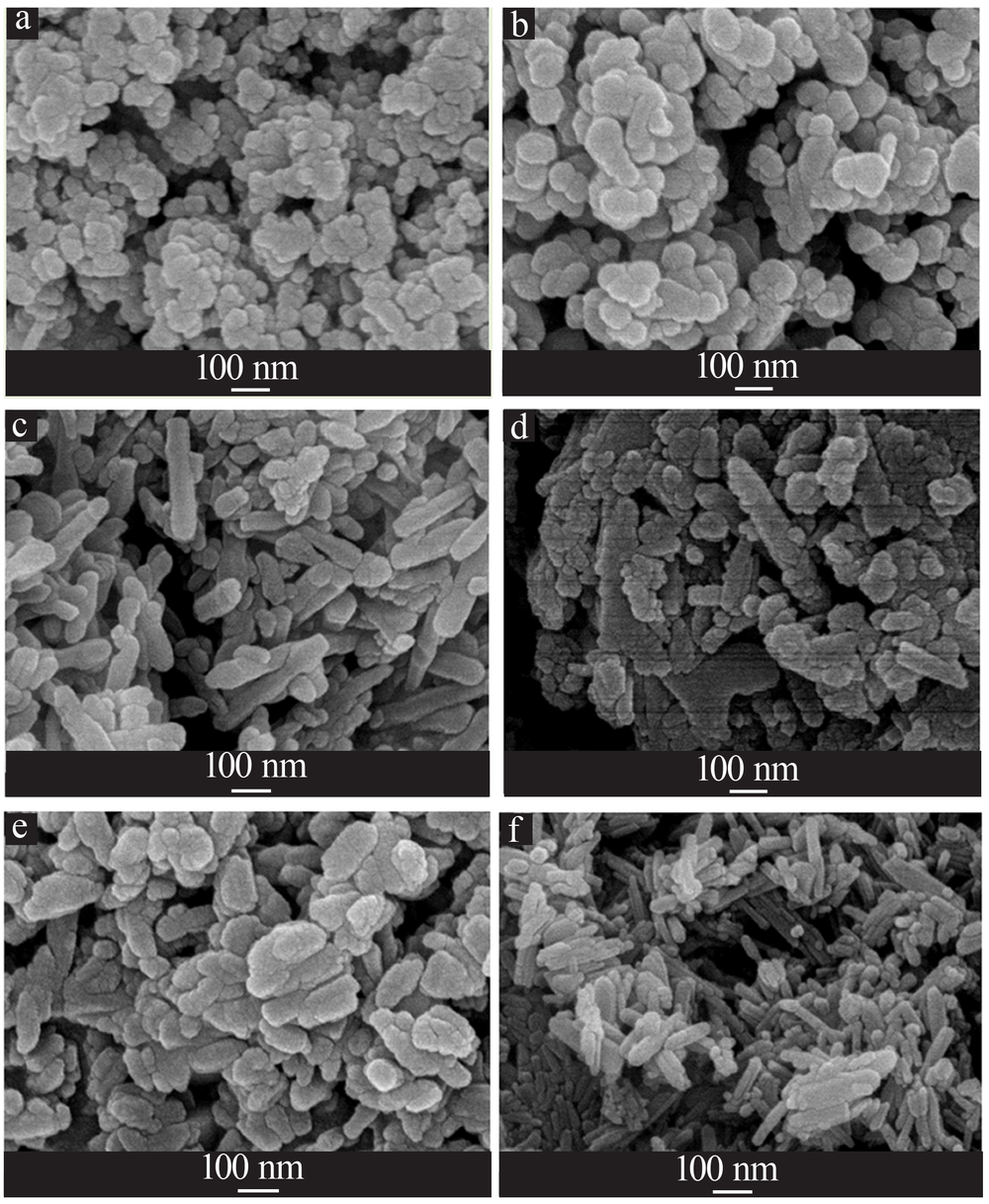

图5

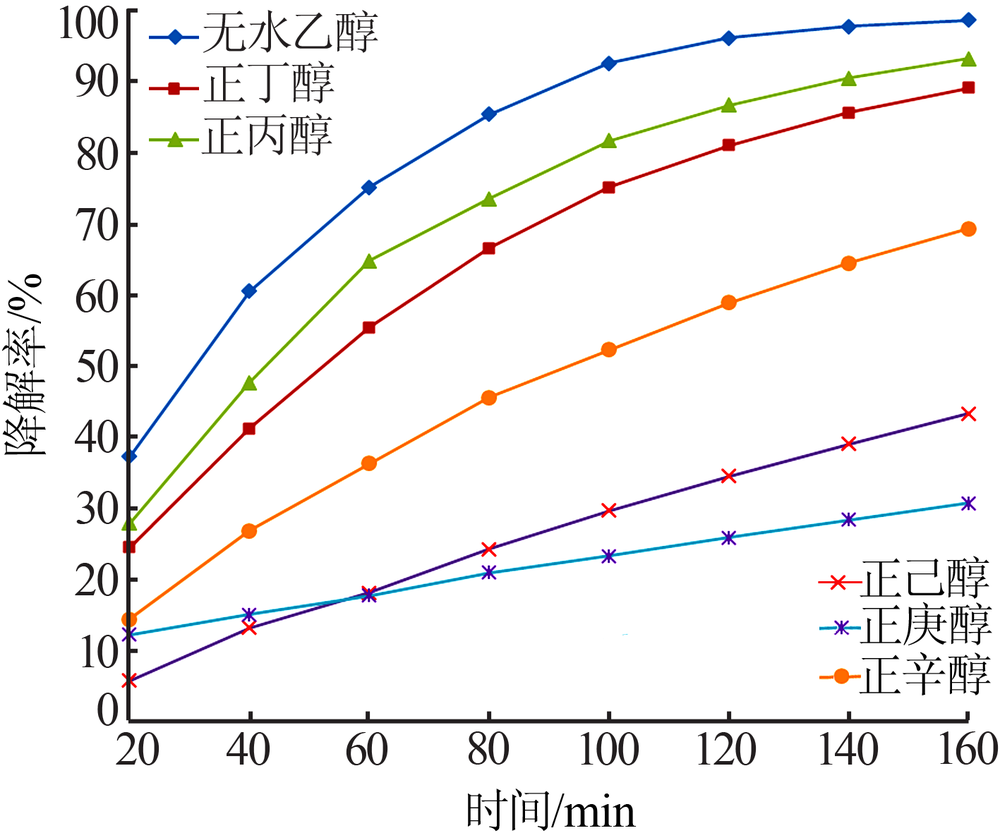

图6

参考文献 12

[1]	王孝华, 聂明 . 纳米氧化锌制备的新进展[J]. 化工新型材料, 2011,39(3):16-18,38.
[2]	范学运, 王艳香, 孙健 , 等. 不同形貌的纳米氧化锌粉的光学性能研究[J]. 人工晶体学报, 2009,38(4):994-997.
[3]	韩宙 . 纳米氧化锌的制备及在生物和光催化方面应用研究[D]. 北京:北京理工大学, 2015.
[4]	Rajamanickam N, Rajashabala S, Ramachandran K . On the structural and optical properties of nano-ZnO and its morphologies[J]. Journal of Luminescence, 2014,146:226-233.
[5]	徐羽翰, 张东 . 纳米氧化锌微乳液制备方法研究进展[J]. 无机盐工业, 2009,41(6):7-9.
[6]	张建交 . 纳米氧化锌的水热合成及其气敏性能[D]. 哈尔滨:哈尔滨理工大学, 2014.
[7]	李奉杰, 李村, 张现利 , 等. 不同醇溶剂中氧化锌纳米晶的可控制备[J]. 硅酸盐通报, 2012,31(1):145-149.
[8]	冉德超, 张传斌, 张玮 , 等. 溶胶-凝胶(Sol-Gel)法制备纳米氧化锌的研究进展[J]. 重庆工商大学学报:自然科学版, 2009,26(2):113-116.
[9]	郑兴芳 . 液相法合成纳米氧化锌的研究进展[J]. 化工新型材料, 2009,37(7):13-15.
[10]	王振希, 郑典模, 李建敏 , 等. 直接沉淀法制备纳米氧化锌工艺研究[J]. 无机盐工业, 2006,38(9):40-42.
[11]	苏小莉, 徐素鹏, 蔡天聪 , 等. 煅烧温度对纳米氧化锌纯度的影响及其机理探讨[J]. 无机盐工业, 2018,50(7):44-47.
[12]	安崇伟, 郭艳丽, 王晶禹 . 纳米氧化锌的制备和表面改性技术进展[J]. 应用化工, 2005,34(3):141-143,146.

反应时间/h	中位径/μm	反应时间/h	中位径/μm
0	4.43	5	3.32
1	4.15	6	3.35
2	4.03	7	3.20
3	3.36	8	3.10
4	3.45	9	2.92

反应温度/℃	中位径/μm	反应温度/℃	中位径/μm
50	2.38	80	3.50
60	4.07	90	3.33
70	2.20

c（Zn²⁺）/（mol·L^-1）	中位径/μm	c（Zn²⁺）/（mol·L^-1）	中位径/μm
0.005	0.88	0.250	2.72
0.025	2.11	0.500	2.20
0.050	2.66

c（Zn²⁺）: c（OH^-）	pH	中位径/ μm	c（Zn²⁺）: c（OH^-）	pH	中位径/ μm
1:3.00	11.68	3.10	1:2.05	6.12	3.10
1:2.50	10.92	2.77	1:2.00	6.05	3.14
1:2.10	9.71	3.33	1:1.00	5.85	2.70

醇溶剂	中位径/μm	醇溶剂	中位径/μm
正丙醇	0.94	正辛醇	1.94
正庚醇	1.64	正丁醇	1.95
无水乙醇	1.71	正己醇	2.56

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
