钒掺杂二氧化钛光催化活性研究

doi:10.11962/1006-4990.2019-0479

摘要/Abstract

摘要：

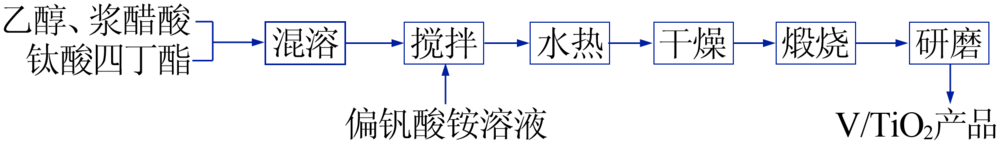

二氧化钛凭借优异的光催化性能,越来越受到人们的广泛关注和重视。以钛酸四丁酯为原料,利用水解-水热-干燥/煅烧工艺制备得到未掺杂TiO₂光催化剂和掺钒TiO₂光催化剂,利用其对甲基橙溶液的降解率做了比较分析。结果表明,以钛酸四丁酯为原料,采用溶胶-凝胶法制备钒掺杂TiO₂光催化剂是可行的。制备V/TiO₂产品的最佳工艺条件：钒钛质量比为6∶100、水热温度为160 ℃、水热时间为12 h,120 ℃下干燥14 h。紫外光照射条件下,甲基橙光催化降解效率达到99.10%,降解时间小于45 min。

关键词: 二氧化钛, 光催化, 掺杂, 降解率

Abstract:

TiO₂ has attracted more and more attention due to its excellent photocatalytic performance. Undoped TiO₂ photocatalyst and vanadium-doped TiO₂ photocatalyst were prepared by hydrolysis-hydrothermal-drying/calcination process using tetrabutyl titanate as raw material.The degradation rate of methyl orange solution was compared and analyzed.The results showed that it was feasible to prepare vanadium-doped TiO₂ photocatalyst by sol-gel method using tetrabutyl titanate as raw material.The optimal process conditions for V/TiO₂ products was as follows：vanadium-titanium mass ratio was 6∶100,hydrothermal temperature was 160 ℃,hydrothermal time was 12 h and drying at 120 ℃ for 14 h.Under ultraviolet light irradiation,the photocatalytic degradation efficiency of methyl orange reached 99.10%,and the degradation time was less than 45 min.

Key words: titaniumdioxide, photocatalysis, doping, degradation rate

中图分类号:

TQ134.11

张树立,徐旭鹏,陈书锐,刘黔蜀,王本菊. 钒掺杂二氧化钛光催化活性研究[J]. 无机盐工业, 2020, 52(8): 93-97.

Zhang Shuli,Xu Xupeng,Chen Shurui,Liu Qianshu,Wang Benju. Photocatalytic activity of vanadium doped titanium dioxide[J]. Inorganic Chemicals Industry, 2020, 52(8): 93-97.

图/表 17

表1

图1

表2

表3

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

图12

图13

图14

参考文献 11

[1]	兰茜. 非金属与稀土元素镧共掺杂二氧化钛光催化剂的制备及光催化性能研究[D]. 上海:华东理工大学, 2013.
[2]	Folli A, Str M M, Madsen T P, et al. Field study of air purifying paving elements containing TiO₂[J]. Atmospheric Environment, 2015,107:44-51.
[3]	李思良, 魏云彪, 白玲玲, 等. Co掺杂TiO₂/RGO复合材料的制备及其光催化性能[J].精细化工, 2019(4):744-750.
[4]	王月, 李雪, 王春杰. Li₂CO₃-Y³⁺共掺杂TiO₂纳米材料的制备及光催化性能的研究 [J]. 人工晶体学报, 2019,48(5):861-866.
[5]	Zhu J, Xia X, Zhu S, et al. Synjournal and photocatalytic activity of Crdoped TiO₂ nanowires/reduced graphene oxide composites[J]. Chemical Journal of Chinese Universities, 2016,Doi: 10.7503/cjcu2016323.
[6]	Bashiri R, Mohamed N M, Kait C F, et al. Effect of preparation parameters on optical properties of Cu and Ni doped TiO₂ photocatalyst[J]. Procedia Engineering, 2016,148:151-157.
[7]	Vasilaki G E, Eeorgaki I, Vernardou D, et al. Ag-loaded TiO₂/reduced graphene oxide nanocomposites for enhanced visible-light photocatalytic activity[J]. Applied Surface Science, 2015,353:865-872.
[8]	黄金占, 郑爱华, 陈祖国. 掺杂型Fe³⁺/TiO₂光催化丙硫醇与丙硫醚的研究 [J]. 浙江化工, 2018,49(12):17-20.
[9]	Khairy M, Zakaria W. Effect of metal-doping of TiO₂ nanoparticles on their photocatalytic activities toward removal of organic dyes[J]. Egyptian Journal of Petroleum, 2014,23(4):419-426.
[10]	Zhang L, Ni C, Jiu H,et al.One-pot synjournal of Ag-TiO₂/reduced graphene oxide nanocomposite for high performance of adsorption and photocatalysis[J]. Ceramics International, 2017,43(7):5450-5456.
[11]	Shi J, Zheng J, Yan H U, et al. Influence of ho doping on the crystal structure and photocatlutic activitu of TiO₂[J]. Journal of the Chinese Ceramic Society, 2007,35(2):182-186.

水平	因素
水平	A 钒钛质量比	B 水热温度/℃	C 煅烧温度/℃	D 水热时间/h
1	1∶100	120	0	10
2	6∶100	160	300	12
3	10∶100	200	500	16

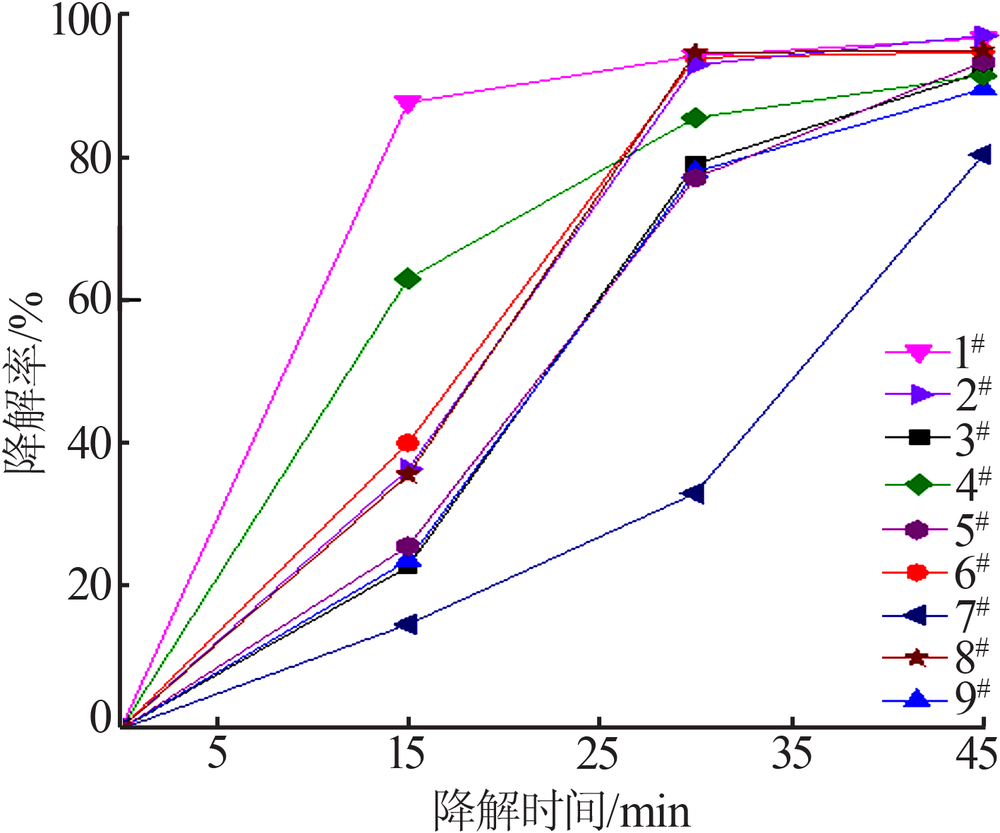

序号	因素				降解率
序号	A	B	C	D	降解率
1	1∶100	120	0	10	0.876 4
2	1∶100	160	300	12	0.928 9
3	1∶100	200	500	16	0.790 2
4	6∶100	120	300	16	0.854 8
5	6∶100	160	500	10	0.928 9
6	6∶100	200	0	12	0.938 8
7	10∶100	120	500	12	0.329 8
8	10∶100	160	0	16	0.946 1
9	10∶100	200	300	10	0.779 2

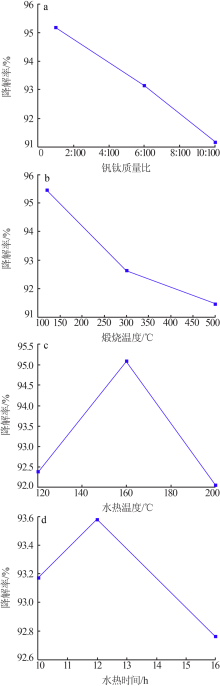

K₁	2.595 5	2.061 0	2.761 3	2.584 5
K₂	2.722 5	2.803 9	2.562 9	2.197 5
K₃	2.055 1	2.508 2	2.048 9	2.591 1
k₁	0.865 2	0.687 0	0.920 4	0.861 5
k₂	0.907 5	0.934 6	0.854 3	0.732 5
k₃	0.685 0	0.836 1	0.683 0	0.863 7
R	0.222 5	0.247 6	0.237 5	0.131 2

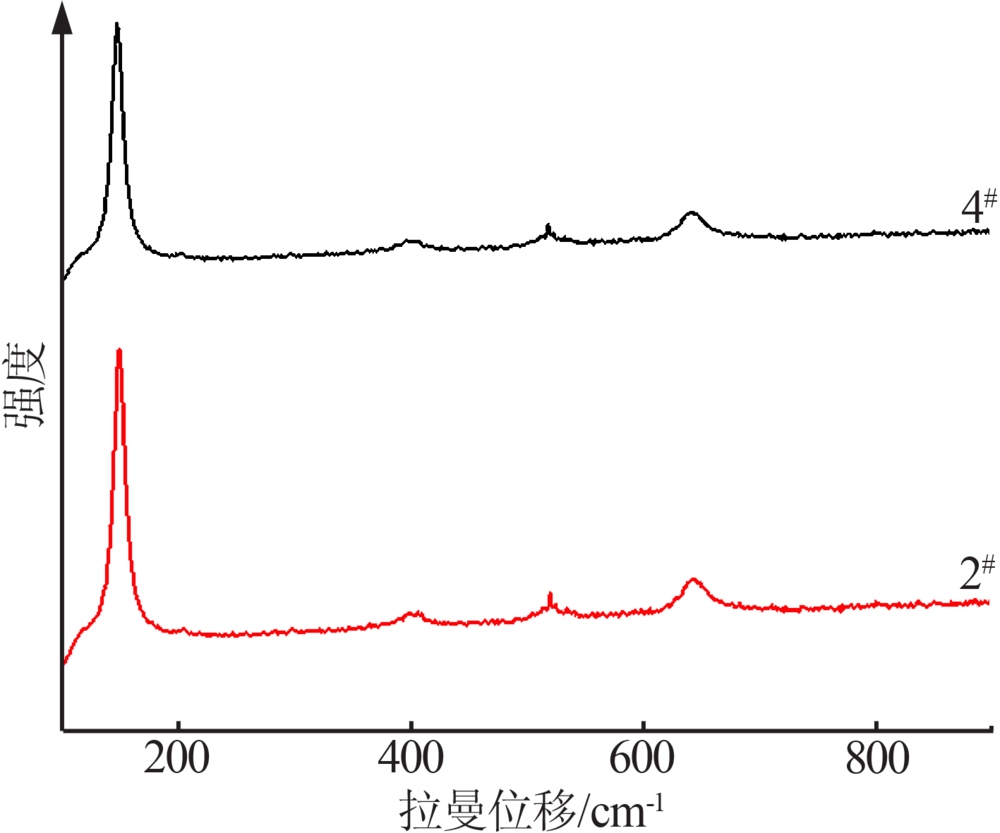

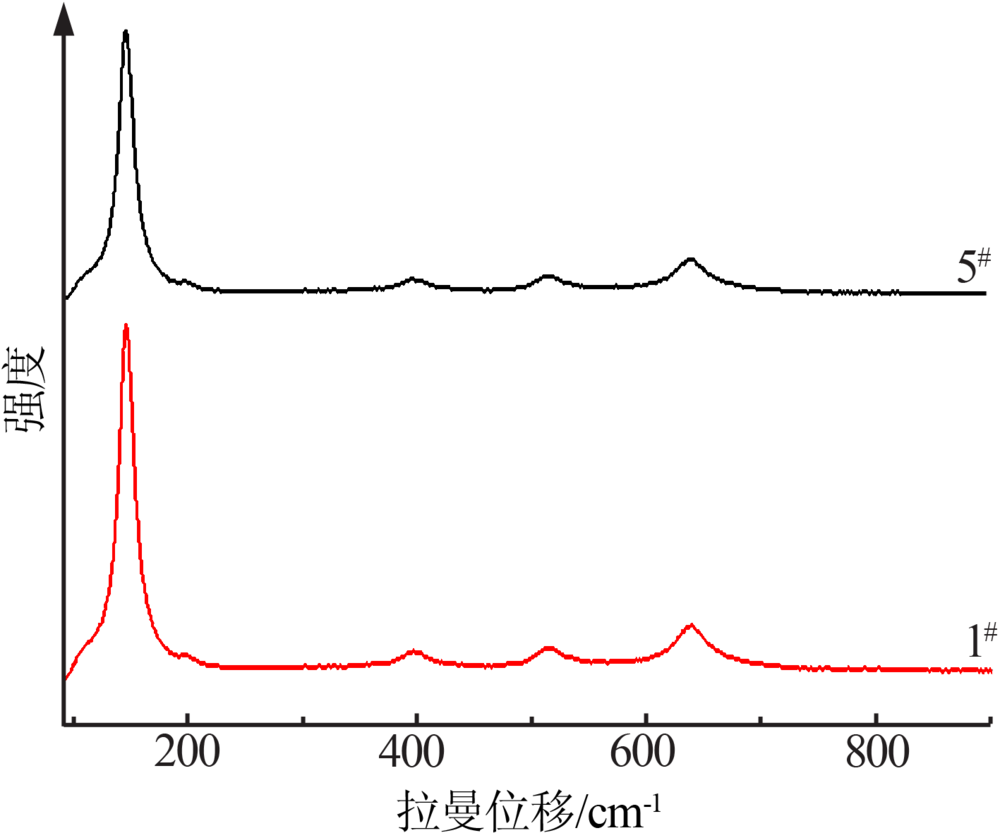

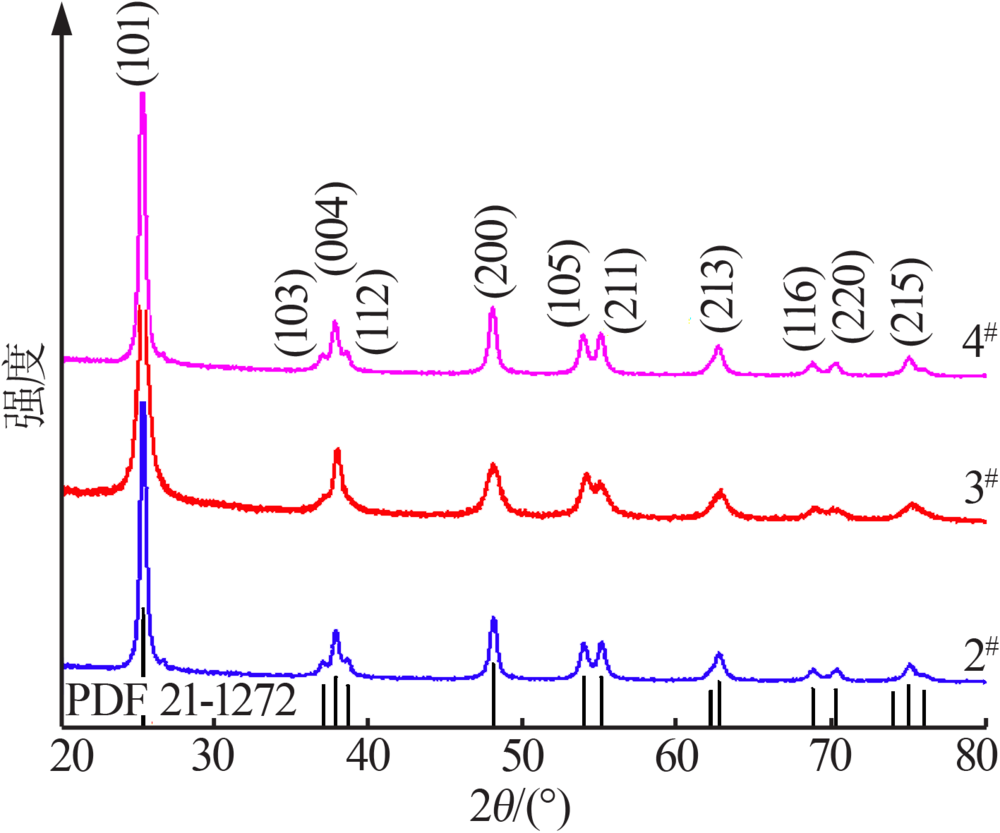

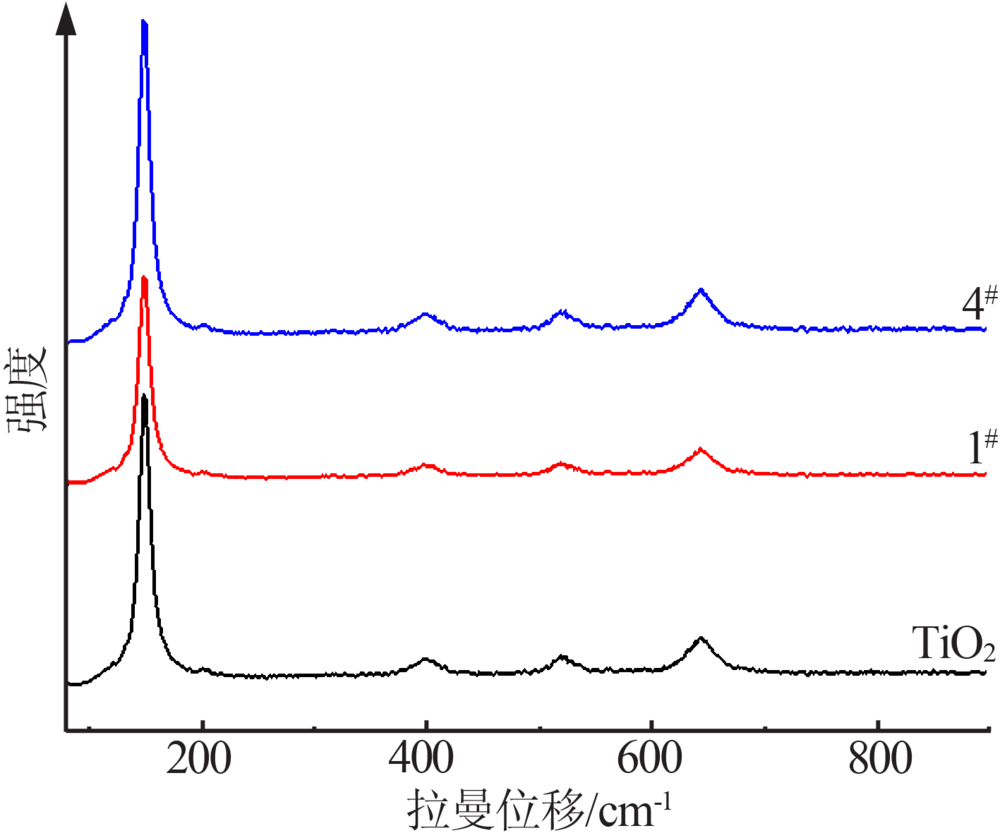

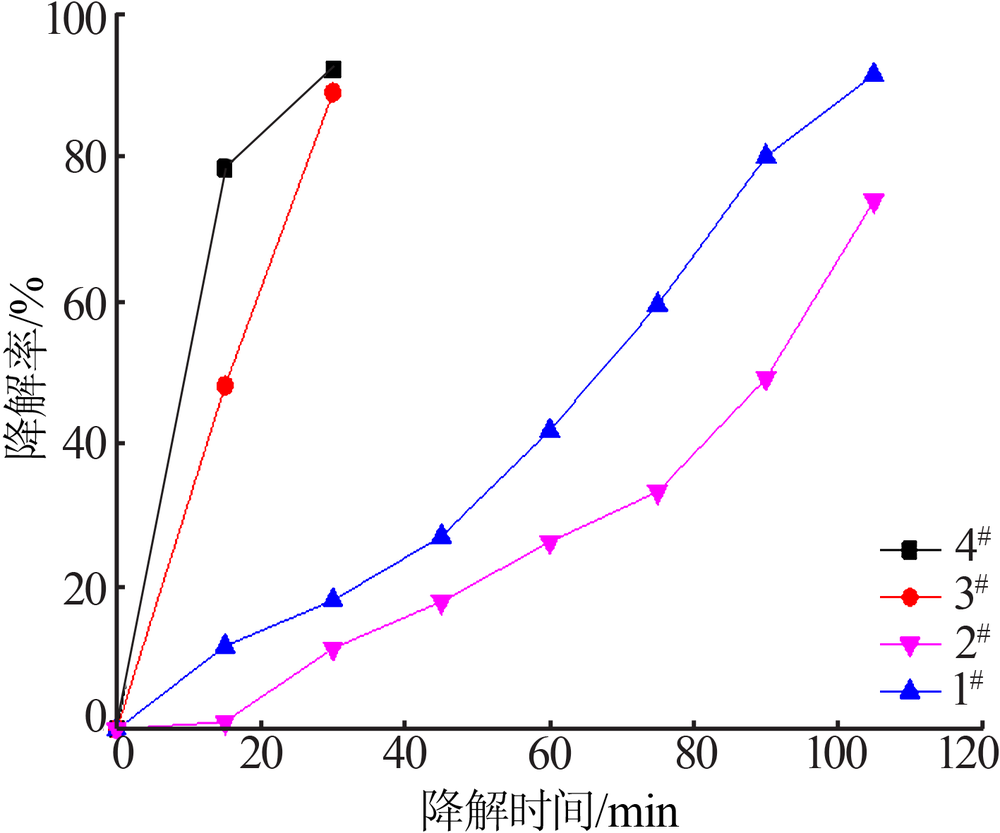

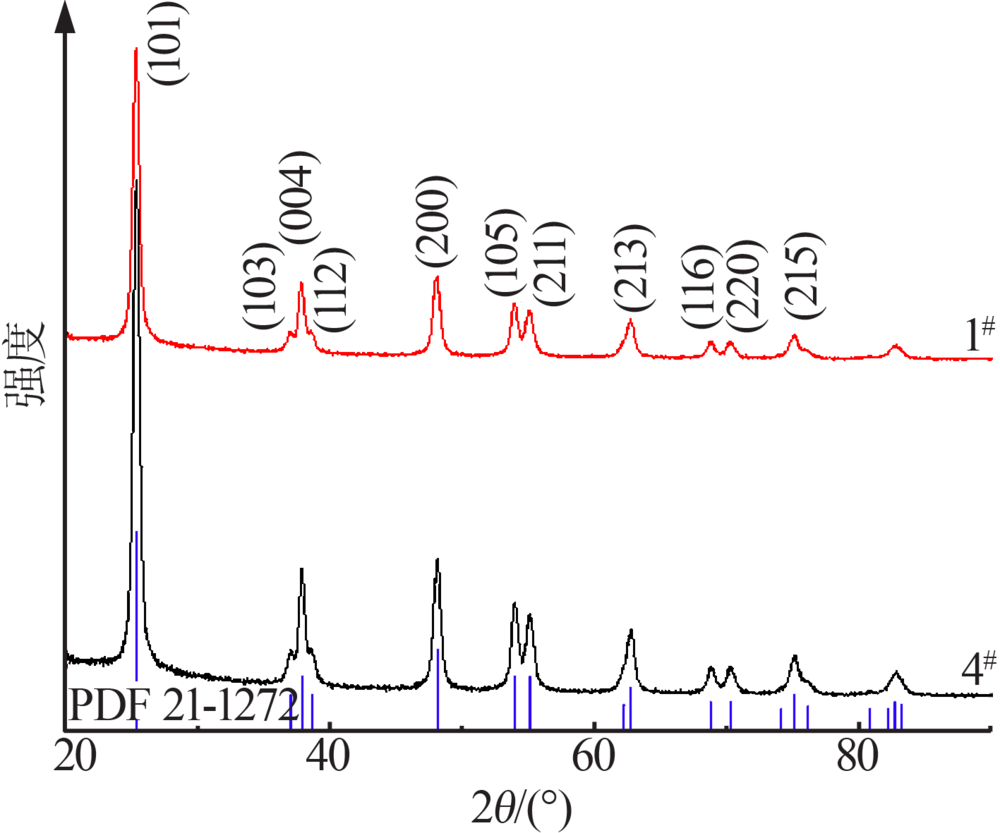

编号	水热温度/℃	干燥温度/℃	煅烧温度/℃	编号	水热温度/℃	干燥温度/℃	煅烧温度/℃
1^#	0	120	0	3^#	120	120	0
2^#	0	120	500	4^#	250	120	0

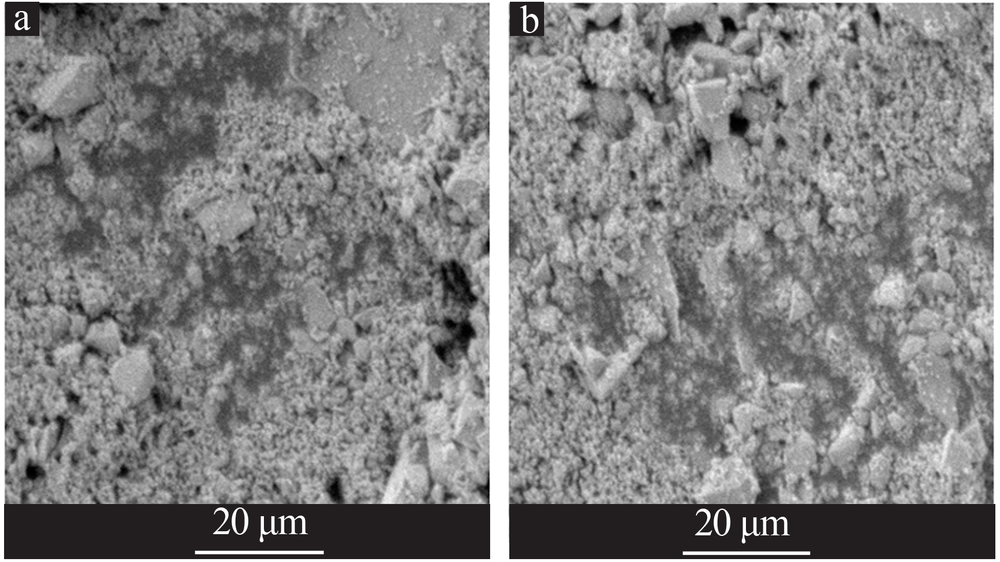

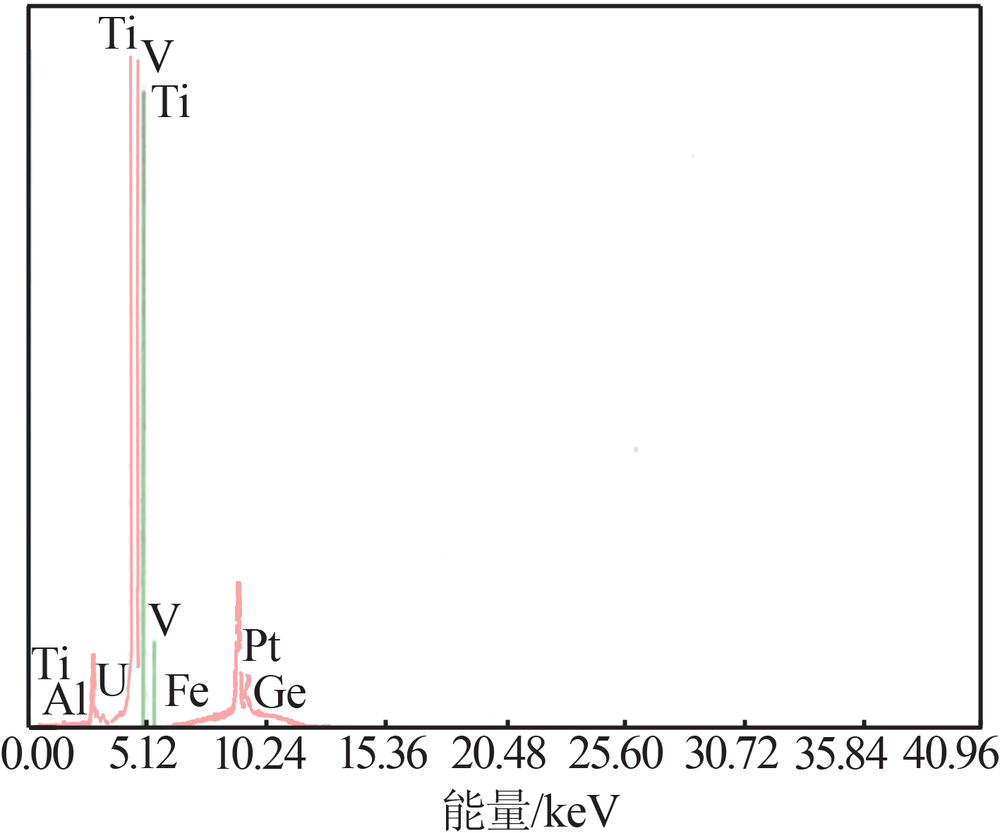

[1]	冯飞,李书文,汪铁林,王为国,王存文. 片状铋/钒酸铋复合催化剂的制备及其光催化性能[J]. 无机盐工业, 2021, 53(1): 107-112.
[2]	陈立甲,陈海彬,李荣泳. 机械涂覆技术在光催化材料制备中的应用进展[J]. 无机盐工业, 2020, 52(8): 1-5.
[3]	黄秋梅,吕晓威,谭嘉麟,李利军,程昊,冯军,黄文艺. Sm掺杂ZnO QDs的制备及其荧光性能研究[J]. 无机盐工业, 2020, 52(8): 30-35.
[4]	赵扬,贺素姣,何璐红. 柔性钙钛矿太阳能电池的制备及性能研究[J]. 无机盐工业, 2020, 52(7): 52-54.
[5]	周健,汤洪波. 钨酸锌/磷酸银复合光催化剂的制备及光催化性能[J]. 无机盐工业, 2020, 52(6): 101-104.
[6]	龚家竹,陆祥芳,吴宁兰,邵国雄. 自拟合纳米二氧化钛催化污水处理剂的研究与开发[J]. 无机盐工业, 2020, 52(5): 59-64.
[7]	张洁,赵梦杰,崔颍琦,李成刚,高金海. 掺杂对CeO₂基电解质材料性能的影响研究进展[J]. 无机盐工业, 2020, 52(5): 1-5.
[8]	白红亮,王俊生,王艳. Au-Pd/ZrO₂可见光下催化苯甲醇氧化反应条件探索[J]. 无机盐工业, 2020, 52(4): 100-103.
[9]	姚勇,郭锐. 金属元素掺杂尖晶石型镓酸镁的研究进展[J]. 无机盐工业, 2020, 52(4): 23-28.
[10]	许乃才,黎四霞,曹佳佳,杨刚什尕. 锰氧化物锂离子筛的掺杂改性及吸附性能研究[J]. 无机盐工业, 2020, 52(4): 37-41.
[11]	陈庆春,邦宇,万文杰,晏乐安,邓慧宇. 碳酸镉转化制备氢氧化镉及产物光催化降解性[J]. 无机盐工业, 2020, 52(4): 96-99.
[12]	安伟佳,谢婉丽. 碳酸银光催化性能研究[J]. 无机盐工业, 2020, 52(3): 107-111.
[13]	朱佳新,熊裕华,郭锐. 二氧化钛光催化剂改性研究进展[J]. 无机盐工业, 2020, 52(3): 23-27.
[14]	王子楠,陈葵,朱家文,张玉荣,林发蓉,周晓葵. 晶种和盐处理剂对煅烧过程中二氧化钛晶型转变的影响[J]. 无机盐工业, 2020, 52(3): 45-50.
[15]	李通,史云斌,刘庆彬,何爽. 硒掺杂改性新能源汽车锂电池正极材料的结构与电化学性能[J]. 无机盐工业, 2020, 52(2): 17-22.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
