微反应器水热法耦合制备纳米片状氧化铝

doi:10.11962/1006-4990.2020-0232

摘要/Abstract

摘要：

以偏铝酸钠和硫酸铝为原料,通过一种高通量撞击流微反应器,提出了将微反应法与老化、水热法高效集成制备纳米片状氧化铝的新工艺。利用X射线衍射（XRD）、扫描电镜（SEM）、透射电镜（TEM）、BET法比表面积测定（BET）、热重-差热分析（TG-DTG）等方式对不同工艺耦合制备的产物进行了测试分析,研究了不同耦合方式对产物晶型、形貌、介孔结构等物理性质的影响。结果表明：通过微反应器-水热法耦合技术能够制备粒径为30~100 nm、厚度为2~5 nm、纯度为99.7 %以上的纳米片层状勃姆石（γ-AlOOH）,经550 ℃焙烧4 h可制得同样形貌的γ-氧化铝（γ-Al₂O₃）。通过不同工艺耦合能够调控氧化铝的形貌、介孔结构,为工业化制备片层状纳米氧化铝提供了很好的科研支撑。

关键词: 高通量, 微反应, 水热, 纳米片状氧化铝

Abstract:

A novel preparation process of nano-flaky alumina is proposed by using a high-throughput impingingstream microreactor with sodium metaaluminate and aluminum sulfate as raw materials,which efficiently integrates the mi-cro-reaction method with aging and hydrothermal method.The effect of different coupling methods on the physical properties of the product such as crystal shape,morphology and pore structure was studied by XRD,SEM,TEM,BET,TG-DTG and oth-er test methods.The flaky γ-AlOOH with purity of more than 99.7%,particle size of 30~100 nm and thickness of 2~5 nm can be produced by microreaction-hydrothermal coupling technology.The γ-Al₂O₃ with the same morphology can be obtained after calcination at 550 ℃ for 4 h.The morphology and mesoporous structure of alumina powder can be regulated by the coupling of different processes.It provides theoretical support for the industrial production of nano-flaky alumina.

Key words: high-throughput, microreaction, hydrothermal, nano-flaky alumina

中图分类号:

TQ131.1

王梦迪,罗瑾,周靖辉,于海斌,吴巍,李晓云. 微反应器水热法耦合制备纳米片状氧化铝[J]. 无机盐工业, 2021, 53(3): 87-92.

Wang Mengdi,Luo Jin,Zhou Jinghui,Yu Haibin,Wu Wei,Li Xiaoyun. Microreactor-hydrothermal coupling preparation of nano-flaky alumina[J]. Inorganic Chemicals Industry, 2021, 53(3): 87-92.

图/表 10

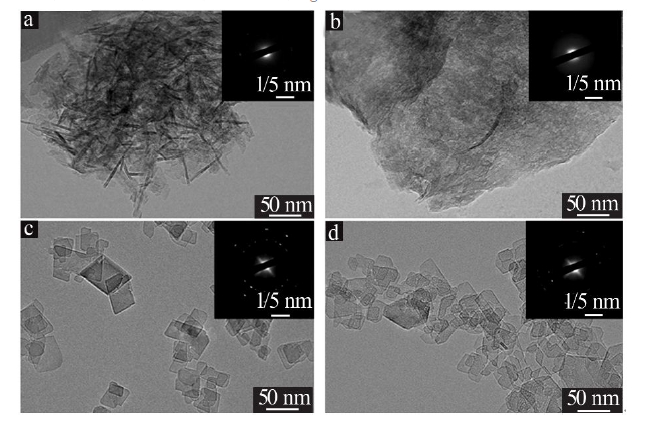

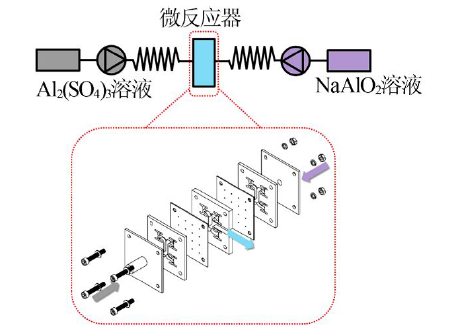

图1

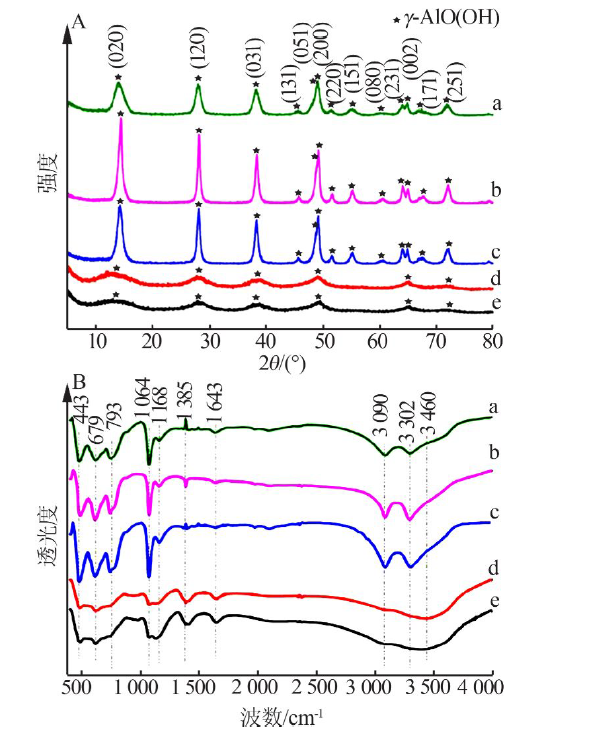

图2

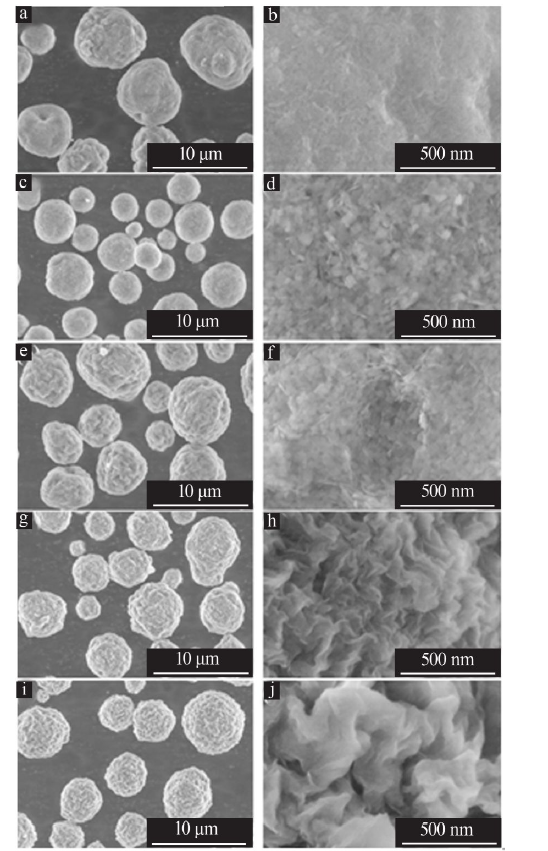

图3

图4

表1

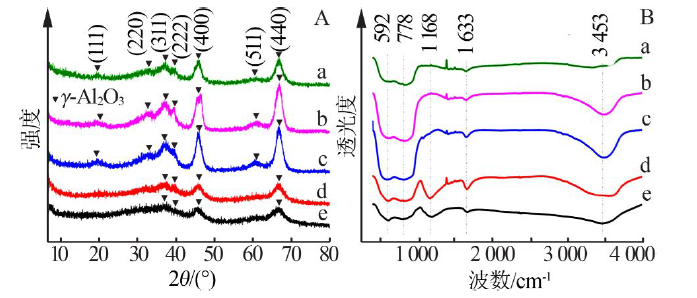

图5

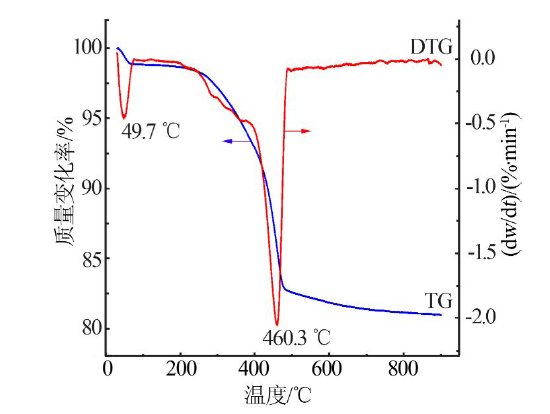

图6

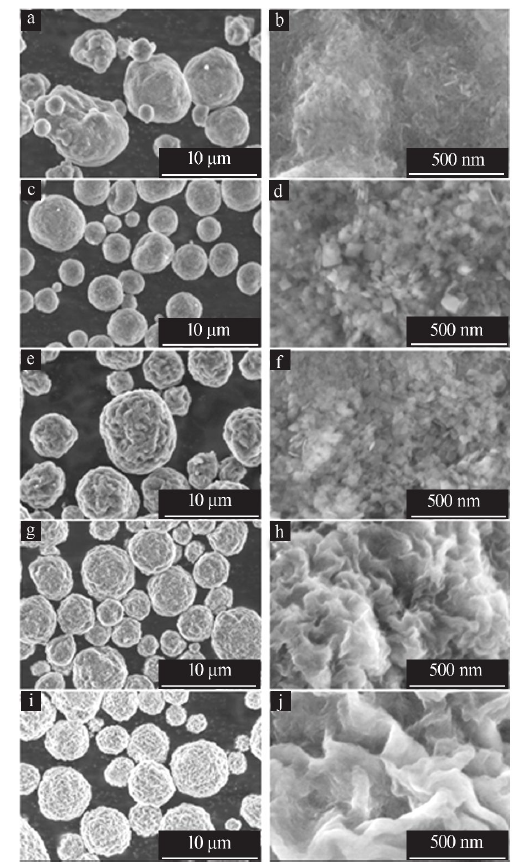

图7

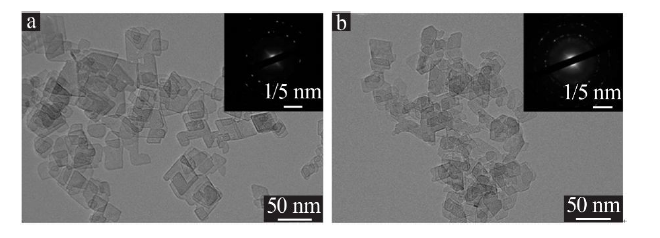

图8

表2

参考文献 21

[1]	罗祎格, 胡继林, 罗金秋, 等. 氧化铝粉末的球磨工艺及其烧结性能研究[J]. 中国陶瓷, 2017,53(2):39-42.
[2]	邹江文, 杨欣运, 张永明, 等. 均匀设计在微乳液法制备纳米氧化铝中的应用[J]. 化工进展, 2018,37(7):2748-2752.
[3]	王静, 童小翠, 许永, 等. 不同沉淀剂制备纳米氧化铝粉的研究[J]. 无机盐工业, 2011,43(6):14-16,23.
[4]	吴祖燊, 李齐春, 戴品中. 异丙醇铝气相燃烧法制备纳米氧化铝的实验研究[J]. 精细与专用化学品, 2011,19(8):26-29.
[5]	吴彩红, 郑国源, 王吉林, 等. 高分散纳米薄水铝石和纳米氧化铝的制备及其对甲基橙的吸附性能[J]. 无机化学学报, 2019,35(3):449-458.
[6]	朱雁风, 刘维良, 武安华, 等. 超声波-溶胶-凝胶自蔓延法制备纳米氧化铝粉体[J]. 人工晶体学报, 2013,42(1):172-176.
[7]	朱丽慧, 刘伟, 李太昌, 等. 片状氧化铝晶种对氧化铝陶瓷结构和性能的影响[J]. 材料科学与工程学报, 2008,26(2):189-192.
[8]	鞠景喜, 曾昌凤, 张利雄, 等. 微通道反应器在微-纳米材料合成中的应用研究进展[J]. 化工进展, 2006,25(2):152-158.
[9]	Song Yujun, Hormes J, Kumar C S S R. Microfluidic synjournal of nanomaterials[J]. Small, 2008,4(6):698-711.
[10]	DeMello A J. Control and detection of chemical reactions in micro-fluidic systems[J]. Nature, 2006,442(7101):394-402.
[11]	于海斌, 崔晓萌, 孙彦民, 等. 前驱体合成方法对γ-氧化铝性质的影响研究[J]. 无机盐工业, 2017,49(1):52-55.
[12]	Priya G K, Padmaja P, Warrier K G K, et al. Dehydroxylation and high temperature phase formation in sol-gel boehmite characterized by fourier transform infrared spectroscopy[J]. Journal of Materials Science Letters, 1997,16(19):1584-1587.
[13]	Hajjami M, Ghorbani-Choghamarani A, Ghafouri-Nejad R, et al. Efficient preparation of boehmite silica dopamine sulfamic acid as a novel nanostructured compound and its application as catalyst in some organic reactions[J]. New Journal of Chemistry, 2016,40(4):3066-3074.
[14]	Ghorbani-Choghamarani A, Hajjami M, Tahmasbi B, et al. Boeh-mite silica sulfuric acid:as a new acidic material and reusable he-terogeneous nanocatalyst for the various organic oxidation reac-tions[J]. Journal of the Iranian Chemical Society, 2016,13(12):2193-2202.
[15]	Zhang Jun, Wei Siyi, Lin Jing, et al. Template-free preparation of bunches of aligned boehmite nanowires[J]. The Journal of Physical Chemistry B, 2006,110(43):21680-21683.
[16]	吕建刚, 张娟, 丁维平, 等. 勃姆石AlOOH纳米管的合成与表征[J]. 无机化学学报, 2007,23(5):897-900.
[17]	汪颖, 朱世根, 董威威. 水热法制备纳米级片状氧化铝[J]. 材料科学与工程学报, 2015,33(3):401-404.
[18]	雷璇璇, 唐韶坤, 李林, 等. 离子液体辅助水热法合成六方片状γ-Al₂O₃[J]. 高等学校化学学报, 2018,39(11):2372-2379.
[19]	Penn R L, Banfield J F. Morphology development and crystal gro-wth in nanocrystalline aggregates under hydrothermal conditions:Insights from titania[J]. Geochimica et Cosmochimica Acta, 1999,63(10):1549-1557.
[20]	Tang Zhe, Liang Jilei, Li Xuehui, et al. Synjournal of flower-like Bo-ehmite(γ-AlOOH) via a one-step ionic liquid-assisted hydrother-mal route[J]. Journal of Solid State Chemistry, 2013,202:305-314.
[21]	Zhao Zhenchao, Zhang Weiping, Ren Pengju, et al. Insights into the topotactic conversion process from layered silicate RUB-36 to FER-type zeolite by layer reassembly[J]. Chemistry of Materials, 2013,25(6):840-847.

制备方法	比表面积/ （m²·g^-1）	孔容/ （cm³·g^-1）	孔径/ nm
水热法	160.00	0.50	12.54
微反应-水热法耦合	87.97	0.48	22.09
微反应-老化-水热法耦合	108.95	0.52	19.21
微反应法	110.00	0.11	4.05
微反应-老化法耦合	164.00	0.14	3.51

制备方法	比表面积/ （m²·g^-1）	孔容/ （cm³·g^-1）	孔径/ nm
水热法	212.54	0.63	11.85
微反应-水热法耦合	105.23	0.62	23.40
微反应-老化-水热法耦合	126.78	0.65	20.36

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
