聚合硫酸铁铝的制备及除磷性能研究

摘要/Abstract

摘要：

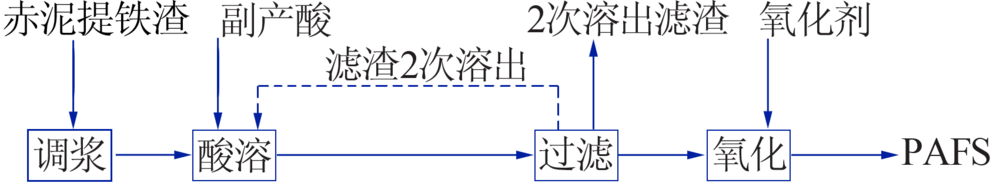

介绍了利用硫酸法生产钛白粉的副产硫酸和赤泥提铁渣资源化制备聚合硫酸铁铝（PAFS）的工艺,实验得到优化后的最佳工艺条件参数：液固质量比为6∶1、溶出温度为105 ℃、溶出时间为80 min,在此工艺条件下赤泥提铁渣的溶出率达到65.2%,且优化合成的聚合硫酸铝铁中全铁的质量分数为8.23%、氧化铝的质量分数为1.12%、盐基度为12.88%。利用以上工艺条件制备得到的聚合硫酸铁铝与市售净水剂（聚合硫酸铁、聚合氯化铝）做除磷对比实验,实验结果表明,在同一加药量的情况下本研究制备的聚合硫酸铁铝除磷效果较好,去除率最高可达95.45%（加药量为300 mg/L）。

关键词: 副产酸, 赤泥, 聚合硫酸铁铝, 除磷

Abstract:

A new resource preparation method for poly ferric-aluminous-sulphate（PAFS） by by-product acid from titanium dioxide industry by sulfuric acid method and red mud iron slag was introduced.The optimum parameters for the synthesis of PAFS had been confirmed as following: mass ratio of liquid to solid was 6:1,leaching-temperature was 105 ℃,and leachingtime was 80 min.Under these conditions,the dissolution rate of red mud iron slag reached 65.2%,and the mass fraction of total iron in the optimized synthetic aluminum ferric sulfate was 8.23%,the mass fraction of Al₂O₃ was 1.12%,and the salt base was 12.88%.At last,the performance of phosphorous removal of synthesized PAFS was compared with polymeric ferric sulfate（PFS） and polyaluminium chloride（PAC） available in the market.The obtained results showed that the synthesized PAFS displayed the highest phosphorous removal rate（95.45%） with the same addition dosage of 300 mg/L.

Key words: by-product acid, red mud, poly ferric-aluminous-sulphate, phosphorous removal

中图分类号:

TQ125.14

董林辉,李杨,周雪芳,周勇,朱文渊,周小峰. 聚合硫酸铁铝的制备及除磷性能研究[J]. 无机盐工业, 2019, 51(5): 57-60.

Dong Linhui,Li Yang,Zhou Xuefang,Zhou Yong,Zhu Wenyuan,Zhou Xiaofeng. Preparation of poly ferric-aluminous-sulphate（PAFS） and its performance in phosphorous removal[J]. Inorganic Chemicals Industry, 2019, 51(5): 57-60.

图/表 10

表1

表2

图1

表3

图2

表4

图3

表5

图4

表6

参考文献 13

[1]	陈华, 田从学 . 国内硫酸法钛白生产现状及存在问题[J]. 攀枝花学院学报, 2014,31(1):99-102.
[2]	何燕 . 国内外钛白粉生产状况与市场分析[J]. 化工时刊, 1998,12(1):37-40.
[3]	熊素玉 . 硫酸法生产钛白粉的主要环境问题及对策[J]. 化工设计通讯, 2005,31(2):44-46.
[4]	张华军, 李华全 . 分段阶梯法处理硫酸法钛白酸性废水的实验研究[J]. 无机盐工业, 2017,49(4):58-60.
[5]	周秀梅 . 两种聚合硫酸铁生产工艺探讨[J]. 无机盐工业, 2010,42(4):39-42.
[6]	韩兆元, 高玉德, 王国生 , 等. 疏水团聚-磁种法回收赤泥中铁的试验研究[J]. 金属矿山, 2011,40(3):154-156.
[7]	吴菊利 . 浅析减少赤泥对环境危害的途径与方法[J]. 中国科技博览, 2014(24):141-142.
[8]	刘万超, 杨家宽, 肖波 . 拜耳法赤泥中铁的提取及残渣制备建材[J]. 中国有色金属学报, 2008,18(1):187-192.
[9]	徐伟勇, 杨玉峰, 王佳莹 , 等. 城市污水处理厂尾水PAC与PFS除磷对比试验研究[J]. 轻工科技, 2009,25(4):115-116.
[10]	李润生, 俞明华, 聂祥 , 等. 水处理混凝剂的评价[J]. 无机盐工业, 2017,49(5):1-4.
[11]	白风荣, 李赞忠, 刘进荣 . 聚合硫酸铝铁(PAFS)的合成及性能研究[J]. 工业水处理, 2014,34(12):76-77.
[12]	刘佩红, 李明玉, 李善得 , 等. 硫酸烧渣制备聚合双酸铁铝及其混凝性能[J]. 无机盐工业, 2005,37(11):49-50.
[13]	刘晓, 李斌, 袁丽南 , 等. 混凝土粉末去除废水中磷的机理研究[J]. 无机盐工业, 2017,49(9):60-63.

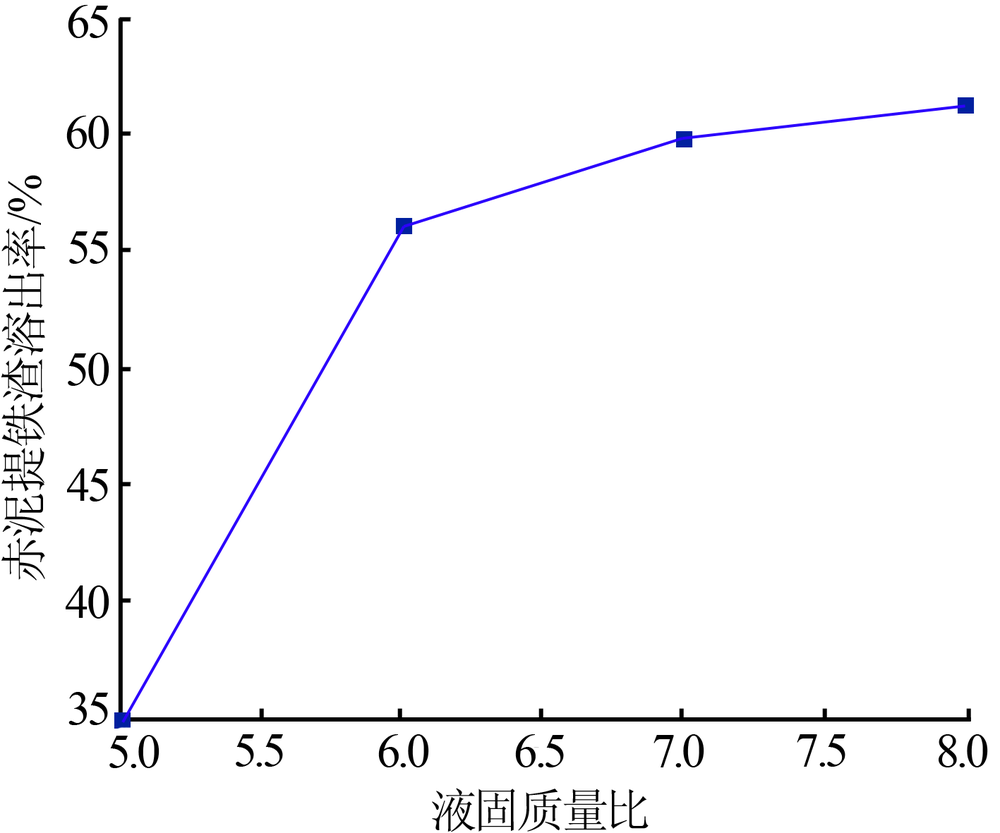

液固比	w（全铁）/%	w（氧化铝）/%	盐基度/%
5:1	6.11	1.33	15.42
6:1	7.48	1.13	10.75
7:1	6.42	0.99	3.22
8:1	5.60	0.88	-5.06

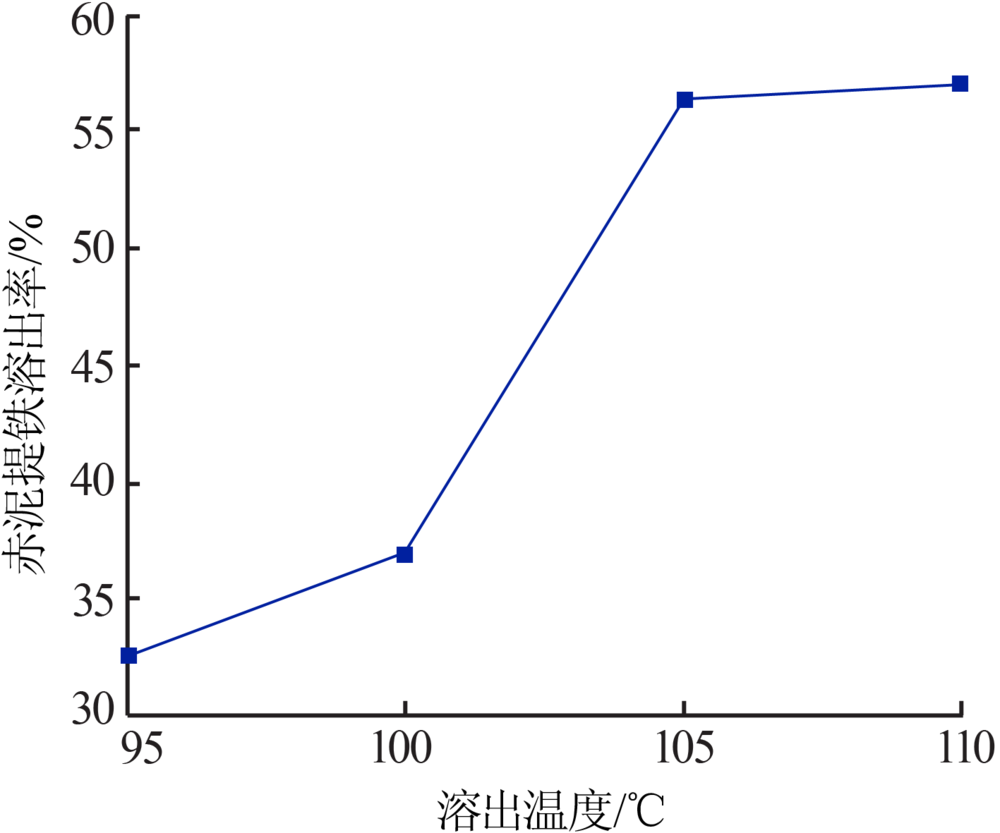

溶出温度/℃	w（全铁）/%	w（氧化铝）/%	盐基度/%
95	5.58	1.01	6.53
100	5.90	1.06	7.29
105	7.52	1.09	11.34
110	7.56	1.04	12.01

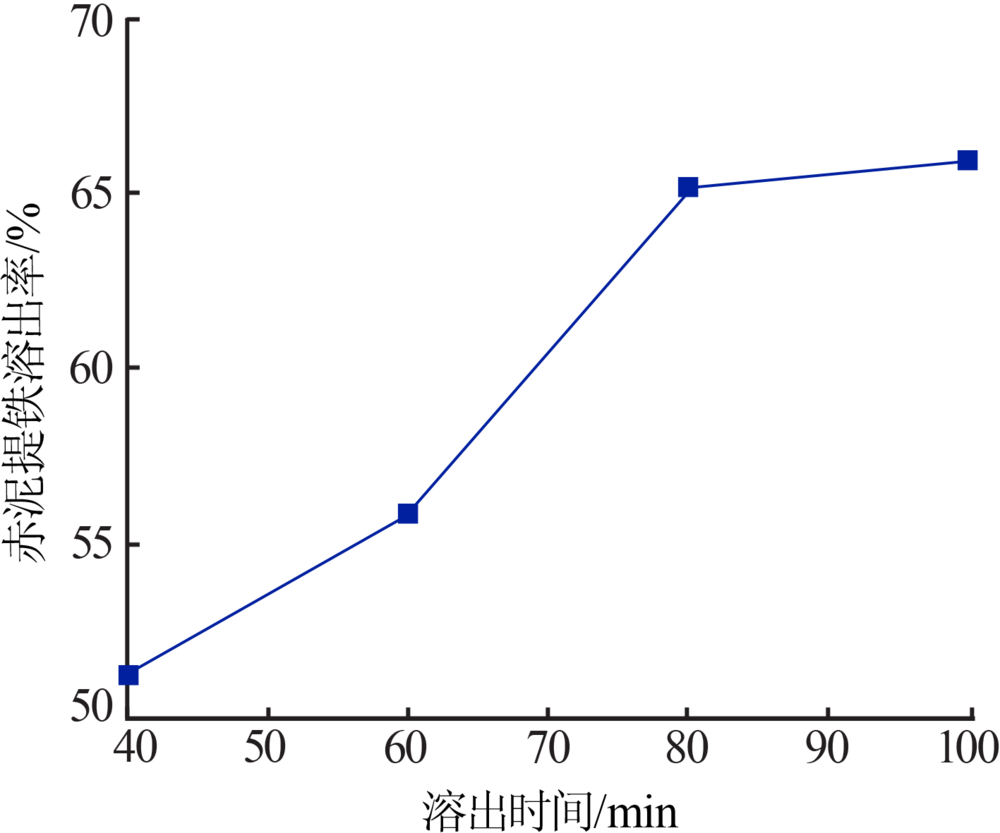

溶出时间/min	w（全铁）/%	w（氧化铝）/%	盐基度/%
40	7.09	1.10	10.18
60	7.46	1.08	10.79
80	8.23	1.12	12.88
100	8.30	1.14	11.52

投加量/ （mg·L^-1）	市售聚合硫酸铁		聚合硫酸铁铝（自制）		市售聚合氯化铝
投加量/ （mg·L^-1）	出水TP/ （mg·L^-1）	出水TP 去除率/ %	出水TP/ （mg·L^-1）	出水TP 去除率/ %	出水TP/ （mg·L^-1）	出水TP 去除率/ %
150	1.78	78.71	0.94	88.76	2.21	73.56
200	1.39	83.37	0.66	92.11	1.83	78.11
250	0.92	89.00	0.52	93.78	1.46	82.54
300	0.67	91.99	0.38	95.45	0.92	89.00

[1]	吴兵党, 潘莹露, 赵勤政, 吴玮, 许晓毅, 黄天寅. 新型聚镧混凝剂的制备及其在低温低浊水中的深度除磷性能[J]. 无机盐工业, 2024, 56(2): 127-135.
[2]	王丽娟, 燕可洲, 郭志强, 赵仲鹤, 郭彦霞, 程芳琴. 钠盐活化赤泥-煤矸石酸浸液制备聚合氯化铝[J]. 无机盐工业, 2023, 55(4): 76-83.
[3]	黎雯, 王文祥, 方红生, 吴平霄. 硅铝添加剂对机械化学法稳定飞灰中重金属的影响机制研究[J]. 无机盐工业, 2023, 55(4): 84-91.
[4]	徐文珍,李灿华,季洪峰,李子木,吴朝阳,李明晖. 赤泥在回收金属和建筑材料领域的研究进展[J]. 无机盐工业, 2023, 55(2): 10-18.
[5]	李松鸿,周松华,赵爱明,董文燕,姜春燕,曹阳,敖先权. 水/二氧化碳气氛下酒糟催化气化反应特性的研究[J]. 无机盐工业, 2023, 55(2): 132-140.
[6]	潘思呈,徐红彬,张红玲,董玉明,张宏军,娄太平. 赤泥硫酸铵焙烧浸出液水解制备偏钛酸的研究[J]. 无机盐工业, 2023, 55(2): 85-91.
[7]	鲁镜镜,谢燕,李宸,蒙梅,冯伦伟. 载镧磁化赤泥处理含磷废水的研究[J]. 无机盐工业, 2023, 55(2): 99-105.
[8]	岳远隋, 成官文, 徐敏, 徐晓宇, 张振林, 农国武. 氯化铁溶液赤泥控碱作用及效果[J]. 无机盐工业, 2023, 55(11): 121-129.
[9]	潘祖德,刘琦,曹阳,陈前林,杨敏,谢燕. 磷石膏基矿井充填材料制备及其性能研究[J]. 无机盐工业, 2022, 54(11): 90-95.
[10]	皇志威,苏向东,张建刚,骆弟元,陈烨,李海嘉. 赤泥-磷石膏复合材料中重金属浸出研究[J]. 无机盐工业, 2022, 54(10): 133-140.
[11]	刘俊霞,杨艳蒙,王帅旗,刘盼,张茂亮,海然. 激发剂对赤泥地聚物砂浆力学性能的影响[J]. 无机盐工业, 2020, 52(6): 72-75.
[12]	马时成,梅再美,顾汉念,郭腾飞,代杨,王宁. 锰渣-赤泥吸附剂制备及其对铜（Ⅱ）吸附性能[J]. 无机盐工业, 2020, 52(3): 85-89.
[13]	海然,王帅旗,刘盼,刘俊霞. 热活化温度对氧化铝赤泥反应活性的影响及机理研究[J]. 无机盐工业, 2019, 51(9): 72-75.
[14]	董玉明1，2，3，朱光锦1，2，3，裴丽丽1，2，刘宏辉1，2，闫蓓蕾4，徐红彬1，2，张懿1，2. 钒渣钠化焙烧熟料浸出液除磷工艺研究[J]. 无机盐工业, 2019, 51(12): 75-79.
[15]	海然, 刘俊霞, 李建伟. 氧化铝赤泥放射性及其屏蔽机制研究现状[J]. 无机盐工业, 2016, 48(9): 10-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
