CO2矿化硫酸镁制备三水合碳酸镁的形貌调控研究

doi:10.19964/j.issn.1006-4990.2024-0410

摘要/Abstract

摘要：

盐湖镁资源的主要加工途径之一是通过氯化镁矿化制备碳酸镁产品，而以硫酸镁为镁源时的矿化工艺经验尚少，且存在形貌和粒度难调控的问题。针对上述问题，采用以MgSO₄·7H₂O为镁源矿化CO₂的方法制备MgCO₃·3H₂O晶体，开展了工艺优化的实验研究。通过X射线衍射仪、扫描电子显微镜等手段对产物进行表征，探究了反应条件与晶体组成及形貌间的关联规律，并分析了CO₂矿化历程。结果表明，当反应温度为50 ℃、MgSO₄初始浓度为0.6 mol/L、NH₃·H₂O浓度为4.0 mol/L时，能够获得结晶良好、表面光滑、形貌规则的MgCO₃·3H₂O晶体。以MgSO₄·7H₂O为镁源时，MgCO₃·3H₂O发生碱式转化的相变温度达到80 ℃，且获取优质MgCO₃·3H₂O晶体所需的MgSO₄初始浓度达0.6 mol/L，工艺条件比MgCl₂·6H₂O为镁源时更为苛刻。以MgSO₄·7H₂O为镁源制备的MgCO₃·3H₂O是直径为1~3 μm的棒状晶体，有别于以MgCl₂·6H₂O为镁源时的晶须和晶棒型产品。以MgSO₄·7H₂O为镁源矿化CO₂的反应历程主要由3个阶段构成，分别是Mg（OH）₂的形成、Mg（OH）₂的溶解和MgCO₃·3H₂O的形成。

关键词: 镁资源, 碳酸镁水合物, 晶体形貌, CO₂矿化, 硫酸镁

Abstract:

One of the reprocessing ways of magnesium resources in salt lake is to prepare magnesium carbonate products by mineralization of magnesium chloride，but the mineralization process experience is still limited when magnesium source is magnesium sulfate，and the morphology and particle size are difficult to control.To solve the above problems，MgCO₃·3H₂O crystals were prepared by mineralizing CO₂ with MgSO₄·7H₂O as magnesium source，and the experimental study on process optimization was carried out. The products were characterized by X-ray diffractometer and scanning electron microscope.The correlation between reaction conditions and crystal composition and morphology was investigated.The process of CO₂mineralization was also analyzed.The results showed that when the reaction temperature was 50 ℃，the initial concentration of MgSO₄ was 0.6 mol/L，and the concentration of NH₃·H₂O was 4.0 mol/L，MgCO₃·3H₂O crystals with good crystallization，smooth surface and regular morphology could be obtained.When MgSO₄·7H₂O was used as magnesium source，the basic transformation temperature of MgCO₃·3H₂O was up to 80 ℃，and the initial concentration of MgSO₄ required for obtaining high⁃quality MgCO₃·3H₂O crystals was up to 0.6 mol/L.The process conditions were more severe when MgCl₂·6H₂O was magnesium source.MgCO₃·3H₂O prepared with MgSO₄·7H₂O as magnesium source was a rod⁃like crystal with a diameter of 1~3 μm，which was different from the whisker and rod products of MgCl₂·6H₂O as magnesium source.The reaction process of mineralized CO₂ with MgSO₄·7H₂O as magnesium source was mainly composed of three stages，namely，the formation of Mg（OH）₂，the dissolution of Mg（OH）₂ and the formation of MgCO₃·3H₂O.

Key words: magnesium resources, magnesium carbonate hydrate, crystal morphology, CO₂mineralization, magnesium sulfate

中图分类号:

O614.22

马楚璇, 成怀刚, 程文婷, 马卓慧. CO₂矿化硫酸镁制备三水合碳酸镁的形貌调控研究[J]. 无机盐工业, 2025, 57(5): 26-31.

MA Chuxuan, CHENG Huaigang, CHENG Wenting, MA Zhuohui. Study on morphology control of magnesium carbonate trihydrate prepared by CO₂ mineralization of magnesium sulfate[J]. Inorganic Chemicals Industry, 2025, 57(5): 26-31.

图/表 9

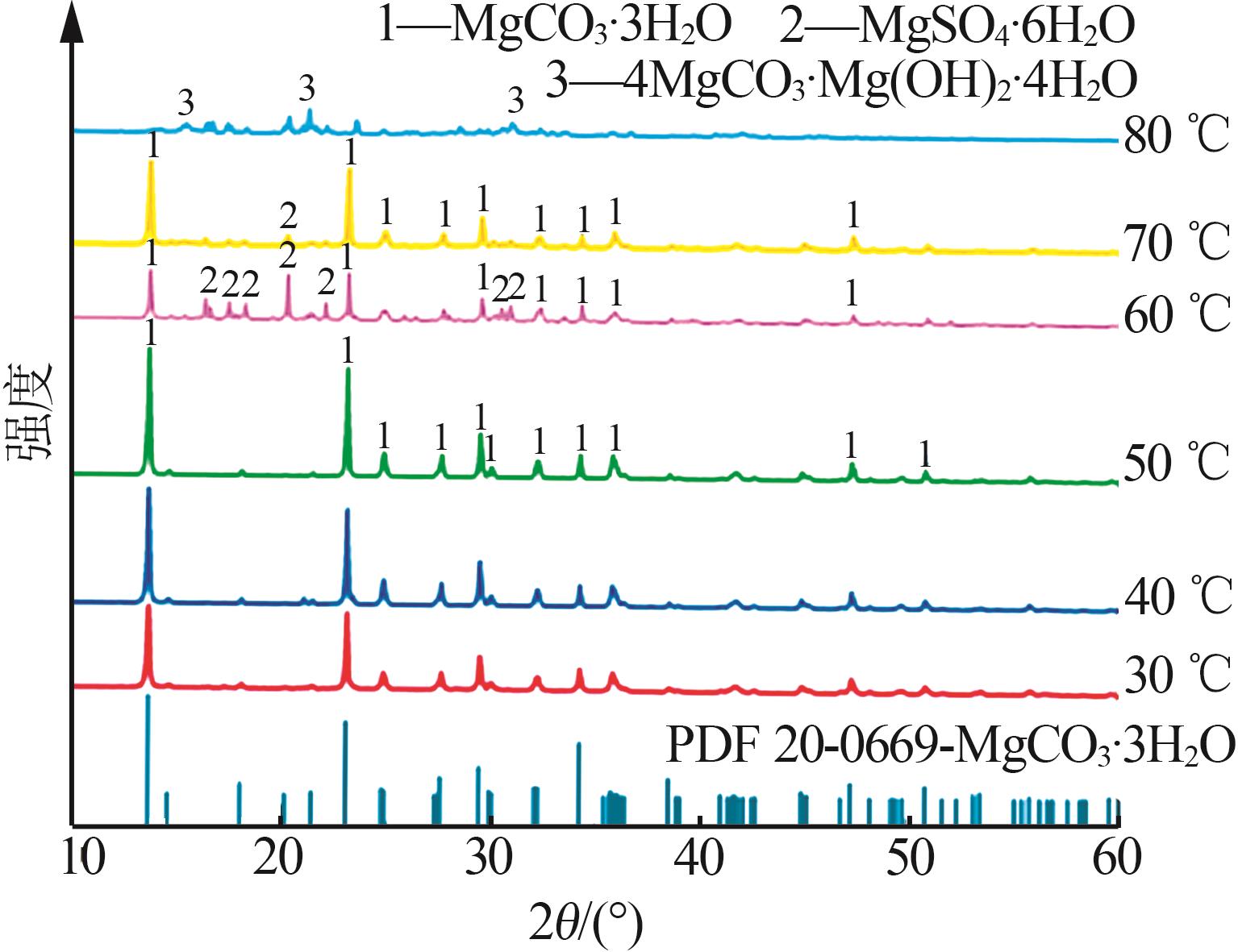

图1

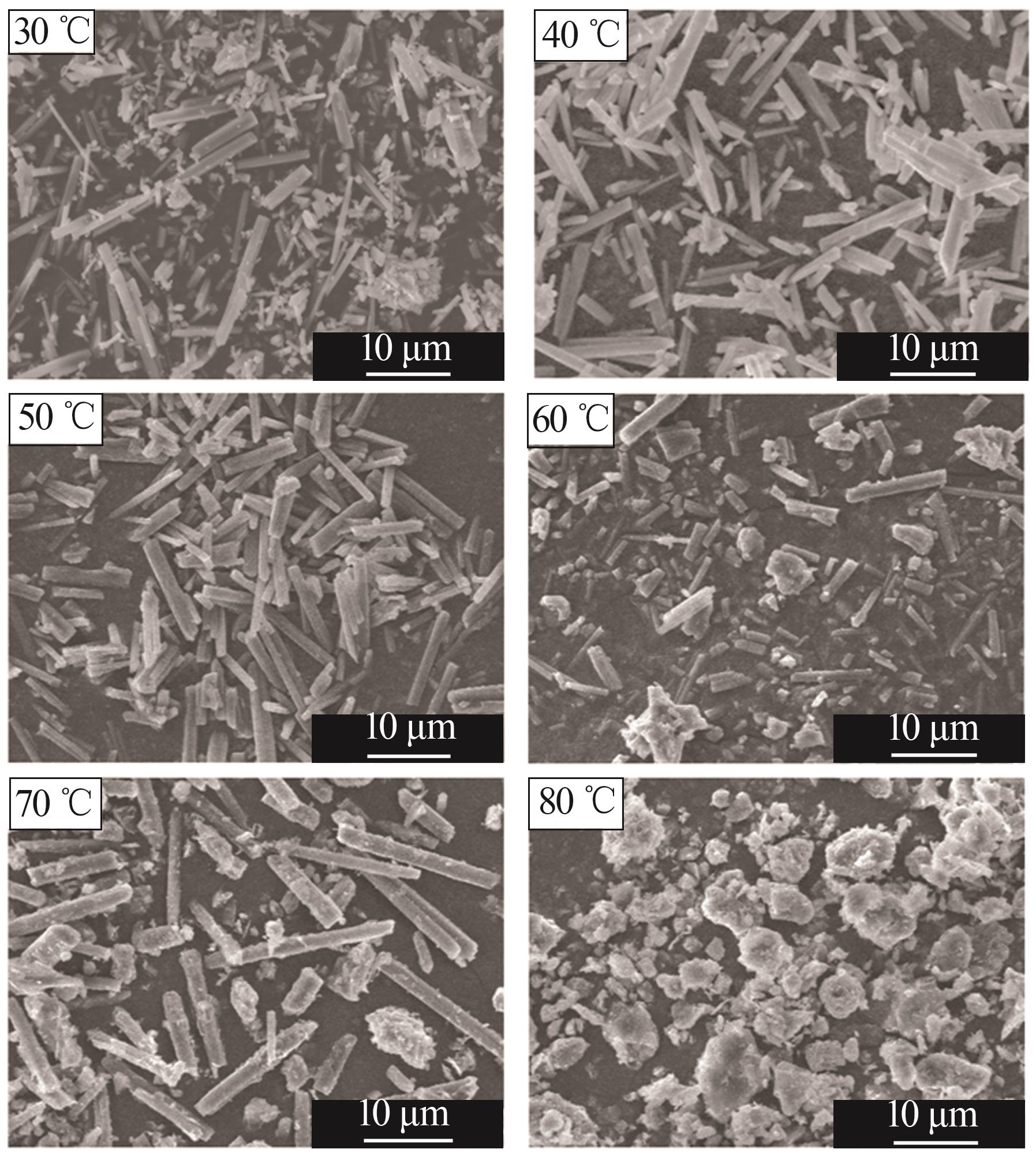

图2

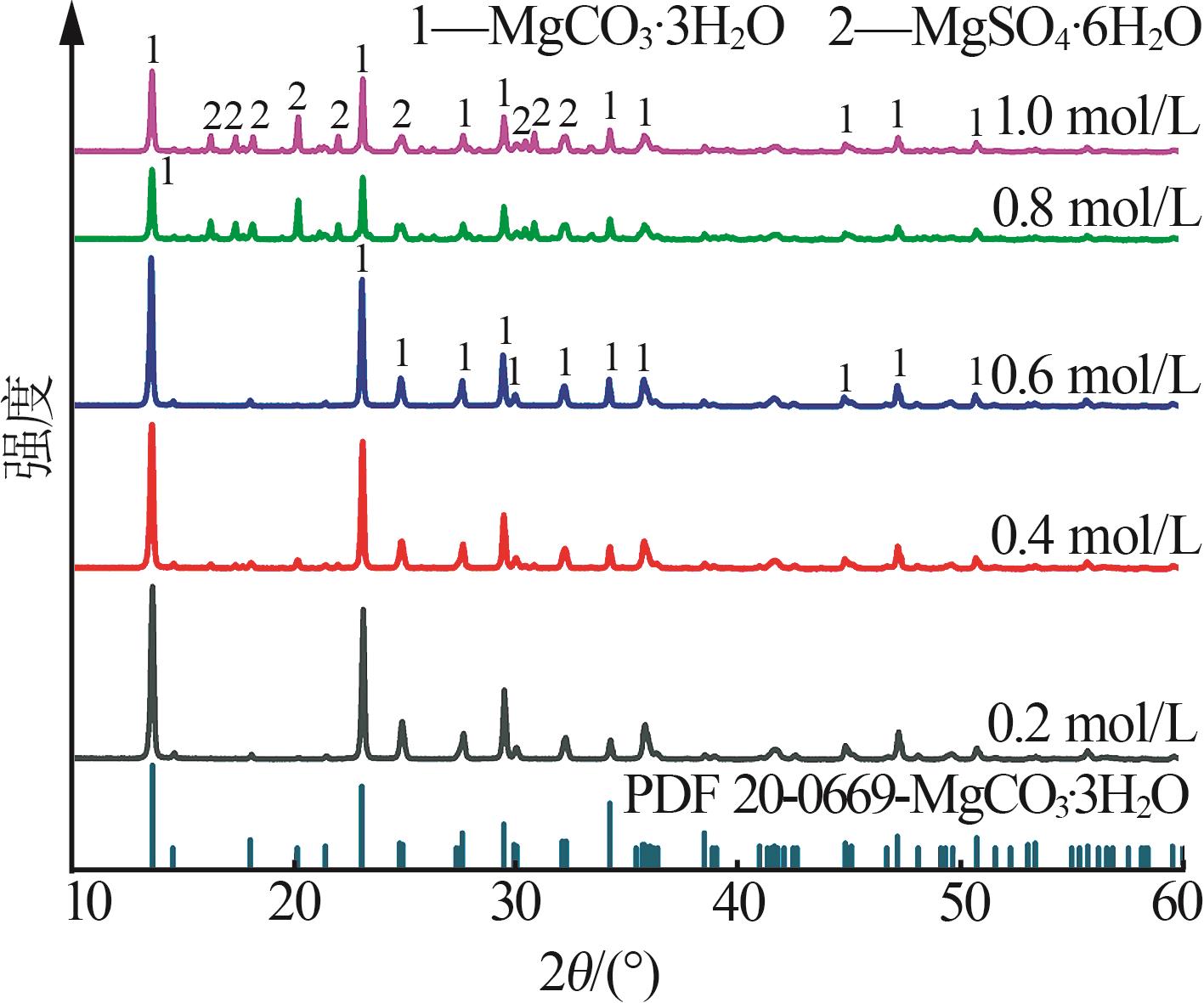

图3

图4

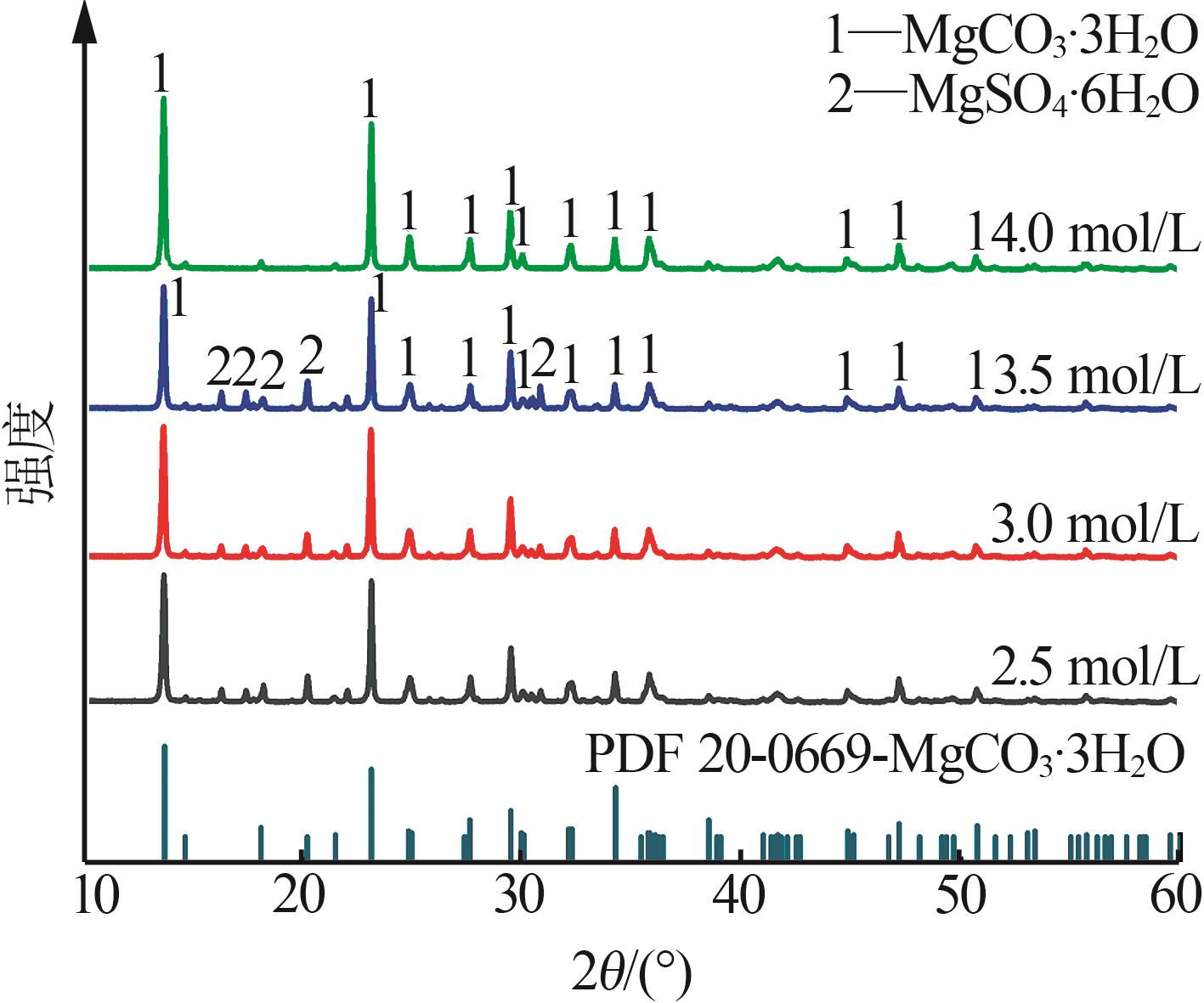

图5

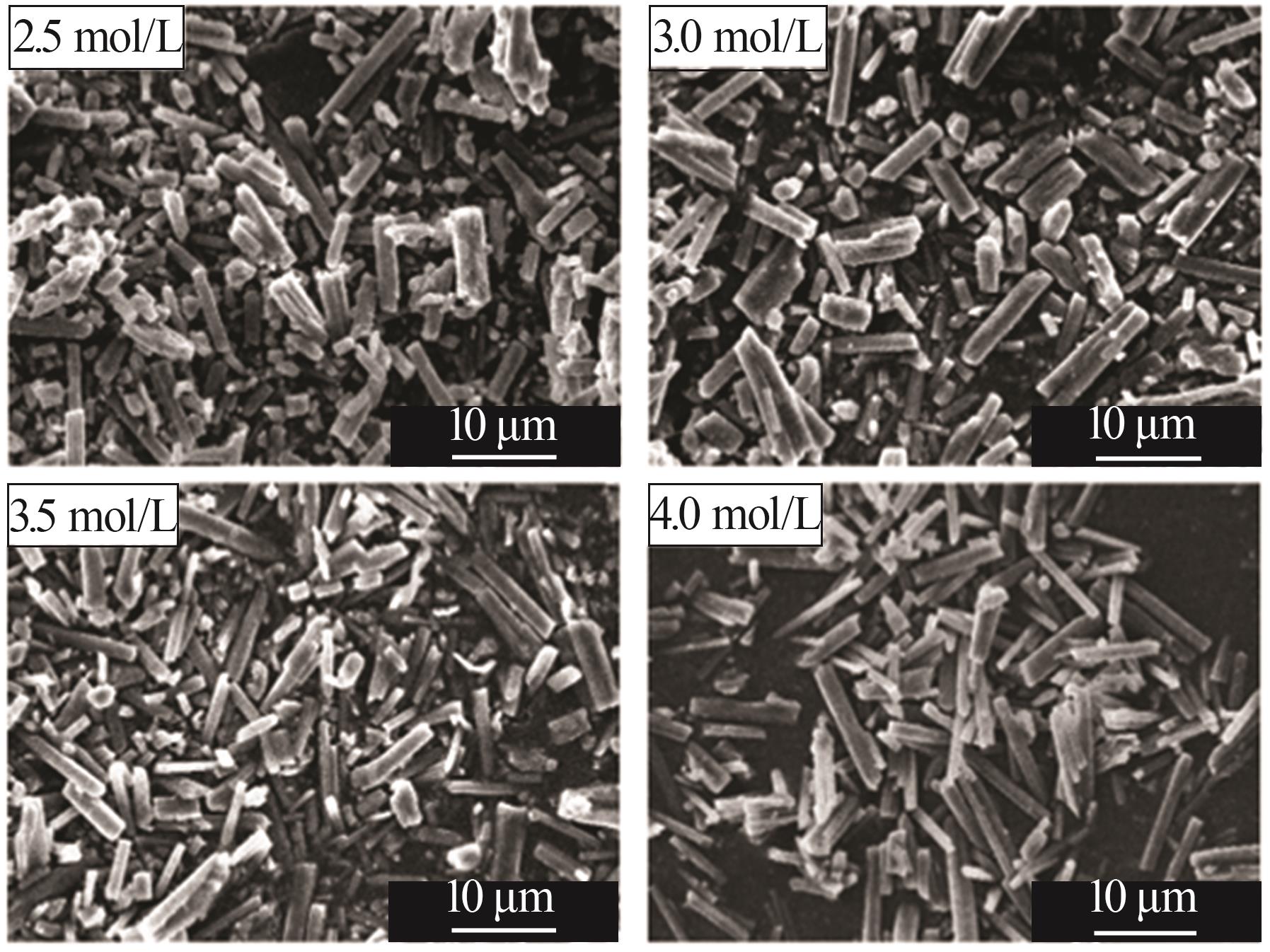

图6

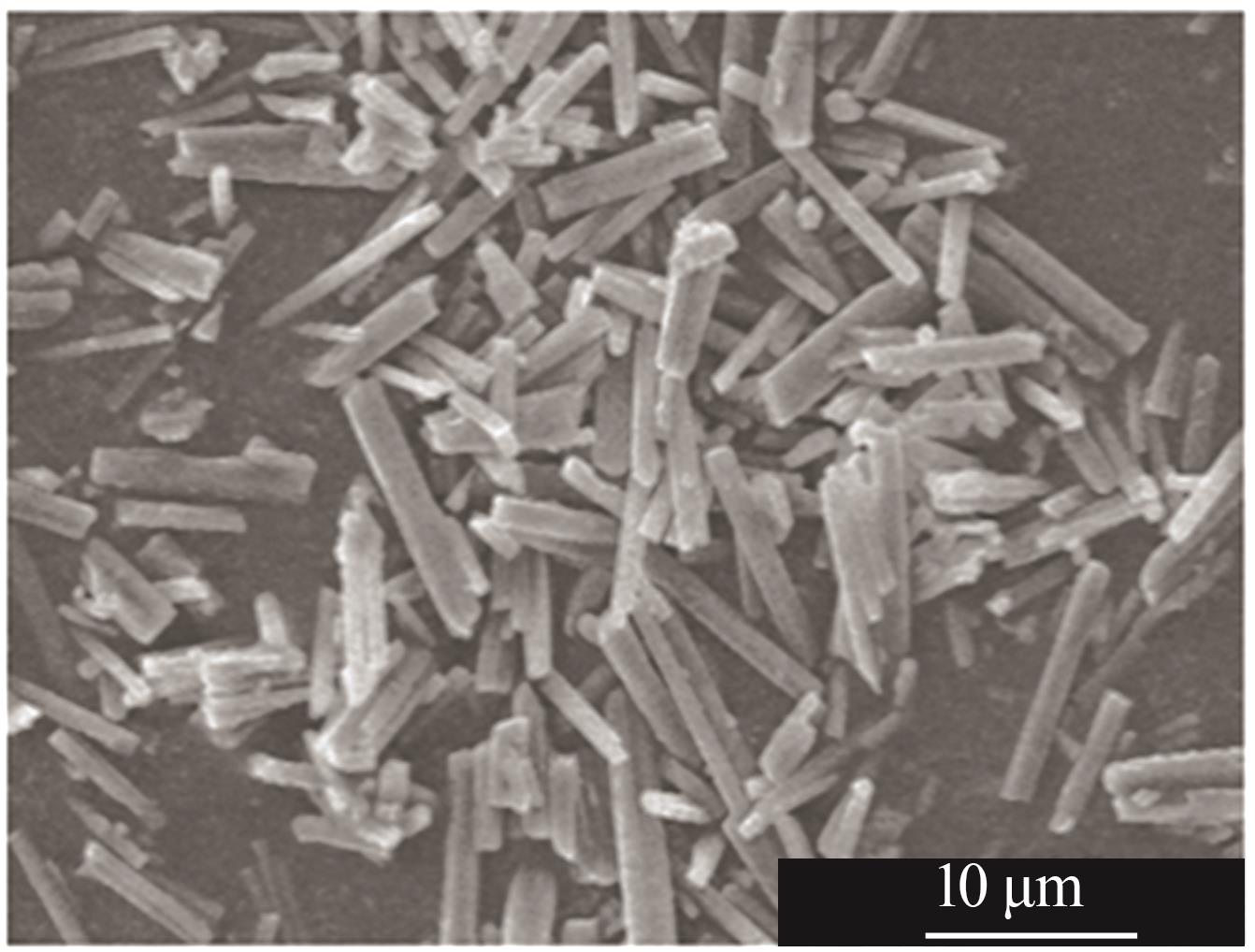

图7

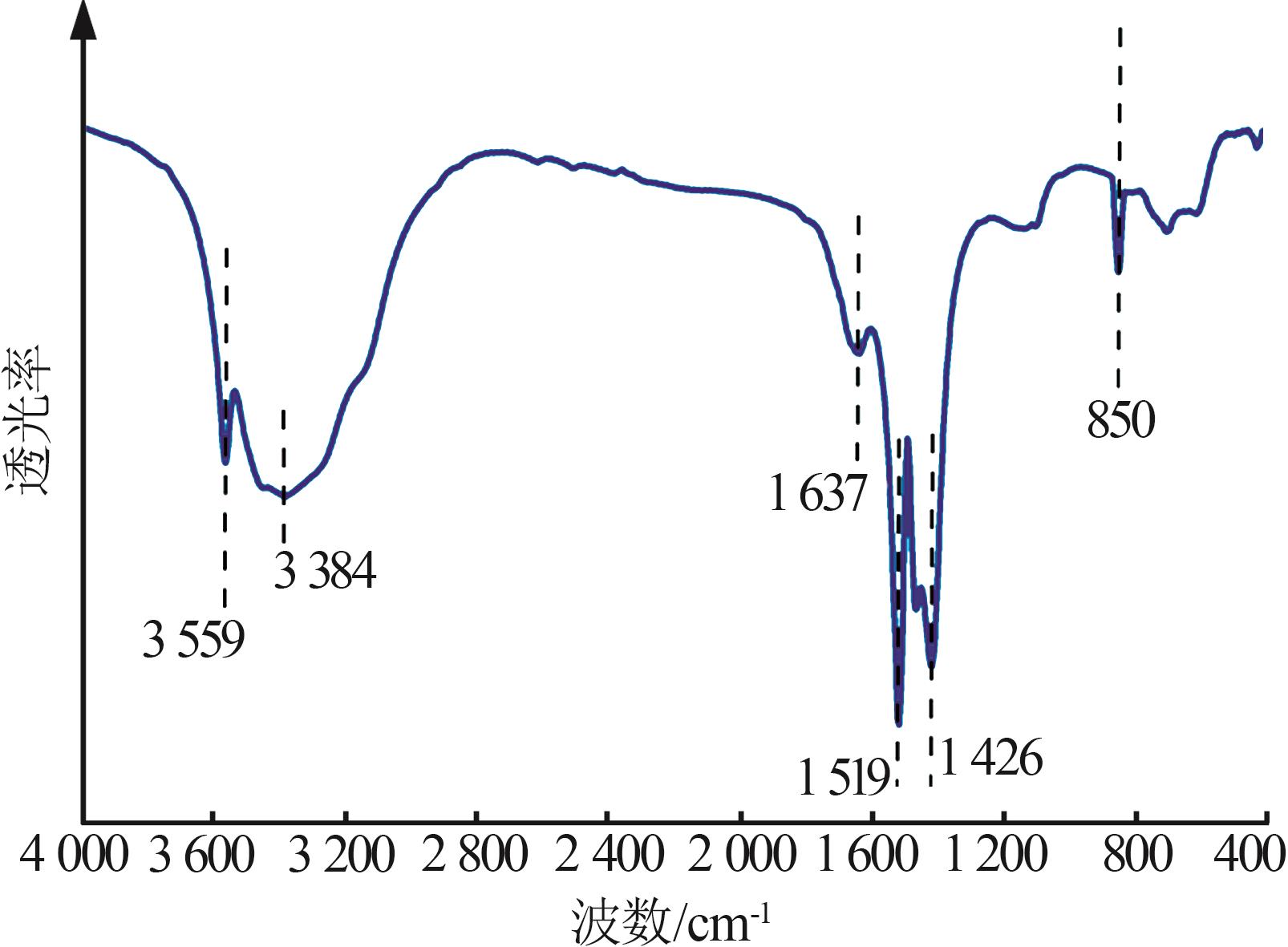

图8

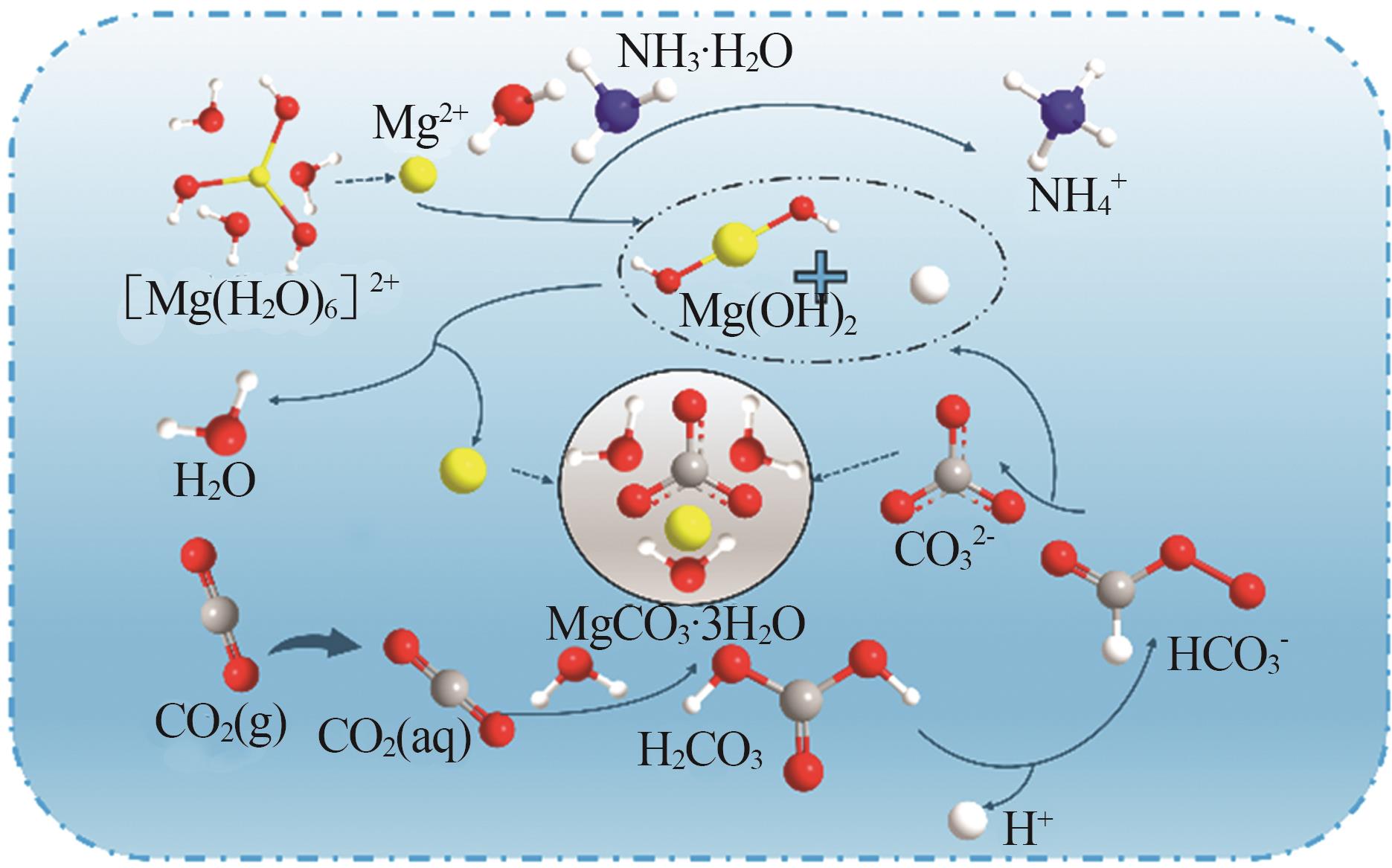

图9

参考文献 22

1	张苏江，张琳，姜爱玲，等.中国盐湖资源开发利用现状与发展建议［J］.无机盐工业，2022，54（10）：13-21.
	ZHANG Sujiang， ZHANG Lin， JIANG Ailing，et al.Current situation and development suggestions of development and utilization of salt lake resources in China［J］.Inorganic Chemicals Industry，2022，54（10）：13-21.
2	邓良明，蒋志税，李一凰.盐湖水氯镁石复合精制实验研究［J］.无机盐工业，2022，54（10）：52-56.
	DENG Liangming， JIANG Zhishui， LI Yihuang.Experimental study on compound refining of salt lake bischofite［J］.Inorganic Chemicals Industry，2022，54（10）：52-56.
3	CHENG Danxu， AN Dong， CHENG Huaigang，et al.The microstructural investigation and the temperature⁃changing separation of brine with a high Mg/Li ratio［J］.Applied Sciences，2024，14（4）：1333.
4	LIU Xiuquan， WEN Jing， CHANG Chenggong，et al.Effects of calcination process of salt lake magnesium slag on the properties of magnesium oxysulfide cement［J］.Advances in Cement Research，2022，34（5）：225-234.
5	王彦霞，程文婷，方莉，等.MgCO₃·3H₂O晶须的制备及其生长机制的研究［J］.无机盐工业，2020，52（5）：22-26.
	WANG Yanxia， CHENG Wenting， FANG Li，et al.Study on the preparation and growth mechanism of MgCO₃·3H₂O whiskers［J］.Inorganic Chemicals Industry，2020，52（5）：22-26.
6	YAO Jin， SUN Haoran， HAN Fang，et al.Enhancing selectivity of modifier on magnesite and dolomite surfaces by pH control［J］.Powder Technology，2020，362：698-706.
7	崔万顺，文伟翔，高玉娟，等.L-天门冬氨酸镁制备高热稳定性三水碳酸镁晶体［J］.北京化工大学学报（自然科学版），2023，50（2）：63-69.
	CUI Wanshun， WEN Weixiang， GAO Yujuan，et al.Preparation of nesquehonite crystals with high thermal stability from magnesium L-aspartate［J］.Journal of Beijing University of Chemical Technology（Natural Science Edition），2023，50（2）：63-69.
8	刘珈伊，王余莲，时天骄，等.菱镁矿气泡模板法制备三水碳酸镁晶体及其生长机理［J］.矿产保护与利用，2022，42（2）：114-119.
	LIU Jiayi， WANG Yulian， SHI Tianjiao，et al.Preparation and growth mechanism of nesquehonite crystal crystals by bubble template method with magnesite［J］.Conservation and Utilization of Mineral Resources，2022，42（2）：114-119.
9	毕秋艳，党力，曹海莲，等.青海盐湖镁资源开发与利用研究进展［J］.盐湖研究，2022，30（1）：101-109.
	BI Qiuyan， DANG Li， CAO Hailian，et al.Development and utilization of magnesium resources in Qinghai salt lakes［J］.Journal of Salt Lake Research，2022，30（1）：101-109.
10	赵斌，贾志丹，邵朵朵.硫酸镁为原料制备三水碳酸镁晶须的研究［J］.人工晶体学报，2017，46（1）：18-25.
	ZHAO Bin， JIA Zhidan， SHAO Duoduo.Preparation of nesquehonite whisker using magnesium sulfate as material［J］.Journal of Synthetic Crystals，2017，46（1）：18-25.
11	GENG Xi， LV Li， LI Chun，et al.The kinetics of CO₂ indirect mineralization of MgSO₄ to produce MgCO₃·3H₂O ［J］.Journal of CO₂ Utilization，2019，33：64-71.
12	CAO Xuepu， ZHANG Ruilei， ZHAO Hua，et al.Preparation and characterization of anhydrous magnesium carbonate：Effect of different anions of the magnesium sources［J］.Journal of Crystal Growth，2024，635：127583.
13	付梦源，程芳琴，程文婷，等.沉淀结晶法制备不同形貌的碳酸镁水合物［J］.盐业与化工，2015，44（12）：24-29.
	FU Mengyuan， CHENG Fangqin， CHENG Wenting，et al.Preparation of magnesium carbonate hydrates with different morphology by precipitation method［J］.Journal of Salt and Chemical Industry，2015，44（12）：24-29.
14	吴丹，王玉琪，武海虹，等.三水碳酸镁合成与形貌演变过程研究［J］.人工晶体学报，2014，43（3）：606-613.
	WU Dan， WANG Yuqi， WU Haihong，et al.Research on preparation and morphology evolution of magnesium carbonate tri⁃hydrate［J］.Journal of Synthetic Crystals，2014，43（3）：606-613.
15	时天骄，王余莲，刘珈伊，等.共沉淀法制备三水碳酸镁晶体及生长机理［J］.中国粉体技术，2021，27（5）：120-127.
	SHI Tianjiao， WANG Yulian， LIU Jiayi，et al.Preparation and growth mechanism of nesquehonite crystals with co⁃precipitation method［J］.China Powder Science and Technology，2021，27（5）：120-127.
16	张建伟，邹显泓，董鑫，等.撞击流-共沉淀法制备三水碳酸镁的工艺优化及结晶动力学［J］.过程工程学报，2023，24（5）：533-545.
	ZHANG Jianwei， ZOU Xianhong， DONG Xin，et al.Process optimization and crystallization kinetics of magnesium carbonate trihydrate prepared by impinging stream coprecipitation method［J］.China Industrial Economics，2023，24（5）：533-545.
17	王丽，孙宝昌，周海军，等.超重力法制备三水碳酸镁晶须［J］.北京化工大学学报（自然科学版），2014，41（2）：13-18.
	WANG Li， SUN Baochang， ZHOU Haijun，et al.The preparation of nesquehonite whiskers by high gravity technology［J］.Journal of Beijing University of Chemical Technology（Natural Science Edition），2014，41（2）：13-18.
18	王余莲，印万忠，张夏翔，等.大长径比三水碳酸镁晶须的制备及晶体生长机理［J］.硅酸盐学报，2018，46（7）：938-945.
	WANG Yulian， YIN Wanzhong， ZHANG Xiaxiang，et al.Preparation and growth mechanism of nesquehonite whiskers with large aspect ratio［J］.Journal of the Chinese Ceramic Society，2018，46（7）：938-945.
19	郭彦彦.三水碳酸镁晶体形貌的调控研究［J］.盐科学与化工，2023，52（4）：9-13.
	GUO Yanyan.Study on the regulation of crystal morphology of magnesium carbonate trihydrate ［J］.Journal of Salt and Chemical Industry，2023，52（4）：9-13.
20	JIANG Wenjun， HUA Xiao， HAN Qiaofeng，et al.Preparation of lamellar magnesium hydroxide nanoparticles via precipitation method［J］.Powder Technology，2009，191（3）：227-230.
21	张翠钰，方莉，廖洪强，等.三水碳酸镁在氢氧化镁-二氧化碳-水体系中的沉淀结晶［J］.无机盐工业，2018，50（6）：36- 41.
	ZHANG Cuiyu， FANG Li， LIAO Hongqiang，et al.Crystallization of MgCO3·3H2O in Mg（OH）2-CO₂-H2O system［J］.Inorganic Chemicals Industry，2018，50（6）：36-41.
22	朱子雯，成怀刚，程丹续，等.基于碳酸化溶液结构研究的盐湖卤水镁锂分离［J］.盐湖研究，2023，31（2）：55-62.
	ZHU Ziwen， CHENG Huaigang， CHENG Danxu，et al.The Mg-Li separation of salt lake brine based on the investigation of carbonated solution structure［J］.Journal of Salt Lake Research，2023，31（2）：55-62.

[1]	杨敏航, 徐楷, 成怀刚, 程文婷, 宋慧平. 杂质离子对冷析结晶硫酸镁形貌影响的规律研究[J]. 无机盐工业, 2025, 57(4): 22-30.
[2]	廖圣德,杨要峰,李亚新,吴浩. 十二胺浮选脱硫副产物亚硫酸镁实验及其机理研究[J]. 无机盐工业, 2023, 55(2): 113-118.
[3]	蒋德敏, 李顺梅, 李青青, 陈雨欣, 刘代俊. 氢氧化镁与七水硫酸镁水热法合成碱式硫酸镁晶须[J]. 无机盐工业, 2023, 55(12): 74-81.
[4]	李云飞, 刘蜀庆, 唐盛伟, 张涛. 常压Mg-Na复合盐溶液体系制备α-半水石膏[J]. 无机盐工业, 2023, 55(11): 100-106.
[5]	赖先熔, 陈周秦, 孙豪, 阳超. 西藏硫酸镁亚型盐湖原卤水吸附提锂中试研究[J]. 无机盐工业, 2023, 55(11): 86-92.
[6]	翁定崧,王正豪,陈良,殷仁涛,肖海兵,刘维燥,梁斌,罗冬梅. 蛇纹石与绿矾耦合提取富镁溶液矿化二氧化碳并回收镍[J]. 无机盐工业, 2023, 55(1): 93-99.
[7]	王炳监,齐道正,陈登. 不同硫酸盐环境下铝酸三钙的劣化过程及机制[J]. 无机盐工业, 2022, 54(8): 119-124.
[8]	杨卓颖,杨帆,易美桂,向兰. 含镁铝杂质硫酸氧钛溶液水热水解规律[J]. 无机盐工业, 2021, 53(12): 113-116.
[9]	王子楠,陈葵,朱家文,张玉荣,林发蓉,周晓葵. 晶种和盐处理剂对煅烧过程中二氧化钛晶型转变的影响[J]. 无机盐工业, 2020, 52(3): 45-50.
[10]	郝建堂. 氟硅酸、氧化镁制无水氟化氢联产优质硫酸镁工艺研究[J]. 无机盐工业, 2019, 51(8): 40-43.
[11]	冯雅丽,廖圣德,李浩然,吴浩,王媛,王俊杰,张功良. 镁法脱硫及脱硫产物多元化利用研究现状[J]. 无机盐工业, 2019, 51(3): 1-6.
[12]	赵玉祥1，2，3，黄培锦1，马振营4，李筱1，2，3，李波1，2，邹兴武1，2，王树轩1，2. 硫酸镁复合精制-氟化制备高纯氟化镁实验研究[J]. 无机盐工业, 2019, 51(12): 23-25.
[13]	郭涛, 杨红健, 何祯辉, 蔡晓森. 碱式硫酸镁晶须的制备及改性研究进展[J]. 无机盐工业, 2016, 48(9): 1-.
[14]	毕思峰, 崔香梅. 一里坪盐湖卤水冷冻转化[J]. 无机盐工业, 2016, 48(9): 26-.
[15]	尚方毓, 苏小红, 胡昉. 氧化镁湿法脱硫在硫化碱行业的应用探讨[J]. 无机盐工业, 2016, 48(4): 50-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

CO₂矿化硫酸镁制备三水合碳酸镁的形貌调控研究

Study on morphology control of magnesium carbonate trihydrate prepared by CO₂ mineralization of magnesium sulfate

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 22

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页
